Peugeot Boxer 2013 Instrukcja Obsługi (in Polish)
Manufacturer: PEUGEOT, Model Year: 2013, Model line: Boxer, Model: Peugeot Boxer 2013Pages: 184, PDF Size: 5.79 MB
Page 1 of 184

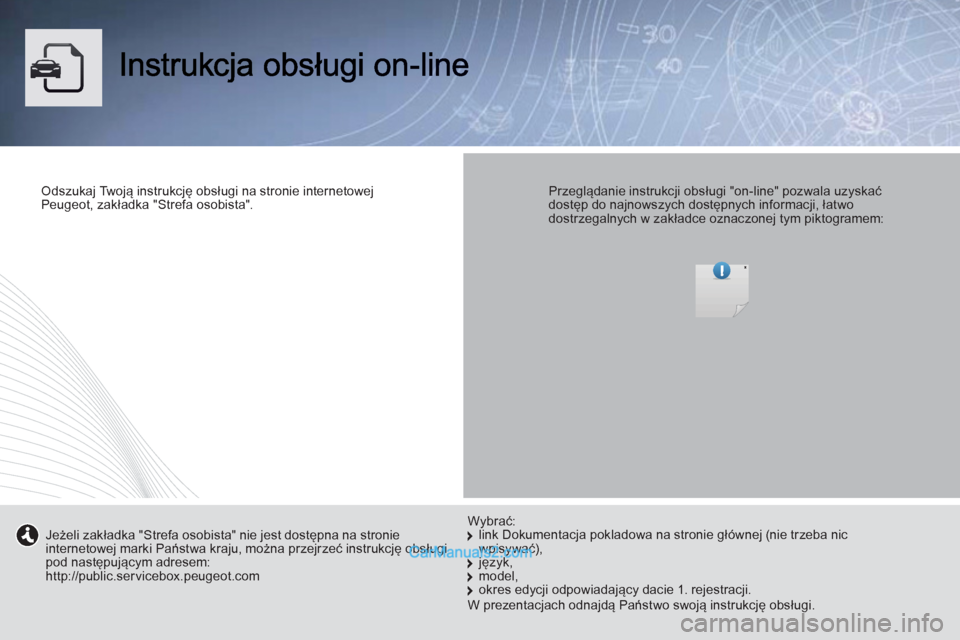

Page 2 of 184
Odszukaj Tw oją instrukcję obsługi na stronie internetowejPeugeot, zakładka "Strefa osobista".
Przeglądanie instrukcji obsługi "on-line" pozwala uzyskaćdostęp do najnowszych dostępnych informacji, łatwodostrzegalnych w zakładce oznaczonej tym piktogramem:
Jeżeli zakładka "Strefa osobista" nie jest dostępna na stronieinternetowej marki Państwa kraju, można przejrzeć instrukcję obsługi pod następującym adresem: http://public.servicebox.peugeot.com
link Dokumentacja pokladowa na stronie głównej (nie trzeba nicwpisywać), język,
model,
okres edycji odpowiadający dacie 1. rejestracji.
Wybrać:
W prezentacjach odnajdą Państwo swoją instrukcję obsługi.

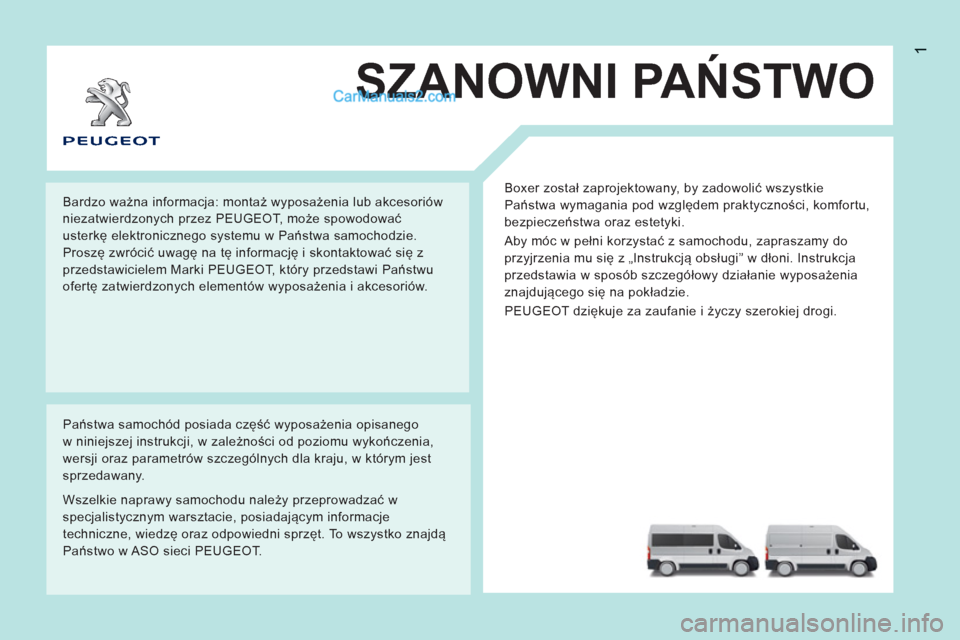

Page 3 of 184
1
SZANOWNI PAŃSTWO
Boxer został zaprojektowany, by zadowolić wszystkie
Państwa wymagania pod względem praktyczności, komfortu,
bezpieczeństwa oraz estetyki.
Aby móc w pełni korzystać z samochodu, zapraszamy do
przyjrzenia mu się z „Instrukcją obsługi” w dłoni. Instrukcja
przedstawia w sposób szczegółowy działanie wyposażenia
znajdującego się na pokładzie.
PEUGEOT dziękuje za zaufanie i życzy szerokiej drogi. Bardzo ważna informacja: montaż wyposażenia lub akcesoriów
niezatwierdzonych przez PEUGEOT, może spowodować
usterkę elektronicznego systemu w Państwa samochodzie.
Proszę zwrócić uwagę na tę informację i skontaktować się z
przedstawicielem Marki PEUGEOT, który przedstawi Państwu
ofertę zatwierdzonych elementów wyposażenia i akcesoriów.
Państwa samochód posiada część wyposażenia opisanego
w niniejszej instrukcji, w zależ
ności od poziomu wykończenia,
wersji oraz parametrów szczególnych dla kraju, w którym jest
sprzedawany.
Wszelkie naprawy samochodu należy przeprowadzać w
specjalistycznym warsztacie, posiadającym informacje
techniczne, wiedzę oraz odpowiedni sprzęt. To wszystko znajdą
Państwo w ASO sieci PEUGEOT.

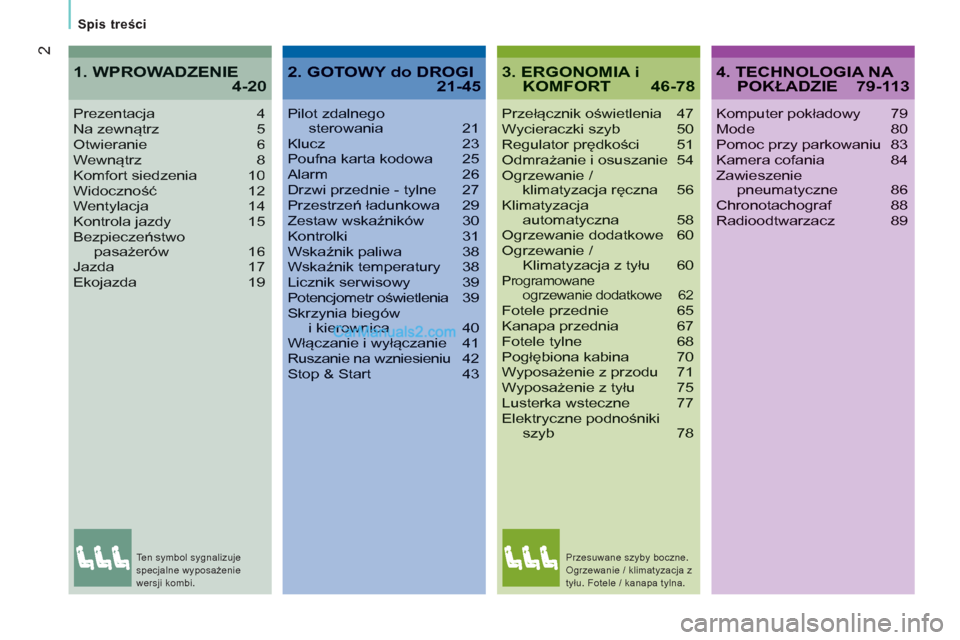

Page 4 of 184
2
Spis treści
3. ERGONOMIA i KOMFORT 46-78
Przełącznik oświetlenia 47Wycieraczki szyb 50Regulator prędkości 51Odmrażanie i osuszanie 54Ogrzewanie / klimatyzacja ręczna 56Klimatyzacja automatyczna 58Ogrzewanie dodatkowe 60Ogrzewanie / Klimatyzacja z tyłu 60Programowaneogrzewanie dodatkowe 62Fotele przednie 65Kanapa przednia 67Fotele tylne 68Pogłębiona kabina 70Wyposażenie z przodu 71Wyposażenie z tyłu 75Lusterka wsteczne 77Elektryczne podnośnikiszyb 78
Prezentacja4Na zewnątrz5Otwieranie 6Wewnątrz 8Komfort siedzenia 10Widoczność 12Wentylacja 14Kontrola jazdy 15Bezpieczeństwopasażerów 16Jazda 17Ekojazda 19
1. WPROWADZENIE 4-204. TECHNOLOGIA NA POKŁADZIE 79-113
Komputer pokładowy 79Mode 80Pomoc przy parkowaniu 83Kamera cofania 84Zawieszeniepneumatyczne 86Chronotachograf 88Radioodtwarzacz 89
2. GOTOWY do DROGI21-45
Pilot zdalnegosterowania 21Klucz 23Poufna karta kodowa 25Alarm 26Drzwi przednie - tylne 27Przestrzeń ładunkowa 29Zestaw wskaźników 30Kontrolki 31Wskaźnik paliwa 38Wskaźnik temperatury 38Licznik serwisowy 39Potencjometr oświetlenia 39Skrzynia biegów i kierownica 40Włączanie i wyłączanie 41Ruszanie na wzniesieniu42Stop & Start 43
Ten symbol sygnalizuje
specjalne wyposażenie
wersji kombi. Przesuwane szyby boczne.
Ogrzewanie / klimatyzacja z
tyłu. Fotele / kanapa tylna.

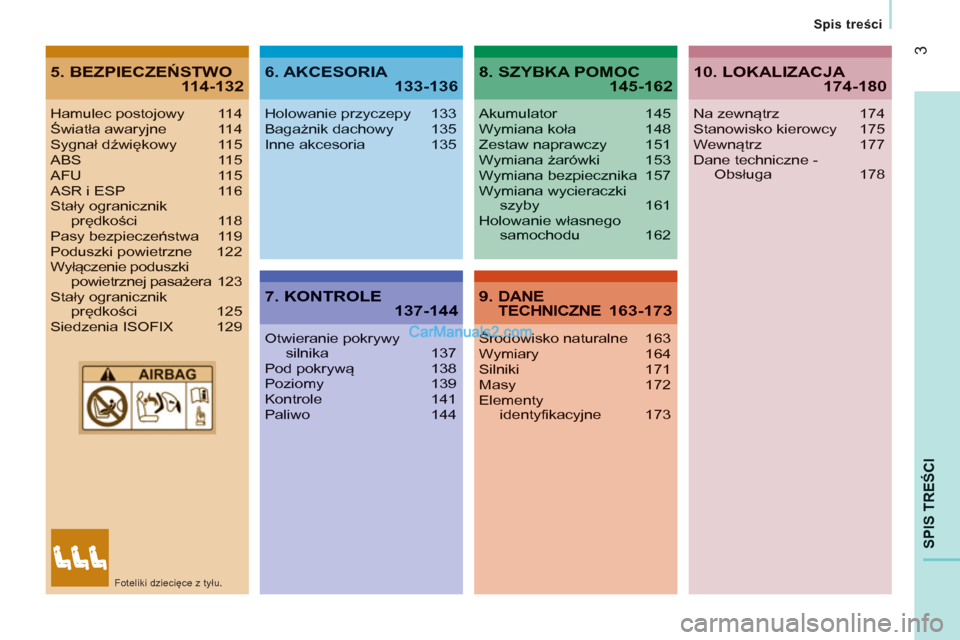

Page 5 of 184
3
SPIS TREŚCI
Spis treści
5. BEZPIECZEŃSTWO 114-1326. AKCESORIA 133-136
7. KONTROLE 137-144
8. SZYBKA POMOC145-162
9. DANETECHNICZNE 163-173
Hamulec postojowy 114Światła awaryjne 114Sygnał dźwiękowy 115ABS 115AFU 115ASR i ESP 116Stały ogranicznik prędkości 118Pasy bezpieczeństwa 119Poduszki powietrzne 122Wyłączenie poduszkipowietrznej pasażera 123Stały ogranicznik prędkości125Siedzenia ISOFIX 129
Holowanie przyczepy 133Bagażnik dachowy 135Inne akcesoria 135
Otwieranie pokrywysilnika 137Pod pokrywą 138Poziomy 139Kontrole 141Paliwo 144
Akumulator 145Wymiana koła 148Zestaw naprawczy 151Wymiana żarówki 153Wymiana bezpiecznika 157Wymiana wycieraczkiszyby 161Holowanie własnego samochodu 162
Środowisko naturalne 163Wymiary 164Silniki 171Masy 172Elementyidentyfikacyjne 173
10. LOKALIZACJA 174-180
Na zewnątrz 174Stanowisko kierowcy 175Wewnątrz 177Dane techniczne -Obsługa 178
Foteliki dziecięce z tyłu.

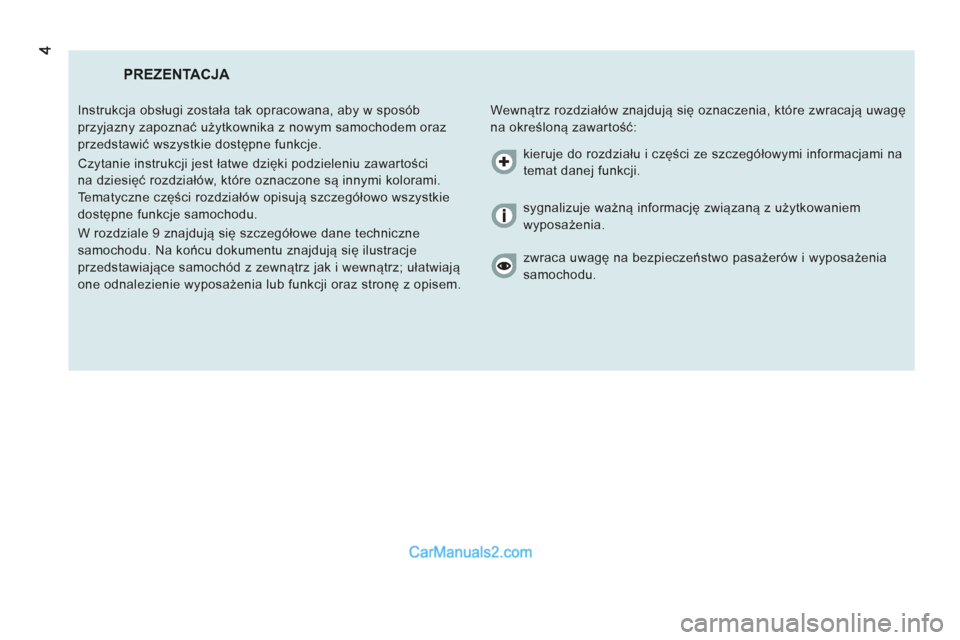

Page 6 of 184
PREZENTACJA
Wewnątrz rozdziałów znajdują się oznaczenia, które zwracają uwagę
na określoną zawartość: Instrukcja obsługi została tak opracowana, aby w sposób
przyjazny zapoznać użytkownika z nowym samochodem oraz
przedstawić wszystkie dostępne funkcje.
Czytanie instrukcji jest łatwe dzięki podzieleniu zawartości
na dziesięć rozdziałów, które oznaczone są innymi kolorami.
Tematyczne części rozdziałów opisują szczegółowo wszystkie
dostępne funkcje samochodu.
W rozdziale 9 znajdują się szczegółowe dane techniczne
samochodu. Na końcu dokumentu znajdują się ilustracje
przedstawiające samochód z zewnątrz jak i wewnątrz; ułatwiają
one odnalezienie wyposażenia lub funkcji oraz stronę z opisem. kieruje do rozdziału i części ze szczegó
łowymi informacjami na
temat danej funkcji.
sygnalizuje ważną informację związaną z użytkowaniem
wyposażenia.
zwraca uwagę na bezpieczeństwo pasażerów i wyposażenia
samochodu.

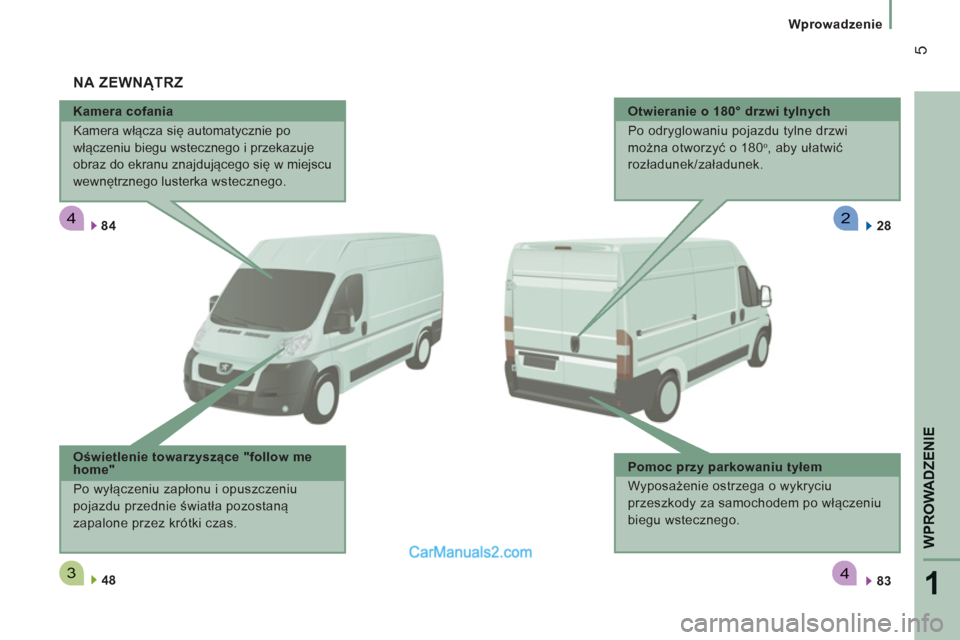

Page 7 of 184
4
34
2
1
WPROWADZENI
E
5
Wprowadzenie
Kamera cofania
Kamera włącza się automatycznie po
włączeniu biegu wstecznego i przekazuje
obraz do ekranu znajdującego się w miejscu
wewnętrznego lusterka wstecznego.
84
83
48
NA ZEWNĄTRZ
Oświetlenie towarzyszące "follow me
home"
Po wyłączeniu zapłonu i opuszczeniu
pojazdu przednie światła pozostaną
zapalone przez krótki czas.
Otwieranie o 180° drzwi tylnych
Po odryglowaniu pojazdu tylne drzwi
można otworzyć o 180
o
, aby ułatwić
rozładunek/załadunek.
Pomoc przy parkowaniu tyłem
Wyposażenie ostrzega o wykryciu
przeszkody za samochodem po włączeniu
biegu wstecznego.
28

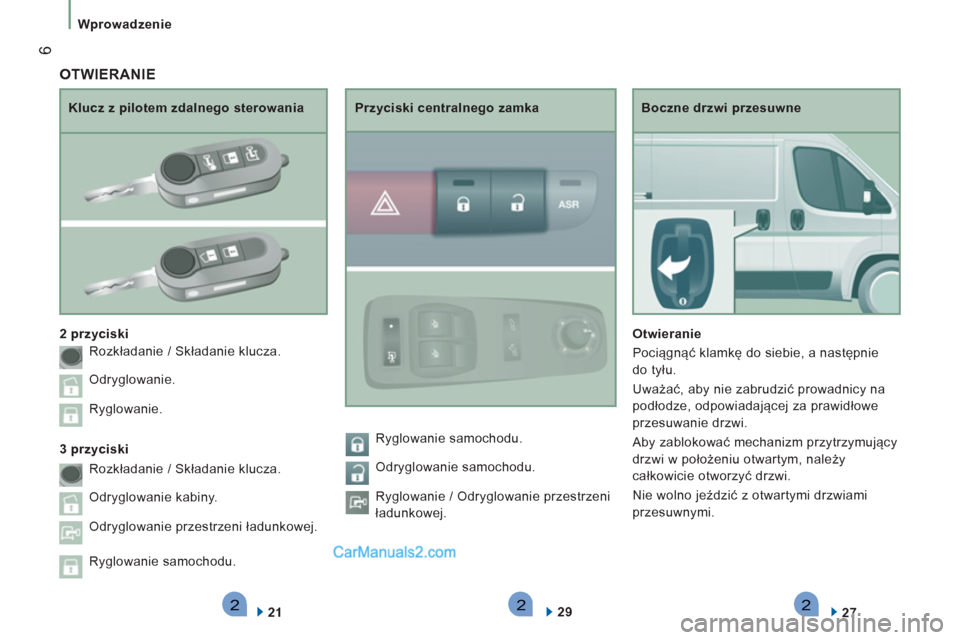

Page 8 of 184
222
6
Wprowadzenie
Boczne drzwi przesuwne
Otwieranie
Pociągnąć klamkę do siebie, a następnie
do tyłu.
Uważać, aby nie zabrudzić prowadnicy na
podłodze, odpowiadającej za prawidłowe
przesuwanie drzwi.
Aby zablokować mechanizm przytrzymujący
drzwi w położeniu otwartym, należy
całkowicie otworzyć drzwi.
Nie wolno jeździć z otwartymi drzwiami
przesuwnymi.
27
Klucz z pilotem zdalnego sterowania
2 przyciski
21
Przyciski centralnego zamka
29
OTWIERANIE
3 przyciski Rozkładanie / Składanie klucza.
Odryglowanie.
Ryglowanie.
Rozkładanie / Składanie klucza.
Odryglowanie kabiny.
Odryglowanie przestrzeni ładunkowej.
Ryglowanie samochodu. Ryglowanie samochodu.
Odryglowanie samochodu.
Ryglowanie / Odryglowanie przestrzeni
ładunkowej.

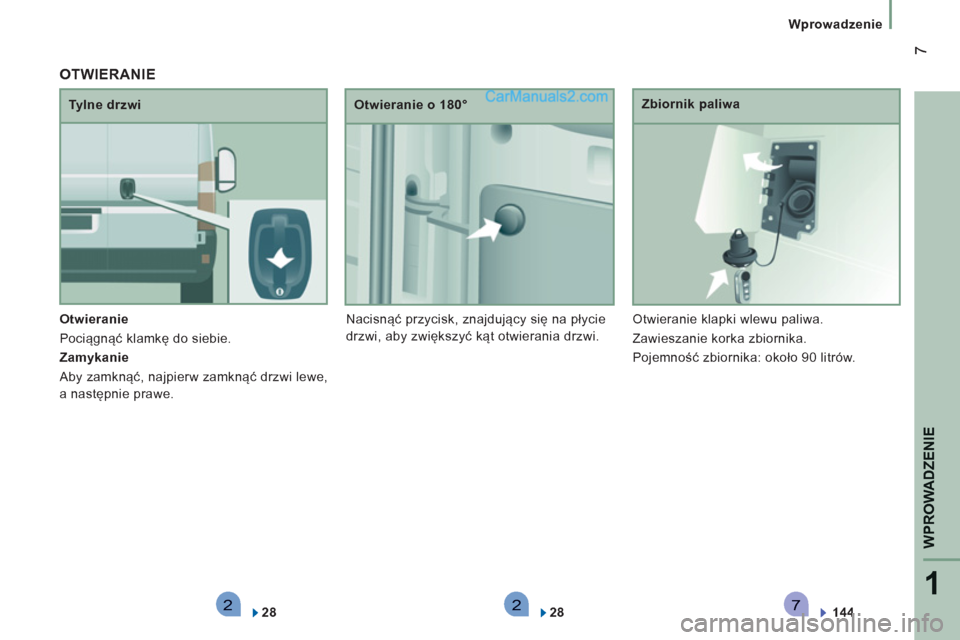

Page 9 of 184
2271
WPROWADZENI
E
7
Wprowadzenie
Otwieranie
Pociągnąć klamkę do siebie.
Zamykanie
Aby zamknąć, najpierw zamknąć drzwi lewe,
a następnie prawe.
Tylne drzwi
Otwieranie o 180°
Nacisnąć przycisk, znajdujący się na płycie
drzwi, aby zwiększyć kąt otwierania drzwi.
Zbiornik paliwa
Otwieranie klapki wlewu paliwa.
Zawieszanie korka zbiornika.
Pojemność zbiornika: około 90 litrów.
28
OTWIERANIE
28
144
Page 10 of 184

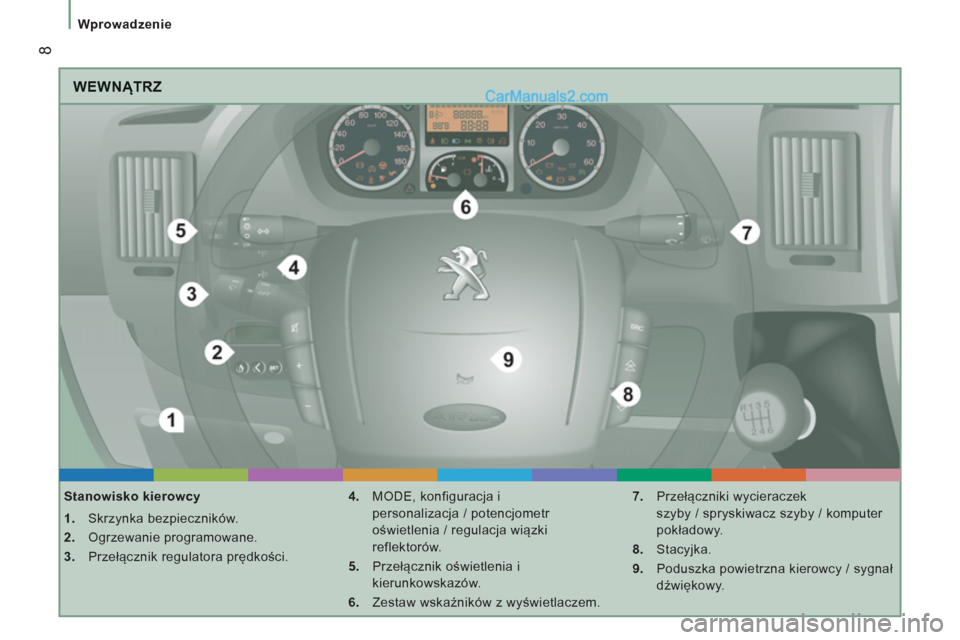

8
Wprowadzenie
WEWNĄTRZ
Stanowisko kierowcy
1.
Skrzynka bezpieczników.
2.
Ogrzewanie programowane.
3.
Przełącznik regulatora prędkości.
4.
MODE, konfiguracja i
personalizacja / potencjometr
oświetlenia / regulacja wiązki
reflektorów.
5.
Przełącznik oświetlenia i
kierunkowskazów.
6.
Zestaw wskaźników z wyświetlaczem.
7.
Przełączniki wycieraczek
szyby / spryskiwacz szyby / komputer
pokładowy.
8.
Stacyjka.
9.
Poduszka powietrzna kierowcy / sygnał
dźwiękowy.
