Peugeot Boxer 2015.5 Betriebsanleitung (in German)

9

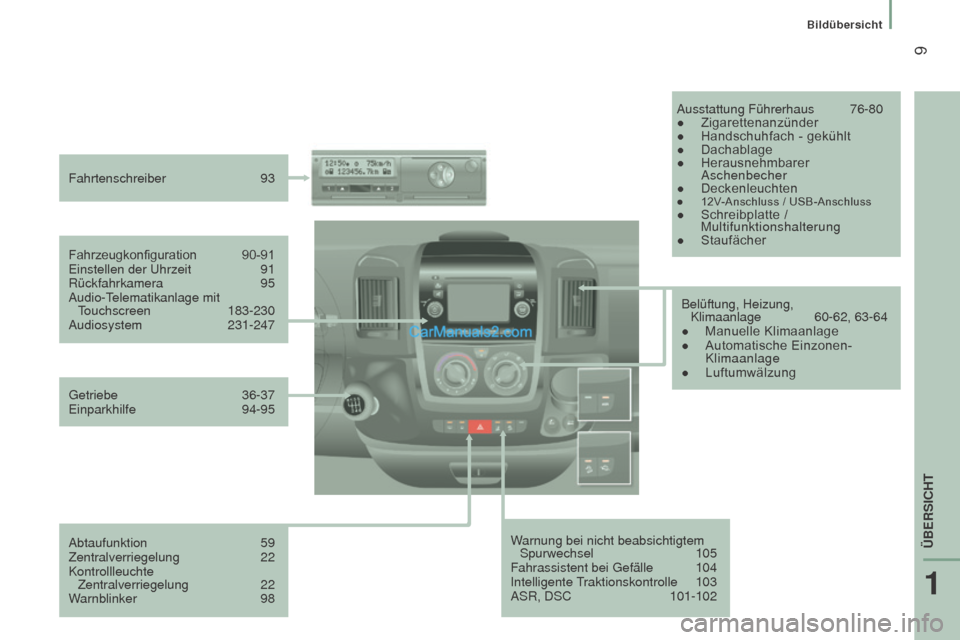

boxer_de_Chap01_Vue-ensemble_ed01-2015
Warnung bei nicht beabsichtigtem Spurwechsel 105
Fahrassistent bei Gefälle

104
Intelligente

Traktionskontrolle
103
ASR, DSC


101-102
Fahrzeugkonfiguration

90-91
Einstellen der Uhrzeit

91
Rückfahrkamera


95
Audio-T

elematikanlage mit
Touchscreen

183-230
Audiosystem

231-247
Fahrtenschreiber

93
Ausstattung Führerhaus

76-80
●
Zigarettenanzünder
● Handschuhfach - gekühlt
● Dachablage
● Herausnehmbarer
Aschenbecher
●
Deckenleuchten
● 12V-Anschluss / USB-Anschluss● Schreibplatte / Multifunktionshalterung
●
Staufächer
Getriebe

36-37
Einparkhilfe

94-95
Abtaufunktion

59
Zentralverriegelung


22
Kontrollleuchte Zentralverriegelung


22
W

arnblinker

98 Belüftung, Heizung,
Klimaanlage


60-62, 63-64
●

Manuelle Klimaanlage
● Automatische
Einzonen-
Klimaanlage
● Luftumwälzung
1
ÜBERSICHT
Bildübersicht

10
boxer_de_Chap01_Vue-ensemble_ed01-2015
Austausch der Scheibenwischerblätter 155
Lampen, Beleuchtung, Austausch der

Glühlampen

149-154
Kälteschutz

84
Öf

fnen der Motorhaube,
Haubenstütze

127
Motorraum


128
Etiketten / Hinweise


168-171
Motoren


177-178
Kenndaten, Fahrgestellnummer, Lackreferenz, Reifen

182
Füllstände


129-130
● Ölmessstab
● Bremsflüssigkeit
● Flüssigkeit für Scheiben- / Scheinwerferwaschanlage● Flüssigkeit der Servolenkung
● Kühlflüssigkeit
Entlüftung,
Kraftstofffilter Diesel 131
Partikelfilter 133
Abgasentgiftung

33, 139
Kontrollen


131-133
●

Batterie
● Luft-/Innenraumfilter
● Ölfilter
● Schaltgetriebe
● Feststellbremse
● Bremsbeläge
und
Bremsscheiben

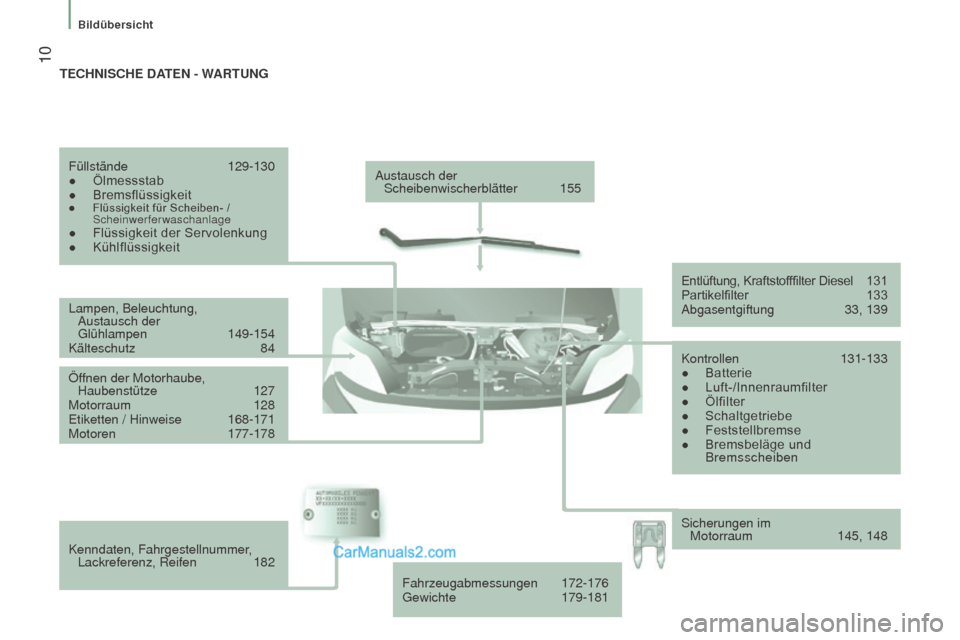

T

EC hni SC h E D ATE n - W
A
r T ung
Fahrzeugabmessungen
172-176
Gewichte

179-181Sicherungen im
Motorraum

145, 148
Bildübersicht

11
boxer_de_Chap01_Vue-ensemble_ed01-2015

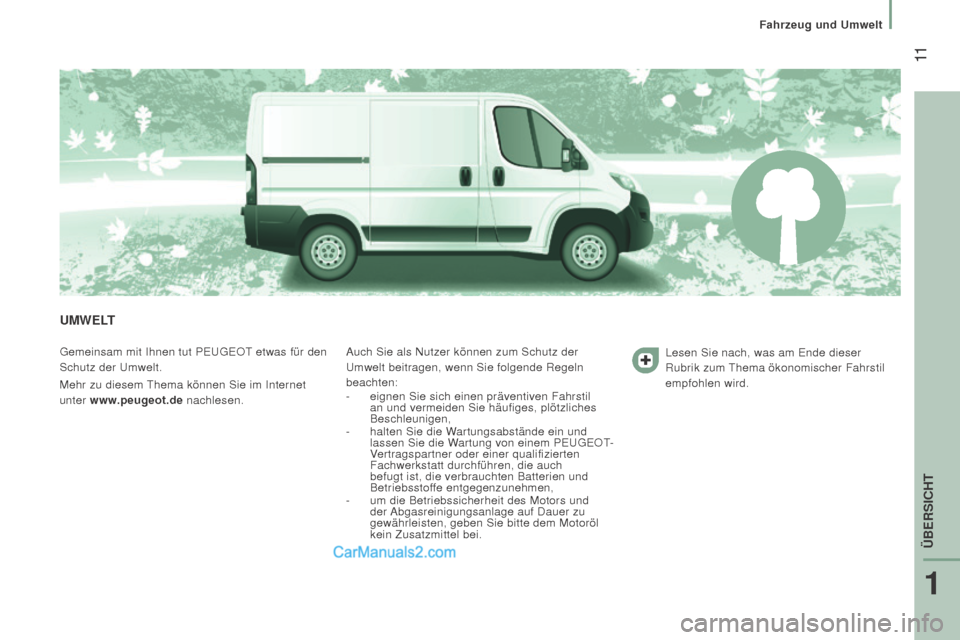

uMWELT
Gemeinsam mit Ihnen tut PEUGEOT etwas für den
Schutz der Umwelt.
Mehr zu diesem Thema können Sie im Internet
unter www.peugeot.de nachlesen. Auch Sie als Nutzer können zum Schutz der
Umwelt beitragen, wenn Sie folgende Regeln
beachten:
-

eignen Sie sich einen präventiven Fahrstil

an und vermeiden Sie häufiges, plötzliches
Beschleunigen,
-

halten Sie die W
artungsabstände ein und
lassen Sie die Wartung von einem PEUGEOT-
Vertragspartner oder einer qualifizierten
Fachwerkstatt durchführen, die auch
befugt ist, die verbrauchten Batterien und
Betriebsstoffe entgegenzunehmen,
-

um die Betriebssicherheit des Motors und

der Abgasreinigungsanlage auf Dauer zu
gewährleisten, geben Sie bitte dem Motoröl
kein Zusatzmittel bei. Lesen Sie nach, was am Ende dieser
Rubrik zum Thema ökonomischer Fahrstil
empfohlen wird.
1
ÜBERSICHT
Fahrzeug und Umwelt

12
boxer_de_Chap01_Vue-ensemble_ed01-2015
SPArSAME fAhrWEi SE
Optimieren Sie die

n utzung i hrer g angschaltung
Mit einem manuellen Schaltgetriebe fahren Sie langsam los und schalten
dann sofort in den nächst höheren Gang. Während der Beschleunig\
ung
schalten Sie möglichst früh in den nächst höheren Gang. Wenn Ihr
Fahrzeug mit einer Gangwechselanzeige ausgestattet ist, fordert diese
Sie auf, den am besten geeigneten Gang einzulegen. Beachten Sie also
die Anzeige am Kombiinstrument und kommen Sie der Aufforderung
unverzüglich nach.
Bevorzugen Sie eine defensive fahrweise
Halten Sie die Sicherheitsabstände zwischen den Fahrzeugen ein,
nutzen Sie bevorzugt die Motorbremse anstatt das Bremspedal, treten
Sie stufenweise auf das Gaspedal. Diese Verhaltensweisen tragen dazu
bei, den Kraftstoffverbrauch, den CO
2-Ausstoß zu verringern und die
Geräuschkulisse des Verkehrs zu vermindern.
Unter flüssigen Verkehrsbedingungen und wenn der Schalter "Cruise"
vorhanden ist, wählen Sie ab 30

km/h den Geschwindigkeitsregler.
Kontrollieren Sie die Verwendung ihrer elektrischen
Ausstattungen
Wenn der Fahrgastinnenraum vor dem Losfahren überhitzt ist, lüften \
Sie ihn
durch Herunterlassen der Fenster und durch Öffnen der Lüftungsschieber,
bevor Sie die Klimaanlage verwenden.
Bei mehr als 50
km/h, schließen Sie die Fenster und lassen Sie die
Lüftungsschieber offen.
Denken Sie daran, die Ausstattungen zu verwenden, die es ermöglichen, die
Temperatur im Fahrgastinnenraum zu begrenzen (Verdunklungsrollos, ...).
Schalten Sie die Klimaanlage aus, sobald Sie den gewünschten
Klimakomfort erreicht haben, es sei denn, die Regelung ist automatisch.
Schalten Sie die Enteisung und die Beschlagentfernung aus, wenn diese
nicht automatisch gesteuert werden.
Schalten Sie frühestmöglich die Sitzheizung aus.
Fahren Sie nicht mit eingeschalteten Nebelscheinwerfern und
Nebelschlussleuchten, wenn die Sichtverhältnisse ausreichend sind.
Die sparsame Fahrweise beinhaltet eine Reihe von Anwendungen für jeden Tag, die es dem Autofahrer ermöglichen, den Kraftstoffverbrauch und die CO
2-
Emission zu optimieren.
Vermeiden Sie, besonders im Winter, den Motor laufen zu lassen, bevor Sie
den 1. Gang einlegen; Ihr Fahrzeug heizt während der Fahrt schneller.
Wenn Sie als Beifahrer vermeiden, Ihre Multimediageräte (Film, Musik,\

Videospiele...) anzuschließen, tragen Sie dazu bei, den Verbrauch von
elektrischer Energie, also von Kraftstoff, einzuschränken.
Schalten Sie Ihre tragbaren Geräte vor dem Verlassen der Fahrzeugs aus.
Fahrzeug und Umwelt

13
boxer_de_Chap01_Vue-ensemble_ed01-2015

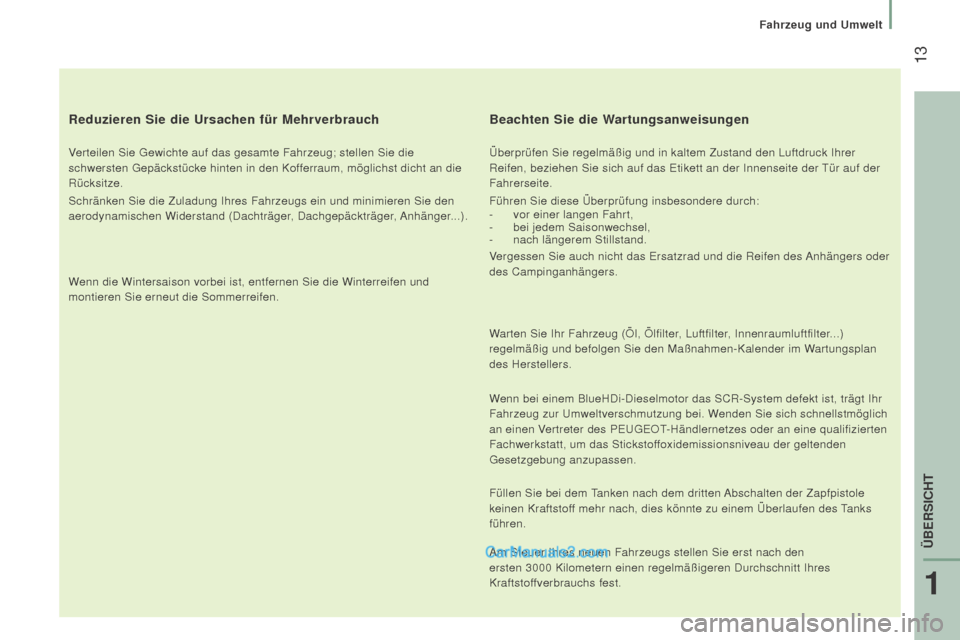

reduzieren Sie die ursachen für Mehrverbrauch
Verteilen Sie Gewichte auf das gesamte Fahrzeug; stellen Sie die
schwersten Gepäckstücke hinten in den Kofferraum, möglichst dicht an die
Rücksitze.
Schränken Sie die Zuladung Ihres Fahrzeugs ein und minimieren Sie den\

aerodynamischen Widerstand (Dachträger, Dachgepäckträger, Anhänger...).
Wenn die Wintersaison vorbei ist, entfernen Sie die Winterreifen und
montieren Sie erneut die Sommerreifen.
Beachten Sie die Wartungsanweisungen
Überprüfen Sie regelmäßig und in kaltem Zustand den Luftdruc\
k Ihrer
Reifen, beziehen Sie sich auf das Etikett an der Innenseite der Tür auf der
Fahrerseite.
Führen Sie diese Überprüfung insbesondere durch:
-
vor einer langen Fahrt,
-


bei jedem Saisonwechsel,
-


nach längerem Stillstand.
V

ergessen Sie auch nicht das Ersatzrad und die Reifen des Anhängers oder
des Campinganhängers.
Warten Sie Ihr Fahrzeug (Öl, Ölfilter, Luftfilter, Innenraumluftfilter...)
regelmäßig und befolgen Sie den Maßnahmen-Kalender im Wartungsplan
des Herstellers.
Wenn bei einem BlueHDi-Dieselmotor das SCR-System defekt ist, trägt Ih\
r
Fahrzeug zur Umweltverschmutzung bei. Wenden Sie sich schnellstmöglich
an einen Vertreter des PEUGEOT-Händlernetzes oder an eine qualifizierten
Fachwerkstatt, um das Stickstoffoxidemissionsniveau der geltenden
Gesetzgebung anzupassen.
Füllen Sie bei dem Tanken nach dem dritten Abschalten der Zapfpistole
keinen Kraftstoff mehr nach, dies könnte zu einem Überlaufen des Tanks
führen.
Am Steuer Ihres neuen Fahrzeugs stellen Sie erst nach den
ersten 3000
Kilometern einen regelmäßigeren Durchschnitt Ihres
Kraftstoffverbrauchs fest.
1
ÜBERSICHT
Fahrzeug und Umwelt

14
boxer_de_Chap02_Pret-a-Partir_ed01-2015

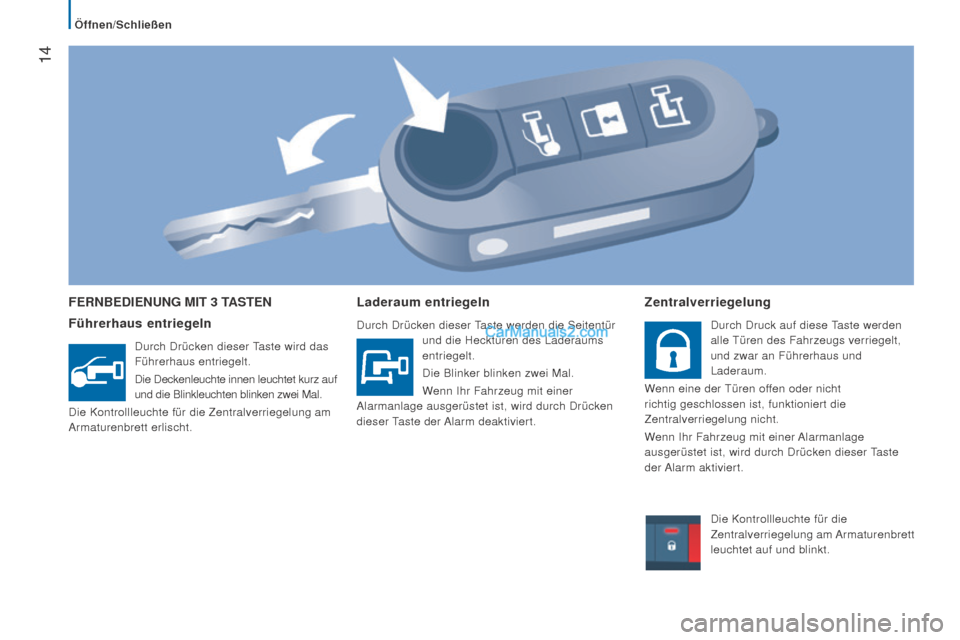

fErnBEDiEnung MiT 3 TASTEn
f

ührerhaus entriegeln
Durch Drücken dieser Taste wird das
Führerhaus entriegelt.
Die Deckenleuchte innen leuchtet kurz auf
und die Blinkleuchten blinken zwei Mal.
Die Kontrollleuchte für die Zentralverriegelung am
Armaturenbrett erlischt.
Laderaum entriegeln
Durch Drücken dieser Taste werden die Seitentür und die Hecktüren des Laderaums
entriegelt.
Die Blinker blinken zwei Mal.
Wenn Ihr Fahrzeug mit einer
Alarmanlage ausgerüstet ist, wird durch Drücken
dieser Taste der Alarm deaktiviert.
Zentralverriegelung
Durch Druck auf diese Taste werden
alle Türen des Fahrzeugs verriegelt,
und zwar an Führerhaus und
Laderaum.
Wenn eine der Türen offen oder nicht
richtig geschlossen ist, funktioniert die
Zentralverriegelung nicht.
Wenn Ihr Fahrzeug mit einer Alarmanlage
ausgerüstet ist, wird durch Drücken dieser Taste
der Alarm aktiviert.
Die Kontrollleuchte für die
Zentralverriegelung am Armaturenbrett
leuchtet auf und blinkt.
Öffnen/Schließen

15
boxer_de_Chap02_Pret-a-Partir_ed01-2015

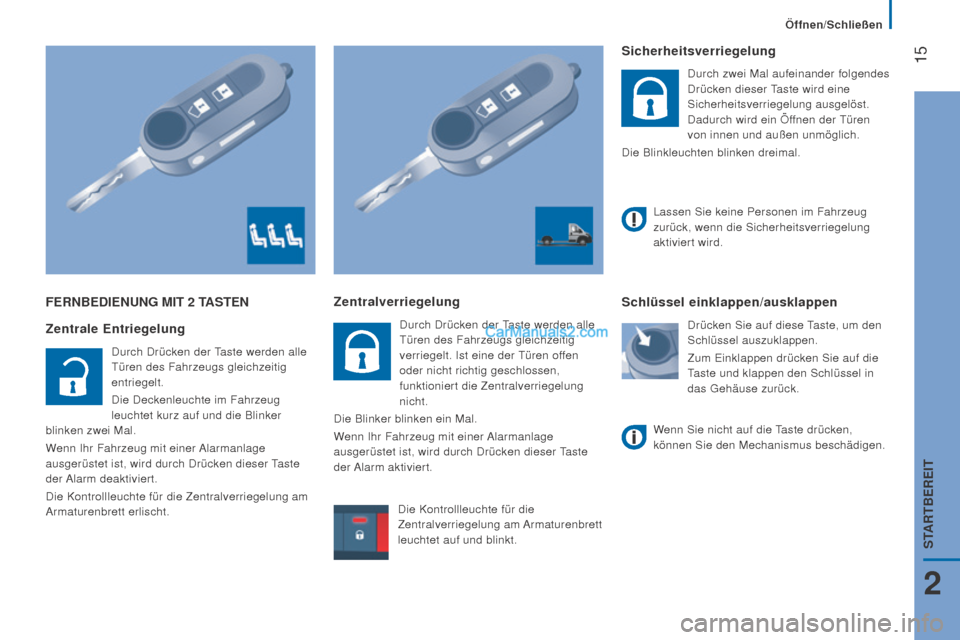

fErnBEDiEnung MiT 2 TASTEn
Zentrale Entriegelung
Durch Drücken der Taste werden alle
Türen des Fahrzeugs gleichzeitig
entriegelt.
Die Deckenleuchte im Fahrzeug
leuchtet kurz auf und die Blinker
blinken zwei Mal.
Wenn Ihr Fahrzeug mit einer Alarmanlage
ausgerüstet ist, wird durch Drücken dieser Taste
der Alarm deaktiviert.
Die Kontrollleuchte für die Zentralverriegelung am
Armaturenbrett erlischt.
Zentralverriegelung
Durch Drücken der Taste werden alle
Türen des Fahrzeugs gleichzeitig
verriegelt. Ist eine der Türen offen
oder nicht richtig geschlossen,
funktioniert die Zentralverriegelung
nicht.
Die Blinker blinken ein Mal.
Wenn Ihr Fahrzeug mit einer Alarmanlage
ausgerüstet ist, wird durch Drücken dieser Taste
der Alarm aktiviert.
Sicherheitsverriegelung
Durch zwei Mal aufeinander folgendes
Drücken dieser Taste wird eine
Sicherheitsverriegelung ausgelöst.
Dadurch wird ein Öffnen der Türen
von innen und außen unmöglich.
Die Blinkleuchten blinken dreimal.
Schlüssel einklappen/ausklappen
Drücken Sie auf diese Taste, um den
Schlüssel auszuklappen.
Zum Einklappen drücken Sie auf die
Taste und klappen den Schlüssel in
das Gehäuse zurück.
Lassen Sie keine Personen im Fahrzeug
zurück, wenn die Sicherheitsverriegelung
aktiviert wird.
Wenn Sie nicht auf die Taste drücken,
können Sie den Mechanismus beschädigen.
Die Kontrollleuchte für die
Zentralverriegelung am Armaturenbrett
leuchtet auf und blinkt.
2
Öffnen/Schließen
STArTBErEiT

16
boxer_de_Chap02_Pret-a-Partir_ed01-2015

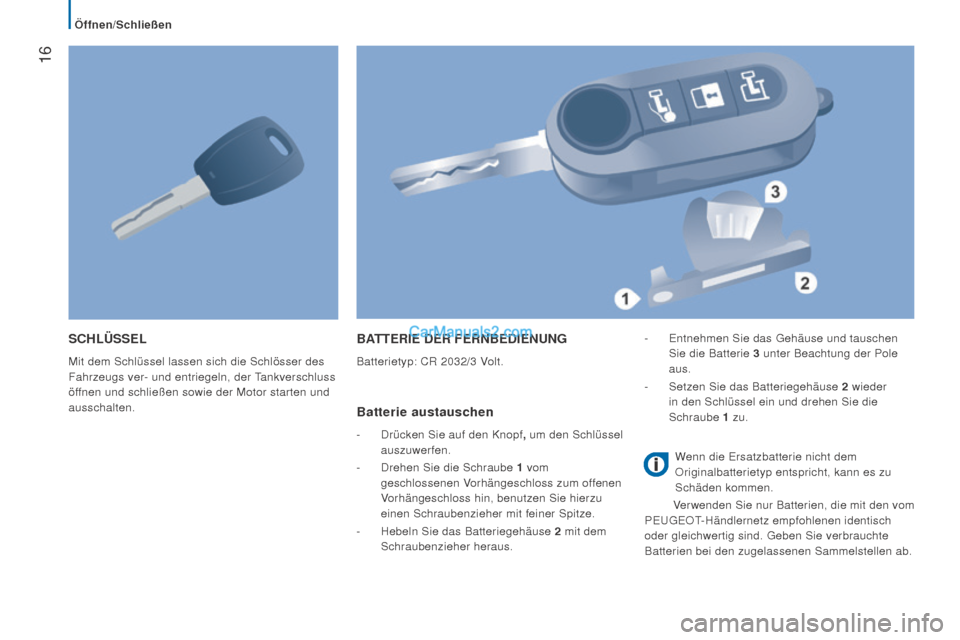

SChLüSSEL
Mit dem Schlüssel lassen sich die Schlösser des
Fahrzeugs ver- und entriegeln, der Tankverschluss
öffnen und schließen sowie der Motor starten und
ausschalten.
BATTEriE DEr fErnBEDiEnung
Batterietyp: CR 2032/3 Volt.
Batterie austauschen
- Drücken Sie auf den Knopf, um den Schlüssel
auszuwerfen.
-

Drehen Sie die Schraube
1
vom

geschlossenen Vorhängeschloss zum offenen
Vorhängeschloss hin, benutzen Sie hierzu
einen Schraubenzieher mit feiner Spitze.
-

Hebeln Sie das Batteriegehäuse
2
mit dem

Schraubenzieher heraus. -

Entnehmen Sie das Gehäuse und tauschen

Sie die Batterie 3
unter Beachtung der Pole

aus.
-
Setzen Sie das Batteriegehäuse
2
wieder

in den Schlüssel ein und drehen Sie die
Schraube 1
zu.
W
enn die Ersatzbatterie nicht dem
Originalbatterietyp entspricht, kann es zu
Schäden kommen.
Verwenden Sie nur Batterien, die mit den vom
PEUGEOT-Händlernetz empfohlenen identisch
oder gleichwertig sind. Geben Sie verbrauchte
Batterien bei den zugelassenen Sammelstellen ab.
Öffnen/Schließen

17
boxer_de_Chap02_Pret-a-Partir_ed01-2015

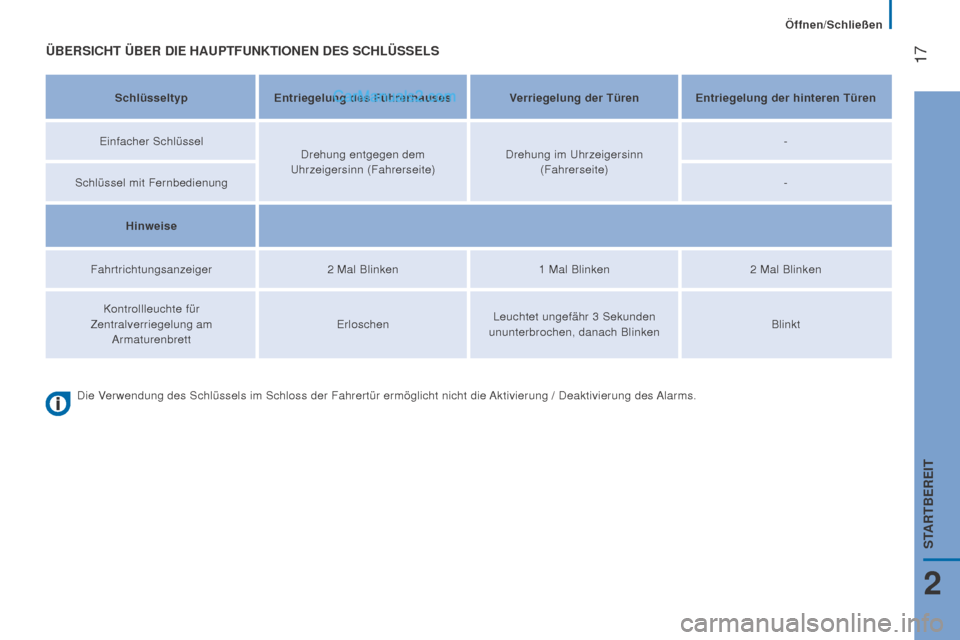

üBErSiChT üBEr DiE hAuPTfunKTiOnEn DES SChLüSSELS
SchlüsseltypEntriegelung des f ührerhausesVerriegelung der Türen Entriegelung der hinteren Türen
Einfacher Schlüssel Drehung entgegen dem
Uhrzeigersinn (Fahrerseite) Drehung im Uhrzeigersinn
(Fahrerseite) -
Schlüssel mit Fernbedienung -
h

inweise
Fahrtrichtungsanzeiger 2
Mal Blinken1
Mal Blinken2
Mal Blinken
Kontrollleuchte für
Zentralverriegelung am Armaturenbrett Erloschen
Leuchtet ungefähr 3
Sekunden
ununterbrochen, danach Blinken Blinkt
Die Verwendung des Schlüssels im Schloss der Fahrertür ermöglicht ni\
cht die Aktivierung / Deaktivierung des Alarms.
2
Öffnen/Schließen
STArTBErEiT

18
boxer_de_Chap02_Pret-a-Partir_ed01-2015

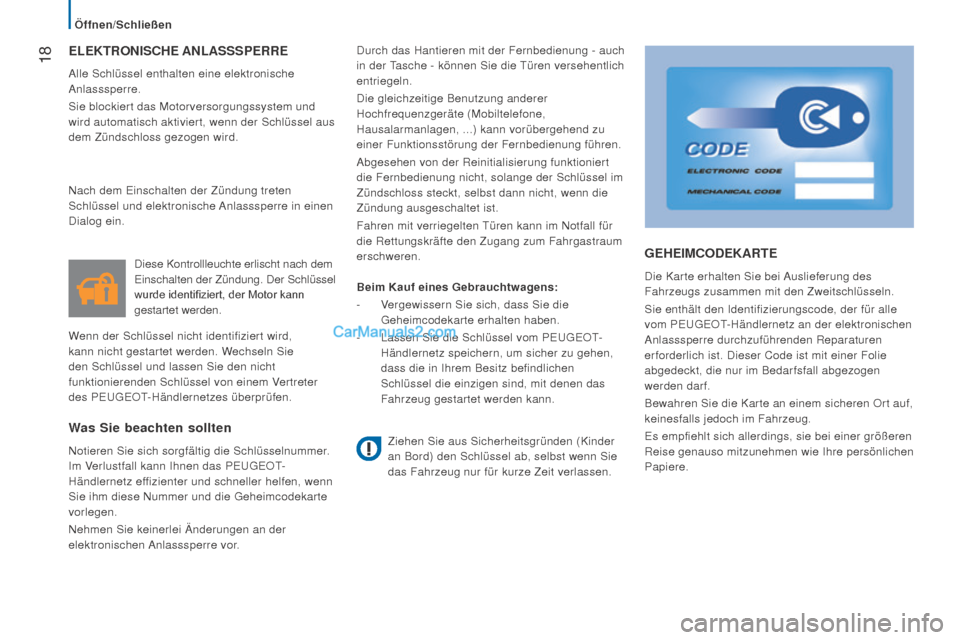

ELEKTrOniSChE AnLASSSPErrE
Alle Schlüssel enthalten eine elektronische
Anlasssperre.
Sie blockiert das Motorversorgungssystem und
wird automatisch aktiviert, wenn der Schlüssel aus
dem Zündschloss gezogen wird.Durch das Hantieren mit der Fernbedienung - auch
in der Tasche - können Sie die Türen versehentlich
entriegeln.
Die gleichzeitige Benutzung anderer
Hochfrequenzgeräte (Mobiltelefone,
Hausalarmanlagen, ...) kann vorübergehend zu
einer Funktionsstörung der Fernbedienung führen.
Abgesehen von der Reinitialisierung funktioniert
die Fernbedienung nicht, solange der Schlüssel im
Zündschloss steckt, selbst dann nicht, wenn die
Zündung ausgeschaltet ist.
Fahren mit verriegelten Türen kann im Notfall für
die Rettungskräfte den Zugang zum Fahrgastraum
erschweren.
Was Sie beachten sollten
Notieren Sie sich sorgfältig die Schlüsselnummer.
Im Verlustfall kann Ihnen das PEUGEOT-
Händlernetz effizienter und schneller helfen, wenn
Sie ihm diese Nummer und die Geheimcodekarte
vorlegen.
Nehmen Sie keinerlei Änderungen an der
elektronischen Anlasssperre vor.Diese Kontrollleuchte erlischt nach dem
Einschalten der Zündung. Der Schlüssel
wurde
identifiziert, der Motor kann
gestartet werden.
W
enn der Schlüssel nicht identifiziert wird,
kann nicht gestartet werden. Wechseln Sie
den Schlüssel und lassen Sie den nicht
funktionierenden Schlüssel von einem Vertreter
des PEUGEOT-Händlernetzes überprüfen. Nach dem Einschalten der Zündung treten
Schlüssel und elektronische Anlasssperre in einen
Dialog ein.
gEhEiMCODEKArTE
Die Karte erhalten Sie bei Auslieferung des
Fahrzeugs zusammen mit den Zweitschlüsseln.
Sie enthält den Identifizierungscode, der für alle
vom PEUGEOT-Händlernetz an der elektronischen
Anlasssperre durchzuführenden Reparaturen
erforderlich ist. Dieser Code ist mit einer Folie
abgedeckt, die nur im Bedarfsfall abgezogen
werden darf.
Bewahren Sie die Karte an einem sicheren Ort auf,
keinesfalls jedoch im Fahrzeug.
Es empfiehlt sich allerdings, sie bei einer größeren
Reise genauso mitzunehmen wie Ihre persönlichen
Papiere.
Beim Kauf eines
g
ebrauchtwagens:
-

V

ergewissern Sie sich, dass Sie die
Geheimcodekarte erhalten haben.
-

Lassen Sie die Schlüssel vom PEUGEOT

-
Händlernetz speichern, um sicher zu gehen,
dass die in Ihrem Besitz befindlichen
Schlüssel die einzigen sind, mit denen das
Fahrzeug gestartet werden kann.
Ziehen Sie aus Sicherheitsgründen (Kinder
an Bord) den Schlüssel ab, selbst wenn Sie
das Fahrzeug nur für kurze Zeit verlassen.
Öffnen/Schließen
