Peugeot Boxer 2015.5 Handleiding (in Dutch)

249
boxer_nl_Chap11_Particularites_ed01-2015
PReSenTATIe
Deze verdiepte cabine, die leverbaar is op de bestelwagenuitvoeringen, i\
s uitgerust met een
bank, veiligheidsgordels, een opbergruimte en zijruiten.
Deze cabine is van de laadruimte afgescheiden door een stevige scheiding\
swand die
comfort en veiligheid biedt.
Achterbank
Deze ergonomische bank heeft vier
zitplaatsen.
Opbergruimte
Onder de bank bevindt zich een
opbergruimte.
Klap de zitting naar voren om vanuit de
cabine toegang te krijgen tot deze ruimte.
gebruiksvoorschrift
Klap de zitting van de bank niet op tijdens
het rijden.
Hang geen voorwerpen aan de
bevestigingsstructuur van de cabine.
Vervoer niet meer passagiers dan het aantal
dat vermeld wordt op het kentekenbewijs.
De laadruimte achterin is uitsluitend bedoeld
voor het transport van goederen.
Wij adviseren u de lading of zware
voorwerpen zo ver mogelijk naar voren in
de laadruimte te plaatsen (bij de cabine) en
deze vast te zetten met behulp van riemen
en de sjorogen op de laadvloer.
BIJZONDERHEDEN
Verdiepte cabine

250
boxer_nl_Chap11_Particularites_ed01-2015
Zijschuifruiten
Afhankelijk van de uitvoering van de auto
kunnen de zijruiten van zitrij 2 worden
geopend.
Knijp de 2
knoppen in en schuif de ruit open.
Tijdens het rijden moet de ruit
zijn gesloten of in een van de
tussenstanden zijn gezet.
Laat geen lange voorwerpen door de
geopende ruit naar buiten steken.
Veiligheidsgordels
De achterste zitplaatsen zijn alle voorzien
van een driepuntsgordel met een
oprolautomaat.
Vastmaken
Trek de gordel met een gelijkmatige
beweging voor u langs en verzeker u ervan
dat deze niet gedraaid is.
Steek de gesp in de gordelsluiting.
Trek kort en snel aan de gordel om de
automatische blokkering van de gesp te
controleren.
l
osmaken
Druk op de rode knop van de gordelsluiting. De
veiligheidsgordel rolt automatisch op maar het
wordt aanbevolen de veiligheidsgordel vast te
houden terwijl deze zich oprolt.
Gebruik de veiligheidsgordel slechts
voor 1 persoon per zitplaats.
kinderzitjes
Plaats geen kinderzitjes, zitverhogers
of reiswiegen op de achterste
zitplaatsen van de cabine.
Verdiepte cabine

251
boxer_nl_Chap11_Particularites_ed01-2015
PReSenTATIe
De Chassis Cabine- en Plateau Cabine-uitvoeringen zijn voorzien van een \
cabine, een vast
plateau en specifieke achterlichten.
Deze uitvoeringen zijn ook leverbaar met:
-
een dubbele cabine,
-


een kiepbak.
Vervangen van een lamp
Zie voor meer informatie over de
gloeilampen het overzicht "Typen
gloeilampen of lampen" in de rubriek "Snel
weer op weg" Achterlichten
Voer voor het monteren van een gloeilamp
de handelingen in omgekeerde volgorde uit.
1.

Richtingaanwijzers
T

ype B, PY21W - 21 W
2.

Remlichten
T

ype B, P21W - 21 W
3.

Parkeerlichten
T

ype A, W5W - 5 W
4.

Achteruitrijlampen
T

ype A, W16W - 16 W
5.

Mistachterlichten
T

ype A, W16W - 16 W-

Bekijk welke lamp defect is.
-


V
erwijder de vier bevestigingsbouten
van de lichtunit.
-

T
rek de lichtunit naar u toe.
-

V
ervang de gloeilamp.
Zie de desbetreffende rubrieken voor meer informatie over deze voorzieningen.
BIJZONDERHEDEN
Chassis Cabine / Plateau Cabine

252
boxer_nl_Chap11_Particularites_ed01-2015

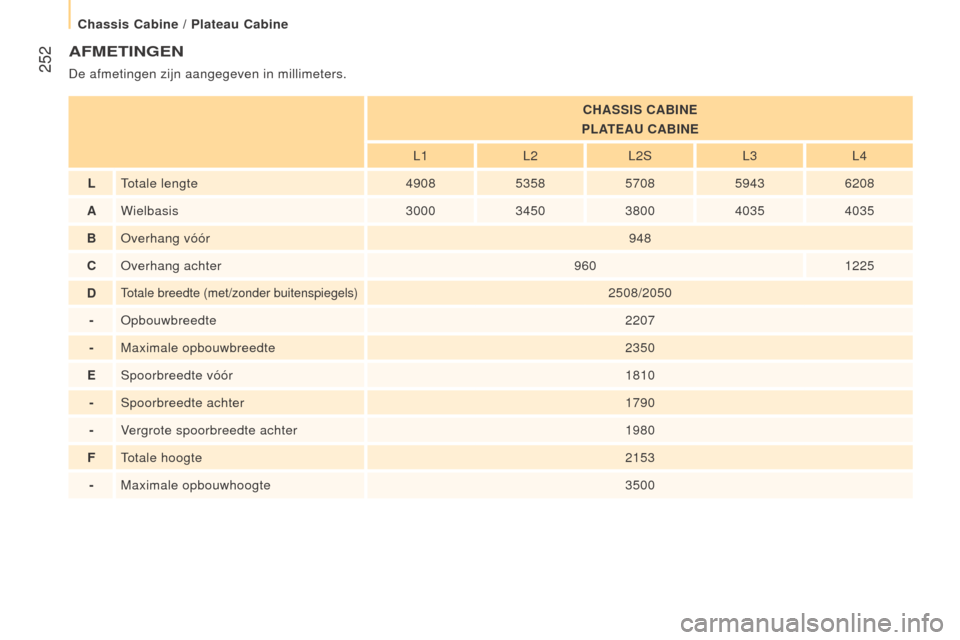

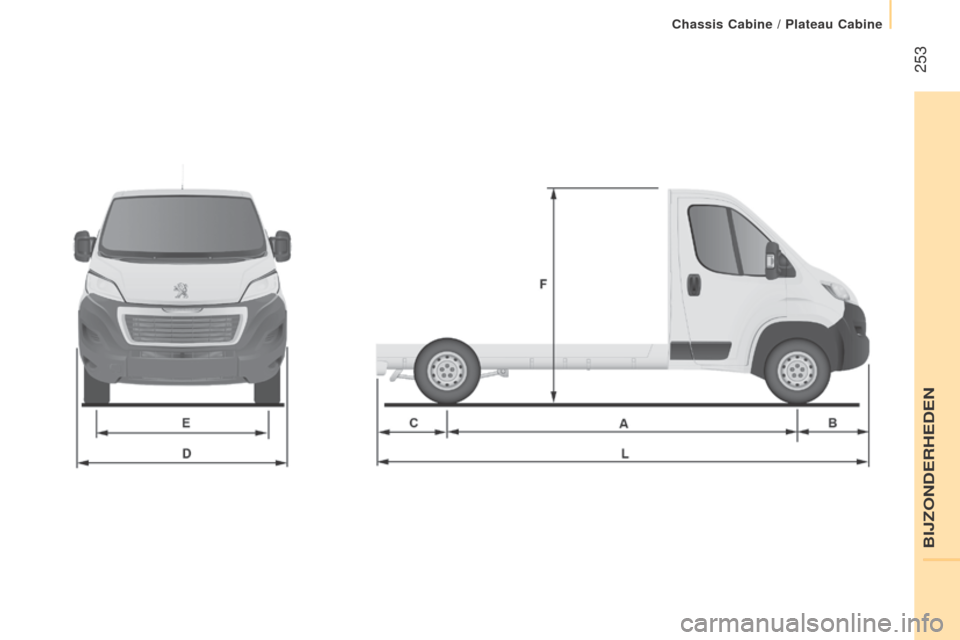

AFMeTIngen
De afmetingen zijn aangegeven in millimeters.
CHASSIS CABIne
P
l AT e AU CABI ne
L1 L2L2S L3L4
lT

otale lengte 49085358570859436208
A Wielbasis 30003450380040354035
B Overhang vóór 948
C Overhang achter 9601225
dTotale breedte (met/zonder buitenspiegels)2508/2050
- Opbouwbreedte 2207
- Maximale opbouwbreedte 2350
eSpoorbreedte vóór1810
- Spoorbreedte achter 1790
- V

ergrote spoorbreedte achter 1980
F Totale hoogte 2153
- Maximale opbouwhoogte 3500
Chassis Cabine / Plateau Cabine

253
boxer_nl_Chap11_Particularites_ed01-2015
BIJZONDERHEDEN
Chassis Cabine / Plateau Cabine

254
boxer_nl_Chap11_Particularites_ed01-2015
PReSenTATIe
Deze dubbele cabine, die leverbaar is op de Chassis Cabine- en de Platea\
u Cabine-
uitvoeringen, is uitgerust met een bank, veiligheidsgordels, een opbergr\
uimte en zijruiten.
Achterbank
Deze ergonomische bank heeft vier
zitplaatsen.
Opbergruimte
Onder de bank bevindt zich een
opbergruimte.
Klap de zitting naar voren om toegang te
krijgen tot deze ruimte.
gebruiksvoorschrift
Klap de zitting van de bank niet op tijdens
het rijden.
Hang geen voorwerpen aan de
bevestigingsstructuur van de cabine.
Vervoer niet meer passagiers dan het aantal
dat vermeld wordt op het kentekenbewijs.
Dubbele cabine

255
boxer_nl_Chap11_Particularites_ed01-2015

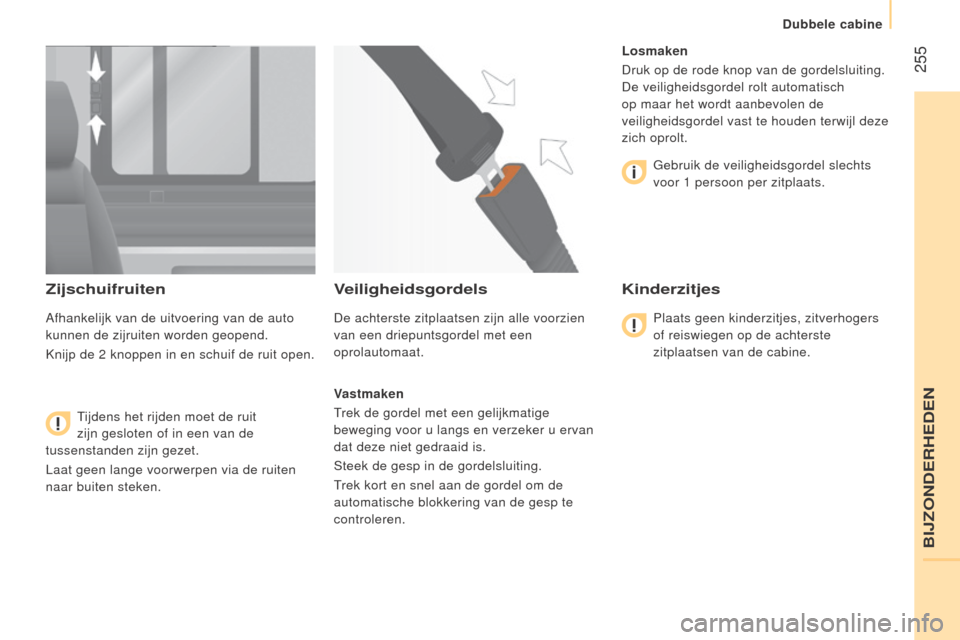

Zijschuifruiten
Afhankelijk van de uitvoering van de auto
kunnen de zijruiten worden geopend.
Knijp de 2 knoppen in en schuif de ruit open.
Tijdens het rijden moet de ruit
zijn gesloten of in een van de
tussenstanden zijn gezet.
Laat geen lange voorwerpen via de ruiten
naar buiten steken.
Veiligheidsgordels
De achterste zitplaatsen zijn alle voorzien
van een driepuntsgordel met een
oprolautomaat.
Vastmaken
Trek de gordel met een gelijkmatige
beweging voor u langs en verzeker u ervan
dat deze niet gedraaid is.
Steek de gesp in de gordelsluiting.
Trek kort en snel aan de gordel om de
automatische blokkering van de gesp te
controleren.
l
osmaken
Druk op de rode knop van de gordelsluiting.
De veiligheidsgordel rolt automatisch
op maar het wordt aanbevolen de
veiligheidsgordel vast te houden terwijl deze
zich oprolt.
Gebruik de veiligheidsgordel slechts
voor 1 persoon per zitplaats.
kinderzitjes
Plaats geen kinderzitjes, zitverhogers
of reiswiegen op de achterste
zitplaatsen van de cabine.
BIJZONDERHEDEN
Dubbele cabine

256
boxer_nl_Chap11_Particularites_ed01-2015

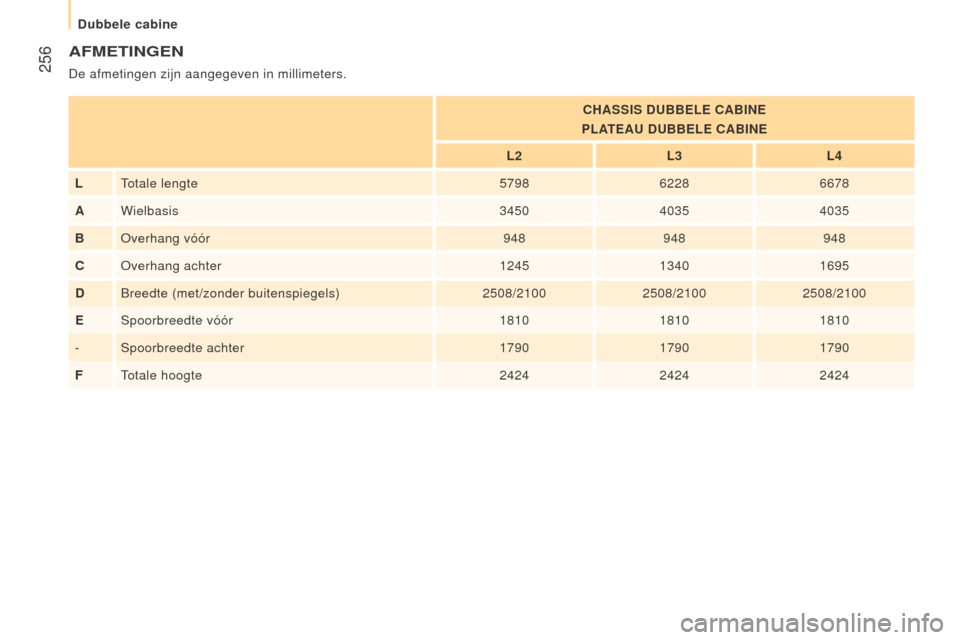

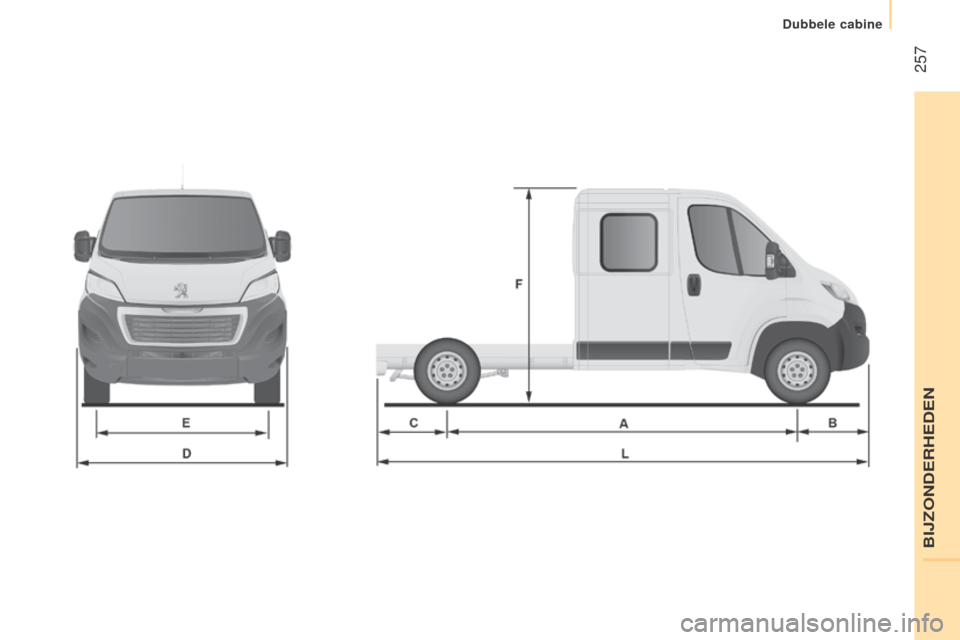

AFMeTIngen
De afmetingen zijn aangegeven in millimeters.CHASSIS d UBB ele CABI ne
P

l AT e AU d UBB ele CABI ne
l
2
l
3
l
4
lT

otale lengte 579862286678
A Wielbasis 345040354035
B Overhang vóór 948948948
C Overhang achter 124513401695
dBreedte (met/zonder buitenspiegels) 2508/21002508/21002508/2100
eSpoorbreedte vóór 181018101810
- Spoorbreedte achter 179017901790
F T

otale hoogte 242424242424
Dubbele cabine

257
boxer_nl_Chap11_Particularites_ed01-2015
BIJZONDERHEDEN
Dubbele cabine

258
boxer_nl_Chap11_Particularites_ed01-2015
PReSenTATIe
De kiepinrichting van de kiepbak werkt met een elektrohydraulische
groep die wordt gevoed door de accu van de auto.
De kiepinrichting wordt bediend door de knoppen op de
afstandsbediening ingedrukt te houden. Deze afstandsbediening is
met een magneet op een steun in de cabine geplaatst.Het naar achteren kantelen wordt bediend via de elektromotor van
de elektrohydraulische groep.
Het terugkantelen wordt bediend via een elektroklep die de
olieretourleiding van de cilinder opent.
Een valbeveiliging beveiligt de kiepbak tijdens de bediening en als
deze naar achteren is gekanteld.
Laadbak
