Peugeot Boxer 2015.5 Manual do proprietário (in Portuguese)

79
boxer_pt_Chap03_Ergo-et-confort_ed01-2015

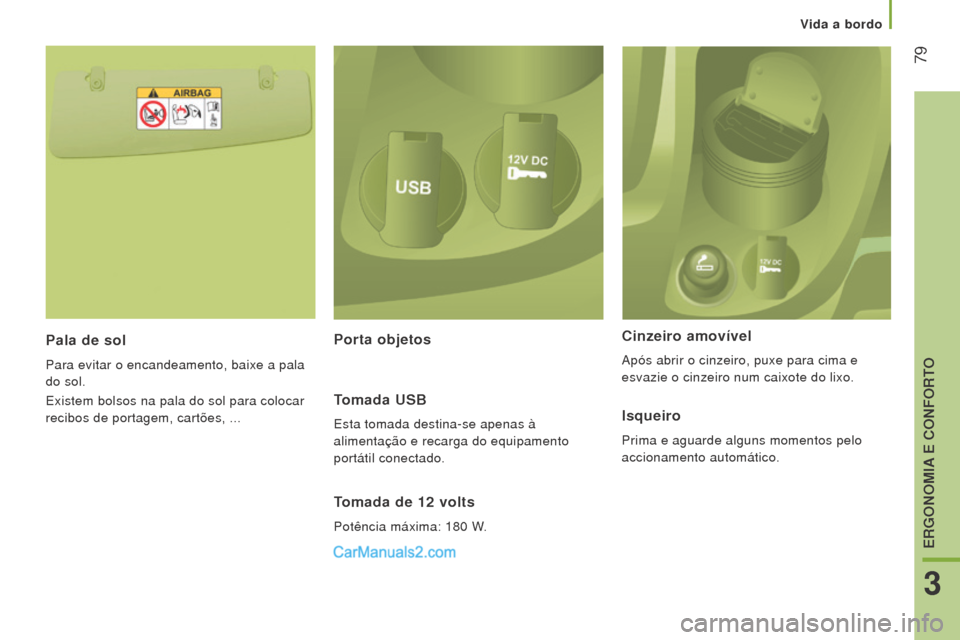

Pala de sol
Para evitar o encandeamento, baixe a pala
do sol.
Existem bolsos na pala do sol para colocar
recibos de portagem, cartões, ...
Tomada de 12 volts
Potência máxima: 180 W.
Cinzeiro amovível
Após abrir o cinzeiro, puxe para cima e
esvazie o cinzeiro num caixote do lixo.
Porta objetos
Tomada u S b
Esta tomada destina-se apenas à
alimentação e recarga do equipamento
portátil conectado.Isqueiro
Prima e aguarde alguns momentos pelo
accionamento automático.
Vida a bordo
3
erGoNomIA e CoNForTo

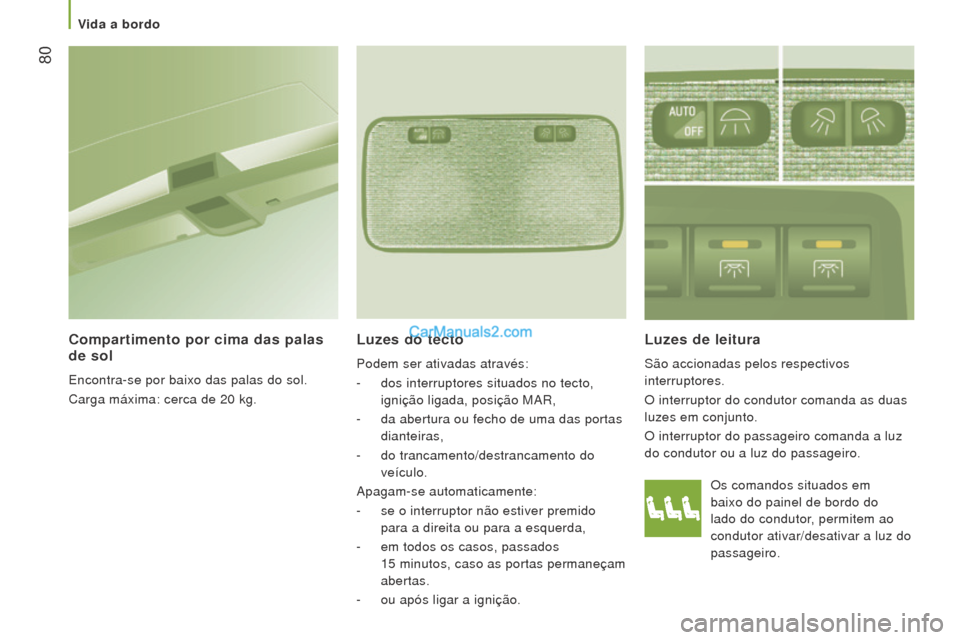

80
boxer_pt_Chap03_Ergo-et-confort_ed01-2015
Os comandos situados em
baixo do painel de bordo do
lado do condutor, permitem ao
condutor ativar/desativar a luz do
passageiro.
luzes de leitura
São accionadas pelos respectivos
interruptores.
O interruptor do condutor comanda as duas
luzes em conjunto.
O interruptor do passageiro comanda a luz
do condutor ou a luz do passageiro.
luzes do tecto
Podem ser ativadas através:
-
dos interruptores situados no tecto,

ignição ligada, posição MAR,
-

da abertura ou fecho de uma das portas

dianteiras,
-

do trancamento/destrancamento do

veículo.
Apagam-se automaticamente:
-

se o interruptor não estiver premido

para a direita ou para a esquerda,
-

em todos os casos, passados

15
minutos, caso as portas permaneçam
abertas.
-

ou após ligar a ignição.
Compartimento por cima das palas
de sol
Encontra-se por baixo das palas do sol.
Carga máxima: cerca de 20 kg.
Vida a bordo

81
boxer_pt_Chap03_Ergo-et-confort_ed01-2015

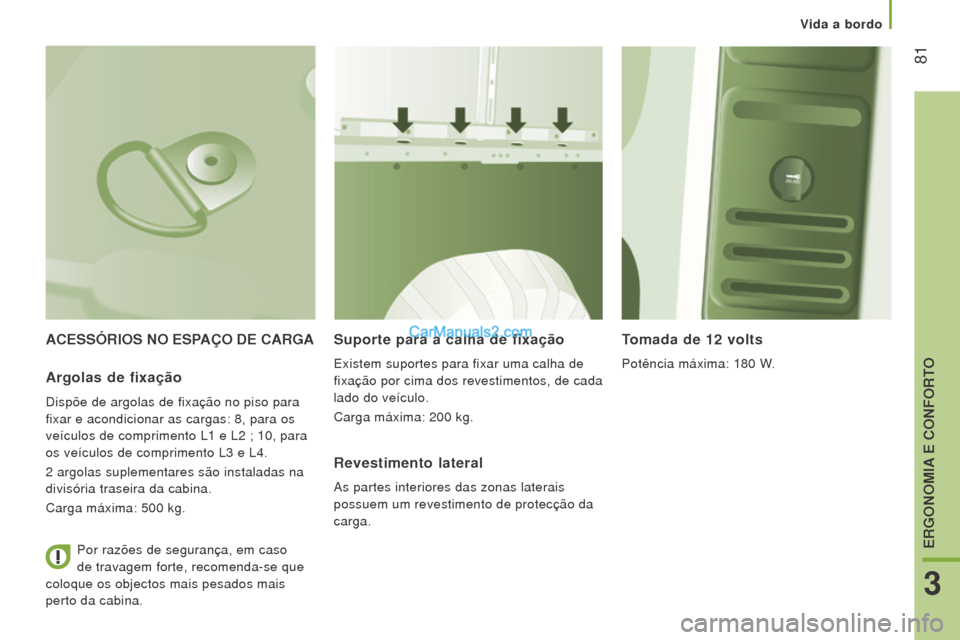

ACeSSÓrIoS No eSPAÇo De CArGASuporte para a calha de fixação
Existem suportes para fixar uma calha de
fixação por cima dos revestimentos, de cada
lado do veículo.
Carga máxima: 200 kg.
Tomada de 12 volts
Potência máxima: 180 W.Argolas de fixação
Dispõe de argolas de fixação no piso para
fixar e acondicionar as cargas: 8, para os
veículos de comprimento L1 e L2 ; 10, para
os veículos de comprimento L3
e L4.
2
argolas suplementares são instaladas na
divisória traseira da cabina.
Carga máxima: 500
kg.
revestimento lateral
As partes interiores das zonas laterais
possuem um revestimento de protecção da
carga.
Por razões de segurança, em caso
de travagem forte, recomenda-se que
coloque os objectos mais pesados mais
perto da cabina.
Vida a bordo
3
erGoNomIA e CoNForTo

82
boxer_pt_Chap03_Ergo-et-confort_ed01-2015

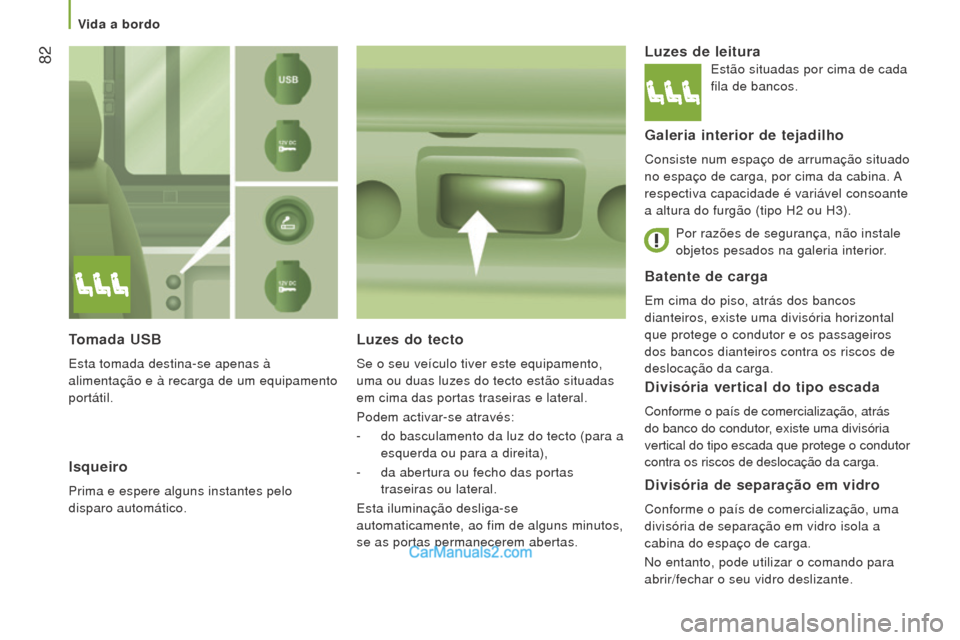

batente de carga
Em cima do piso, atrás dos bancos
dianteiros, existe uma divisória horizontal
que protege o condutor e os passageiros
dos bancos dianteiros contra os riscos de
deslocação da carga.
luzes do tecto
Se o seu veículo tiver este equipamento,
uma ou duas luzes do tecto estão situadas
em cima das portas traseiras e lateral.
Podem activar-se através:
-
do basculamento da luz do tecto (para a

esquerda ou para a direita),
-

da abertura ou fecho das portas

traseiras ou lateral.
Esta iluminação desliga-se
automaticamente, ao fim de alguns minutos,
se as portas permanecerem abertas.
luzes de leitura
Galeria interior de tejadilho
Consiste num espaço de arrumação situado
no espaço de carga, por cima da cabina. A
respectiva capacidade é variável consoante
a altura do furgão (tipo H2 ou H3).
Divisória vertical do tipo escada
Conforme o país de comercialização, atrás
do banco do condutor, existe uma divisória
vertical do tipo escada que protege o condutor
contra os riscos de deslocação da carga.
Divisória de separação em vidro
Conforme o país de comercialização, uma
divisória de separação em vidro isola a
cabina do espaço de carga.
No entanto, pode utilizar o comando para
abrir/fechar o seu vidro deslizante.
Tomada uSb
Esta tomada destina-se apenas à
alimentação e à recarga de um equipamento
portátil.
Isqueiro
Prima e espere alguns instantes pelo
disparo automático. Por razões de segurança, não instale
objetos pesados na galeria interior.
Estão situadas por cima de cada
fila de bancos.
Vida a bordo

83
boxer_pt_Chap03_Ergo-et-confort_ed01-2015

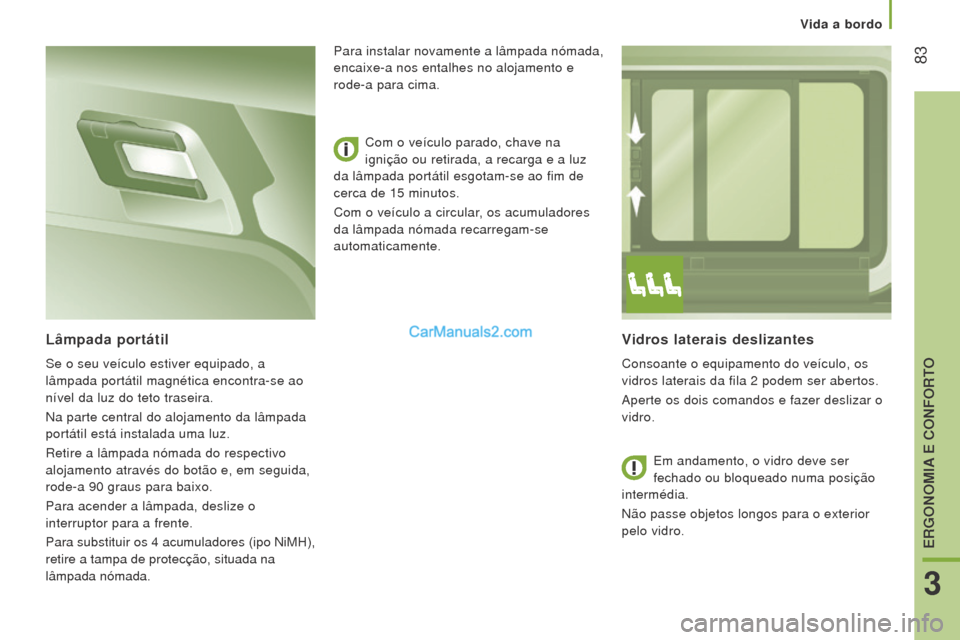

Vidros laterais deslizantes
Consoante o equipamento do veículo, os
vidros laterais da fila 2 podem ser abertos.
Aperte os dois comandos e fazer deslizar o
vidro.
lâmpada portátil
Se o seu veículo estiver equipado, a
lâmpada portátil magnética encontra-se ao
nível da luz do teto traseira.
Na parte central do alojamento da lâmpada
portátil está instalada uma luz.
Retire a lâmpada nómada do respectivo
alojamento através do botão e, em seguida,
rode-a 90
graus para baixo.
Para acender a lâmpada, deslize o
interruptor para a frente.
Para substituir os 4
acumuladores (ipo NiMH),
retire a tampa de protecção, situada na
lâmpada nómada. Com o veículo parado, chave na
ignição ou retirada, a recarga e a luz
da lâmpada portátil esgotam-se ao fim de
cerca de 15 minutos.
Com o veículo a circular, os acumuladores
da lâmpada nómada recarregam-se
automaticamente. Para instalar novamente a lâmpada nómada,
encaixe-a nos entalhes no alojamento e
rode-a para cima.
Em andamento, o vidro deve ser
fechado ou bloqueado numa posição
intermédia.
Não passe objetos longos para o exterior
pelo vidro.
Vida a bordo
3
erGoNomIA e CoNForTo

84
boxer_pt_Chap03_Ergo-et-confort_ed01-2015

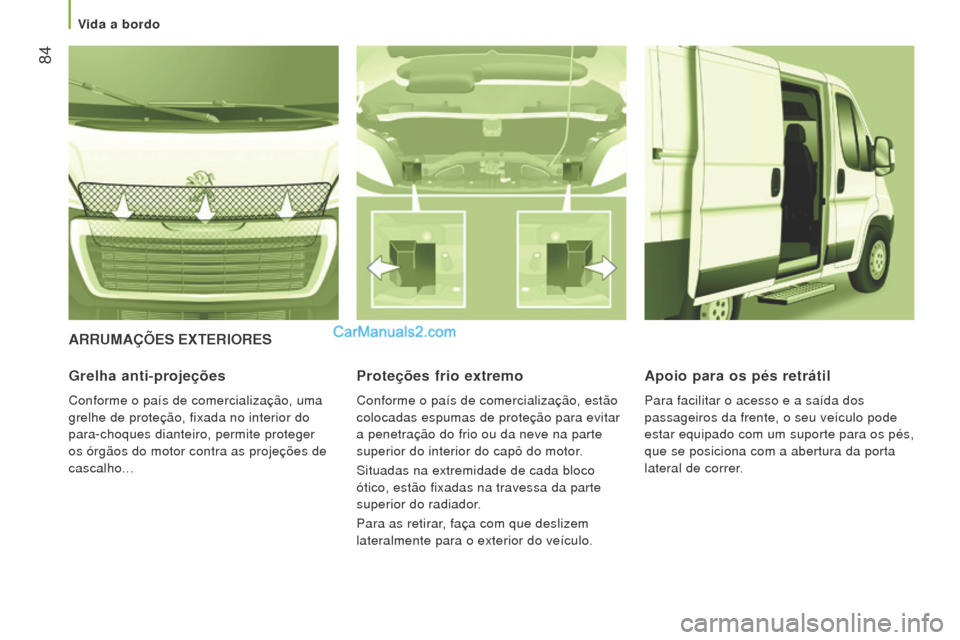

ArrumAÇÕeS exTerIoreS
Grelha anti-projeções
Conforme o país de comercialização, uma
grelhe de proteção, fixada no interior do
para-choques dianteiro, permite proteger
os órgãos do motor contra as projeções de
cascalho...
Proteções frio extremo
Conforme o país de comercialização, estão
colocadas espumas de proteção para evitar
a penetração do frio ou da neve na parte
superior do interior do capô do motor.
Situadas na extremidade de cada bloco
ótico, estão fixadas na travessa da parte
superior do radiador.
Para as retirar, faça com que deslizem
lateralmente para o exterior do veículo.
Apoio para os pés retrátil
Para facilitar o acesso e a saída dos
passageiros da frente, o seu veículo pode
estar equipado com um suporte para os pés,
que se posiciona com a abertura da porta
lateral de correr.
Vida a bordo

85
boxer_pt_Chap03_Ergo-et-confort_ed01-2015
reTroVISoreS
r
etrovisores exteriores
Estão divididos em duas zonas:
A - Espelho alto
b

- Espelho baixo
O espelho dos retrovisores tem a forma
esférica, para alargar o campo de visão
lateral. Os objectos observados estão, na
realidade, mais perto do que parecem. É
necessário ter isso em conta para avaliar
correctamente a distância.
A estrutura do retrovisor integra o indicador
lateral de direcção e as antenas, consoante
os equipamentos disponíveis a bordo (GPS,
telemóvel, Rádio, ...).
Comandos eléctricos
A chave da ignição deverá encontrar-se na
posição m A r .
Rode o comando para seleccionar uma zona
do retrovisor.
1

Retrovisor do condutor:
A1

- Espelho alto
b

1 - Espelho baixo
De seguida, manobre o comando no sentido
de regulação pretendido.
2

Retrovisor do passageiro:
A2

- Espelho alto
b

2 - Espelho baixo
De seguida, manobre o comando no sentido
de regulação pretendido.
retrovisor interior
A alavanca que se encontra no rebordo
inferior permite colocar o retrovisor em duas
posições.
Posição de dia, a alavanca está
pressionada.
Posição de noite, para o antiencadeamento,
puxe a alavanca na sua direcção.
rebatimento eléctrico
Prima este comando.
Desembaciamento dos
retrovisores
Prima o botão de desembaciamento
do óculo traseiro.
retrovisores e vidros
3
erGoNomIA e CoNForTo

86
boxer_pt_Chap03_Ergo-et-confort_ed01-2015

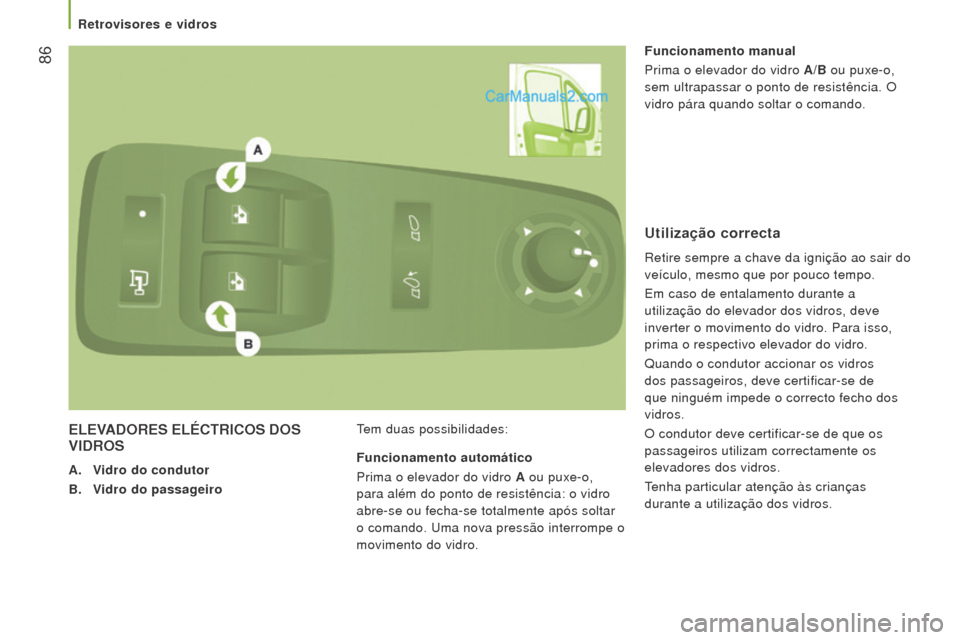

eleVADoreS elÉCTrICoS DoS VIDro S
A. Vidro do condutor
b

.
V
idro do passageiro Tem duas possibilidades: Funcionamento manual
Prima o elevador do vidro A/ b ou puxe-o,
sem ultrapassar o ponto de resistência. O
vidro pára quando soltar o comando.
Funcionamento automático
Prima o elevador do vidro A ou puxe-o,
para além do ponto de resistência: o vidro
abre-se ou fecha-se totalmente após soltar
o comando. Uma nova pressão interrompe o
movimento do vidro.
utilização correcta
Retire sempre a chave da ignição ao sair do
veículo, mesmo que por pouco tempo.
Em caso de entalamento durante a
utilização do elevador dos vidros, deve
inverter o movimento do vidro. Para isso,
prima o respectivo elevador do vidro.
Quando o condutor accionar os vidros
dos passageiros, deve certificar-se de
que ninguém impede o correcto fecho dos
vidros.
O condutor deve certificar-se de que os
passageiros utilizam correctamente os
elevadores dos vidros.
Tenha particular atenção às crianças
durante a utilização dos vidros.
retrovisores e vidros

87
boxer_pt_Chap04_Technologie-a-bord_ed01-2015

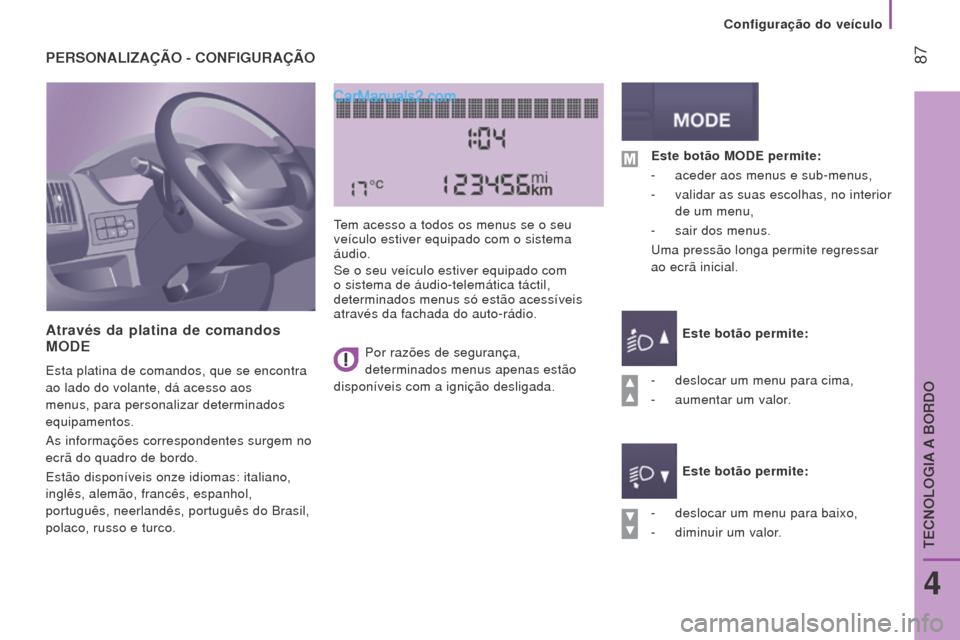

PerSoNAlIZAÇÃo - CoNFIGurAÇÃo
Através da platina de comandos
mo

D e
Esta platina de comandos, que se encontra
ao lado do volante, dá acesso aos
menus, para personalizar determinados
equipamentos.
As informações correspondentes surgem no
ecrã do quadro de bordo.
Estão disponíveis onze idiomas: italiano,
inglês, alemão, francês, espanhol,
português, neerlandês, português do Brasil,
polaco, russo e turco. Tem acesso a todos os menus se o seu
veículo estiver equipado com o sistema
áudio.
Se o seu veículo estiver equipado com
o sistema de áudio-telemática táctil,
determinados menus só estão acessíveis
através da fachada do auto-rádio.
-
deslocar um menu para baixo,
-


diminuir um valor
.
e
ste botão mo D e permite:
-
aceder aos menus e sub-menus,
-

validar as suas escolhas, no interior

de um menu,
-
sair dos menus.
Uma pressão longa permite regressar

ao ecrã inicial.
e
ste botão permite:
e

ste botão permite:
-
deslocar um menu para cima,
-

aumentar um valor
.
Por razões de segurança,
determinados menus apenas estão
disponíveis com a ignição desligada.
Configuração do veículo
4
TECNOLOGIA A BORDO

88
boxer_pt_Chap04_Technologie-a-bord_ed01-2015

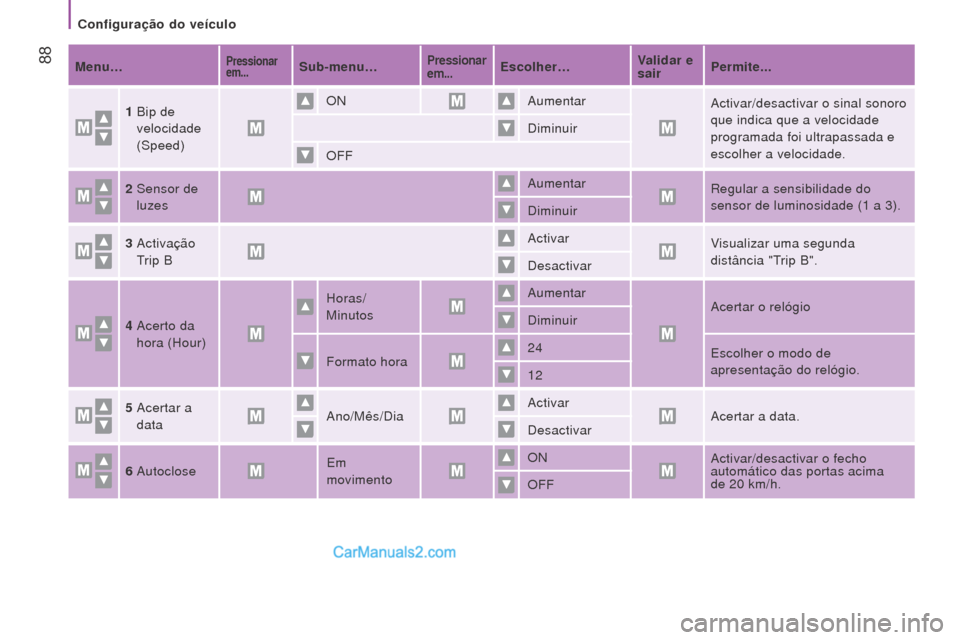

menu…Pressionar
em...Sub-menu…Pressionar
em...escolher…V alidar e
sair Permite...
1

Bip de
velocidade
(Speed) ON
Aumentar
Activar/desactivar o sinal sonoro
que indica que a velocidade
programada foi ultrapassada e
escolher a velocidade.
Diminuir
OFF
2

Sensor de
luzes Aumentar
Regular a sensibilidade do
sensor de luminosidade (1
a 3).
Diminuir
3

Activação
Trip B Activar
Visualizar uma segunda
distância "Trip B".
Desactivar
4

Acerto da
hora (Hour) Horas/
Minutos
Aumentar
Acertar o relógio
Diminuir
Formato hora 24
Escolher o modo de
apresentação do relógio.
12
5

Acertar a
data Ano/Mês/Dia Activar
Acertar a data.
Desactivar
6

Autoclose E

m
movimento ON
Activar/desactivar o fecho
automático das portas acima
de 20
km/h.
OFF
Configuração do veículo
