Peugeot Boxer 2016 Instrukcja Obsługi (in Polish)

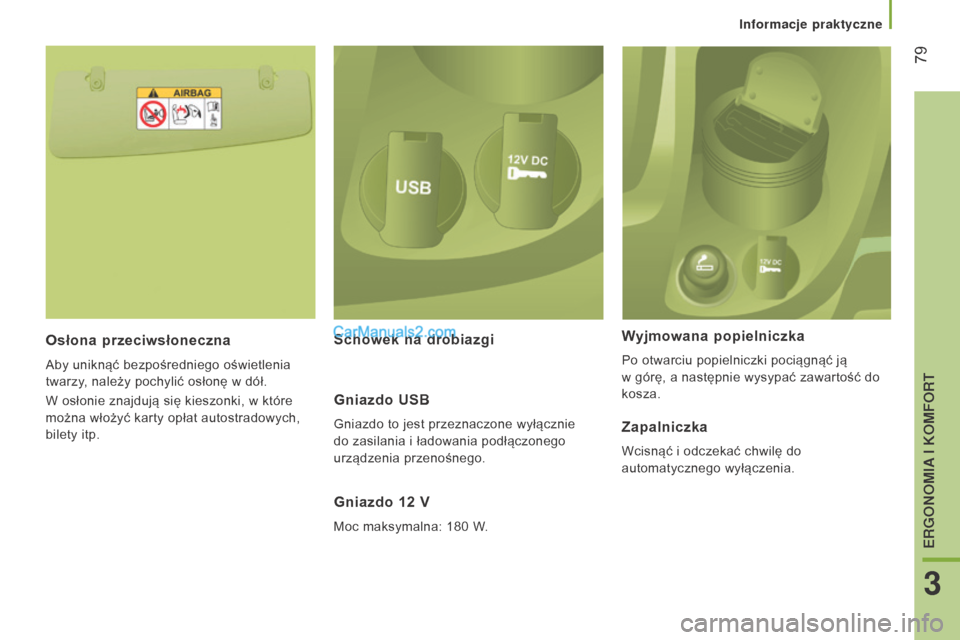

79
boxer_pl_Chap03_Ergo-et-confort_ed01-2015
Osłona przeciwsłoneczna
Aby uniknąć bezpośredniego oświetlenia
twarzy, należy pochylić osłonę w dół.
W osłonie znajdują się kieszonki, w
które
można włożyć karty opłat autostradowych,
bilety itp.
gniazdo 12 V
Moc maksymalna: 180 W.
Wyjmowana popielniczka
Po otwarciu popielniczki pociągnąć ją
w górę, a następnie wysypać zawartość do
kosza.
Schowek na drobiazgi
g

niazdo
u
SB
Gniazdo to jest przeznaczone wyłącznie
do zasilania i ładowania podłączonego
urządzenia przenośnego.Zapalniczka
Wcisnąć i odczekać chwilę do
automatycznego wyłączenia.
Informacje praktyczne
3
ERGONOMIA I KOMFORT

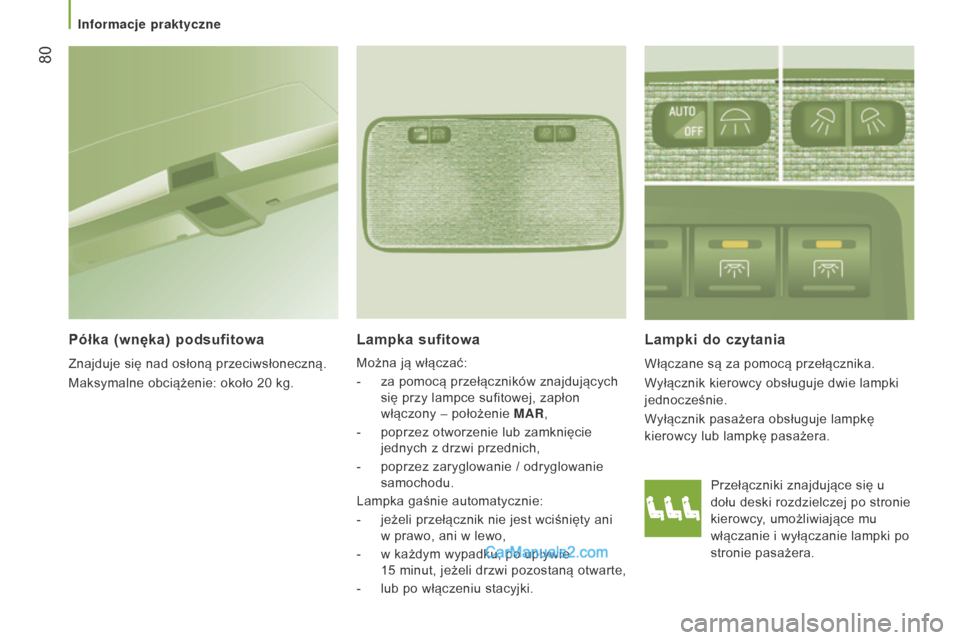

80
boxer_pl_Chap03_Ergo-et-confort_ed01-2015
Przełączniki znajdujące się u
dołu deski rozdzielczej po stronie
kierowcy, umożliwiające mu
włączanie i wyłączanie lampki po
stronie pasażera.
lampki do czytania
Włączane są za pomocą przełącznika.
Wyłącznik kierowcy obsługuje dwie lampki
jednocześnie.
Wyłącznik pasażera obsługuje lampkę
kierowcy lub lampkę pasażera.
lampka sufitowa
Można ją włączać:
-

za pomocą przełączników znajdujących

się przy lampce sufitowej, zapłon
włączony – położenie MAR,
-

poprzez otworzenie lub zamknięcie

jednych z
drzwi przednich,
-

poprzez zaryglowanie / odryglowanie

samochodu.
Lampka gaśnie automatycznie:
-

jeżeli przełącznik nie jest wciśnięty ani

w
prawo, ani w lewo,
-

w każdym wypadku, po upływie

15
minut, jeżeli drzwi pozostaną otwarte,
-

lub po włączeniu stacyjki.
Półka (wnęka) podsufitowa
Znajduje się nad osłoną przeciwsłoneczną.
Maksymalne obciążenie: około 20 kg.
Informacje praktyczne

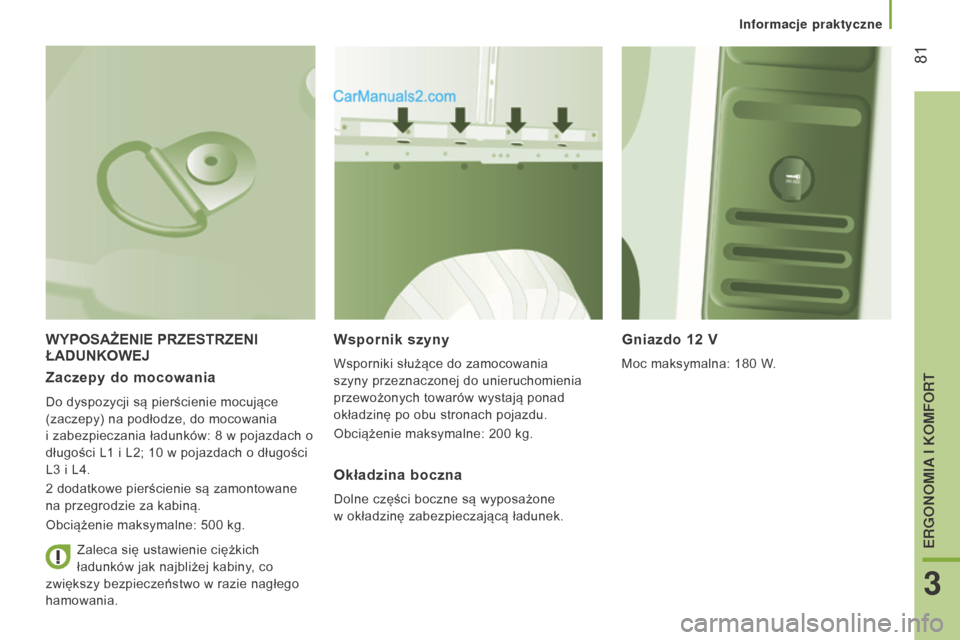

81
boxer_pl_Chap03_Ergo-et-confort_ed01-2015
WyPOSAŻEnIE PRZESTRZEnI ŁADun KOWE j Wspornik szyny
Wsporniki służące do zamocowania
szyny przeznaczonej do unieruchomienia
przewożonych towarów wystają ponad
okładzinę po obu stronach pojazdu.
Obciążenie maksymalne: 200
kg.
gniazdo 12 V
Moc maksymalna: 180 W.Zaczepy do mocowania
Do dyspozycji są pierścienie mocujące
(zaczepy) na podłodze, do mocowania
i zabezpieczania ładunków: 8 w pojazdach o
długości L1
i L2; 10 w pojazdach o długości
L3
i L4.
2
dodatkowe pierścienie są zamontowane
na przegrodzie za kabiną.
Obciążenie maksymalne: 500
kg.
Okładzina boczna
Dolne części boczne są wyposażone
w okładzinę zabezpieczającą ładunek.
Zaleca się ustawienie ciężkich
ładunków jak najbliżej kabiny, co
zwiększy bezpieczeństwo w

razie nagłego
hamowania.
Informacje praktyczne
3
ERGONOMIA I KOMFORT

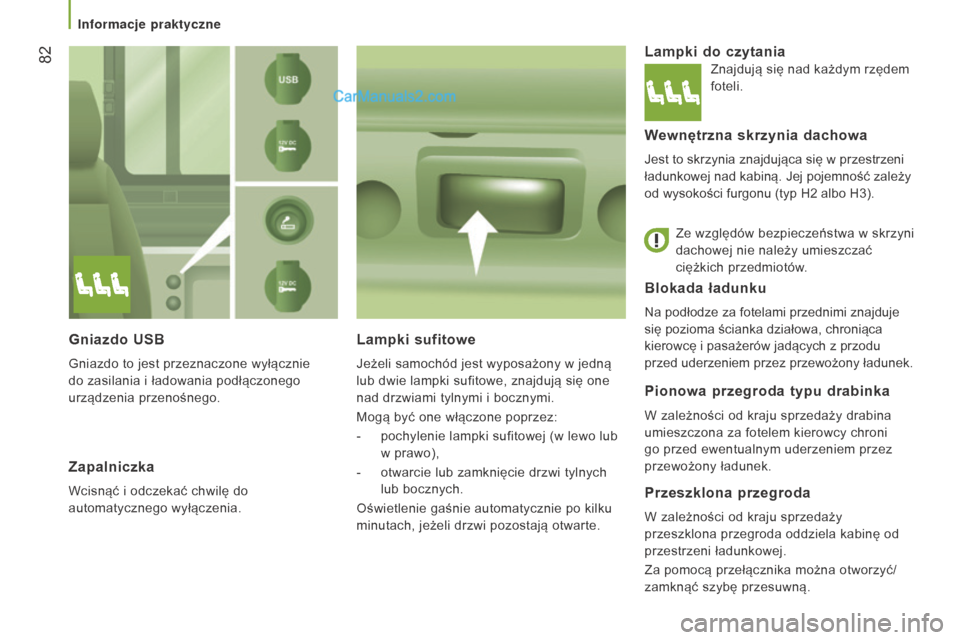

82
boxer_pl_Chap03_Ergo-et-confort_ed01-2015
Blokada ładunku
Na podłodze za fotelami przednimi znajduje
się pozioma ścianka działowa, chroniąca
kierowcę i pasażerów jadących z przodu
przed uderzeniem przez przewożony ładunek.
lampki sufitowe
Jeżeli samochód jest wyposażony w jedną
lub dwie lampki sufitowe, znajdują się one
nad drzwiami tylnymi i
bocznymi.
Mogą być one włączone poprzez:
-

pochylenie lampki sufitowej (w lewo lub

w
prawo),
-

otwarcie lub zamknięcie drzwi tylnych

lub bocznych.
Oświetlenie gaśnie automatycznie po kilku
minutach, jeżeli drzwi pozostają otwarte.
lampki do czytania
W ewnętrzna skrzynia dachowa
Jest to skrzynia znajdująca się w przestrzeni
ładunkowej nad kabiną. Jej pojemność zależy
od wysokości furgonu (typ H2
albo H3).
Pionowa przegroda typu drabinka
W zależności od kraju sprzedaży drabina
umieszczona za fotelem kierowcy chroni
go przed ewentualnym uderzeniem przez
przewożony ładunek.
Przeszklona przegroda
W zależności od kraju sprzedaży
przeszklona przegroda oddziela kabinę od
przestrzeni ładunkowej.
Za pomocą przełącznika można otworzyć/
zamknąć szybę przesuwną.
gniazdo uSB
Gniazdo to jest przeznaczone wyłącznie
do zasilania i
ładowania podłączonego
urządzenia przenośnego.
Zapalniczka
Wcisnąć i odczekać chwilę do
automatycznego wyłączenia. Ze względów bezpieczeństwa w
skrzyni
dachowej nie należy umieszczać
ciężkich przedmiotów. Znajdują się nad każdym rzędem
foteli.
Informacje praktyczne

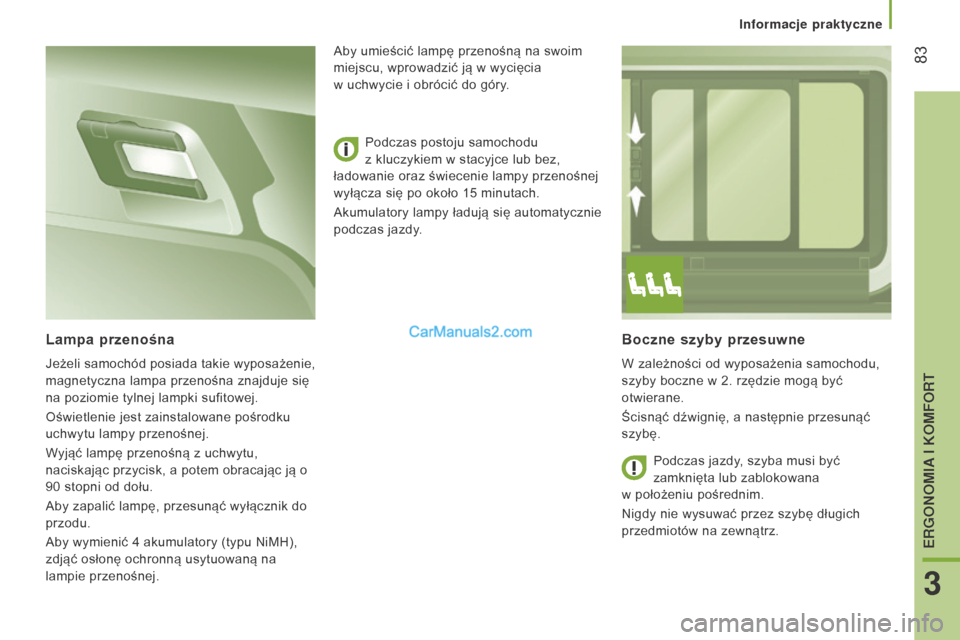

83
boxer_pl_Chap03_Ergo-et-confort_ed01-2015
Boczne szyby przesuwne
W zależności od wyposażenia samochodu,
szyby boczne w 2. rzędzie mogą być
otwierane.
Ścisnąć dźwignię, a następnie przesunąć
szybę.
lampa przenośna
Jeżeli samochód posiada takie wyposażenie,
magnetyczna lampa przenośna znajduje się
na poziomie tylnej lampki sufitowej.
Oświetlenie jest zainstalowane pośrodku
uchwytu lampy przenośnej.
Wyjąć lampę przenośną z
uchwytu,
naciskając przycisk, a potem obracając ją o
90
stopni od dołu.
Aby zapalić lampę, przesunąć wyłącznik do
przodu.
Aby wymienić 4
akumulatory (typu NiMH),
zdjąć osłonę ochronną usytuowaną na
lampie przenośnej. Podczas postoju samochodu
z
kluczykiem w stacyjce lub bez,
ładowanie oraz świecenie lampy przenośnej
wyłącza się po około 15 minutach.
Akumulatory lampy ładują się automatycznie
podczas jazdy. Aby umieścić lampę przenośną na swoim
miejscu, wprowadzić ją w wycięcia
w uchwycie i obrócić do góry.
Podczas jazdy, szyba musi być
zamknięta lub zablokowana
w
położeniu pośrednim.
Nigdy nie wysuwać przez szybę długich
przedmiotów na zewnątrz.
Informacje praktyczne
3
ERGONOMIA I KOMFORT

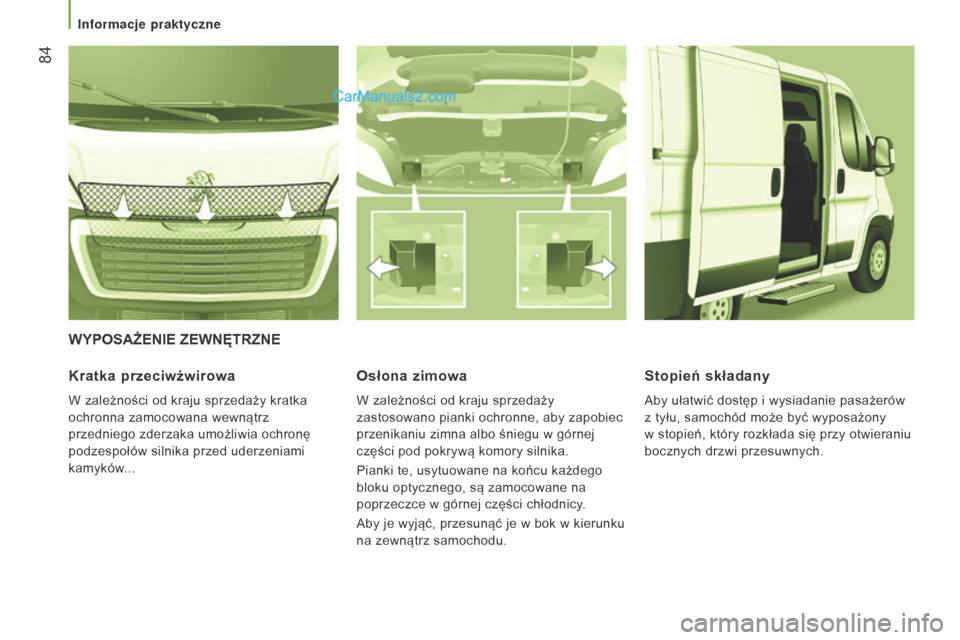

84
boxer_pl_Chap03_Ergo-et-confort_ed01-2015
WyPOSAŻEnIE ZEWnęTRZnE
Kratka
przeciwżwirowa
W zależności od kraju sprzedaży kratka
ochronna zamocowana wewnątrz
przedniego zderzaka umożliwia ochronę
podzespołów silnika przed uderzeniami
kamyków...
Osłona zimowa
W zależności od kraju sprzedaży
zastosowano pianki ochronne, aby zapobiec
przenikaniu zimna albo śniegu w
górnej
części pod pokrywą komory silnika.
Pianki te, usytuowane na końcu każdego
bloku optycznego, są zamocowane na
poprzeczce w
górnej części chłodnicy.
Aby je wyjąć, przesunąć je w
bok w kierunku
na zewnątrz samochodu.
Stopień składany
Aby ułatwić dostęp i wysiadanie pasażerów
z tyłu, samochód może być wyposażony
w
stopień, który rozkłada się przy otwieraniu
bocznych drzwi przesuwnych.
Informacje praktyczne

85
boxer_pl_Chap03_Ergo-et-confort_ed01-2015
LUSTERKA WSTECZNE
l
usterka zewnętrzne
Podzielone są na dwie strefy:
A - Powierzchnia górna
B - Powierzchnia dolna
Powierzchnia lusterek ma formę wypukłą,
co ma na celu zwiększenie pola widzenia.
Obserwowane w
lusterku obiekty są
w
rzeczywistości o wiele bliżej, niż to się
wydaje. Należy wziąć to pod uwagę, aby
prawidłowo ocenić odległość.
Skorupa lusterka posiada wbudowany
kierunkowskaz boczny oraz anteny,
w
zależności od wyposażenia pojazdu
(GPS, GSM, Radio, ...).
Elektryczne elementy sterujące
Kluczyk stacyjki powinien znajdować się
w położeniu MAR.
Przekręcić pokrętło, aby wybrać strefę
lusterka.
1

Lusterko wsteczne kierowcy:
A1

- Powierzchnia górna
B1
- Powierzchnia dolna
Następnie, poruszać pokrętłem, w
celu
regulacji lusterka.
2

Lusterko wsteczne pasażera:
A2

- Powierzchnia górna
B2
- Powierzchnia dolna
Następnie, poruszać pokrętłem, w
celu
regulacji lusterka.
lusterko wewnętrzne
Dźwignia umieszczona w dolnej części
umożliwia ustawienie lusterka wstecznego
w
dwóch położeniach.
Położenie dzienne, dźwignia popchnięta.
Położenie nocne, zapobiegające oślepieniu,
pociągnąć dźwignię do siebie.
Elektryczne składanie
lusterka
Nacisnąć przełącznik.
Odmrażanie lusterek
wstecznych
Nacisnąć przełącznik odmrażania
tylnej szyby.
Lusterka wsteczne i szyby
3
ERGONOMIA I KOMFORT

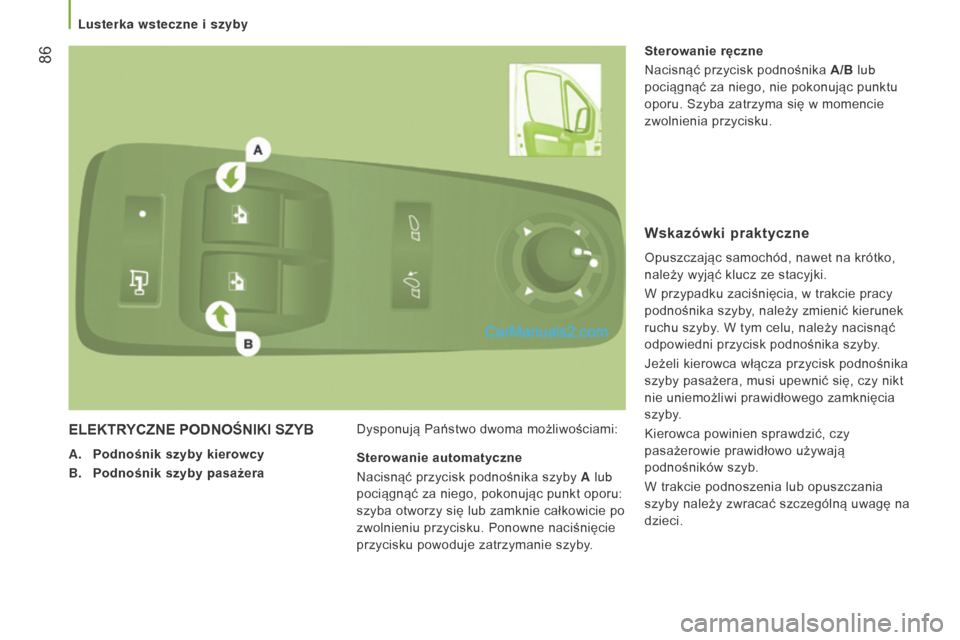

86
boxer_pl_Chap03_Ergo-et-confort_ed01-2015
ElEKTRyCZ n E POD n OŚ n IKI SZ y B
A. Podnośnik szyby kierowcy
B.
Podnośnik szyby pasażera Dysponują Państwo dwoma możliwościami: Sterowanie ręczne
Nacisnąć przycisk podnośnika
A/B lub
pociągnąć za niego, nie pokonując punktu
oporu. Szyba zatrzyma się w momencie
zwolnienia przycisku.
Sterowanie automatyczne
Nacisnąć przycisk podnośnika szyby A lub
pociągnąć za niego, pokonując punkt oporu:
szyba otworzy się lub zamknie całkowicie po
zwolnieniu przycisku. Ponowne naciśnięcie
przycisku powoduje zatrzymanie szyby.
Wskazówki praktyczne
Opuszczając samochód, nawet na krótko,
należy wyjąć klucz ze stacyjki.
W przypadku zaciśnięcia, w
trakcie pracy
podnośnika szyby, należy zmienić kierunek
ruchu szyby. W
tym celu, należy nacisnąć
odpowiedni przycisk podnośnika szyby.
Jeżeli kierowca włącza przycisk podnośnika
szyby pasażera, musi upewnić się, czy nikt
nie uniemożliwi prawidłowego zamknięcia
szyby.
Kierowca powinien sprawdzić, czy
pasażerowie prawidłowo używają
podnośników szyb.
W trakcie podnoszenia lub opuszczania
szyby należy zwracać szczególną uwagę na
dzieci.
Lusterka wsteczne i szyby

87
boxer_pl_Chap04_Technologie-a-bord_ed01-2015
PERSONALIZACJA - KONFIGURACJA
Za

pomocą panelu sterowania
m
ODE
Ten panel sterowania, usytuowany
z boku kierownicy, daje dostęp do menu
umożliwiających personalizację niektórych
elementów wyposażenia.
Odpowiednie informacje ukazują się na
wyświetlaczu zestawu wskaźników.
Obsługa dostępna jest w
jedenastu
językach: włoskim, angielskim, niemieckim,
francuskim, hiszpańskim, portugalskim,
holenderskim, brazylijskim, polskim,
rosyjskim i
tureckim. Jeżeli samochód jest wyposażony w
system
audio, daje on dostęp do wszystkich menu.
Jeżeli samochód jest wyposażony w system
audio - telematyki z ekranem dotykowym,
niektóre menu są dostępne tylko poprzez
panel sterowania radioodtwarzacza.
-
przewijanie menu w
dół,
-

zmniejszanie wartości.
Przycisk

m ODE umożliwia:
-
dostęp do menu i
podmenu,
-
zatwierdzenie wyboru wewnątrz

menu,
-
wyjście z
menu.
Długie wciśnięcie przycisku powoduje
powrót do ekranu głównego.
Ten przycisk umożliwia:
Ten przycisk umożliwia:
-

przewijanie menu do góry
,
-

zwiększenie wartości.
Ze względów bezpieczeństwa niektóre


menu są dostępne wyłącznie przy
wyłączonym zapłonie.
Konfiguracja pojazdu
4
TECHNOLOGIA NA POKŁADZIE

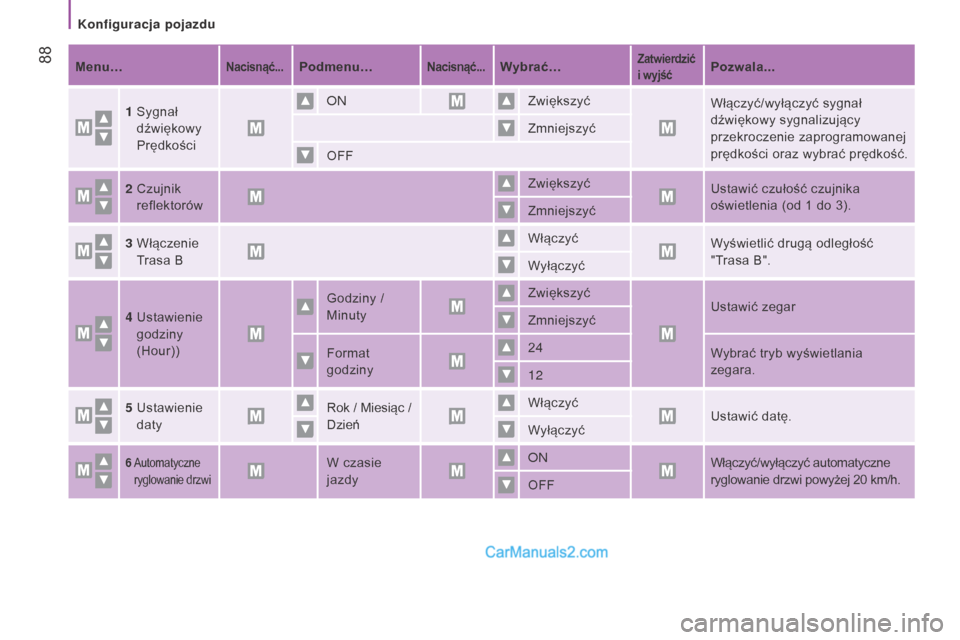

88
boxer_pl_Chap04_Technologie-a-bord_ed01-2015
menu…nacisnąć...Podmenu…nacisnąć...Wybrać…Zatwierdzić
i wyjśćPozwala...
1

Sygnał


dźwiękowy
Prędkości ON
Zwiększyć
Włączyć/wyłączyć sygnał
dźwiękowy sygnalizujący
przekroczenie zaprogramowanej
prędkości oraz wybrać prędkość.
Zmniejszyć
OFF
2

Czujnik


reflektorów Zwiększyć
Ustawić czułość czujnika
oświetlenia (od 1
do 3).
Zmniejszyć
3
Włączenie


Trasa B Włączyć
Wyświetlić drugą odległość
"Trasa B".
Wyłączyć
4

Ustawienie


godziny
(Hour)) Godziny /
Minuty
Zwiększyć
Ustawić zegar
Zmniejszyć
Format
godziny 24
Wybrać tryb wyświetlania
zegara.
12
5

Ustawienie


daty Rok / Miesiąc /

Dzień Włączyć
Ustawić datę.
Wyłączyć
6 Automatyczne
ryglowanie drzwiW czasie
jazdy ON
Włączyć/wyłączyć automatyczne
ryglowanie drzwi powyżej 20
km/h.
OFF
Konfiguracja pojazdu
