Adblue Peugeot Boxer 2020 Instruktionsbog (in Danish)

3
Indhold
Snekæder 92
Kørsel med anhænger 93
Anhængertræk med aftagelig trækkrog 93
Loftsmonteret bæresystem 95
Motorhjelm 95
Dieselmotorer 96
Kontrol af olie- og væskestande 97
Kontroller 99
AdBlue® (BlueHDi-motorer) 102
8Problemløsning
Dækreparationssæt 105
Reservehjul 106
Udskiftning af en pære 11 2
Udskiftning af en sikring 11 712 V batteri 121
Bugsering 123
9Tekniske specifikationer
Specifikationer for motorer
og anhængervægte 125
Dieselmotorer 126
Vægte 127
Mål 129
Identifikationsafmærkning 133
Ordliste 134
10Særlige forhold
Mandskabskabine 137
Chassiskabine/ladvognskabine 137
Dobbeltkabine 142
Aflæsning bagtil 146
11Audiosystem
Gør først dette 152
Betjeningsknapper/-greb ved rattet 152
Radio 153
Medieafspillere 153
Telefon 154
Konfiguration 155
Talekommandoer
155
12 Touch-skærmens lyd- og telematiksystem.
Gør først dette
159
Betjeningsknapper/-greb ved rattet 160
Menuer 160
Radio 161
DAB-radio (Digital Audio Broadcasting) 162
Medieafspillere 162
Navigation 164
Telefon 167
Informationer om bilen 169
Konfiguration 169
Talekommandoer 170
13ALPINE® X902D-system
Gør først dette 173
Menuer 174
 ■
Alfabetisk indholdsfortegnelse

9
Instrumenter
1– HC (uforbrændt kulbrinte).– NOx (kvælstofilte) er registreret af iltsensorer placerest nedstrøms for katalysatorerne og– partikler.Udfør (3) hurtigt.
DæktrykregistreringFast.
Et dæk er fladt eller punkteret.
Udfør (1).
Skift dæk eller reparer det.
Fast.
Der er fejl på en sensor.
Udfør (3).
VejstribealarmBlinker efterfulgt af et lydsignal.
Ufrivillig krydsning af en linje til
højre eller venstre er blevet registreret.
Drej rattet i modsat retning for at genoptage
bilens køreretning.
Lyser konstant, efterfulgt af et lydsignal.
Vejstribealarmsystemet er defekt.
Rengør forruden.
Hvis problemet varer ved, skal du udføre (3).
Elektronisk startspærreFast.
Den isatte bilnøgle genkendes ikke.
Motoren kan ikke starte.
Skift nøgle og foretag (3) for at få nøglen
kontrolleret.
Lyser i cirka 10 sekunder, når tændingen
tilsluttes.
Alarmen er blevet udløst. Foretag (3) for at kontrollere låsene.
Vand i dieselfilter(Diesel)Fast.
Dieselfilteret indeholder vand.
Udfør (2) med det samme - risiko for at
indsprøjtningssystemet bliver beskadiget.
AdBlueLyser konstant og blinker derefter
ledsaget af en meddelelse på displayet.
Aktionsradiussen øges.
Du skal hurtigt efterfylde med AdBlue.
Lavt brændstofniveauLyser konstant med nålen i zone E.
Bilen kører på brændstofreserverne.
Påfyld brændstof ved førstkommende lejlighed.
Blinker.
Systemet er defekt.
Udfør (2).
Dieselforvarmer Lyser konstant.
Klimaforholdene kan gøre forvarmning
nødvendig.
Vent, til advarselslampen slukkes, før motoren
startes.
TågebaglygterFast.
Knappen på MODE-kontrol-panelet
tænder.
Lygterne fungerer kun, når nærlyset er tændt.
Ved normal sigtbarhed skal de slukkes.
Grønne advarselslamper
Blinklys
Blinklys med lydsignal.
Blinklyset er aktiveret.
TågeforlygterFast.
Knappen på MODE-kontrol-panelet
tænder.
Lygterne fungerer kun, når nærlyset er tændt.
NærlysFast.
Lygterne lyser.
FartpilotLyser konstant.
Der vælges fartpilot.
Manuelt valg.
Blå advarselslamper
Fjernlys
Lyser konstant.
Lygterne lyser.
Automatisk fjernlys
Fast.
Funktionen er aktiveret via
”MODE”-menuen.
Aktivering og deaktivering af fjernlyset
styres automatisk i henhold til trafikken og
kørselsforholdene.

12
Instrumenter
Hvis nålen fortsat er i den røde zone,
skal du kontakte en PEUGEOT-
forhandler eller et kvalificeret værksted.
Kontroller kølervæskestanden
regelmæssigt.
For yderligere oplysninger, se afsnittet om Kontrol af olie- og væskestande .
AdBlue-indikatorer for
aktionsradius med AdBlue
®
væske
Når AdBlue®-beholderen er på reservetank
eller efter registrering af en fejl i SCR-systemet,
og tændingen slås til, viser en indikator den
anslåede aktionsradius, inden der spærres for
motorstart.
Hvis der opstår en fejl, samtidig med at AdBlue
®-
standen er lav, bliver den korteste aktionsradius
vist.
Risiko for at motoren ikke vil starte
igen pga. manglende AdBlue®
Motorens lovpligtige startspærre
aktiveres automatisk, når AdBlue®-
beholderen er tom.
Aktionsradius over 2400 km
Når tændingen slås til, bliver bilens aktionsradius
ikke vist automatisk i instrumentgruppen.
Aktionsradius mellem 2.400 og 600 km
Når grænsen på 2.400 km er nået, blinker
denne indikator, ledsaget af en
meddelelse, der angiver kørselsautonomien
udtrykt i miles eller kilometer, før motorstarten
blokeres.
Hver gang tændingen tændes, ledsages alarmen
af et hørbart signal.Beholderen er på reservebeholdning. Det
anbefales at efterfylde snarest muligt.
Aktionsradius under 600 km
Når grænsen på 600 km er nået, blinker
denne indikator, ledsaget af en
meddelelse, der angiver kørselsautonomien
udtrykt i miles eller kilometer, før motorstarten
blokeres.
Alarmen gentages med opdatering af det
resterende interval i trin af 50 km.
Hver gang tændingen tændes, ledsages alarmen
af et hørbart signal.Det er bydende nødvendigt at fylde så hurtigt
som muligt, inden tanken tømmes helt. Ellers
kan du ikke starte bilen igen.
Motoren kan ikke starte pga. manglende
AdBlue
®
0 km nået: AdBlue®-beholderen er tom: Den
lovpligtige startspærre forhindrer genstart af
motoren.
Medmindre der påfyldes AdBlue
® i den særlige
beholder til dieseltilsætningsstoffet, vil bilen
fortsat ikke kunne startes.
For at kunne starte motoren igen skal du
fylde mindst 4 liter AdBlue® i tanken. Du
kan også få en PEUGEOT-forhandler eller et
andet kvalificeret værksted til at foretage den
nødvendige påfyldning.
Se det relevante afsnit for yderligere
oplysninger om AdBlue® (BlueHDi
motorer), og specifikt om efterfyldning.
Ved registrering af fejl i SCR-systemet
SCR
Registrering
Motorens selvdiagnosticeringslampe
tændes.
Hver gang tændingen sættes til, bekræftes fejlen
i antiforureningssystemet af en lydalarm og en
meddelelse.
Hvis det drejer sig om en forbigående
fejl, forsvinder denne advarsel, så snart
emissionsniveauet af udstødningsgasser igen er
korrekt.
Fejlen bekræftes imidlertid, hvis
kontrollampen stadig lyser efter 50
kilometers kørsel.
En startspærre aktiveres automatisk 400 km
efter, at der blev gjort opmærksom på fejlen.
Kontakt snarest muligt en PEUGEOT
forhandler eller et andet kvalificeret værksted.
Fejlen bekræftes

Ud over de tidligere signaler vises den tilladte
aktionsradius i antal kilometer eller miles på
instrumentbrættet.
Der gentages en advarsel for hver 30 sekunder,
og den resterende aktionsradius angives.
Kontakt snarest muligt en PEUGEOT forhandler
eller et andet kvalificeret værksted.
Du risikerer ikke længere at kunne starte bilen.
Start vil blive forhindret efter 400 km
Hver gang du forsøger at starte, vises advarslen, og meddelelsen, om at det
ikke vil være muligt at starte.
For at starte motoren igen skal du ringe til
et PEUGEOT-værksted eller et kvalificeret
værksted.

99
Praktiske oplysninger
7Sprinklervæske til forruden
og lygtespuleren
For at kontrollere væskestanden eller
efterfylde på biler med forlygtevask skal
bilen være parkeringsbremset med motoren
stoppet.
Beholderkapacitet: cirka 5,5 liter.


Man får adgang til dækslet ved at trække i
påfyldningsanordningen og klipse dækslet af.
Væskespecifikationer
Væsken skal efterfyldes med færdigblandet
væske.
Om vinteren (ved temperaturer under
frysepunktet) skal der anvendes frostbeskyttet
væske, som er egnet til de pågældende forhold,
for at beskytte elementerne i systemet (pumpe,
beholder, kanaler mv.).
Påfyldning af rent vand er forbudt under
alle omstændigheder (risiko for tilisning,
kalkaflejringer mv.).
AdBlue (BlueHDi)
Der udløses en alarm, når reserveniveauet er
nået.
Se det relevante afsnit for yderligere oplysninger
om Indikatorer og specifikt om indikatorerne for
aktionsradius for AdBlue.
For at undgå, at bilen startspærres, som loven
foreskriver, skal du efterfylde AdBlue-beholderen.
Se det relevante afsnit for yderligere oplysninger
om AdBlue
® (BlueHDi) og specifikt om
påfyldning af AdBlue.
Kontroller
Medmindre andet er anvist, skal disse
komponenter kontrolleres i overensstemmelse
med bilfabrikantens serviceplan og afhængigt af
motortypen.
Kontrollen kan også udføres på et autoriseret
PEUGEOT-værksted eller et andet kvalificeret
værksted.
Anvend kun produkter, som anbefales af PEUGEOT, eller produkter af tilsvarende
kvalitet og med samme egenskaber.
For at sikre at vigtige komponenter som
bilens bremsesystem fungerer optimalt,
udvælger og tilbyder PEUGEOT produkter
specifikt hertil.
12 V batteri
Bilens batteri er vedligeholdelsesfrit.
Ikke desto mindre skal du regelmæssigt
kontrollere kabelskoenes tilspænding (på
versioner uden slangeklemmer), samt at
tilslutningerne er rene.
Se det pågældende afsnit for yderligere
oplysninger om forholdsregler, der skal
træffes inden arbejde på bilens
12 V batteri.
Modeller med Stop & Start har et 12 V batteri med specifikke specifikationer.
Udskiftning heraf bør kun udføres af et
autoriseret PEUGEOT-værksted eller et andet
kvalificeret værksted.
Luftfilter
Afhængigt af omgivelserne og brugen af bilen (f.eks. støvede omgivelser,
bykørsel) skal filtrene eventuelt udskiftes med
kortere interval .
Kabinefilter
Afhængigt af omgivelserne og brugen af
bilen (f.eks. støvede omgivelser,
bykørsel) skal filtrene eventuelt udskiftes med
kortere interval .
Hvis kabinefiltret er tilstoppet, kan det
forringe klimaanlæggets funktionsevne
og medføre ubehagelig lugt.

102
Praktiske oplysninger

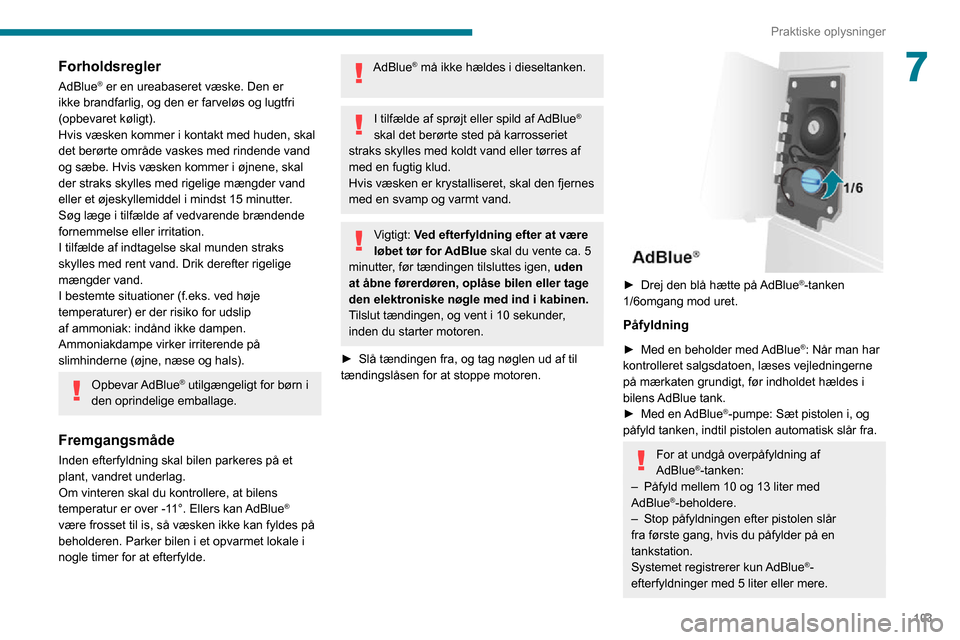

AdBlue®
(BlueHDi-motorer)


PEUGEOT har af hensyn til miljøet og den
nye europæiske Euro 6-norm valgt at udstyre
deres biler med et system, der kombinerer
SCR (selektiv katalytisk reduktion) med
et dieselpartikelfilter (DPF) til behandling
af udstødningsgasser, uden at dette
påvirker dieselmotorernes ydeevne eller
brændstofforbrug negativt.
SCR-system
Ved hjælp af AdBlue® med urea omdanner
katalysatorer op til 85% af kvælstofilte (NOx)
til kvælstof og vand, som er uskadeligt for
mennesker og miljø.
AdBlue
® er i en specialbeholder, som rummer
ca. 19 liter.
Den har en ekstern påfyldningstragt, der er
placeret i tankklappen under brændstoftanken,
og som er lukket med en blå hætte.
Det rækker til at køre ca. 6.000 km afhængigt af
din køremåde og af bilen.
Der udløses en alarm, når beholderen er på
reservebeholdning, hvilket rækker til ca. 2.400
km kørsel.
NårAdBlue® beholderen er tom,
forhindrer en lovpligtig anordning, at
motoren kan starte.
Hvis der er en fejl i SCR systemet, lever
bilens emissionsniveau ikke længere op til
kravene i Euro 6-normen. Det vil sige, at din
bil begynder at forurene.
Hvis fejlen i SCR-systemet varer ved, skal
du snarest muligt køre til et autoriseret
PEUGEOT-værksted eller et andet
kvalificeret værksted. Efter 400 km aktiveres
en anordning automatisk og forhindrer, at
motoren kan starte.
Frysepunkt for AdBlue®
AdBlue® fryser ved temperaturer på
under ca. -11° C.
SCR-systemet er udstyret med et
varmesystem til AdBlue
®-beholderen, der
giver dig mulighed for at køre, når det er
meget koldt.
Påfyldning af AdBlue®
Det anbefales at efterfylde AdBlue® allerede efter
den første advarsel, der indikerer reservetank.
For korrekt betjening af SCR-systemet:– Brug udelukkende AdBlue®, som
overholder ISO-standard 22241.
– Hæld aldrig AdBlue® over i en anden
beholder, da væsken vil miste sin renhed.
– AdBlue®må ikke fortyndes med vand.
Det er muligt at købe AdBlue
® hos en
PEUGEOT-forhandler eller på et autoriseret
værksted.
Du kan også køre til en tankstation med
AdBlue®-pumper beregnet til personbiler.
Opbevaring
AdBlue® fryser til is ved ca. -11°, og dens
egenskaber forringes over 25°. Det anbefales
at opbevare væsken køligt og beskyttet mod
direkte sollys.
Under disse forhold kan væsken opbevares i
mindst ét år.
Hvis væsken har været frosset, kan den bruges
igen, når den er tøet helt op ved rumtemperatur.
Emballage med AdBlue® må ikke
opbevares i bilen.
Forholdsregler
AdBlue® er en ureabaseret væske. Den er
ikke brandfarlig, og den er farveløs og lugtfri
(opbevaret køligt).
Hvis væsken kommer i kontakt med huden, skal
det berørte område vaskes med rindende vand
og sæbe. Hvis væsken kommer i øjnene, skal
der straks skylles med rigelige mængder vand
eller et øjeskyllemiddel i mindst 15 minutter.
Søg læge i tilfælde af vedvarende brændende
fornemmelse eller irritation.
I tilfælde af indtagelse skal munden straks
skylles med rent vand. Drik derefter rigelige
mængder vand.
I bestemte situationer (f.eks. ved høje
temperaturer) er der risiko for udslip
af ammoniak: indånd ikke dampen.
Ammoniakdampe virker irriterende på
slimhinderne (øjne, næse og hals).
Opbevar AdBlue® utilgængeligt for børn i
den oprindelige emballage.
Fremgangsmåde
Inden efterfyldning skal bilen parkeres på et
plant, vandret underlag.
Om vinteren skal du kontrollere, at bilens
temperatur er over -11°. Ellers kan AdBlue
®
være frosset til is, så væsken ikke kan fyldes på
beholderen. Parker bilen i et opvarmet lokale i
nogle timer for at efterfylde.

103
Praktiske oplysninger
7Forholdsregler
AdBlue® er en ureabaseret væske. Den er
ikke brandfarlig, og den er farveløs og lugtfri
(opbevaret køligt).
Hvis væsken kommer i kontakt med huden, skal
det berørte område vaskes med rindende vand
og sæbe. Hvis væsken kommer i øjnene, skal
der straks skylles med rigelige mængder vand
eller et øjeskyllemiddel i mindst 15 minutter.
Søg læge i tilfælde af vedvarende brændende
fornemmelse eller irritation.
I tilfælde af indtagelse skal munden straks
skylles med rent vand. Drik derefter rigelige
mængder vand.
I bestemte situationer (f.eks. ved høje
temperaturer) er der risiko for udslip
af ammoniak: indånd ikke dampen.
Ammoniakdampe virker irriterende på
slimhinderne (øjne, næse og hals).
Opbevar AdBlue® utilgængeligt for børn i
den oprindelige emballage.
Fremgangsmåde
Inden efterfyldning skal bilen parkeres på et
plant, vandret underlag.
Om vinteren skal du kontrollere, at bilens
temperatur er over -11°. Ellers kan AdBlue
®
være frosset til is, så væsken ikke kan fyldes på
beholderen. Parker bilen i et opvarmet lokale i
nogle timer for at efterfylde.
AdBlue® må ikke hældes i dieseltanken.
I tilfælde af sprøjt eller spild af AdBlue®
skal det berørte sted på karrosseriet
straks skylles med koldt vand eller tørres af
med en fugtig klud.
Hvis væsken er krystalliseret, skal den fjernes
med en svamp og varmt vand.
Vigtigt: Ved efterfyldning efter at være
løbet tør for AdBlue skal du vente ca. 5
minutter, før tændingen tilsluttes igen, uden
at åbne førerdøren, oplåse bilen eller tage
den elektroniske nøgle med ind i kabinen.
Tilslut tændingen, og vent i 10 sekunder,
inden du starter motoren.
► Slå tændingen fra, og tag nøglen ud af til tændingslåsen for at stoppe motoren.

► Drej den blå hætte på AdBlue®-tanken
1/6omgang mod uret.
Påfyldning
► Med en beholder med AdBlue®: Når man har
kontrolleret salgsdatoen, læses vejledningerne
på mærkaten grundigt, før indholdet hældes i
bilens AdBlue tank.
► Med en AdBlue®-pumpe: Sæt pistolen i, og
påfyld tanken, indtil pistolen automatisk slår fra.
For at undgå overpåfyldning af
AdBlue®-tanken:– Påfyld mellem 10 og 13 liter med AdBlue®-beholdere.– Stop påfyldningen efter pistolen slår fra første gang, hvis du påfylder på en
tankstation.
Systemet registrerer kun AdBlue
®-
efterfyldninger med 5 liter eller mere.

104
Praktiske oplysninger
Hvis AdBlue®-tanken er helt tom – hvilket
bekræftes med meddelelsen "Top
up AdBlue: Starting impossible" (Påfyld brændstof – opstart ikke muligt), er det
nødvendigt at påfylde mindst 5 liter.
Efter påfyldning
► Sæt det blå dæksel på tankklappen og drej det med uret, så langt det kan komme (en
sjettedel drejning).
► Luk tankklappen.
Tom emballage med AdBlue® må ikke
bortskaffes som husholdningsaffald.
Aflever dem på en genbrugsstation, eller
indlever dem hos forhandleren.

176
Alfabetisk indholdsfortegnelse
12 V batteri 99, 121
A
Åbning af motorhjelm 95ABS 53ABS-bremser 53AdBlue® 102
AdBlue® autonomi ~ AdBlue® aktionsradius 12, 99AdBlue® beholder 103AdBlue® dunk 102–103AdBlue® påfyldning 99, 102–103AdBlue® væskestand 99Advarselslamper 7Afbrydelse af passagerairbag 58, 60Airbags 58–60Aircondition ~ Klimaanlæg 32Aircondition ~ Manuelt klimaanlæg 33–34Alarm 25–26Anhængertræk med aftagelig trækkrog 93–95Armlæn foran 29ASR 53ASR-system 53–54Audio/telematiksystem med touch-skærm 159, 173automatisk nødbremse 85, 87Automatisk nødbremsning 85, 87Automatisk rudevisk ~ Automatisk viskerfunktion 49–50Aux-stik 39–42
B
Bagsæder 60Bakkamera 75Barnestole 57, 59–60Batteri 68, 121Beskyttelse af børn 58–60Betjeningsknapper til radioen ved rattet 152, 160
Betjeningsknap til sædevarme 29Betjeningsknap til vinduesvisker 49–50Blindvinkelsystem 83Blinklys ~ Afviserblink 47BlueHDi 12, 99Bluetooth audio-streaming 163–164Bluetooth (håndfrit sæt) ~ Bluetooth (håndfri sæt) 154, 167–168Bluetooth (telefon) 154, 167–168Børn 57Børnesikring 58–60Brændstof 5, 92Brændstofforbrug 5Brændstofmåler 91Brændstof (tank) 91Brændstoftank 91Brændstoftankens kapacitet 91Bremseklodser 100Bremser 100Bremseskiver 100Bremsevæske 98–99Bremsevæskeniveau 98Bugsering 123
Bugsering af en bil 123
C
CD 163CD MP3 163Cigarettænder ~ Cigartænder 44
D
DAB (Digital Audio Broadcasting) - digital radio 162Dæk 101Dæktryk 101Dæktrykmåler ~ Dæktrykregistrering 72–73Dieselfilter 97, 101Dieselmotor 92, 96, 126Digital radio (DAB) 162Dimensioner 129Display, instrumentgruppe 6, 69DSC 53Dynamisk stabilitetskontrol (CDS) 53–54
E
EBA 53EBD 53Efterfyldning af AdBlue® 103Eftersyn ~ Kontrol af væskestande 99–101
