Peugeot Boxer 2020 Betriebsanleitung (in German)

PEUGEO
BEDIENUNGSANLEITUNG

Zugang zur Bedienungsanleitung
MOBILE
Installieren Sie die Scan 0003000B002C0051004B0044004F0057000300521089004C005100480003
verfügbar). ONLINE
Besuchen Sie die
PEUGEOT-W
\202MyPeugeot

Willkommen
Danke, dass Sie sich für einen Peugeot Boxer entschieden haben.
Dieses Dokument enthält wesentliche Informationen und Empfehlungen, die
Sie für den sicheren Betrieb Ihres Fahrzeugs benötigen. Wir empfehlen Ihnen
dringend, sich damit sowie mit dem Service-/Garantieheft vertraut zu machen.
Ihr Fahrzeug verfügt je nach Ausstattung, Modell, Version und den Besonderheiten
des Vertriebslandes über einen Teil der in diesem Dokument beschriebenen
Ausstattungen.
Beschreibungen, Abbildungen und Menüpunkte sind unverbindlich.
Automobiles PEUGEOT behält sich das Recht vor,

2
Inhalt





 ■
Übersicht
 ■
Sparsame Fahrweise
1Bordinstrumente
Kombiinstrument 7
Kontroll- und Warnleuchten 7
Anzeigen 11
Fahrzeugkonfiguration (MODE)
14
Audio-/Multimediasystem mit Touchscreen 20
Einstellung von Datum und Uhrzeit 21
Bordcomputer 21
Bordcomputer 21
2Zugang
Schlüssel 23
Fernbedienung 23
Türen vorn 26
Seitliche Schiebetür 26
Hecktüren 27
Alarmanlage 28
Elektrische Fensterheber 29
3Ergonomie und Komfort
Vordersitze 30
Sitzbank vorne 31
Rücksitze 32
Rückbank 32
Lenkradverstellung 33
Innen- und Außenspiegel 34
Heizung und Belüftung 35
Heizung / manuelle Klimaanlage 36
Automatische Klimaanlage 36
Standheizung 38
Heizung/Klimaanlage hinten 39
Zusätzliche programmierbare Standheizung 39
Beschlagfreihalten/Entfrosten vorn 42
Entfrosten der Heckscheibe 42
Fahrerkabinen-Layout 42
Ausstattung hinten
46
Ausstattungen außen 49
4Beleuchtung und Sicht
Betätigung Scheinwerfer / Lichthupe 50
Fahrtrichtungsanzeiger (Blinker) 50
Automatische Fernlichtumschaltung 51
Leuchtweitenverstellung der Scheinwerfer 53
Scheibenwischerschalter 53
Austausch eines Scheibenwischerblattes 54
5Sicherheit
Allgemeine Sicherheitshinweise 55
Warnblinker 55
Akustische Warnung 56
Elektronisches Stabilitätsprogramm (ESP) 56
Sicherheitsgurte 59
Airbags 61
Kindersitze 63
Deaktivieren des Beifahrer-Front-Airbags 65
ISOFIX-Sitze 66
Kindersicherung 68
6Fahrbetrieb
Fahrempfehlungen 69
Starten-Ausschalten des Motors 72
Umschalten der Batterie auf Standby 73
Feststellbremse 73
Getriebe 74
Gangwechselanzeige 74
STOP & START 74
Berganfahrassistent 76
Reifendrucküberwachung
77
Pneumatische Federung 78
Fahrassistenzsysteme und Einparkhilfen –
Allgemeine Hinweise
79
Erkennung von
Geschwindigkeitsbegrenzungsschildern
81
Geschwindigkeitsbegrenzer 83
Spezielle Empfehlungen zum
Geschwindigkeitsregler
84
Geschwindigkeitsregler 85
Geschwindigkeitsregler (3L HDi-Motor) 86
Spurhalteassistent 87
Toter-Winkel-Assistent Anhängererkennung 90
Active Safety Brake mit Distance Alert und
Intelligenter Bremsassistent
91
Einparkhilfe hinten 94
Rückfahrkamera 95
7Praktische Tipps
Kraftstoff 97
Kraftstoffkompatibilität 98
Schneeketten 98

3
Inhalt
Anhängerbetrieb 99
Anhängerkupplung mit werkzeuglos
abnehmbarem Kugelkopf
99
Dachträgersystem 102
Motorhaube 102
Dieselmotoren 103
Füllstandskontrollen 104
Kontrollen 106
AdBlue® (Motoren BlueHDi) 109
8Bei einer Panne
Provisorisches Reifenpannenset 11 2
Ersatzrad 11 3
Austausch der Glühlampen 11 9
Austausch einer Sicherung 125
12V-Batterie 129
Abschleppen 131
9Technische Daten
Motordaten und Anhängelasten 134
Dieselmotoren 134
Gewichte 135
Abmessungen 138
Kenndaten 142
Etikettenglossar 143
10Besonderheiten
Erweitertes Führerhaus 146
Fahrgestell mit Führerhaus / Pritsche mit
Führerhaus
146
Doppelkabine 151
Absenkseite hinten 155
11Audiosystem
Erste Schritte 161
Bedienelemente am Lenkrad 161
Radio 162
Media 163
Telefon 164
Konfiguration 165
Sprachbefehle
165
12Audio-/Telematikanlage mit Touchscreen
Erste Schritte 168
Bedienelemente am Lenkrad 169
Menüs 169
Radio 170
DAB-Radio (Digital Audio Broadcasting) 171
Media 171
Navigation 174
Telefon 177
Fahrzeuginformationen 179
Konfiguration 179
Sprachbefehle 180
13ALPINE® X902D System
Erste Schritte 184
Menüs 185
 ■
Stichwortverzeichnis

4

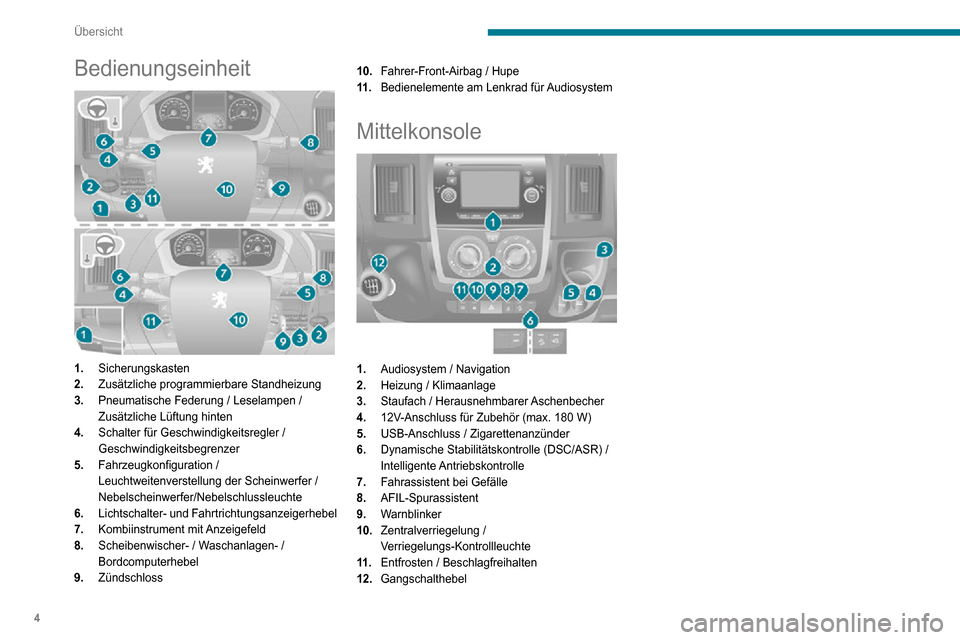

Übersicht
Bedienungseinheit

1.Sicherungskasten
2. Zusätzliche programmierbare Standheizung
3. Pneumatische Federung / Leselampen /
Zusätzliche Lüftung hinten
4. Schalter für Geschwindigkeitsregler /
Geschwindigkeitsbegrenzer
5. Fahrzeugkonfiguration /
Leuchtweitenverstellung der Scheinwerfer /
Nebelscheinwerfer/Nebelschlussleuchte
6. Lichtschalter- und Fahrtrichtungsanzeigerhebel
7. Kombiinstrument mit Anzeigefeld
8. Scheibenwischer- / Waschanlagen- /
Bordcomputerhebel
9. Zündschloss 10.
Fahrer-Front-Airbag / Hupe
11 . Bedienelemente am Lenkrad für Audiosystem
Mittelkonsole

1.Audiosystem / Navigation
2. Heizung / Klimaanlage
3. Staufach / Herausnehmbarer Aschenbecher
4.
12V-Anschluss für Zubehör (max. 180 W)
5. USB-Anschluss / Zigarettenanzünder
6. Dynamische Stabilitätskontrolle (DSC/ASR) /
Intelligente Antriebskontrolle
7. Fahrassistent bei Gefälle
8. AFIL-Spurassistent
9. Warnblinker
10. Zentralverriegelung /
Verriegelungs-Kontrollleuchte
11 . Entfrosten / Beschlagfreihalten
12. Gangschalthebel

5
Sparsame Fahrweise
Sparsame Fahrweise
Die sparsame Fahrweise beinhaltet eine Reihe von
Anwendungen für jeden Tag, die es dem Autofahrer
ermöglichen, den Kraftstoffverbrauch und die CO
2-
Emission zu optimieren.
Optimieren Sie die Nutzung Ihrer
Gangschaltung
Mit einem Schaltgetriebe fahren Sie vorsichtig los
und legen Sie ohne Zögern den höheren Gang ein.
Schalten Sie in der Beschleunigungsphase zügig.
Die Gangwechselanzeige fordert Sie dazu auf, den
am besten geeigneten Gang einzulegen. Wenn
diese Aufforderung auf dem Kombiinstrument
angezeigt wird, kommen Sie dieser nach.
Bevorzugen Sie eine defensive Fahrweise
Halten Sie die Sicherheitsabstände zwischen
den Fahrzeugen ein, nutzen Sie bevorzugt die
Motorbremse anstatt das Bremspedal, treten
Sie stufenweise auf das Gaspedal. Diese
Verhaltensweisen helfen dabei, Kraftstoff zu sparen
und CO
2 - und Lärmemission zu reduzieren.
Bei fließendem Verkehr und Vorhandensein des
Schalters „CRUISE“ am Lenkrad, wählen Sie ab
30 km/h den Geschwindigkeitsregler.
Kontrollieren Sie die Verwendung der
elektrischen Ausstattungen
Wenn der Fahrgastinnenraum vor dem Losfahren
überhitzt ist, lüften Sie ihn durch Herunterlassen
der Fenster und durch Öffnen der Lüftungsschieber,
bevor Sie die Klimaanlage verwenden. Schließen Sie bei einer Geschwindigkeit
ab 50 km/h die Fenster und lassen Sie die Lüftungsschieber offen.
Denken Sie daran, Ausstattungen zu verwenden,
die es ermöglichen, die Temperatur im
Fahrgastinnenraum zu begrenzen.
Wenn sie nicht automatisch gesteuert ist, schalten
Sie die Klimaanlage ab, sobald die gewünschte
Temperatur erreicht ist.
Schalten Sie das Entfrosten und das
Beschlagfreihalten ab, wenn diese nicht
automatisch gesteuert werden.
Schalten Sie frühestmöglich die Sitzheizung aus.
Fahren Sie nicht mit eingeschalteten
Nebelscheinwerfern und Nebelschlussleuchten,
wenn die Sichtverhältnisse ausreichend sind.
Vermeiden Sie, besonders im Winter, den Motor
vor dem Losfahren laufen zu lassen; Ihr Fahrzeug
heizt während der Fahrt schneller.
Vermeiden Sie als Beifahrer das Anschließen
von Multimediageräten (Film, Musik, Videospiele
usw.), um den Stromverbrauch und damit auch den
Kraftstoffverbrauch zu reduzieren.
Trennen Sie vor dem Verlassen des Fahrzeugs die
Verbindung aller tragbaren Geräte.
Reduzieren Sie die Ursachen für
Mehrverbrauch
Verteilen Sie Gewichte auf das gesamte Fahrzeug.
Schränken Sie die Zuladung Ihres Fahrzeugs
ein und minimieren Sie den aerodynamischen
Widerstand (Dachträger, Dachgepäckträger,
Fahrradträger, Anhänger usw.). Verwenden Sie am
besten einen Dachkoffer.
Entfernen Sie die Dachträger, den
Dachgepäckträger nach der Verwendung.
Wenn die Wintersaison vorbei ist, entfernen Sie
die Winterreifen und montieren Sie erneut die
Sommerreifen.
Beachten Sie die Wartungsanweisungen
Überprüfen Sie regelmäßig und in kaltem Zustand
den Luftdruck Ihrer Reifen, beziehen Sie sich
auf das Etikett an der Innenseite der Tür auf der
Fahrerseite.
Führen Sie diese Überprüfung insbesondere durch:
– vor einer langen Fahrt.– bei jedem Saisonwechsel.– nach längerem Stillstand.Vergessen Sie auch nicht das Reserverad
und ggf. die Reifen des Anhängers oder des
Campinganhängers.
Warten Sie Ihr Fahrzeug (Öl, Ölfilter, Luftfilter,
Innenraumluftfilter usw.) regelmäßig und befolgen
Sie den Maßnahmen-Kalender im Wartungsplan
des Herstellers.
Bei einem BlueHDi-Dieselmotor trägt Ihr Fahrzeug
zur Umweltverschmutzung bei, wenn das SCR-
System defekt ist. Wenden Sie sich umgehend
an einen Vertreter des PEUGEOT-Händlernetzes
oder an eine qualifizierte Fachwerkstatt, um
das Stickstoffemissionsniveau der geltenden
Gesetzgebung anzupassen.

6
Sparsame Fahrweise
Füllen Sie beim Tanken nach dem 3. Abschalten der Zapfpistole keinen Kraftstoff mehr nach, dies
könnte zu einem Überlaufen des Tanks führen.
Sie werden erst nach den ersten 3.000 Kilometern
einen regelmäßigeren Durchschnitt Ihres
Kraftstoffverbrauchs feststellen.

7
Bordinstrumente
1Kombiinstrument

1.Geschwindigkeitsanzeige (km/h oder mph)
2. Anzeige
3. Kraftstofftankanzeige
4. Kühlflüssigkeitstemperatur
5. Drehzahlmesser (U/min x 1.000)
Anzeigefeld Ebene 1

Im unteren Bereich:– Uhrzeit,– Außentemperatur ,– zurückgelegte Kilometer ,– Bordcomputer (Reichweite, Kraftstoffverbrauch, etc.),– Leuchtweite der Scheinwerfer ,– programmierbare Warnmeldung bei Geschwindigkeitsüberschreitung,
– Geschwindigkeitsbegrenzer oder Geschwindigkeitsregler,– Gangwechselanzeige,– Stop & Start.Im oberen Bereich:– Datum,– Wartungsanzeige,– Warnmeldungen,– Systemstatusmeldungen,– Fahrzeugkonfiguration.
Anzeigefeld Ebene 2

Auf der linken Seite:– Uhrzeit,– Außentemperatur,– Kontroll- oder Statusleuchten,– Geschwindigkeitsbegrenzer oder Geschwindigkeitsregler.
Auf der rechten Seite:
– Datum,– Wartungsanzeige,– Bordcomputer (Reichweite, Kraftstoffverbrauch, etc.),– Warnmeldungen,– Systemstatusmeldungen,
– Fahrzeugkonfiguration,– Leuchtweite der Scheinwerfer ,– zurückgelegte Kilometer.
Helligkeit der
Bedienungseinheit
Die Helligkeit der Bedieneinheit kann, bei
eingeschaltetem Standlicht, durch Drücken
der Taste MODE eingestellt werden.
Für weitere Informationen zum
Fahrzeugkonfigurationssystem (MODE) siehe
entsprechende Rubrik.
Kontroll- und Warnleuchten
Als Piktogrammanzeigen weisen diese Kontrollleuchten auf das Auftreten einer
Funktionsstörung hin (Warnleuchten) oder
geben Informationen über den Betriebsstatus
eines Systems (Kontrollleuchten für Betrieb
bzw. Deaktivierung). Bestimmte Kontrollleuchten
leuchten auf zwei Weisen auf (ununterbrochen und
blinkend) und/oder in verschiedenen Farben.
Mit den Leuchten verbundene Warnhinweise
Zusätzlich zum Aufleuchten einer Leuchte kann ein
akustisches Signal ertönen und/oder eine Meldung
auf einem Bildschirm angezeigt werden.
Ob es sich um eine normale Situation handelt
oder eine Funktionsstörung vorliegt, lässt sich
nur erkennen, wenn man die Leuchtweise im
Zusammenhang mit dem Betriebszustand des

8
Bordinstrumente
Fahrzeugs betrachtet. Weitere Informationen finden
Sie in der Beschreibung der einzelnen Leuchten.
Bei eingeschalteter Zündung
Bestimmte rote oder orangefarbene Warnleuchten
leuchten beim Einschalten der Zündung für die
Dauer einiger Sekunden auf. Nach Anlassen des
Motors, müssen diese erlöschen.
Für weitere Informationen zu einem System oder
einer Funktion siehe entsprechenden Abschnitt.
Warnleuchte leuchtet
ununterbrochen
Beim Aufleuchten einer (roten oder
orangefarbenen) Warnleuchte liegt eine Störung
vor, die einer weiteren Diagnose bedarf.
Wenn eine Warnleuchte weiterhin leuchtet
Die Hinweise (1), (2) und (3) in der Beschreibung
der Warn- und Kontrollleuchten gibt an, ob
zusätzlich zu den empfohlenen Maßnahmen ein
Fachmann zurate gezogen werden muss.
(1): Unbedingt anhalten! .
Stellen Sie das Fahrzeug ab, sobald dies gefahrlos
möglich ist und schalten Sie die Zündung aus.
(2): Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
(3): Suchen Sie einen Vertreter des PEUGEOT-
Händlernetzes oder eine qualifizierte Fachwerkstatt
auf.
Liste der Warnleuchten
Rote Warnleuchten
Kühlflüssigkeitstemperatur
Auf H im roten Bereich oder ununterbrochen mit der Nadel im roten Bereich
Die Kühlflüssigkeitstemperatur ist zu hoch und/oder
anormale Erhöhung
Führen Sie (1) aus und warten Sie, bis sich der
Motor abgekühlt hat. Füllen Sie anschließend ggf.
Kühlflüssigkeit nach. Falls das Problem weiterhin
besteht, (2) ausführen.
MotoröldruckBlinkt einige Sekunden lang in Verbindung
mit einer Meldung auf der Anzeige
Qualitätsverschlechterung des Motoröls
Lassen Sie so bald wie möglich einen Ölwechsel
vornehmen.
Nach der 2. Alarmstufe sind die Motorleistungen
nur noch eingeschränkt verfügbar.
Leuchtet bei laufendem Motor
vorübergehend oder ständig auf
Zu wenig Öl oder größere Funktionsstörung
Führen Sie (1) aus und kontrollieren Sie den
Füllstand manuell.
Wenn der Füllstand niedrig ist, Öl nachfüllen.
Wenn der Füllstand korrekt ist, (2) ausführen.
BatterieladungUnunterbrochen
Funktionsstörung im Ladestromkreis oder
der Batterie erkannt.
Überprüfen Sie die Batterieklemmen.
Leuchtet kontinuierlich oder blinkt trotz
Überprüfung
Funktionsstörung der Zündung oder des
Einstpritzsystems
Führen Sie (2) aus.
Tür(en) nicht geschlossenUnunterbrochen
Eine der Fahrzeugtüren ist nicht richtig
geschlossen.
Führerhaustüren, Heck- und Seitentüren sowie
Motorhaube überprüfen.
ServolenkungUnunterbrochen, gleichzeitig ertönt ein
akustisches Signal und eine Meldung
erscheint auf der Anzeige.
Die Servolenkung weist einen Defekt auf.
Fahren Sie vorsichtig mit mäßiger Geschwindigkeit,
führen Sie dann (3) aus.
AirbagsUnunterbrochen oder blinkend
Einer der Airbags bzw. der pyrotechnischen
Gurtstraffer weist einen Defekt auf.
Führen Sie (3) aus.
Sicherheitsgurt nicht angelegtUnunterbrochen, dann blinkend
Der Fahrer hat seinen Sicherheitsgurt nicht
angelegt.
Ziehen Sie den Gurt zu sich heran und stecken Sie
die Gurtzunge ins Gurtschloss.
In Verbindung mit einem akustischen Signal;
