sensor PEUGEOT BOXER 2021 Bruksanvisningar (in Swedish)

2
Innehåll
 ■
Översikt
 ■
EcoDriving
1InstrumentpanelInstrumentpanel 8
Kontrollampor och varningslampor 9
Indikatorer 13
Fordonsinställningar (LÄGE) 15
Pekskärmens ljud- och multimediasystem 21
Ställa in datum och tid 21
Färddator 22
Färddator 22
2ÅtkomstNyckel 23
Fjärrkontroll 23
Framdörrar 26
Skjutdörr på sidan 26
Bakdörrar 27
Larm 27
Elmanövrerade fönsterhissar 28
3Ergonomi och komfortFramsäten 30
Främre bänksäte 31
Baksäten 32
Bakre bänksäte 32
Inställning av ratten 33
Backspeglar 34
Värme och ventilation 35
Värme/manuell luftkonditionering 35
Automatisk luftkonditionering 36
Uppvärmning (elektrisk) 37
Extra värmeanordningar 39
Bakre värme/luftkonditionering 39
Extra programmerbar uppvärmning 40
Borttagning av is och imma på vindrutan 42
Avisning

av

bakruta 42
Hyttlayout 43
Inredning bak 47
Yttre anordningar 49
4Belysning och siktBelysningsreglage 51
Blinkers 51
Varselljus med LED 51
Automatisk omkoppling till helljus 52
Inställning av strålkastarhöjd 53
Torkarspak 53
Byte av torkarblad 54
5SäkerhetAllmänna rekommendationer om säkerheten 56
Varningsblinkers 56
Ljudsignal 56
Ljudsignal för fotgängare (elektrisk) 57
Dynamisk stabilitetskontroll (CDS) 57
Säkerhetsbälten 60
Krockkuddar 62
Bilbarnstolar 63
Koppla bort frampassagerarens krockkudde 65
ISOFIX-säten 66
Barnsäkerhet 68
6KörningRåd vid körning 69
Starta/stänga av motorn 72
Standby-system batteri 73
Parkeringsbroms 74
Växellåda 74
Växelväljare (elektrisk) 75
Växlingsindikator 75
Stop & Start 75
Starthjälp i backe 77
Däcktrycksvarnare 78
Pneumatisk fjädring 79
Allmänna råd för hjälpfunktioner 80
Igenkänning av vägskyltar 81
Fartbegränsare 83
Farthållare – specifika rekommendationer 84
Farthållare 85
Avåkningsvarnare 86
Dödavinkeln-varnare med
släpvagnsdetektering
89
Active Safety Brake med Avståndsvarnare och
Nödbromshjälp
90
Parkeringssensorer bak 93
Backkamera 93
7Praktisk informationBränsle 96
Bränslekompatibilitet 97
Laddningssystem (elektriskt) 97
Uppladdning av drivbatteriet (elektriskt) 101
Snökedjor 103
Köra med släp 104
Avtagbar dragkrok 104
Takmonterat bärsystem 106
Motorhuv 107

11
Instrumentpanel

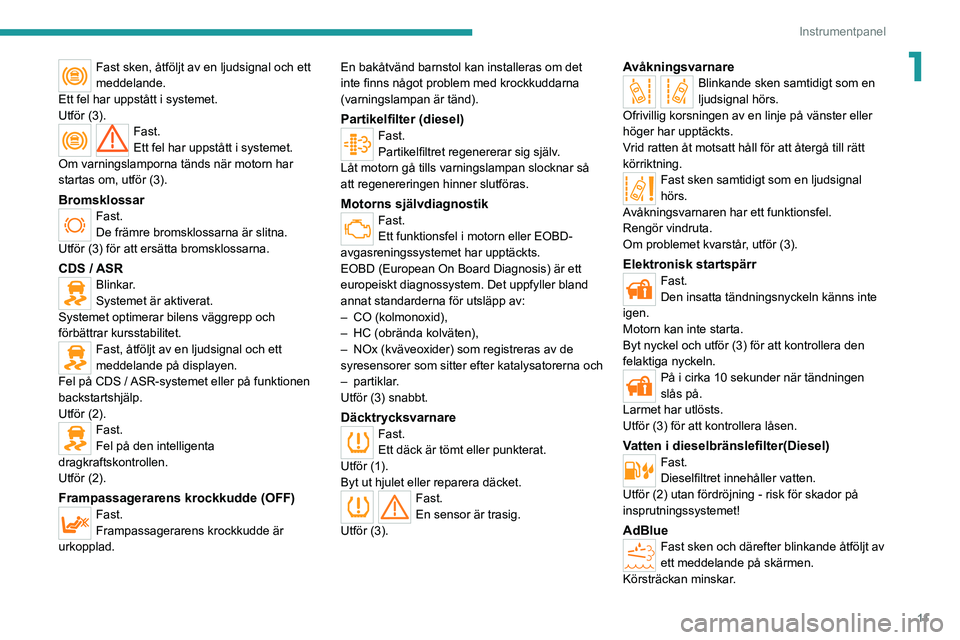

1Fast sken, åtföljt av en ljudsignal och ett
meddelande.
Ett fel har uppstått i systemet.
Utför (3).
Fast.
Ett fel har uppstått i systemet.
Om varningslamporna tänds när motorn har
startas om, utför (3).
BromsklossarFast.
De främre bromsklossarna är slitna.
Utför (3) för att ersätta bromsklossarna.
CDS / ASRBlinkar.
Systemet är aktiverat.
Systemet optimerar bilens väggrepp och
förbättrar kursstabilitet.
Fast, åtföljt av en ljudsignal och ett
meddelande på displayen.
Fel på CDS / ASR-systemet eller på funktionen
backstartshjälp.
Utför (2).
Fast.
Fel på den intelligenta
dragkraftskontrollen.
Utför (2).
Frampassagerarens krockkudde (OFF)Fast.
Frampassagerarens krockkudde är
urkopplad. En bakåtvänd barnstol kan installeras om det
inte finns något problem med krockkuddarna
(varningslampan är tänd).
Partikelfilter (diesel)Fast.
Partikelfiltret regenererar sig själv.
Låt motorn gå tills varningslampan slocknar så
att regenereringen hinner slutföras.
Motorns självdiagnostikFast.
Ett funktionsfel i motorn eller EOBD-
avgasreningssystemet har upptäckts.
EOBD (European On Board Diagnosis) är ett
europeiskt diagnossystem. Det uppfyller bland
annat standarderna för utsläpp av:
–

CO (kolmonoxid),
–


HC (obrända kolväten),
–


NOx (kväveoxider) som registreras av de
syresensorer som sitter efter katalysatorerna och
–


partiklar.
Utför (3) snabbt.
Däcktrycksvarnare
Fast.
Ett däck är tömt eller punkterat.
Utför (1).
Byt ut hjulet eller reparera däcket.
Fast.
En sensor är trasig.
Utför (3).
AvåkningsvarnareBlinkande sken samtidigt som en
ljudsignal hörs.
Ofrivillig korsningen av en linje på vänster eller
höger har upptäckts.
Vrid ratten åt motsatt håll för att återgå till rätt
körriktning.
Fast sken samtidigt som en ljudsignal
hörs.
Avåkningsvarnaren har ett funktionsfel.
Rengör vindruta.
Om problemet kvarstår, utför (3).
Elektronisk startspärrFast.
Den insatta tändningsnyckeln känns inte
igen.
Motorn kan inte starta.
Byt nyckel och utför (3) för att kontrollera den
felaktiga nyckeln.
På i cirka 10 sekunder när tändningen
slås på.
Larmet har utlösts.
Utför (3) för att kontrollera låsen.
Vatten i dieselbränslefilter(Diesel)Fast.
Dieselfiltret innehåller vatten.
Utför (2) utan fördröjning - risk för skador på
insprutningssystemet!
AdBlueFast sken och därefter blinkande åtföljt av
ett meddelande på skärmen.
Körsträckan minskar.

16
Instrumentpanel

Motsvarande information visas på
instrumentpanelens skärm.
Tillgängliga språk: tyska, engelska, spanska,
franska, italienska, holländska, polska,
portugisiska och turkiska.
Alla menyer är tillgängliga om bilen är utrustad
med ljudsystemet.
Om bilen är utrustad med pekskärmens ljud-
och telematiksystem är vissa menyer endast
tillgängliga via ljudsystemets manöverpanel.
Av säkerhetsskäl är endast vissa menyer tillgängliga när tändningen är frånslagen.
Med denna MODE-knapp kan du:
–

få åtkomst till menyer och undermenyer
,–

bekräfta dina val inom en meny
,
–
avsluta menyer
.
Med ett långt tryck kan du återgå
till startskärmen.
Med denna knapp kan du:
–

bläddra upp inom menyn,
–


öka ett värde.Med denna knapp kan du:
–

skrolla ned inom menyn,
–


sänka ett värde.

Meny ...

Tryck ... Undermeny ... Tryck ... Välj ...Bekräfta
och
avslutaGör att du kan ...
1 Ljusstyrka
ÖkaJustera ljusstyrkan på
instrumentpanelen och
instrument och kontroller
(med positionsljusen på).
Minska
2 Hastighet pip
PÅ Öka Aktivera / avaktivera
ljudsignalen sin indikerar
att den programmerade
hastigheten har överskridits
och välj en hastighet.
Minska
AV
3 Strålkastarsensor
Öka Justera känsligheten för
ljusstyrkesensorn (1 till 3),
som påverkar strålkastarna
Minska

21
Instrumentpanel
1Pekskärms ljud- och
telematiksystem


Ljudsystemets manöverpanel, som ligger i mitten
av instrumentbrädan, ger åtkomst till menyer för
att anpassa vissa utrustningar.
Motsvarande information visas på pekskärmen.
Tillgänglig i 9 språk: tyska, engelska, spanska,
franska, italienska, holländska, polska,
portugisiska och turkiska.
Av säkerhetsskäl är endast vissa menyer
tillgängliga när tändningen är frånslagen.
Ger åtkomst till menyn ”Inställningar”.
Låter dig bläddra upp i en meny eller öka
ett värde.
Låter dig bläddra ned i en meny eller
minska ett värde.
Menyn "Inställningar"
1."Visning"
2. "Röstkommandon"
3. “Klocka och datum”
4. ”Säkerhet/hjälp”
5. ”Ljus”
6. ”Dörrar och låsning”
7. "Ljud"
8. "Telefon/Bluetooth"
9. ”Radioinställning”
10. ”Återställ inställningar” för att återgå till
tillverkarens standardinställningar.
11 . ”Radera personuppgifter” för att radera alla
dina personuppgifter relaterade till Bluetooth
-utrustningen i ljudsystemet.
Se motsvarande avsnitt för mer
information om ljud, telefon, radio och
navigering.
Inställningarna i undermenyerna 4, 5 och
6 varierar beroende på den utrustning
som är installerad i bilen.
Från ”Bildskärm”-undermenyn kan du:
–

välja ”Språk” och välja ett av språken som
nämndes ovan,
–


välja ”Mätenhet” och ställa in förbrukning
(mpg, l/100 km), distans (miles, km) och
temperatur (°F

, °C),
–

välj ”Resa B, visning” för att aktivera eller
inaktivera resa B i färddatorn (På,

Av).Från ”Säkerhet/Hjälp”-undermenyn kan du:
–

välja ”Parkeringsvykamera” och sedan
”Backningskamera” för att aktivera eller
inaktivera dess drift (På,
Av),
–
välj ”Parkeringsvykamera” och sedan
”Kamerafördröjning” för att aktivera eller
inaktivera fortsatt visning under 10 sekunder
eller upp till 18 km/h (På,
Av),
–
välja ”T
rafikskylt” för att aktivera eller
inaktivera dess drift (På, Av),
–
välja ”Krockkudde för passagerare” för att
aktivera eller inaktivera dess drift (På,
Av).
Från ”Ljus”-undermenyn kan du:
–
välja ”varselljus” för att aktivera eller inaktivera
dess drift (På,
Av),
–
välj ”Automatisera helljus” för att aktivera eller
inaktivera dess drift (På,
Av),
–
välj ”Strålkastarsensor” för att justera dess
känslighet (1,2,3).
Från ”Dörrar och låsning”-undermenyn kan du:
–
välja ”Automatisk avstängning” för att aktivera
eller inaktivera dess drift (På, Av).
Ställa in datum och tid
Använda kontrollpanelen MODE
► Tryck på ”MODE” knappen.
►

Välj menyn ”T
idsinställning” för att ställa in tid
och klockformat (24 timmar eller 12 timmar) eller
välj menyn ”Datuminställning” för att ställa in
dag, månad och år.

27
Åtkomst
2Bakdörrar
När bilen står stilla och bakdörrarna
öppnas aktiveras kameran som överför
vyn till skärmen som är placerad i kupén.
Öppning
Från utsidan

► Dra handtaget mot dig och sedan dra i
spaken för att öppna den vänstra dörren.
De två dörrarna öppnar till 96°.
Från insidan

► Dra handtaget på dörrpanelen mot dig och
tryck sedan för att öppna den högra dörren.
►

T
ryck på spaken för att öppna den vänstra
dörren.
Kör inte med bakdörren öppen.
Öppning till 180°
Om fordonet är så utrustat, gör det infällbara
dörrstoppsystemet det möjligt att öka öppningen
från 96° till 180°.


► Tryck på knappen på dörrpanelen för att
utöka dörrens vinkel.
Dörrstoppen hakas åter fast automatiskt vid
stängning.
Stängning
► Vid stängning stänger du först den vänstra
dörren och sedan den högra.
Larm
Det här systemet är avsett att avskräcka från
bilstöld och inbrott. Om bilen är utrustad med
larm erbjuder det följande typer av skydd:
- Skalskydd
Systemet ger ett yttre skalskydd genom sensorer
på dörrar och luckor, samt i elsystemet,

28
Åtkomst
- Nivåsensor
Systemet kontrollerar ändringar i bilens höjdläge.
Aktivering
► Stanna tändningen och stig ur bilen.► Tryck på denna knapp på
fjärrkontrollen.
Skydden är aktiva efter några sekunder.
När larmet löser ut
Detta bekräftas genom att sirenen ljuder och att
blinkersljusen blinkar i trettio sekunder.
Larmet återgår sedan till standbyläge,
men händelsen blir kvar i minnet och
signaleras av att kontrollampan för elektronisk
startspärr tänds under cirka 10 sekunder när
tändningen slås på.
Larmet utlöses också efter avbrott i
elförsörjningen samt när elförsörjningen
återställs.
Bortkoppling med hjälp av
fjärrkontrollen
► Tryck på den här knappen.
Standby-läget är inaktiverat när bilen är upplåst.
Inaktivera nivåsensorn
(Beroende på motor)► Tryck på den här knappen för att
inaktivera skyddet (t.ex. när bilen
bogseras med larmet på).
Skyddet förblir aktivt fram till dörrens centrala
öppning.
Om fjärrkontrollen inte
fungerar
► Lås upp dörrarna med hjälp av nyckeln i låset
och larmet stängs av .
►

Slå på tändningen, identifiering av
nyckelkoden stänger av larmet.
Låsning av dörrarna med hjälp av
nyckeln aktiverar inte larmet.
Om sirenen utlösts felaktigt kan du
snabbt avbryta den på följande sätt:
►

slå på tändningen. När koden i nyckeln
identifieras avbryts ljudsignalen.
►


tryck på knappen för upplåsning (hytt och
nyckel) på fjärrkontrollen.
För att undvika utlösning av larmet t. ex. då
du tvättar bilen kan du låsa den med nyckeln.
När bilen låses upp med fjärrkontrollen
kopplas sirenen bort automatiskt.
Elmanövrerade
fönsterhissar


A. Elektrisk fönsterhiss på förarsidan
B. Elektrisk fönsterhiss på passagerarsidan
Manuell funktion
► För att öppna eller stänga fönstret, tryck
eller dra brytare A /
B utan att passera
motståndspunkten. Rutan stannar när brytaren
släpps.
Automatisk funktion
► För att öppna eller stänga fönstret, tryck eller
dra brytare A förbi sin mottståndspunkt. Rutan
öppnar eller stänger helt när brytaren släpps. En
ny tryckning avbryter rutans rörelse.

35
Ergonomi och komfort
3Värme och ventilation
Råd
Rekommendationer för ventilation och
luftkonditionering
►

För att säkerställa att luften fördelas
jämnt, håll de externa luftintagsgallerna
för vindrutan, munstyckena,
ventilationsöppningarna, luftuttagen och
luftuttaget i bagagerummet fria från hinder

.
►

Täck inte solskenssensorn på
instrumentpanelen; denna sensor
används för att reglera det automatiska
luftkonditioneringssystemet.
►


Använd luftkonditioneringssystemet i minst
5 till 10 minuter en eller två gånger i månaden
för att hålla det i gott skick.
►


Om systemet inte producerar kall luft ska
du stänga av det och kontakta en PEUGEOT


återförsäljare eller en annan kvalificerad
verkstad.
Vid bogsering av tung last i brant lutning och
vid höga temperaturer, ökas den tillgängliga
motoreffekten och bogseringskapaciteten om
man stänger av luftkonditioneringen.
Undvik att köra för länge med
ventilationen avstängd eller med
långvarig drift av inre luftcirkulation. Risk för
immbildning och försämring av luftkvaliteten!
Om innertemperaturen är mycket hög
efter att fordonet har stått länge i
solsken, lufta passagerarutrymmet i några
ögonblick.
Ställ luftflödesreglaget i ett läge som
garanterar en god luftväxling i kupén.
Kondens som skapas av
luftkonditioneringen resulterar i en
uttömning av vatten under fordonet. Det är
helt normalt.
Underhåll av ventilation och
luftkonditionering
►

Kontrollera att kupéfiltret är i gott skick och
låt regelbundet byta filtren.
V

i rekommenderar att du använder ett
kompositfilter för passagerarutrymmen. Dess
specifika aktiva tillsatsmedel skyddar mot
förorenande gaser och dålig lukt.
►

För att säkerställa korrekt användning
av luftkonditioneringssystemet, låt det
kontrolleras enligt rekommendationerna i
tillverkarens serviceschema.
Innehåller den fluorerade
växthusgasen R134A.
Beroende på version och försäljningsland
innehåller luftkonditioneringen fluorerande
växthusgaser R134A.
Stop & Start
Värmen och luftkonditioneringen fungerar
bara när motorn är i gång.
Koppla tillfälligt ur Stop & Start-systemet för
att behålla en behaglig temperatur i kupén,
Läs motsvarande avsnitt för mer information
om Stop & Start.
Värme/manuell
luftkonditionering


1. Starta / stänga av luftkonditioneringen
(beroende på version)
2. Inställning av temperaturen
3. Inställning av luftflödet
4. Inställning av luftfördelning
5. Luftintag/återcirkulation av kupéluft
Elektriska fordon
Uppvärmning av passagerarutrymmet
styrs genom kontrollpanelen som är placerad
bredvid ratten.
För mer information, se avsnittet
Uppvärmning (elektrisk).

51
Belysning och sikt
4Belysningsreglage
Under vissa väderförhållanden (låga
temperaturer, fukt) kan imma bildas på
insidan av strålkastarnas och bakljusens glas.
Den försvinner några minuter efter det att
ljuset har tänts.
Utlandsresor
Om du ska använda bilen i ett land med
omvänd trafikriktning behöver du ställa in
halvljusen så att du inte bländar förarna i
mötande fordon. Kontakta en PEUGEOT-
verkstad eller en annan kvalificerad verkstad.
Val av belysningsfunktion

► Vrid belysningsreglaget för att placera det vita
märket mittemot önskad symbol.
Belysning avstängd (avstängd tändning) /
varselljus (motor igång)
Halvljus/helljus
Automatisk belysning av halvljus / helljus
Växla mellan helljus och
halvljus (halvljus / helljus)
► Dra belysningsreglaget mot dig för att växla
mellan att tända halvljus och helljus.
För att blinka strålkastarna, dra
belysningsreglaget mot dig, oavsett ringens
placering.
Blinkers
► Vänster eller höger: tryck ned eller upp
belysningsreglaget förbi motståndspunkten.
Funktion avsedd för motorväg
► Manövrera reglaget en gång uppåt eller
nedåt, utan att passera den tröga punkten.
Blinkersljusen kommer att blinka fem gånger
.
Dimljus
Om bilen är utrustad med dimljus används de
med hel- eller halvljusen.


Dimljus fram
Dimljus bak
►

T

ryck på en av dessa kontroller för att slå på
motsvarande lampor.
Dimljus bör endast användas vid dimma
eller snöfall.
I klart väder eller regn, på dagen och på
natten, får dimljusen bak inte användas
eftersom de kan blända.
Glöm inte att släcka dem så fort de inte längre
behövs.
Varselljus med LED
När bilen startas under dagtid tänds varselljusen
automatiskt.
När positionsljusen, halvljuset eller helljuset
tänds manuellt eller automatiskt släcks
varselljusen.
Programmering
I de länder där lagstiftningen inte kräver att ljuset
ska vara tänt under dagtid går det att koppla in
eller ur systemet i konfigurationsmenyn.
Automatisk tändning av ljusen
Om din bil är utrustad med denna funktion tänds
halvljusen automatiskt när ljusstyrkan är låg.
I dimma eller snöväder kan ljussensorn
registrera tillräckligt ljus. I detta fall tänds

52

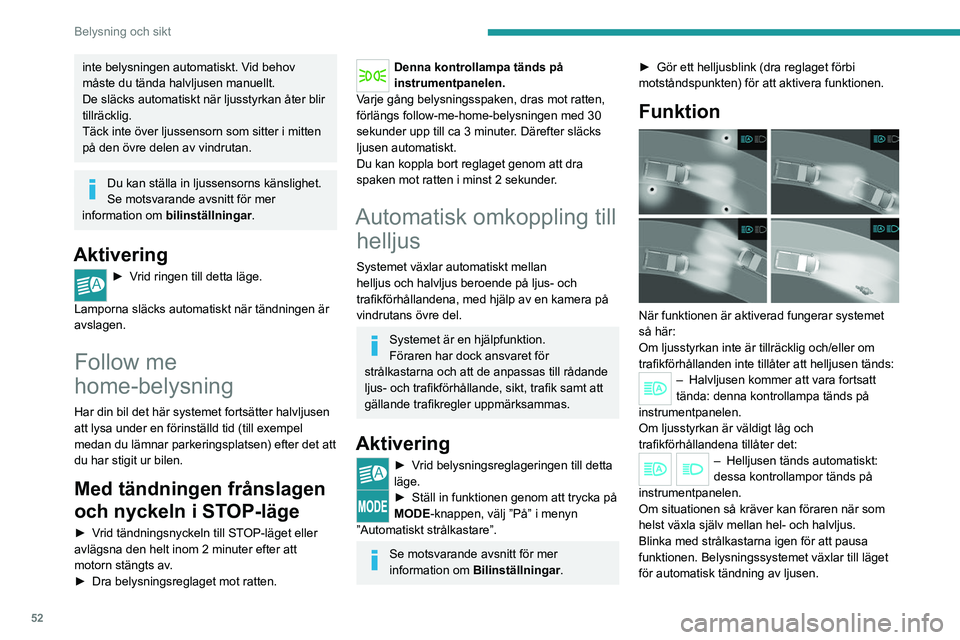

Belysning och sikt
inte belysningen automatiskt. Vid behov
måste du tända halvljusen manuellt.
De släcks automatiskt när ljusstyrkan åter blir
tillräcklig.
Täck inte över ljussensorn som sitter i mitten
på den övre delen av vindrutan.
Du kan ställa in ljussensorns känslighet.
Se motsvarande avsnitt för mer
information om bilinställningar .
Aktivering
► Vrid ringen till detta läge.
Lamporna släcks automatiskt när tändningen är
avslagen.
Follow me
home-belysning
Har din bil det här systemet fortsätter halvljusen
att lysa under en förinställd tid (till exempel
medan du lämnar parkeringsplatsen) efter det att
du har stigit ur bilen.
Med tändningen frånslagen
och nyckeln i STOP-läge
► Vrid tändningsnyckeln till STOP-läget eller
avlägsna den helt inom 2 minuter efter att
motorn stängts av.
►

Dra belysningsreglaget mot ratten.
Denna kontrollampa tänds på
instrumentpanelen.
Varje gång belysningsspaken, dras mot ratten,
förlängs follow-me-home-belysningen med 30
sekunder upp till ca 3 minuter. Därefter släcks
ljusen automatiskt.
Du kan koppla bort reglaget genom att dra
spaken mot ratten i minst 2 sekunder.
Automatisk omkoppling till helljus
Systemet växlar automatiskt mellan
helljus och halvljus beroende på ljus- och
trafikförhållandena, med hjälp av en kamera på
vindrutans övre del.
Systemet är en hjälpfunktion.
Föraren har dock ansvaret för
strålkastarna och att de anpassas till rådande
ljus- och trafikförhållande, sikt, trafik samt att
gällande trafikregler uppmärksammas.
Aktivering
► Vrid belysningsreglageringen till detta
läge.
► Ställ in funktione n genom att trycka på
MODE-knappen, välj ”På” i menyn
”Automatiskt strålkastare”.
Se motsvarande avsnitt för mer
information om Bilinställningar . ►

Gör ett helljusblink (dra reglaget förbi
motståndspunkten) för att aktivera funktionen.
Funktion

När funktionen är aktiverad fungerar systemet
så här:
Om ljusstyrkan inte är tillräcklig och/eller om
trafikförhållanden inte tillåter att helljusen tänds:
– Halvljusen kommer att vara fortsatt
tända: denna kontrollampa tänds på
instrumentpanelen.
Om ljusstyrkan är väldigt låg och
trafikförhållandena tillåter det:
– Helljusen tänds autom atiskt:
dessa kontrollampor tänds på
instrumentpanelen.
Om situationen så kräver kan föraren när som
helst växla själv mellan hel- och halvljus.
Blinka med strålkastarna igen för att pausa
funktionen. Belysningssystemet växlar till läget
för automatisk tändning av ljusen.

54
Belysning och sikt

Reglaget kan ha 5 olika positioner:
– V indrutetorkare off.
–

Intervalltorkning: 1 hack nedåt. Genom att
vrida ringen i detta läge är det möjligt att välja
4 frekvensnivåer (mycket långsam, långsam,
normal, snabb).
–


Långsam kontinuerlig torkning: 2 hack nedåt.
–


Snabb kontinuerlig torkning: 3 hack nedåt.
–


Enkel torkning: dra i reglaget mot ratten.
Automatiska vindrutetorkare
Om bilen har denna utrustning anpassas
torkarhastigheten automatiskt till regnstyrkan.
Automatisk torkning: 1 steg nedåt. Detta
bekräftas med en torkning. Måste återaktiveras
varje gång tändningen varit av.
I detta läge går det att öka regnsensorns
känslighet genom att vrida på ringen.
Täck inte över regnsensorn, som sitter i mitten på vindrutans överkant.
Vid automattvätt slår du av tändningen eller
kopplar bort den automatiska torkningen.
Kontrollera att torkarbladen kan röra sig
fritt när du använder vindrutetorkarna på
vintern.
Kliv upp på steget i den främre stötfångaren
och ta bort eventuell snö längst ned på
vindrutan och på bladen.
Du kan byta torkarblad.
Se motsvarande avsnitt för mer
information om byte av torkarblad.
Om bilen har Stop & Start är STOP-läget
inte tillgängligt så länge
vindrutetorkarreglaget står i det snabba läget.
Spolarvätska till rutor och
strålkastare
► Dra torkarstyrningsreglaget mot dig.
V indrutespolaren åtföljs av en fördröjd aktivering
av vindrutetorkarna.
Beroende på version kopplas strålkastarspolaren
till vindrutespolaren. Den aktiveras om
strålkastarna för halvljuset är på.
Kontrollera spolarvätskenivån
regelbundet, särskilt under vintern.
Läs under rubriken Nivåkontroller för mer
information om nivån för spolarvätska till rutor
och strålkastare.
Byte av torkarblad

Fotstegen på stötfångaren fram ger dig möjlighet
att komma åt torkarbladen och spolarens
munstycken.
Kontrollera att vindrutespolarens och
strålkastarspolarens munstycken inte är
igensatta.
