PEUGEOT BOXER 2021 Instructieboekje (in Dutch)

139
Technische gegevens

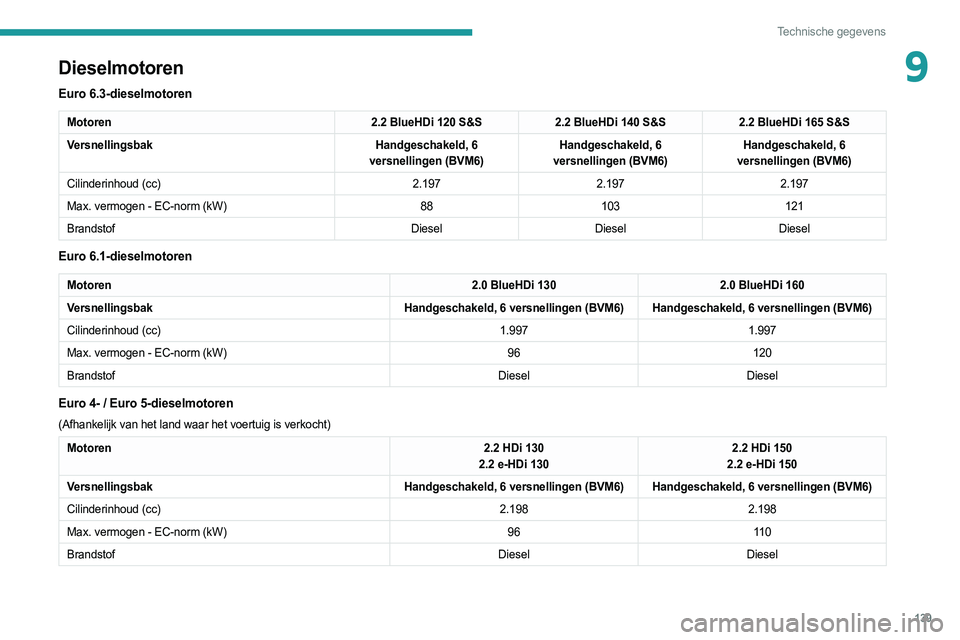

9Dieselmotoren
Euro 6.3-dieselmotoren
Motoren2.2 BlueHDi 120 S&S2.2 BlueHDi 140 S&S2.2 BlueHDi 165 S&S
Versnellingsbak Handgeschakeld, 6
versnellingen (BVM6) Handgeschakeld, 6
versnellingen (BVM6) Handgeschakeld, 6
versnellingen (BVM6)
Cilinderinhoud (cc) 2.1972.1972.197
Max. vermogen - EC-norm (kW) 88103 121
Brandstof DieselDieselDiesel
Euro 6.1-dieselmotoren
Motoren 2.0 BlueHDi 1302.0 BlueHDi 160
Versnellingsbak Handgeschakeld, 6 versnellingen (BVM6) Handgeschakeld, 6 versnellingen (BVM6)
Cilinderinhoud (cc) 1.9971.997
Max. vermogen - EC-norm (kW) 96120
Brandstof DieselDiesel
Euro 4- / Euro 5-dieselmotoren
(Afhankelijk van het land waar het voertuig is verkocht)
Motoren 2.2 HDi 130
2.2 e-HDi 130 2.2 HDi 150
2.2 e-HDi 150
Versnellingsbak Handgeschakeld, 6 versnellingen (BVM6) Handgeschakeld, 6 versnellingen (BVM6)
Cilinderinhoud (cc) 2.1982.198
Max. vermogen - EC-norm (kW) 9611 0
Brandstof DieselDiesel

140
Technische gegevens

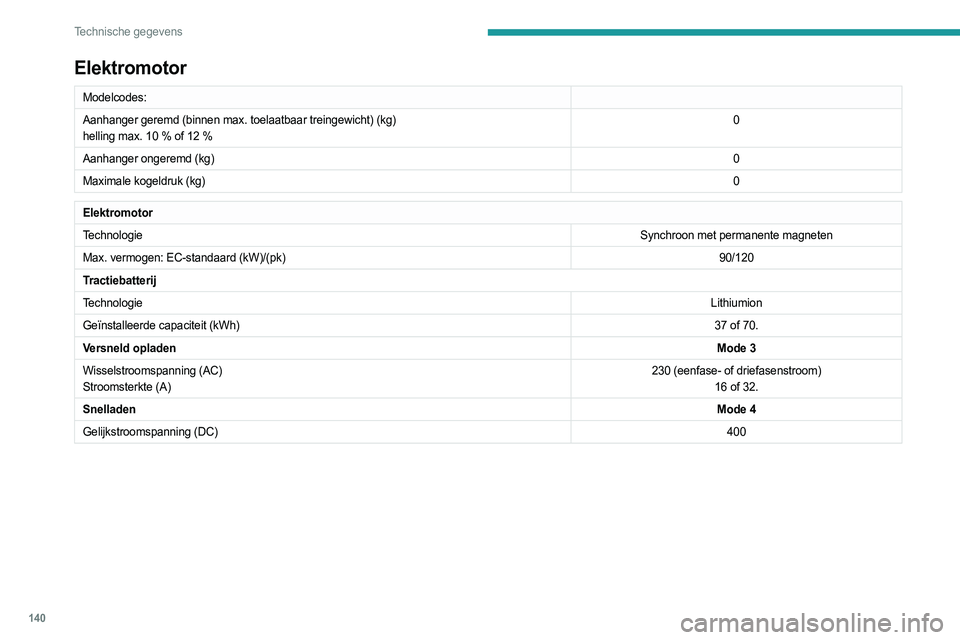

Elektromotor
Modelcodes:
Aanhanger geremd (binnen max. toelaatbaar treingewicht) (kg)
helling max. 10 % of 12 %0
Aanhanger ongeremd (kg) 0
Maximale kogeldruk (kg) 0
Elektromotor
TechnologieSynchroon met permanente magneten
Max. vermogen: EC-standaard (kW)/(pk) 90/120
Tractiebatterij
Technologie Lithiumion
Geïnstalleerde capaciteit (kWh) 37 of 70.
Versneld opladen Mode 3
Wisselstroomspanning (AC)
Stroomsterkte (A) 230 (eenfase- of driefasenstroom)
16 of 32.
Snelladen Mode 4
Gelijkstroomspanning (DC) 400

141
Technische gegevens

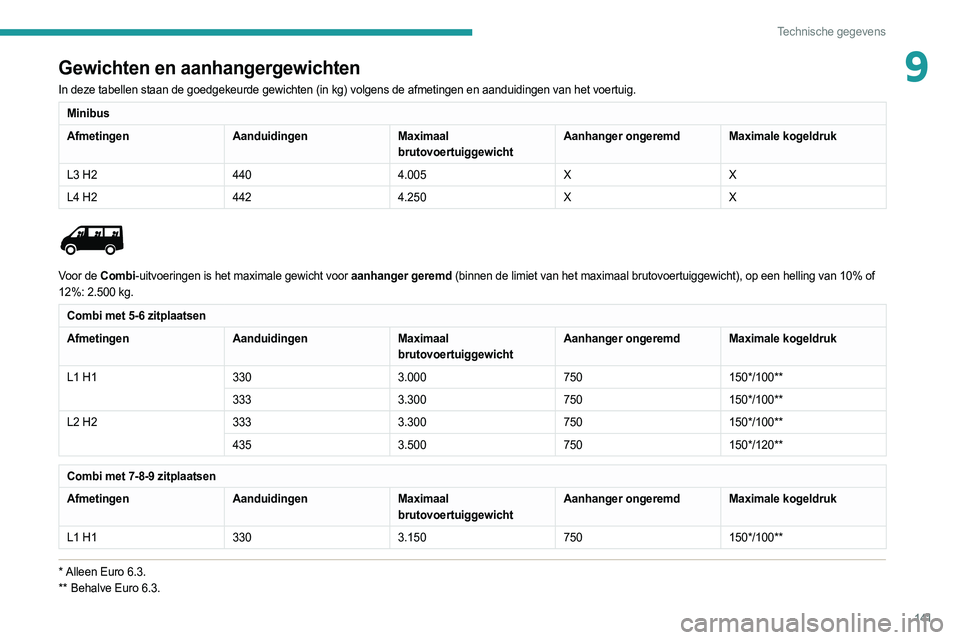

9Gewichten en aanhangergewichten
In deze tabellen staan de goedgekeurde gewichten (in kg) volgens de afmetingen en aanduidingen van het voertuig.
Minibus
AfmetingenAanduidingenMaximaal
brutovoertuiggewichtAanhanger ongeremd Maximale kogeldruk
L3 H2 4404.005XX
L4 H2 4424.250XX


Voor de Combi-uitvoeringen is het maximale gewicht voor aanhanger geremd (binnen de limiet van het maximaal brutovoertuiggewicht), op een helling van 10% of
12%: 2.500 kg.
Combi met 5-6 zitplaatsen
AfmetingenAanduidingenMaximaal
brutovoertuiggewichtAanhanger ongeremd Maximale kogeldruk
L1 H1 3303.000750150*/100**
333 3.300750150*/100**
L2 H2 3333.300750150*/100**
435 3.500750150*/120**
Combi met 7-8-9 zitplaatsen
AfmetingenAanduidingenMaximaal
brutovoertuiggewichtAanhanger ongeremd Maximale kogeldruk
L1 H1 3303.150750150*/100**
* Alleen Euro 6.3.
** Behalve Euro 6.3.

142
Technische gegevens

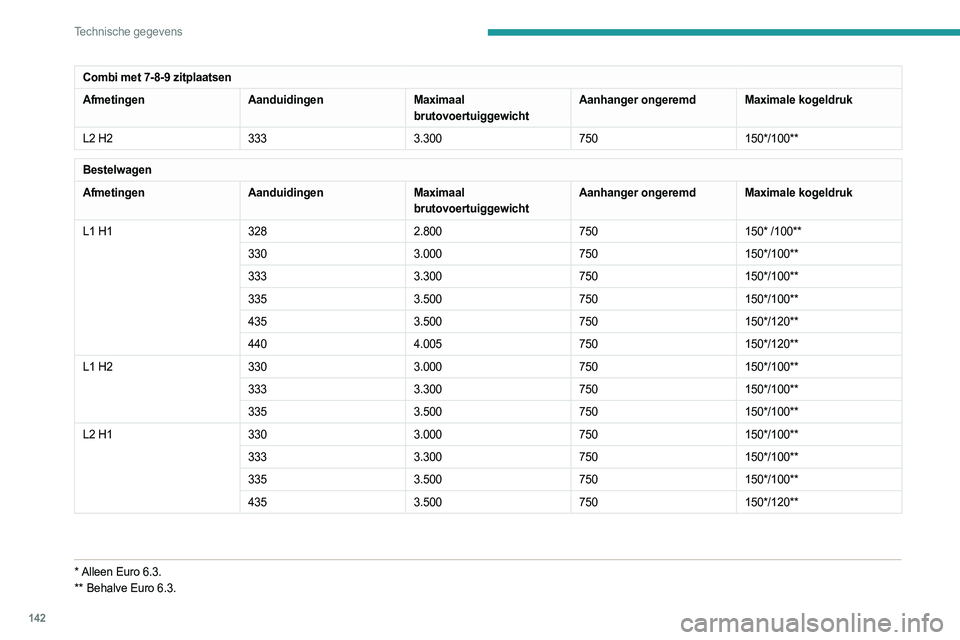

Combi met 7-8-9 zitplaatsen
AfmetingenAanduidingenMaximaal
brutovoertuiggewichtAanhanger ongeremd Maximale kogeldruk
L2 H2 3333.300750150*/100**
Bestelwagen
AfmetingenAanduidingenMaximaal
brutovoertuiggewichtAanhanger ongeremd Maximale kogeldruk
L1 H1 3282.800750150*
/100**
330 3.000750150*/100**
333 3.300750150*/100**
335 3.500750150*/100**
435 3.500750150*/120**
440 4.005750150*/120**
L1 H2 3303.000750150*/100**
333 3.300750150*/100**
335 3.500750150*/100**
L2 H1 3303.000750150*/100**
333 3.300750150*/100**
335 3.500750150*/100**
435 3.500750150*/120**
* Alleen Euro 6.3.
** Behalve Euro 6.3.

143
Technische gegevens

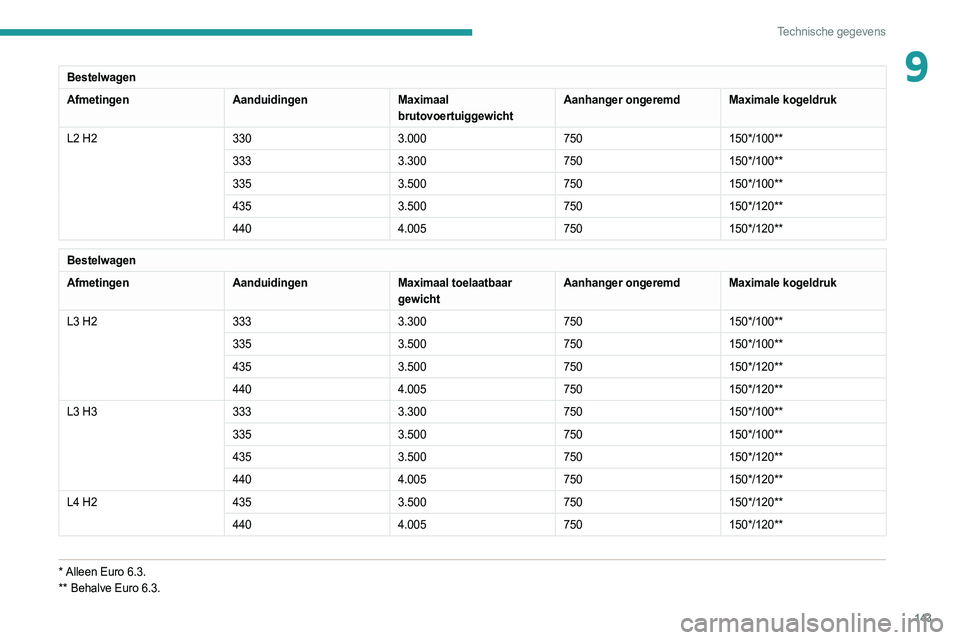

9Bestelwagen
AfmetingenAanduidingenMaximaal
brutovoertuiggewichtAanhanger ongeremd Maximale kogeldruk
L2 H2 3303.000750150*/100**
333 3.300750150*/100**
335 3.500750150*/100**
435 3.500750150*/120**
440 4.005750150*/120**
Bestelwagen
AfmetingenAanduidingenMaximaal toelaatbaar
gewichtAanhanger ongeremd Maximale kogeldruk
L3 H2 3333.300750150*/100**
335 3.500750150*/100**
435 3.500750150*/120**
440 4.005750150*/120**
L3 H3 3333.300750150*/100**
335 3.500750150*/100**
435 3.500750150*/120**
440 4.005750150*/120**
L4 H2 4353.500750150*/120**
440 4.005750150*/120**
* Alleen Euro 6.3.
** Behalve Euro 6.3.

144
Technische gegevens
Bestelwagen
AfmetingenAanduidingenMaximaal toelaatbaar
gewichtAanhanger ongeremd Maximale kogeldruk
L4 H3 4353.500750150*/120**
440 4.005750150*/120**
Afmetingen
De afmetingen worden in millimeter gegeven.
Bestelwagen

145
Technische gegevens

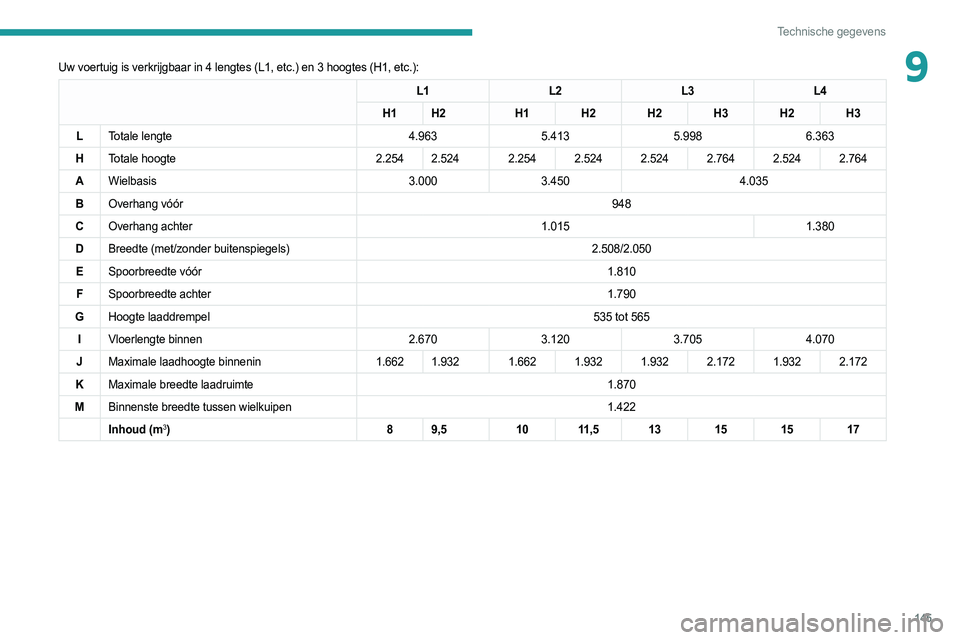

9Uw voertuig is verkrijgbaar in 4 lengtes (L1, etc.) en 3 hoogtes (H1, etc.):
L1L2L3L4
H1 H2 H1 H2 H2 H3 H2 H3
L Totale lengte 4.9635.4135.9986.363
H Totale hoogte 2.254 2.524 2.254 2.524 2.524 2.764 2.524 2.764
A Wielbasis 3.0003.450 4.035
B Overhang vóór 948
C Overhang achter 1.0151.380
D Breedte (met/zonder buitenspiegels) 2.508/2.050
E Spoorbreedte vóór 1.810
F Spoorbreedte achter 1.790
G Hoogte laaddrempel 535 tot 565
I Vloerlengte binnen 2.6703.1203.7054.070
J Maximale laadhoogte binnenin 1.6621.932 1.6621.932 1.932 2.172 1.932 2.172
K Maximale breedte laadruimte 1.870
M Binnenste breedte tussen wielkuipen 1.422
Inhoud (m
3) 89,5 10 11,5 13 15 15 17

146
Technische gegevens

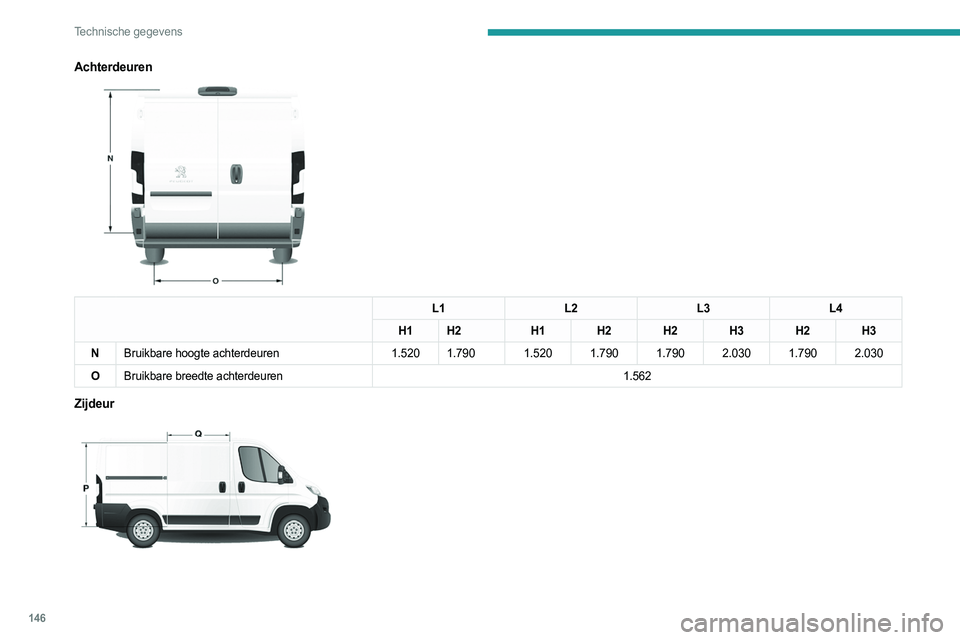

Achterdeuren

L1L2L3L4
H1 H2 H1 H2 H2 H3 H2 H3
N Bruikbare hoogte achterdeuren 1.520 1.790 1.520 1.790 1.790 2.030 1.790 2.030
O Bruikbare breedte achterdeuren 1.562
Zijdeur

147
Technische gegevens
9L1L2L3L4
H1 H2 H1 H2 H2 H3 H2 H3
P Hoogte van de zijschuifdeur 1.485 1.755 1.485 1.755 1.755
Q Breedte van de zijschuifdeur 1.0751.250
Combi


L1H1 L2H2
A 751 8721.201 1.322
B 1.201 1.7431.6512.193
C -860 -860

148
Technische gegevens

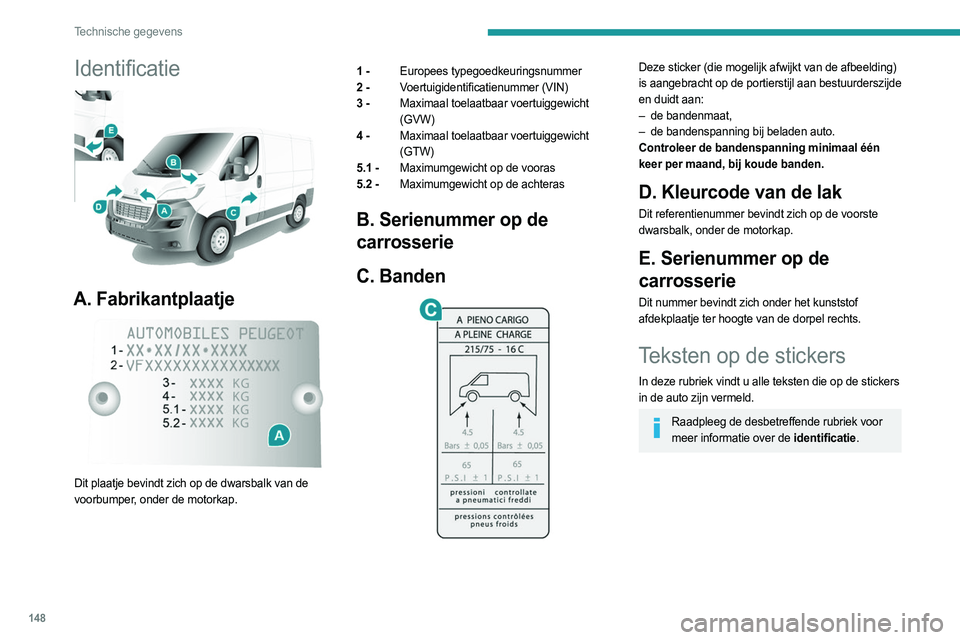

Identificatie

A. Fabrikantplaatje

Dit plaatje bevindt zich op de dwarsbalk van de
voorbumper, onder de motorkap.1 -
Europees typegoedkeuringsnummer
2 - Voertuigidentificatienummer (VIN)
3 - Maximaal toelaatbaar voertuiggewicht
(GVW)
4 - Maximaal toelaatbaar voertuiggewicht
(GTW)
5.1 - Maximumgewicht op de vooras
5.2 - Maximumgewicht op de achteras
B. Serienummer op de
carrosserie
C. Banden


Deze sticker (die mogelijk afwijkt van de afbeelding)
is aangebracht op de portierstijl aan bestuurderszijde
en duidt aan:
–

de bandenmaat,
–


de bandenspanning bij beladen auto.
Controleer de bandenspanning minimaal één


keer per maand, bij koude banden.
D. Kleurcode van de lak
Dit referentienummer bevindt zich op de voorste
dwarsbalk, onder de motorkap.
E. Serienummer op de
carrosserie
Dit nummer bevindt zich onder het kunststof
afdekplaatje ter hoogte van de dorpel rechts.
Teksten op de stickers
In deze rubriek vindt u alle teksten die op de stickers
in de auto zijn vermeld.
Raadpleeg de desbetreffende rubriek voor meer informatie over de identificatie.
