PEUGEOT BOXER 2021 Omistajan Käsikirja (in Finnish)
Manufacturer: PEUGEOT, Model Year: 2021, Model line: BOXER, Model: PEUGEOT BOXER 2021Pages: 212, PDF Size: 6.32 MB
Page 1 of 212
PEUGEO
OMIST
Page 2 of 212

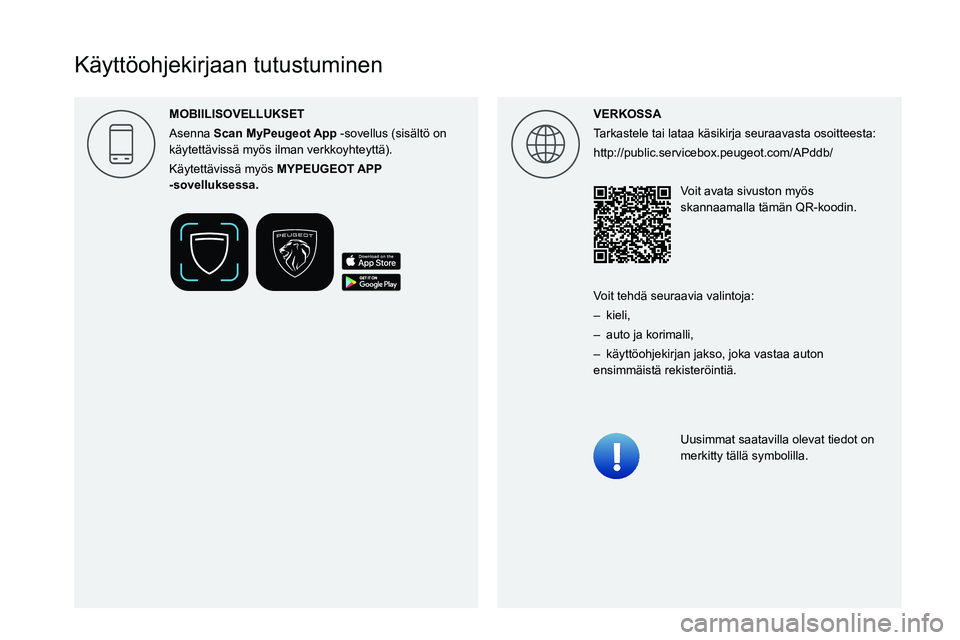

Käyttöohjekirjaan tutustuminen
VERKOSSA
Tarkastele tai lataa käsikirja seuraavasta osoitteesta:
http://public.servicebox.peugeot.com/APddb/Voit avata sivuston myös
skannaamalla tämän QR-koodin.
Uusimmat saatavilla olevat tiedot on
merkitty tällä symbolilla.
Voit tehdä seuraavia valintoja:
– kieli,
–
auto ja korimalli,
–
käyttöohjekirjan jakso, joka vastaa auton
ensimmäistä rekisteröintiä.
MOBIILISOVELLUKSET
Asenna
Scan
-sovellus
(sisältö on
käytettävissä myös ilman verkkoyhteyttä).
Käytettävissä myös MYPEUGEOT
-sovelluksessa.
Page 3 of 212

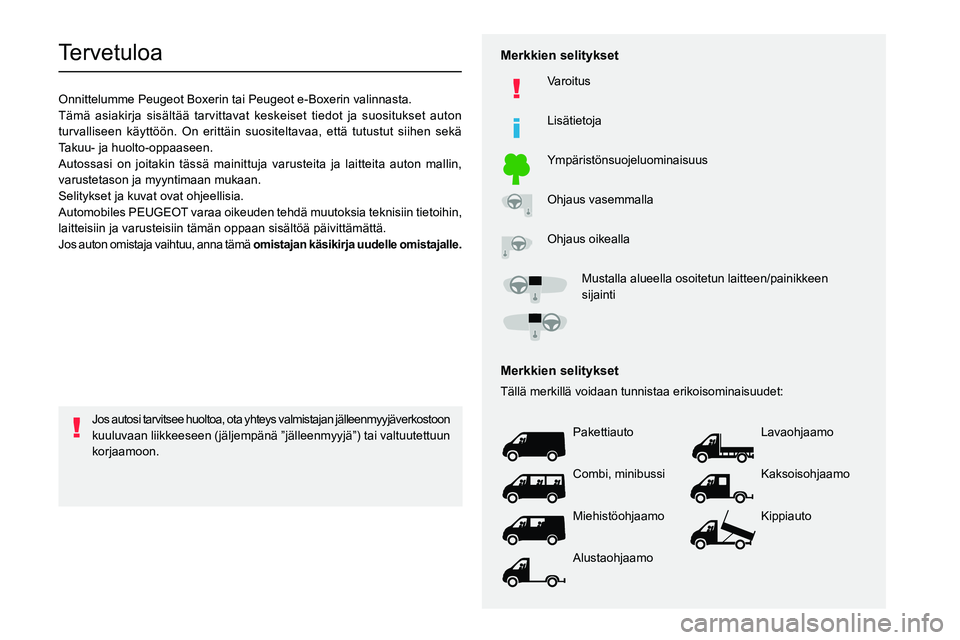

TervetuloaOnnittelumme Peugeot Boxerin tai Peugeot e-Boxerin valinnasta.
Tämä asiakirja sisältää tarvittavat keskeiset tiedot ja s\
uositukset auton
turvalliseen käyttöön. On erittäin suositeltavaa, että tutustut siihen sekä
T
akuu- ja huolto-oppaaseen.
Autossasi on joitakin tässä mainittuja varusteita ja laitteita auton mallin,
v
arustet ason ja myyntimaan mukaan.
Selitykset ja kuvat ovat ohjeellisia.
Automobiles PEUGEOT varaa oikeuden tehdä muutoksia teknisiin tietoihin,
laitteisiin ja varusteis iin tämän oppaan sisält öä päivittämättä.
Jos auton omistaja vaihtuu, anna tämä omistajan k\344sikirja uudelle omistajalle.
Merkkien selitykset
Varoitus
Lisätietoja
Ympäristönsuojeluominaisuus
Ohjaus vasemmalla
Ohjaus oikealla Mustalla alueella osoitetun laitteen/painikkeen
sijainti
Merkkien selitykset
Tällä merkillä voidaan tunnistaa erikoisominaisuudet:
Pakettiauto Lavaohjaamo
Combi, minibussi Kaksoisohjaamo
Miehistöohjaamo Kippiauto
Alustaohjaamo
Jos autosi tarvitsee huoltoa, ota yhteys valmistajan jälleenmyyjäv\
erkostoon
kuuluvaan liikkeeseen (jäljempänä ”jälleenmyyjä”) tai valtuutettuun
korjaamoon.
Page 4 of 212
2

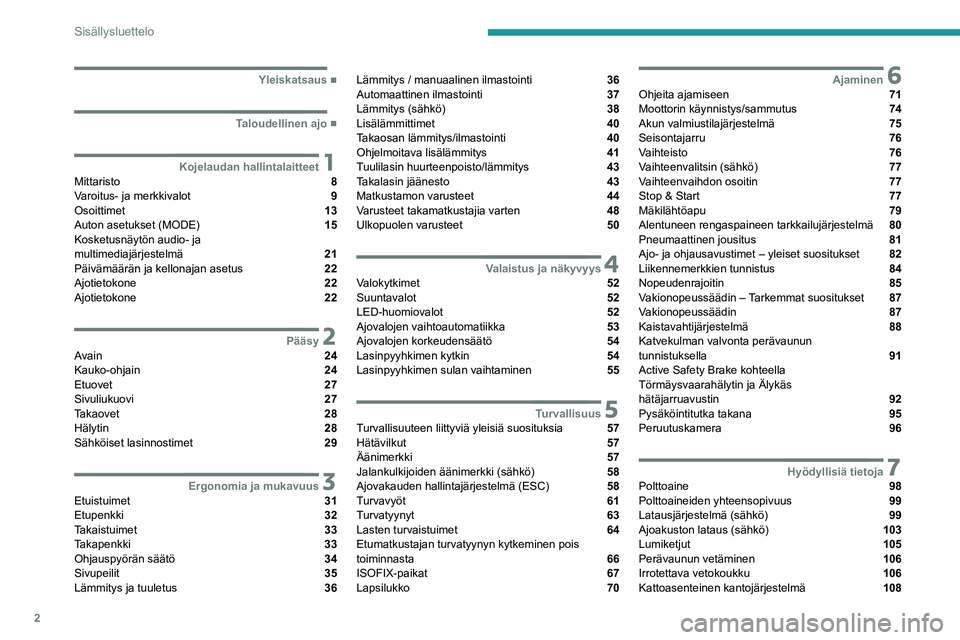

Sisällysluettelo
■
Yleiskatsaus
■
Taloudellinen ajo
1Kojelaudan hallintalaitteetMittaristo 8
Varoitus- ja merkkivalot 9
Osoittimet 13
Auton asetukset (MODE) 15
Kosketusnäytön audio- ja
multimediajärjestelmä
21
Päivämäärän ja kellonajan asetus 22
Ajotietokone 22
Ajotietokone 22
2PääsyAvain 24
Kauko-ohjain 24
Etuovet 27
Sivuliukuovi 27
Takaovet 28
Hälytin 28
Sähköiset lasinnostimet 29
3Ergonomia ja mukavuusEtuistuimet 31
Etupenkki 32
Takaistuimet 33
Takapenkki 33
Ohjauspyörän säätö 34
Sivupeilit 35
Lämmitys ja tuuletus 36
Lämmitys / manuaalinen ilmastointi 36
Automaattinen ilmastointi 37
Lämmitys (sähkö) 38
Lisälämmittimet 40
Takaosan lämmitys/ilmastointi 40
Ohjelmoitava lisälämmitys 41
Tuulilasin huurteenpoisto/lämmitys 43
Takalasin jäänesto 43
Matkustamon varusteet 44
Varusteet takamatkustajia varten 48
Ulkopuolen varusteet 50
4Valaistus ja näkyvyysValokytkimet 52
Suuntavalot 52
LED-huomiovalot 52
Ajovalojen vaihtoautomatiikka 53
Ajovalojen korkeudensäätö 54
Lasinpyyhkimen kytkin 54
Lasinpyyhkimen sulan vaihtaminen 55
5TurvallisuusTurvallisuuteen liittyviä yleisiä suosituksia 57
Hätävilkut 57
Äänimerkki 57
Jalankulkijoiden äänimerkki (sähkö) 58
Ajovakauden hallintajärjestelmä (ESC) 58
Turvavyöt 61
Turvatyynyt 63
Lasten turvaistuimet 64
Etumatkustajan turvatyynyn kytkeminen pois
toiminnasta
66
ISOFIX-paikat 67
Lapsilukko 70
6AjaminenOhjeita ajamiseen 71
Moottorin käynnistys/sammutus 74
Akun valmiustilajärjestelmä 75
Seisontajarru 76
Vaihteisto 76
Vaihteenvalitsin (sähkö) 77
Vaihteenvaihdon osoitin 77
Stop & Start 77
Mäkilähtöapu 79
Alentuneen rengaspaineen tarkkailujärjestelmä 80
Pneumaattinen jousitus 81
Ajo- ja ohjausavustimet – yleiset suositukset 82
Liikennemerkkien tunnistus 84
Nopeudenrajoitin 85
Vakionopeussäädin – Tarkemmat suositukset 87
Vakionopeussäädin 87
Kaistavahtijärjestelmä 88
Katvekulman valvonta perävaunun
tunnistuksella
91
Active Safety Brake kohteella
Törmäysvaarahälytin ja Älykäs
hätäjarruavustin
92
Pysäköintitutka takana 95
Peruutuskamera 96
7Hyödyllisiä tietojaPolttoaine 98
Polttoaineiden yhteensopivuus 99
Latausjärjestelmä (sähkö) 99
Ajoakuston lataus (sähkö) 103
Lumiketjut 105
Perävaunun vetäminen 106
Irrotettava vetokoukku 106
Kattoasenteinen kantojärjestelmä 108
Page 5 of 212
3

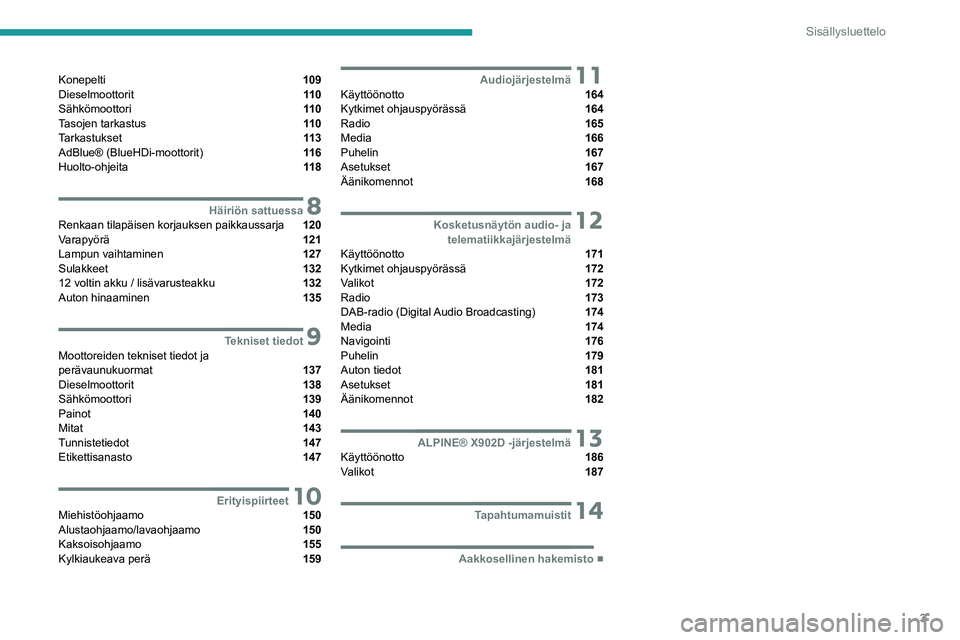

Sisällysluettelo
Konepelti 109
Dieselmoottorit 11 0
Sähkömoottori 11 0
Tasojen tarkastus 11 0
Tarkastukset 11 3
AdBlue® (BlueHDi-moottorit) 11 6
Huolto-ohjeita 11 8
8Häiriön sattuessaRenkaan tilapäisen korjauksen paikkaussarja 120
Varapyörä 121
Lampun vaihtaminen 127
Sulakkeet 132
12 voltin akku / lisävarusteakku 132
Auton hinaaminen 135
9Tekniset tiedotMoottoreiden tekniset tiedot ja
perävaunukuormat 137
Dieselmoottorit 138
Sähkömoottori 139
Painot 140
Mitat 143
Tunnistetiedot 147
Etikettisanasto 147
10ErityispiirteetMiehistöohjaamo 150
Alustaohjaamo/lavaohjaamo 150
Kaksoisohjaamo 155
Kylkiaukeava perä 159
11AudiojärjestelmäKäyttöönotto 164
Kytkimet ohjauspyörässä 164
Radio 165
Media 166
Puhelin 167
Asetukset 167
Äänikomennot 168
12 Kosketusnäytön audio- jatelematiikkajärjestelmä
Käyttöönotto 171
Kytkimet ohjauspyörässä 172
Valikot 172
Radio 173
DAB-radio (Digital Audio Broadcasting) 174
Media 174
Navigointi 176
Puhelin 179
Auton tiedot 181
Asetukset 181
Äänikomennot 182
13ALPINE® X902D -järjestelmäKäyttöönotto 186
Valikot 187
14Tapahtumamuistit
■
Aakkosellinen hakemisto
Page 6 of 212
4

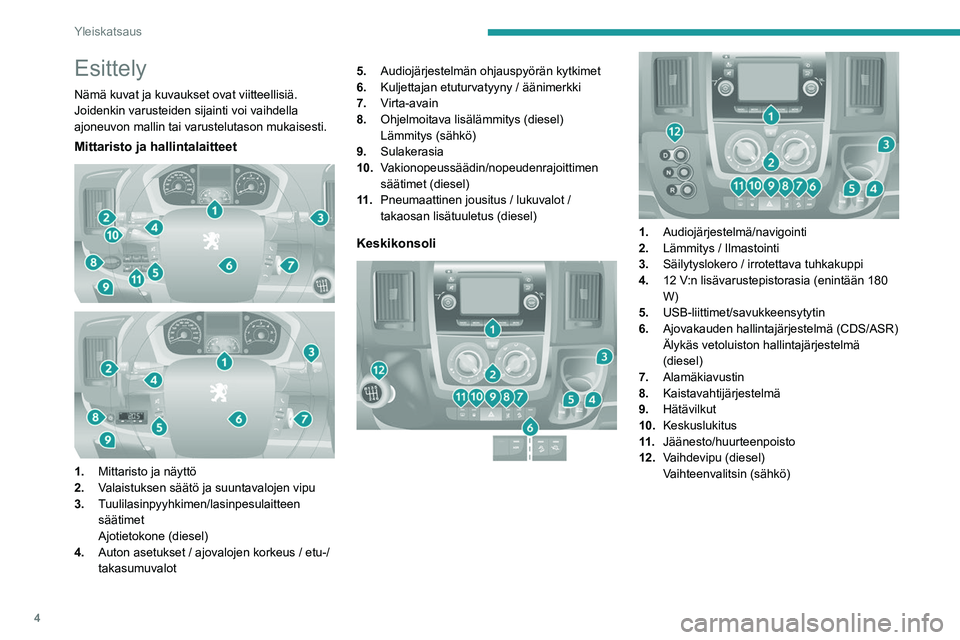

Yleiskatsaus
Esittely
Nämä kuvat ja kuvaukset ovat viitteellisiä.
Joidenkin varusteiden sijainti voi vaihdella
ajoneuvon mallin tai varustelutason mukaisesti.
Mittaristo ja hallintalaitteet
1. Mittaristo ja näyttö
2. Valaistuksen säätö ja suuntavalojen vipu
3. Tuulilasinpyyhkimen/lasinpesulaitteen
säätimet
Ajotietokone (diesel)
4. Auton asetukset / ajovalojen korkeus / etu-/
takasumuvalot 5.
Audiojärjestelmän ohjauspyörän kytkimet
6. Kuljettajan etuturvatyyny / äänimerkki
7. Virta-avain
8. Ohjelmoitava lisälämmitys (diesel)
Lämmitys (sähkö)
9. Sulakerasia
10. Vakionopeussäädin/nopeudenrajoittimen
säätimet (diesel)
11 . Pneumaattinen jousitus / lukuvalot /
takaosan lisätuuletus (diesel)
Keskikonsoli
1. Audiojärjestelmä/navigointi
2. Lämmitys / Ilmastointi
3. Säilytyslokero / irrotettava tuhkakuppi
4. 12 V:n lisävarustepistorasia (enintään 180
W)
5. USB-liittimet/savukkeensytytin
6. Ajovakauden hallintajärjestelmä (CDS/ASR)
Älykäs vetoluiston hallintajärjestelmä
(diesel)
7. Alamäkiavustin
8. Kaistavahtijärjestelmä
9. Hätävilkut
10. Keskuslukitus
11 . Jäänesto/huurteenpoisto
12. Vaihdevipu (diesel)
Vaihteenvalitsin (sähkö)
Page 7 of 212
5
Yleiskatsaus

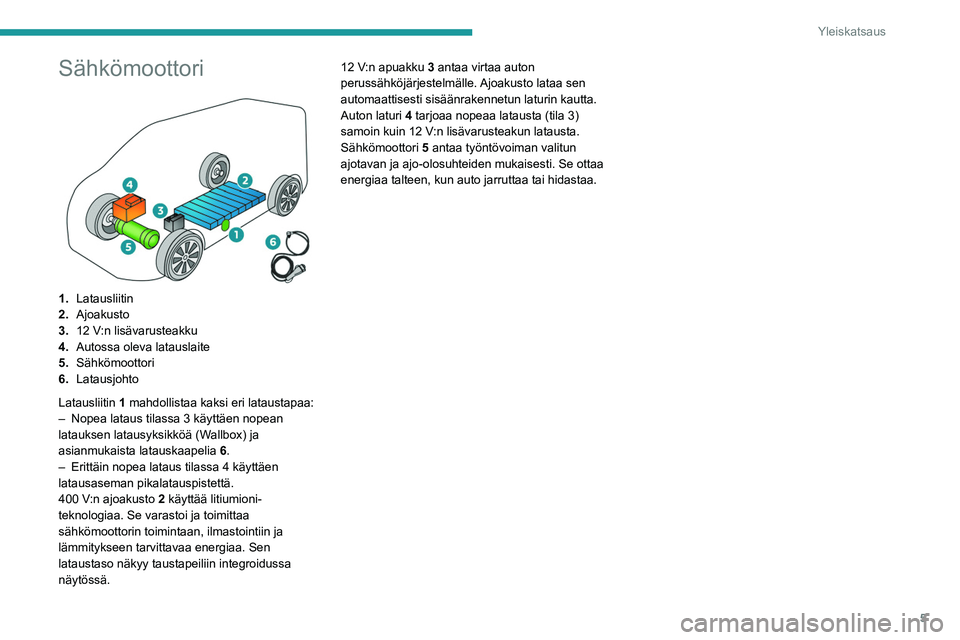

Sähkömoottori
1.Latausliitin
2. Ajoakusto
3. 12 V:n lisävarusteakku
4. Autossa oleva latauslaite
5. Sähkömoottori
6. Latausjohto
Latausliitin 1 mahdollistaa kaksi eri lataustapaa:
–
Nopea lataus tilassa 3 käyttäen nopean
latauksen latausyksikköä (W
allbox) ja
asianmukaista latauskaapelia 6.
–
Erittäin nopea lataus tilassa 4 käyttäen
latausaseman pikalatauspistettä.
400 V
:n ajoakusto 2 käyttää litiumioni-
teknologiaa. Se varastoi ja toimittaa
sähkömoottorin toimintaan, ilmastointiin ja
lämmitykseen tarvittavaa energiaa. Sen
lataustaso näkyy taustapeiliin integroidussa
näytössä. 12 V:n apuakku 3 antaa virtaa auton
perussähköjärjestelmälle. Ajoakusto lataa sen
automaattisesti sisäänrakennetun laturin kautta.
Auton laturi 4 tarjoaa nopeaa latausta (tila 3)
samoin kuin 12 V:n lisävarusteakun latausta.
Sähkömoottori
5
antaa työntövoiman valitun
ajotavan ja ajo-olosuhteiden mukaisesti. Se ottaa
energiaa talteen, kun auto jarruttaa tai hidastaa.
Page 8 of 212
6

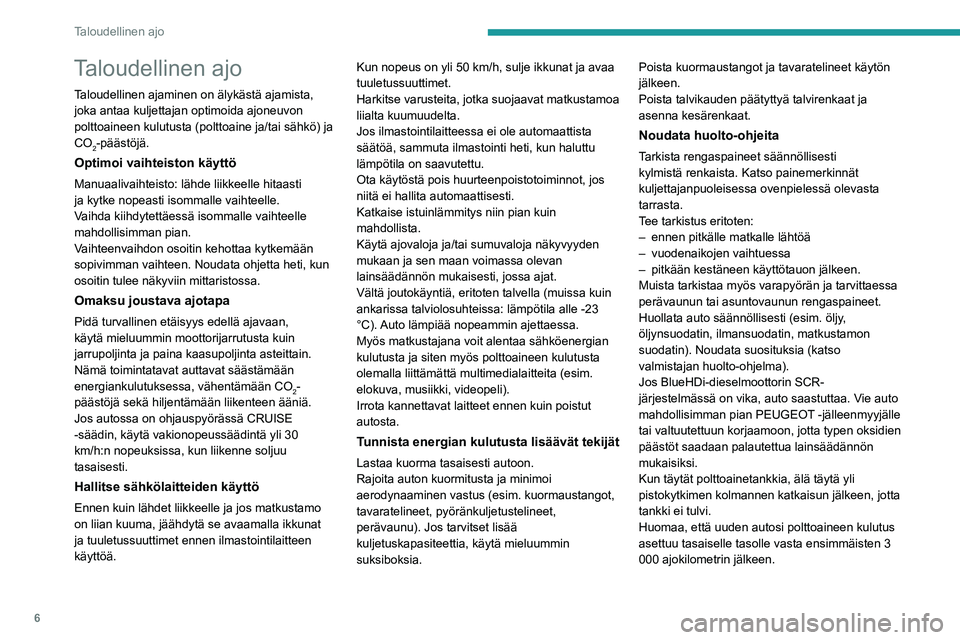

Taloudellinen ajo
Taloudellinen ajo
Taloudellinen ajaminen on älykästä ajamista,
joka antaa kuljettajan optimoida ajoneuvon
polttoaineen kulutusta (polttoaine ja/tai sähkö) ja
CO
2-päästöjä.
Optimoi vaihteiston käyttö
Manuaalivaihteisto: lähde liikkeelle hitaasti
ja kytke nopeasti isommalle vaihteelle.
Vaihda kiihdytettäessä isommalle vaihteelle
mahdollisimman pian.
Vaihteenvaihdon osoitin kehottaa kytkemään
sopivimman vaihteen. Noudata ohjetta heti, kun
osoitin tulee näkyviin mittaristossa.
Omaksu joustava ajotapa
Pidä turvallinen etäisyys edellä ajavaan,
käytä mieluummin moottorijarrutusta kuin
jarrupoljinta ja paina kaasupoljinta asteittain.
Nämä toimintatavat auttavat säästämään
energiankulutuksessa, vähentämään CO
2-
päästöjä sekä hiljentämään liikenteen ääni\
ä.
Jos autossa on ohjauspyörässä CRUISE
-säädin, käytä vakionopeussäädintä yli 30
km/h:n nopeuksissa, kun liikenne soljuu
tasaisesti.
Hallitse sähkölaitteiden käyttö
Ennen kuin lähdet liikkeelle ja jos matkustamo
on liian kuuma, jäähdytä se avaamalla ikkunat
ja tuuletussuuttimet ennen ilmastointilaitteen
käyttöä. Kun nopeus on yli 50
km/h, sulje ikkunat ja avaa
tuuletussuuttimet.
Harkitse varusteita, jotka suojaavat matkustamoa
liialta kuumuudelta.
Jos ilmastointilaitteessa ei ole automaattista
säätöä, sammuta ilmastointi heti, kun haluttu
lämpötila on saavutettu.
Ota käytöstä pois huurteenpoistotoiminnot, jos
niitä ei hallita automaattisesti.
Katkaise istuinlämmitys niin pian kuin
mahdollista.
Käytä ajovaloja ja/tai sumuvaloja näkyvyyden
mukaan ja sen maan voimassa olevan
lainsäädännön mukaisesti, jossa ajat.
Vältä joutokäyntiä, eritoten talvella (muissa kuin
ankarissa talviolosuhteissa: lämpötila alle -23
°C). Auto lämpiää nopeammin ajettaessa.
Myös matkustajana voit alentaa sähköenergian
kulutusta ja siten myös polttoaineen kulutusta
olemalla liittämättä multimedialaitteita (esim.
elokuva, musiikki, videopeli).
Irrota kannettavat laitteet ennen kuin poistut
autosta.
Tunnista energian kulutusta lisäävät tekijät
Lastaa kuorma tasaisesti autoon.
Rajoita auton kuormitusta ja minimoi
aerodynaaminen vastus (esim. kuormaustangot,
tavaratelineet, pyöränkuljetustelineet,
perävaunu). Jos tarvitset lisää
kuljetuskapasiteettia, käytä mieluummin
suksiboksia. Poista kuormaustangot ja tavaratelineet käytön
jälkeen.
Poista talvikauden päätyttyä talvirenkaat ja
asenna kesärenkaat.
Noudata huolto-ohjeita
Tarkista rengaspaineet säännöllisesti
kylmistä renkaista. Katso painemerkinnät
kuljettajanpuoleisessa ovenpielessä olevasta
tarrasta.
Tee tarkistus eritoten:
–
ennen pitkälle matkalle lähtöä
–
vuodenaikojen vaihtuessa
–
pitkään kestäneen käyttötauon jälkeen.
Muista tarkistaa myös varapyörän ja tarvittaessa
perävaunun tai asuntovaunun rengaspaineet.
Huollata auto säännöllisesti (esim. öljy
,
öljynsuodatin, ilmansuodatin, matkustamon
suodatin). Noudata suosituksia (katso
valmistajan huolto-ohjelma).
Jos BlueHDi-dieselmoottorin SCR-
järjestelmässä on vika, auto saastuttaa. Vie auto
mahdollisimman pian PEUGEOT -jälleenmyyjälle
tai valtuutettuun korjaamoon, jotta typen oksidien
päästöt saadaan palautettua lainsäädännön
mukaisiksi.
Kun täytät polttoainetankkia, älä täytä yli
pistokytkimen kolmannen katkaisun jälkeen, jotta
tankki ei tulvi.
Huomaa, että uuden autosi polttoaineen kulutus
asettuu tasaiselle tasolle vasta ensimmäisten 3
000 ajokilometrin jälkeen.
Page 9 of 212
7

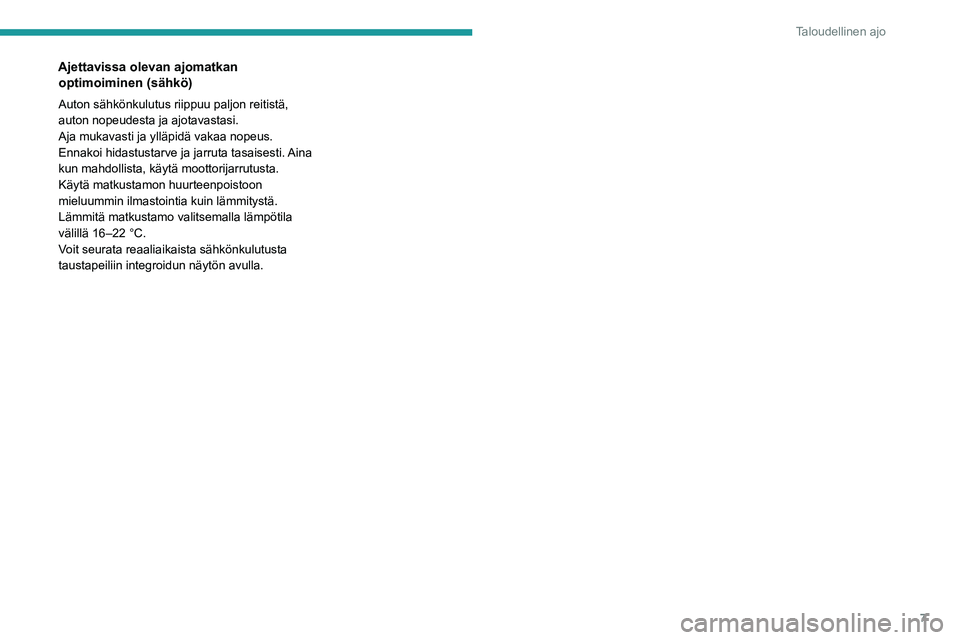

Taloudellinen ajo
Ajettavissa olevan ajomatkan optimoiminen (sähkö)
Auton sähkönkulutus riippuu paljon reitistä,
auton nopeudesta ja ajotavastasi.
Aja mukavasti ja ylläpidä vakaa nopeus.
Ennakoi hidastustarve ja jarruta tasaisesti. Aina
kun mahdollista, käytä moottorijarrutusta.
Käytä matkustamon huurteenpoistoon
mieluummin ilmastointia kuin lämmitystä.
Lämmitä matkustamo valitsemalla lämpötila
välillä 16–22 °C.
Voit seurata reaaliaikaista sähkönkulutusta
taustapeiliin integroidun näytön avulla.
Page 10 of 212
8
Kojelaudan hallintalaitteet
Mittaristo
1.Nopeusmittari (km/h tai mph)
2. Näyttö
3. Polttoainemittari (diesel)
4. Jäähdytysnesteen lämpötila (diesel)
5. Kierroslukumittari (x 1 000 r/min) (diesel)
Sähköautot
Polttoainemittari, jäähdytysnesteen
lämpötilamittari ja kierroslukumittari eivät ole
käytössä.
Tason 1 näyttö
Alaosassa:
– Kellonaika
–
Ulkolämpötila
–
Ajetut mailit/kilometrit –
Ajotietokone (matka, kulutus jne.) (diesel)
–
Ajovalojen korkeus
–
Ohjelmoitava ylinopeusvaroitin
–
Nopeudenrajoitin tai vakionopeussäädin
(diesel)
–
V
aihteenvaihdon osoitin (diesel)
–
Stop & Start (diesel)
Yläosassa:
–
Päivämäärä
–
Huollon osoitin
–
Varoitusviestit
– Toimintatilaviestit
–
Auton asetukset.
Tason 2 näyttö
Vasemmanpuoleisessa osassa:
–
Kellonaika
–
Ulkolämpötila
–
V
aroitus- tai tilavalot
–
Nopeudenrajoitin tai vakionopeussäädin
(diesel)
Oikeanpuoleisessa osassa:
–
Päivämäärä
–
Huollon osoitin
–
Ajotietokone (matka, kulutus jne.) (diesel) –
Varoitusviestit
– Toimintatilaviestit
–
Auton asetukset
–
Ajovalojen korkeus
–
Ajetut mailit/kilometrit
Mittarivalaistuksen ja
säätimien valaistuksen
kirkkaus
Mittarien ja säätimien kirkkautta voidaan
säätää
MODE-painikkeella
seisontavalojen ollessa päällä.
Katso lisätietoja auton asetuksia (MODE)
käsittelevästä kohdasta.
Lataustason näyttäminen
taustapeiliin integroidussa
näytössä (sähkö)
Sisätaustapeilissä on oma näyttö, joka näyttää
tietoja sähköjärjestelmästä. Se syttyy, kun
sytytysvirta kytketään päälle ja autoa ladataan.
