179
Praktisk information

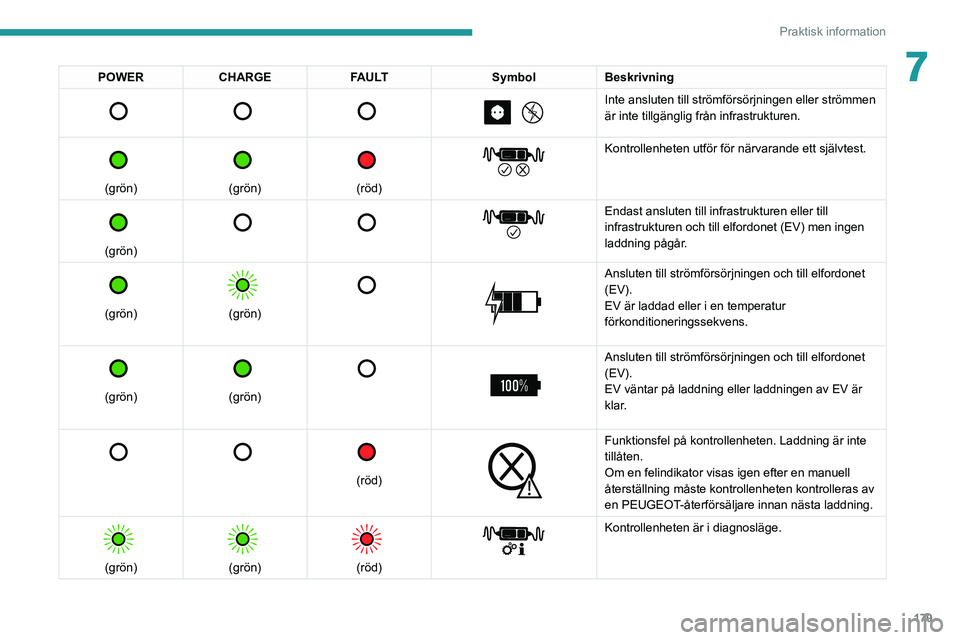

7POWERCHARGE FAULT SymbolBeskrivning







Inte ansluten till strömförsörjningen eller strömmen
är inte tillgänglig från infrastrukturen.


(grön)


(grön)


(röd)


Kontrollenheten utför för närvarande ett självtest.


(grön)






Endast ansluten till infrastrukturen eller till
infrastrukturen och till elfordonet (EV) men ingen
laddning pågår.


(grön)


(grön)




Ansluten till strömförsörjningen och till elfordonet
(EV).
EV är laddad eller i en temperatur
förkonditioneringssekvens.


(grön)


(grön)




Ansluten till strömförsörjningen och till elfordonet
(EV).
EV väntar på laddning eller laddningen av EV är
klar.






(röd)


Funktionsfel på kontrollenheten. Laddning är inte
tillåten.
Om en felindikator visas igen efter en manuell
återställning måste kontrollenheten kontrolleras av
en PEUGEOT-återförsäljare innan nästa laddning.


(grön)


(grön)


(röd)


Kontrollenheten är i diagnosläge.

180
Praktisk information

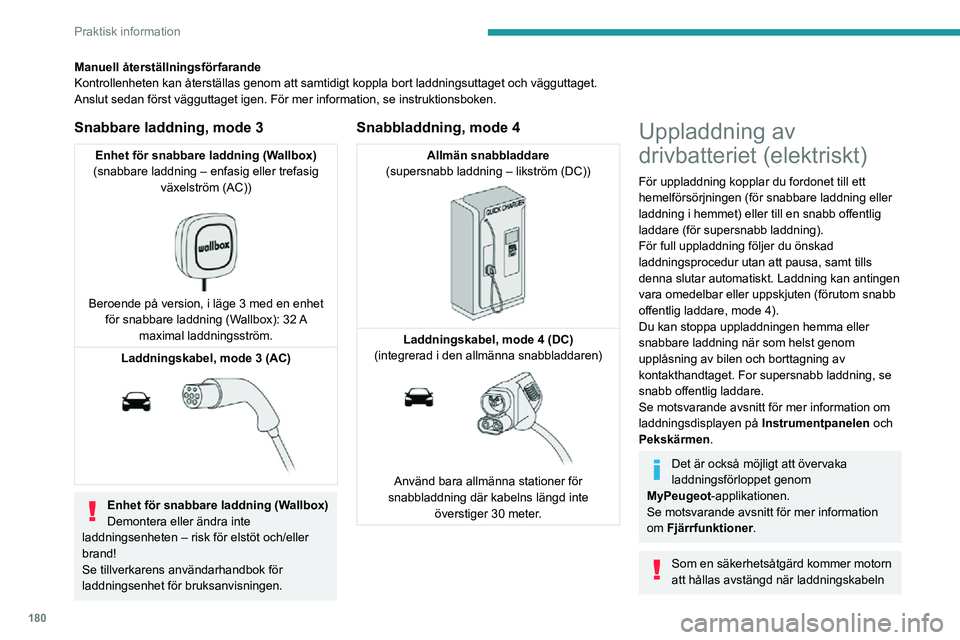

Manuell återställningsförfarande
Kontrollenheten kan återställas genom att samtidigt koppla bort la\
ddningsuttaget och vägguttaget.
Anslut sedan först vägguttaget igen. För mer information, se in\
struktionsboken.
Snabbare laddning, mode 3
Enhet för snabbare laddning (Wallbox)
(snabbare laddning – enfasig eller trefasig växelström (AC))


Beroende på version, i läge 3 med en enhet för snabbare laddning (Wallbox): 32 A maximal laddningsström.
Laddningskabel, mode 3 (AC)


Enhet för snabbare laddning (Wallbox)
Demontera eller ändra inte
laddningsenheten – risk för elstöt och/eller
brand!
Se tillverkarens användarhandbok för
laddningsenhet för bruksanvisningen.
Snabbladdning, mode 4
Allmän snabbladdare
(supersnabb laddning – likström (DC))


Laddningskabel, mode 4 (DC)
(integrerad i den allmänna snabbladdaren)


Använd bara allmänna stationer för
snabbladdning där kabelns längd inte överstiger 30 meter.
Uppladdning av
drivbatteriet (elektriskt)
För uppladdning kopplar du fordonet till ett
hemelförsörjningen (för snabbare laddning eller
laddning i hemmet) eller till en snabb offentlig
laddare (för supersnabb laddning).
För full uppladdning följer du önskad
laddningsprocedur utan att pausa, samt tills
denna slutar automatiskt. Laddning kan antingen
vara omedelbar eller uppskjuten (förutom snabb
offentlig laddare, mode 4).
Du kan stoppa uppladdningen hemma eller
snabbare laddning när som helst genom
upplåsning av bilen och borttagning av
kontakthandtaget. For supersnabb laddning, se
snabb offentlig laddare.
Se motsvarande avsnitt för mer information om
laddningsdisplayen på Instrumentpanelen och
Pekskärmen .
Det är också möjligt att övervaka
laddningsförloppet genom
MyPeugeot-applikationen.
Se motsvarande avsnitt för mer information
om Fjärrfunktioner.
Som en säkerhetsåtgärd kommer motorn
att hållas avstängd när laddningskabeln
är inkopplad i bilens kontakt. En varning visas på instrumentpanelen.
Kylning av drivbatteriet
Kylfläkten under motorhuven startas
under laddning för att kyla den inbyggda
laddaren och drivbatteriet.
Fordonet stillastående i 1 till 12
månader
Ladda ur drivbatteriet till 2 eller 3
staplar på laddningsnivåindikatorn på
instrumentpanelen.
Anslut inte laddningskabeln.
Parkera alltid bilen på en plats med
temperaturer mellan -10° C och 30° C
(parkering på en plats med extrema
temperaturer kan skada drivbatteriet).
Koppla bort kabeln från (+) polen på
tillbehörsbatteriet under motorhuven.
Anslut en 12 V-batteriladdare till (+) och (-)
polerna på tillbehörsbatteriet ungefär var
tredje månad för att ladda tillbehörsbatteriet
och upprätthålla driftspänningen.
Försiktighetsåtgärder
Elbilar utvecklades i enlighet med riktlinjerna
för maximala elektromagnetiska fält utfärdade
av Internationella kommissionen för icke-
ioniserande strålskydd (ICNIRP – Riktlinjer
1998).

181
Praktisk information

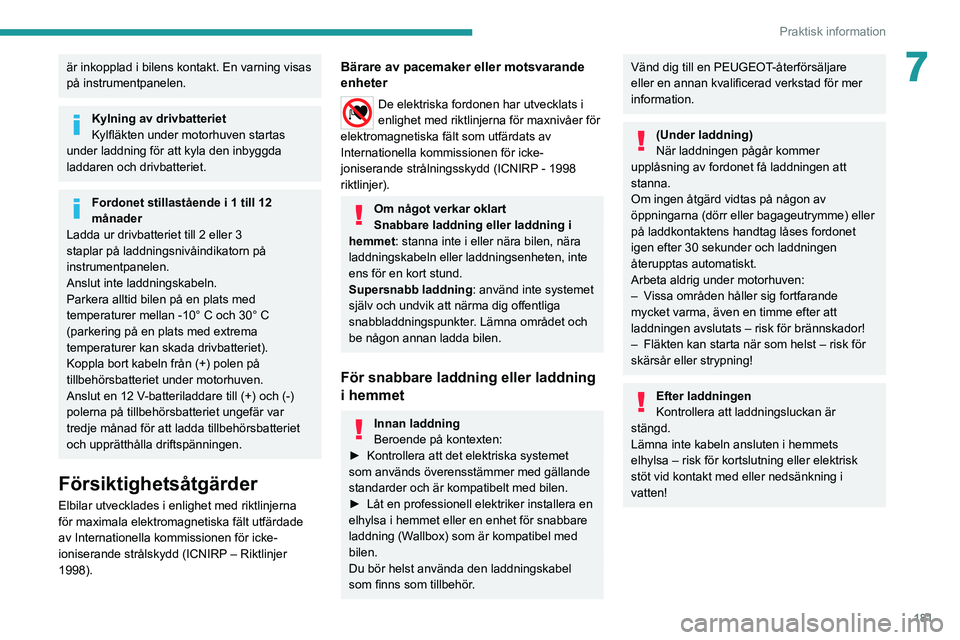

7är inkopplad i bilens kontakt. En varning visas
på instrumentpanelen.
Kylning av drivbatteriet
Kylfläkten under motorhuven startas
under laddning för att kyla den inbyggda
laddaren och drivbatteriet.
Fordonet stillastående i 1 till 12
månader
Ladda ur drivbatteriet till 2 eller 3
staplar på laddningsnivåindikatorn på
instrumentpanelen.
Anslut inte laddningskabeln.
Parkera alltid bilen på en plats med
temperaturer mellan -10° C och 30° C
(parkering på en plats med extrema
temperaturer kan skada drivbatteriet).
Koppla bort kabeln från (+) polen på
tillbehörsbatteriet under motorhuven.
Anslut en 12 V-batteriladdare till (+) och (-)
polerna på tillbehörsbatteriet ungefär var
tredje månad för att ladda tillbehörsbatteriet
och upprätthålla driftspänningen.
Försiktighetsåtgärder
Elbilar utvecklades i enlighet med riktlinjerna
för maximala elektromagnetiska fält utfärdade
av Internationella kommissionen för icke-
ioniserande strålskydd (ICNIRP – Riktlinjer
1998).
Bärare av pacemaker eller motsvarande
enheter
De elektriska fordonen har utvecklats i
enlighet med riktlinjerna för maxnivåer för
elektromagnetiska fält som utfärdats av
Internationella kommissionen för icke-
joniserande strålningsskydd (ICNIRP - 1998
riktlinjer).
Om något verkar oklart
Snabbare laddning eller laddning i
hemmet: stanna inte i eller nära bilen, nära
laddningskabeln eller laddningsenheten, inte
ens för en kort stund.
Supersnabb laddning : använd inte systemet
själv och undvik att närma dig offentliga
snabbladdningspunkter. Lämna området och
be någon annan ladda bilen.
För snabbare laddning eller laddning
i hemmet
Innan laddning
Beroende på kontexten:
► Kontrollera att det elektriska systemet som används överensstämmer med gällande
standarder och är kompatibelt med bilen.
► Låt en professionell elektriker installera en elhylsa i hemmet eller en enhet för snabbare
laddning (Wallbox) som är kompatibel med
bilen.
Du bör helst använda den laddningskabel
som finns som tillbehör.
Vänd dig till en PEUGEOT-återförsäljare
eller en annan kvalificerad verkstad för mer
information.
(Under laddning)
När laddningen pågår kommer
upplåsning av fordonet få laddningen att
stanna.
Om ingen åtgärd vidtas på någon av
öppningarna (dörr eller bagageutrymme) eller
på laddkontaktens handtag låses fordonet
igen efter 30 sekunder och laddningen
Ã¥terupptas automatiskt.
Arbeta aldrig under motorhuven:
– Vissa områden håller sig fortfarande mycket varma, även en timme efter att
laddningen avslutats – risk för brännskador!
– Fläkten kan starta när som helst – risk för skärsår eller strypning!
Efter laddningen
Kontrollera att laddningsluckan är
stängd.
Lämna inte kabeln ansluten i hemmets
elhylsa – risk för kortslutning eller elektrisk
stöt vid kontakt med eller nedsänkning i
vatten!

182
Praktisk information

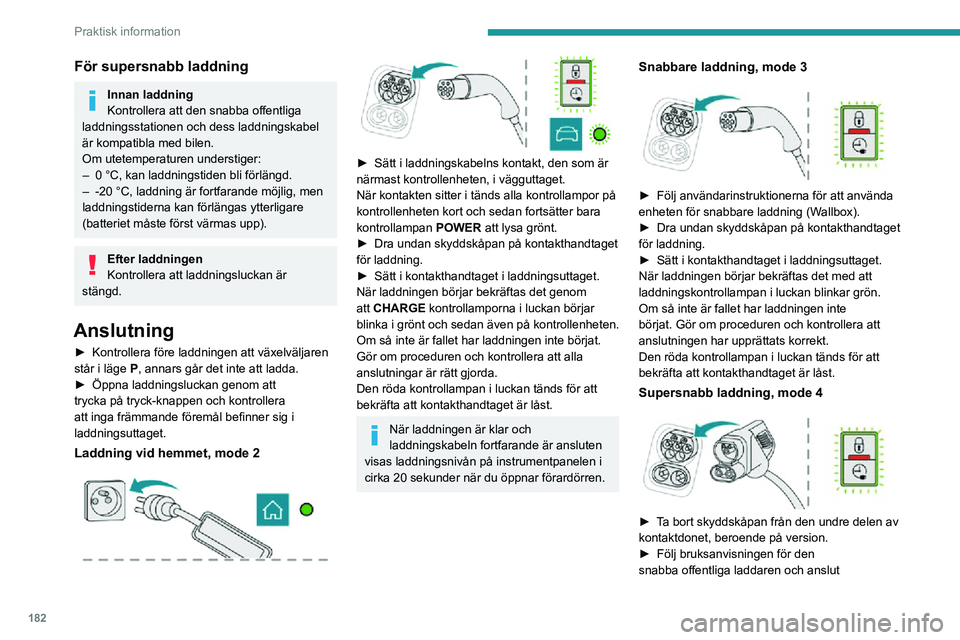

För supersnabb laddning
Innan laddning
Kontrollera att den snabba offentliga
laddningsstationen och dess laddningskabel
är kompatibla med bilen.
Om utetemperaturen understiger:
– 0 °C, kan laddningstiden bli förlängd.– -20 °C, laddning är fortfarande möjlig, men laddningstiderna kan förlängas ytterligare
(batteriet måste först värmas upp).
Efter laddningen
Kontrollera att laddningsluckan är
stängd.
Anslutning
► Kontrollera före laddningen att växelväljaren står i läge P, annars går det inte att ladda.► Öppna laddningsluckan genom att trycka på tryck-knappen och kontrollera
att inga främmande föremål befinner sig i
laddningsuttaget.
Laddning vid hemmet, mode 2


► Sätt i laddningskabelns kontakt, den som är närmast kontrollenheten, i vägguttaget.När kontakten sitter i tänds alla kontrollampor på kontrollenheten kort och sedan fortsätter bara
kontrollampan POWER att lysa grönt.
► Dra undan skyddskåpan på kontakthandtaget för laddning.► Sätt i kontakthandtaget i laddningsuttaget.När laddningen börjar bekräftas det genom att CHARGE kontrollamporna i luckan börjar blinka i grönt och sedan även på kontrollenheten.
Om så inte är fallet har laddningen inte börjat.
Gör om proceduren och kontrollera att alla
anslutningar är rätt gjorda.
Den röda kontrollampan i luckan tänds för att
bekräfta att kontakthandtaget är låst.
När laddningen är klar och
laddningskabeln fortfarande är ansluten
visas laddningsnivån på instrumentpanelen i
cirka 20 sekunder när du öppnar förardörren.
Snabbare laddning, mode 3

► Följ användarinstruktionerna för att använda enheten för snabbare laddning (Wallbox).
► Dra undan skyddskåpan på kontakthandtaget för laddning.► Sätt i kontakthandtaget i laddningsuttaget.När laddningen börjar bekräftas det med att
laddningskontrollampan i luckan blinkar grön.
Om så inte är fallet har laddningen inte
börjat. Gör om proceduren och kontrollera att
anslutningen har upprättats korrekt.
Den röda kontrollampan i luckan tänds för att
bekräfta att kontakthandtaget är låst.
Supersnabb laddning, mode 4

► Ta bort skyddskåpan från den undre delen av
kontaktdonet, beroende på version.► Följ bruksanvisningen för den snabba offentliga laddaren och anslut
snabbladdningskabeln från den snabba offentliga laddaren till fordonets kontakt.
När laddningen börjar bekräftas det genom att
kontrollamporna i luckan börjar blinka i grönt.
Om så inte är fallet har laddningen inte
börjat. Gör om proceduren och kontrollera att
anslutningen är ordentligt kopplad.
Den röda kontrollampan i luckan tänds för att
bekräfta att kontakthandtaget är låst.
Uppskjuten laddning
Inställningar
Vid PEUGEOT en återförsäljare eller
kvalificerad verkstad med Bluetooth®
ljudsystem
Som standard är starttiden för uppskjuten
laddningen inställd till midnatt (fordonstid).
Du kan ändra starttiden för uppskjuten laddning.
Uppsök en PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
PÃ¥ en smartphone eller surfplatta (GSM), med
PEUGEOT Connect Radio eller PEUGEOT
Connect Nav
Du kan när som helst programmera uppskjuten laddning via
MyPeugeot-applikationen.
Se motsvarande avsnitt för mer information om
Fjärrfunktioner.
I bilen med PEUGEOT Connect Nav
► På Energi-pekskärmsmenyn väljer du
sidan Laddning .
► Ställ in laddningens starttid.

183
Praktisk information

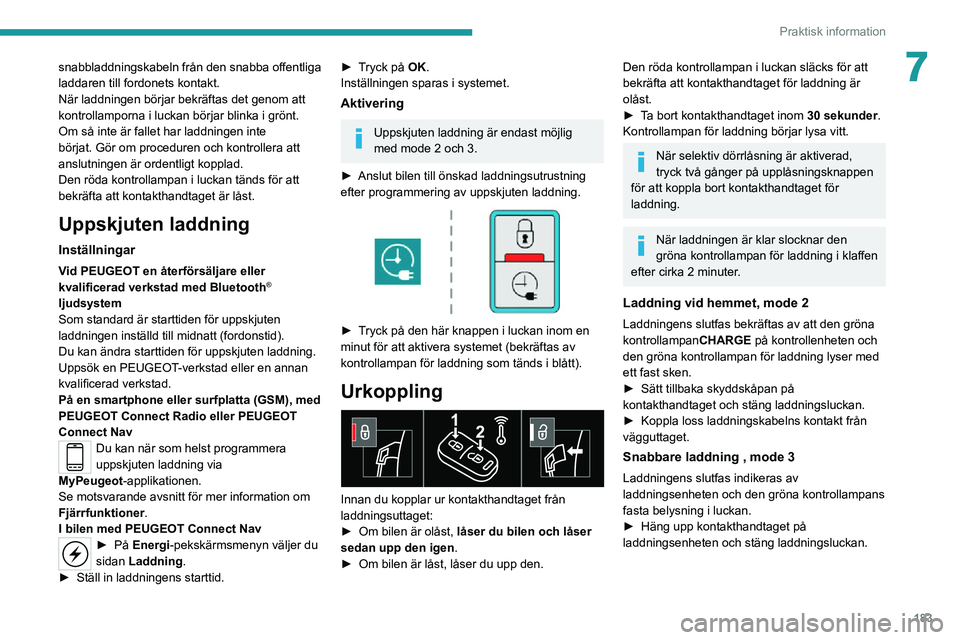

7snabbladdningskabeln från den snabba offentliga
laddaren till fordonets kontakt.
När laddningen börjar bekräftas det genom att
kontrollamporna i luckan börjar blinka i grönt.
Om så inte är fallet har laddningen inte
börjat. Gör om proceduren och kontrollera att
anslutningen är ordentligt kopplad.
Den röda kontrollampan i luckan tänds för att
bekräfta att kontakthandtaget är låst.
Uppskjuten laddning
Inställningar
Vid PEUGEOT en återförsäljare eller
kvalificerad verkstad med Bluetooth®
ljudsystem
Som standard är starttiden för uppskjuten
laddningen inställd till midnatt (fordonstid).
Du kan ändra starttiden för uppskjuten laddning.
Uppsök en PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
PÃ¥ en smartphone eller surfplatta (GSM), med
PEUGEOT Connect Radio eller PEUGEOT
Connect Nav
Du kan när som helst programmera
uppskjuten laddning via
MyPeugeot-applikationen.
Se motsvarande avsnitt för mer information om
Fjärrfunktioner.
I bilen med PEUGEOT Connect Nav
► På Energi-pekskärmsmenyn väljer du
sidan Laddning .
► Ställ in laddningens starttid.
► Tryck på OK.
Inställningen sparas i systemet.
Aktivering
Uppskjuten laddning är endast möjlig
med mode 2 och 3.
► Anslut bilen till önskad laddningsutrustning efter programmering av uppskjuten laddning.

► Tryck på den här knappen i luckan inom en minut för att aktivera systemet (bekräftas av
kontrollampan för laddning som tänds i blått).
Urkoppling

Innan du kopplar ur kontakthandtaget från
laddningsuttaget:
► Om bilen är olåst, låser du bilen och låser
sedan upp den igen .
► Om bilen är låst, låser du upp den.
Den röda kontrollampan i luckan släcks för att
bekräfta att kontakthandtaget för laddning är
olåst.
â–º Ta bort kontakthandtaget inom 30 sekunder.
Kontrollampan för laddning börjar lysa vitt.
När selektiv dörrlåsning är aktiverad,
tryck två gånger på upplåsningsknappen
för att koppla bort kontakthandtaget för
laddning.
När laddningen är klar slocknar den
gröna kontrollampan för laddning i klaffen
efter cirka 2 minuter.
Laddning vid hemmet, mode 2
Laddningens slutfas bekräftas av att den gröna
kontrollampan CHARGE på kontrollenheten och den gröna kontrollampan för laddning lyser med
ett fast sken.
► Sätt tillbaka skyddskåpan på kontakthandtaget och stäng laddningsluckan.► Koppla loss laddningskabelns kontakt från
vägguttaget.
Snabbare laddning , mode 3
Laddningens slutfas indikeras av
laddningsenheten och den gröna kontrollampans
fasta belysning i luckan.
► Häng upp kontakthandtaget på laddningsenheten och stäng laddningsluckan.

184
Praktisk information

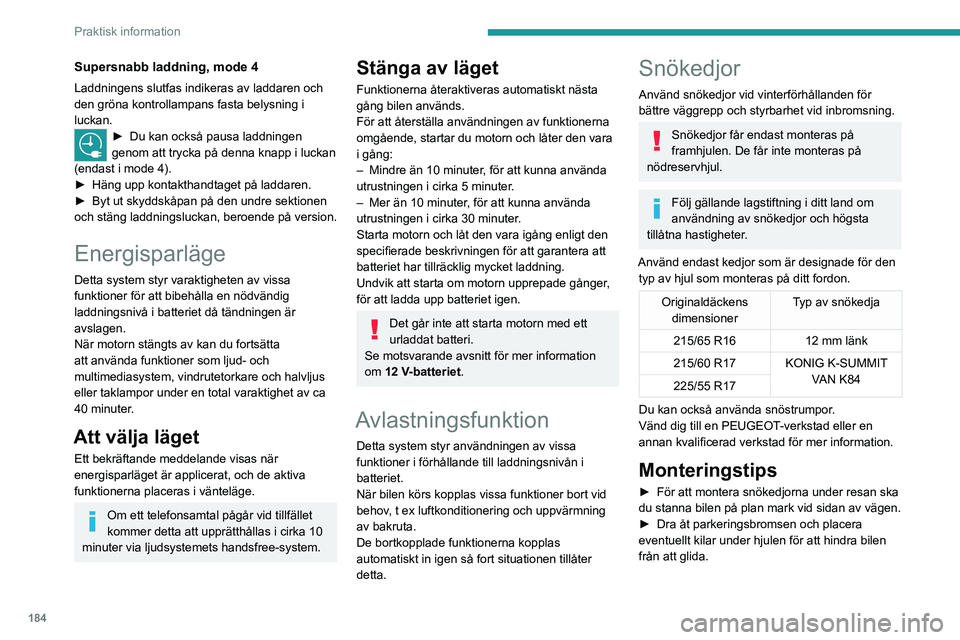

Supersnabb laddning, mode 4
Laddningens slutfas indikeras av laddaren och
den gröna kontrollampans fasta belysning i
luckan.
► Du kan också pausa laddningen genom att trycka på denna knapp i luckan
(endast i mode 4).
► Häng upp kontakthandtaget på laddaren.► Byt ut skyddskåpan på den undre sektionen och stäng laddningsluckan, beroende på version.
Energisparläge
Detta system styr varaktigheten av vissa
funktioner för att bibehålla en nödvändig
laddningsnivå i batteriet då tändningen är
avslagen.
När motorn stängts av kan du fortsätta
att använda funktioner som ljud- och
multimediasystem, vindrutetorkare och halvljus
eller taklampor under en total varaktighet av ca
40 minuter.
Att välja läget
Ett bekräftande meddelande visas när
energisparläget är applicerat, och de aktiva
funktionerna placeras i vänteläge.
Om ett telefonsamtal pågår vid tillfället
kommer detta att upprätthållas i cirka 10
minuter via ljudsystemets handsfree-system.
Stänga av läget
Funktionerna återaktiveras automatiskt nästa
gång bilen används.
För att återställa användningen av funktionerna
omgående, startar du motorn och låter den vara
i gång:
– Mindre än 10 minuter , för att kunna använda utrustningen i cirka 5 minuter.– Mer än 10 minuter, för att kunna använda utrustningen i cirka 30 minuter.
Starta motorn och låt den vara igång enligt den
specifierade beskrivningen för att garantera att
batteriet har tillräcklig mycket laddning.
Undvik att starta om motorn upprepade gånger,
för att ladda upp batteriet igen.
Det går inte att starta motorn med ett
urladdat batteri.
Se motsvarande avsnitt för mer information
om
12 V-batteriet.
Avlastningsfunktion
Detta system styr användningen av vissa
funktioner i förhållande till laddningsnivån i
batteriet.
När bilen körs kopplas vissa funktioner bort vid
behov, t ex luftkonditionering och uppvärmning
av bakruta.
De bortkopplade funktionerna kopplas
automatiskt in igen så fort situationen tillåter
detta.
Snökedjor
Använd snökedjor vid vinterförhållanden för
bättre väggrepp och styrbarhet vid inbromsning.
Snökedjor får endast monteras på
framhjulen. De får inte monteras på
nödreservhjul.
Följ gällande lagstiftning i ditt land om
användning av snökedjor och högsta
tillåtna hastigheter.
Använd endast kedjor som är designade för den
typ av hjul som monteras på ditt fordon.
Originaldäckens dimensioner Typ av snökedja
215/65 R16
12 mm länk
215/60 R17 KONIG K-SUMMIT
VAN K84
225/55 R17
Du kan också använda snöstrumpor.
Vänd dig till en PEUGEOT-verkstad eller en
annan kvalificerad verkstad för mer information.
Monteringstips
► För att montera snökedjorna under resan ska du stanna bilen på plan mark vid sidan av vägen.► Dra åt parkeringsbromsen och placera eventuellt kilar under hjulen för att hindra bilen
från att glida.
► Montera snökedjorna enligt tillverkarens instruktioner.► Börja köra försiktigt och kör en kort stund, utan att överskrida 50 km/tim.► Stanna bilen och kontrollera att kedjorna är korrekt sträckta.
Vi rekommenderar dig att träna på att
montera snökedjorna före du ger dig av,
på plan och torr mark.
Undvik att köra med snökedjor på vägar
som har rensats från snö för att undvika
att skada fordonets däck och vägytan. Om
fordonet är utrustat med legeringshjul,
kontrollera att ingen del av kedjan eller dess
fästen är i kontakt med hjulkanten.
Dragkrok
Lastfördelning► Fördela lasten jämnt över släpvagnen med de tyngsta föremålen närmast axeln. Kultrycket
ska ligga nära det högsta tillåtna värdet, utan att
det överskrids.
Lufttätheten minskar med höjdnivån, vilket
minskar motorns prestanda. Den maximalt
tillåtna släpvagnsvikten ska minskas med 10 % för varje extra 1 000 meter över havet.
Använd originalbogseringsutrustning och
kablage som är godkänt av PEUGEOT.
Vi rekommenderar att dessa provas ut av en

185
Praktisk information

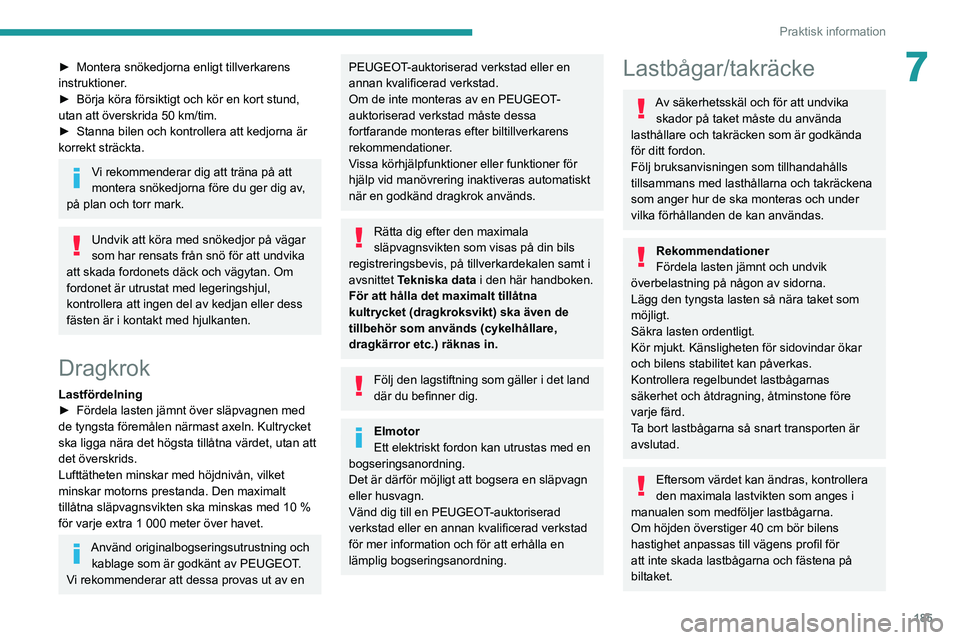

7► Montera snökedjorna enligt tillverkarens instruktioner.► Börja köra försiktigt och kör en kort stund, utan att överskrida 50 km/tim.► Stanna bilen och kontrollera att kedjorna är korrekt sträckta.
Vi rekommenderar dig att träna på att
montera snökedjorna före du ger dig av,
på plan och torr mark.
Undvik att köra med snökedjor på vägar
som har rensats från snö för att undvika
att skada fordonets däck och vägytan. Om
fordonet är utrustat med legeringshjul,
kontrollera att ingen del av kedjan eller dess
fästen är i kontakt med hjulkanten.
Dragkrok
Lastfördelning► Fördela lasten jämnt över släpvagnen med de tyngsta föremålen närmast axeln. Kultrycket
ska ligga nära det högsta tillåtna värdet, utan att
det överskrids.
Lufttätheten minskar med höjdnivån, vilket
minskar motorns prestanda. Den maximalt
tillåtna släpvagnsvikten ska minskas med 10 % för varje extra 1 000 meter över havet.
Använd originalbogseringsutrustning och kablage som är godkänt av PEUGEOT.
Vi rekommenderar att dessa provas ut av en
PEUGEOT-auktoriserad verkstad eller en
annan kvalificerad verkstad.
Om de inte monteras av en PEUGEOT-
auktoriserad verkstad måste dessa
fortfarande monteras efter biltillverkarens
rekommendationer.
Vissa körhjälpfunktioner eller funktioner för
hjälp vid manövrering inaktiveras automatiskt
när en godkänd dragkrok används.
Rätta dig efter den maximala
släpvagnsvikten som visas på din bils
registreringsbevis, på tillverkardekalen samt i
avsnittet Tekniska data i den här handboken.
För att hålla det maximalt tillåtna
kultrycket (dragkroksvikt) ska även de
tillbehör som används (cykelhållare,
dragkärror etc.) räknas in.
Följ den lagstiftning som gäller i det land
där du befinner dig.
Elmotor
Ett elektriskt fordon kan utrustas med en
bogseringsanordning.
Det är därför möjligt att bogsera en släpvagn
eller husvagn.
Vänd dig till en PEUGEOT-auktoriserad
verkstad eller en annan kvalificerad verkstad
för mer information och för att erhålla en
lämplig bogseringsanordning.
Lastbågar/takräcke
Av säkerhetsskäl och för att undvika skador på taket måste du använda
lasthållare och takräcken som är godkända
för ditt fordon.
Följ bruksanvisningen som tillhandahålls
tillsammans med lasthållarna och takräckena
som anger hur de ska monteras och under
vilka förhållanden de kan användas.
Rekommendationer
Fördela lasten jämnt och undvik
överbelastning på någon av sidorna.
Lägg den tyngsta lasten så nära taket som
möjligt.
Säkra lasten ordentligt.
Kör mjukt. Känsligheten för sidovindar ökar
och bilens stabilitet kan påverkas.
Kontrollera regelbundet lastbågarnas
säkerhet och åtdragning, åtminstone före
varje färd.
Ta bort lastbågarna så snart transporten är
avslutad.
Eftersom värdet kan ändras, kontrollera
den maximala lastvikten som anges i
manualen som medföljer lastbågarna.
Om höjden överstiger 40 cm bör bilens hastighet anpassas till vägens profil för
att inte skada lastbågarna och fästena på
biltaket.

186
Praktisk information

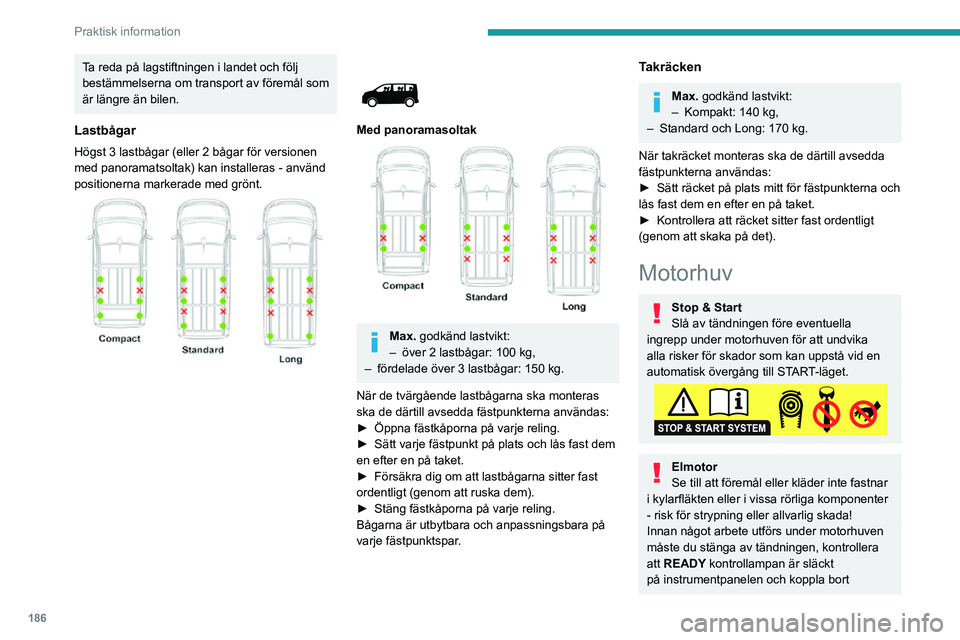

Ta reda på lagstiftningen i landet och följ
bestämmelserna om transport av föremål som
är längre än bilen.
Lastbågar
Högst 3 lastbågar (eller 2 bågar för versionen
med panoramatsoltak) kan installeras - använd
positionerna markerade med grönt.




Med panoramasoltak

Max. godkänd lastvikt:– över 2 lastbågar: 100 kg,– fördelade över 3 lastbågar: 150 kg.
När de tvärgående lastbågarna ska monteras
ska de därtill avsedda fästpunkterna användas:
► Öppna fästkåporna på varje reling.► Sätt varje fästpunkt på plats och lås fast dem en efter en på taket.► Försäkra dig om att lastbågarna sitter fast ordentligt (genom att ruska dem).► Stäng fästkåporna på varje reling.Bågarna är utbytbara och anpassningsbara på
varje fästpunktspar.
Takräcken
Max. godkänd lastvikt:– Kompakt: 140 kg,– Standard och Long: 170 kg.
När takräcket monteras ska de därtill avsedda
fästpunkterna användas:
► Sätt räcket på plats mitt för fästpunkterna och lås fast dem en efter en på taket.► Kontrollera att räcket sitter fast ordentligt (genom att skaka på det).
Motorhuv
Stop & Start
Slå av tändningen före eventuella
ingrepp under motorhuven för att undvika
alla risker för skador som kan uppstå vid en
automatisk övergång till START-läget.
Elmotor
Se till att föremål eller kläder inte fastnar
i kylarfläkten eller i vissa rörliga komponenter
- risk för strypning eller allvarlig skada!
Innan något arbete utförs under motorhuven
måste du stänga av tändningen, kontrollera
att READY kontrollampan är släckt
på instrumentpanelen och koppla bort
kontakthandtaget för laddning om det är inkopplat.
Placeringen av det invändiga reglaget förhindrar att motorhuven öppnas så
länge vänster framdörr är stängd.
Var försiktig när du hanterar det
utvändiga reglaget och motorhuvsstöttan
om motorn är varm (risk för brännskada) och
använd det skyddade området.
Var försiktig så att du inte stöter till
öppningsreglaget när motorhuven är öppen.
Öppna inte motorhuven om det blåser kraftigt.
Kylning av frånslagen motor
Motorns kylfläkt kan slås på när
motorn har stängts av.
Se till att föremål eller kläder inte fastnar i
motorfläkten.
Öppning
► Öppna motorhuven.
* Beroende på motor.

187
Praktisk information

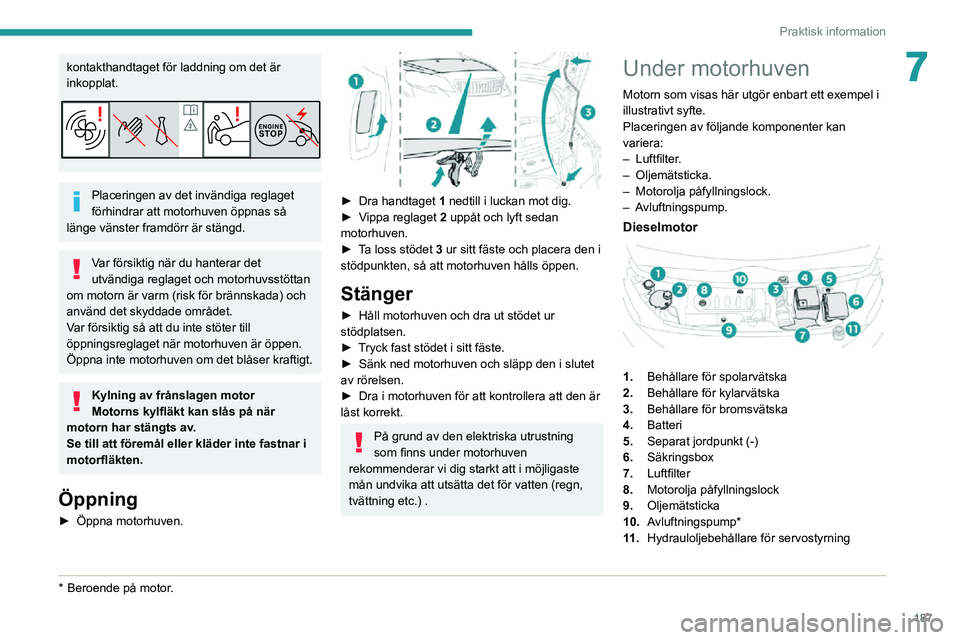

7kontakthandtaget för laddning om det är
inkopplat.
Placeringen av det invändiga reglaget
förhindrar att motorhuven öppnas så
länge vänster framdörr är stängd.
Var försiktig när du hanterar det
utvändiga reglaget och motorhuvsstöttan
om motorn är varm (risk för brännskada) och
använd det skyddade området.
Var försiktig så att du inte stöter till
öppningsreglaget när motorhuven är öppen.
Öppna inte motorhuven om det blåser kraftigt.
Kylning av frånslagen motor
Motorns kylfläkt kan slås på när
motorn har stängts av.
Se till att föremål eller kläder inte fastnar i
motorfläkten.
Öppning
► Öppna motorhuven.
* Beroende på motor.

► Dra handtaget 1 nedtill i luckan mot dig.► Vippa reglaget 2 uppåt och lyft sedan
motorhuven.
► Ta loss stödet 3 ur sitt fäste och placera den i
stödpunkten, så att motorhuven hålls öppen.
Stänger
► Håll motorhuven och dra ut stödet ur
stödplatsen.
► Tryck fast stödet i sitt fäste.► Sänk ned motorhuven och släpp den i slutet av rörelsen.► Dra i motorhuven för att kontrollera att den är låst korrekt.
PÃ¥ grund av den elektriska utrustning
som finns under motorhuven
rekommenderar vi dig starkt att i möjligaste
mån undvika att utsätta det för vatten (regn,
tvättning etc.) .
Under motorhuven
Motorn som visas här utgör enbart ett exempel i
illustrativt syfte.
Placeringen av följande komponenter kan
variera:
– Luftfilter.– Oljemätsticka.– Motorolja påfyllningslock.– Avluftningspump.
Dieselmotor

1. Behållare för spolarvätska
2. Behållare för kylarvätska
3. Behållare för bromsvätska
4. Batteri
5. Separat jordpunkt (-)
6. Säkringsbox
7. Luftfilter
8. Motorolja påfyllningslock
9. Oljemätsticka
10. Avluftningspump *
11 . Hydrauloljebehållare för servostyrning

188
Praktisk information

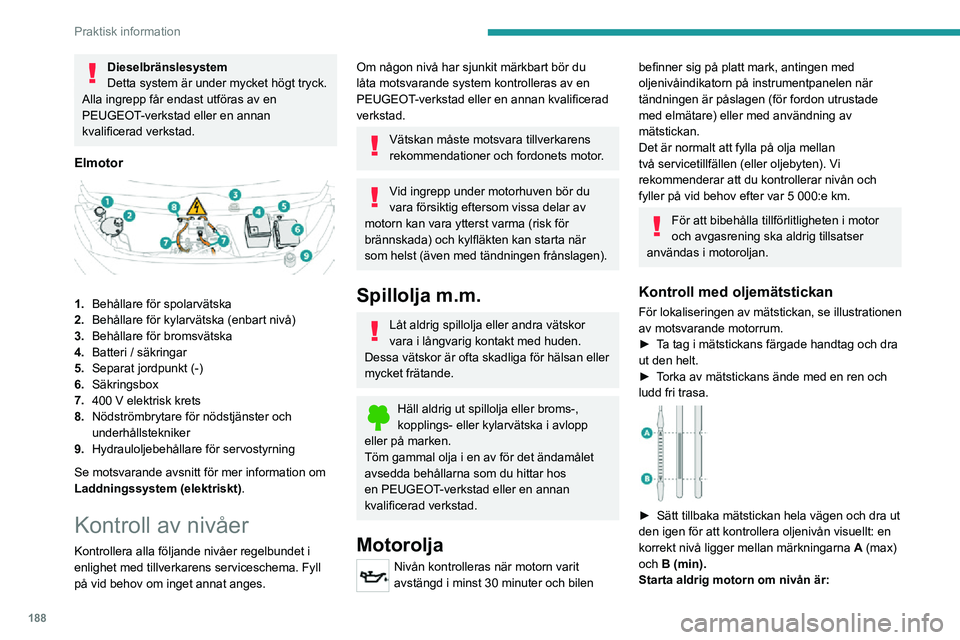

Dieselbränslesystem
Detta system är under mycket högt tryck.
Alla ingrepp får endast utföras av en
PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
Elmotor

1. Behållare för spolarvätska
2. Behållare för kylarvätska (enbart nivå)
3. Behållare för bromsvätska
4. Batteri / säkringar
5. Separat jordpunkt (-)
6. Säkringsbox
7.
400 V elektrisk krets
8. Nödströmbrytare för nödstjänster och
underhållstekniker
9. Hydrauloljebehållare för servostyrning
Se motsvarande avsnitt för mer information om
Laddningssystem (elektriskt).
Kontroll av nivåer
Kontrollera alla följande nivåer regelbundet i
enlighet med tillverkarens serviceschema. Fyll
på vid behov om inget annat anges.
Om någon nivå har sjunkit märkbart bör du
låta motsvarande system kontrolleras av en
PEUGEOT-verkstad eller en annan kvalificerad
verkstad.
Vätskan måste motsvara tillverkarens
rekommendationer och fordonets motor.
Vid ingrepp under motorhuven bör du
vara försiktig eftersom vissa delar av
motorn kan vara ytterst varma (risk för
brännskada) och kylfläkten kan starta när
som helst (även med tändningen frånslagen).
Spillolja m.m.
Låt aldrig spillolja eller andra vätskor
vara i långvarig kontakt med huden.
Dessa vätskor är ofta skadliga för hälsan eller
mycket frätande.
Häll aldrig ut spillolja eller broms-, kopplings- eller kylarvätska i avlopp
eller på marken.
Töm gammal olja i en av för det ändamålet
avsedda behållarna som du hittar hos
en PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
Motorolja
Nivån kontrolleras när motorn varit
avstängd i minst 30 minuter och bilen
befinner sig på platt mark, antingen med
oljenivåindikatorn på instrumentpanelen när
tändningen är påslagen (för fordon utrustade
med elmätare) eller med användning av
mätstickan.
Det är normalt att fylla på olja mellan
två servicetillfällen (eller oljebyten). Vi
rekommenderar att du kontrollerar nivån och
fyller på vid behov efter var 5 000:e km.
För att bibehålla tillförlitligheten i motor
och avgasrening ska aldrig tillsatser
användas i motoroljan.
Kontroll med oljemätstickan
För lokaliseringen av mätstickan, se illustrationen
av motsvarande motorrum.
► Ta tag i mätstickans färgade handtag och dra ut den helt.► Torka av mätstickans ände med en ren och ludd fri trasa.

► Sätt tillbaka mätstickan hela vägen och dra ut den igen för att kontrollera oljenivån visuellt: en
korrekt nivå ligger mellan märkningarna A (max)
och B (min).
Starta aldrig motorn om nivån är:
– över märke A: kontakta en PEUGEOT-
återförsäljare eller en annan kvalificerad
verkstad.
– under märke B: fyll på motorolja omedelbart.
Tekniska specifikationer – Motorolja
Innan du fyller på eller byter motorolja,
kontrollera att oljan är lämplig för motorn och
överensstämmer med rekommendationerna i
det serviceschema som medföljer bilen (eller
tillgängligt hos din PEUGEOT-återförsäljare
eller kvalificerade verkstad).
Användning av icke-rekommenderad olja kan
ogiltiggöra garantin vid motorfel.
PÃ¥fyllning av motorolja
För lokaliseringen av motoroljepåfyllningslocket,
se motsvarande motorrumsillustration av den
undre motorhuven.
► Häll på olja i små mängder och undvik att spilla olja på motordelarna (brandrisk).► Vänta några minuter innan du kontrollerar nivån med oljemätstickan.
► Fyll på med spolarvätska om så behövs.► Skruva noggrant tillbaka locket på behållaren och sätt tillbaka mätstickan på sin plats efter
nivåkontrollen.
Oljenivåindikatorn som visas på
instrumentpanelen när tändningen slås
på är inte giltig i 30 minuter efter tillsats av
olja.
