PEUGEOT EXPERT 2021 Bruksanvisningar (in Swedish)

209
Om ett fel uppstår

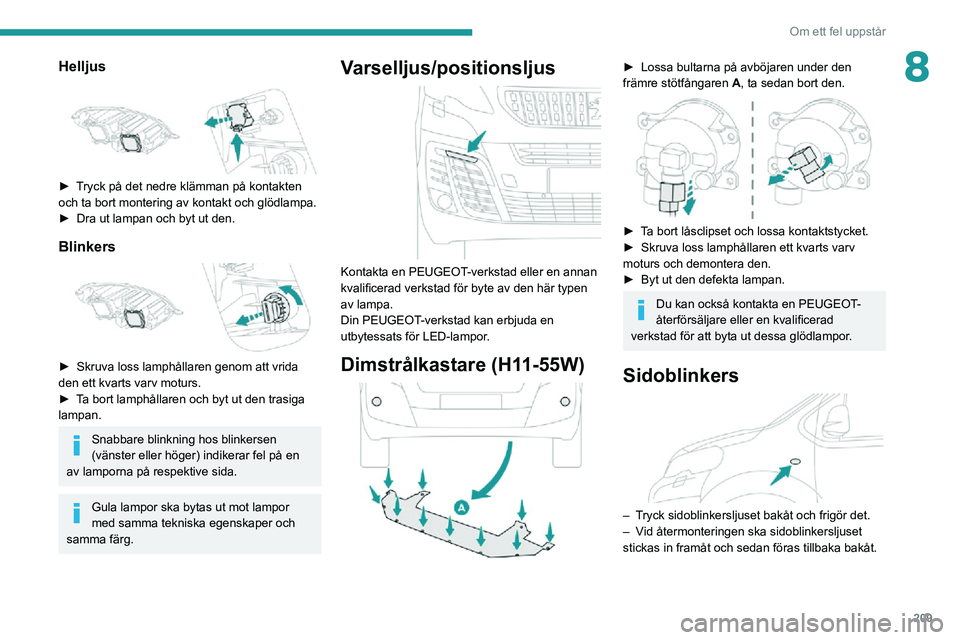

8Helljus

► Tryck på det nedre klämman på kontakten och ta bort montering av kontakt och glödlampa. ► Dra ut lampan och byt ut den.
Blinkers

► Skruva loss lamphållaren genom att vrida den ett kvarts varv moturs.► Ta bort lamphållaren och byt ut den trasiga lampan.
Snabbare blinkning hos blinkersen
(vänster eller höger) indikerar fel på en
av lamporna på respektive sida.
Gula lampor ska bytas ut mot lampor
med samma tekniska egenskaper och
samma färg.
Varselljus/positionsljus

Kontakta en PEUGEOT-verkstad eller en annan
kvalificerad verkstad för byte av den här typen
av lampa.
Din PEUGEOT-verkstad kan erbjuda en
utbytessats för LED-lampor.
Dimstrålkastare ( H11-55W)

► Lossa bultarna på avböjaren under den främre stötfångaren A, ta sedan bort den.

► Ta bort låsclipset och lossa kontaktstycket.► Skruva loss lamphållaren ett kvarts varv moturs och demontera den.► Byt ut den defekta lampan.
Du kan också kontakta en PEUGEOT-
återförsäljare eller en kvalificerad
verkstad för att byta ut dessa glödlampor.
Sidoblinkers

– Tryck sidoblinkersljuset bakåt och frigör det.– Vid återmonteringen ska sidoblinkersljuset stickas in framåt och sedan föras tillbaka bakåt.

210
Om ett fel uppstår

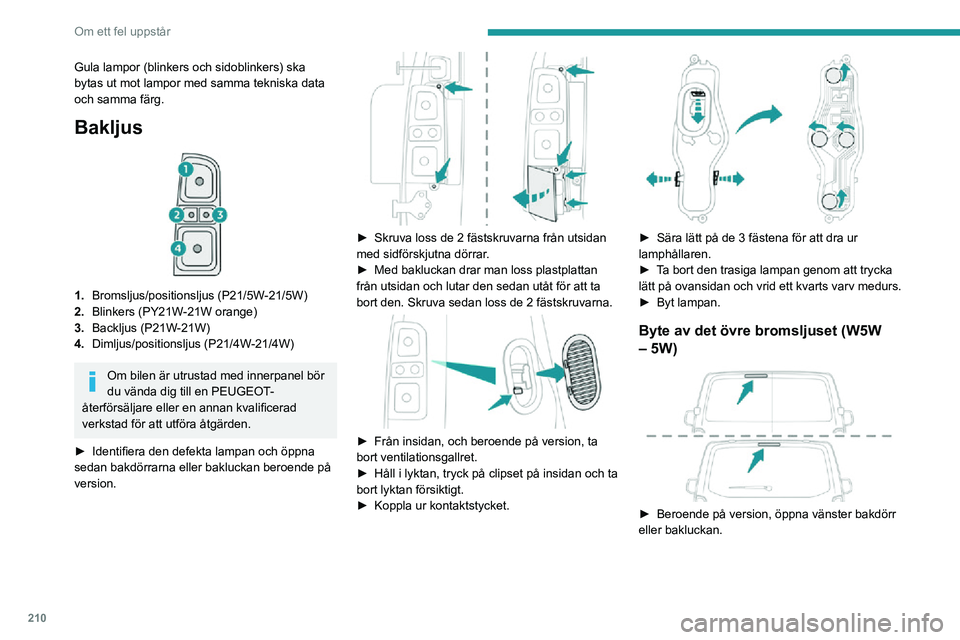

Gula lampor (blinkers och sidoblinkers) ska
bytas ut mot lampor med samma tekniska data
och samma färg.
Bakljus

1.Bromsljus/positionsljus (P21/5W-21/5W)
2. Blinkers (PY21W-21W orange)
3. Backljus (P21W-21W)
4. Dimljus/positionsljus (P21/4W-21/4W)
Om bilen är utrustad med innerpanel bör
du vända dig till en PEUGEOT-
återförsäljare eller en annan kvalificerad
verkstad för att utföra åtgärden.
► Identifiera den defekta lampan och öppna sedan bakdörrarna eller bakluckan beroende på
version.


► Skruva loss de 2 fästskruvarna från utsidan med sidförskjutna dörrar.► Med bakluckan drar man loss plastplattan från utsidan och lutar den sedan utåt för att ta
bort den. Skruva sedan loss de 2 fästskruvarna.


► Från insidan, och beroende på version, ta bort ventilationsgallret.► Håll i lyktan, tryck på clipset på insidan och ta bort lyktan försiktigt.► Koppla ur kontaktstycket.

► Sära lätt på de 3 fästena för att dra ur lamphållaren.► Ta bort den trasiga lampan genom att trycka lätt på ovansidan och vrid ett kvarts varv medurs.► Byt lampan.
Byte av det övre bromsljuset (W5W
– 5W)


► Beroende på version, öppna vänster bakdörr eller bakluckan.

2 11
Om ett fel uppstår
8

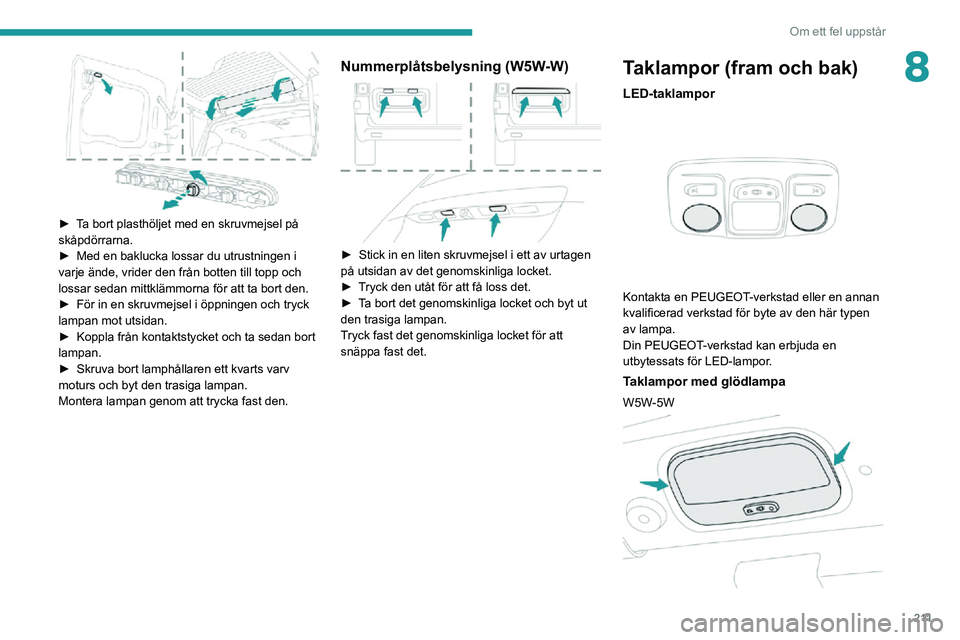

► Ta bort plasthöljet med en skruvmejsel på skåpdörrarna.► Med en baklucka lossar du utrustningen i varje ände, vrider den från botten till topp och
lossar sedan mittklämmorna för att ta bort den.
► För in en skruvmejsel i öppningen och tryck lampan mot utsidan.► Koppla från kontaktstycket och ta sedan bort lampan.► Skruva bort lamphållaren ett kvarts varv moturs och byt den trasiga lampan.
Montera lampan genom att trycka fast den.
Nummerplåtsbelysning (W5W-W)

► Stick in en liten skruvmejsel i ett av urtagen på utsidan av det genomskinliga locket.► Tryck den utåt för att få loss det.► Ta bort det genomskinliga locket och byt ut den trasiga lampan.
Tryck fast det genomskinliga locket för att
snäppa fast det.
Taklampor (fram och bak)
LED-taklampor

Kontakta en PEUGEOT-verkstad eller en annan
kvalificerad verkstad för byte av den här typen
av lampa.
Din PEUGEOT-verkstad kan erbjuda en
utbytessats för LED-lampor.
Taklampor med glödlampa
W5W-5W

212
Om ett fel uppstår

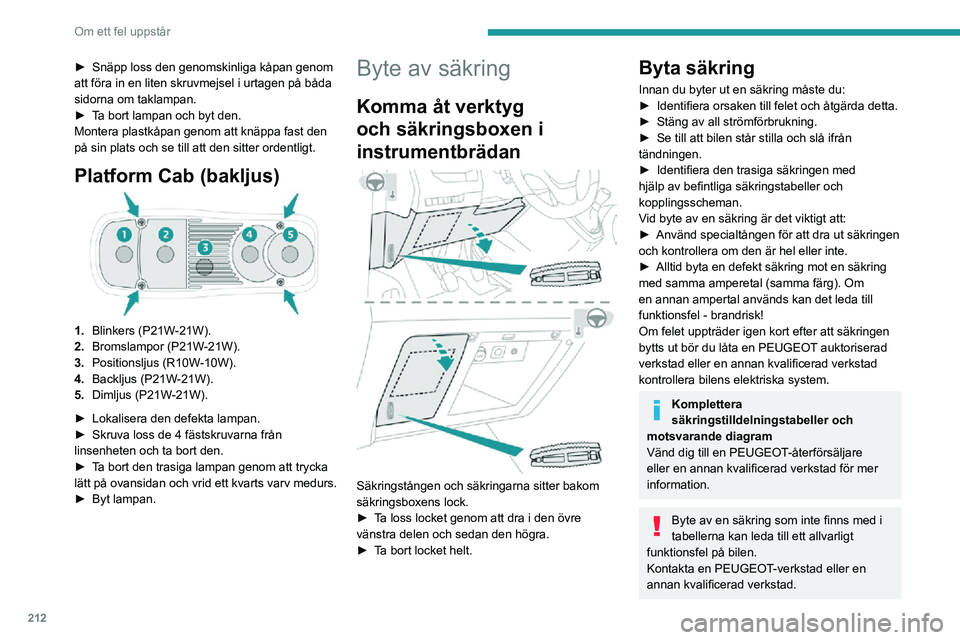

► Snäpp loss den genomskinliga kåpan genom att föra in en liten skruvmejsel i urtagen på båda
sidorna om taklampan.
► Ta bort lampan och byt den.Montera plastkåpan genom att knäppa fast den
på sin plats och se till att den sitter ordentligt.
Platform Cab (bakljus)
1.Blinkers (P21W-21W).
2. Bromslampor (P21W-21W).
3. Positionsljus (R10W-10W).
4. Backljus (P21W-21W).
5. Dimljus (P21W-21W).
► Lokalisera den defekta lampan.► Skruva loss de 4 fästskruvarna från linsenheten och ta bort den.► Ta bort den trasiga lampan genom att trycka lätt på ovansidan och vrid ett kvarts varv medurs.► Byt lampan.
Byte av säkring
Komma åt verktyg
och säkringsboxen i
instrumentbrädan


Säkringstången och säkringarna sitter bakom
säkringsboxens lock.
► Ta loss locket genom att dra i den övre
vänstra delen och sedan den högra.► Ta bort locket helt.
Byta säkring
Innan du byter ut en säkring måste du:► Identifiera orsaken till felet och åtgärda detta.► Stäng av all strömförbrukning.► Se till att bilen står stilla och slå ifrån tändningen.► Identifiera den trasiga säkringen med hjälp av befintliga säkringstabeller och
kopplingsscheman.
Vid byte av en säkring är det viktigt att:
► Använd specialtången för att dra ut säkringen och kontrollera om den är hel eller inte.► Alltid byta en defekt säkring mot en säkring med samma amperetal (samma färg). Om
en annan ampertal används kan det leda till
funktionsfel - brandrisk!
Om felet uppträder igen kort efter att säkringen
bytts ut bör du låta en PEUGEOT auktoriserad
verkstad eller en annan kvalificerad verkstad
kontrollera bilens elektriska system.
Komplettera
säkringstilldelningstabeller och
motsvarande diagram
Vänd dig till en PEUGEOT-återförsäljare
eller en annan kvalificerad verkstad för mer
information.
Byte av en säkring som inte finns med i
tabellerna kan leda till ett allvarligt
funktionsfel på bilen.
Kontakta en PEUGEOT-verkstad eller en
annan kvalificerad verkstad.

213
Om ett fel uppstår
8

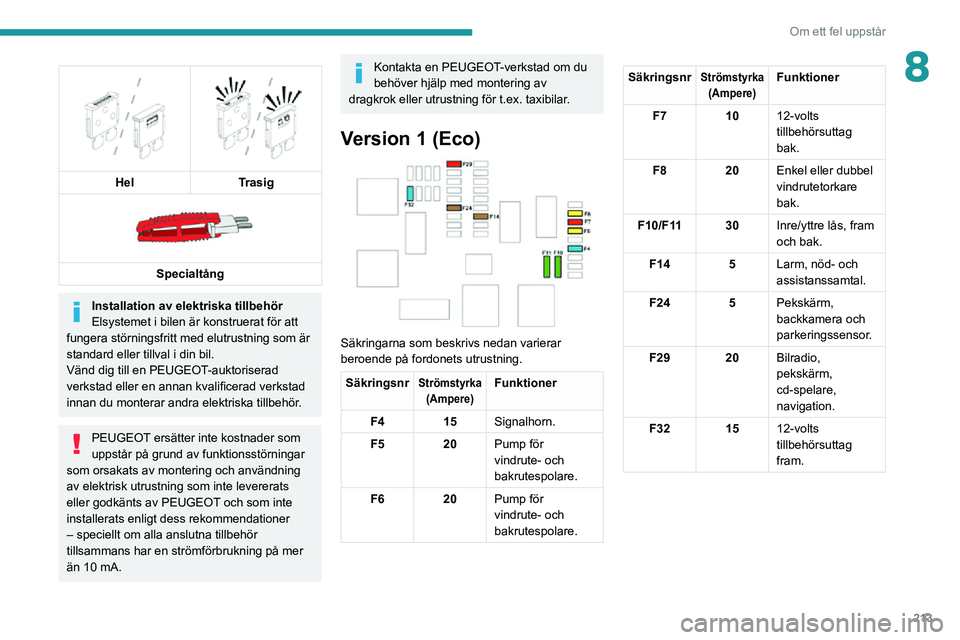

Hel
Trasig

Specialtång
Installation av elektriska tillbehör
Elsystemet i bilen är konstruerat för att
fungera störningsfritt med elutrustning som är
standard eller tillval i din bil.
Vänd dig till en PEUGEOT-auktoriserad
verkstad eller en annan kvalificerad verkstad
innan du monterar andra elektriska tillbehör.
PEUGEOT ersätter inte kostnader som
uppstår på grund av funktionsstörningar
som orsakats av montering och användning
av elektrisk utrustning som inte levererats
eller godkänts av PEUGEOT och som inte
installerats enligt dess rekommendationer
– speciellt om alla anslutna tillbehör
tillsammans har en strömförbrukning på mer
än 10 mA.
Kontakta en PEUGEOT-verkstad om du
behöver hjälp med montering av
dragkrok eller utrustning för t.ex. taxibilar.
Version 1 (Eco)

Säkringarna som beskrivs nedan varierar
beroende på fordonets utrustning.
SäkringsnrStrömstyrka (Ampere)Funktioner
F4 15Signalhorn.
F5 20Pump för
vindrute- och
bakrutespolare.
F6 20Pump för
vindrute- och
bakrutespolare.
SäkringsnrStrömstyrka
(Ampere)Funktioner
F7 1012-volts
tillbehörsuttag
bak.
F8 20Enkel eller dubbel
vindrutetorkare
bak.
F10/F11 30Inre/yttre lås, fram
och bak.
F14 5Larm, nöd- och
assistanssamtal.
F24 5Pekskärm,
backkamera och
parkeringssensor.
F29 20Bilradio,
pekskärm,
cd-spelare,
navigation.
F32 1512-volts
tillbehörsuttag
fram.

214
Om ett fel uppstår

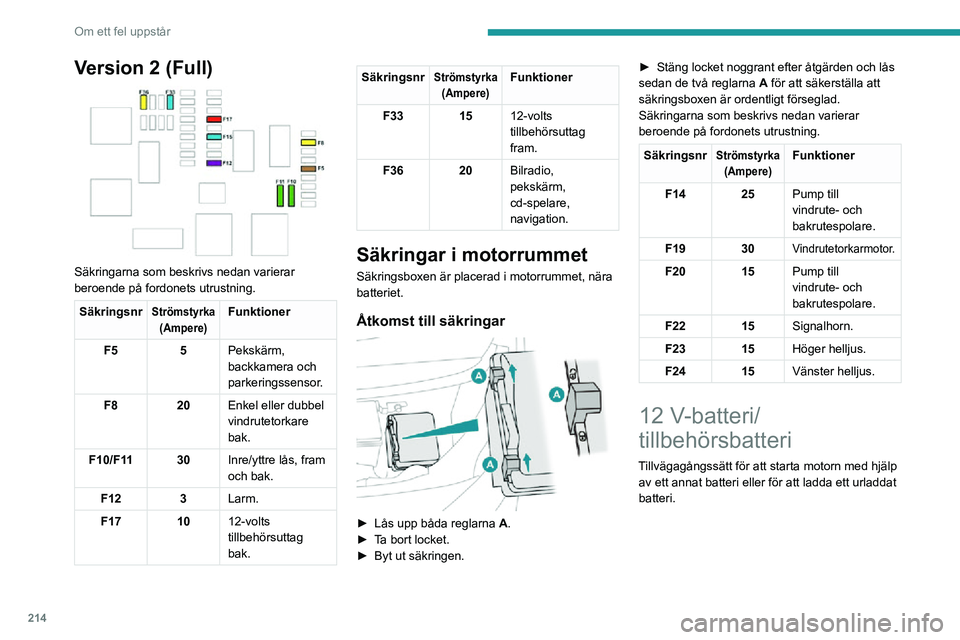

Version 2 (Full)

Säkringarna som beskrivs nedan varierar
beroende på fordonets utrustning.
SäkringsnrStrömstyrka(Ampere)Funktioner
F5 5Pekskärm,
backkamera och
parkeringssensor.
F8 20Enkel eller dubbel
vindrutetorkare
bak.
F10/F11 30Inre/yttre lås, fram
och bak.
F12 3Larm.
F17 1012-volts
tillbehörsuttag
bak.
SäkringsnrStrömstyrka
(Ampere)Funktioner
F33 1512-volts
tillbehörsuttag
fram.
F36 20Bilradio,
pekskärm,
cd-spelare,
navigation.
Säkringar i motorrummet
Säkringsboxen är placerad i motorrummet, nära
batteriet.
Åtkomst till säkringar

► Lås upp båda reglarna A.► Ta bort locket.► Byt ut säkringen.
► Stäng locket noggrant efter åtgärden och lås sedan de två reglarna A för att säkerställa att säkringsboxen är ordentligt förseglad.
Säkringarna som beskrivs nedan varierar
beroende på fordonets utrustning.
SäkringsnrStrömstyrka
(Ampere)Funktioner
F14 25Pump till
vindrute- och
bakrutespolare.
F19 30
Vindrutetorkarmotor.
F2015Pump till
vindrute- och
bakrutespolare.
F22 15Signalhorn.
F23 15Höger helljus.
F24 15Vänster helljus.
12 V-batteri/
tillbehörsbatteri
Tillvägagångssätt för att starta motorn med hjälp
av ett annat batteri eller för att ladda ett urladdat
batteri.

215
Om ett fel uppstår

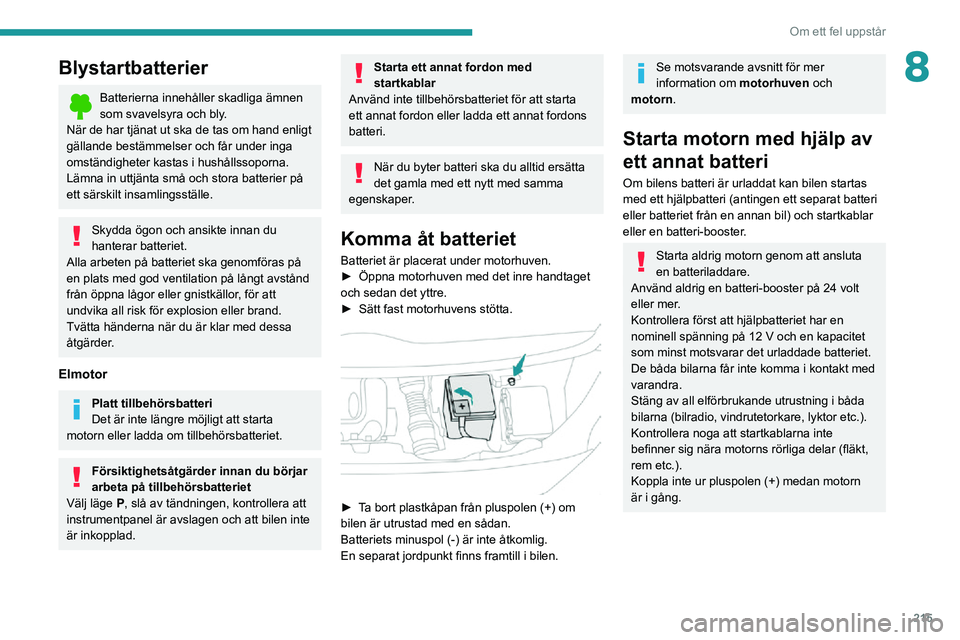

8Blystartbatterier
Batterierna innehåller skadliga ämnen som svavelsyra och bly.
När de har tjänat ut ska de tas om hand enligt
gällande bestämmelser och får under inga
omständigheter kastas i hushållssoporna.
Lämna in uttjänta små och stora batterier på
ett särskilt insamlingsställe.
Skydda ögon och ansikte innan du
hanterar batteriet.
Alla arbeten på batteriet ska genomföras på
en plats med god ventilation på långt avstånd
från öppna lågor eller gnistkällor, för att
undvika all risk för explosion eller brand.
Tvätta händerna när du är klar med dessa
åtgärder.
Elmotor
Platt tillbehörsbatteri
Det är inte längre möjligt att starta
motorn eller ladda om tillbehörsbatteriet.
Försiktighetsåtgärder innan du börjar
arbeta på tillbehörsbatteriet
Välj läge P, slå av tändningen, kontrollera att
instrumentpanel är avslagen och att bilen inte
är inkopplad.
Starta ett annat fordon med
startkablar
Använd inte tillbehörsbatteriet för att starta
ett annat fordon eller ladda ett annat fordons
batteri.
När du byter batteri ska du alltid ersätta
det gamla med ett nytt med samma
egenskaper.
Komma åt batteriet
Batteriet är placerat under motorhuven.► Öppna motorhuven med det inre handtaget och sedan det yttre.► Sätt fast motorhuvens stötta.

► Ta bort plastkåpan från pluspolen (+) om bilen är utrustad med en sådan.
Batteriets minuspol (-) är inte åtkomlig.
En separat jordpunkt finns framtill i bilen.
Se motsvarande avsnitt för mer
information om motorhuven och
motorn.
Starta motorn med hjälp av
ett annat batteri
Om bilens batteri är urladdat kan bilen startas
med ett hjälpbatteri (antingen ett separat batteri
eller batteriet från en annan bil) och startkablar
eller en batteri-booster.
Starta aldrig motorn genom att ansluta
en batteriladdare.
Använd aldrig en batteri-booster på 24 volt
eller mer.
Kontrollera först att hjälpbatteriet har en
nominell spänning på 12 V och en kapacitet
som minst motsvarar det urladdade batteriet.
De båda bilarna får inte komma i kontakt med
varandra.
Stäng av all elförbrukande utrustning i båda
bilarna (bilradio, vindrutetorkare, lyktor etc.).
Kontrollera noga att startkablarna inte
befinner sig nära motorns rörliga delar (fläkt,
rem etc.).
Koppla inte ur pluspolen (+) medan motorn
är i gång.

216
Om ett fel uppstår

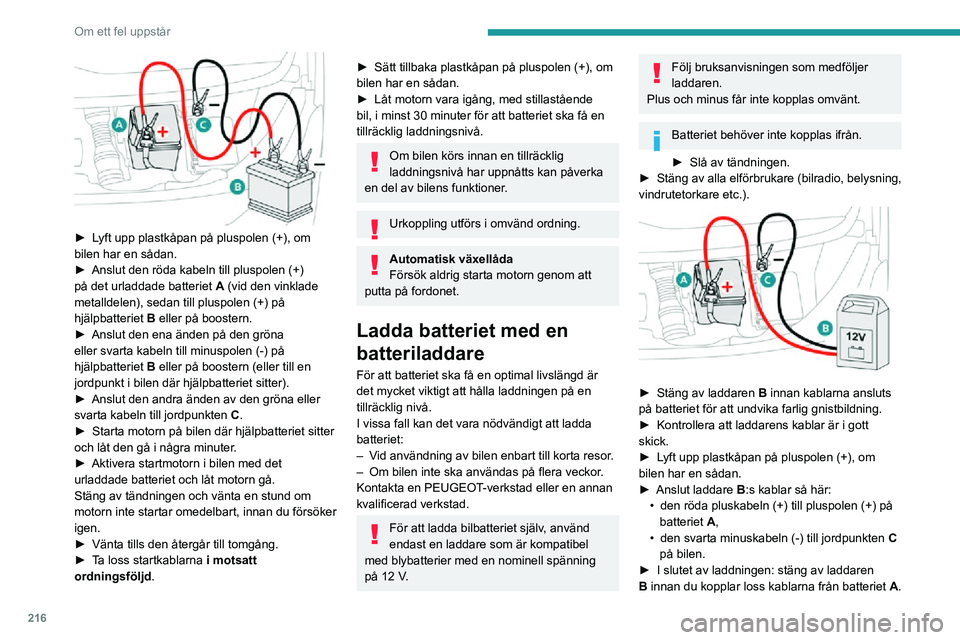

► Lyft upp plastkåpan på pluspolen (+), om bilen har en sådan.► Anslut den röda kabeln till pluspolen (+) på det urladdade batteriet A (vid den vinklade
metalldelen), sedan till pluspolen (+) på
hjälpbatteriet B eller på boostern.► Anslut den ena änden på den gröna eller svarta kabeln till minuspolen (-) på hjälpbatteriet B eller på boostern (eller till en
jordpunkt i bilen där hjälpbatteriet sitter).
► Anslut den andra änden av den gröna eller svarta kabeln till jordpunkten C.► Starta motorn på bilen där hjälpbatteriet sitter och låt den gå i några minuter.► Aktivera startmotorn i bilen med det urladdade batteriet och låt motorn gå.
Stäng av tändningen och vänta en stund om
motorn inte startar omedelbart, innan du försöker
igen.
► Vänta tills den återgår till tomgång.► Ta loss startkablarna i motsatt
ordningsföljd .
► Sätt tillbaka plastkåpan på pluspolen (+), om bilen har en sådan.► Låt motorn vara igång, med stillastående bil, i minst 30 minuter för att batteriet ska få en
tillräcklig laddningsnivå.
Om bilen körs innan en tillräcklig
laddningsnivå har uppnåtts kan påverka
en del av bilens funktioner.
Urkoppling utförs i omvänd ordning.
Automatisk växellåda
Försök aldrig starta motorn genom att
putta på fordonet.
Ladda batteriet med en
batteriladdare
För att batteriet ska få en optimal livslängd är
det mycket viktigt att hålla laddningen på en
tillräcklig nivå.
I vissa fall kan det vara nödvändigt att ladda
batteriet:
– Vid användning av bilen enbart till korta resor.– Om bilen inte ska användas på flera veckor .Kontakta en PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
För att ladda bilbatteriet själv, använd
endast en laddare som är kompatibel
med blybatterier med en nominell spänning
på 12 V.
Följ bruksanvisningen som medföljer
laddaren.
Plus och minus får inte kopplas omvänt.
Batteriet behöver inte kopplas ifrån.
► Slå av tändningen.► Stäng av alla elförbrukare (bilradio, belysning, vindrutetorkare etc.).

► Stäng av laddaren B innan kablarna ansluts
på batteriet för att undvika farlig gnistbildning.
► Kontrollera att laddarens kablar är i gott skick.► Lyft upp plastkåpan på pluspolen (+), om bilen har en sådan.► Anslut laddare B:s kablar så här:• den röda pluskabeln (+) till pluspolen (+) på batteriet A,
• den svarta minuskabeln (-) till jordpunkten C
på bilen.
► I slutet av laddningen: stäng av laddaren B innan du kopplar loss kablarna från batteriet A.

217
Om ett fel uppstår

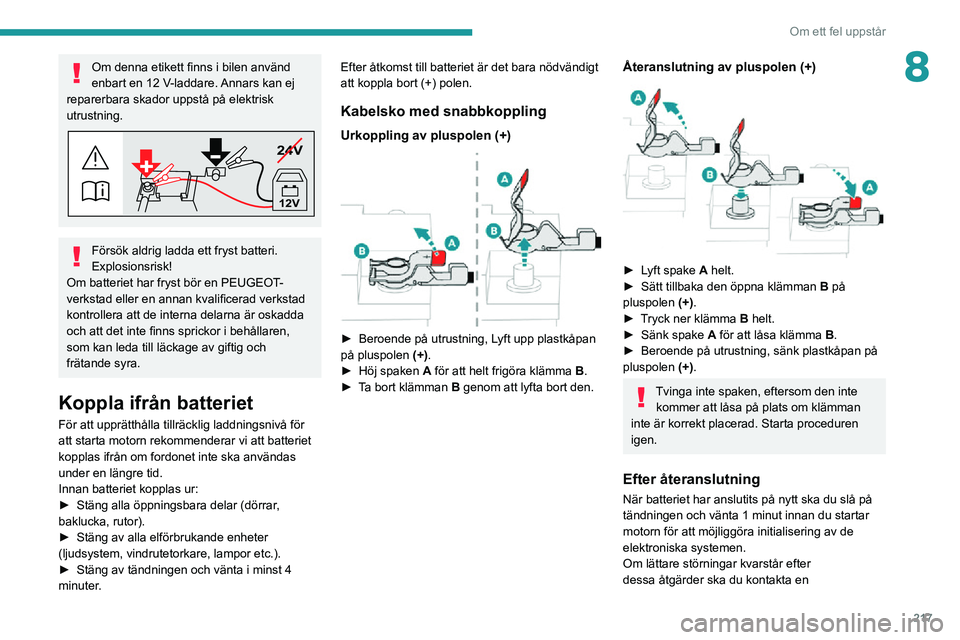

8Om denna etikett finns i bilen använd
enbart en 12 V-laddare. Annars kan ej
reparerbara skador uppstå på elektrisk
utrustning.
24V
12V
Försök aldrig ladda ett fryst batteri.
Explosionsrisk!
Om batteriet har fryst bör en PEUGEOT-
verkstad eller en annan kvalificerad verkstad
kontrollera att de interna delarna är oskadda
och att det inte finns sprickor i behållaren,
som kan leda till läckage av giftig och
frätande syra.
Koppla ifrån batteriet
För att upprätthålla tillräcklig laddningsnivå för
att starta motorn rekommenderar vi att batteriet
kopplas ifrån om fordonet inte ska användas
under en längre tid.
Innan batteriet kopplas ur:
► Stäng alla öppningsbara delar (dörrar , baklucka, rutor).► Stäng av alla elförbrukande enheter (ljudsystem, vindrutetorkare, lampor etc.).► Stäng av tändningen och vänta i minst 4 minuter. Efter åtkomst till batteriet är det bara nödvändigt
att koppla bort (+) polen.
Kabelsko med snabbkoppling
Urkoppling av pluspolen (+)

► Beroende på utrustning, L
yft upp plastkåpan på pluspolen (+).► Höj spaken A för att helt frigöra klämma B.► Ta bort klämman B genom att lyfta bort den.
Ã…teranslutning av pluspolen (+)

► Lyft spake A helt.► Sätt tillbaka den öppna klämman B på
pluspolen (+).
► Tryck ner klämma B helt.► Sänk spake A för att låsa klämma B.► Beroende på utrustning, sänk plastkåpan på pluspolen (+).
Tvinga inte spaken, eftersom den inte
kommer att låsa på plats om klämman
inte är korrekt placerad. Starta proceduren
igen.
Efter återanslutning
När batteriet har anslutits på nytt ska du slå på
tändningen och vänta 1 minut innan du startar
motorn för att möjliggöra initialisering av de
elektroniska systemen.
Om lättare störningar kvarstår efter
dessa åtgärder ska du kontakta en

218

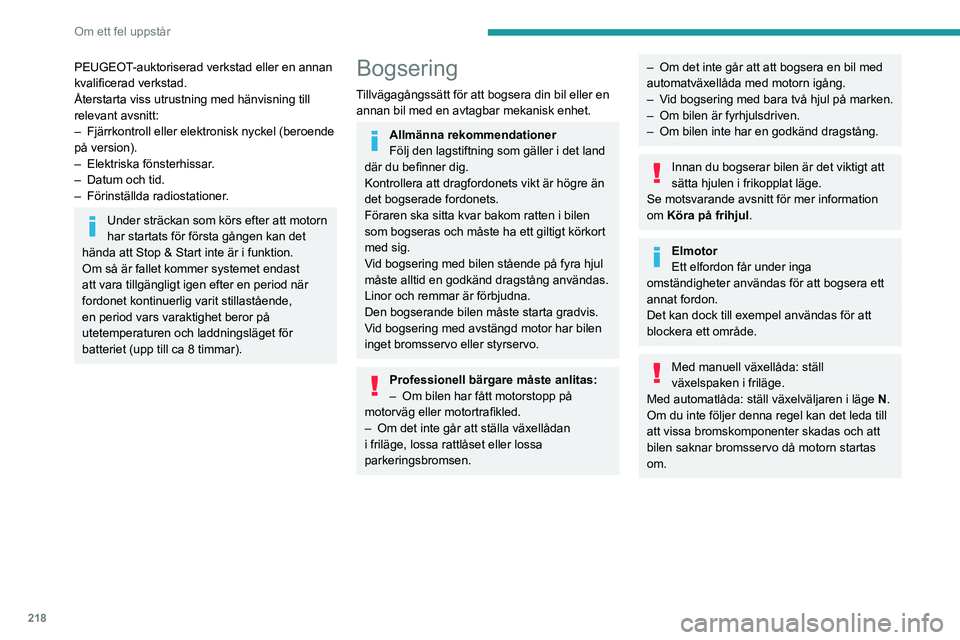

Om ett fel uppstår
PEUGEOT-auktoriserad verkstad eller en annan
kvalificerad verkstad.
Återstarta viss utrustning med hänvisning till
relevant avsnitt:
– Fjärrkontroll eller elektronisk nyckel (beroende på version).– Elektriska fönsterhissar.– Datum och tid.– Förinställda radiostationer .
Under sträckan som körs efter att motorn
har startats för första gången kan det
hända att Stop & Start inte är i funktion.
Om så är fallet kommer systemet endast
att vara tillgängligt igen efter en period när
fordonet kontinuerlig varit stillastående,
en period vars varaktighet beror på
utetemperaturen och laddningsläget för
batteriet (upp till ca 8 timmar).
Bogsering
Tillvägagångssätt för att bogsera din bil eller en
annan bil med en avtagbar mekanisk enhet.
Allmänna rekommendationer
Följ den lagstiftning som gäller i det land
där du befinner dig.
Kontrollera att dragfordonets vikt är högre än
det bogserade fordonets.
Föraren ska sitta kvar bakom ratten i bilen
som bogseras och måste ha ett giltigt körkort
med sig.
Vid bogsering med bilen stående på fyra hjul
måste alltid en godkänd dragstång användas.
Linor och remmar är förbjudna.
Den bogserande bilen måste starta gradvis.
Vid bogsering med avstängd motor har bilen
inget bromsservo eller styrservo.
Professionell bärgare måste anlitas:– Om bilen har fått motorstopp på motorväg eller motortrafikled.– Om det inte går att ställa växellådan
i friläge, lossa rattlåset eller lossa
parkeringsbromsen.
– Om det inte går att att bogsera en bil med automatväxellåda med motorn igång.– Vid bogsering med bara två hjul på marken.– Om bilen är fyrhjulsdriven.– Om bilen inte har en godkänd dragstång.
Innan du bogserar bilen är det viktigt att
sätta hjulen i frikopplat läge.
Se motsvarande avsnitt för mer information
om Köra på frihjul .
Elmotor
Ett elfordon får under inga
omständigheter användas för att bogsera ett
annat fordon.
Det kan dock till exempel användas för att
blockera ett område.
Med manuell växellåda: ställ
växelspaken i friläge.
Med automatlåda: ställ växelväljaren i läge N.
Om du inte följer denna regel kan det leda till
att vissa bromskomponenter skadas och att
bilen saknar bromsservo då motorn startas
om.
