PEUGEOT EXPERT 2021 Instrukcja obsługi (in Polish)

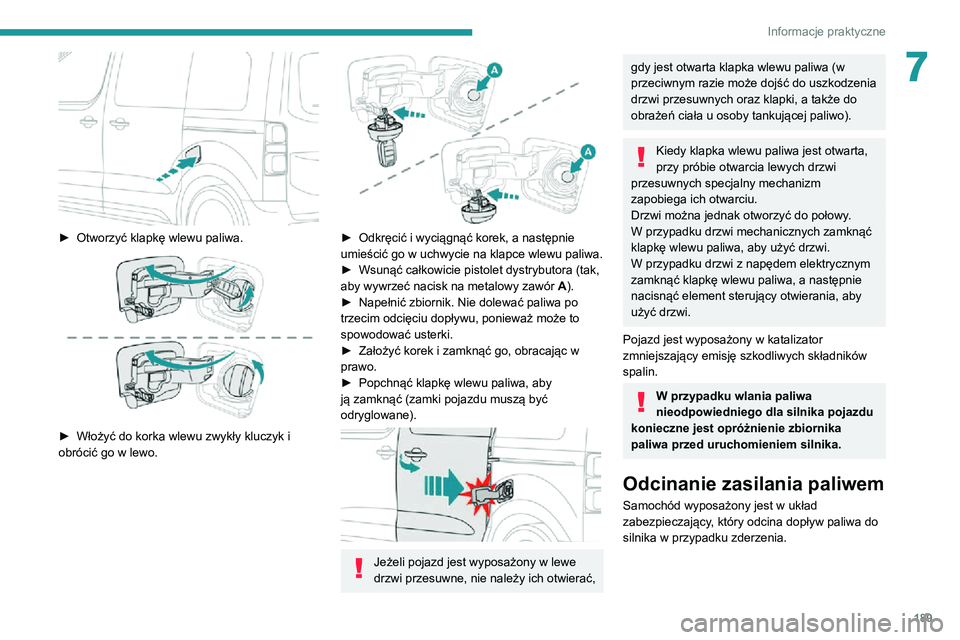

189
Informacje praktyczne
7

► Otworzyć klapkę wlewu paliwa.

► Włożyć do korka wlewu zwykły kluczyk i obrócić go w lewo.

► Odkręcić i wyciągnąć korek, a następnie umieścić go w uchwycie na klapce wlewu paliwa.► Wsunąć całkowicie pistolet dystrybutora (tak, aby wywrzeć nacisk na metalowy zawór A).► Napełnić zbiornik. Nie dolewać paliwa po trzecim odcięciu dopływu, ponieważ może to
spowodować usterki.
► Założyć korek i zamknąć go, obracając w prawo.► Popchnąć klapkę wlewu paliwa, aby ją zamknąć (zamki pojazdu muszą być
odryglowane).


Jeżeli pojazd jest wyposażony w lewe
drzwi przesuwne, nie należy ich otwierać,
gdy jest otwarta klapka wlewu paliwa (w
przeciwnym razie może dojść do uszkodzenia
drzwi przesuwnych oraz klapki, a także do
obrażeń ciała u osoby tankującej paliwo).
Kiedy klapka wlewu paliwa jest otwarta,
przy próbie otwarcia lewych drzwi
przesuwnych specjalny mechanizm
zapobiega ich otwarciu.
Drzwi można jednak otworzyć do połowy.
W przypadku drzwi mechanicznych zamknąć
klapkę wlewu paliwa, aby użyć drzwi.
W przypadku drzwi z napędem elektrycznym
zamknąć klapkę wlewu paliwa, a następnie
nacisnąć element sterujący otwierania, aby
użyć drzwi.
Pojazd jest wyposażony w katalizator
zmniejszający emisję szkodliwych składników
spalin.
W przypadku wlania paliwa
nieodpowiedniego dla silnika pojazdu
konieczne jest opróżnienie zbiornika
paliwa przed uruchomieniem silnika.
Odcinanie zasilania paliwem
Samochód wyposażony jest w układ
zabezpieczający, który odcina dopływ paliwa do
silnika w przypadku zderzenia.

190
Informacje praktyczne

Ta naklejka jest przeznaczona wyłącznie dla służb ratowniczych i serwisantów na
potrzeby przeprowadzania jakichkolwiek
czynności na pojeździe.
Innym osobom nie wolno dotykać urządzenia
przedstawionego na naklejce.
W razie wypadku lub uderzenia w
podwozie pojazdu
W takich sytuacjach może dojść do
poważnego uszkodzenia obwodu
elektrycznego lub akumulatora trakcyjnego.
Jak najszybciej zatrzymać pojazd,
zachowując wszelkie środki bezpieczeństwa, i
wyłączyć zapłon.
Skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.
W przypadku ryzyka pożaru
Natychmiast opuścić pojazd i
dopilnować, aby to samo zrobili wszyscy
pasażerowie. Pod żadnym pozorem nie
próbować gasić pożaru, ponieważ grozi to
porażeniem prądem!
Urządzenie zapobiegające
tankowaniu niewłaściwego
paliwa – silnik Diesla
Samochód jest wyposażony w urządzenie
mechaniczne uniemożliwiające zatankowanie
benzyny do zbiornika pojazdu z silnikiem
zasilanym olejem napędowym. Zapobiega ono
także uszkodzeniu silnika wynikającemu z takiej
pomyłki.
Znajduje się przy wlocie do zbiornika i jest
widoczne po zdjęciu korka.


Po włożeniu pistoletu dystrybutora z benzyną do
zbiornika samochodu z silnikiem Diesla pistolet
opiera się o klapkę. Układ pozostaje zamknięty i
uniemożliwia zatankowanie.
Nie próbować tankować i włożyć pistolet
dystrybutora oleju napędowego.
Zbiornik można napełnić także za
pomocą kanistra.
Aby zapewnić swobodny wypływ paliwa,
zbliżyć otwór kanistra bez przyciskania
bezpośrednio do klapki urządzenia.
Jazda za granicą
Pistolety dystrybutorów oleju
napędowego mogą się różnić w zależności od
kraju. Urządzenie zapobiegające tankowaniu
niewłaściwego paliwa może uniemożliwić
napełnienie zbiornika paliwa.
Nie wszystkie samochody z silnikiem Diesla
są wyposażone w urządzenie zapobiegające
tankowaniu niewłaściwego paliwa, dlatego
też przed wyjazdem zagranicznym zalecamy
skontaktowanie się z ASO sieci PEUGEOT
w celu sprawdzenia, czy pojazd jest
przystosowany do dystrybutorów paliwa w
kraju docelowym.
Układ ładowania (pojazd
elektryczny)
Instalacja elektryczna 400 V
W trakcyjnej instalacji elektrycznej o napięciu około 400 V są używane pomarańczowe przewody, a poszczególne podzespoły są
opatrzone następującym symbolem:


Układ napędowy samochodu o napędzie
elektrycznym może się silnie nagrzać
podczas pracy, a jego temperatura może być
wysoka także po wyłączeniu zapłonu.
Stosować się do ostrzeżeń podanych na
etykietach, zwłaszcza po wewnętrznej stronie
klapki.
Wszelkie naprawy czy modyfikacje
układu elektrycznego samochodu (w
tym akumulatora trakcyjnego, złączy,
pomarańczowych przewodów i innych
elementów widocznych od wewnątrz i z
zewnątrz) są bezwzględnie zabronione ze
względu na groźbę poważnych oparzeń
albo porażenia prądem, grożącego nawet
śmiercią!
W przypadku problemu należy bezwzględnie
skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.

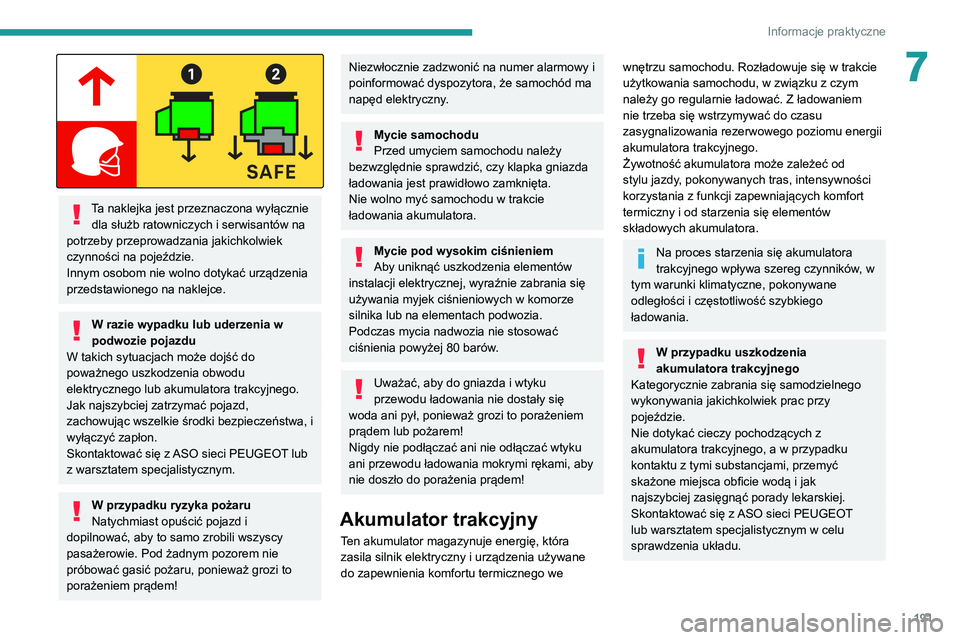

191
Informacje praktyczne
7

Ta naklejka jest przeznaczona wyłącznie dla służb ratowniczych i serwisantów na
potrzeby przeprowadzania jakichkolwiek
czynności na pojeździe.
Innym osobom nie wolno dotykać urządzenia
przedstawionego na naklejce.
W razie wypadku lub uderzenia w
podwozie pojazdu
W takich sytuacjach może dojść do
poważnego uszkodzenia obwodu
elektrycznego lub akumulatora trakcyjnego.
Jak najszybciej zatrzymać pojazd,
zachowując wszelkie środki bezpieczeństwa, i
wyłączyć zapłon.
Skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.
W przypadku ryzyka pożaru
Natychmiast opuścić pojazd i
dopilnować, aby to samo zrobili wszyscy
pasażerowie. Pod żadnym pozorem nie
próbować gasić pożaru, ponieważ grozi to
porażeniem prądem!
Niezwłocznie zadzwonić na numer alarmowy i
poinformować dyspozytora, że samochód ma
napęd elektryczny.
Mycie samochodu
Przed umyciem samochodu należy
bezwzględnie sprawdzić, czy klapka gniazda
ładowania jest prawidłowo zamknięta.
Nie wolno myć samochodu w trakcie
ładowania akumulatora.
Mycie pod wysokim ciśnieniem
Aby uniknąć uszkodzenia elementów
instalacji elektrycznej, wyraźnie zabrania się
używania myjek ciśnieniowych w komorze
silnika lub na elementach podwozia.
Podczas mycia nadwozia nie stosować
ciśnienia powyżej 80 barów.
Uważać, aby do gniazda i wtyku
przewodu ładowania nie dostały się
woda ani pył, ponieważ grozi to porażeniem
prądem lub pożarem!
Nigdy nie podłączać ani nie odłączać wtyku
ani przewodu ładowania mokrymi rękami, aby
nie doszło do porażenia prądem!
Akumulator trakcyjny
Ten akumulator magazynuje energię, która
zasila silnik elektryczny i urządzenia używane
do zapewnienia komfortu termicznego we
wnętrzu samochodu. Rozładowuje się w trakcie
użytkowania samochodu, w związku z czym
należy go regularnie ładować. Z ładowaniem
nie trzeba się wstrzymywać do czasu
zasygnalizowania rezerwowego poziomu energii
akumulatora trakcyjnego.
Żywotność akumulatora może zależeć od
stylu jazdy, pokonywanych tras, intensywności
korzystania z funkcji zapewniających komfort
termiczny i od starzenia się elementów
składowych akumulatora.
Na proces starzenia się akumulatora
trakcyjnego wpływa szereg czynników, w
tym warunki klimatyczne, pokonywane
odległości i częstotliwość szybkiego
ładowania.
W przypadku uszkodzenia
akumulatora trakcyjnego
Kategorycznie zabrania się samodzielnego
wykonywania jakichkolwiek prac przy
pojeździe.
Nie dotykać cieczy pochodzących z
akumulatora trakcyjnego, a w przypadku
kontaktu z tymi substancjami, przemyć
skażone miejsca obficie wodą i jak
najszybciej zasięgnąć porady lekarskiej.
Skontaktować się z ASO sieci PEUGEOT
lub warsztatem specjalistycznym w celu
sprawdzenia układu.

192
Informacje praktyczne
Ładowanie standardowe, tryb 2
Domowe gniazdko elektryczne
(ładowanie z domowego gniazdka
elektrycznego – prąd zmienny (AC))


Tryb 2 z użyciem gniazdka standardowego (A
): maksymalny prąd ładowania 8 A.

Tryb 2 z użyciem gniazdka typu Green'Up
(B): maksymalny prąd ładowania 16 A.W celu zlecenia montażu takiego gniazdka
należy skontaktować się z profesjonalnym instalatorem.
Specjalny przewód ładowania z domowego gniazdka elektrycznego – tryb 2 (AC)


Gniazda i kontrolki
ładowania

1.Gniazda ładowania
2. Przycisk ładowania z opóźnieniem
3. Kontrolka blokady wtyku
Świeci w sposób ciągły na czerwono: wtyk w
prawidłowej pozycji i zablokowany w złączu.
Miga na czerwono: wtyk umieszczony
nieprawidłowo lub zablokowanie nie jest
możliwe.
4. Kontrolka ładowania


Stan kontrolki
ładowania Znaczenie
Świeci na biało Światło naprowadzające
podczas otwierania klapki gniazda
ładowania i odłączania przewodu ładowania.
Świeci na niebiesko Ładowanie z
opóźnieniem.
Miga na zielono Trwa ładowanie.
Świeci na zielono Ładowanie zakończone.
Kontrolka ładowania gaśnie po około 2 minutach od
przełączenia funkcji
pojazdu w tryb uśpienia. Kontrolka zapala się ponownie po
odryglowaniu zamków pojazdu przy użyciu układu Otwieranie i
uruchamianie bez użycia kluczyka lub po otwarciu drzwi, co oznacza, że akumulator jest
całkowicie naładowany.
Świeci na czerwono Usterka.Zabronione jest demontowanie i
przerabianie gniazda ładowania,
ponieważ grozi to porażeniem prądem lub
pożarem!
Skontaktować się z ASO sieci PEUGEOTlub
z warsztatem specjalistycznym.
Przewody ładowania,
gniazda i ładowarki
Przewód ładowania dostarczony z pojazdem (w
zależności od wersji) jest zgodny z instalacjami
elektrycznymi kraju, w którym pojazd został
zakupiony. W przypadku podróży za granicę
należy sprawdzić zgodność lokalnych instalacji
elektrycznych z przewodem ładowania.
Pełna gama przewodów ładowania jest dostępna
w lokalnej ASO.
Aby uzyskać więcej informacji lub zamówić
odpowiednie przewody ładowania, należy się
skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.

193
Informacje praktyczne
7Ładowanie standardowe, tryb 2
Domowe gniazdko elektryczne
(ładowanie z domowego gniazdka
elektrycznego – prąd zmienny (AC))


Tryb 2 z użyciem gniazdka standardowego (A
): maksymalny prąd ładowania 8 A.

Tryb 2 z użyciem gniazdka typu Green'Up (B): maksymalny prąd ładowania 16 A.W celu zlecenia montażu takiego gniazdka należy skontaktować się z profesjonalnym instalatorem.
Specjalny przewód ładowania z domowego gniazdka elektrycznego – tryb 2 (AC)


Specjalny przewód ładowania z
domowego gniazdka elektrycznego
(tryb 2)
Nie wolno uszkodzić przewodu.
Jeśli przewód jest uszkodzony, nie używać
go. Zamówić nowy w ASO sieci PEUGEOT
lub warsztacie specjalistycznym.
Moduł sterujący (tryb 2)


POWER
Kolor zielony: istnieje połączenie
elektryczne; można rozpocząć ładowanie.
CHARGE
Miganie (kolor zielony): trwa ładowanie
lub uaktywniono funkcję przygotowania komfortu
cieplnego.
Świecenie w sposób ciągły (kolor zielony):
ładowanie zakończone.
FAULT
Kolor czerwony: usterka; ładowanie nie
jest dozwolone lub musi zostać natychmiast przerwane. Sprawdzić, czy wszystkie połączenia
wykonano prawidłowo i czy instalacja
elektryczna jest sprawna.
Jeśli kontrolka nie gaśnie, skontaktować się
z ASO sieci PEUGEOT albo z warsztatem
specjalistycznym.
Po podłączeniu przewodu ładowania do
domowego gniazdka elektrycznego na chwilę
zapalają się wszystkie kontrolki.
Jeśli nie zapalają się żadne kontrolki, sprawdzić
bezpiecznik chroniący dane gniazdko:
– W przypadku gdy bezpiecznik zadziałał, poprosić specjalistę o sprawdzenie instalacji
elektrycznej pod kątem przystosowania i/lub
wykonanie niezbędnych napraw.
– Jeśli bezpiecznik nie zadziałał, nie używać przewodu ładowania i skontaktować się z
ASO sieci PEUGEOT albo z warsztatem
specjalistycznym.
Etykieta modułu sterującego – zalecenia
Przed użyciem zapoznać się z instrukcją
obsługi.
1.Nieprawidłowe użycie tego przewodu
ładowania grozi pożarem, zniszczeniem
mienia i poważnymi obrażeniami ciała lub
śmiertelnym porażeniem prądem!

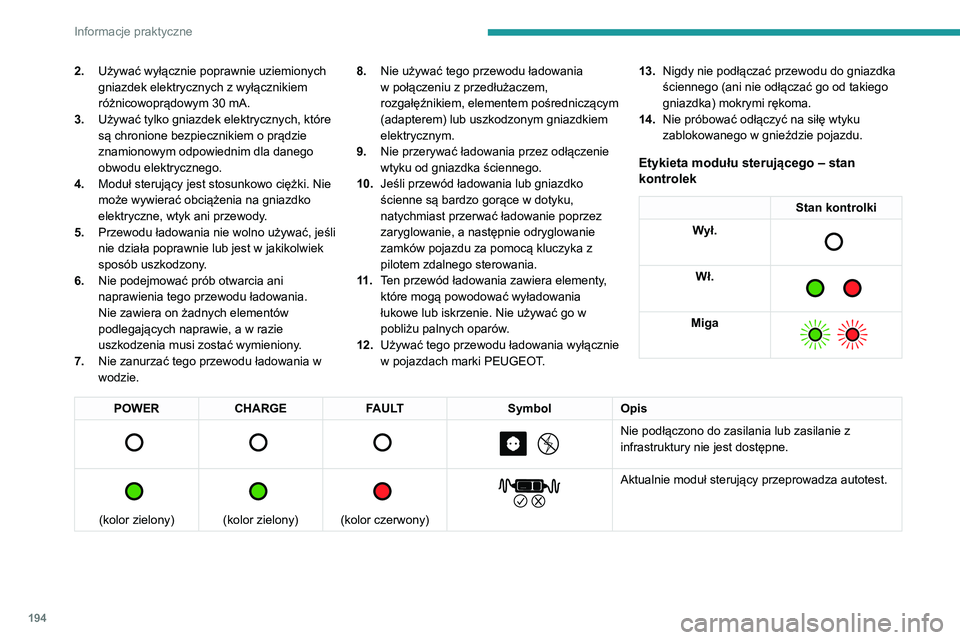

194
Informacje praktyczne
2.Używać wyłącznie poprawnie uziemionych
gniazdek elektrycznych z wyłącznikiem
różnicowoprądowym 30 mA.
3.Używać tylko gniazdek elektrycznych, które
są chronione bezpiecznikiem o prądzie
znamionowym odpowiednim dla danego
obwodu elektrycznego.
4. Moduł sterujący jest stosunkowo ciężki. Nie
może wywierać obciążenia na gniazdko
elektryczne, wtyk ani przewody.
5. Przewodu ładowania nie wolno używać, jeśli
nie działa poprawnie lub jest w jakikolwiek
sposób uszkodzony.
6. Nie podejmować prób otwarcia ani
naprawienia tego przewodu ładowania.
Nie zawiera on żadnych elementów
podlegających naprawie, a w razie
uszkodzenia musi zostać wymieniony.
7. Nie zanurzać tego przewodu ładowania w
wodzie. 8.
Nie używać tego przewodu ładowania
w połączeniu z przedłużaczem,
rozgałęźnikiem, elementem pośredniczącym
(adapterem) lub uszkodzonym gniazdkiem
elektrycznym.
9. Nie przerywać ładowania przez odłączenie
wtyku od gniazdka ściennego.
10. Jeśli przewód ładowania lub gniazdko
ścienne są bardzo gorące w dotyku,
natychmiast przerwać ładowanie poprzez
zaryglowanie, a następnie odryglowanie
zamków pojazdu za pomocą kluczyka z
pilotem zdalnego sterowania.
11 . Ten przewód ładowania zawiera elementy,
które mogą powodować wyładowania
łukowe lub iskrzenie. Nie używać go w
pobliżu palnych oparów.
12. Używać tego przewodu ładowania wyłącznie
w pojazdach marki PEUGEOT. 13.
Nigdy nie podłączać przewodu do gniazdka
ściennego (ani nie odłączać go od takiego
gniazdka) mokrymi rękoma.
14. Nie próbować odłączyć na siłę wtyku
zablokowanego w gnieździe pojazdu.
Etykieta modułu sterującego – stan
kontrolek
Stan kontrolki
Wył.

Wł.

Miga

POWER CHARGE FAULT SymbolOpis







Nie podłączono do zasilania lub zasilanie z
infrastruktury nie jest dostępne.


(kolor zielony)


(kolor zielony)


(kolor czerwony)


Aktualnie moduł sterujący przeprowadza autotest.

195
Informacje praktyczne
7POWERCHARGE FAULT SymbolOpis

(kolor zielony)






Połączono wyłącznie z infrastrukturą lub z
infrastrukturą i pojazdem elektrycznym, jednak
ładowanie nie jest aktywne.


(kolor zielony)


(kolor zielony)




Podłączono do źródła zasilania i pojazdu
elektrycznego.
Trwa sekwencja ładowania lub przygotowywania
komfortu cieplnego pojazdu elektrycznego.


(kolor zielony)


(kolor zielony)




Podłączono do źródła zasilania i pojazdu
elektrycznego.
Pojazd elektryczny oczekuje na ładowanie lub
ładowanie pojazdu elektrycznego zakończyło się.






(kolor czerwony)


Usterka modułu sterującego. Ładowanie jest
zabronione.
Jeśli po ręcznym resecie pojawi się wskaźnik
błędu, przed kolejnym ładowaniem moduł sterujący
powinien zostać sprawdzony w ASO PEUGEOT.


(kolor zielony)


(kolor zielony)


(kolor czerwony)


Moduł sterujący znajduje się w trybie
diagnostycznym.
Procedura ręcznego resetowania
Moduł sterujący można zresetować, jednocześnie odłączając gniazdo ładowania i gniazdko ścienne.
Następnie należy w pierwszej kolejności podłączyć gniazdko ścienne. Więcej informacji można znaleźć w instrukcji obsługi.

196
Informacje praktyczne
Ze względów bezpieczeństwa nie można uruchomić silnika, gdy do samochodu
jest podłączony przewód ładowania. W
zestawie wskaźników pojawi się odpowiednie
ostrzeżenie.
Chłodzenie akumulatora trakcyjnego
Podczas ładowania włącza się wentylator
chłodzący w komorze silnika, aby schłodzić
pokładową ładowarkę i akumulator trakcyjny.
Przerwa w użytkowaniu pojazdu od 1
do 12 miesięcy
Rozładować akumulator trakcyjny do 2 lub 3
pasków na wskaźniku poziomu naładowania
w zestawie wskaźników.
Nie podłączać przewodu ładowania.
Zawsze parkować pojazd w miejscach
o temperaturze między -10°C i 30°C
(parkowanie w miejscu, w którym występują
ekstremalne temperatury, może spowodować
uszkodzenie akumulatora trakcyjnego).
Odłączyć przewód od zacisku (+)
akumulatora zasilania akcesoriów w komorze
silnika.
Podłączać ładowarkę 12 V do zacisków (+) i
(-) akumulatora zasilania akcesoriów co około
3 miesiące, aby podładować akumulator
zasilania akcesoriów i utrzymać napięcie
robocze.

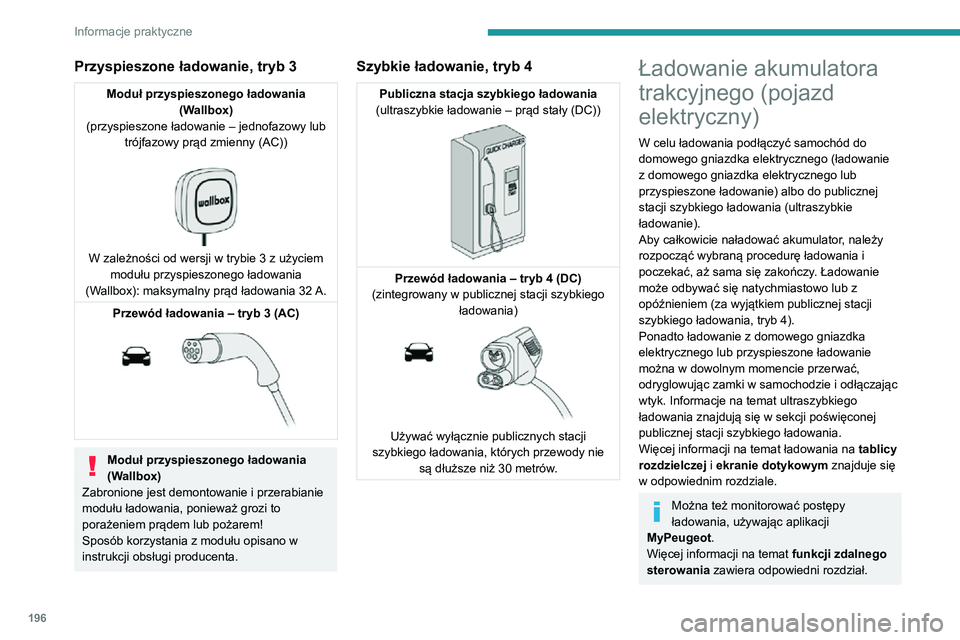

Przyspieszone ładowanie, tryb 3
Moduł przyspieszonego ładowania (Wallbox)
(przyspieszone ładowanie – jednofazowy lub trójfazowy prąd zmienny (AC))


W zależności od wersji w trybie 3 z użyciem modułu przyspieszonego ładowania
(Wallbox): maksymalny prąd ładowania 32 A.
Przewód ładowania – tryb 3 (AC)

Moduł przyspieszonego ładowania
(Wallbox)
Zabronione jest demontowanie i przerabianie
modułu ładowania, ponieważ grozi to
porażeniem prądem lub pożarem!
Sposób korzystania z modułu opisano w
instrukcji obsługi producenta.
Szybkie ładowanie, tryb 4
Publiczna stacja szybkiego ładowania
(ultraszybkie ładowanie – prąd stały (DC))


Przewód ładowania – tryb 4 (DC)
(zintegrowany w publicznej stacji szybkiego ładowania)


Używać wyłącznie publicznych stacji
szybkiego ładowania, których przewody nie są dłuższe niż 30 metrów.
Ładowanie akumulatora
trakcyjnego (pojazd
elektryczny)
W celu ładowania podłączyć samochód do
domowego gniazdka elektrycznego (ładowanie
z domowego gniazdka elektrycznego lub
przyspieszone ładowanie) albo do publicznej
stacji szybkiego ładowania (ultraszybkie
ładowanie).
Aby całkowicie naładować akumulator, należy
rozpocząć wybraną procedurę ładowania i
poczekać, aż sama się zakończy. Ładowanie
może odbywać się natychmiastowo lub z
opóźnieniem (za wyjątkiem publicznej stacji
szybkiego ładowania, tryb 4).
Ponadto ładowanie z domowego gniazdka
elektrycznego lub przyspieszone ładowanie
można w dowolnym momencie przerwać,
odryglowując zamki w samochodzie i odłączając
wtyk. Informacje na temat ultraszybkiego
ładowania znajdują się w sekcji poświęconej
publicznej stacji szybkiego ładowania.
Więcej informacji na temat ładowania na tablicy
rozdzielczej i ekranie dotykowym znajduje się
w odpowiednim rozdziale.
Można też monitorować postępy
ładowania, używając aplikacji
MyPeugeot.
Więcej informacji na temat funkcji zdalnego
sterowania zawiera odpowiedni rozdział.

197
Informacje praktyczne

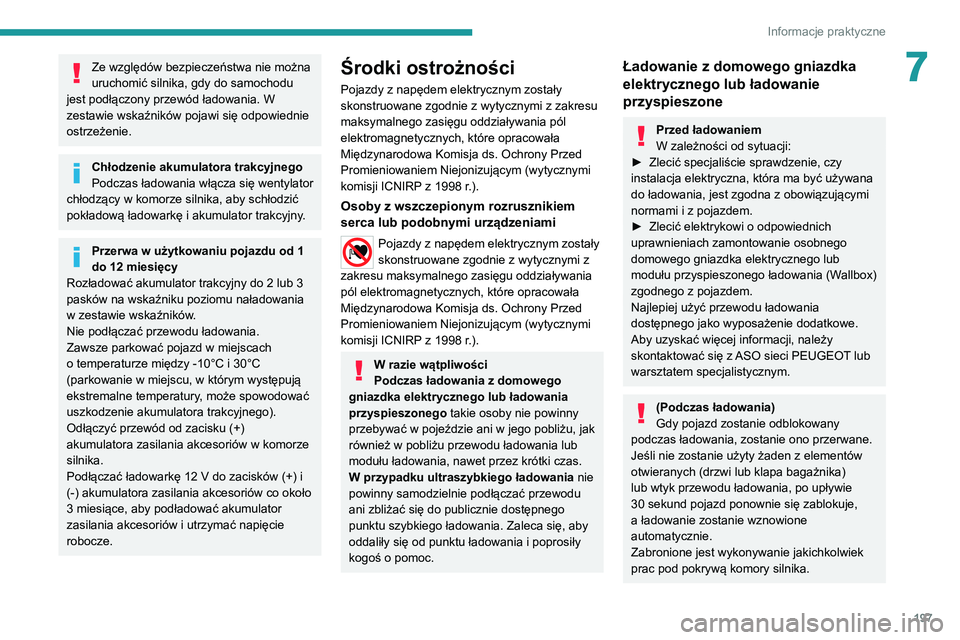

7Ze względów bezpieczeństwa nie można
uruchomić silnika, gdy do samochodu
jest podłączony przewód ładowania. W
zestawie wskaźników pojawi się odpowiednie
ostrzeżenie.
Chłodzenie akumulatora trakcyjnego
Podczas ładowania włącza się wentylator
chłodzący w komorze silnika, aby schłodzić
pokładową ładowarkę i akumulator trakcyjny.
Przerwa w użytkowaniu pojazdu od 1
do 12 miesięcy
Rozładować akumulator trakcyjny do 2 lub 3
pasków na wskaźniku poziomu naładowania
w zestawie wskaźników.
Nie podłączać przewodu ładowania.
Zawsze parkować pojazd w miejscach
o temperaturze między -10°C i 30°C
(parkowanie w miejscu, w którym występują
ekstremalne temperatury, może spowodować
uszkodzenie akumulatora trakcyjnego).
Odłączyć przewód od zacisku (+)
akumulatora zasilania akcesoriów w komorze
silnika.
Podłączać ładowarkę 12 V do zacisków (+) i
(-) akumulatora zasilania akcesoriów co około
3 miesiące, aby podładować akumulator
zasilania akcesoriów i utrzymać napięcie
robocze.
Środki ostrożności
Pojazdy z napędem elektrycznym zostały
skonstruowane zgodnie z wytycznymi z zakresu
maksymalnego zasięgu oddziaływania pól
elektromagnetycznych, które opracowała
Międzynarodowa Komisja ds. Ochrony Przed
Promieniowaniem Niejonizującym (wytycznymi
komisji ICNIRP z 1998 r.).
Osoby z wszczepionym rozrusznikiem
serca lub podobnymi urządzeniami
Pojazdy z napędem elektrycznym zostały
skonstruowane zgodnie z wytycznymi z
zakresu maksymalnego zasięgu oddziaływania
pól elektromagnetycznych, które opracowała
Międzynarodowa Komisja ds. Ochrony Przed
Promieniowaniem Niejonizującym (wytycznymi
komisji ICNIRP z 1998 r.).
W razie wątpliwości
Podczas ładowania z domowego
gniazdka elektrycznego lub ładowania
przyspieszonego takie osoby nie powinny
przebywać w pojeździe ani w jego pobliżu, jak
również w pobliżu przewodu ładowania lub
modułu ładowania, nawet przez krótki czas.
W przypadku ultraszybkiego ładowania nie
powinny samodzielnie podłączać przewodu
ani zbliżać się do publicznie dostępnego
punktu szybkiego ładowania. Zaleca się, aby
oddaliły się od punktu ładowania i poprosiły
kogoś o pomoc.
Ładowanie z domowego gniazdka
elektrycznego lub ładowanie
przyspieszone
Przed ładowaniem
W zależności od sytuacji:
► Zlecić specjaliście sprawdzenie, czy instalacja elektryczna, która ma być używana
do ładowania, jest zgodna z obowiązującymi
normami i z pojazdem.
► Zlecić elektrykowi o odpowiednich uprawnieniach zamontowanie osobnego
domowego gniazdka elektrycznego lub
modułu przyspieszonego ładowania (Wallbox)
zgodnego z pojazdem.
Najlepiej użyć przewodu ładowania
dostępnego jako wyposażenie dodatkowe.
Aby uzyskać więcej informacji, należy
skontaktować się z ASO sieci PEUGEOT lub
warsztatem specjalistycznym.
(Podczas ładowania)
Gdy pojazd zostanie odblokowany
podczas ładowania, zostanie ono przerwane.
Jeśli nie zostanie użyty żaden z elementów
otwieranych (drzwi lub klapa bagażnika)
lub wtyk przewodu ładowania, po upływie
30 sekund pojazd ponownie się zablokuje,
a ładowanie zostanie wznowione
automatycznie.
Zabronione jest wykonywanie jakichkolwiek
prac pod pokrywą komory silnika.

198
Informacje praktyczne

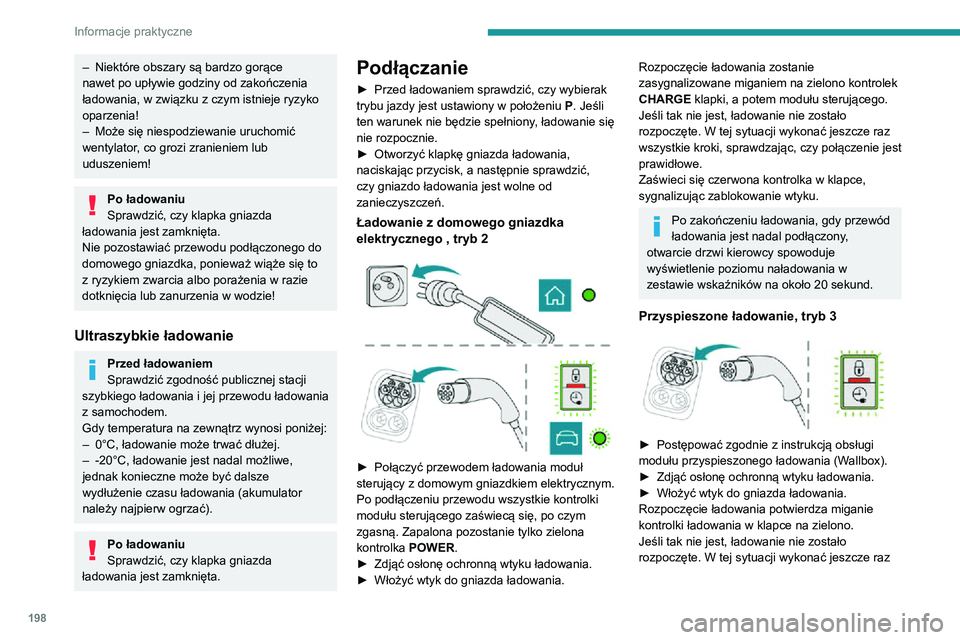

– Niektóre obszary są bardzo gorące nawet po upływie godziny od zakończenia
ładowania, w związku z czym istnieje ryzyko
oparzenia!
– Może się niespodziewanie uruchomić wentylator, co grozi zranieniem lub
uduszeniem!
Po ładowaniu
Sprawdzić, czy klapka gniazda
ładowania jest zamknięta.
Nie pozostawiać przewodu podłączonego do
domowego gniazdka, ponieważ wiąże się to
z ryzykiem zwarcia albo porażenia w razie
dotknięcia lub zanurzenia w wodzie!
Ultraszybkie ładowanie
Przed ładowaniem
Sprawdzić zgodność publicznej stacji
szybkiego ładowania i jej przewodu ładowania
z samochodem.
Gdy temperatura na zewnątrz wynosi poniżej:
– 0°C, ładowanie może trwać dłużej.– -20°C, ładowanie jest nadal możliwe, jednak konieczne może być dalsze
wydłużenie czasu ładowania (akumulator
należy najpierw ogrzać).
Po ładowaniu
Sprawdzić, czy klapka gniazda
ładowania jest zamknięta.
Podłączanie
► Przed ładowaniem sprawdzić, czy wybierak
trybu jazdy jest ustawiony w położeniu P. Jeśli
ten warunek nie będzie spełniony, ładowanie się
nie rozpocznie.
► Otworzyć klapkę gniazda ładowania, naciskając przycisk, a następnie sprawdzić,
czy gniazdo ładowania jest wolne od
zanieczyszczeń.
Ładowanie z domowego gniazdka
elektrycznego , tryb 2



► Połączyć przewodem ładowania moduł sterujący z domowym gniazdkiem elektrycznym.
Po podłączeniu przewodu wszystkie kontrolki
modułu sterującego zaświecą się, po czym
zgasną. Zapalona pozostanie tylko zielona
kontrolka POWER.
► Zdjąć osłonę ochronną wtyku ładowania.► Włożyć wtyk do gniazda ładowania.
Rozpoczęcie ładowania zostanie
zasygnalizowane miganiem na zielono kontrolek
CHARGE klapki, a potem modułu sterującego.
Jeśli tak nie jest, ładowanie nie zostało
rozpoczęte. W tej sytuacji wykonać jeszcze raz
wszystkie kroki, sprawdzając, czy połączenie jest
prawidłowe.
Zaświeci się czerwona kontrolka w klapce,
sygnalizując zablokowanie wtyku.
Po zakończeniu ładowania, gdy przewód
ładowania jest nadal podłączony,
otwarcie drzwi kierowcy spowoduje
wyświetlenie poziomu naładowania w
zestawie wskaźników na około 20 sekund.
Przyspieszone ładowanie, tryb 3

► Postępować zgodnie z instrukcją obsługi modułu przyspieszonego ładowania (Wallbox).► Zdjąć osłonę ochronną wtyku ładowania.► Włożyć wtyk do gniazda ładowania.Rozpoczęcie ładowania potwierdza miganie
kontrolki ładowania w klapce na zielono.
Jeśli tak nie jest, ładowanie nie zostało
rozpoczęte. W tej sytuacji wykonać jeszcze raz
