PEUGEOT EXPERT 2022 Bruksanvisningar (in Swedish)

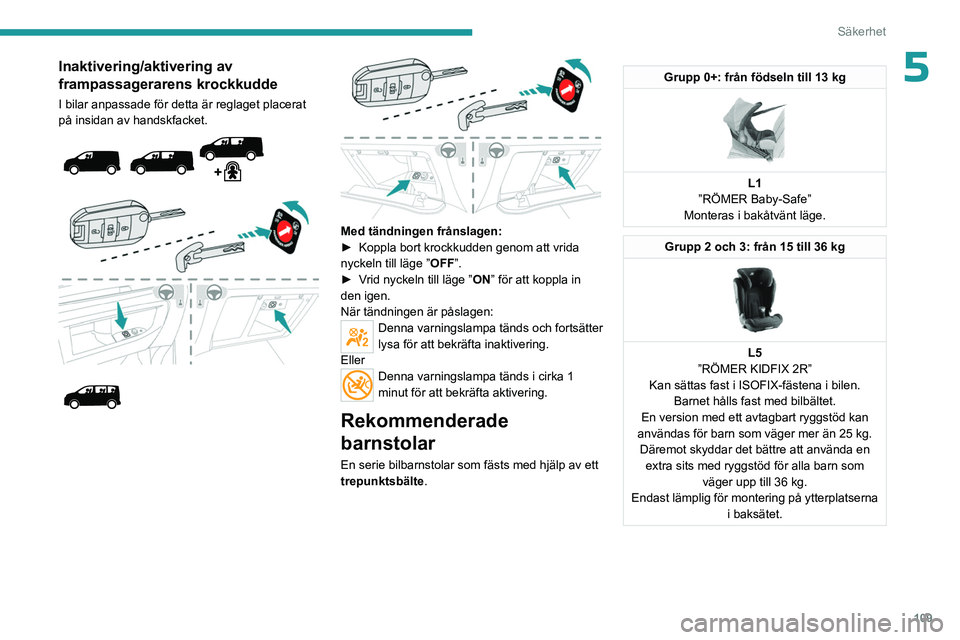

109
Säkerhet
5Inaktivering/aktivering av
frampassagerarens krockkudde
I bilar anpassade för detta är reglaget placerat
på insidan av handskfacket.








Med tändningen frånslagen:
► Koppla bort krockkudden genom att vrida
nyckeln till läge ” OFF”.
►

V
rid nyckeln till läge ” ON” för att koppla in
den igen.
När tändningen är påslagen:
Denna varningslampa tänds och fortsätter
lysa för att bekräfta inaktivering.
Eller
Denna varningslampa tänds i cirka 1
minut för att bekräfta aktivering.
Rekommenderade
barnstolar
En serie bilbarnstolar som fästs med hjälp av ett
trepunktsbälte.
Grupp 0+: från födseln till 13 kg

L1
”RÖMER Baby-Safe”
Monteras i bakåtvänt läge.
Grupp 2 och 3: från 15 till 36 kg

L5
”RÖMER KIDFIX 2R”
Kan sättas fast i ISOFIX-fästena i bilen. Barnet hålls fast med bilbältet.
En version med ett avtagbart ryggstöd kan
användas för barn som väger mer än 25 kg. Däremot skyddar det bättre att använda en extra sits med ryggstöd för alla barn som väger upp till 36 kg.
Endast lämplig för montering på ytterplatserna i baksätet.

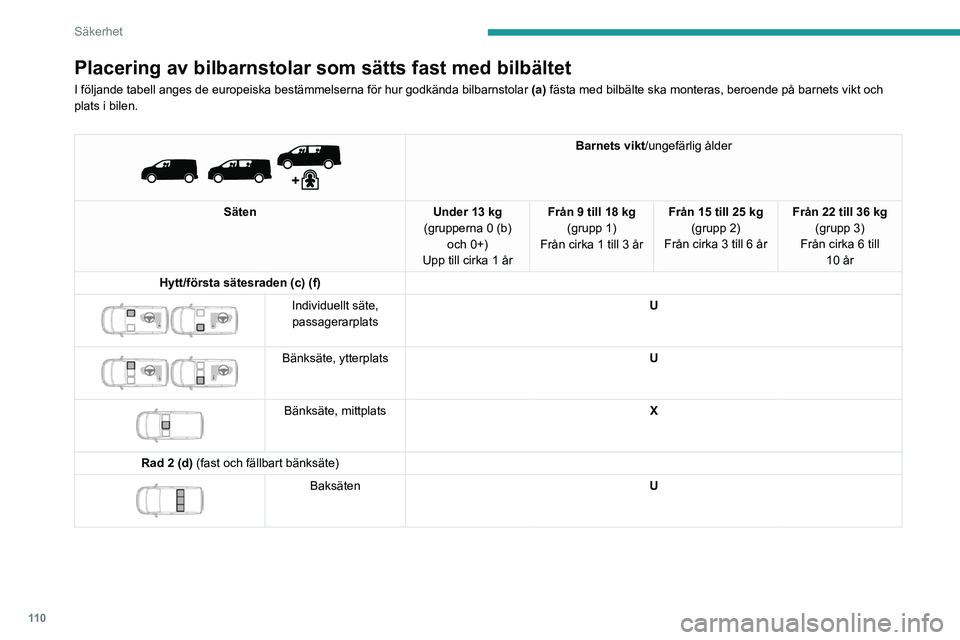

11 0
Säkerhet
Placering av bilbarnstolar som sätts fast med bilbältet
I följande tabell anges de europeiska bestämmelserna för hur go\
dkända bilbarnstolar (a) fästa med bilbälte ska monteras, beroende på barnets vikt och \
plats i bilen.


Barnets vikt /ungefärlig ålder
Säten Under 13 kg
(grupperna 0 (b) och 0+)
Upp till cirka 1 år Från 9 till 18 kg
(grupp 1)
Från cirka 1 till 3 år Från 15 till 25 kg
(grupp 2)
Från cirka 3 till 6 år Från 22 till 36 kg
(grupp 3)
Från cirka 6 till 10 år
Hytt/första sätesraden (c) (f)


Individuellt säte, passagerarplats U


Bänksäte, ytterplats
U


Bänksäte, mittplatsX
Rad 2 (d) (fast och fällbart bänksäte)


Baksäten U

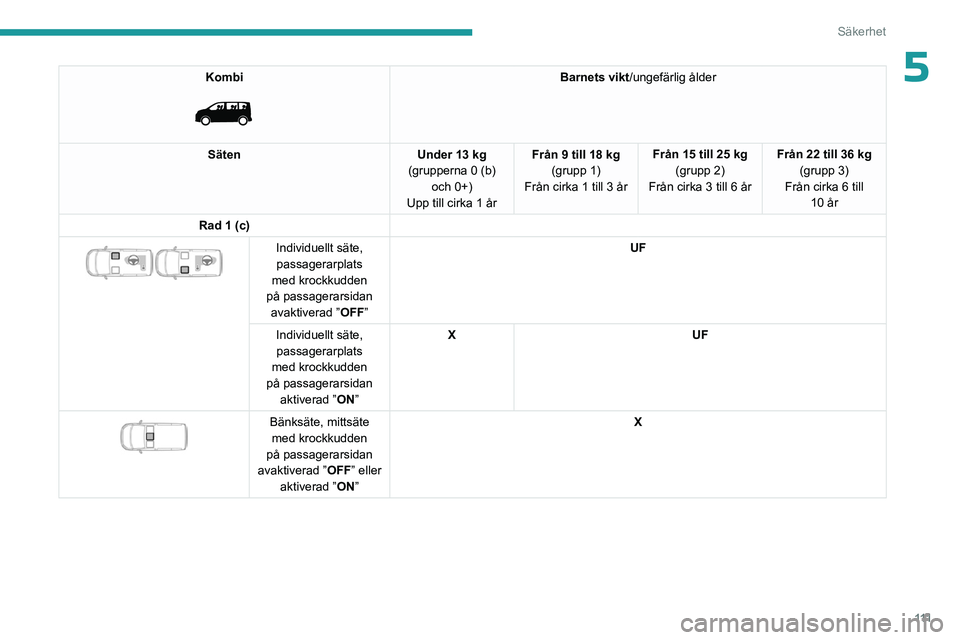

111
Säkerhet
5Kombi

Barnets vikt/ungefärlig ålder
Säten Under 13 kg
(grupperna 0 (b) och 0+)
Upp till cirka 1 år Från 9 till 18 kg
(grupp 1)
Från cirka 1 till 3 år Från 15 till 25 kg
(grupp 2)
Från cirka 3 till 6 år Från 22 till 36 kg
(grupp 3)
Från cirka 6 till 10 år
Rad 1 (c)


Individuellt säte, passagerarplats
med krockkudden
på passagerarsidan avaktiverad ” OFF” UF
Individuellt säte, passagerarplats
med krockkudden
på passagerarsidan aktiverad ”ON” X
UF


Bänksäte, mittsäte
med krockkudden
på passagerarsidan
avaktiverad ” OFF” eller
aktiverad ”ON” X

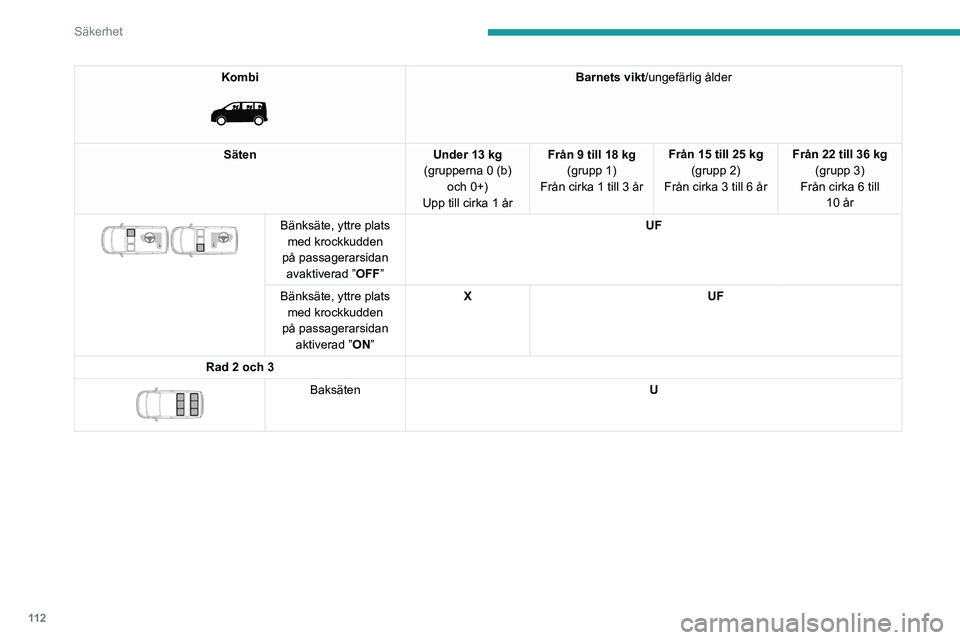

11 2
Säkerhet
Kombi

Barnets vikt/ungefärlig ålder
Säten Under 13 kg
(grupperna 0 (b) och 0+)
Upp till cirka 1 år Från 9 till 18 kg
(grupp 1)
Från cirka 1 till 3 år Från 15 till 25 kg
(grupp 2)
Från cirka 3 till 6 år Från 22 till 36 kg
(grupp 3)
Från cirka 6 till 10 år


Bänksäte, yttre plats med krockkudden
på passagerarsidan avaktiverad ” OFF” UF
Bänksäte, yttre plats med krockkudden
på passagerarsidan aktiverad ”ON” X
UF
Rad 2 och 3


Baksäten U

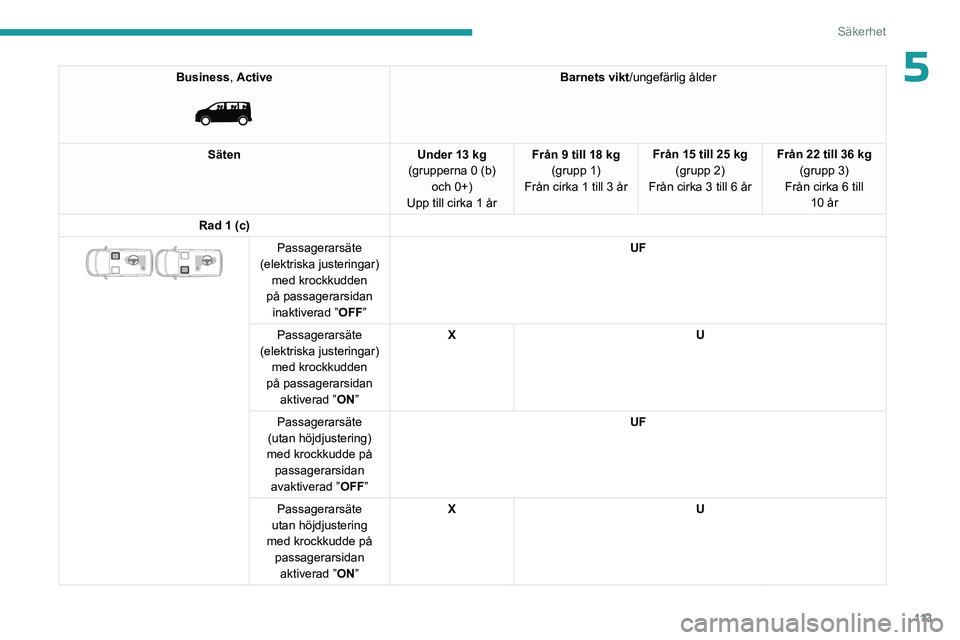

11 3
Säkerhet
5Business, Active

Barnets vikt/ungefärlig ålder
Säten Under 13 kg
(grupperna 0 (b) och 0+)
Upp till cirka 1 år Från 9 till 18 kg
(grupp 1)
Från cirka 1 till 3 år Från 15 till 25 kg
(grupp 2)
Från cirka 3 till 6 år Från 22 till 36 kg
(grupp 3)
Från cirka 6 till 10 år
Rad 1 (c)


Passagerarsäte
(elektriska justeringar) med krockkudden
på passagerarsidan inaktiverad ” OFF” UF
Passagerarsäte
(elektriska justeringar) med krockkudden
på passagerarsidan aktiverad ”ON” X
U
Passagerarsäte
(utan höjdjustering)
med krockkudde på passagerarsidan
avaktiverad ” OFF” UF
Passagerarsäte
utan höjdjustering
med krockkudde på passagerarsidan aktiverad ”ON” X
U

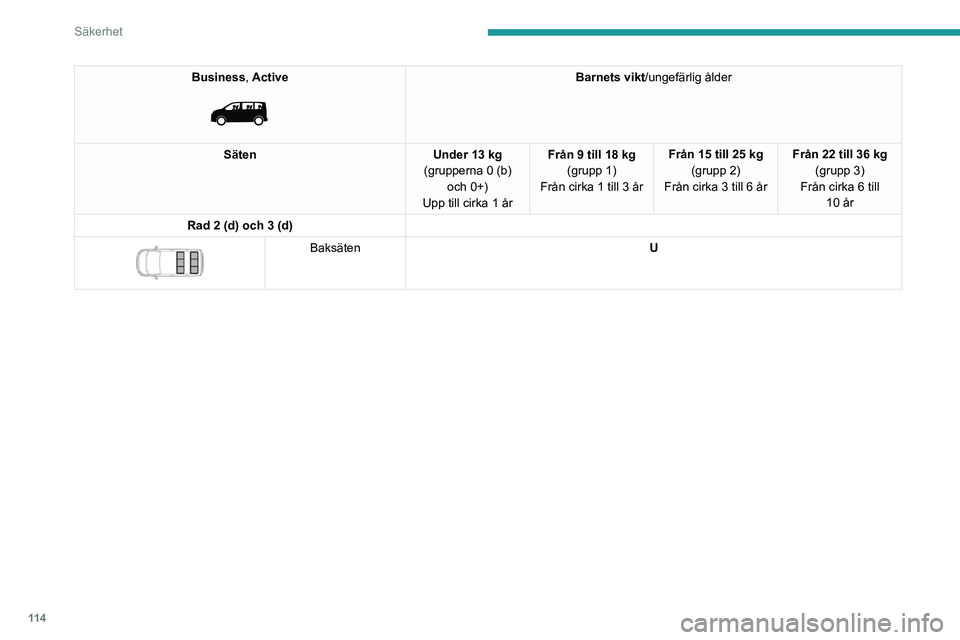

11 4
Säkerhet
Business, Active

Barnets vikt/ungefärlig ålder
Säten Under 13 kg
(grupperna 0 (b) och 0+)
Upp till cirka 1 år Från 9 till 18 kg
(grupp 1)
Från cirka 1 till 3 år Från 15 till 25 kg
(grupp 2)
Från cirka 3 till 6 år Från 22 till 36 kg
(grupp 3)
Från cirka 6 till 10 år
Rad 2 (d) och 3 (d)


Baksäten U

11 5

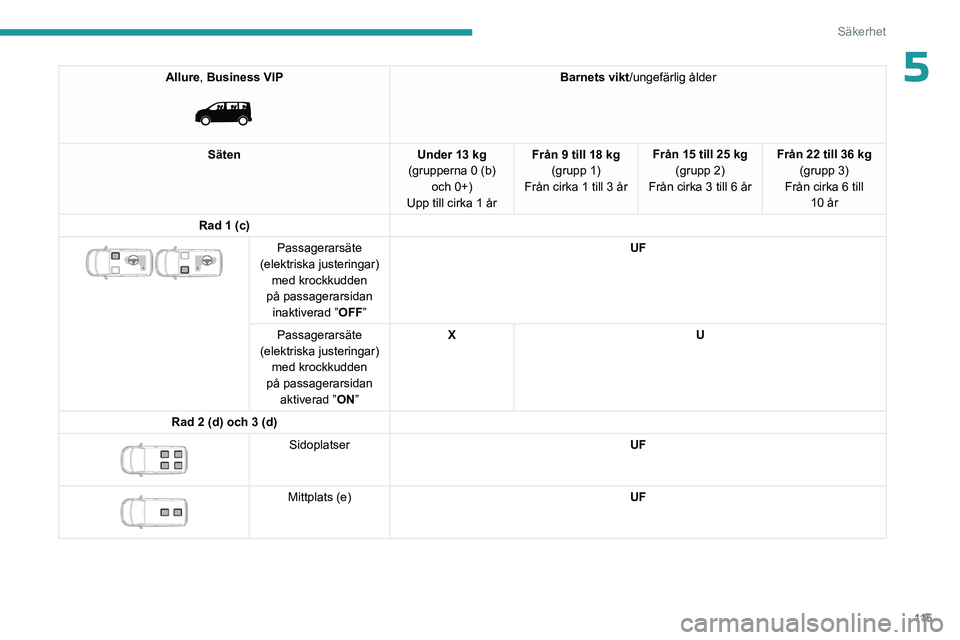

Säkerhet
5Allure, Business VIP

Barnets vikt/ungefärlig ålder
Säten Under 13 kg
(grupperna 0 (b) och 0+)
Upp till cirka 1 år Från 9 till 18 kg
(grupp 1)
Från cirka 1 till 3 år Från 15 till 25 kg
(grupp 2)
Från cirka 3 till 6 år Från 22 till 36 kg
(grupp 3)
Från cirka 6 till 10 år
Rad 1 (c)


Passagerarsäte
(elektriska justeringar) med krockkudden
på passagerarsidan inaktiverad ” OFF” UF
Passagerarsäte
(elektriska justeringar) med krockkudden
på passagerarsidan aktiverad ”ON” X
U
Rad 2 (d) och 3 (d)


Sidoplatser UF


Mittplats (e) UF

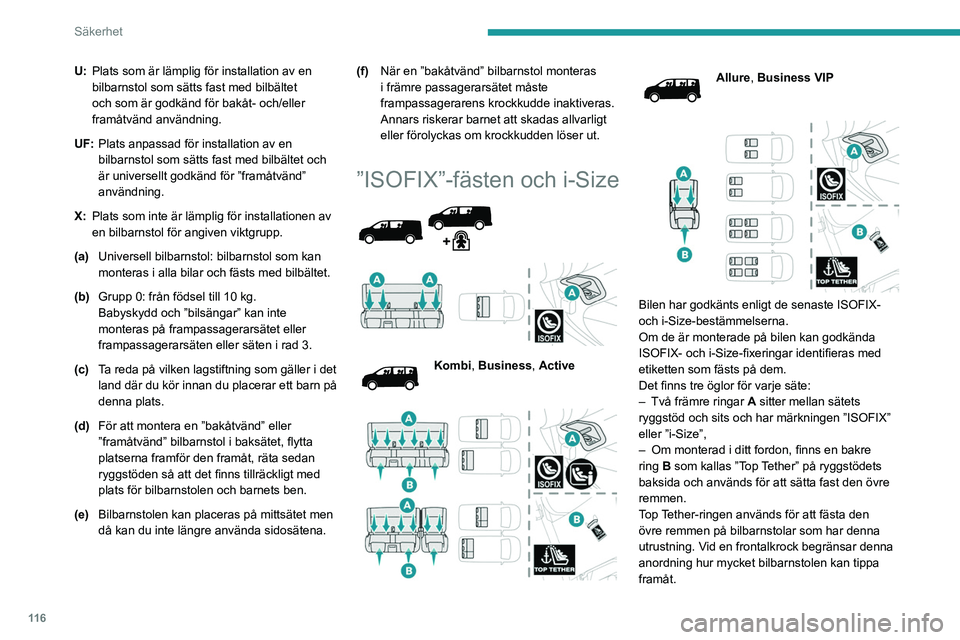

11 6
Säkerhet
U:Plats som är lämplig för installation av en
bilbarnstol som sätts fast med bilbältet
och som är godkänd för bakåt- och/eller
framåtvänd användning.
UF: Plats anpassad för installation av en
bilbarnstol som sätts fast med bilbältet och
är universellt godkänd för ”framåtvänd”
användning.
X: Plats som inte är lämplig för installationen av
en bilbarnstol för angiven viktgrupp.
(a) Universell bilbarnstol: bilbarnstol som kan
monteras i alla bilar och fästs med bilbältet.
(b) Grupp 0: från födsel till 10 kg.
Babyskydd och ”bilsängar” kan inte
monteras på frampassagerarsätet eller
frampassagerarsäten eller säten i rad 3.
(c) Ta reda på vilken lagstiftning som gäller i det
land där du kör innan du placerar ett barn på
denna plats.
(d) För att montera en ”bakåtvänd” eller
”framåtvänd” bilbarnstol i baksätet, flytta
platserna framför den framåt, räta sedan
ryggstöden så att det finns tillräckligt med
plats för bilbarnstolen och barnets ben.
(e) Bilbarnstolen kan placeras på mittsätet men
då kan du inte längre använda sidosätena. (f)
När en ”bakåtvänd” bilbarnstol monteras
i främre passagerarsätet måste
frampassagerarens krockkudde inaktiveras.
Annars riskerar barnet att skadas allvarligt
eller förolyckas om krockkudden löser ut.
”ISOFIX”-fästen och i-Size



Kombi, Business, Active


Allure, Business VIP


Bilen har godkänts enligt de senaste ISOFIX-
och i-Size-bestämmelserna.
Om de är monterade på bilen kan godkända
ISOFIX- och i-Size-fixeringar identifieras med
etiketten som fästs på dem.
Det finns tre öglor för varje säte:
–
Två främre ringar
A sitter mellan sätets
ryggstöd och sits och har märkningen ”ISOFIX”
eller ”i-Size”,
–

Om monterad i ditt fordon, finns en bakre
ring

B som kallas ”Top Tether” på ryggstödets
baksida och används för att sätta fast den övre
remmen.
Top Tether-ringen används för att fästa den
övre remmen på bilbarnstolar som har denna
utrustning. Vid en frontalkrock begränsar denna
anordning hur mycket bilbarnstolen kan tippa
framåt.

11 7
Säkerhet
5ISOFIX-och i-Size-fästsystemet ger snabb,
pålitlig och säker montering av en bilbarnstol i
bilen.
ISOFIX- och i-Size-bilbarnstolar är utrustade
med låsanordningar som kan fästas i de två
främre ringarna A.
Vissa bilbarnstolar har dessutom en övre rem
som fästs i den bakre ringen B.
Gör så här för att säkra barnstolen i övre
hålremmen:
–

ta bort och lägg undan nackstödet innan du
monterar bilbarnstolen på denna plats (sätt
tillbaka det igen när bilbarnstolen har tagits bort),
–


låt bilbarnstolens övre rem passera över
ryggstödets topp och centrera den mellan
nackstödsbenens hål,
–


fäst den övre remmens krok till den bakre
ringen B

,
–

sträck den övre remmen.
Felaktig montering av en bilbarnstol i
bilen kan äventyra barnets säkerhet i
händelse av en kollision.
Följ noggrant monteringsföreskrifterna i
installationsanvisningen som medföljer
bilbarnstolen.
Titta i översiktstabellen för att ta reda på de många olika monteringsmöjligheterna
av ISOFIX-barnstolar i bilen.
Rekommenderade
ISOFIX-barnstolar
Se även barnstolstillverkarens
installationsanvisningar för att få reda på
hur barnstolen ska installeras och tas bort.
”RÖMER Baby-Safe med ISOFIX-underrede”(storleksklass: E)
Grupp 0+: från födseln till 13 kg


Installeras bakåtvänd med ett ISOFIX- underrede som sätts fast i ringarna A.
Underredet har ett stödben som är ställbart i höjdled och som ska stödja mot bilens golv.
Denna bilbarnstol kan också sättas fast med ett säkerhetsbälte. I så fall är det bara själva babyskyddet som används och som måste sättas fast på sätet med trepunktsbältet.
"RÖMER Duo Plus ISOFIX "
(storleksklass: B1)
Grupp 1: mellan 9 och 18 kg


Lämplig endast för framåtriktad montering.
Sätts fast i ringarna A samt i ringen B med en övre rem som kallas TOP TETHER.
Bilbarnstolen kan användas i tre lägen: sittande, viloläge och liggande.
Bilbarnstolen kan även installeras på
sätespositioner som inte har ISOFIX-fästen. I så fall måste bilbarnstolen sättas fast med
trepunktsbältet. Ställ in bilens framsäte så att barnets fötter inte vidrör ryggstödet.

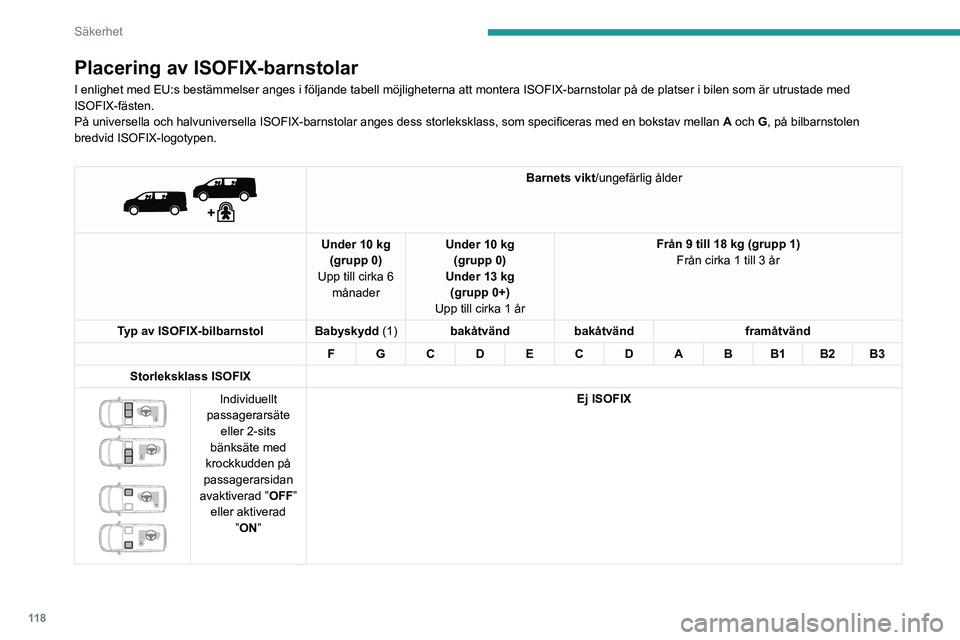

11 8
Säkerhet
Placering av ISOFIX-barnstolar
I enlighet med EU:s bestämmelser anges i följande tabell möjlig\
heterna att montera ISOFIX-barnstolar på de platser i bilen som är\
utrustade med
ISOFIX-fästen.
På universella och halvuniversella ISOFIX-barnstolar anges dess storleksklass, som specificeras med en bokstav mellan A och G, på bilbarnstolen
bredvid ISOFIX-logotypen.


Barnets vikt /ungefärlig ålder
Under 10 kg (grupp 0)
Upp till cirka 6 månader Under 10 kg
(grupp 0)
Under 13 kg (grupp 0+)
Upp till cirka 1 år Från 9 till 18 kg (grupp 1)
Från cirka 1 till 3 år
Typ av ISOFIX-bilbarnstol Babyskydd (1) bakåtvändbakåtvänd framåtvänd
F G C D E C D A B B1 B2 B3
Storleksklass ISOFIX




Individuellt
passagerarsäte eller 2-sits
bänksäte med
krockkudden på
passagerarsidan
avaktiverad ” OFF”
eller aktiverad ”ON” Ej ISOFIX
