PEUGEOT EXPERT 2022 Omistajan Käsikirja (in Finnish)

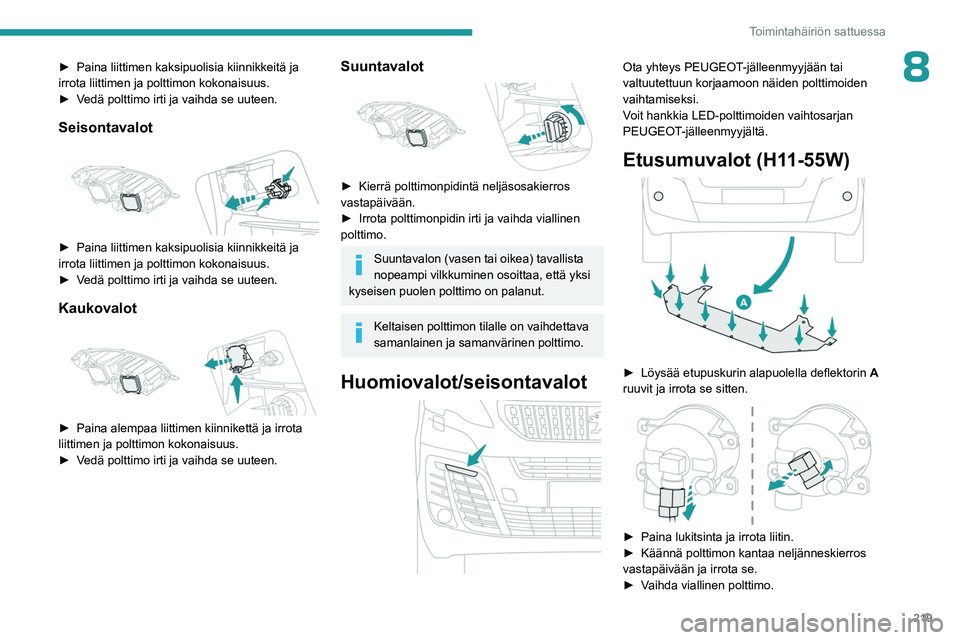

219
Toimintahäiriön sattuessa
8►  Paina liittimen kaksipuolisia kiinnikkeitä ja irrota liittimen ja polttimon kokonaisuus.
► Vedä   polttimo   irti   ja   vaihda   se   uuteen.
Seisontavalot

►  Paina liittimen kaksipuolisia kiinnikkeitä ja irrota liittimen ja polttimon kokonaisuus.
► Vedä   polttimo   irti   ja   vaihda   se   uuteen.
Kaukovalot

►  Paina alempaa liittimen kiinnikettä ja irrota liittimen ja polttimon kokonaisuus.
► Vedä   polttimo   irti   ja   vaihda   se   uuteen.
Suuntavalot

►  Kierrä polttimonpidintä neljäsosakierros vastapäivään.
► Irrota   polttimonpidin   irti   ja   vaihda   viallinen  
polttimo.
Suuntavalon (vasen tai oikea) tavallista
nopeampi vilkkuminen osoittaa, että yksi
kyseisen puolen polttimo on palanut.
Keltaisen polttimon tilalle on vaihdettava
samanlainen ja samanvärinen polttimo.
Huomiovalot/seisontavalot

Ota yhteys PEUGEOT-jälleenmyyjään tai
valtuutettuun korjaamoon näiden polttimoiden
vaihtamiseksi.
Voit hankkia LED-polttimoiden vaihtosarjan
PEUGEOT-jälleenmyyjältä.
Etusumuvalot (H11-55W)

►  Löysää etupuskurin alapuolella deflektorin A
ruuvit ja irrota se sitten.


►  Paina lukitsinta ja irrota liitin.
►  Käännä   polttimon   kantaa   neljänneskierros  
vastapäivään ja irrota se.
► 

Vaihda   viallinen   polttimo.

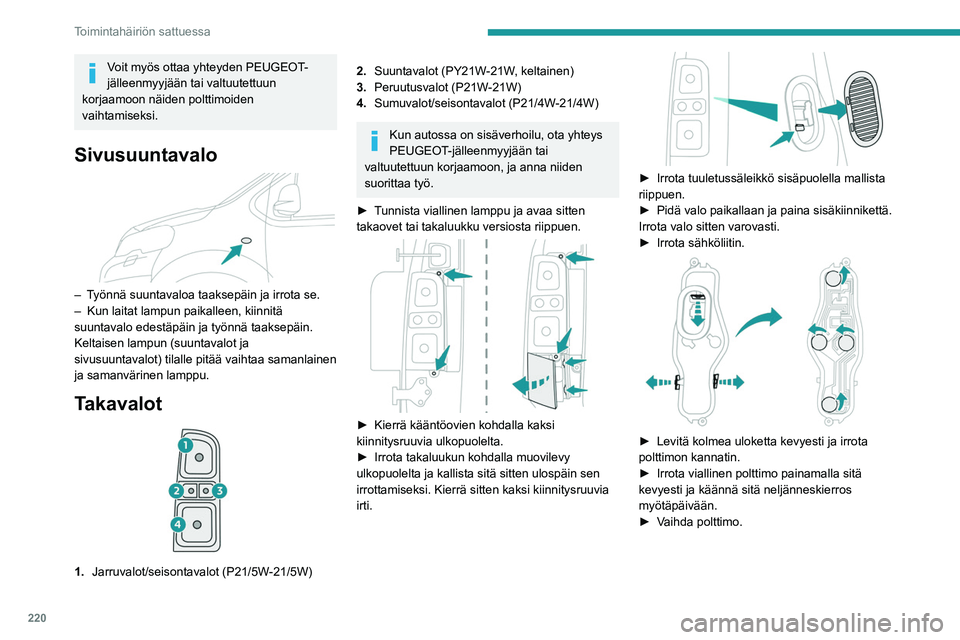

220
Toimintahäiriön sattuessa
Voit myös ottaa yhteyden PEUGEOT-
jälleenmyyjään tai valtuutettuun
korjaamoon näiden polttimoiden
vaihtamiseksi.
Sivusuuntavalo

– Työnnä suuntavaloa taaksepäin ja irrota se.
– Kun laitat lampun paikalleen, kiinnitä
suuntavalo edestäpäin ja työnnä taaksepäin.
Keltaisen lampun (suuntavalot ja
sivusuuntavalot) tilalle pitää vaihtaa samanlainen
ja samanvärinen lamppu.
Takavalot

1. Jarruvalot/seisontavalot (P21/5W-21/5W)
2.Suuntavalot (PY21W-21W, keltainen)
3. Peruutusvalot (P21W-21W)
4. Sumuvalot/seisontavalot (P21/4W-21/4W)
Kun autossa on sisäverhoilu, ota yhteys
PEUGEOT-jälleenmyyjään tai
valtuutettuun korjaamoon, ja anna niiden
suorittaa työ.
►  Tunnista
  viallinen   lamppu   ja   avaa   sitten  
takaovet tai takaluukku versiosta riippuen.

►  Kierrä kääntöovien kohdalla kaksi kiinnitysruuvia ulkopuolelta.
► Irrota   takaluukun   kohdalla   muovilevy  
ulkopuolelta ja kallista sitä sitten ulospäin sen
irrottamiseksi. Kierrä sitten kaksi kiinnitysruuvia
irti.


►  Irrota tuuletussäleikkö sisäpuolella mallista riippuen.
► Pidä   valo   paikallaan   ja   paina   sisäkiinnikettä.  
Irrota valo sitten varovasti.
► 

Irrota   sähköliitin.


►  Levitä kolmea uloketta kevyesti ja irrota polttimon kannatin.
► Irrota   viallinen   polttimo   painamalla   sitä  
kevyesti ja käännä sitä neljänneskierros
myötäpäivään.
► 

Vaihda   polttimo.

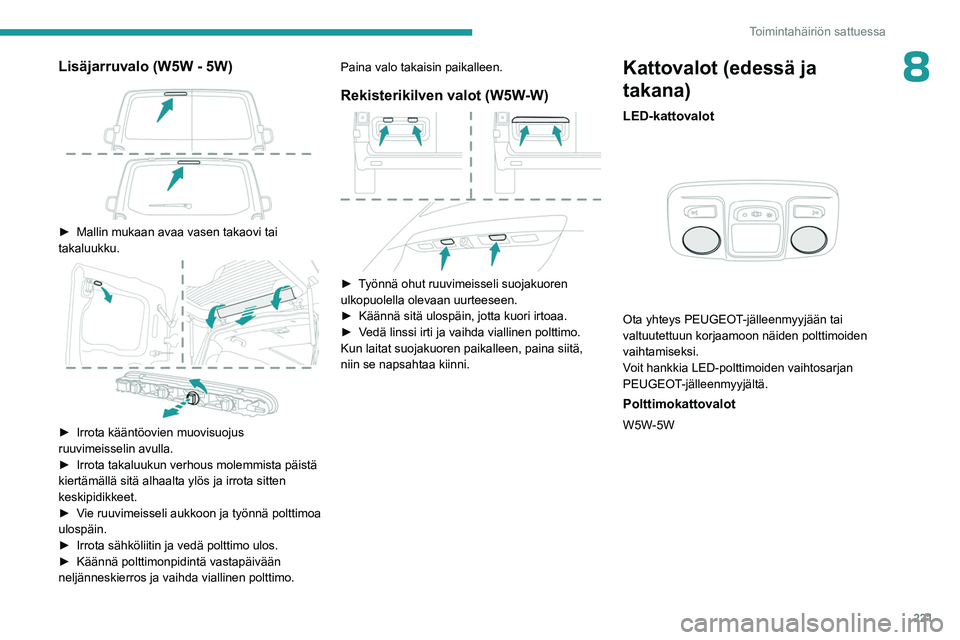

221
Toimintahäiriön sattuessa
8Lisäjarruvalo (W5W - 5W)

►  Mallin mukaan avaa vasen takaovi tai takaluukku.

►  Irrota kääntöovien muovisuojus ruuvimeisselin avulla.
► Irrota   takaluukun   verhous   molemmista   päistä  
kiertämällä sitä alhaalta ylös ja irrota sitten
keskipidikkeet.
► 

Vie   ruuvimeisseli   aukkoon   ja   työnnä   polttimoa  
ulospäin.
► 

Irrota   sähköliitin   ja   vedä   polttimo   ulos.
►  Käännä
  polttimonpidintä   vastapäivään  
neljänneskierros ja vaihda viallinen polttimo. Paina valo takaisin paikalleen.
Rekisterikilven valot (W5W-W)

►  Työnnä ohut ruuvimeisseli suojakuoren ulkopuolella olevaan uurteeseen.
► 
Käännä   sitä   ulospäin,   jotta   kuori   irtoaa.
►  Vedä
  linssi   irti   ja   vaihda   viallinen   polttimo.
Kun laitat suojakuoren paikalleen, paina siitä,
niin se napsahtaa kiinni.
Kattovalot (edessä ja
takana)
LED-kattovalot

Ota yhteys PEUGEOT-jälleenmyyjään tai
valtuutettuun korjaamoon näiden polttimoiden
vaihtamiseksi.
Voit hankkia LED-polttimoiden vaihtosarjan
PEUGEOT-jälleenmyyjältä.
Polttimokattovalot
W5W-5W

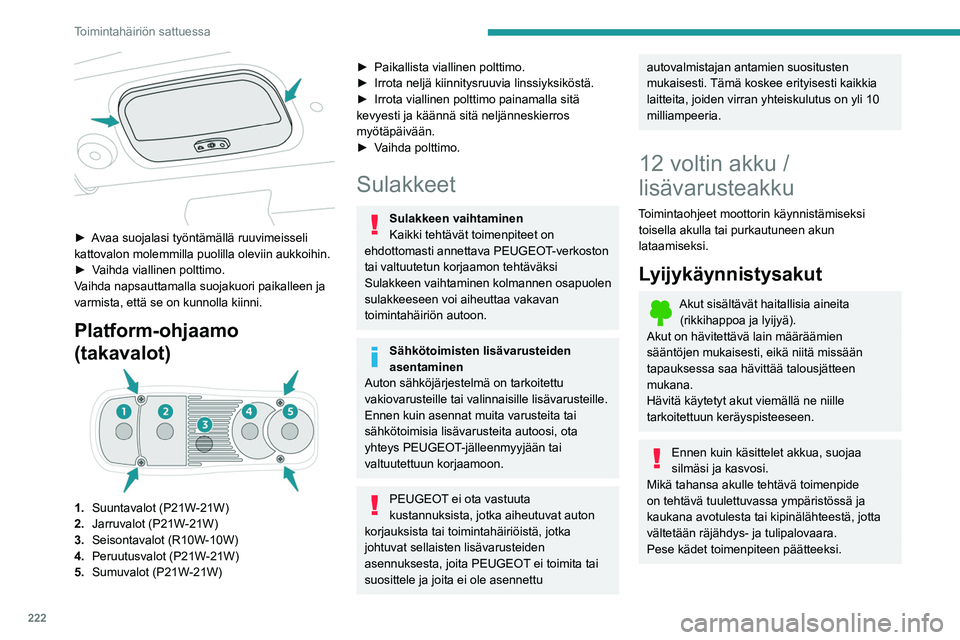

222
Toimintahäiriön sattuessa

►  Avaa suojalasi työntämällä ruuvimeisseli kattovalon molemmilla puolilla oleviin aukkoihin.
► Vaihda   viallinen   polttimo.
Vaihda napsauttamalla suojakuori paikalleen ja
varmista, että se on kunnolla kiinni.
Platform-ohjaamo
(takavalot)
1. Suuntavalot (P21W-21W)
2. Jarruvalot (P21W-21W)
3. Seisontavalot (R10W-10W)
4. Peruutusvalot (P21W-21W)
5. Sumuvalot (P21W-21W)
►  Paikallista viallinen polttimo.
►  Irrota   neljä   kiinnitysruuvia   linssiyksiköstä.
►  Irrota
  viallinen   polttimo   painamalla   sitä  
kevyesti ja käännä sitä neljänneskierros
myötäpäivään.
► 

Vaihda   polttimo.
Sulakkeet
Sulakkeen vaihtaminen
Kaikki tehtävät toimenpiteet on
ehdottomasti annettava PEUGEOT-verkoston
tai valtuutetun korjaamon tehtäväksi
Sulakkeen vaihtaminen kolmannen osapuolen
sulakkeeseen voi aiheuttaa vakavan
toimintahäiriön autoon.
Sähkötoimisten lisävarusteiden
asentaminen
Auton sähköjärjestelmä on tarkoitettu
vakiovarusteille tai valinnaisille lisävarusteille.
Ennen kuin asennat muita varusteita tai
sähkötoimisia lisävarusteita autoosi, ota
yhteys PEUGEOT-jälleenmyyjään tai
valtuutettuun korjaamoon.
PEUGEOT ei ota vastuuta
kustannuksista, jotka aiheutuvat auton
korjauksista tai toimintahäiriöistä, jotka
johtuvat sellaisten lisävarusteiden
asennuksesta, joita PEUGEOT ei toimita tai
suosittele ja joita ei ole asennettu
autovalmistajan antamien suositusten
mukaisesti. Tämä koskee erityisesti kaikkia
laitteita, joiden virran yhteiskulutus on yli 10
milliampeeria.
12 voltin akku /
lisävarusteakku
Toimintaohjeet moottorin käynnistämiseksi toisella akulla tai purkautuneen akun
lataamiseksi.
Lyijykäynnistysakut
Akut sisältävät haitallisia aineita (rikkihappoa ja lyijyä).
Akut on hävitettävä lain määräämien
sääntöjen mukaisesti, eikä niitä missään
tapauksessa saa hävittää talousjätteen
mukana.
Hävitä käytetyt akut viemällä ne niille
tarkoitettuun keräyspisteeseen.
Ennen kuin käsittelet akkua, suojaa
silmäsi ja kasvosi.
Mikä tahansa akulle tehtävä toimenpide
on tehtävä tuulettuvassa ympäristössä ja
kaukana avotulesta tai kipinälähteestä, jotta
vältetään räjähdys- ja tulipalovaara.
Pese kädet toimenpiteen päätteeksi.

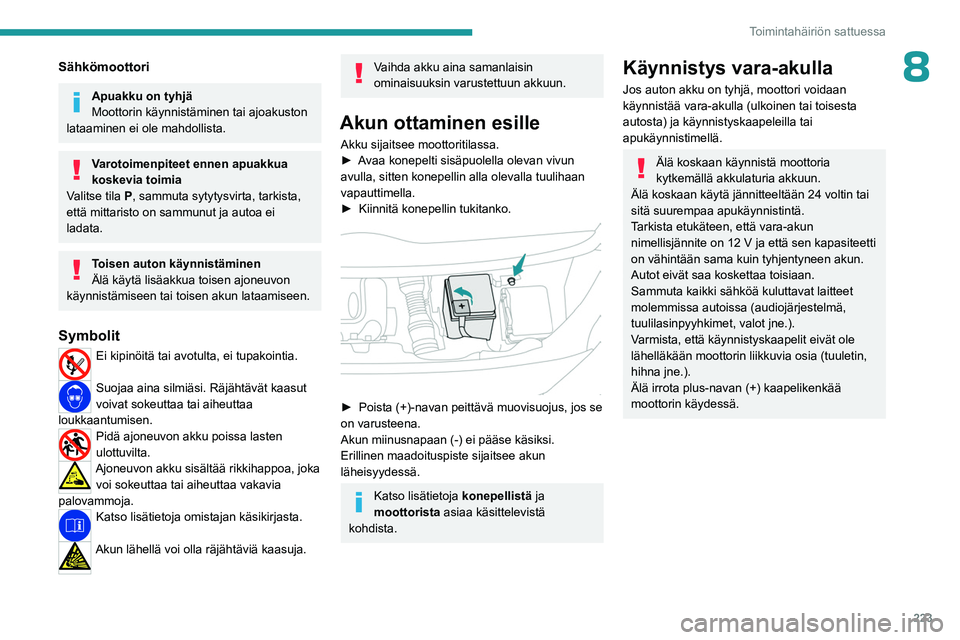

223
Toimintahäiriön sattuessa
8Sähkömoottori
Apuakku on tyhjä
Moottorin käynnistäminen tai ajoakuston
lataaminen ei ole mahdollista.
Varotoimenpiteet ennen apuakkua
koskevia toimia
Valitse tila
P, sammuta sytytysvirta, tarkista,
että mittaristo on sammunut ja autoa ei
ladata.
Toisen auton käynnistäminen
Älä käytä lisäakkua toisen ajoneuvon
käynnistämiseen tai toisen akun lataamiseen.
Symbolit
Ei kipinöitä tai avotulta, ei tupakointia.
Suojaa aina silmiäsi. Räjähtävät kaasut
voivat sokeuttaa tai aiheuttaa
loukkaantumisen.
Pidä ajoneuvon akku poissa lasten
ulottuvilta.
Ajoneuvon akku sisältää rikkihappoa, joka voi sokeuttaa tai aiheuttaa vakavia
palovammoja.
Katso lisätietoja omistajan käsikirjasta.
Akun lähellä voi olla räjähtäviä kaasuja.
Vaihda akku aina samanlaisin
ominaisuuksin varustettuun akkuun.
Akun ottaminen esille
Akku sijaitsee moottoritilassa.
►  Avaa   konepelti   sisäpuolella   olevan   vivun  
avulla, sitten konepellin alla olevalla tuulihaan
vapauttimella.
► 

Kiinnitä   konepellin   tukitanko.


►  Poista (+)-navan peittävä muovisuojus, jos se on varusteena.
Akun miinusnapaan (-) ei pääse käsiksi.
Erillinen maadoituspiste sijaitsee akun
läheisyydessä.
Katso lisätietoja konepellistä ja
moottorista asiaa käsittelevistä
kohdista.
Käynnistys vara-akulla
Jos auton akku on tyhjä, moottori voidaan
käynnistää vara-akulla (ulkoinen tai toisesta
autosta) ja käynnistyskaapeleilla tai
apukäynnistimellä.
Älä koskaan käynnistä moottoria
kytkemällä akkulaturia akkuun.
Älä koskaan käytä jännitteeltään 24 voltin tai
sitä suurempaa apukäynnistintä.
Tarkista etukäteen, että vara-akun
nimellisjännite on 12 V ja että sen kapasiteetti
on vähintään sama kuin tyhjentyneen akun.
Autot eivät saa koskettaa toisiaan.
Sammuta kaikki sähköä kuluttavat laitteet
molemmissa autoissa (audiojärjestelmä,
tuulilasinpyyhkimet, valot jne.).
Varmista, että käynnistyskaapelit eivät ole
lähelläkään moottorin liikkuvia osia (tuuletin,
hihna jne.).
Älä irrota plus-navan (+) kaapelikenkää
moottorin käydessä.

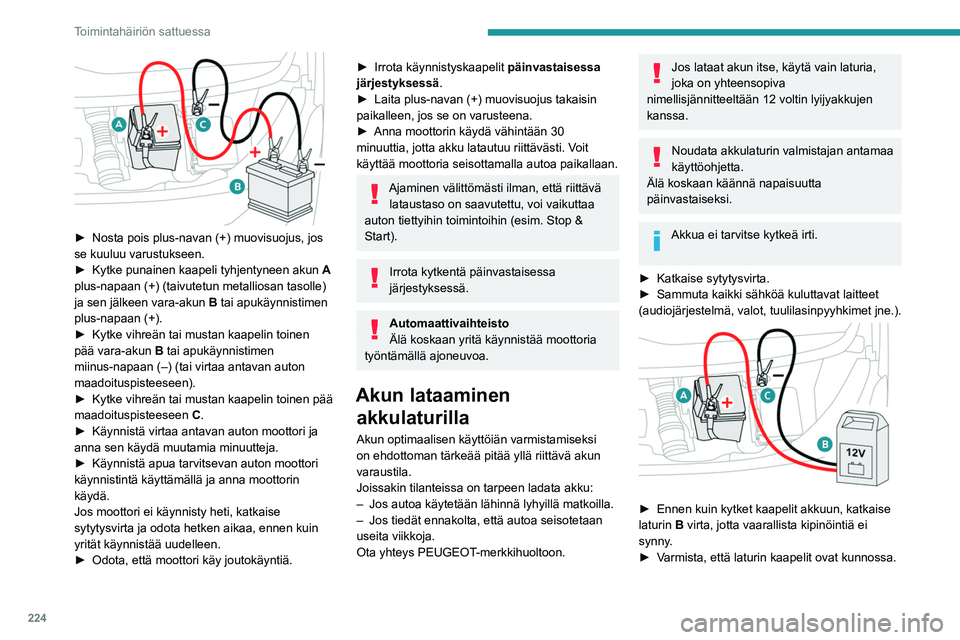

224
Toimintahäiriön sattuessa

►  Nosta pois plus-navan (+) muovisuojus, jos se kuuluu varustukseen.
► Kytke   punainen   kaapeli   tyhjentyneen   akun  
A

plus-napaan (+) (taivutetun metalliosan tasolle)
ja sen jälkeen vara-akun

B
tai apukäynnistimen
plus-napaan (+).
►  Kytke
  vihreän   tai   mustan   kaapelin   toinen  
pää vara-akun


B
tai apukäynnistimen
miinus-napaan (–) (tai virtaa antavan auton
maadoituspisteeseen).
►  Kytke
  vihreän   tai   mustan   kaapelin   toinen   pää  
maadoituspisteeseen


C
.
►  Käynnistä
  virtaa   antavan   auton   moottori   ja  
anna sen käydä muutamia minuutteja.
► 

Käynnistä   apua   tarvitsevan   auton   moottori  
käynnistintä käyttämällä ja anna moottorin
käydä.
Jos moottori ei käynnisty heti, katkaise
sytytysvirta ja odota hetken aikaa, ennen kuin
yrität käynnistää uudelleen.
► 

Odota,   että   moottori   käy   joutokäyntiä.
►  Irrota käynnistyskaapelit päinvastaisessa
järjestyksessä .
► 
Laita   plus-navan   (+)   muovisuojus   takaisin  
paikalleen, jos se on varusteena.
► 

Anna   moottorin   käydä   vähintään   30  
minuuttia, jotta akku latautuu riittävästi. V

oit
käyttää moottoria seisottamalla autoa paikallaan.
Ajaminen välittömästi ilman, että riittävä lataustaso on saavutettu, voi vaikuttaa
auton tiettyihin toimintoihin (esim. Stop &
Start).
Irrota kytkentä päinvastaisessa
järjestyksessä.
Automaattivaihteisto
Älä koskaan yritä käynnistää moottoria
työntämällä ajoneuvoa.
Akun lataaminen akkulaturilla
Akun optimaalisen käyttöiän varmistamiseksi
on ehdottoman tärkeää pitää yllä riittävä akun
varaustila.
Joissakin tilanteissa on tarpeen ladata akku:
–

Jos autoa käytetään lähinnä lyhyillä matkoilla.
–


Jos tiedät ennakolta, että autoa seisotetaan
useita viikkoja.
Ota yhteys PEUGEOT

-merkkihuoltoon.
Jos lataat akun itse, käytä vain laturia,
joka on yhteensopiva
nimellisjännitteeltään 12 voltin lyijyakkujen
kanssa.
Noudata akkulaturin valmistajan antamaa
käyttöohjetta.
Älä koskaan käännä napaisuutta
päinvastaiseksi.
Akkua ei tarvitse kytkeä irti.
►  Katkaise   sytytysvirta.
►  Sammuta
  kaikki   sähköä   kuluttavat   laitteet  
(audiojärjestelmä, valot, tuulilasinpyyhkimet jne.).

►  Ennen kuin kytket kaapelit akkuun, katkaise laturin B virta, jotta vaarallista kipinöintiä ei
synny.
►  Varmista,
  että   laturin   kaapelit   ovat   kunnossa.

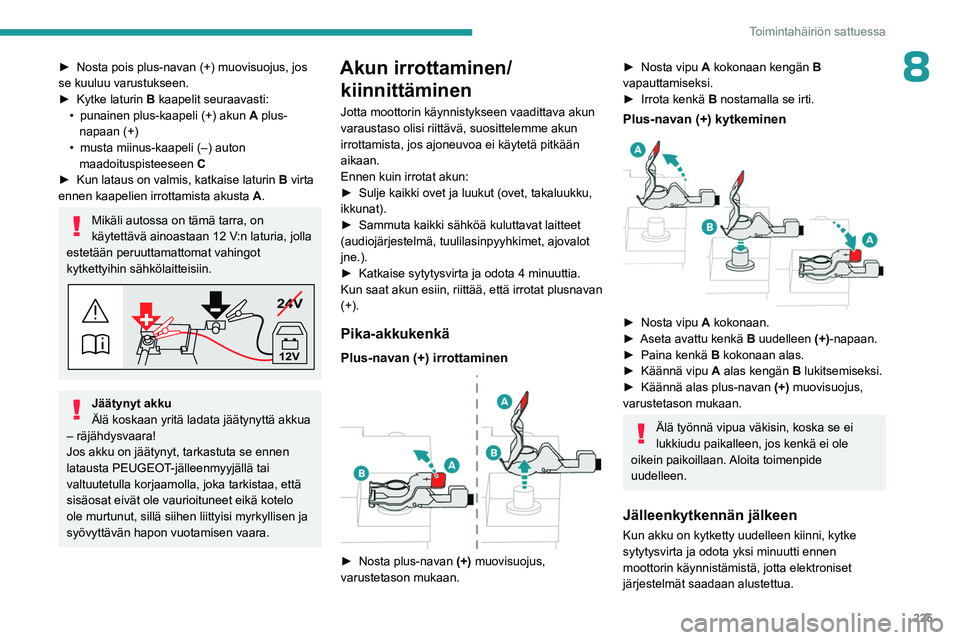

225
Toimintahäiriön sattuessa
8►  Nosta pois plus-navan (+) muovisuojus, jos se kuuluu varustukseen.
► Kytke   laturin   B kaapelit seuraavasti:
•

punainen plus-kaapeli (+) akun A

plus-
napaan (+)
•

musta miinus-kaapeli (–) auton
maadoituspisteeseen C
► 

Kun   lataus   on   valmis,   katkaise   laturin  
B
virta
ennen kaapelien irrottamista akusta A.
Mikäli autossa on tämä tarra, on
käytettävä ainoastaan 12 V:n laturia, jolla
estetään peruuttamattomat vahingot
kytkettyihin sähkölaitteisiin.
24V
12V
Jäätynyt akku
Älä koskaan yritä ladata jäätynyttä akkua
– räjähdysvaara!
Jos akku on jäätynyt, tarkastuta se ennen
latausta PEUGEOT-jälleenmyyjällä tai
valtuutetulla korjaamolla, joka tarkistaa, että
sisäosat eivät ole vaurioituneet eikä kotelo
ole murtunut, sillä siihen liittyisi myrkyllisen ja
syövyttävän hapon vuotamisen vaara.
Akun irrottaminen/ kiinnittäminen
Jotta moottorin käynnistykseen vaadittava akun
varaustaso olisi riittävä, suosittelemme akun
irrottamista, jos ajoneuvoa ei käytetä pitkään
aikaan.
Ennen kuin irrotat akun:
►  Sulje
  kaikki   ovet   ja   luukut   (ovet,   takaluukku,  
ikkunat).
► 

Sammuta   kaikki   sähköä   kuluttavat   laitteet  
(audiojärjestelmä, tuulilasinpyyhkimet, ajovalot
jne.).
► 

Katkaise   sytytysvirta   ja   odota   4   minuuttia.
Kun saat akun esiin, riittää, että irrotat plusnavan
(+).
Pika-akkukenkä
Plus-navan (+) irrottaminen

►  Nosta plus-navan (+) muovisuojus,
varustetason mukaan.
►  Nosta vipu A kokonaan kengän B
vapauttamiseksi.
►  Irrota
  kenkä   B nostamalla se irti.
Plus-navan (+) kytkeminen

►  Nosta vipu A kokonaan.
►  Aseta   avattu   kenkä   B uudelleen (+)-napaan.
►  Paina
  kenkä  
B
kokonaan alas.
►  Käännä
  vipu  
A
alas kengän
B
lukitsemiseksi.
►  Käännä
  alas   plus-navan  
(+)
muovisuojus,
varustetason mukaan.
Älä työnnä vipua väkisin, koska se ei
lukkiudu paikalleen, jos kenkä ei ole
oikein paikoillaan. Aloita toimenpide
uudelleen.
Jälleenkytkennän jälkeen
Kun akku on kytketty uudelleen kiinni, kytke
sytytysvirta ja odota yksi minuutti ennen
moottorin käynnistämistä, jotta elektroniset
järjestelmät saadaan alustettua.

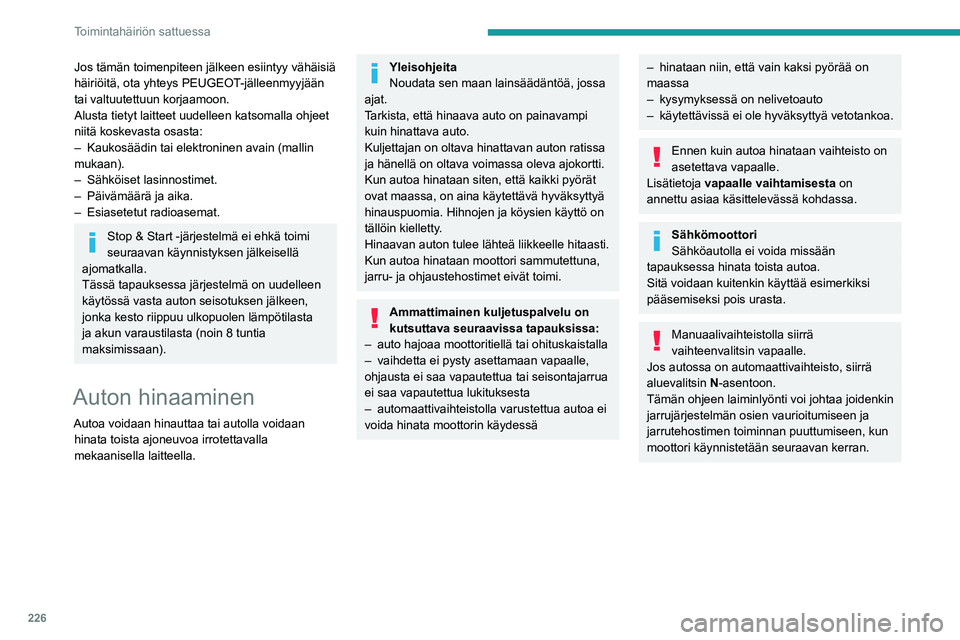

226
Toimintahäiriön sattuessa
Jos tämän toimenpiteen jälkeen esiintyy vähäisiä
häiriöitä, ota yhteys PEUGEOT-jälleenmyyjään
tai valtuutettuun korjaamoon.
Alusta tietyt laitteet uudelleen katsomalla ohjeet
niitä koskevasta osasta:
–
Kaukosäädin tai elektroninen avain (mallin
mukaan).
–


Sähköiset lasinnostimet.
–


Päivämäärä ja aika.
–


Esiasetetut radioasemat.
Stop & Start -järjestelmä ei ehkä toimi
seuraavan käynnistyksen jälkeisellä
ajomatkalla.
Tässä tapauksessa järjestelmä on uudelleen
käytössä vasta auton seisotuksen jälkeen,
jonka kesto riippuu ulkopuolen lämpötilasta
ja akun varaustilasta (noin 8 tuntia
maksimissaan).
Auton hinaaminen
Autoa voidaan hinauttaa tai autolla voidaan hinata toista ajoneuvoa irrotettavalla
mekaanisella laitteella.
Yleisohjeita
Noudata sen maan lainsäädäntöä, jossa
ajat.
Tarkista, että hinaava auto on painavampi
kuin hinattava auto.
Kuljettajan on oltava hinattavan auton ratissa
ja hänellä on oltava voimassa oleva ajokortti.
Kun autoa hinataan siten, että kaikki pyörät
ovat maassa, on aina käytettävä hyväksyttyä
hinauspuomia. Hihnojen ja köysien käyttö on
tällöin kielletty.
Hinaavan auton tulee lähteä liikkeelle hitaasti.
Kun autoa hinataan moottori sammutettuna,
jarru- ja ohjaustehostimet eivät toimi.
Ammattimainen kuljetuspalvelu on
kutsuttava seuraavissa tapauksissa:
–

auto hajoaa moottoritiellä tai ohituskaistalla
–


vaihdetta ei pysty asettamaan vapaalle,
ohjausta ei saa vapautettua tai seisontajarrua
ei saa vapautettua lukituksesta
–


automaattivaihteistolla varustettua autoa ei
voida hinata moottorin käydessä
– hinataan niin, että vain kaksi pyörää on
maassa
–

kysymyksessä on nelivetoauto
–


käytettävissä ei ole
hyväksyttyä vetotankoa.
Ennen kuin autoa hinataan vaihteisto on
asetettava vapaalle.
Lisätietoja vapaalle vaihtamisesta on
annettu asiaa käsittelevässä kohdassa.
Sähkömoottori
Sähköautolla ei voida missään
tapauksessa hinata toista autoa.
Sitä voidaan kuitenkin käyttää esimerkiksi
pääsemiseksi pois urasta.
Manuaalivaihteistolla siirrä
vaihteenvalitsin vapaalle.
Jos autossa on automaattivaihteisto, siirrä
aluevalitsin N-asentoon.
Tämän ohjeen laiminlyönti voi johtaa joidenkin
jarrujärjestelmän osien vaurioitumiseen ja
jarrutehostimen toiminnan puuttumiseen, kun
moottori käynnistetään seuraavan kerran.

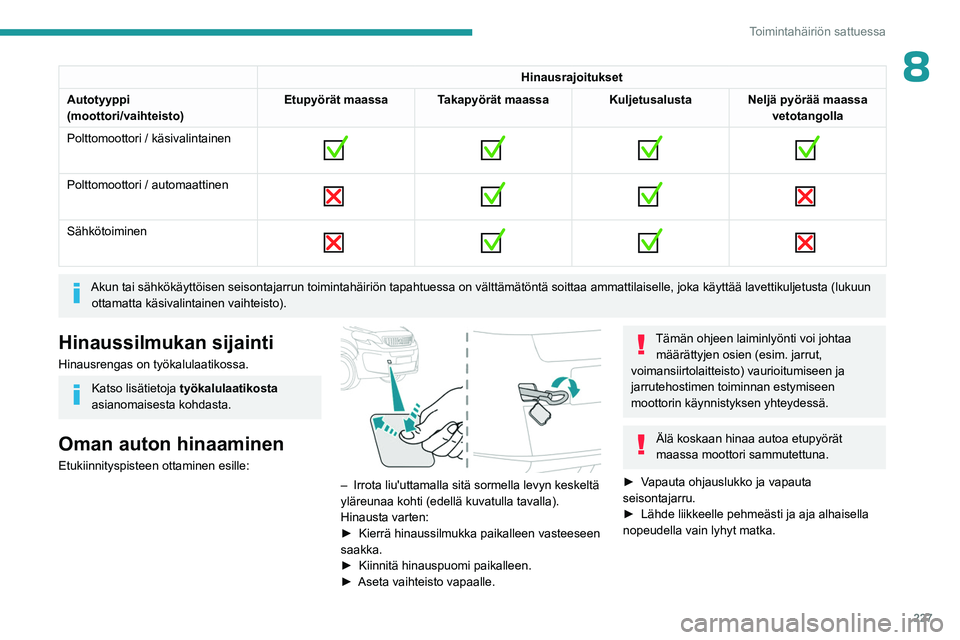

227
Toimintahäiriön sattuessa
8Hinausrajoitukset
Autotyyppi
(moottori/vaihteisto) Etupyörät maassa Takapyörät maassa Kuljetusalusta Neljä pyörää maassa
vetotangolla
Polttomoottori / käsivalintainen


Polttomoottori / automaattinen

Sähkötoiminen

Akun tai sähkökäyttöisen seisontajarrun toimintahäiriö\
n tapahtuessa on välttämätöntä soittaa ammattilaiselle, joka käyttää\
lavettikuljetusta (lukuun
ottamatta käsivalintainen vaihteisto).
Hinaussilmukan sijainti
Hinausrengas on työkalulaatikossa.
Katso lisätietoja työkalulaatikosta
asianomaisesta kohdasta.
Oman auton hinaaminen
Etukiinnityspisteen ottaminen esille:
– Irrota liu'uttamalla sitä sormella levyn keskeltä
yläreunaa kohti (edellä kuvatulla tavalla).
Hinausta varten:
► 
Kierrä   hinaussilmukka   paikalleen   vasteeseen  
saakka.
► 

Kiinnitä   hinauspuomi   paikalleen.
►  Aseta
  vaihteisto   vapaalle.
Tämän ohjeen laiminlyönti voi johtaa määrättyjen osien (esim. jarrut,
voimansiirtolaitteisto) vaurioitumiseen ja
jarrutehostimen toiminnan estymiseen
moottorin käynnistyksen yhteydessä.
Älä koskaan hinaa autoa etupyörät
maassa moottori sammutettuna.
►  Vapauta
  ohjauslukko   ja   vapauta  
seisontajarru.
► 

Lähde   liikkeelle   pehmeästi   ja   aja   alhaisella  
nopeudella vain lyhyt matka.

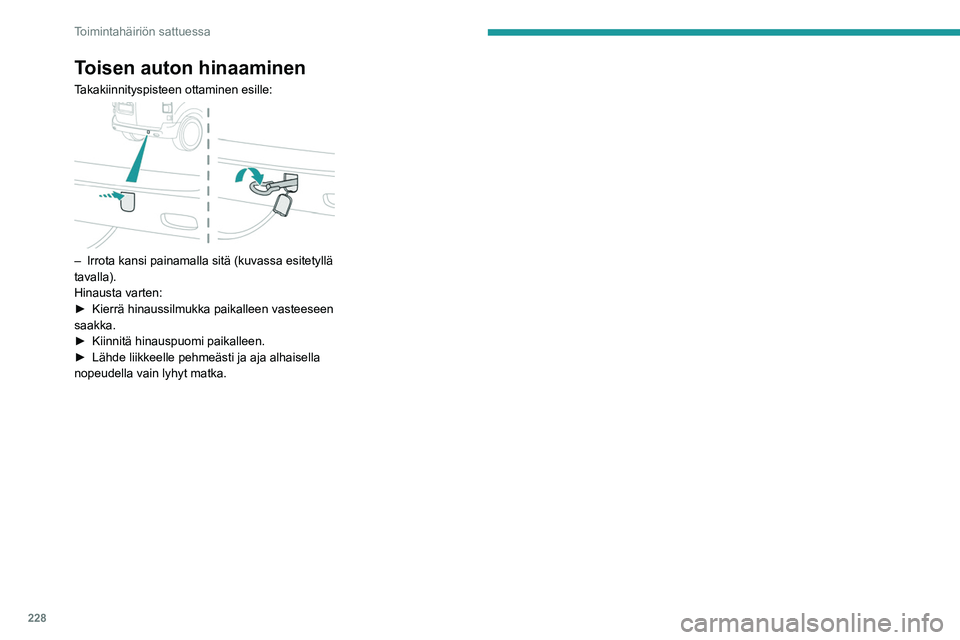

228
Toimintahäiriön sattuessa
Toisen auton hinaaminen
Takakiinnityspisteen ottaminen esille:

– Irrota kansi painamalla sitä (kuvassa esitetyllä
tavalla).
Hinausta varten:
► 
Kierrä   hinaussilmukka   paikalleen   vasteeseen  
saakka.
► 

Kiinnitä   hinauspuomi   paikalleen.
►  Lähde
  liikkeelle   pehmeästi   ja   aja   alhaisella  
nopeudella vain lyhyt matka.
