PEUGEOT EXPERT 2023 Instrukcja obsługi (in Polish)

9

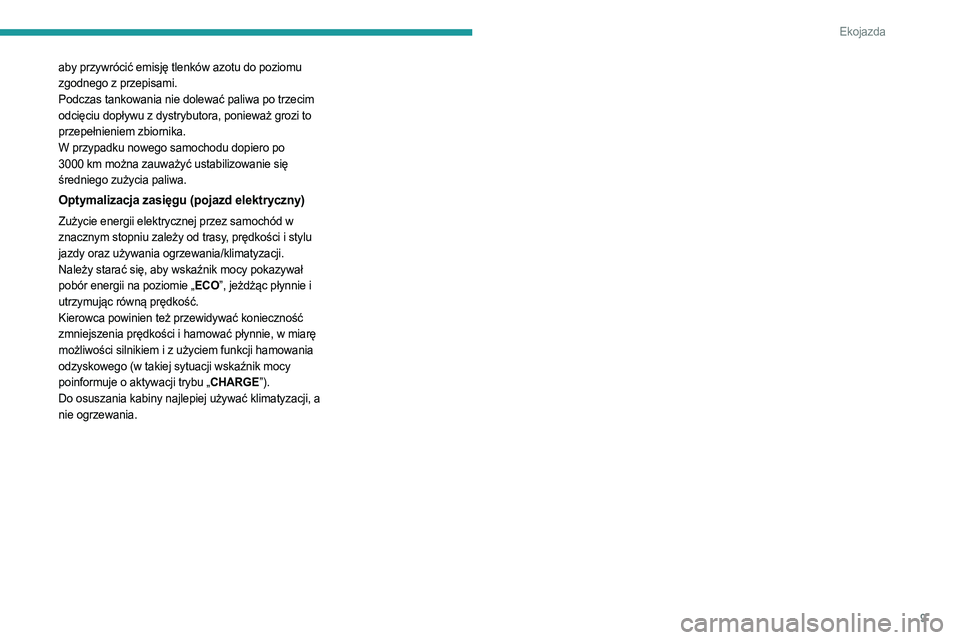

Ekojazda
aby przywrócić emisję tlenków azotu do poziomu
zgodnego z przepisami.
Podczas tankowania nie dolewać paliwa po trzecim
odcięciu dopływu z dystrybutora, ponieważ grozi to
przepełnieniem zbiornika.
W przypadku nowego samochodu dopiero po
3000 km można zauważyć ustabilizowanie się
średniego zużycia paliwa.
Optymalizacja zasięgu (pojazd elektryczny)
Zużycie energii elektrycznej przez samochód w
znacznym stopniu zależy od trasy, prędkości i stylu
jazdy oraz używania ogrzewania/klimatyzacji.
Należy starać się, aby wskaźnik mocy pokazywał
pobór energii na poziomie „ECO”, jeżdżąc płynnie i
utrzymując równą prędkość.
Kierowca powinien też przewidywać konieczność
zmniejszenia prędkości i hamować płynnie, w miarę
możliwości silnikiem i z użyciem funkcji hamowania
odzyskowego (w takiej sytuacji wskaźnik mocy
poinformuje o aktywacji trybu „CHARGE”).
Do osuszania kabiny najlepiej używać klimatyzacji, a
nie ogrzewania.

10

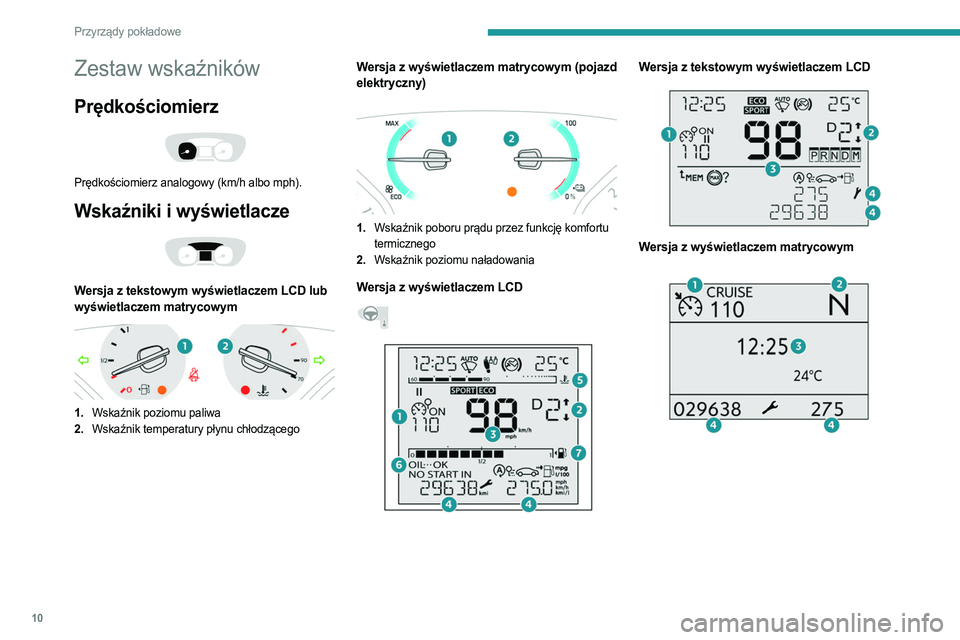

Przyrządy pokładowe
Zestaw wskaźników
Prędkościomierz

Prędkościomierz analogowy (km/h albo mph).
Wskaźniki i wyświetlacze

Wersja z tekstowym wyświetlaczem LCD lub
wyświetlaczem matrycowym


1.Wskaźnik poziomu paliwa
2. Wskaźnik temperatury płynu chłodzącego
Wersja z wyświetlaczem matrycowym (pojazd
elektryczny)


1.Wskaźnik poboru prądu przez funkcję komfortu
termicznego
2. Wskaźnik poziomu naładowania
Wersja z wyświetlaczem LCD


Wersja z tekstowym wyświetlaczem LCD

Wersja z wyświetlaczem matrycowym

11
Przyrządy pokładowe

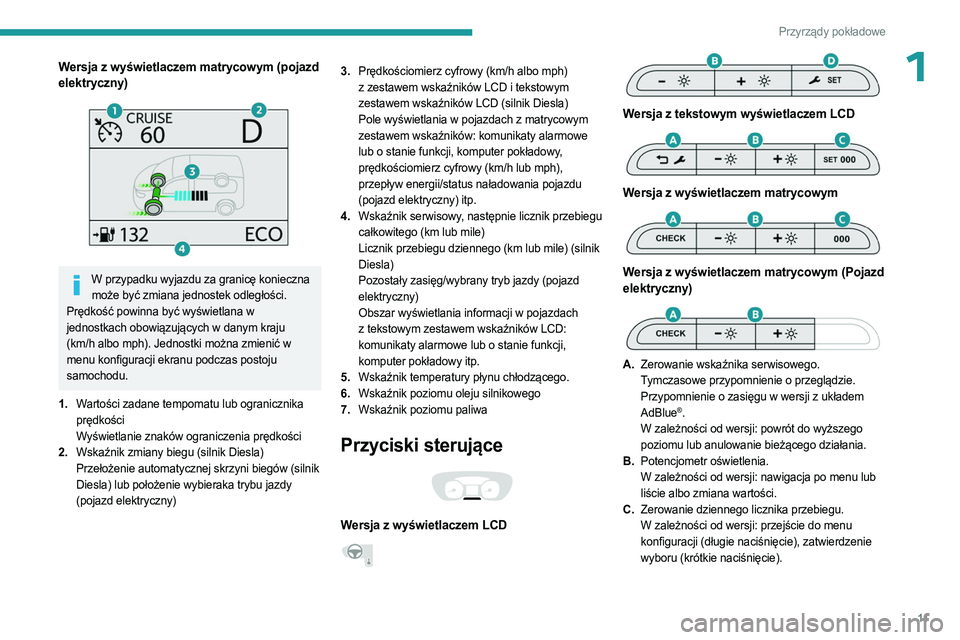

1Wersja z wyświetlaczem matrycowym (pojazd
elektryczny)


W przypadku wyjazdu za granicę konieczna może być zmiana jednostek odległości.
Prędkość powinna być wyświetlana w
jednostkach obowiązujących w danym kraju
(km/h albo mph). Jednostki można zmienić w
menu konfiguracji ekranu podczas postoju
samochodu.
1. Wartości zadane tempomatu lub ogranicznika
prędkości
Wyświetlanie znaków ograniczenia prędkości
2. Wskaźnik zmiany biegu (silnik Diesla)
Przełożenie automatycznej skrzyni biegów (silnik
Diesla) lub położenie wybieraka trybu jazdy
(pojazd elektryczny) 3.
Prędkościomierz cyfrowy (km/h albo mph)
z zestawem wskaźników LCD i tekstowym
zestawem wskaźników LCD (silnik Diesla)
Pole wyświetlania w pojazdach z matrycowym
zestawem wskaźników: komunikaty alarmowe
lub o stanie funkcji, komputer pokładowy,
prędkościomierz cyfrowy (km/h lub mph),
przepływ energii/status naładowania pojazdu
(pojazd elektryczny) itp.
4. Wskaźnik serwisowy, następnie licznik przebiegu
całkowitego (km lub mile)
Licznik przebiegu dziennego (km lub mile) (silnik
Diesla)
Pozostały zasięg/wybrany tryb jazdy (pojazd
elektryczny)
Obszar wyświetlania informacji w pojazdach
z tekstowym zestawem wskaźników LCD:
komunikaty alarmowe lub o stanie funkcji,
komputer pokładowy itp.
5. Wskaźnik temperatury płynu chłodzącego.
6. Wskaźnik poziomu oleju silnikowego
7. Wskaźnik poziomu paliwa
Przyciski sterujące

Wersja z wyświetlaczem LCD


Wersja z tekstowym wyświetlaczem LCD

Wersja z wyświetlaczem matrycowym

Wersja z wyświetlaczem matrycowym (Pojazd
elektryczny)


A. Zerowanie wskaźnika serwisowego.
Tymczasowe przypomnienie o przeglądzie.
Przypomnienie o zasięgu w wersji z układem
AdBlue
®.
W zależności od wersji: powrót do wyższego
poziomu lub anulowanie bieżącego działania.
B. Potencjometr oświetlenia.
W zależności od wersji: nawigacja po menu lub
liście albo zmiana wartości.
C. Zerowanie dziennego licznika przebiegu.
W zależności od wersji: przejście do menu
konfiguracji (długie naciśnięcie), zatwierdzenie
wyboru (krótkie naciśnięcie).

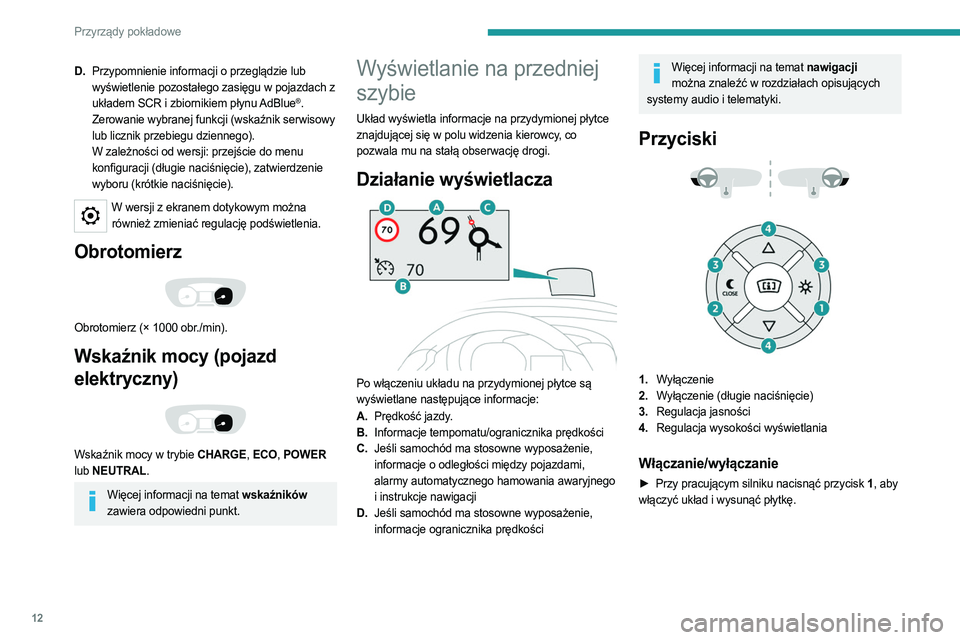

12
Przyrządy pokładowe
D.Przypomnienie informacji o przeglądzie lub
wyświetlenie pozostałego zasięgu w pojazdach z
układem SCR i zbiornikiem płynu AdBlue
®.
Zerowanie wybranej funkcji (wskaźnik serwisowy
lub licznik przebiegu dziennego).
W zależności od wersji: przejście do menu
konfiguracji (długie naciśnięcie), zatwierdzenie
wyboru (krótkie naciśnięcie).
W wersji z ekranem dotykowym można również zmieniać regulację podświetlenia.
Obrotomierz

Obrotomierz (× 1000 obr./min).
Wskaźnik mocy (pojazd
elektryczny)


Wskaźnik mocy w trybie CHARGE, ECO, POWER
lub NEUTRAL.
Więcej informacji na temat wskaźników
zawiera odpowiedni punkt.
Wyświetlanie na przedniej
szybie
Układ wyświetla informacje na przydymionej płytce
znajdującej się w polu widzenia kierowcy, co
pozwala mu na stałą obserwację drogi.
Działanie wyświetlacza

Po włączeniu układu na przydymionej płytce są
wyświetlane następujące informacje:
A. Prędkość jazdy.
B. Informacje tempomatu/ogranicznika prędkości
C. Jeśli samochód ma stosowne wyposażenie,
informacje o odległości między pojazdami,
alarmy automatycznego hamowania awaryjnego
i instrukcje nawigacji
D. Jeśli samochód ma stosowne wyposażenie,
informacje ogranicznika prędkości
Więcej informacji na temat nawigacji
można znaleźć w rozdziałach opisujących
systemy audio i telematyki.
Przyciski

1. Wyłączenie
2. Wyłączenie (długie naciśnięcie)
3. Regulacja jasności
4. Regulacja wysokości wyświetlania
Włączanie/wyłączanie
► Przy pracującym silniku nacisnąć przycisk 1, aby
włączyć układ i wysunąć płytkę.

13
Przyrządy pokładowe
1

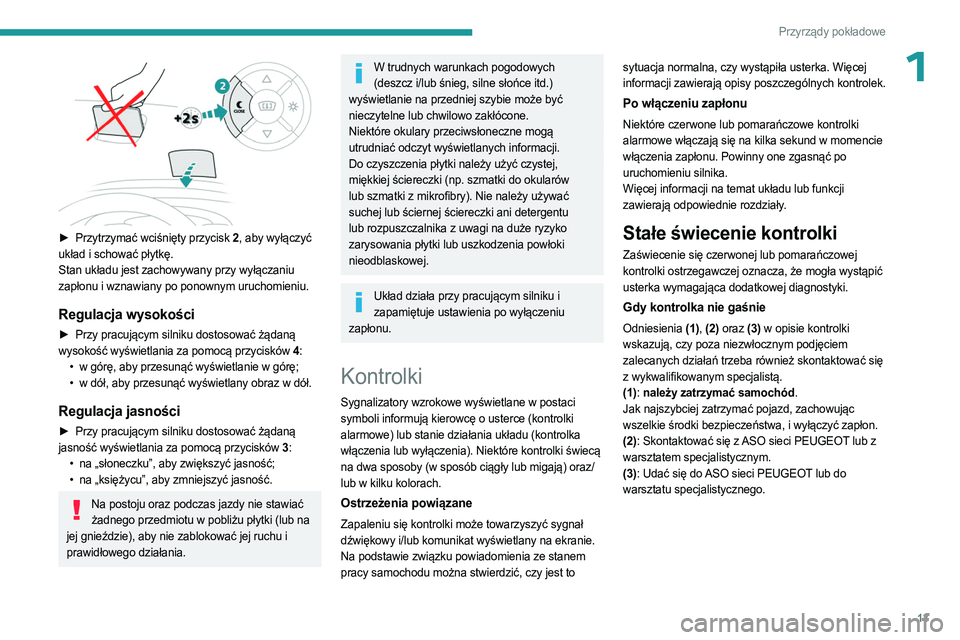

► Przytrzymać wciśnięty przycisk 2, aby wyłączyć
układ i schować płytkę.
Stan układu jest zachowywany przy wyłączaniu
zapłonu i wznawiany po ponownym uruchomieniu.
Regulacja wysokości
► Przy pracującym silniku dostosować żądaną
wysokość wyświetlania za pomocą przycisków 4 :
•

w górę, aby przesunąć wyświetlanie w górę;
•


w dół, aby przesunąć wyświetlany obraz w dół.
Regulacja jasności
► Przy pracującym silniku dostosować żądaną
jasność wyświetlania za pomocą przycisków 3 :
•

na „słoneczku”, aby zwiększyć jasność;
•


na „księżycu”, aby zmniejszyć jasność.
Na postoju oraz podczas jazdy nie stawiać żadnego przedmiotu w pobliżu płytki (lub na
jej gnieździe), aby nie zablokować jej ruchu i
prawidłowego działania.
W trudnych warunkach pogodowych (deszcz i/lub śnieg, silne słońce itd.)
wyświetlanie na przedniej szybie może być
nieczytelne lub chwilowo zakłócone.
Niektóre okulary przeciwsłoneczne mogą
utrudniać odczyt wyświetlanych informacji.
Do czyszczenia płytki należy użyć czystej,
miękkiej ściereczki (np. szmatki do okularów
lub szmatki z mikrofibry). Nie należy używać
suchej lub ściernej ściereczki ani detergentu
lub rozpuszczalnika z uwagi na duże ryzyko
zarysowania płytki lub uszkodzenia powłoki
nieodblaskowej.
Układ działa przy pracującym silniku i zapamiętuje ustawienia po wyłączeniu
zapłonu.
Kontrolki
Sygnalizatory wzrokowe wyświetlane w postaci
symboli informują kierowcę o usterce (kontrolki
alarmowe) lub stanie działania układu (kontrolka
włączenia lub wyłączenia). Niektóre kontrolki świecą
na dwa sposoby (w sposób ciągły lub migają) oraz/
lub w kilku kolorach.
Ostrzeżenia powiązane
Zapaleniu się kontrolki może towarzyszyć sygnał
dźwiękowy i/lub komunikat wyświetlany na ekranie.
Na podstawie związku powiadomienia ze stanem
pracy samochodu można stwierdzić, czy jest to sytuacja normalna, czy wystąpiła usterka. Więcej
informacji zawierają opisy poszczególnych kontrolek.
Po włączeniu zapłonu
Niektóre czerwone lub pomarańczowe kontrolki
alarmowe włączają się na kilka sekund w momencie
włączenia zapłonu. Powinny one zgasnąć po
uruchomieniu silnika.
Więcej informacji na temat układu lub funkcji
zawierają odpowiednie rozdziały.
Stałe świecenie kontrolki
Zaświecenie się czerwonej lub pomarańczowej
kontrolki ostrzegawczej oznacza, że mogła wystąpić
usterka wymagająca dodatkowej diagnostyki.
Gdy kontrolka nie gaśnie
Odniesienia (1), (2) oraz (3) w opisie kontrolki
wskazują, czy poza niezwłocznym podjęciem
zalecanych działań trzeba również skontaktować się
z wykwalifikowanym specjalistą.
(1): należy zatrzymać samochód.
Jak najszybciej zatrzymać pojazd, zachowując
wszelkie środki bezpieczeństwa, i wyłączyć zapłon.
(2): Skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.
(3): Udać się do ASO sieci PEUGEOT lub do
warsztatu specjalistycznego.

14
Przyrządy pokładowe

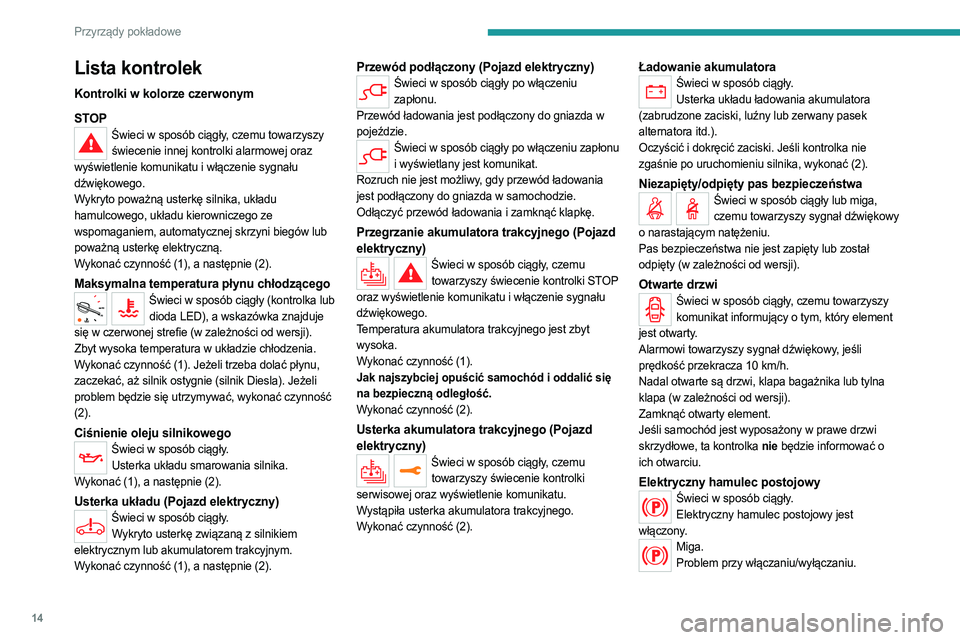

Lista kontrolek
Kontrolki w kolorze czerwonym
STOP
Świeci w sposób ciągły, czemu towarzyszy świecenie innej kontrolki alarmowej oraz
wyświetlenie komunikatu i włączenie sygnału
dźwiękowego.
Wykryto poważną usterkę silnika, układu
hamulcowego, układu kierowniczego ze
wspomaganiem, automatycznej skrzyni biegów lub
poważną usterkę elektryczną.
Wykonać czynność (1), a następnie (2).
Maksymalna temperatura płynu chłodzącegoŚwieci w sposób ciągły (kontrolka lub dioda LED), a wskazówka znajduje
się w czerwonej strefie (w zależności od wersji).
Zbyt wysoka temperatura w układzie chłodzenia.
Wykonać czynność (1). Jeżeli trzeba dolać płynu,
zaczekać, aż silnik ostygnie (silnik Diesla). Jeżeli
problem będzie się utrzymywać, wykonać czynność
(2).
Ciśnienie oleju silnikowegoŚwieci w sposób ciągły. Usterka układu smarowania silnika.
Wykonać (1), a następnie (2).
Usterka układu (Pojazd elektryczny)Świeci w sposób ciągły. Wykryto usterkę związaną z silnikiem
elektrycznym lub akumulatorem trakcyjnym.
Wykonać czynność (1), a następnie (2).
Przewód podłączony (Pojazd elektryczny)Świeci w sposób ciągły po włączeniu zapłonu.
Przewód ładowania jest podłączony do gniazda w
pojeździe.
Świeci w sposób ciągły po włączeniu zapłonu i wyświetlany jest komunikat.
Rozruch nie jest możliwy, gdy przewód ładowania
jest podłączony do gniazda w samochodzie.
Odłączyć przewód ładowania i zamknąć klapkę.
Przegrzanie akumulatora trakcyjnego (Pojazd
elektryczny)
Świeci w sposób ciągły, czemu towarzyszy świecenie kontrolki STOP
oraz wyświetlenie komunikatu i włączenie sygnału
dźwiękowego.
Temperatura akumulatora trakcyjnego jest zbyt
wysoka.
Wykonać czynność (1).
Jak najszybciej opuścić samochód i oddalić się
na bezpieczną odległość.
Wykonać czynność (2).
Usterka akumulatora trakcyjnego (Pojazd
elektryczny)
Świeci w sposób ciągły, czemu towarzyszy świecenie kontrolki
serwisowej oraz wyświetlenie komunikatu.
Wystąpiła usterka akumulatora trakcyjnego.
Wykonać czynność (2).
Ładowanie akumulatoraŚwieci w sposób ciągły. Usterka układu ładowania akumulatora
(zabrudzone zaciski, luźny lub zerwany pasek
alternatora itd.).
Oczyścić i dokręcić zaciski. Jeśli kontrolka nie
zgaśnie po uruchomieniu silnika, wykonać (2).
Niezapięty/odpięty pas bezpieczeństwaŚwieci w sposób ciągły lub miga, czemu towarzyszy sygnał dźwiękowy
o narastającym natężeniu.
Pas bezpieczeństwa nie jest zapięty lub został
odpięty (w zależności od wersji).
Otwarte drzwiŚwieci w sposób ciągły, czemu towarzyszy komunikat informujący o tym, który element
jest otwarty.
Alarmowi towarzyszy sygnał dźwiękowy, jeśli
prędkość przekracza 10
km/h.
Nadal otwarte są drzwi, klapa bagażnika lub tylna
klapa (w zależności od wersji).
Zamknąć otwarty element.
Jeśli samochód jest wyposażony w prawe drzwi
skrzydłowe, ta kontrolka nie będzie informować o
ich otwarciu.
Elektryczny hamulec postojowyŚwieci w sposób ciągły. Elektryczny hamulec postojowy jest
włączony.
Miga. Problem przy włączaniu/wyłączaniu.

15
Przyrządy pokładowe

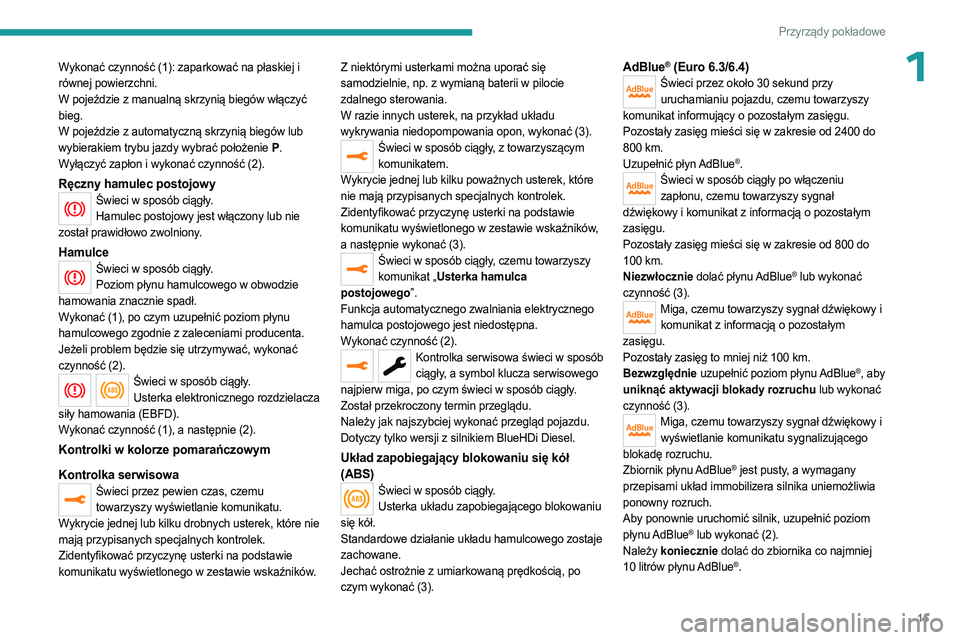

1Wykonać czynność (1): zaparkować na płaskiej i
równej powierzchni.
W pojeździe z manualną skrzynią biegów włączyć
bieg.
W pojeździe z automatyczną skrzynią biegów lub
wybierakiem trybu jazdy wybrać położenie P.
Wyłączyć zapłon i wykonać czynność (2).
Ręczny hamulec postojowyŚwieci w sposób ciągły. Hamulec postojowy jest włączony lub nie
został prawidłowo zwolniony.
HamulceŚwieci w sposób ciągły. Poziom płynu hamulcowego w obwodzie
hamowania znacznie spadł.
Wykonać (1), po czym uzupełnić poziom płynu
hamulcowego zgodnie z zaleceniami producenta.
Jeżeli problem będzie się utrzymywać, wykonać
czynność (2).
Świeci w sposób ciągły. Usterka elektronicznego rozdzielacza
siły hamowania (EBFD).
Wykonać czynność (1), a następnie (2).
Kontrolki w kolorze pomarańczowym
Kontrolka serwisowa
Świeci przez pewien czas, czemu towarzyszy wyświetlanie komunikatu.
Wykrycie jednej lub kilku drobnych usterek, które nie
mają przypisanych specjalnych kontrolek.
Zidentyfikować przyczynę usterki na podstawie
komunikatu wyświetlonego w zestawie wskaźników. Z niektórymi usterkami można uporać się
samodzielnie, np. z wymianą baterii w pilocie
zdalnego sterowania.
W razie innych usterek, na przykład układu
wykrywania niedopompowania opon, wykonać (3).
Świeci w sposób ciągły, z towarzyszącym
komunikatem.
Wykrycie jednej lub kilku poważnych usterek, które
nie mają przypisanych specjalnych kontrolek.
Zidentyfikować przyczynę usterki na podstawie
komunikatu wyświetlonego w zestawie wskaźników,
a następnie wykonać (3).
Świeci w sposób ciągły, czemu towarzyszy komunikat „Usterka hamulca
postojowego”.
Funkcja automatycznego zwalniania elektrycznego
hamulca postojowego jest niedostępna.
Wykonać czynność (2).
Kontrolka serwisowa świeci w sposób ciągły, a symbol klucza serwisowego
najpierw miga, po czym świeci w sposób ciągły.
Został przekroczony termin przeglądu.
Należy jak najszybciej wykonać przegląd pojazdu.
Dotyczy tylko wersji z silnikiem BlueHDi Diesel.
Układ zapobiegający blokowaniu się kół
(ABS)
Świeci w sposób ciągły. Usterka układu zapobiegającego blokowaniu
się kół.
Standardowe działanie układu hamulcowego zostaje
zachowane.
Jechać ostrożnie z umiarkowaną prędkością, po
czym wykonać (3).
AdBlue® (Euro 6.3/6.4)Świeci przez około 30 sekund przy uruchamianiu pojazdu, czemu towarzyszy
komunikat informujący o pozostałym zasięgu.
Pozostały zasięg mieści się w zakresie od 2400 do
800

km.
Uzupełnić płyn AdBlue
®.Świeci w sposób ciągły po włączeniu zapłonu, czemu towarzyszy sygnał
dźwiękowy i komunikat z informacją o pozostałym
zasięgu.
Pozostały zasięg mieści się w zakresie od 800 do
100

km.
Niezwłocznie dolać płynu AdBlue
® lub wykonać
czynność (3).
Miga, czemu towarzyszy sygnał dźwiękowy i komunikat z informacją o pozostałym
zasięgu.
Pozostały zasięg to mniej niż 100
km.
Bezwzględnie uzupełnić poziom płynu AdBlue
®, aby
uniknąć aktywacji blokady rozruchu lub wykonać
czynność (3).
Miga, czemu towarzyszy sygnał dźwiękowy i wyświetlanie komunikatu sygnalizującego
blokadę rozruchu.
Zbiornik płynu AdBlue
® jest pusty, a wymagany
przepisami układ immobilizera silnika uniemożliwia
ponowny rozruch.
Aby ponownie uruchomić silnik, uzupełnić poziom
płynu AdBlue
® lub wykonać (2).
Należy koniecznie dolać do zbiornika co najmniej
10

litrów płynu AdBlue
®.

16
Przyrządy pokładowe

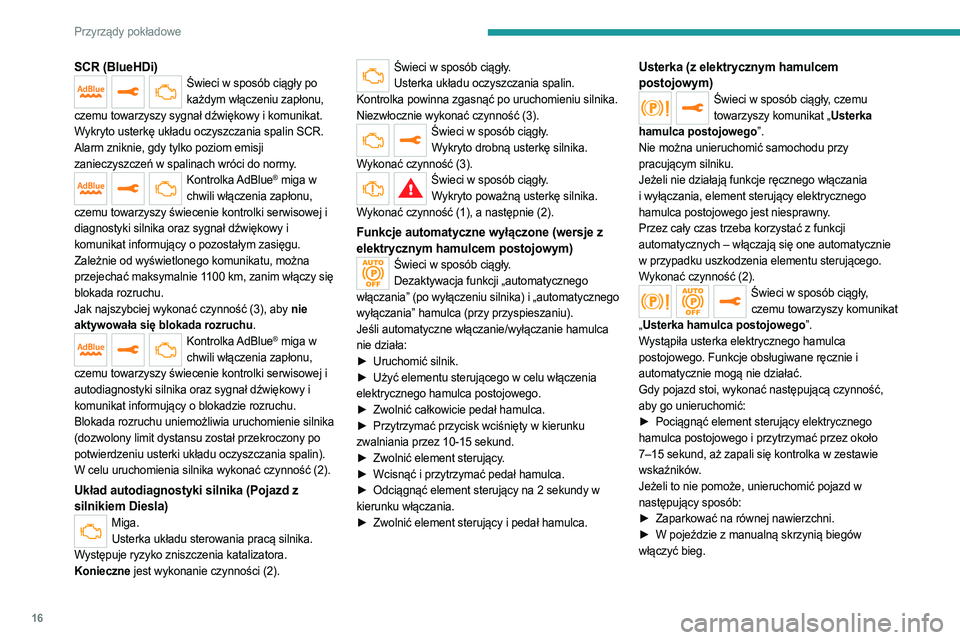

SCR (BlueHDi)Świeci w sposób ciągły po każdym włączeniu zapłonu,
czemu towarzyszy sygnał dźwiękowy i komunikat.
Wykryto usterkę układu oczyszczania spalin SCR.
Alarm zniknie, gdy tylko poziom emisji
zanieczyszczeń w spalinach wróci do normy.
Kontrolka AdBlue® miga w
chwili włączenia zapłonu,
czemu towarzyszy świecenie kontrolki serwisowej i
diagnostyki silnika oraz sygnał dźwiękowy i
komunikat informujący o pozostałym zasięgu.
Zależnie od wyświetlonego komunikatu, można
przejechać maksymalnie 1100

km, zanim włączy się
blokada rozruchu.
Jak najszybciej wykonać czynność (3), aby nie
aktywowała się blokada rozruchu.
Kontrolka AdBlue® miga w
chwili włączenia zapłonu,
czemu towarzyszy świecenie kontrolki serwisowej i
autodiagnostyki silnika oraz sygnał dźwiękowy i
komunikat informujący o blokadzie rozruchu.
Blokada rozruchu uniemożliwia uruchomienie silnika
(dozwolony limit dystansu został przekroczony po
potwierdzeniu usterki układu oczyszczania spalin).
W celu uruchomienia silnika wykonać czynność (2).
Układ autodiagnostyki silnika (Pojazd z
silnikiem Diesla)
Miga. Usterka układu sterowania pracą silnika.
Występuje ryzyko zniszczenia katalizatora.
Konieczne jest wykonanie czynności (2).
Świeci w sposób ciągły. Usterka układu oczyszczania spalin.
Kontrolka powinna zgasnąć po uruchomieniu silnika.
Niezwłocznie wykonać czynność (3).
Świeci w sposób ciągły. Wykryto drobną usterkę silnika.
Wykonać czynność (3).
Świeci w sposób ciągły. Wykryto poważną usterkę silnika.
Wykonać czynność (1), a następnie (2).
Funkcje automatyczne wyłączone (wersje z
elektrycznym hamulcem postojowym)
Świeci w sposób ciągły. Dezaktywacja funkcji „automatycznego
włączania” (po wyłączeniu silnika) i „automatycznego
wyłączania” hamulca (przy przyspieszaniu).
Jeśli automatyczne włączanie/wyłączanie hamulca
nie działa:
►

Uruchomić silnik.
►


Użyć elementu sterującego w celu włączenia

elektrycznego hamulca postojowego.
►

Zwolnić całkowicie pedał hamulca.
►


Przytrzymać przycisk wciśnięty w kierunku

zwalniania przez 10-15
sekund.
►

Zwolnić element sterujący
.
►

Wcisnąć i przytrzymać pedał hamulca.
►


Odciągnąć element sterujący na 2
sekundy w
kierunku włączania.
►

Zwolnić element sterujący i pedał hamulca.
Usterka (z elektrycznym hamulcem
postojowym)
Świeci w sposób ciągły, czemu towarzyszy komunikat „Usterka
hamulca postojowego”.
Nie można unieruchomić samochodu przy
pracującym silniku.
Jeżeli nie działają funkcje ręcznego włączania
i wyłączania, element sterujący elektrycznego
hamulca postojowego jest niesprawny.
Przez cały czas trzeba korzystać z funkcji
automatycznych – włączają się one automatycznie
w przypadku uszkodzenia elementu sterującego.
Wykonać czynność (2).
Świeci w sposób ciągły, czemu towarzyszy komunikat
„ Usterka hamulca postojowego”.
Wystąpiła usterka elektrycznego hamulca
postojowego. Funkcje obsługiwane ręcznie i
automatycznie mogą nie działać.
Gdy pojazd stoi, wykonać następującą czynność,
aby go unieruchomić:
►

Pociągnąć element sterujący elektrycznego

hamulca postojowego i przytrzymać przez około
7–15 sekund, aż zapali się kontrolka w zestawie
wskaźników.
Jeżeli to nie pomoże, unieruchomić pojazd w
następujący sposób:
►

Zaparkować na równej nawierzchni.
►


W pojeździe z manualną skrzynią biegów

włączyć bieg.

17
Przyrządy pokładowe

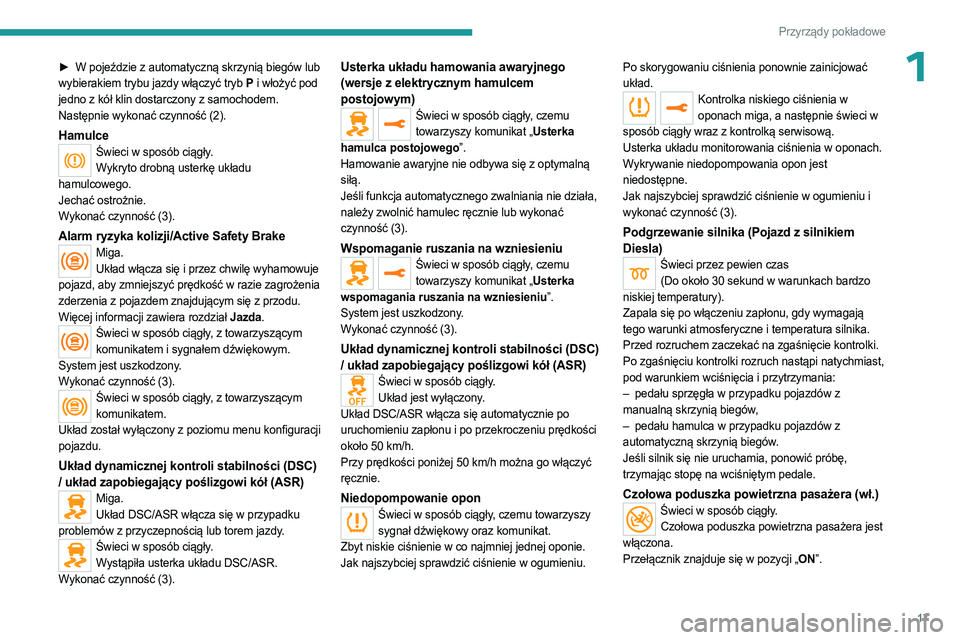

1► W pojeździe z automatyczną skrzynią biegów lub
wybierakiem trybu jazdy włączyć tryb P i włożyć pod
jedno z kół klin dostarczony z samochodem.
Następnie wykonać czynność (2).
HamulceŚwieci w sposób ciągły. Wykryto drobną usterkę układu
hamulcowego.
Jechać ostrożnie.
Wykonać czynność (3).
Alarm ryzyka kolizji/Active Safety BrakeMiga. Układ włącza się i przez chwilę wyhamowuje
pojazd, aby zmniejszyć prędkość w razie zagrożenia
zderzenia z pojazdem znajdującym się z przodu.
Więcej informacji zawiera rozdział Jazda.
Świeci w sposób ciągły, z towarzyszącym komunikatem i sygnałem dźwiękowym.
System jest uszkodzony.
Wykonać czynność (3).
Świeci w sposób ciągły, z towarzyszącym komunikatem.
Układ został wyłączony z poziomu menu konfiguracji
pojazdu.
Układ dynamicznej kontroli stabilności (DSC)
/ układ zapobiegający poślizgowi kół (ASR)
Miga. Układ DSC/ASR włącza się w przypadku
problemów z przyczepnością lub torem jazdy.
Świeci w sposób ciągły. Wystąpiła usterka układu DSC/ASR.
Wykonać czynność (3).
Usterka układu hamowania awaryjnego
(wersje z elektrycznym hamulcem
postojowym)
Świeci w sposób ciągły, czemu towarzyszy komunikat „Usterka
hamulca postojowego”.
Hamowanie awaryjne nie odbywa się z optymalną
siłą.
Jeśli funkcja automatycznego zwalniania nie działa,
należy zwolnić hamulec ręcznie lub wykonać
czynność (3).
Wspomaganie ruszania na wzniesieniuŚwieci w sposób ciągły, czemu towarzyszy komunikat „Usterka
wspomagania ruszania na wzniesieniu”.
System jest uszkodzony.
Wykonać czynność (3).
Układ dynamicznej kontroli stabilności (DSC)
/ układ zapobiegający poślizgowi kół (ASR)
Świeci w sposób ciągły. Układ jest wyłączony.
Układ DSC/ASR włącza się automatycznie po
uruchomieniu zapłonu i po przekroczeniu prędkości
około 50
km/h.
Przy prędkości poniżej 50
km/h można go włączyć
ręcznie.
Niedopompowanie oponŚwieci w sposób ciągły, czemu towarzyszy sygnał dźwiękowy oraz komunikat.
Zbyt niskie ciśnienie w co najmniej jednej oponie.
Jak najszybciej sprawdzić ciśnienie w ogumieniu. Po skorygowaniu ciśnienia ponownie zainicjować
układ.
Kontrolka niskiego ciśnienia w
oponach miga, a następnie świeci w
sposób ciągły wraz z kontrolką serwisową.
Usterka układu monitorowania ciśnienia w oponach.
Wykrywanie niedopompowania opon jest
niedostępne.
Jak najszybciej sprawdzić ciśnienie w ogumieniu i
wykonać czynność (3).
Podgrzewanie silnika (Pojazd z silnikiem
Diesla)
Świeci przez pewien czas (Do około 30 sekund w warunkach bardzo
niskiej temperatury).
Zapala się po włączeniu zapłonu, gdy wymagają
tego warunki atmosferyczne i temperatura silnika.
Przed rozruchem zaczekać na zgaśnięcie kontrolki.
Po zgaśnięciu kontrolki rozruch nastąpi natychmiast,
pod warunkiem wciśnięcia i przytrzymania:
–

pedału sprzęgła w przypadku pojazdów z

manualną skrzynią biegów,
–

pedału hamulca w przypadku pojazdów z

automatyczną skrzynią biegów.
Jeśli silnik się nie uruchamia, ponowić próbę,
trzymając stopę na wciśniętym pedale.
Czołowa poduszka powietrzna pasażera (wł.)Świeci w sposób ciągły. Czołowa poduszka powietrzna pasażera jest
włączona.
Przełącznik znajduje się w pozycji „ON”.

18
Przyrządy pokładowe

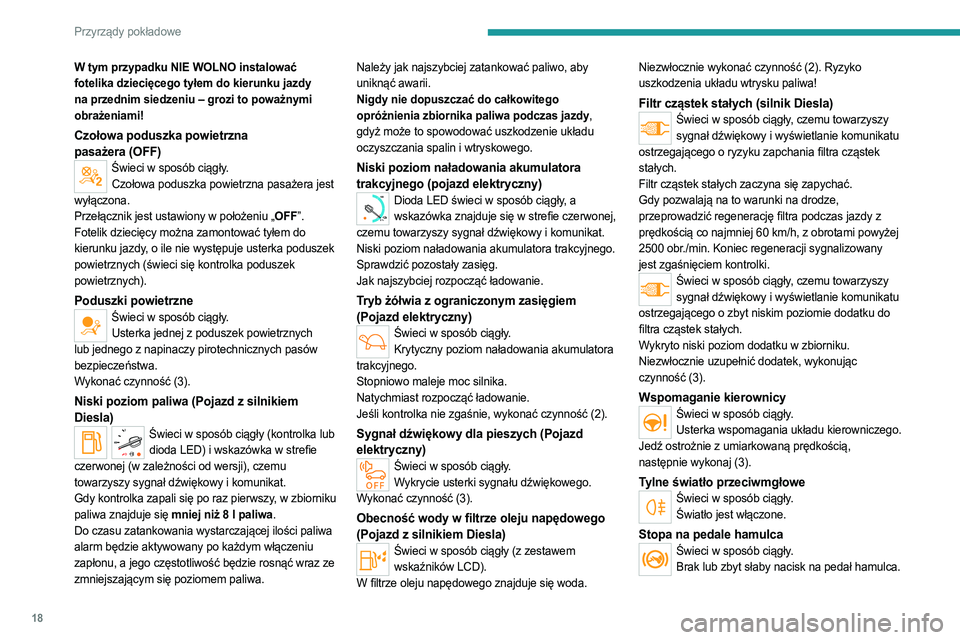

W tym przypadku NIE WOLNO instalować
fotelika dziecięcego tyłem do kierunku jazdy
na przednim siedzeniu – grozi to poważnymi
obrażeniami!
Czołowa poduszka powietrzna
pasażera (OFF)
Świeci w sposób ciągły.
Czołowa poduszka powietrzna pasażera jest
wyłączona.
Przełącznik jest ustawiony w położeniu „OFF”.
Fotelik dziecięcy można zamontować tyłem do
kierunku jazdy, o ile nie występuje usterka poduszek
powietrznych (świeci się kontrolka poduszek
powietrznych).
Poduszki powietrzneŚwieci w sposób ciągły. Usterka jednej z poduszek powietrznych
lub jednego z napinaczy pirotechnicznych pasów
bezpieczeństwa.
Wykonać czynność (3).
Niski poziom paliwa (Pojazd z silnikiem
Diesla)
Świeci w sposób ciągły (kontrolka lub dioda LED) i wskazówka w strefie
czerwonej (w zależności od wersji), czemu
towarzyszy sygnał dźwiękowy i komunikat.
Gdy kontrolka zapali się po raz pierwszy, w zbiorniku
paliwa znajduje się mniej niż 8 l paliwa.
Do czasu zatankowania wystarczającej ilości paliwa
alarm będzie aktywowany po każdym włączeniu
zapłonu, a jego częstotliwość będzie rosnąć wraz ze
zmniejszającym się poziomem paliwa. Należy jak najszybciej zatankować paliwo, aby
uniknąć awarii.
Nigdy nie dopuszczać do całkowitego
opróżnienia zbiornika paliwa podczas jazdy,
gdyż może to spowodować uszkodzenie układu
oczyszczania spalin i wtryskowego.
Niski poziom naładowania akumulatora
trakcyjnego (pojazd elektryczny)
0 %
100
Dioda LED świeci w sposób ciągły, a
wskazówka znajduje się w strefie czerwonej,
czemu towarzyszy sygnał dźwiękowy i komunikat.
Niski poziom naładowania akumulatora trakcyjnego.
Sprawdzić pozostały zasięg.
Jak najszybciej rozpocząć ładowanie.
Tryb żółwia z ograniczonym zasięgiem
(Pojazd elektryczny)
Świeci w sposób ciągły. Krytyczny poziom naładowania akumulatora
trakcyjnego.
Stopniowo maleje moc silnika.
Natychmiast rozpocząć ładowanie.
Jeśli kontrolka nie zgaśnie, wykonać czynność (2).
Sygnał dźwiękowy dla pieszych (Pojazd
elektryczny)
Świeci w sposób ciągły. Wykrycie usterki sygnału dźwiękowego.
Wykonać czynność (3).
Obecność wody w filtrze oleju napędowego
(Pojazd z silnikiem Diesla)
Świeci w sposób ciągły (z zestawem wskaźników LCD).
W filtrze oleju napędowego znajduje się woda. Niezwłocznie wykonać czynność (2). Ryzyko
uszkodzenia układu wtrysku paliwa!
Filtr cząstek stałych (silnik Diesla)Świeci w sposób ciągły, czemu towarzyszy
sygnał dźwiękowy i wyświetlanie komunikatu
ostrzegającego o ryzyku zapchania filtra cząstek
stałych.
Filtr cząstek stałych zaczyna się zapychać.
Gdy pozwalają na to warunki na drodze,
przeprowadzić regenerację filtra podczas jazdy z
prędkością co najmniej 60
km/h, z obrotami powyżej
2500 obr./min. Koniec regeneracji sygnalizowany
jest zgaśnięciem kontrolki.
Świeci w sposób ciągły, czemu towarzyszy sygnał dźwiękowy i wyświetlanie komunikatu
ostrzegającego o zbyt niskim poziomie dodatku do
filtra cząstek stałych.
Wykryto niski poziom dodatku w zbiorniku.
Niezwłocznie uzupełnić dodatek, wykonując
czynność (3).
Wspomaganie kierownicyŚwieci w sposób ciągły. Usterka wspomagania układu kierowniczego.
Jedź ostrożnie z umiarkowaną prędkością,
następnie wykonaj (3).
Tylne światło przeciwmgłoweŚwieci w sposób ciągły. Światło jest włączone.
Stopa na pedale hamulcaŚwieci w sposób ciągły.Brak lub zbyt słaby nacisk na pedał hamulca.
