PEUGEOT EXPERT 2023 Kezelési útmutató (in Hungarian)

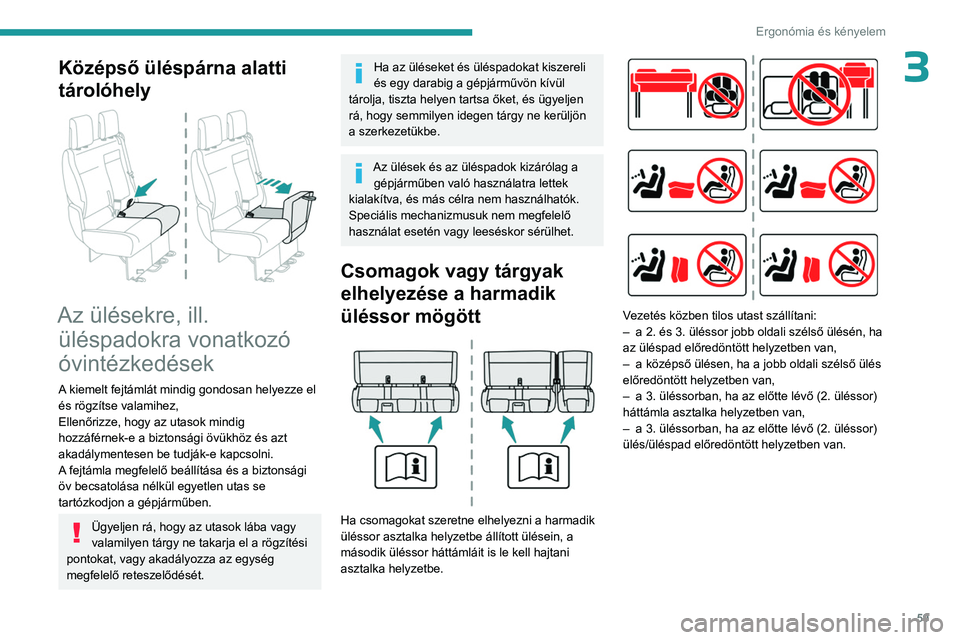

59
Ergonómia és kényelem
3Középső üléspárna alatti
tárolóhely


Az ülésekre, ill. üléspadokra vonatkozó
óvintézkedések
A kiemelt fejtámlát mindig gondosan helyezze el
és rögzítse valamihez,
Ellenőrizze, hogy az utasok mindig
hozzáférnek-e a biztonsági övükhöz és azt
akadálymentesen be tudják-e kapcsolni.
A fejtámla megfelelő beállítása és a biztonsági
öv becsatolása nélkül egyetlen utas se
tartózkodjon a gépjárműben.
Ügyeljen rá, hogy az utasok lába vagy
valamilyen tárgy ne takarja el a rögzítési
pontokat, vagy akadályozza az egység
megfelelő reteszelődését.
Ha az üléseket és üléspadokat kiszereli
és egy darabig a gépjárművön kívül
tárolja, tiszta helyen tartsa őket, és ügyeljen
rá, hogy semmilyen idegen tárgy ne kerüljön
a szerkezetükbe.
Az ülések és az üléspadok kizárólag a gépjárműben való használatra lettek
kialakítva, és más célra nem használhatók.
Speciális mechanizmusuk nem megfelelő
használat esetén vagy leeséskor sérülhet.
Csomagok vagy tárgyak
elhelyezése a harmadik
üléssor mögött


Ha csomagokat szeretne elhelyezni a harmadik
üléssor asztalka helyzetbe állított ülésein, a
második üléssor háttámláit is le kell hajtani
asztalka helyzetbe.


Vezetés közben tilos utast szállítani:
– a 2. és 3. üléssor jobb oldali szélső ülésén, ha
az üléspad előredöntött helyzetben van,
–

a középső ülésen, ha a jobb oldali szélső ülés
előredöntött helyzetben van,
–


a 3. üléssorban, ha az előtte lévő (2. üléssor)
háttámla asztalka helyzetben van,
–


a 3. üléssorban, ha az előtte lévő (2. üléssor)
ülés/üléspad előredöntött helyzetben van.

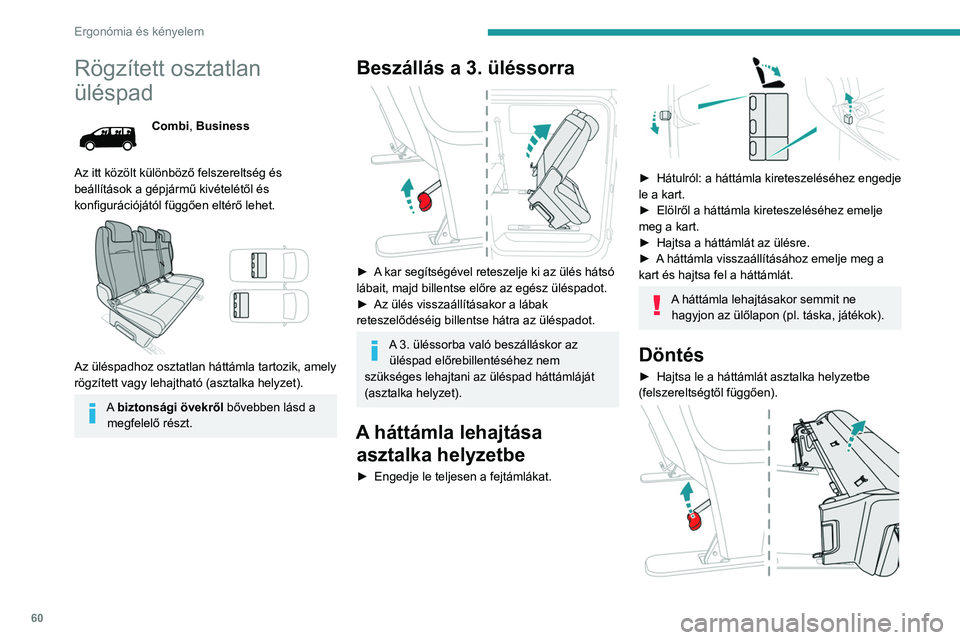

60
Ergonómia és kényelem
Rögzített osztatlan
üléspad
Combi, Business
Az itt közölt különböző felszereltség és
beállítások a gépjármű kivételétől és
konfigurációjától függően eltérő lehet.


Az üléspadhoz osztatlan háttámla tartozik, amely
rögzített vagy lehajtható (asztalka helyzet).
A biztonsági övekről bővebben lásd a
megfelelő részt.
Beszállás a 3. üléssorra

► A kar segítségével reteszelje ki az ülés hátsó
lábait, majd billentse előre az egész üléspadot.
â–º

Az ülés visszaállításakor a lábak
reteszelődéséig billentse hátra az üléspadot.
A 3. üléssorba való beszálláskor az üléspad előrebillentéséhez nem
szükséges lehajtani az üléspad háttámláját
(asztalka helyzet).
A háttámla lehajtása asztalka helyzetbe
► Engedje le teljesen a fejtámlákat.

► Hátulról: a háttámla kireteszeléséhez engedje
le a kart.
â–º

Elölről a háttámla kireteszeléséhez emelje
meg a kart.
â–º


Hajtsa a háttámlát az ülésre.
â–º


A
háttámla visszaállításához emelje meg a
kart és hajtsa fel a háttámlát.
A háttámla lehajtásakor semmit ne hagyjon az ülőlapon (pl. táska, játékok).
Döntés
► Hajtsa le a háttámlát asztalka helyzetbe
(felszereltségtől függően).

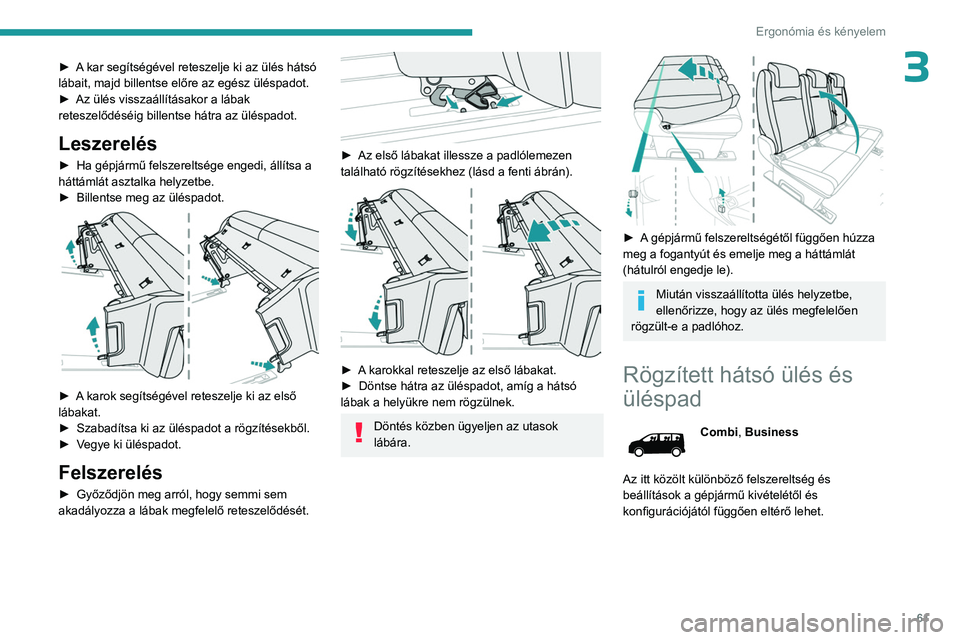

61
Ergonómia és kényelem
3► A kar segítségével reteszelje ki az ülés hátsó
lábait, majd billentse előre az egész üléspadot.
â–º
Az ülés visszaállításakor a lábak
reteszelődéséig billentse hátra az üléspadot.
Leszerelés
► Ha gépjármű felszereltsége engedi, állítsa a
háttámlát asztalka helyzetbe.
â–º

Billentse meg az üléspadot.

► A karok segítségével reteszelje ki az első
lábakat.
â–º
Szabadítsa ki az üléspadot a rögzítésekből.
â–º


V
egye ki üléspadot.
Felszerelés
► Győződjön meg arról, hogy semmi sem
akadályozza a lábak megfelelő reteszelődését.


► Az első lábakat illessze a padlólemezen
található rögzítésekhez (lásd a fenti ábrán).


► A karokkal reteszelje az első lábakat.
► Döntse hátra az üléspadot, amíg a hátsó
lábak a helyükre nem rögzülnek.
Döntés közben ügyeljen az utasok
lábára.


► A gépjármű felszereltségétől függően húzza
meg a fogantyút és emelje meg a háttámlát
(hátulról engedje le).
Miután visszaállította ülés helyzetbe,
ellenőrizze, hogy az ülés megfelelően
rögzült-e a padlóhoz.
Rögzített hátsó ülés és
üléspad
Combi, Business
Az itt közölt különböző felszereltség és
beállítások a gépjármű kivételétől és
konfigurációjától függően eltérő lehet.

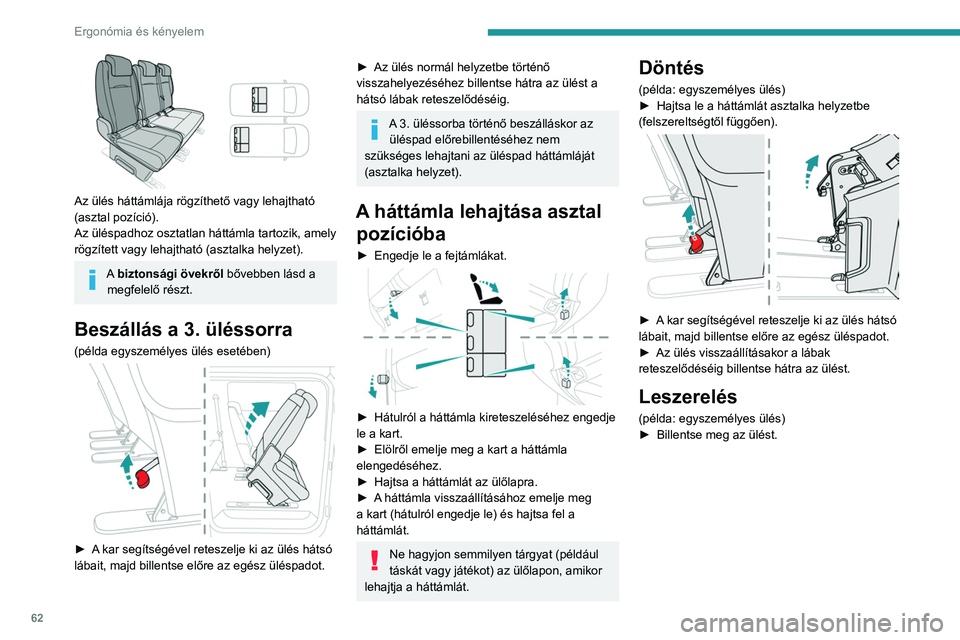

62
Ergonómia és kényelem

Az ülés háttámlája rögzíthető vagy lehajtható
(asztal pozíció).
Az üléspadhoz osztatlan háttámla tartozik, amely
rögzített vagy lehajtható (asztalka helyzet).
A biztonsági övekről bővebben lásd a
megfelelő részt.
Beszállás a 3. üléssorra
(példa egyszemélyes ülés esetében)

► A kar segítségével reteszelje ki az ülés hátsó
lábait, majd billentse előre az egész üléspadot.
► Az ülés normál helyzetbe történő
visszahelyezéséhez billentse hátra az ülést a
hátsó lábak reteszelődéséig.
A 3. üléssorba történő beszálláskor az üléspad előrebillentéséhez nem
szükséges lehajtani az üléspad háttámláját
(asztalka helyzet).
A háttámla lehajtása asztal pozícióba
► Engedje le a fejtámlákat.

► Hátulról a háttámla kireteszeléséhez engedje
le a kart.
â–º

Elölről emelje meg a kart a háttámla
elengedéséhez.
â–º


Hajtsa a háttámlát az ülőlapra.
â–º


A
háttámla visszaállításához emelje meg
a kart (hátulról engedje le) és hajtsa fel a
háttámlát.
Ne hagyjon semmilyen tárgyat (például
táskát vagy játékot) az ülőlapon, amikor
lehajtja a háttámlát.
Döntés
(példa: egyszemélyes ülés)
► Hajtsa le a háttámlát asztalka helyzetbe
(felszereltségtől függően).


► A kar segítségével reteszelje ki az ülés hátsó
lábait, majd billentse előre az egész üléspadot.
â–º

Az ülés visszaállításakor a lábak
reteszelődéséig billentse hátra az ülést.
Leszerelés
(példa: egyszemélyes ülés)
► Billentse meg az ülést.

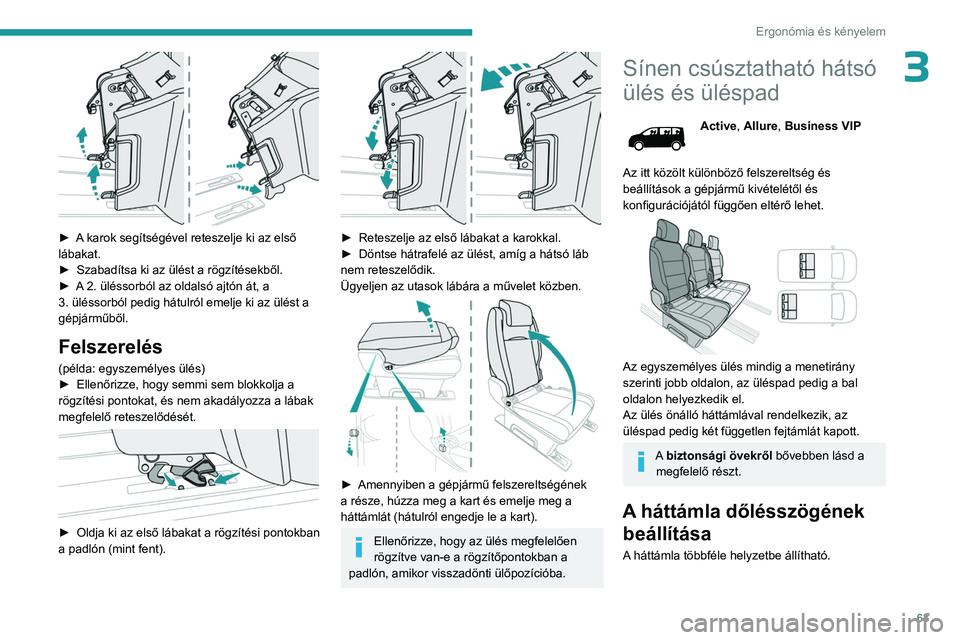

63
Ergonómia és kényelem
3

► A karok segítségével reteszelje ki az első
lábakat.
â–º
Szabadítsa ki az ülést a rögzítésekből.
â–º


A
2. üléssorból az oldalsó ajtón át, a
3.
üléssorból pedig hátulról emelje ki az ülést a
gépjárműből.
Felszerelés
(példa: egyszemélyes ülés)
► Ellenőrizze, hogy semmi sem blokkolja a
rögzítési pontokat, és nem akadályozza a lábak
megfelelő reteszelődését.


► Oldja ki az első lábakat a rögzítési pontokban
a padlón (mint fent).


► Reteszelje az első lábakat a karokkal.
► Döntse hátrafelé az ülést, amíg a hátsó láb
nem reteszelődik.
Ügyeljen az utasok lábára a művelet közben.


► Amennyiben a gépjármű felszereltségének
a része, húzza meg a kart és emelje meg a
háttámlát (hátulról engedje le a kart).
Ellenőrizze, hogy az ülés megfelelően
rögzítve van-e a rögzítőpontokban a
padlón, amikor visszadönti ülőpozícióba.
Sínen csúsztatható hátsó
ülés és üléspad
Active, Allure, Business VIP
Az itt közölt különböző felszereltség és
beállítások a gépjármű kivételétől és
konfigurációjától függően eltérő lehet.


Az egyszemélyes ülés mindig a menetirány
szerinti jobb oldalon, az üléspad pedig a bal
oldalon helyezkedik el.
Az ülés önálló háttámlával rendelkezik, az
üléspad pedig két független fejtámlát kapott.
A biztonsági övekről bővebben lásd a
megfelelő részt.
A háttámla dőlésszögének beállítása
A háttámla többféle helyzetbe állítható.

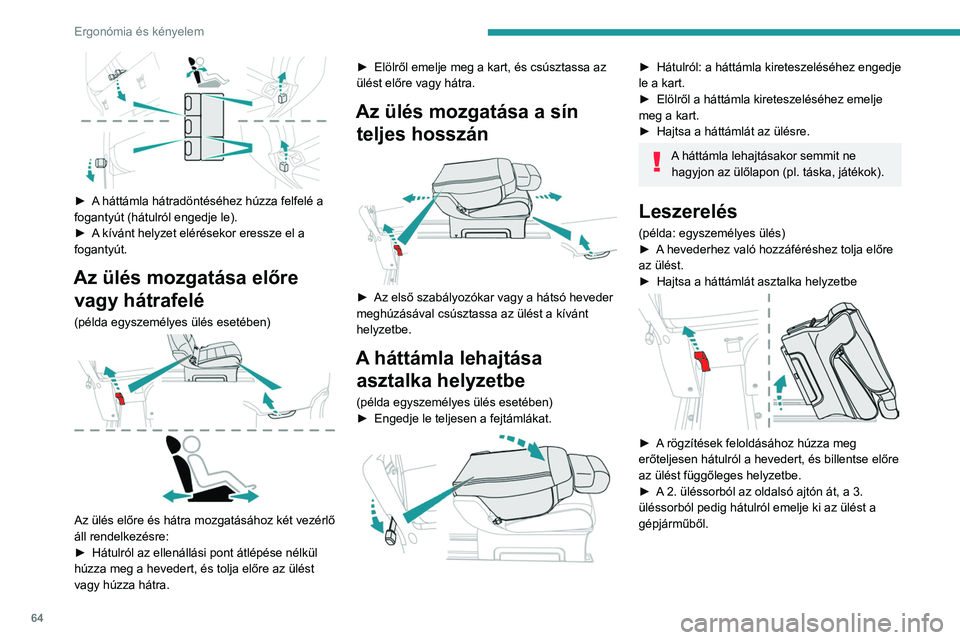

64
Ergonómia és kényelem

► A háttámla hátradöntéséhez húzza felfelé a
fogantyút (hátulról engedje le).
â–º
A
kívánt helyzet elérésekor eressze el a
fogantyút.
Az ülés mozgatása előre vagy hátrafelé
(példa egyszemélyes ülés esetében)

Az ülés előre és hátra mozgatásához két vezérlő
áll rendelkezésre:
â–º

Hátulról az ellenállási pont átlépése nélkül
húzza meg a hevedert, és tolja előre az ülést
vagy húzza hátra. ►


Elölről emelje meg a kart, és csúsztassa az
ülést előre vagy hátra.
Az ülés mozgatása a sín teljes hosszán


► Az első szabályozókar vagy a hátsó heveder
meghúzásával csúsztassa az ülést a kívánt
helyzetbe.
A háttámla lehajtása asztalka helyzetbe
(példa egyszemélyes ülés esetében)
â–º
Engedje le teljesen a fejtámlákat.

► Hátulról: a háttámla kireteszeléséhez engedje
le a kart.
â–º

Elölről a háttámla kireteszeléséhez emelje
meg a kart.
â–º


Hajtsa a háttámlát az ülésre.
A háttámla lehajtásakor semmit ne hagyjon az ülőlapon (pl. táska, játékok).
Leszerelés
(példa: egyszemélyes ülés)
► A hevederhez való hozzáféréshez tolja előre
az ülést.
â–º

Hajtsa a háttámlát asztalka helyzetbe

► A rögzítések feloldásához húzza meg
erőteljesen hátulról a hevedert, és billentse előre
az ülést függőleges helyzetbe.
â–º
A
2. üléssorból az oldalsó ajtón át, a 3.
üléssorból pedig hátulról emelje ki az ülést a
gépjárműből.

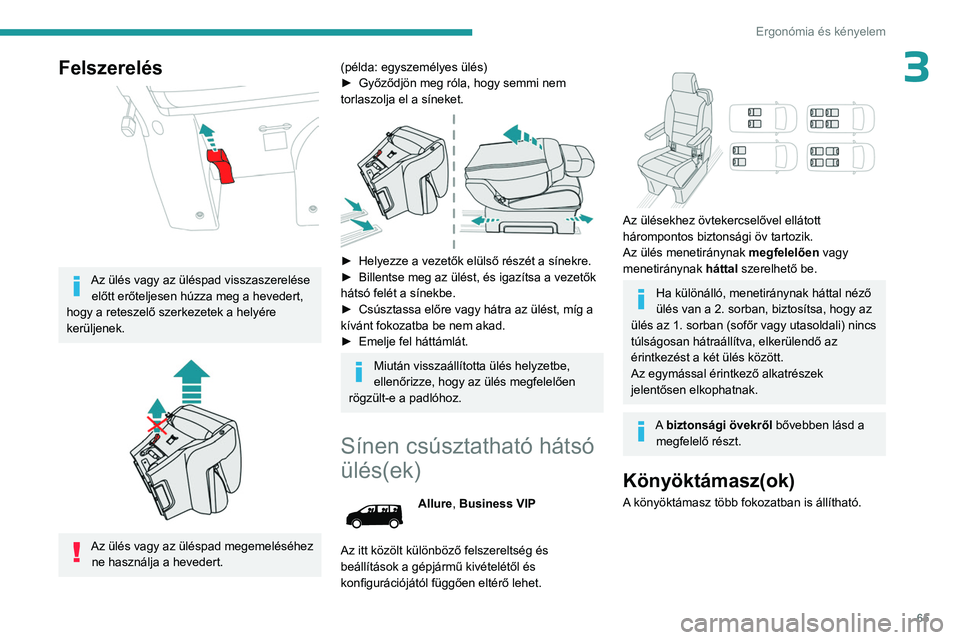

65
Ergonómia és kényelem
3Felszerelés

Az ülés vagy az üléspad visszaszerelése előtt erőteljesen húzza meg a hevedert,
hogy a reteszelő szerkezetek a helyére
kerüljenek.


Az ülés vagy az üléspad megemeléséhez ne használja a hevedert.
(példa: egyszemélyes ülés)
► Győződjön meg róla, hogy semmi nem
torlaszolja el a síneket.


► Helyezze a vezetők elülső részét a sínekre.
► Billentse meg az ülést, és igazítsa a vezetők
hátsó felét a sínekbe.
â–º

Csúsztassa előre vagy hátra az ülést, míg a
kívánt fokozatba be nem akad.
â–º


Emelje fel háttámlát.
Miután visszaállította ülés helyzetbe,
ellenőrizze, hogy az ülés megfelelően
rögzült-e a padlóhoz.
Sínen csúsztatható hátsó
ülés(ek)
Allure, Business VIP
Az itt közölt különböző felszereltség és
beállítások a gépjármű kivételétől és
konfigurációjától függően eltérő lehet.


Az ülésekhez övtekercselővel ellátott
hárompontos biztonsági öv tartozik.
Az ülés menetiránynak megfelelően vagy
menetiránynak háttal szerelhető be.
Ha különálló, menetiránynak háttal néző
ülés van a 2. sorban, biztosítsa, hogy az
ülés az 1. sorban (sofőr vagy utasoldali) nincs
túlságosan hátraállítva, elkerülendő az
érintkezést a két ülés között.
Az egymással érintkező alkatrészek
jelentősen elkophatnak.
A biztonsági övekről bővebben lásd a
megfelelő részt.
Könyöktámasz(ok)
A könyöktámasz több fokozatban is állítható.

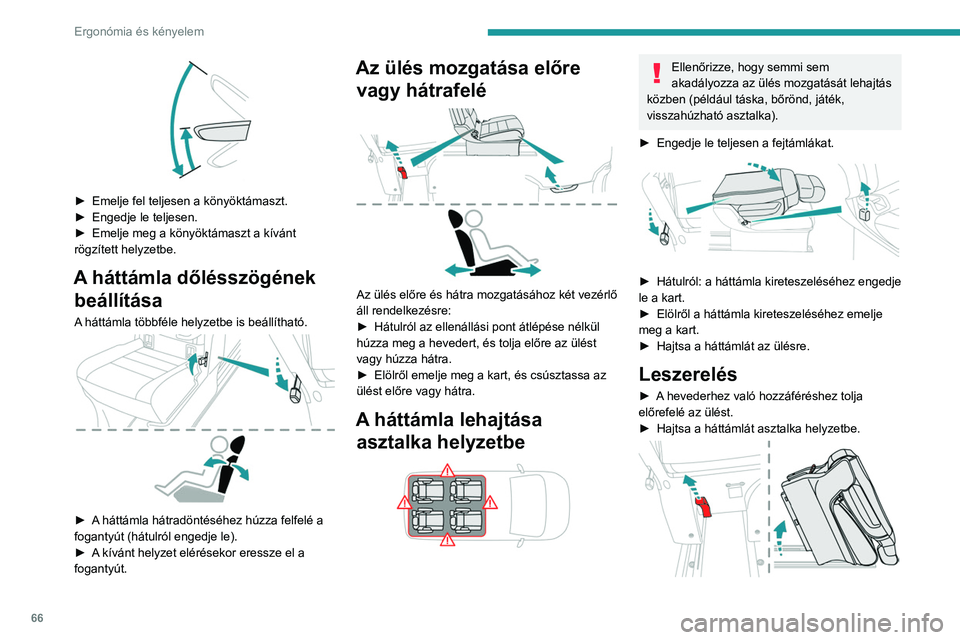

66
Ergonómia és kényelem

► Emelje fel teljesen a könyöktámaszt.
â–º Engedje le teljesen.
â–º

Emelje meg a könyöktámaszt a kívánt
rögzített helyzetbe.
A háttámla dőlésszögének beállítása
A háttámla többféle helyzetbe is beállítható.

► A háttámla hátradöntéséhez húzza felfelé a
fogantyút (hátulról engedje le).
â–º

A
kívánt helyzet elérésekor eressze el a
fogantyút.
Az ülés mozgatása előre vagy hátrafelé


Az ülés előre és hátra mozgatásához két vezérlő
áll rendelkezésre:
â–º

Hátulról az ellenállási pont átlépése nélkül
húzza meg a hevedert, és tolja előre az ülést
vagy húzza hátra.
â–º


Elölről emelje meg a kart, és csúsztassa az
ülést előre vagy hátra.
A háttámla lehajtása asztalka helyzetbe


Ellenőrizze, hogy semmi sem
akadályozza az ülés mozgatását lehajtás
közben (például táska, bőrönd, játék,
visszahúzható asztalka).
â–º

Engedje le teljesen a fejtámlákat.

► Hátulról: a háttámla kireteszeléséhez engedje
le a kart.
â–º

Elölről a háttámla kireteszeléséhez emelje
meg a kart.
â–º


Hajtsa a háttámlát az ülésre.
Leszerelés
► A hevederhez való hozzáféréshez tolja
előrefelé az ülést.
â–º
Hajtsa a háttámlát asztalka helyzetbe.

67
Ergonómia és kényelem

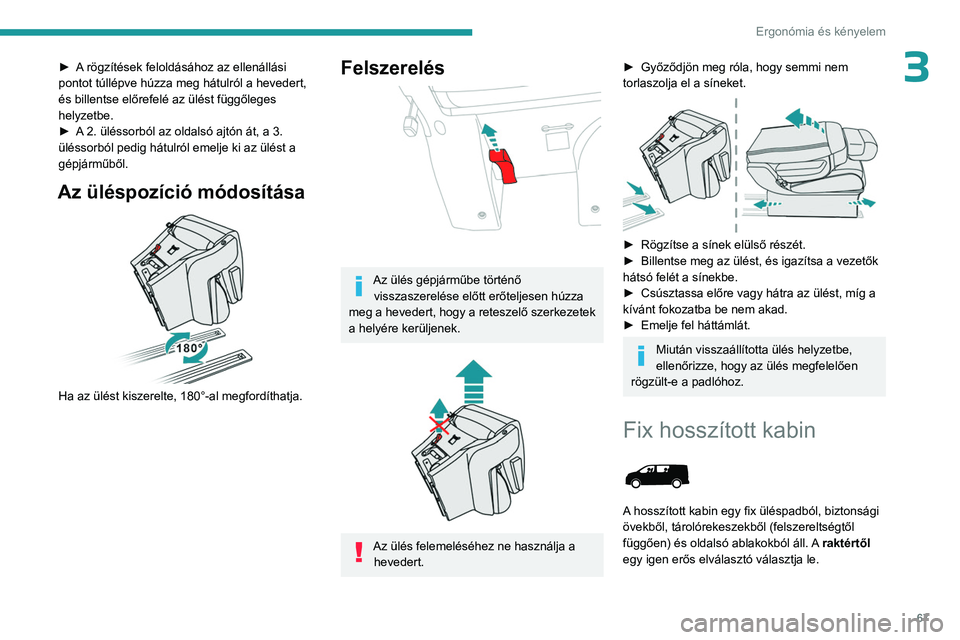

3► A rögzítések feloldásához az ellenállási
pontot túllépve húzza meg hátulról a hevedert,
és billentse előrefelé az ülést függőleges
helyzetbe.
â–º
A
2. üléssorból az oldalsó ajtón át, a 3.
üléssorból pedig hátulról emelje ki az ülést a
gépjárműből.
Az üléspozíció módosítása

Ha az ülést kiszerelte, 180°-al megfordíthatja.
Felszerelés

Az ülés gépjárműbe történő visszaszerelése előtt erőteljesen húzza
meg a hevedert, hogy a reteszelő szerkezetek
a helyére kerüljenek.


Az ülés felemeléséhez ne használja a hevedert.
► Győződjön meg róla, hogy semmi nem
torlaszolja el a síneket.


► Rögzítse a sínek elülső részét.
► Billentse meg az ülést, és igazítsa a vezetők
hátsó felét a sínekbe.
â–º

Csúsztassa előre vagy hátra az ülést, míg a
kívánt fokozatba be nem akad.
â–º


Emelje fel háttámlát.
Miután visszaállította ülés helyzetbe,
ellenőrizze, hogy az ülés megfelelően
rögzült-e a padlóhoz.
Fix hosszított kabin

A hosszított kabin egy fix üléspadból, biztonsági
övekből, tárolórekeszekből (felszereltségtől
függően) és oldalsó ablakokból áll. A raktértől
egy igen erős elválasztó választja le.

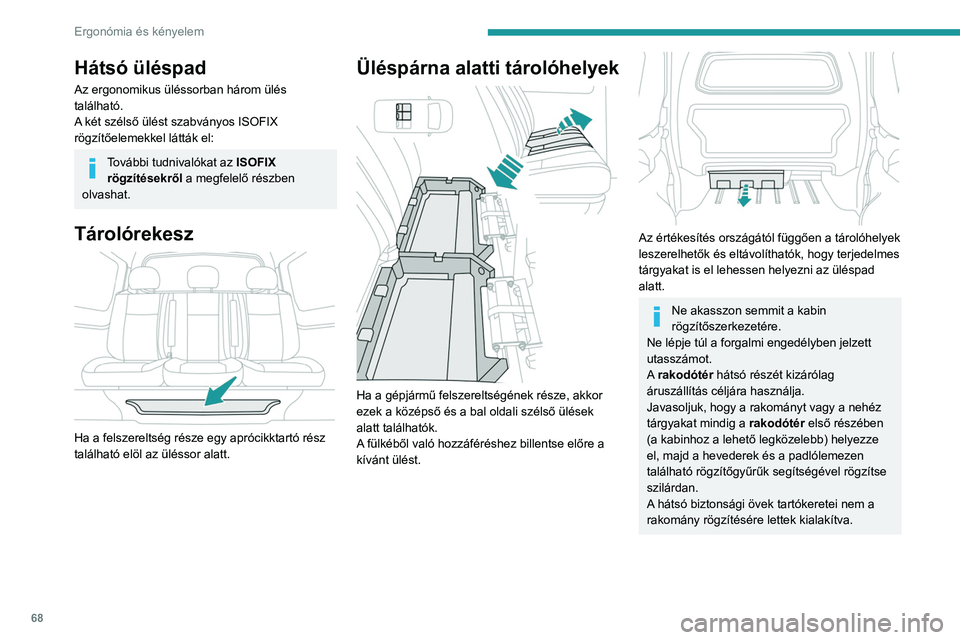

68
Ergonómia és kényelem
Hátsó üléspad
Az ergonomikus üléssorban három ülés
található.
A két szélső ülést szabványos ISOFIX
rögzítőelemekkel látták el:
További tudnivalókat az ISOFIX
rögzítésekről a megfelelő részben
olvashat.
Tárolórekesz

Ha a felszereltség része egy aprócikktartó rész
található elöl az üléssor alatt.
Üléspárna alatti tárolóhelyek

Ha a gépjármű felszereltségének része, akkor
ezek a középső és a bal oldali szélső ülések
alatt találhatók.
A fülkéből való hozzáféréshez billentse előre a
kívánt ülést.


Az értékesítés országától függően a tárolóhelyek
leszerelhetők és eltávolíthatók, hogy terjedelmes
tárgyakat is el lehessen helyezni az üléspad
alatt.
Ne akasszon semmit a kabin
rögzítőszerkezetére.
Ne lépje túl a forgalmi engedélyben jelzett
utasszámot.
A rakodótér hátsó részét kizárólag
áruszállítás céljára használja.
Javasoljuk, hogy a rakományt vagy a nehéz
tárgyakat mindig a rakodótér első részében
(a kabinhoz a lehető legközelebb) helyezze
el, majd a hevederek és a padlólemezen
található rögzítőgyűrűk segítségével rögzítse
szilárdan.
A hátsó biztonsági övek tartókeretei nem a
rakomány rögzítésére lettek kialakítva.
