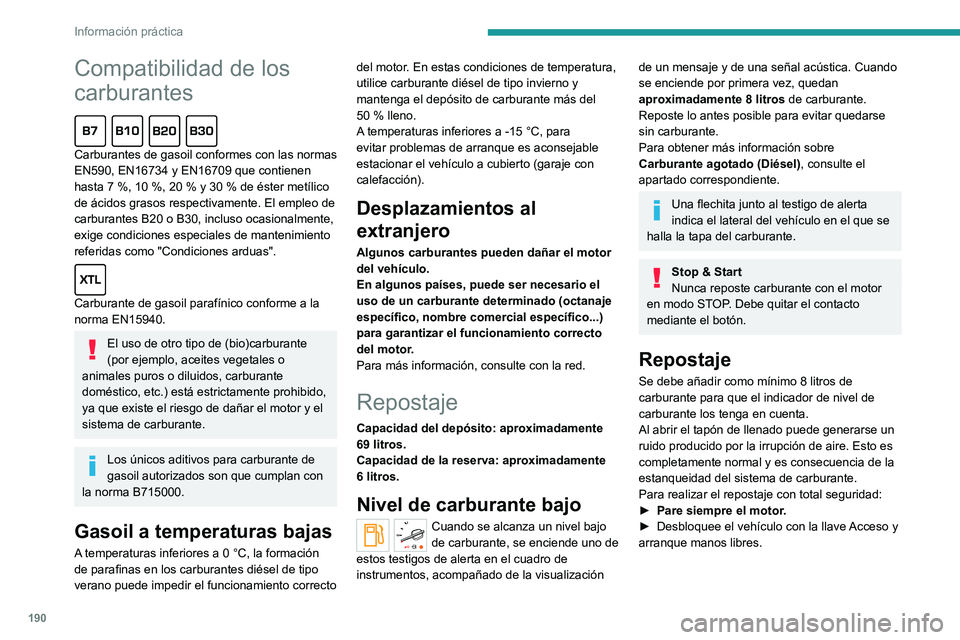

190
Información práctica
Compatibilidad de los
carburantes

Carburantes de gasoil conformes con las normas
EN590, EN16734 y EN16709 que contienen
hasta 7 %, 10 %, 20 % y 30 % de éster metílico
de ácidos grasos respectivamente. El empleo de
carburantes B20 o B30, incluso ocasionalmente,
exige condiciones especiales de mantenimiento
referidas como "Condiciones arduas".

Carburante de gasoil parafínico conforme a la
norma EN15940.
El uso de otro tipo de (bio)carburante
(por ejemplo, aceites vegetales o
animales puros o diluidos, carburante
doméstico, etc.) está estrictamente prohibido,
ya que existe el riesgo de dañar el motor y el
sistema de carburante.
Los únicos aditivos para carburante de
gasoil autorizados son que cumplan con
la norma B715000.
Gasoil a temperaturas bajas
A temperaturas inferiores a 0 °C, la formación
de parafinas en los carburantes diésel de tipo
verano puede impedir el funcionamiento correcto del motor
. En estas condiciones de temperatura,
utilice carburante diésel de tipo invierno y
mantenga el depósito de carburante más del
50 % lleno.
A temperaturas inferiores a -15 °C, para
evitar problemas de arranque es aconsejable
estacionar el vehículo a cubierto (garaje con
calefacción).
Desplazamientos al
extranjero
Algunos carburantes pueden dañar el motor
del vehículo.
En algunos países, puede ser necesario el
uso de un carburante determinado (octanaje
específico, nombre comercial específico...)
para garantizar el funcionamiento correcto
del motor.
Para más información, consulte con la red.
Repostaje
Capacidad del depósito: aproximadamente
69 litros.
Capacidad de la reserva: aproximadamente
6 litros.
Nivel de carburante bajo
Cuando se alcanza un nivel bajo
de carburante, se enciende uno de
estos testigos de alerta en el cuadro de
instrumentos, acompañado de la visualización
de un mensaje y de una señal acústica. Cuando
se enciende por primera vez, quedan
aproximadamente 8 litros de carburante.
Reposte lo antes posible para evitar quedarse
sin carburante.
Para obtener más información sobre
Carburante agotado (Diésel), consulte el
apartado correspondiente.
Una flechita junto al testigo de alerta
indica el lateral del vehículo en el que se
halla la tapa del carburante.
Stop & Start
Nunca reposte carburante con el motor
en modo STOP. Debe quitar el contacto
mediante el botón.
Repostaje
Se debe añadir como mínimo 8 litros de
carburante para que el indicador de nivel de
carburante los tenga en cuenta.
Al abrir el tapón de llenado puede generarse un
ruido producido por la irrupción de aire. Esto es
completamente normal y es consecuencia de la
estanqueidad del sistema de carburante.
Para realizar el repostaje con total seguridad:
â–º

Pare siempre el motor
.
â–º

Desbloquee el vehículo con la llave
Acceso y
arranque manos libres.

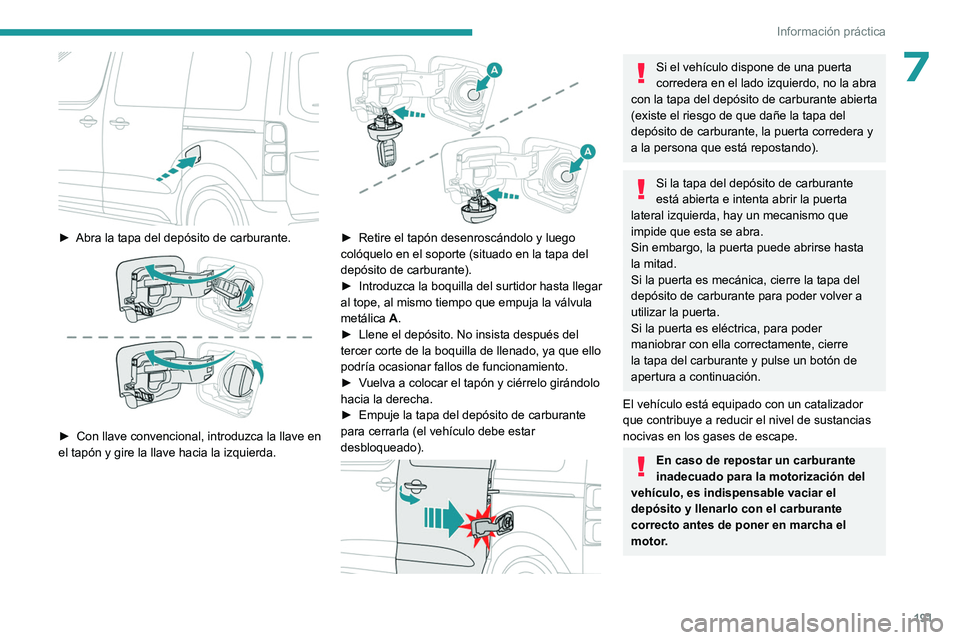

191
Información práctica
7

► Abra la tapa del depósito de carburante.

â–º Con llave convencional, introduzca la llave en
el tapón y gire la llave hacia la izquierda.


► Retire el tapón desenroscándolo y luego
colóquelo en el soporte (situado en la tapa del
depósito de carburante).
â–º

Introduzca la boquilla del surtidor hasta llegar
al tope, al mismo tiempo que empuja la válvula
metálica

A.
â–º

Llene el depósito. No insista después del
tercer corte de la boquilla de llenado, ya que ello
podría ocasionar fallos de funcionamiento.
â–º


V
uelva a colocar el tapón y ciérrelo girándolo
hacia la derecha.
â–º

Empuje la tapa del depósito de carburante
para cerrarla (el vehículo debe estar
desbloqueado).


Si el vehículo dispone de una puerta
corredera en el lado izquierdo, no la abra
con la tapa del depósito de carburante abierta
(existe el riesgo de que dañe la tapa del
depósito de carburante, la puerta corredera y
a la persona que está repostando).
Si la tapa del depósito de carburante
está abierta e intenta abrir la puerta
lateral izquierda, hay un mecanismo que
impide que esta se abra.
Sin embargo, la puerta puede abrirse hasta
la mitad.
Si la puerta es mecánica, cierre la tapa del
depósito de carburante para poder volver a
utilizar la puerta.
Si la puerta es eléctrica, para poder
maniobrar con ella correctamente, cierre
la tapa del carburante y pulse un botón de
apertura a continuación.
El vehículo está equipado con un catalizador
que contribuye a reducir el nivel de sustancias
nocivas en los gases de escape.
En caso de repostar un carburante
inadecuado para la motorización del
vehículo, es indispensable vaciar el
depósito y llenarlo con el carburante
correcto antes de poner en marcha el
motor.

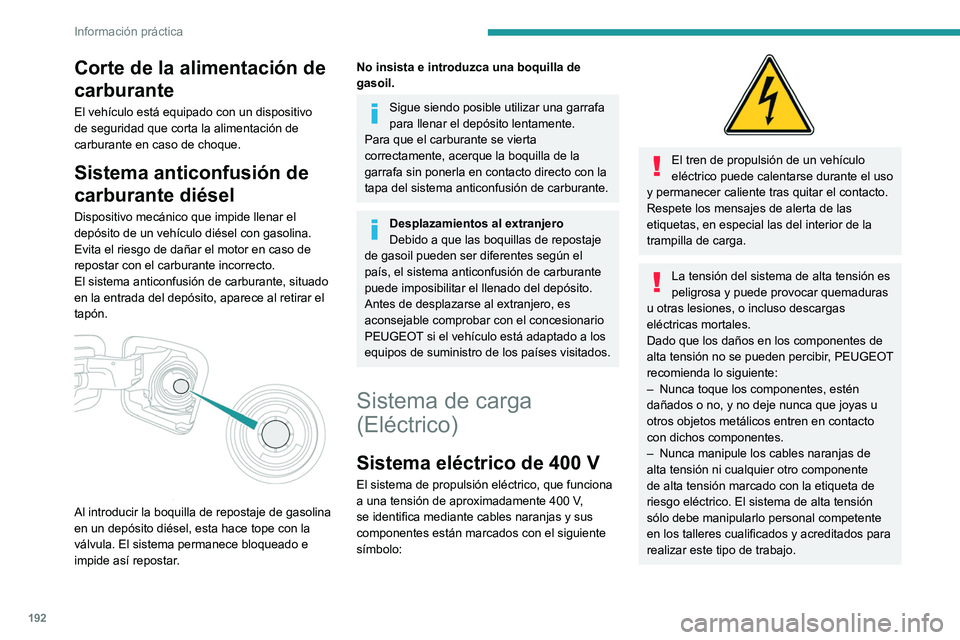

192
Información práctica
Corte de la alimentación de
carburante
El vehículo está equipado con un dispositivo
de seguridad que corta la alimentación de
carburante en caso de choque.
Sistema anticonfusión de
carburante diésel
Dispositivo mecánico que impide llenar el
depósito de un vehículo diésel con gasolina.
Evita el riesgo de dañar el motor en caso de
repostar con el carburante incorrecto.
El sistema anticonfusión de carburante, situado
en la entrada del depósito, aparece al retirar el
tapón.


Al introducir la boquilla de repostaje de gasolina
en un depósito diésel, esta hace tope con la
válvula. El sistema permanece bloqueado e
impide así repostar.
No insista e introduzca una boquilla de
gasoil.
Sigue siendo posible utilizar una garrafa
para llenar el depósito lentamente.
Para que el carburante se vierta
correctamente, acerque la boquilla de la
garrafa sin ponerla en contacto directo con la
tapa del sistema anticonfusión de carburante.
Desplazamientos al extranjero
Debido a que las boquillas de repostaje
de gasoil pueden ser diferentes según el
país, el sistema anticonfusión de carburante
puede imposibilitar el llenado del depósito.
Antes de desplazarse al extranjero, es
aconsejable comprobar con el concesionario
PEUGEOT si el vehículo está adaptado a los
equipos de suministro de los países visitados.
Sistema de carga
(Eléctrico)
Sistema eléctrico de 400 V
El sistema de propulsión eléctrico, que funciona
a una tensión de aproximadamente 400 V,
se identifica mediante cables naranjas y sus
componentes están marcados con el siguiente
símbolo:


El tren de propulsión de un vehículo
eléctrico puede calentarse durante el uso
y permanecer caliente tras quitar el contacto.
Respete los mensajes de alerta de las
etiquetas, en especial las del interior de la
trampilla de carga.
La tensión del sistema de alta tensión es
peligrosa y puede provocar quemaduras
u otras lesiones, o incluso descargas
eléctricas mortales.
Dado que los daños en los componentes de
alta tensión no se pueden percibir, PEUGEOT
recomienda lo siguiente:
–

Nunca toque los componentes, estén
dañados o no, y no deje nunca que joyas u
otros objetos metálicos entren en contacto
con dichos componentes.
–


Nunca manipule los cables naranjas de
alta tensión ni cualquier otro componente
de alta tensión marcado con la etiqueta de
riesgo eléctrico. El sistema de alta tensión
sólo debe manipularlo personal competente
en los talleres cualificados y acreditados para
realizar este tipo de trabajo.

193
Información práctica

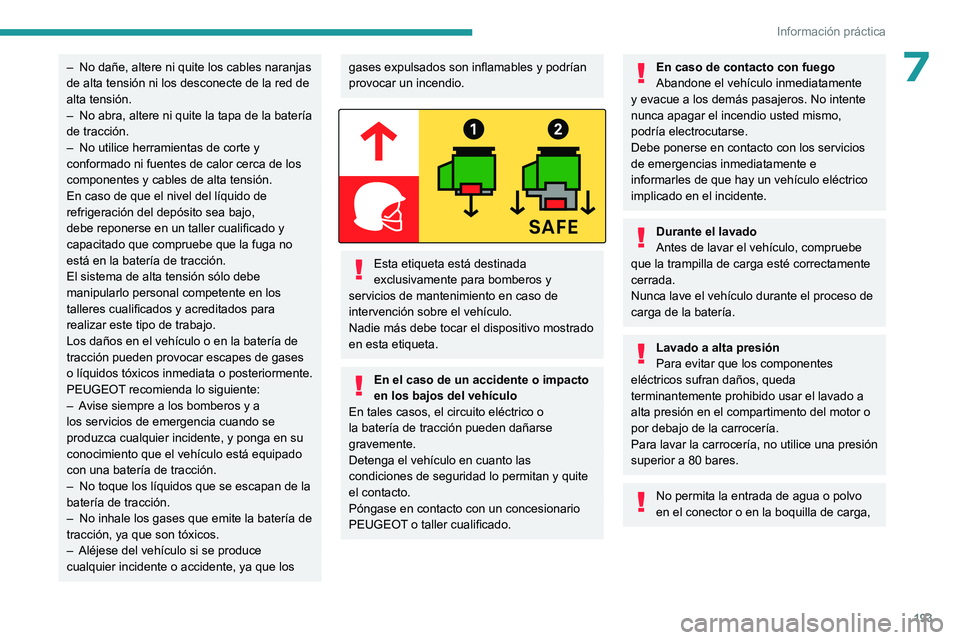

7– No dañe, altere ni quite los cables naranjas
de alta tensión ni los desconecte de la red de
alta tensión.
–

No abra, altere ni quite la tapa de la batería
de tracción.
–


No utilice herramientas de corte y
conformado ni fuentes de calor cerca de los
componentes y cables de alta tensión.
En caso de que el nivel del líquido de
refrigeración del depósito sea bajo,
debe reponerse en un taller cualificado y
capacitado que compruebe que la fuga no
está en la batería de tracción.
El sistema de alta tensión sólo debe
manipularlo personal competente en los
talleres cualificados y acreditados para
realizar este tipo de trabajo.
Los daños en el vehículo o en la batería de
tracción pueden provocar escapes de gases
o líquidos tóxicos inmediata o posteriormente.
PEUGEOT

recomienda lo siguiente:
–

A
vise siempre a los bomberos y a
los servicios de emergencia cuando se
produzca cualquier incidente, y ponga en su
conocimiento que el vehículo está equipado
con una batería de tracción.
–

No toque los líquidos que se escapan de la
batería de tracción.
–


No inhale los gases que emite la batería de
tracción, ya que son tóxicos.
–


Aléjese del vehículo si se produce
cualquier incidente o accidente, ya que los
gases expulsados son inflamables y podrían
provocar un incendio.


Esta etiqueta está destinada
exclusivamente para bomberos y
servicios de mantenimiento en caso de
intervención sobre el vehículo.
Nadie más debe tocar el dispositivo mostrado
en esta etiqueta.
En el caso de un accidente o impacto
en los bajos del vehículo
En tales casos, el circuito eléctrico o
la batería de tracción pueden dañarse
gravemente.
Detenga el vehículo en cuanto las
condiciones de seguridad lo permitan y quite
el contacto.
Póngase en contacto con un concesionario
PEUGEOT o taller cualificado.
En caso de contacto con fuego
Abandone el vehículo inmediatamente
y evacue a los demás pasajeros. No intente
nunca apagar el incendio usted mismo,
podría electrocutarse.
Debe ponerse en contacto con los servicios
de emergencias inmediatamente e
informarles de que hay un vehículo eléctrico
implicado en el incidente.
Durante el lavado
Antes de lavar el vehículo, compruebe
que la trampilla de carga esté correctamente
cerrada.
Nunca lave el vehículo durante el proceso de
carga de la batería.
Lavado a alta presión
Para evitar que los componentes
eléctricos sufran daños, queda
terminantemente prohibido usar el lavado a
alta presión en el compartimento del motor o
por debajo de la carrocería.
Para lavar la carrocería, no utilice una presión
superior a 80 bares.
No permita la entrada de agua o polvo
en el conector o en la boquilla de carga,

194
Información práctica
de lo contrario podría electrocutarse o
provocar un incendio.
No conecte ni desconecte nunca la boquilla o
el cable de carga con las manos húmedas, de
lo contrario podría electrocutarse.
Batería de tracción
Esta batería almacena la energía que alimenta
el motor eléctrico y el equipamiento de
confort térmico en el habitáculo. Se descarga
con el uso, y, por tanto, debe recargarse
periódicamente. No es necesario esperar a que
la batería de tracción llegue al nivel de reserva
para recargarla.
La autonomía de la batería puede variar según
el tipo de conducción, la ruta, el empleo del
equipamiento de confort térmico y la antigüedad
de los componentes.
La vida útil de la batería de tracción
depende de varios factores, como las
condiciones climáticas, la distancia recorrida
y la frecuencia de carga rápida.
Para preservar el kilometraje del
vehículo y la vida útil de la batería de
tracción, PEUGEOT recomienda lo siguiente:
–

No realice una carga completa diaria de
la batería del vehículo eléctrico (cargue la
batería de tracción por debajo del 80

% con la
máxima frecuencia posible).
– No deje que la batería se descargue
completamente.
–

No inmovilice el vehículo durante mucho
tiempo (más de 12

horas) si el nivel de carga
de la batería de tracción es bajo o alto. Se
recomienda un nivel de carga de entre el 20
y el 40
%.
–

Limite el uso de la carga rápida.
–


No exponga el vehículo a temperaturas
inferiores a -30

ºC ni superiores a +60 ºC
durante más de 24
horas.
–

Evite cargar el vehículo a bajas
temperaturas (salvo si el vehículo ha estado
circulando durante más de 20

minutos) ni a
temperaturas superiores a +30
ºC.
–

No use la batería de tracción del vehículo
como un generador de energía.
–


No use un generador para cargar la batería
de tracción del vehículo.
En caso de daños en la batería de
tracción
Está terminantemente prohibido que realice
reparaciones en el vehículo usted mismo.
No toque nunca los líquidos procedentes de
la batería. En caso de contacto con estos
productos, lave la zona afectada con agua
abundante y contacte con un médico lo antes
posible.
Acuda a un concesionario autorizado
PEUGEOT o taller cualificado para proceder
a la revisión del sistema.
Desechado de la batería de tracción
La batería de tracción está diseñada para
ofrecer la misma vida útil que el vehículo,
siempre que se sigan las recomendaciones de
PEUGEOT.
Si es necesario reemplazar la batería, póngase
en contacto con un concesionario PEUGEOT
para que le proporcione las instrucciones para
desecharla. Si se desecha incorrectamente,
puede entrañar riesgos de quemaduras graves,
descargas eléctricas y daños al medio ambiente.
En virtud de la normativa, PEUGEOT garantiza
una segunda vida útil o el reciclaje de este
componente en colaboración con operadores
cualificados.
Conectores de carga y
testigos


1. Conectores de carga (Eléctrico)

195
Información práctica

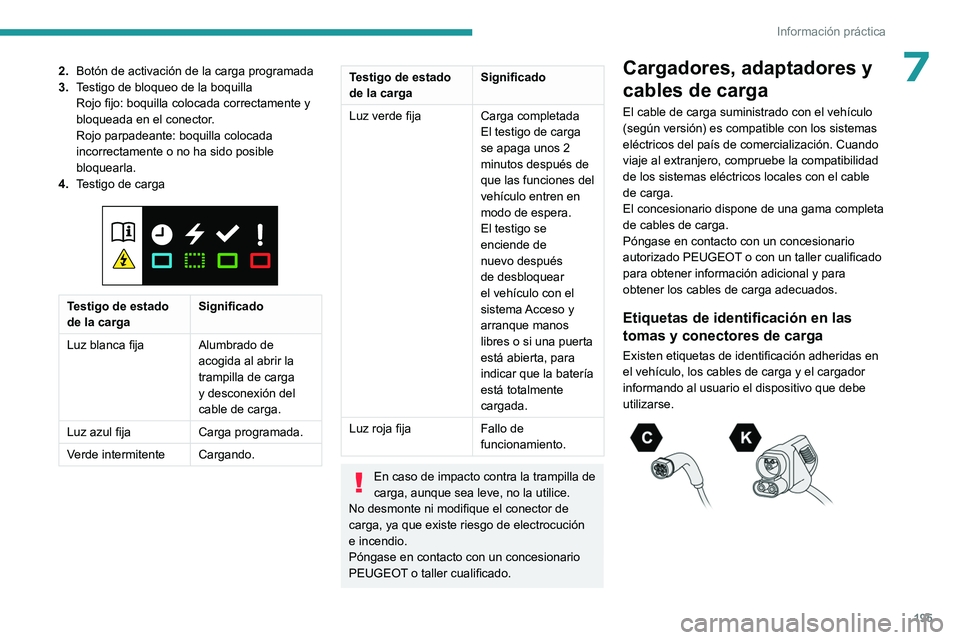

72.Botón de activación de la carga programada
3. Testigo de bloqueo de la boquilla
Rojo fijo: boquilla colocada correctamente y
bloqueada en el conector.
Rojo parpadeante: boquilla colocada
incorrectamente o no ha sido posible
bloquearla.
4. Testigo de carga


Testigo de estado
de la carga Significado
Luz blanca fija Alumbrado de
acogida al abrir la
trampilla de carga
y desconexión del
cable de carga.
Luz azul fija Carga programada.
Verde intermitente Cargando.
Testigo de estado
de la carga Significado
Luz verde fija Carga completada
El testigo de carga
se apaga unos 2
minutos después de
que las funciones del
vehículo entren en
modo de espera.
El testigo se
enciende de
nuevo después
de desbloquear
el vehículo con el
sistema Acceso y
arranque manos
libres o si una puerta
está abierta, para
indicar que la batería
está totalmente
cargada.
Luz roja fija Fallo de
funcionamiento.
En caso de impacto contra la trampilla de
carga, aunque sea leve, no la utilice.
No desmonte ni modifique el conector de
carga, ya que existe riesgo de electrocución
e incendio.
Póngase en contacto con un concesionario
PEUGEOT o taller cualificado.
Cargadores, adaptadores y
cables de carga
El cable de carga suministrado con el vehículo
(según versión) es compatible con los sistemas
eléctricos del país de comercialización. Cuando
viaje al extranjero, compruebe la compatibilidad
de los sistemas eléctricos locales con el cable
de carga.
El concesionario dispone de una gama completa
de cables de carga.
Póngase en contacto con un concesionario
autorizado PEUGEOT o con un taller cualificado
para obtener información adicional y para
obtener los cables de carga adecuados.
Etiquetas de identificación en las
tomas y conectores de carga
Existen etiquetas de identificación adheridas en
el vehículo, los cables de carga y el cargador
informando al usuario el dispositivo que debe
utilizarse.

196
Información práctica

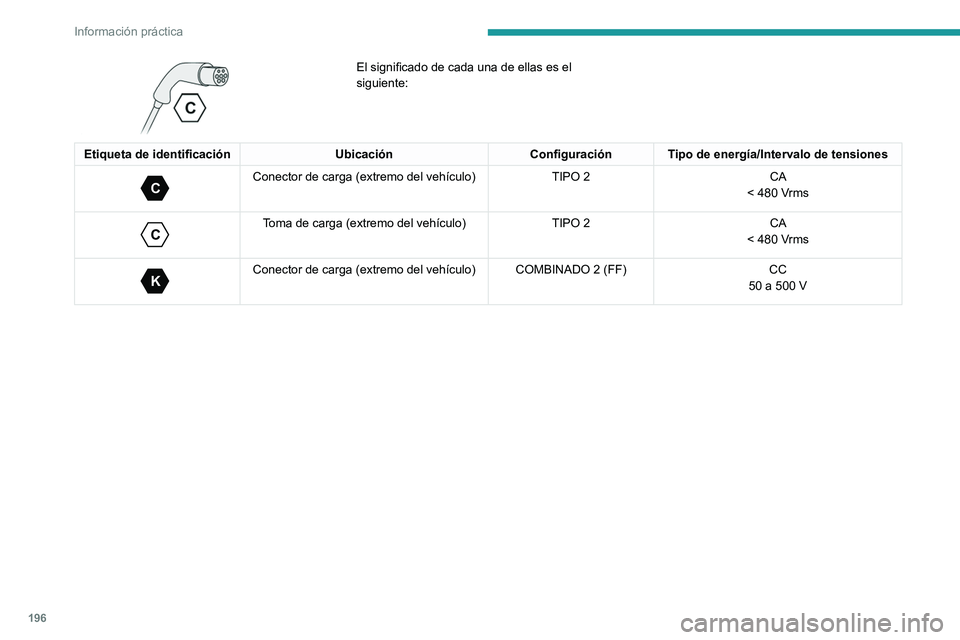

El significado de cada una de ellas es el
siguiente:
Etiqueta de identificaciónUbicaciónConfiguraciónTipo de energía/Intervalo de tensiones
C
Conector de carga (extremo del vehículo) TIPO 2CA
< 480 Vrms

C
Toma de carga (extremo del vehículo) TIPO 2CA
< 480 Vrms

K
Conector de carga (extremo del vehículo) COMBINADO 2 (FF) CC
50 a 500 V

197
Información práctica

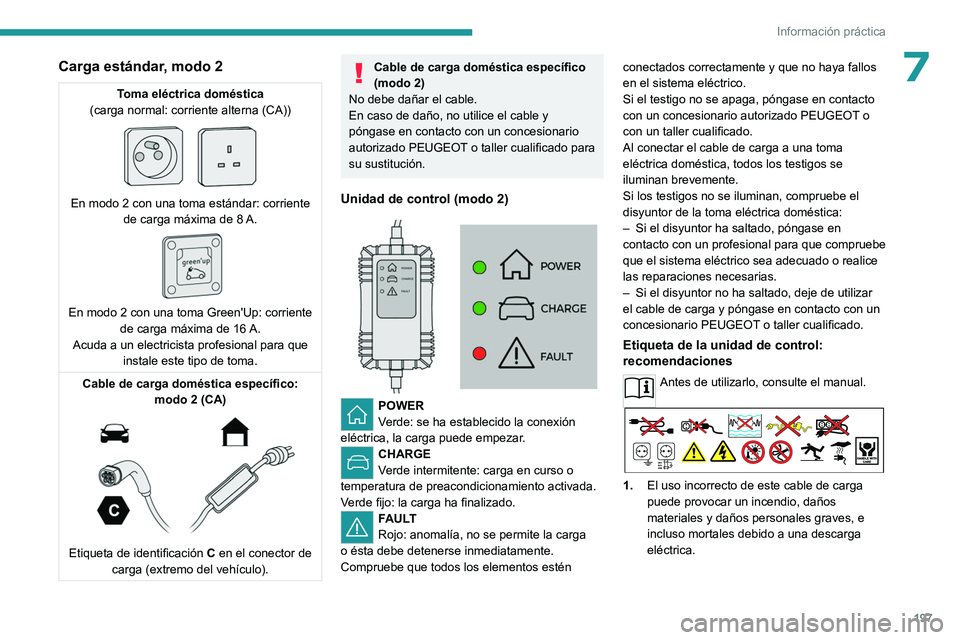

7Carga estándar, modo 2
Toma eléctrica doméstica
(carga normal: corriente alterna (CA))


En modo 2 con una toma estándar: corriente de carga máxima de 8 A.

En modo 2 con una toma Green'Up: corriente de carga máxima de 16 A.
Acuda a un electricista profesional para que instale este tipo de toma.
Cable de carga doméstica específico: modo 2 (CA)


Etiqueta de identificación C en el conector de
carga (extremo del vehículo).
Cable de carga doméstica específico
(modo 2)
No debe dañar el cable.
En caso de daño, no utilice el cable y
póngase en contacto con un concesionario
autorizado PEUGEOT o taller cualificado para
su sustitución.
Unidad de control (modo 2)


POWER
Verde: se ha establecido la conexión
eléctrica, la carga puede empezar.
CHARGE
Verde intermitente: carga en curso o
temperatura de preacondicionamiento activada.
Verde fijo: la carga ha finalizado.
FAULT
Rojo: anomalía, no se permite la carga
o ésta debe detenerse inmediatamente.
Compruebe que todos los elementos estén conectados correctamente y que no haya fallos
en el sistema eléctrico.
Si el testigo no se apaga, póngase en contacto
con un concesionario autorizado PEUGEOT o
con un taller cualificado.
Al conectar el cable de carga a una toma
eléctrica doméstica, todos los testigos se
iluminan brevemente.
Si los testigos no se iluminan, compruebe el
disyuntor de la toma eléctrica doméstica:
–

Si el disyuntor ha saltado, póngase en
contacto con
un profesional para que compruebe
que el sistema eléctrico sea adecuado o realice
las reparaciones necesarias.
–
Si el disyuntor no ha saltado, deje de utilizar
el cable de carga y póngase en contacto con un
concesionario PEUGEOT
o taller cualificado.
Etiqueta de la unidad de control:
recomendaciones
Antes de utilizarlo, consulte el manual.
1.
El uso incorrecto de este cable de carga
puede provocar un incendio, daños
materiales y daños personales graves, e
incluso mortales debido a una descarga
eléctrica.

198
Información práctica

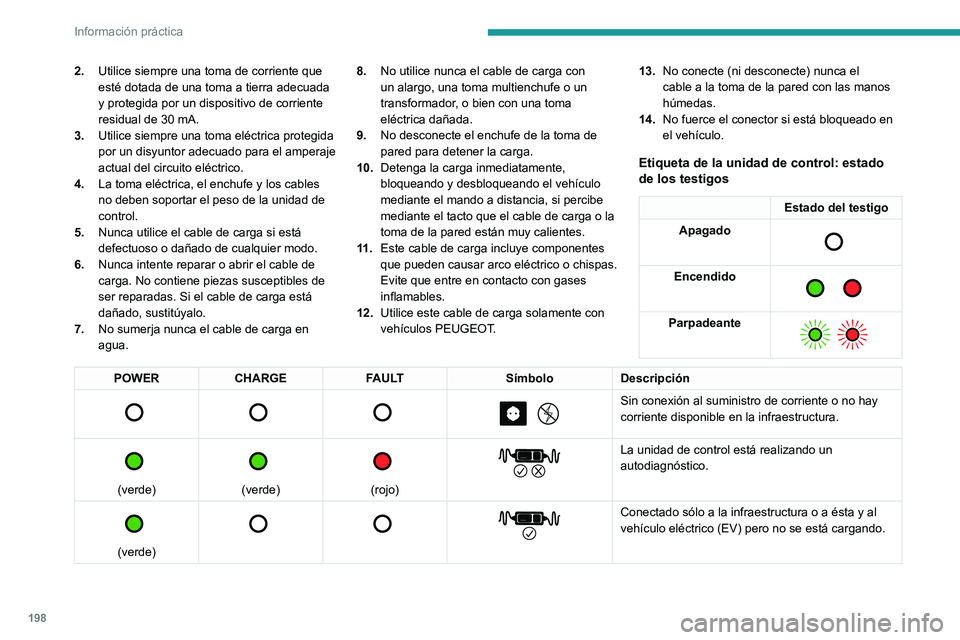

2.Utilice siempre una toma de corriente que
esté dotada de una toma a tierra adecuada
y protegida por un dispositivo de corriente
residual de 30 mA.
3. Utilice siempre una toma eléctrica protegida
por un disyuntor adecuado para el amperaje
actual del circuito eléctrico.
4. La toma eléctrica, el enchufe y los cables
no deben soportar el peso de la unidad de
control.
5. Nunca utilice el cable de carga si está
defectuoso o dañado de cualquier modo.
6. Nunca intente reparar o abrir el cable de
carga. No contiene piezas susceptibles de
ser reparadas. Si el cable de carga está
dañado, sustitúyalo.
7. No sumerja nunca el cable de carga en
agua. 8.
No utilice nunca el cable de carga con
un alargo, una toma multienchufe o un
transformador, o bien con una toma
eléctrica dañada.
9. No desconecte el enchufe de la toma de
pared para detener la carga.
10. Detenga la carga inmediatamente,
bloqueando y desbloqueando el vehículo
mediante el mando a distancia, si percibe
mediante el tacto que el cable de carga o la
toma de la pared están muy calientes.
11 . Este cable de carga incluye componentes
que pueden causar arco eléctrico o chispas.
Evite que entre en contacto con gases
inflamables.
12. Utilice este cable de carga solamente con
vehículos PEUGEOT. 13.
No conecte (ni desconecte) nunca el
cable a la toma de la pared con las manos
húmedas.
14. No fuerce el conector si está bloqueado en
el vehículo.
Etiqueta de la unidad de control: estado
de los testigos
Estado del testigo
Apagado

Encendido

Parpadeante

POWER CHARGE FAULT SímboloDescripción

Sin conexión al suministro de corriente o no hay
corriente disponible en la infraestructura.


(verde)


(verde)


(rojo)


La unidad de control está realizando un
autodiagnóstico.


(verde)


Conectado sólo a la infraestructura o a ésta y al
vehículo eléctrico (EV) pero no se está cargando.
