PEUGEOT EXPERT 2023 Manuale duso (in Italian)

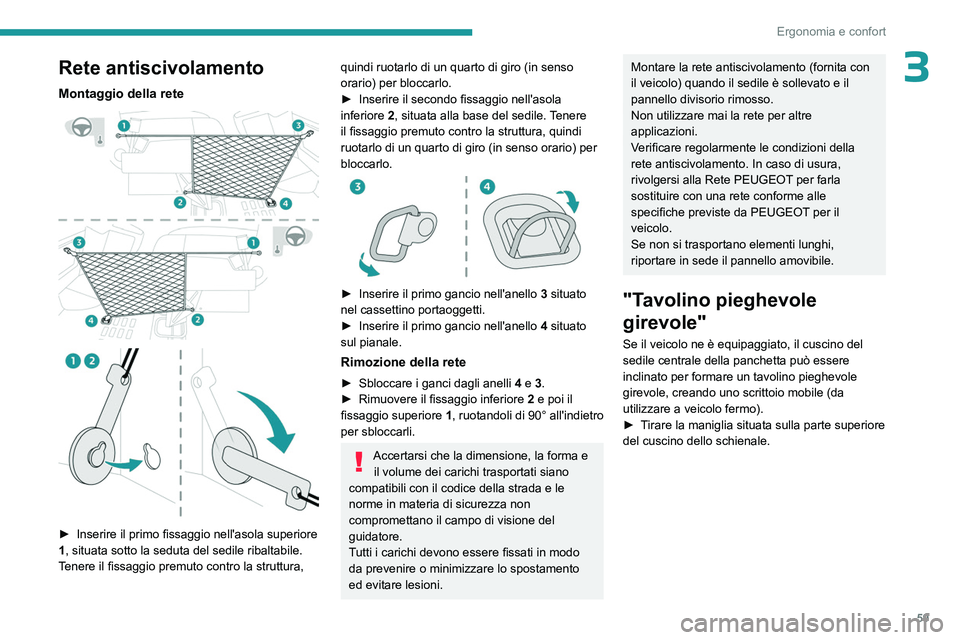

59
Ergonomia e confort
3Rete antiscivolamento
Montaggio della rete



► Inserire il primo fissaggio nell'asola superiore
1 , situata sotto la seduta del sedile ribaltabile.
Tenere il fissaggio premuto contro la struttura,
quindi ruotarlo di un quarto di giro (in senso
orario) per bloccarlo.
►

Inserire il secondo fissaggio nell'asola
inferiore 2

, situata alla base del sedile. Tenere
il fissaggio premuto contro la struttura, quindi
ruotarlo di un quarto di giro (in senso orario) per
bloccarlo.


► Inserire il primo gancio nell'anello 3 situato
nel cassettino portaoggetti.
►

Inserire il primo gancio nell'anello 4

situato
sul pianale.
Rimozione della rete
► Sbloccare i ganci dagli anelli 4 e 3.
► Rimuovere il fissaggio inferiore 2
e poi il
fissaggio superiore 1, ruotandoli di 90° all'indietro
per sbloccarli.
Accertarsi che la dimensione, la forma e il volume dei carichi trasportati siano
compatibili con il codice della strada e le
norme in materia di sicurezza non
compromettano il campo di visione del
guidatore.
Tutti i carichi devono essere fissati in modo
da prevenire o minimizzare lo spostamento
ed evitare lesioni.
Montare la rete antiscivolamento (fornita con
il veicolo) quando il sedile è sollevato e il
pannello divisorio rimosso.
Non utilizzare mai la rete per altre
applicazioni.
Verificare regolarmente le condizioni della
rete antiscivolamento. In caso di usura,
rivolgersi alla Rete PEUGEOT per farla
sostituire con una rete conforme alle
specifiche previste da PEUGEOT per il
veicolo.
Se non si trasportano elementi lunghi,
riportare in sede il pannello amovibile.
"Tavolino pieghevole
girevole"
Se il veicolo ne è equipaggiato, il cuscino del
sedile centrale della panchetta può essere
inclinato per formare un tavolino pieghevole
girevole, creando uno scrittoio mobile (da
utilizzare a veicolo fermo).
►

T
irare la maniglia situata sulla parte superiore
del cuscino dello schienale.

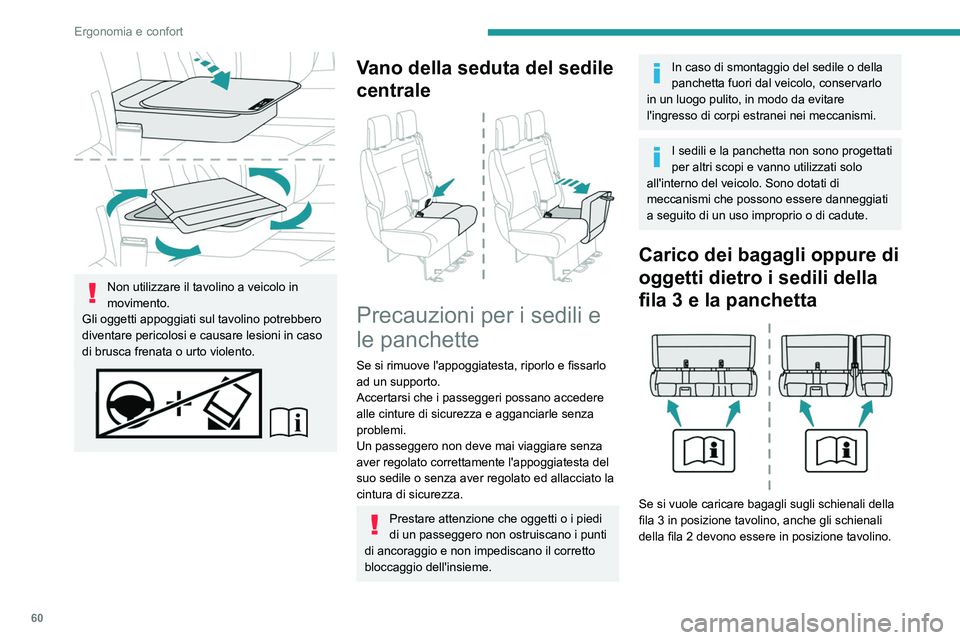

60
Ergonomia e confort

Non utilizzare il tavolino a veicolo in
movimento.
Gli oggetti appoggiati sul tavolino potrebbero
diventare pericolosi e causare lesioni in caso
di brusca frenata o urto violento.
Vano della seduta del sedile
centrale


Precauzioni per i sedili e
le panchette
Se si rimuove l'appoggiatesta, riporlo e fissarlo
ad un supporto.
Accertarsi che i passeggeri possano accedere
alle cinture di sicurezza e agganciarle senza
problemi.
Un passeggero non deve mai viaggiare senza
aver regolato correttamente l'appoggiatesta del
suo sedile o senza aver regolato ed allacciato la
cintura di sicurezza.
Prestare attenzione che oggetti o i piedi
di un passeggero non ostruiscano i punti
di ancoraggio e non impediscano il corretto
bloccaggio dell'insieme.
In caso di smontaggio del sedile o della
panchetta fuori dal veicolo, conservarlo
in un luogo pulito, in modo da evitare
l'ingresso di corpi estranei nei meccanismi.
I sedili e la panchetta non sono progettati
per altri scopi e vanno utilizzati solo
all'interno del veicolo. Sono dotati di
meccanismi che possono essere danneggiati
a seguito di un uso improprio o di cadute.
Carico dei bagagli oppure di
oggetti dietro i sedili della
fila 3 e la panchetta


Se si vuole caricare bagagli sugli schienali della
fila 3 in posizione tavolino, anche gli schienali
della fila
2 devono essere in posizione tavolino.

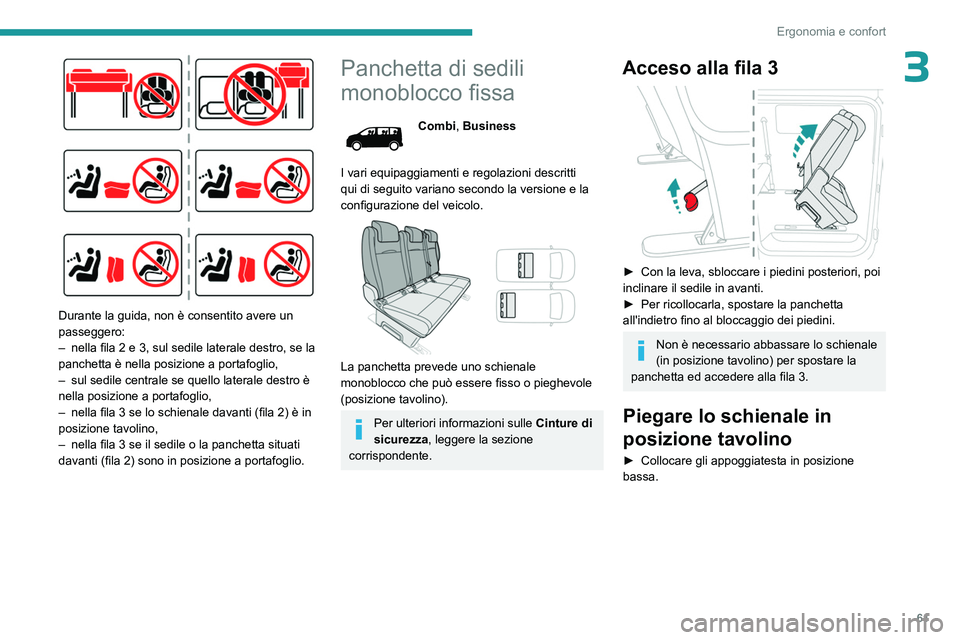

61
Ergonomia e confort
3

Durante la guida, non è consentito avere un
passeggero:
–
nella fila 2 e 3, sul sedile laterale destro, se la
panchetta è nella posizione a portafoglio,
–


sul sedile centrale se quello laterale destro è
nella posizione a portafoglio,
–


nella fila 3 se lo schienale davanti (fila 2) è in
posizione tavolino,
–


nella fila 3 se il sedile o la panchetta situati
davanti (fila 2) sono in posizione a portafoglio.
Panchetta di sedili
monoblocco fissa
Combi, Business
I vari equipaggiamenti e regolazioni descritti
qui di seguito variano secondo la versione e la
configurazione del veicolo.


La panchetta prevede uno schienale
monoblocco che può essere fisso o pieghevole
(posizione tavolino).
Per ulteriori informazioni sulle Cinture di
sicurezza, leggere la sezione
corrispondente.
Acceso alla fila 3

► Con la leva, sbloccare i piedini posteriori, poi
inclinare il sedile in avanti.
►

Per ricollocarla, spostare la panchetta
all'indietro fino al bloccaggio dei piedini.
Non è necessario abbassare lo schienale
(in posizione tavolino) per spostare la
panchetta ed accedere alla fila 3.
Piegare lo schienale in
posizione tavolino
► Collocare gli appoggiatesta in posizione
bassa.

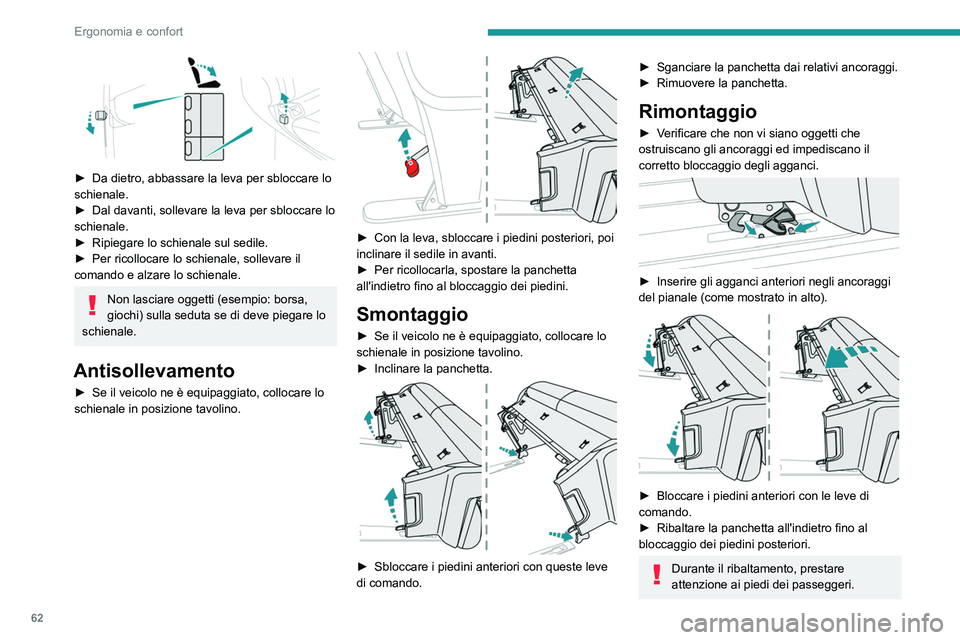

62
Ergonomia e confort

► Da dietro, abbassare la leva per sbloccare lo
schienale.
►

Dal davanti, sollevare la leva per sbloccare lo
schienale.
►


Ripiegare lo schienale sul sedile.
►


Per ricollocare lo schienale, sollevare il
comando e alzare lo schienale.
Non lasciare oggetti (esempio: borsa,
giochi) sulla seduta se di deve piegare lo
schienale.
Antisollevamento
► Se il veicolo ne è equipaggiato, collocare lo
schienale in posizione tavolino.


► Con la leva, sbloccare i piedini posteriori, poi
inclinare il sedile in avanti.
►

Per ricollocarla, spostare la panchetta
all'indietro fino al bloccaggio dei piedini.
Smontaggio
► Se il veicolo ne è equipaggiato, collocare lo
schienale in posizione tavolino.
►

Inclinare la panchetta.

► Sbloccare i piedini anteriori con queste leve
di comando.
► Sganciare la panchetta dai relativi ancoraggi.
► Rimuovere la panchetta.
Rimontaggio
► Verificare che non vi siano oggetti che
ostruiscano gli ancoraggi ed impediscano il
corretto bloccaggio degli agganci.


► Inserire gli agganci anteriori negli ancoraggi
del pianale (come mostrato in alto).


► Bloccare i piedini anteriori con le leve di
comando.
►

Ribaltare la panchetta all'indietro fino al
bloccaggio dei piedini posteriori.
Durante il ribaltamento, prestare
attenzione ai piedi dei passeggeri.

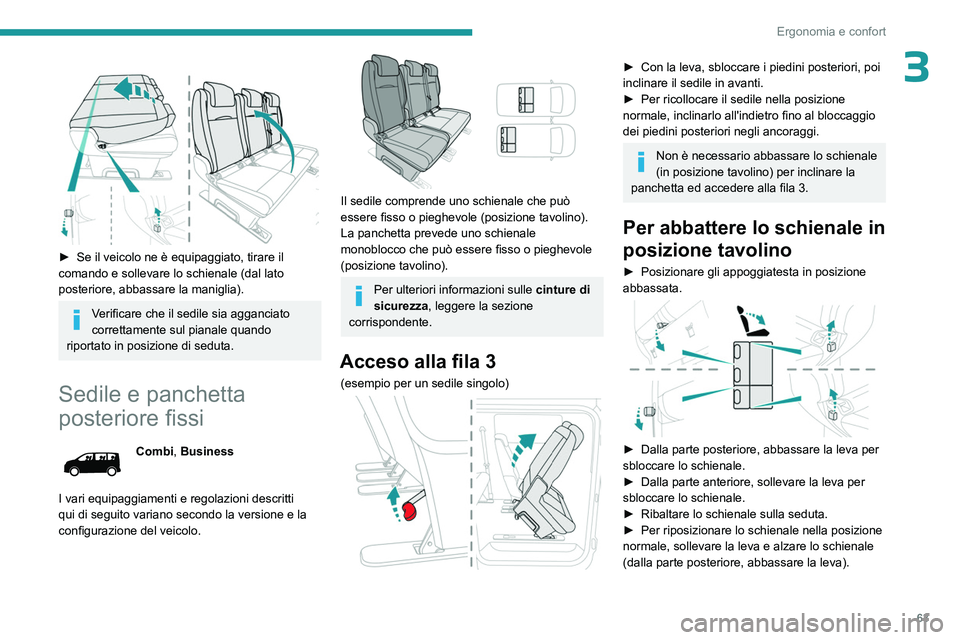

63
Ergonomia e confort
3

► Se il veicolo ne è equipaggiato, tirare il
comando e sollevare lo schienale (dal lato
posteriore, abbassare la maniglia).
Verificare che il sedile sia agganciato
correttamente sul pianale quando
riportato in posizione di seduta.
Sedile e panchetta
posteriore fissi
Combi, Business
I vari equipaggiamenti e regolazioni descritti
qui di seguito variano secondo la versione e la
configurazione del veicolo.


Il sedile comprende uno schienale che può
essere fisso o pieghevole (posizione tavolino).
La panchetta prevede uno schienale
monoblocco che può essere fisso o pieghevole
(posizione tavolino).
Per ulteriori informazioni sulle cinture di
sicurezza, leggere la sezione
corrispondente.
Acceso alla fila 3
(esempio per un sedile singolo)

► Con la leva, sbloccare i piedini posteriori, poi
inclinare il sedile in avanti.
►

Per ricollocare il sedile nella posizione
normale, inclinarlo all'indietro fino al bloccaggio
dei piedini posteriori negli ancoraggi.
Non è necessario abbassare lo schienale
(in posizione tavolino) per inclinare la
panchetta ed accedere alla fila 3.
Per abbattere lo schienale in
posizione tavolino
► Posizionare gli appoggiatesta in posizione
abbassata.


► Dalla parte posteriore, abbassare la leva per
sbloccare lo schienale.
►

Dalla parte anteriore, sollevare la leva per
sbloccare lo schienale.
►


Ribaltare lo schienale sulla seduta.
►


Per riposizionare lo schienale nella posizione
normale, sollevare la leva e alzare lo schienale
(dalla parte posteriore, abbassare la leva).

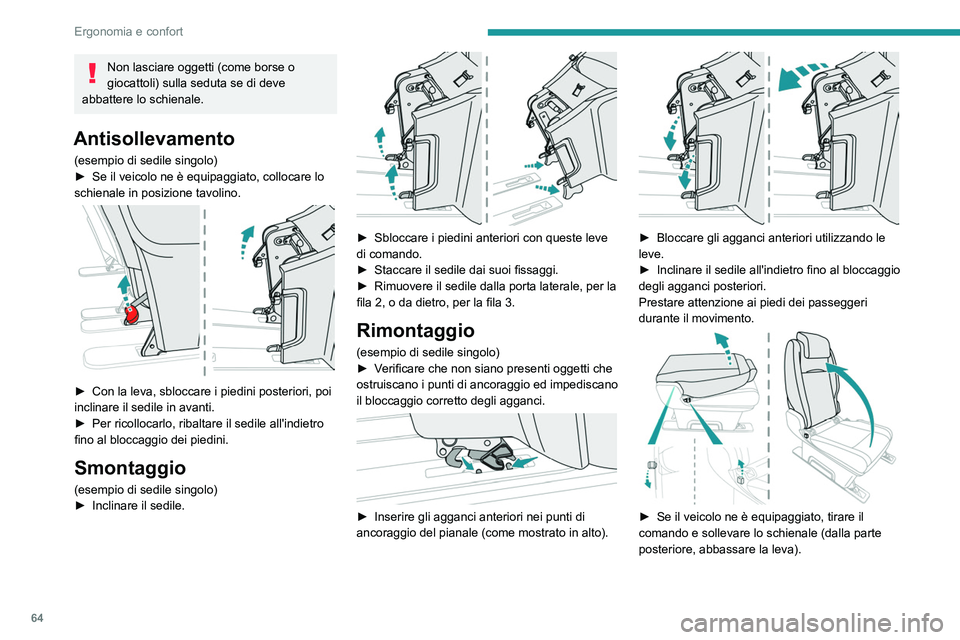

64
Ergonomia e confort
Non lasciare oggetti (come borse o
giocattoli) sulla seduta se di deve
abbattere lo schienale.
Antisollevamento
(esempio di sedile singolo)
► Se il veicolo ne è equipaggiato, collocare lo
schienale in posizione tavolino.


► Con la leva, sbloccare i piedini posteriori, poi
inclinare il sedile in avanti.
►

Per ricollocarlo, ribaltare il sedile all'indietro
fino al bloccaggio dei piedini.
Smontaggio
(esempio di sedile singolo)
► Inclinare il sedile.

► Sbloccare i piedini anteriori con queste leve
di comando.
►

Staccare il sedile dai suoi fissaggi.
►


Rimuovere il sedile dalla porta laterale, per la
fila

2, o da dietro, per la fila 3.
Rimontaggio
(esempio di sedile singolo)
► V erificare che non siano presenti oggetti che
ostruiscano i punti di ancoraggio ed impediscano
il bloccaggio corretto degli agganci.


► Inserire gli agganci anteriori nei punti di
ancoraggio del pianale (come mostrato in alto).


► Bloccare gli agganci anteriori utilizzando le
leve.
►

Inclinare il sedile all'indietro fino al bloccaggio
degli agganci posteriori.
Prestare attenzione ai piedi dei passeggeri
durante il movimento.


► Se il veicolo ne è equipaggiato, tirare il
comando e sollevare lo schienale (dalla parte
posteriore, abbassare la leva).

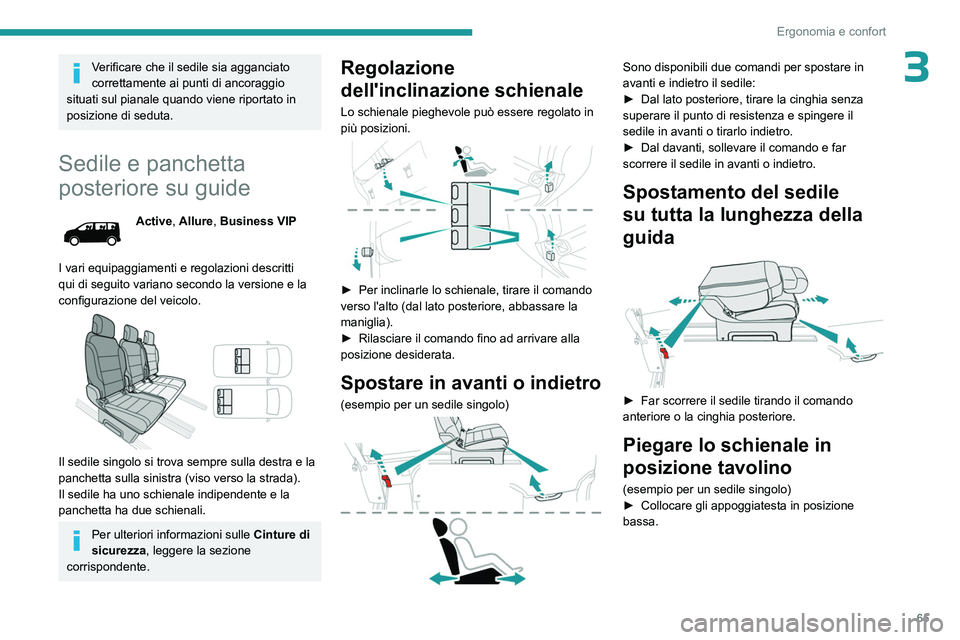

65
Ergonomia e confort
3Verificare che il sedile sia agganciato
correttamente ai punti di ancoraggio
situati sul pianale quando viene riportato in
posizione di seduta.
Sedile e panchetta
posteriore su guide
Active, Allure, Business VIP
I vari equipaggiamenti e regolazioni descritti
qui di seguito variano secondo la versione e la
configurazione del veicolo.


Il sedile singolo si trova sempre sulla destra e la
panchetta sulla sinistra (viso verso la strada).
Il sedile ha uno schienale indipendente e la
panchetta ha due schienali.
Per ulteriori informazioni sulle Cinture di
sicurezza, leggere la sezione
corrispondente.
Regolazione
dell'inclinazione schienale
Lo schienale pieghevole può essere regolato in
più posizioni.


► Per inclinarle lo schienale, tirare il comando
verso l'alto (dal lato posteriore, abbassare la
maniglia).
►

Rilasciare il comando fino ad arrivare alla
posizione desiderata.
Spostare in avanti o indietro
(esempio per un sedile singolo)

Sono disponibili due comandi per spostare in
avanti e indietro il sedile:
►

Dal lato posteriore, tirare la cinghia senza
superare il punto di resistenza e spingere il
sedile in avanti o tirarlo indietro.
►


Dal davanti, sollevare il comando e far
scorrere il sedile in avanti o indietro.
Spostamento del sedile
su tutta la lunghezza della
guida


► Far scorrere il sedile tirando il comando
anteriore o la cinghia posteriore.
Piegare lo schienale in
posizione tavolino
(esempio per un sedile singolo)
► Collocare gli appoggiatesta in posizione
bassa.

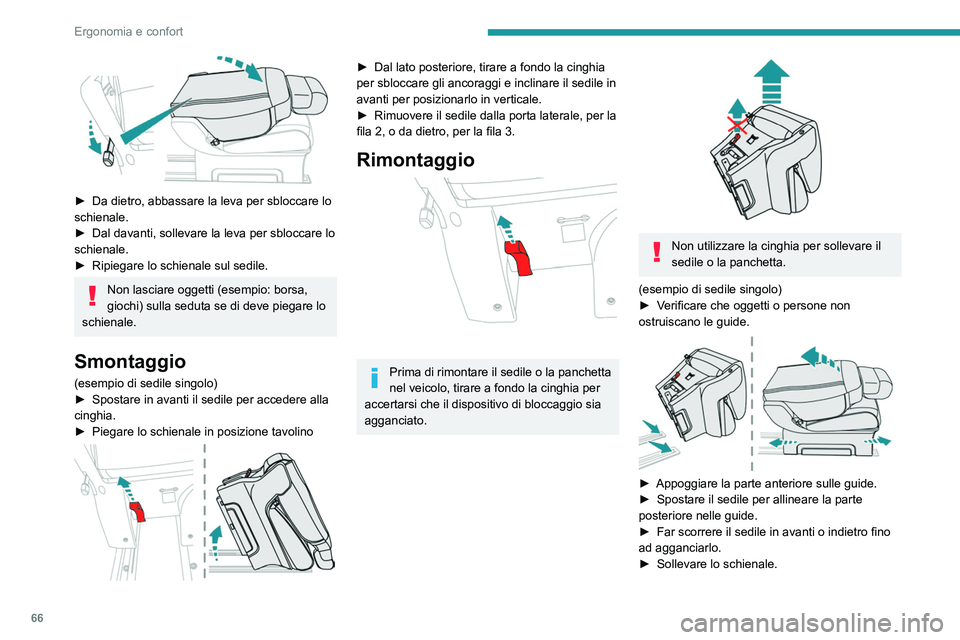

66
Ergonomia e confort

► Da dietro, abbassare la leva per sbloccare lo
schienale.
►

Dal davanti, sollevare la leva per sbloccare lo
schienale.
►


Ripiegare lo schienale sul sedile.
Non lasciare oggetti (esempio: borsa,
giochi) sulla seduta se di deve piegare lo
schienale.
Smontaggio
(esempio di sedile singolo)
► Spostare in avanti il sedile per accedere alla
cinghia.
►

Piegare lo schienale in posizione tavolino

► Dal lato posteriore, tirare a fondo la cinghia
per sbloccare gli ancoraggi e inclinare il sedile in
avanti per posizionarlo in verticale.
►

Rimuovere il sedile dalla porta laterale, per la
fila 2, o da dietro, per la fila 3.
Rimontaggio

Prima di rimontare il sedile o la panchetta
nel veicolo, tirare a fondo la cinghia per
accertarsi che il dispositivo di bloccaggio sia
agganciato.


Non utilizzare la cinghia per sollevare il
sedile o la panchetta.
(esempio di sedile singolo)
►

V

erificare che oggetti o persone non
ostruiscano le guide.


► Appoggiare la parte anteriore sulle guide.
► Spostare il sedile per allineare la parte
posteriore nelle guide.
►

Far scorrere il sedile in avanti o indietro fino
ad agganciarlo.
►


Sollevare lo schienale.

67
Ergonomia e confort
3Verificare che il sedile sia agganciato
correttamente sul pianale quando
riportato in posizione di seduta.
Sedili posteriori singoli su
guide
Allure, Business VIP
I vari equipaggiamenti e regolazioni descritti
qui di seguito variano secondo la versione e la
configurazione del veicolo.


Il sedile singolo è equipaggiato di cintura di
sicurezza a tre punti con avvolgitore.
Può essere orientato viso verso la strada o
spalle verso la strada.
Se è presente un sedile singolo rivolto
spalle verso la strada nella fila 2,
assicurarsi che il sedile nella fila 1 (guidatore
o passeggero) non sia troppo indietro, per
evitare il contatto tra i due sedili.
Questo potrebbe causare un'usura notevole
delle parti a contatto.
Per ulteriori informazioni sulle cinture di
sicurezza, leggere la sezione
corrispondente.
Appoggiagomito(i)
L'appoggiagomito possiede due tacche.

► Alzare al massimo l'appoggiagomito.
► Abbassarlo completamente.
►

Alzare l'appoggiagomito fino alla tacca della
posizione desiderata.
Regolazione
dell'inclinazione schienale
Lo schienale può essere regolato in più
posizioni.


► Per inclinarle lo schienale, tirare il comando
verso l'alto (dal lato posteriore, abbassare la
maniglia).
►

Rilasciare il comando fino ad arrivare alla
posizione desiderata.
Spostare in avanti o indietro

Sono disponibili due comandi per spostare in
avanti e indietro il sedile:

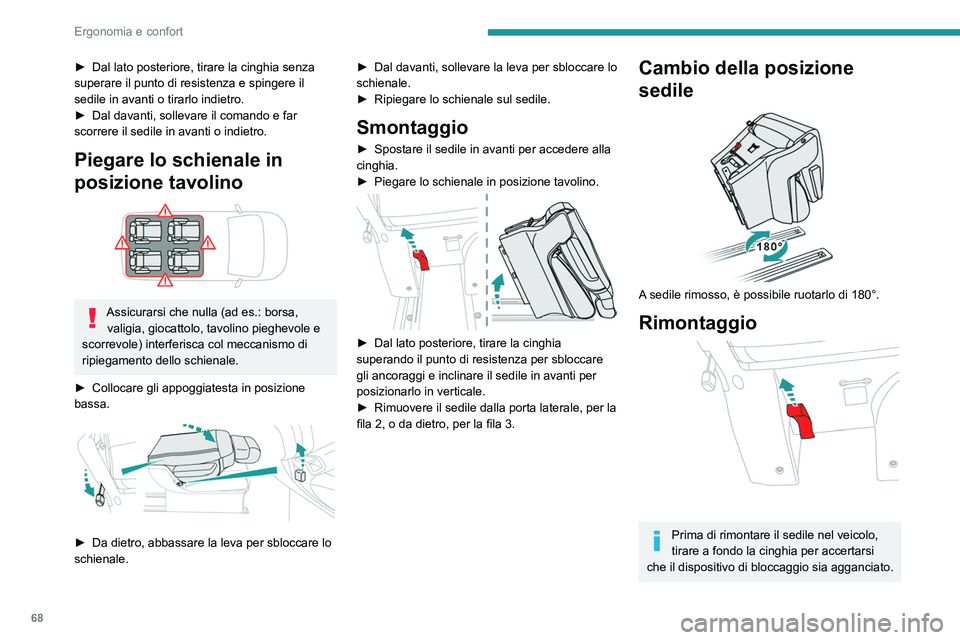

68
Ergonomia e confort
► Dal lato posteriore, tirare la cinghia senza
superare il punto di resistenza e spingere il
sedile in avanti o tirarlo indietro.
►

Dal davanti, sollevare il comando e far
scorrere il sedile in avanti o indietro.
Piegare lo schienale in
posizione tavolino


Assicurarsi che nulla (ad es.: borsa, valigia, giocattolo, tavolino pieghevole e
scorrevole) interferisca col meccanismo di
ripiegamento dello schienale.
►

Collocare gli appoggiatesta in posizione
bassa.


► Da dietro, abbassare la leva per sbloccare lo
schienale. ►

Dal davanti, sollevare la leva per sbloccare lo
schienale.
►

Ripiegare lo schienale sul sedile.
Smontaggio
► Spostare il sedile in avanti per accedere alla
cinghia.
►

Piegare lo schienale in posizione tavolino.

► Dal lato posteriore, tirare la cinghia
superando il punto di resistenza per sbloccare
gli ancoraggi e inclinare il sedile in avanti per
posizionarlo in verticale.
►

Rimuovere il sedile dalla porta laterale, per la
fila

2, o da dietro, per la fila 3.
Cambio della posizione
sedile


A sedile rimosso, è possibile ruotarlo di 180°.
Rimontaggio

Prima di rimontare il sedile nel veicolo,
tirare a fondo la cinghia per accertarsi
che il dispositivo di bloccaggio sia agganciato.
