19
Strumenti del cruscotto

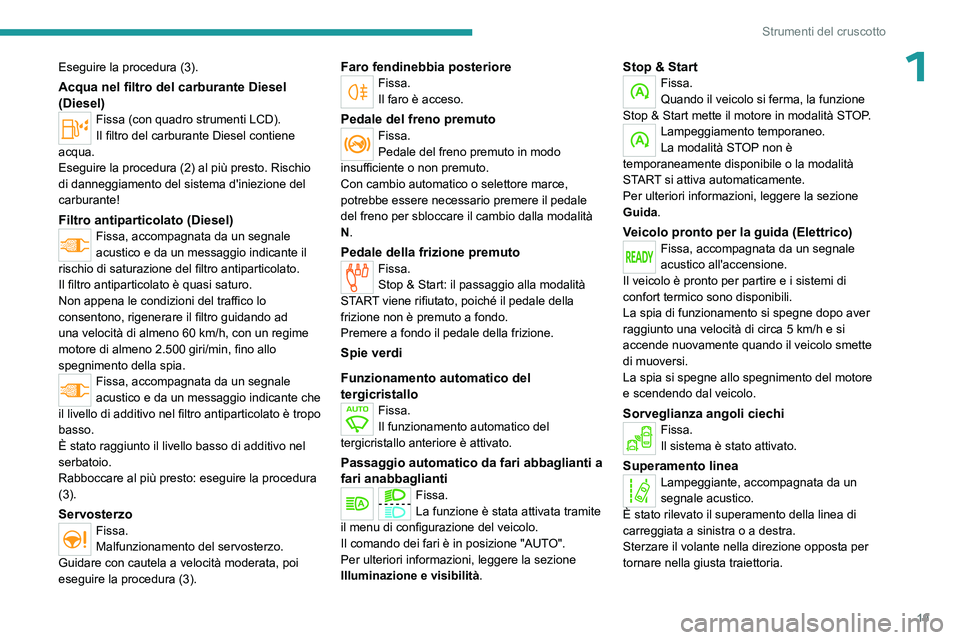

1Eseguire la procedura (3).
Acqua nel filtro del carburante Diesel
(Diesel)
Fissa (con quadro strumenti LCD).
Il filtro del carburante Diesel contiene
acqua.
Eseguire la procedura (2) al più presto. Rischio
di danneggiamento del sistema d'iniezione del
carburante!
Filtro antiparticolato (Diesel)Fissa, accompagnata da un segnale
acustico e da un messaggio indicante il
rischio di saturazione del filtro antiparticolato.
Il filtro antiparticolato è quasi saturo.
Non appena le condizioni del traffico lo
consentono, rigenerare il filtro guidando ad
una velocità di almeno 60
km/h, con un regime
motore di almeno 2.500 giri/min, fino allo
spegnimento della spia.
Fissa, accompagnata da un segnale
acustico e da un messaggio indicante che
il livello di additivo nel filtro antiparticolato è tropo
basso.
È stato raggiunto il livello basso di additivo nel
serbatoio.
Rabboccare al più presto: eseguire la procedura
(3).
ServosterzoFissa.
Malfunzionamento del servosterzo.
Guidare con cautela a velocità moderata, poi
eseguire la procedura (3).
Faro fendinebbia posterioreFissa.
Il faro è acceso.
Pedale del freno premutoFissa.
Pedale del freno premuto in modo
insufficiente o non premuto.
Con cambio automatico o selettore marce,
potrebbe essere necessario premere il pedale
del freno per sbloccare il cambio dalla modalità
N.
Pedale della frizione premutoFissa.
Stop & Start: il passaggio alla modalità
START viene rifiutato, poiché il pedale della
frizione non è premuto a fondo.
Premere a fondo il pedale della frizione.
Spie verdi
Funzionamento automatico del
tergicristallo
Fissa.
Il funzionamento automatico del
tergicristallo anteriore è attivato.
Passaggio automatico da fari abbaglianti a
fari anabbaglianti
Fissa.
La funzione è stata attivata tramite
il menu di configurazione del veicolo.
Il comando dei fari è in posizione "AUTO".
Per ulteriori informazioni, leggere la sezione
Illuminazione e visibilità .
Stop & StartFissa.
Quando il veicolo si ferma, la funzione
Stop & Start mette il motore in modalità STOP.
Lampeggiamento temporaneo.
La modalità STOP non è
temporaneamente disponibile o la modalità
START si attiva automaticamente.
Per ulteriori informazioni, leggere la sezione
Guida .
Veicolo pronto per la guida (Elettrico)Fissa, accompagnata da un segnale
acustico all'accensione.
Il veicolo è pronto per partire e i sistemi di
confort termico sono disponibili.
La spia di funzionamento si spegne dopo aver
raggiunto una velocità di circa 5
km/h e si
accende nuovamente quando il veicolo smette
di muoversi.
La spia si spegne
allo spegnimento del motore
e

scendendo dal veicolo.
Sorveglianza angoli ciechi
Fissa.
Il sistema è stato attivato.
Superamento lineaLampeggiante, accompagnata da un
segnale acustico.
È stato rilevato il superamento della linea di
carreggiata a sinistra o a destra.
Sterzare il volante nella direzione opposta per
tornare nella giusta traiettoria.

20
Strumenti del cruscotto

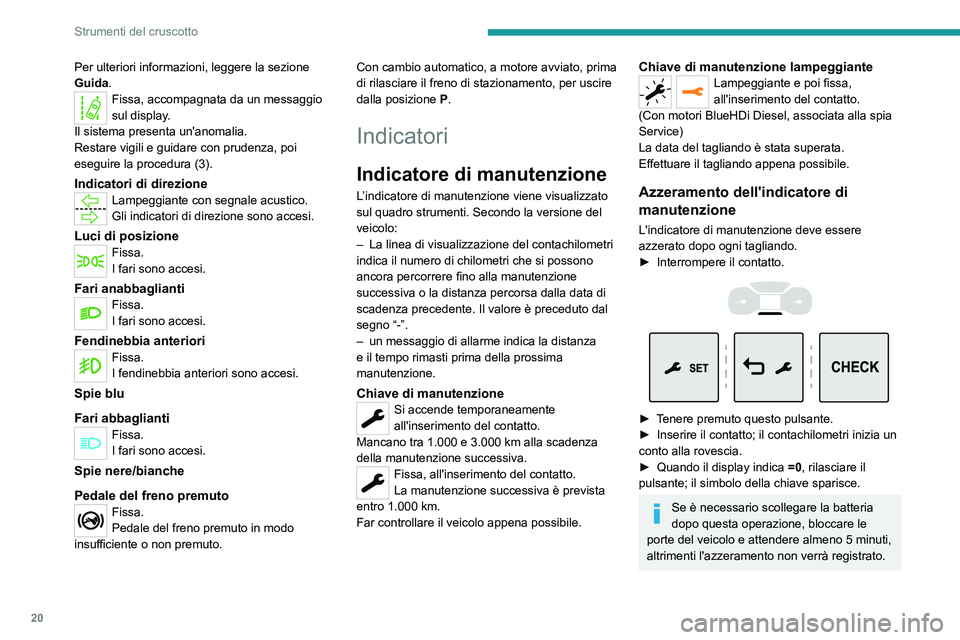

Per ulteriori informazioni, leggere la sezione
Guida.
Fissa, accompagnata da un messaggio
sul display.
Il sistema presenta un'anomalia.
Restare vigili e guidare con prudenza, poi
eseguire la procedura (3).
Indicatori di direzioneLampeggiante con segnale acustico.
Gli indicatori di direzione sono accesi.
Luci di posizioneFissa.
I fari sono accesi.
Fari anabbagliantiFissa.
I fari sono accesi.
Fendinebbia anterioriFissa.
I fendinebbia anteriori sono accesi.
Spie blu
Fari abbaglianti
Fissa.
I fari sono accesi.
Spie nere/bianche
Pedale del freno premuto
Fissa.
Pedale del freno premuto in modo
insufficiente o non premuto. Con cambio automatico, a motore avviato, prima
di rilasciare il freno di stazionamento, per uscire
dalla posizione
P.
Indicatori
Indicatore di manutenzione
L’indicatore di manutenzione viene visualizzato
sul quadro strumenti. Secondo la versione del
veicolo:
–

La linea di visualizzazione del contachilometri
indica il numero di chilometri che si possono
ancora percorrere fino alla manutenzione
successiva o la distanza percorsa dalla data di
scadenza precedente. Il valore è preceduto dal
segno “-”.
–


un messaggio di allarme indica la distanza
e il tempo rimasti prima della prossima
manutenzione.
Chiave di manutenzioneSi accende temporaneamente
all'inserimento del contatto.
Mancano tra 1.000 e 3.000
km alla scadenza
della manutenzione successiva.
Fissa, all'inserimento del contatto.
La manutenzione successiva è prevista
entro 1.000
km.
Far controllare il veicolo appena possibile.
Chiave di manutenzione lampeggianteLampeggiante e poi fissa,
all'inserimento del contatto.
(Con motori

BlueHDi Diesel, associata alla spia
Service)
La data del tagliando è stata superata.
Effettuare il tagliando appena possibile.
Azzeramento dell'indicatore di
manutenzione
L'indicatore di manutenzione deve essere
azzerato dopo ogni tagliando.
►

Interrompere il contatto.



► Tenere premuto questo pulsante.
► Inserire il contatto; il contachilometri inizia un
conto alla rovescia.
►

Quando il display indica =0

, rilasciare il
pulsante; il simbolo della chiave sparisce.
Se è necessario scollegare la batteria
dopo questa operazione, bloccare le
porte del veicolo e attendere almeno 5 minuti,
altrimenti l'azzeramento non verrà registrato.

21
Strumenti del cruscotto

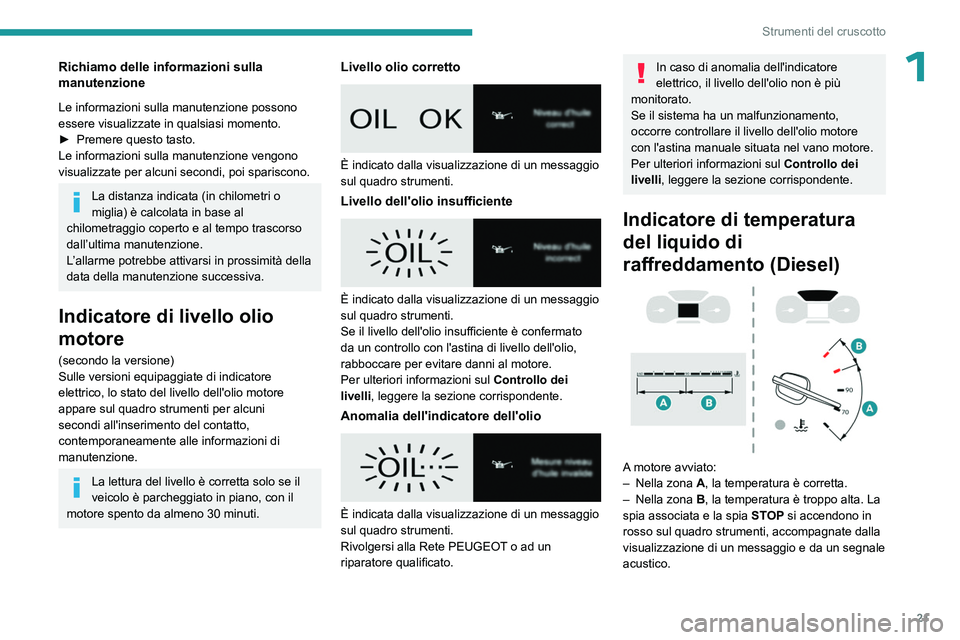

1Richiamo delle informazioni sulla
manutenzione
Le informazioni sulla manutenzione possono
essere visualizzate in qualsiasi momento.
►
Premere questo tasto.
Le informazioni sulla manutenzione vengono
visualizzate per alcuni secondi, poi spariscono.
La distanza indicata (in chilometri o
miglia) è calcolata in base al
chilometraggio coperto e al tempo trascorso
dall’ultima manutenzione.
L’allarme potrebbe attivarsi in prossimità della
data della manutenzione successiva.
Indicatore di livello olio
motore
(secondo la versione)
Sulle versioni equipaggiate di indicatore
elettrico, lo stato del livello dell'olio motore
appare sul quadro strumenti per alcuni
secondi all'inserimento del contatto,
contemporaneamente alle informazioni di
manutenzione.
La lettura del livello è corretta solo se il
veicolo è parcheggiato in piano, con il
motore spento da almeno 30 minuti.
Livello olio corretto

È indicato dalla visualizzazione di un messaggio
sul quadro strumenti.
Livello dell'olio insufficiente

È indicato dalla visualizzazione di un messaggio
sul quadro strumenti.
Se il livello dell'olio insufficiente è confermato
da un controllo con l'astina di livello dell'olio,
rabboccare per evitare danni al motore.
Per ulteriori informazioni sul Controllo dei
livelli , leggere la sezione corrispondente.
Anomalia dell'indicatore dell'olio

È indicata dalla visualizzazione di un messaggio
sul quadro strumenti.
Rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato.
In caso di anomalia dell'indicatore
elettrico, il livello dell'olio non è più
monitorato.
Se il sistema ha un malfunzionamento,
occorre controllare il livello dell'olio motore
con l'astina manuale situata
nel vano motore.
Per ulteriori informazioni sul Controllo dei
livelli , leggere la sezione corrispondente.
Indicatore di temperatura
del liquido di
raffreddamento (Diesel)


A motore avviato:
–
Nella zona A
, la temperatura è corretta.
–

Nella zona B

, la temperatura è troppo alta. La
spia associata e la spia STOP si accendono in
rosso sul quadro strumenti, accompagnate dalla
visualizzazione di un messaggio e da un segnale
acustico.

22
Strumenti del cruscotto

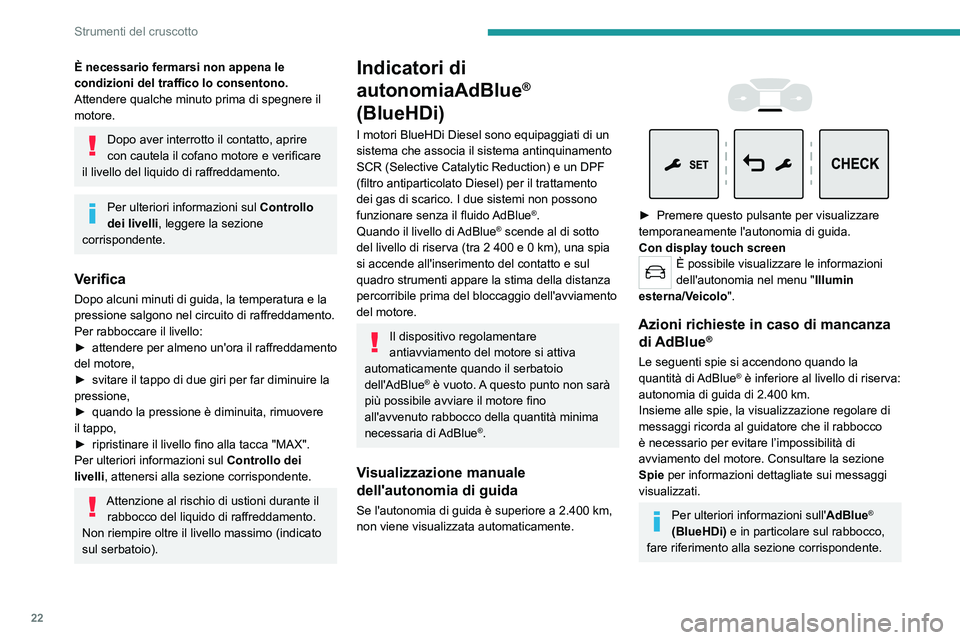

È necessario fermarsi non appena le
condizioni del traffico lo consentono.
Attendere qualche minuto prima di spegnere il
motore.
Dopo aver interrotto il contatto, aprire
con cautela il cofano motore e verificare
il livello del liquido di raffreddamento.
Per ulteriori informazioni sul Controllo
dei livelli , leggere la sezione
corrispondente.
Verifica
Dopo alcuni minuti di guida, la temperatura e la
pressione salgono nel circuito di raffreddamento.
Per rabboccare il livello:
►

attendere
per almeno un'ora il raffreddamento
del motore,
►

svitare il tappo di due giri per far diminuire la
pressione,
►


quando la pressione è diminuita, rimuovere
il tappo,
►


ripristinare il livello fino alla tacca "MAX".
Per ulteriori informazioni sul Controllo dei
livelli , attenersi alla sezione corrispondente.
Attenzione al rischio di ustioni durante il
rabbocco del liquido di raffreddamento.
Non riempire oltre il livello massimo (indicato
sul serbatoio).
Indicatori di
autonomiaAdBlue
®
(BlueHDi)
I motori BlueHDi Diesel sono equipaggiati di un
sistema che associa il sistema antinquinamento
SCR (Selective Catalytic Reduction) e un DPF
(filtro antiparticolato Diesel) per il trattamento
dei gas di scarico. I due sistemi non possono
funzionare senza il fluido AdBlue
®.
Quando il livello di AdBlue® scende al di sotto
del livello di riserva (tra 2 400 e 0 km), una spia
si accende all'inserimento del contatto e sul
quadro strumenti appare la stima della distanza
percorribile prima del bloccaggio dell'avviamento
del motore.
Il dispositivo regolamentare
antiavviamento del motore si attiva
automaticamente quando il serbatoio
dell'AdBlue
® è vuoto. A questo punto non sarà
più possibile avviare il motore fino
all'avvenuto rabbocco della quantità minima
necessaria di AdBlue
®.
Visualizzazione manuale
dell'autonomia di guida
Se l'autonomia di guida è superiore a 2.400 km,
non viene visualizzata automaticamente.




► Premere questo pulsante per visualizzare
temporaneamente l'autonomia di guida.
Con display touch screen
È possibile visualizzare le informazioni
dell'autonomia nel menu " Illumin
esterna/Veicolo".
Azioni richieste in caso di mancanza di AdBlue®
Le seguenti spie si accendono quando la
quantità di AdBlue® è inferiore al livello di riserva:
autonomia di guida di 2.400 km.
Insieme alle spie, la visualizzazione regolare di
messaggi ricorda al guidatore che il rabbocco
è necessario per evitare l’impossibilità di
avviamento del motore. Consultare la sezione
Spie per informazioni dettagliate sui messaggi
visualizzati.
Per ulteriori informazioni sull' AdBlue®
(BlueHDi) e in particolare sul rabbocco,
fare riferimento alla sezione corrispondente.

23
Strumenti del cruscotto

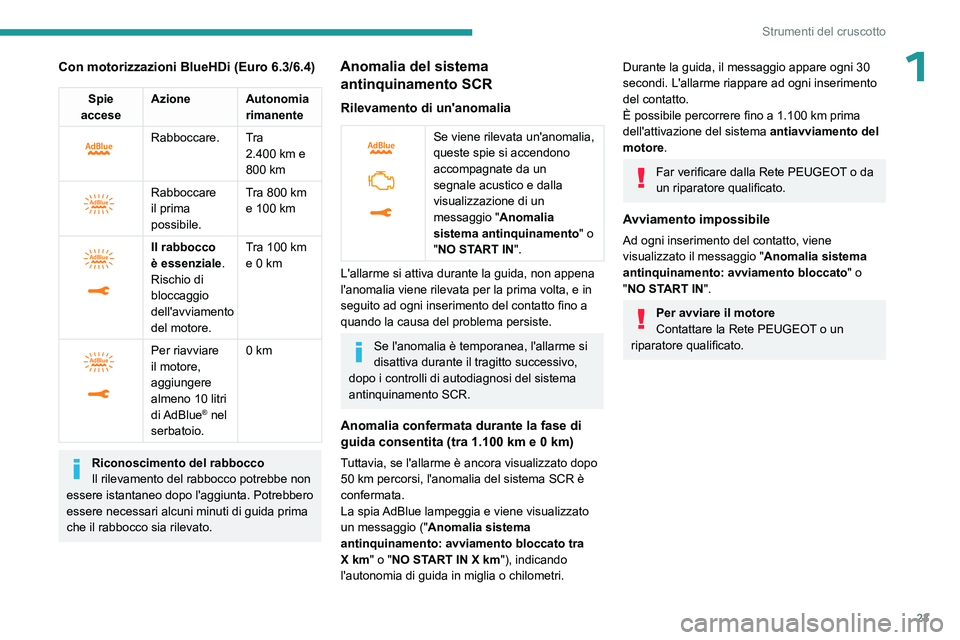

1Con motorizzazioni BlueHDi (Euro 6.3/6.4)
Spie
accese Azione Autonomia
rimanente


Rabboccare. Tra 2.400 km e
800 km


Rabboccare
il prima
possibile. Tra 800
km
e 100 km


Il rabbocco
è essenziale.
Rischio di
bloccaggio
dell'avviamento
del motore.Tra 100
km
e 0 km


Per riavviare
il motore,
aggiungere
almeno 10
litri
di AdBlue
® nel
serbatoio. 0
km
Riconoscimento del rabbocco
Il rilevamento del rabbocco potrebbe non
essere istantaneo dopo l'aggiunta. Potrebbero
essere necessari alcuni minuti di guida prima
che il rabbocco sia rilevato.
Anomalia del sistema antinquinamento SCR
Rilevamento di un'anomalia


Se viene rilevata un'anomalia,
queste spie si accendono
accompagnate da un
segnale acustico e dalla
visualizzazione di un
messaggio " Anomalia
sistema antinquinamento" o
"NO START IN".
L'allarme si attiva durante la guida, non appena
l'anomalia viene rilevata per la prima volta, e in
seguito ad ogni inserimento del contatto fino a
quando la causa del problema persiste.
Se l'anomalia è temporanea, l'allarme si
disattiva durante il tragitto successivo,
dopo i controlli di autodiagnosi del sistema
antinquinamento SCR.
Anomalia confermata durante la fase di
guida consentita (tra 1.100 km e 0 km)
Tuttavia, se l'allarme è ancora visualizzato dopo
50
km percorsi, l'anomalia del sistema SCR è
confermata.
La spia AdBlue lampeggia e viene visualizzato
un messaggio (" Anomalia sistema
antinquinamento: avviamento bloccato tra
X km" o "NO START IN X km"), indicando
l'autonomia di guida in miglia o chilometri.
Durante la guida, il messaggio appare ogni 30
secondi. L'allarme riappare ad ogni inserimento
del contatto.
È possibile percorrere fino a 1.100
km prima
dell'attivazione del sistema antiavviamento del
motore.
Far verificare dalla Rete PEUGEOT o da
un riparatore qualificato.
Avviamento impossibile
Ad ogni inserimento del contatto, viene
visualizzato il messaggio " Anomalia sistema
antinquinamento: avviamento bloccato " o
"NO START IN".
Per avviare il motore
Contattare la Rete PEUGEOT o un
riparatore qualificato.

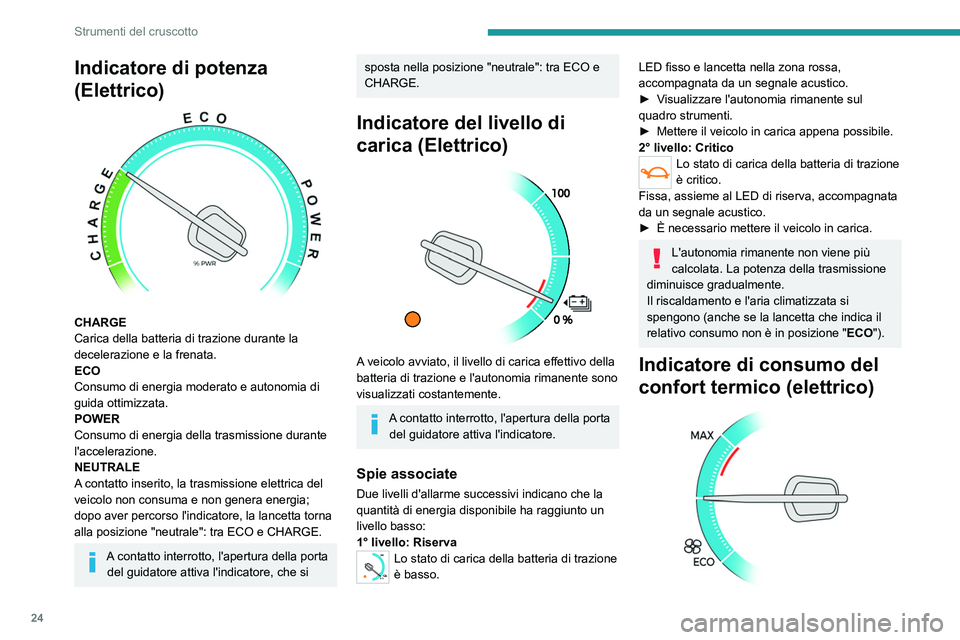

24
Strumenti del cruscotto
Indicatore di potenza
(Elettrico)


CHARGE
Carica della batteria di trazione durante la
decelerazione e la frenata.
ECO
Consumo di energia moderato e autonomia di
guida ottimizzata.
POWER
Consumo di energia della trasmissione durante
l'accelerazione.
NEUTRALE
A contatto inserito, la trasmissione elettrica del
veicolo non consuma e non genera energia;
dopo aver percorso l'indicatore, la lancetta torna
alla posizione "neutrale": tra ECO e CHARGE.
A contatto interrotto, l'apertura della porta del guidatore attiva l'indicatore, che si
sposta nella posizione "neutrale": tra ECO e
CHARGE.
Indicatore del livello di
carica (Elettrico)


A veicolo avviato, il livello di carica effettivo della
batteria di trazione e l'autonomia rimanente sono
visualizzati costantemente.
A contatto interrotto, l'apertura della porta del guidatore attiva l'indicatore.
Spie associate
Due livelli d'allarme successivi indicano che la
quantità di energia disponibile ha raggiunto un
livello basso:
1° livello: Riserva
0 %
100
Lo stato di carica della batteria di trazione
è basso.
LED fisso e lancetta nella zona rossa,
accompagnata da un segnale acustico.
►

V
isualizzare l'autonomia rimanente sul
quadro strumenti.
►

Mettere il veicolo in carica appena possibile.
2° livello: Critico
Lo stato di carica della batteria di trazione
è critico.
Fissa, assieme al LED di riserva, accompagnata
da un segnale acustico.
►

È necessario mettere il veicolo in carica.
L'autonomia rimanente non viene più
calcolata. La potenza della trasmissione
diminuisce gradualmente.
Il riscaldamento e l'aria climatizzata si
spengono (anche se la lancetta che indica il
relativo consumo non è in posizione
"ECO").
Indicatore di consumo del
confort termico (elettrico)

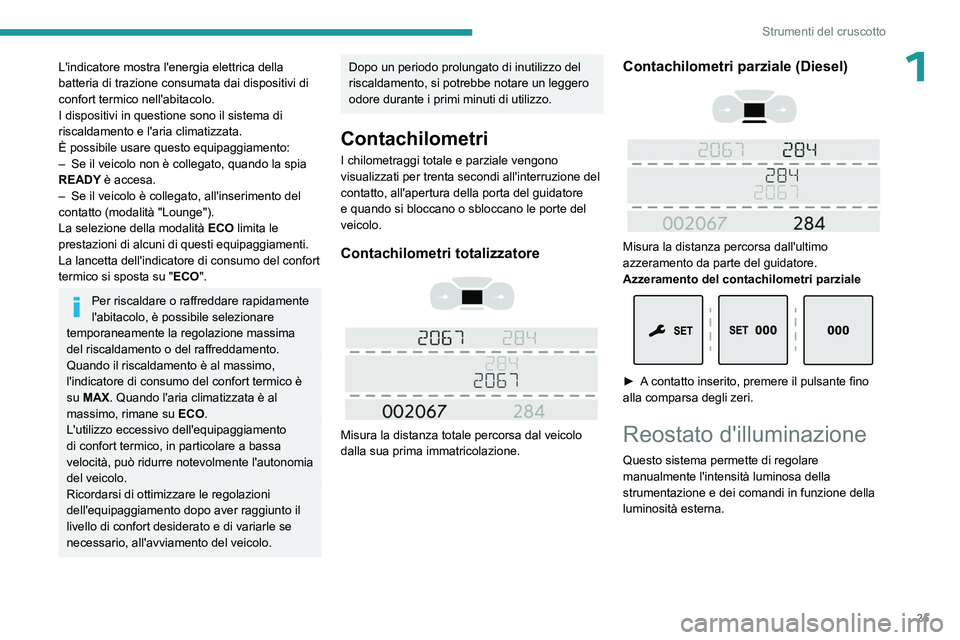

25
Strumenti del cruscotto
1L'indicatore mostra l'energia elettrica della
batteria di trazione consumata dai dispositivi di
confort termico nell'abitacolo.
I dispositivi in questione sono il sistema di
riscaldamento e l'aria climatizzata.
È possibile usare questo equipaggiamento:
–
Se il veicolo non è collegato, quando la spia
READY

è accesa.
–

Se il veicolo è collegato, all'inserimento del
contatto (modalità "Lounge").
La selezione della modalità ECO

limita le
prestazioni di alcuni di questi equipaggiamenti.
La lancetta dell'indicatore di consumo del confort
termico si sposta su "ECO".
Per riscaldare o raffreddare rapidamente
l'abitacolo, è possibile selezionare
temporaneamente la regolazione massima
del riscaldamento o del raffreddamento.
Quando il riscaldamento è al massimo,
l'indicatore di consumo del confort termico
è
su

MAX. Quando l'aria climatizzata è al
massimo, rimane su

ECO
.
L'utilizzo eccessivo dell'equipaggiamento
di confort termico, in particolare a bassa
velocità, può ridurre notevolmente l'autonomia
del veicolo.
Ricordarsi di ottimizzare le regolazioni
dell'equipaggiamento dopo aver raggiunto il
livello di confort desiderato e di variarle se
necessario, all'avviamento del veicolo.
Dopo un periodo prolungato di inutilizzo del
riscaldamento, si potrebbe notare un leggero
odore durante i primi minuti di utilizzo.
Contachilometri
I chilometraggi totale e parziale vengono
visualizzati per trenta secondi all'interruzione del
contatto, all'apertura della porta del guidatore
e quando si bloccano o sbloccano le porte del
veicolo.
Contachilometri totalizzatore



Misura la distanza totale percorsa dal veicolo
dalla sua prima immatricolazione.
Contachilometri parziale (Diesel)



Misura la distanza percorsa dall'ultimo
azzeramento da parte del guidatore.
Azzeramento del contachilometri parziale


► A contatto inserito, premere il pulsante fino
alla comparsa degli zeri.
Reostato d'illuminazione
Questo sistema permette di regolare
manualmente l'intensità luminosa della
strumentazione e dei comandi in funzione della
luminosità esterna.

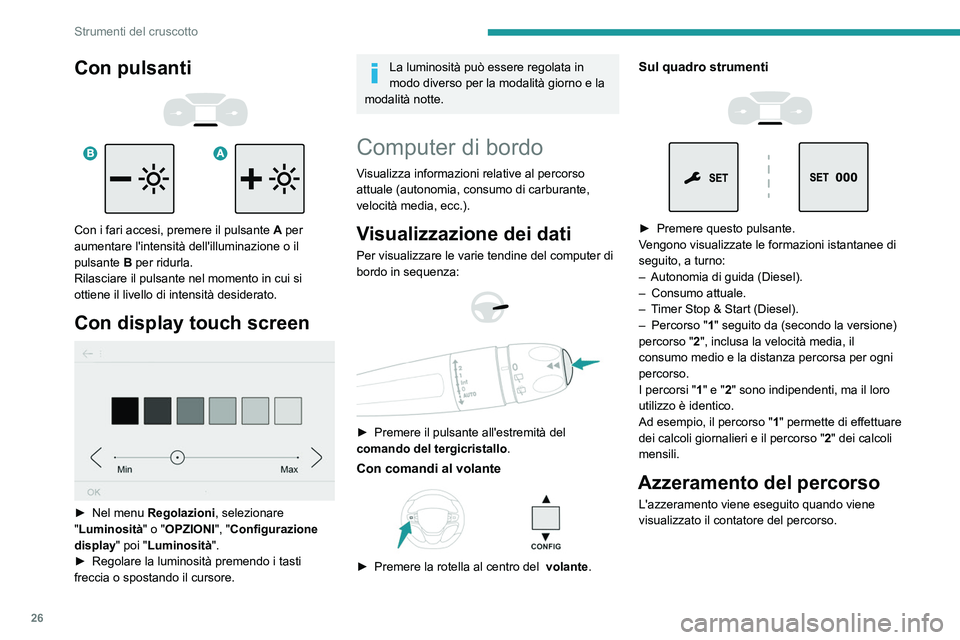

26
Strumenti del cruscotto
Con pulsanti



Con i fari accesi, premere il pulsante A per
aumentare l'intensità dell'illuminazione o il
pulsante B per ridurla.
Rilasciare il pulsante nel momento in cui si
ottiene il livello di intensità desiderato.
Con display touch screen

► Nel menu Regolazioni , selezionare
" Luminosità " o "OPZIONI ", "Configurazione
display" poi "Luminosità ".
►

Regolare la luminosità premendo i tasti
freccia o spostando il cursore.
La luminosità può essere regolata in
modo diverso per la modalità giorno e la
modalità notte.
Computer di bordo
Visualizza informazioni relative al percorso
attuale (autonomia, consumo di carburante,
velocità media, ecc.).
Visualizzazione dei dati
Per visualizzare le varie tendine del computer di
bordo in sequenza:




► Premere il pulsante all'estremità del
comando del tergicristallo .
Con comandi al volante

► Premere la rotella al centro del volante.
Sul quadro strumenti



► Premere questo pulsante.
V engono visualizzate le formazioni istantanee di
seguito, a turno:
–

Autonomia di guida (Diesel).
–


Consumo attuale.
–


T
imer Stop & Start (Diesel).
–

Percorso "
1" seguito da (secondo la versione)
percorso "2", inclusa la velocità media, il
consumo medio e la distanza percorsa per ogni
percorso.
I percorsi "1" e "2" sono indipendenti, ma il loro
utilizzo è identico.
Ad esempio, il percorso "1" permette di effettuare
dei calcoli giornalieri e il percorso " 2" dei calcoli
mensili.
Azzeramento del percorso
L'azzeramento viene eseguito quando viene
visualizzato il contatore del percorso.

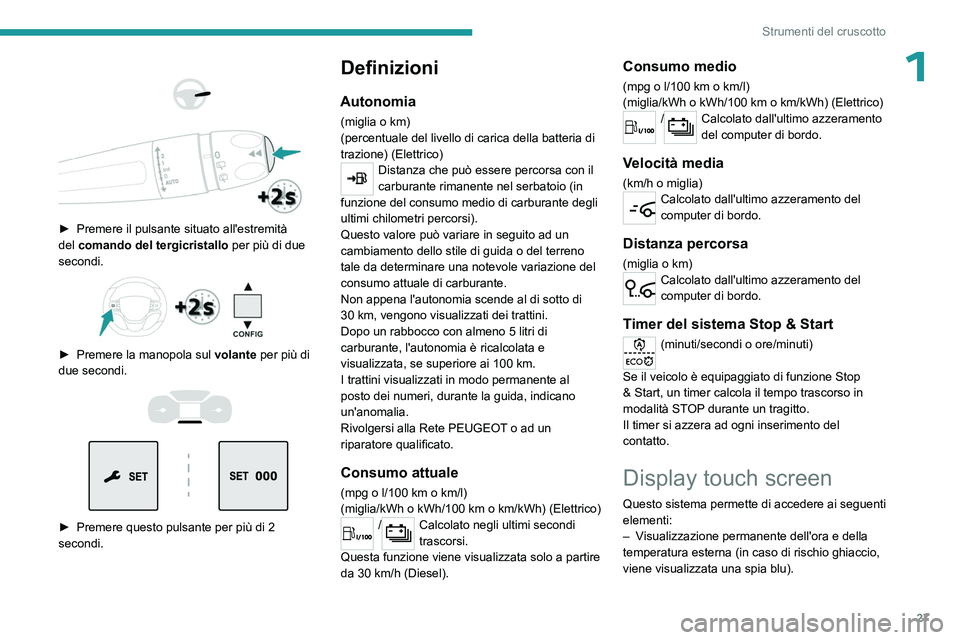

27
Strumenti del cruscotto
1



► Premere il pulsante situato all'estremità
del comando del tergicristallo per più di due
secondi.


► Premere la manopola sul volante per più di
due secondi.




► Premere questo pulsante per più di 2
secondi.
Definizioni
Autonomia
(miglia o km)
(percentuale del livello di carica della batteria di
trazione) (Elettrico)
Distanza che può essere percorsa con il
carburante rimanente nel serbatoio (in
funzione del consumo medio di carburante degli
ultimi chilometri percorsi).
Questo valore può variare in seguito ad un
cambiamento dello stile di guida o del terreno
tale da determinare una notevole variazione del
consumo attuale di carburante.
Non appena l'autonomia scende al di sotto di
30

km, vengono visualizzati dei trattini.
Dopo un rabbocco con almeno 5 litri di
carburante, l'autonomia è ricalcolata e
visualizzata, se superiore ai 100
km.
I trattini visualizzati in modo permanente al
posto dei numeri, durante la guida, indicano
un'anomalia.
Rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato.
Consumo attuale
(mpg o l/100 km o km/l)
(miglia/kWh o kWh/100 km o km/kWh) (Elettrico)
/Calcolato negli ultimi secondi
trascorsi.
Questa funzione viene visualizzata solo a partire
da 30

km/h (Diesel).
Consumo medio
(mpg o l/100 km o km/l)
(miglia/kWh o kWh/100 km o km/kWh) (Elettrico)
/Calcolato dall'ultimo azzeramento
del computer di bordo.
Velocità media
(km/h o miglia)Calcolato dall'ultimo azzeramento del
computer di bordo.
Distanza percorsa
(miglia o km)Calcolato dall'ultimo azzeramento del
computer di bordo.
Timer del sistema Stop & Start
(minuti/secondi o ore/minuti)
Se il veicolo è equipaggiato di funzione Stop
& Start, un timer calcola il tempo trascorso in
modalità STOP durante un tragitto.
Il timer si azzera ad ogni inserimento del
contatto.
Display touch screen
Questo sistema permette di accedere ai seguenti
elementi:
–
V
isualizzazione permanente dell'ora e della
temperatura esterna (in caso di rischio
ghiaccio,
viene visualizzata una spia blu).

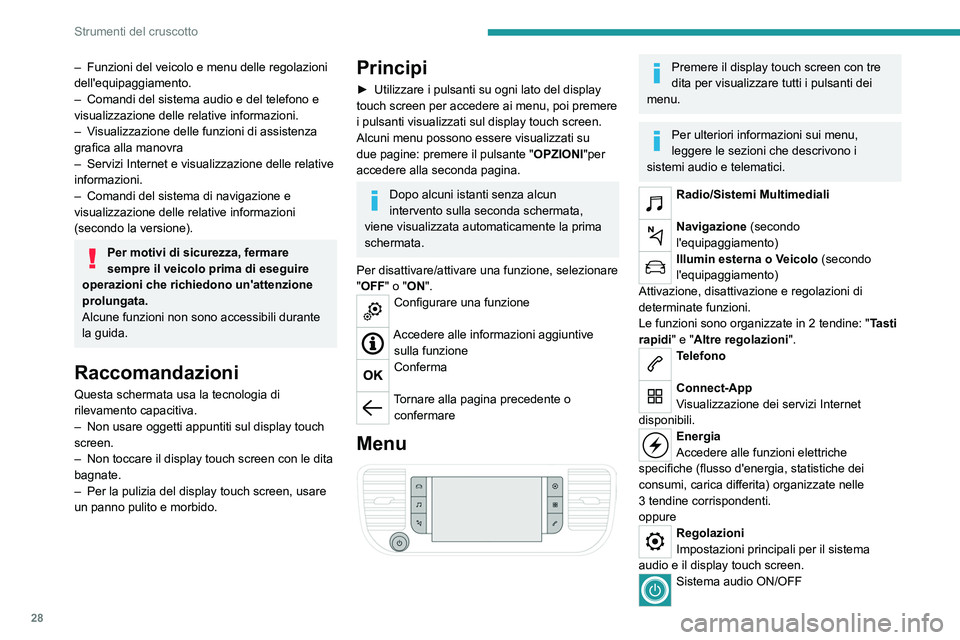

28
Strumenti del cruscotto
– Funzioni del veicolo e menu delle regolazioni
dell'equipaggiamento.
–

Comandi del sistema audio e del telefono e
visualizzazione delle relative informazioni.
–


V
isualizzazione delle funzioni di assistenza
grafica alla manovra
–

Servizi Internet e visualizzazione delle relative
informazioni.
–


Comandi del sistema di navigazione e
visualizzazione delle relative informazioni
(secondo la versione).
Per motivi di sicurezza, fermare
sempre il veicolo prima di eseguire
operazioni che richiedono un'attenzione
prolungata.
Alcune funzioni non sono accessibili durante
la guida.
Raccomandazioni
Questa schermata usa la tecnologia di
rilevamento capacitiva.
–

Non usare oggetti appuntiti sul display touch
screen.
–


Non toccare il display touch screen con le dita
bagnate.
–


Per la pulizia del display touch screen, usare
un panno pulito e morbido.
Principi
► Utilizzare i pulsanti su ogni lato del display
touch screen per accedere ai menu, poi premere
i pulsanti visualizzati sul display touch screen.
Alcuni menu possono essere visualizzati su
due pagine: premere il pulsante " OPZIONI"per
accedere alla seconda pagina.
Dopo alcuni istanti senza alcun
intervento sulla seconda schermata,
viene visualizzata automaticamente la prima
schermata.
Per disattivare/attivare una funzione, selezionare
"OFF " o "ON".
Configurare una funzione
Accedere alle informazioni aggiuntive
sulla funzione
Conferma
Tornare alla pagina precedente o confermare
Menu

Premere il display touch screen con tre
dita per visualizzare tutti i pulsanti dei
menu.
Per ulteriori informazioni sui menu,
leggere le sezioni che descrivono i
sistemi audio e telematici.
Radio/Sistemi Multimediali
Navigazione (secondo
l'equipaggiamento)
Illumin esterna o Veicolo (secondo
l'equipaggiamento)
Attivazione, disattivazione e regolazioni di
determinate funzioni.
Le funzioni sono organizzate in 2 tendine: " Tasti
rapidi" e "Altre regolazioni ".
Telefono
Connect-App
Visualizzazione dei servizi Internet
disponibili.
Energia
Accedere alle funzioni elettriche
specifiche (flusso d'energia, statistiche dei
consumi, carica differita) organizzate nelle
3

tendine corrispondenti.
oppure
Regolazioni
Impostazioni principali per il sistema
audio e il display touch screen.
Sistema audio ON/OFF
