Peugeot Expert Tepee 2010 Handleiding (in Dutch)

Zekering vervangen
SNEL WEER OP WEG
7

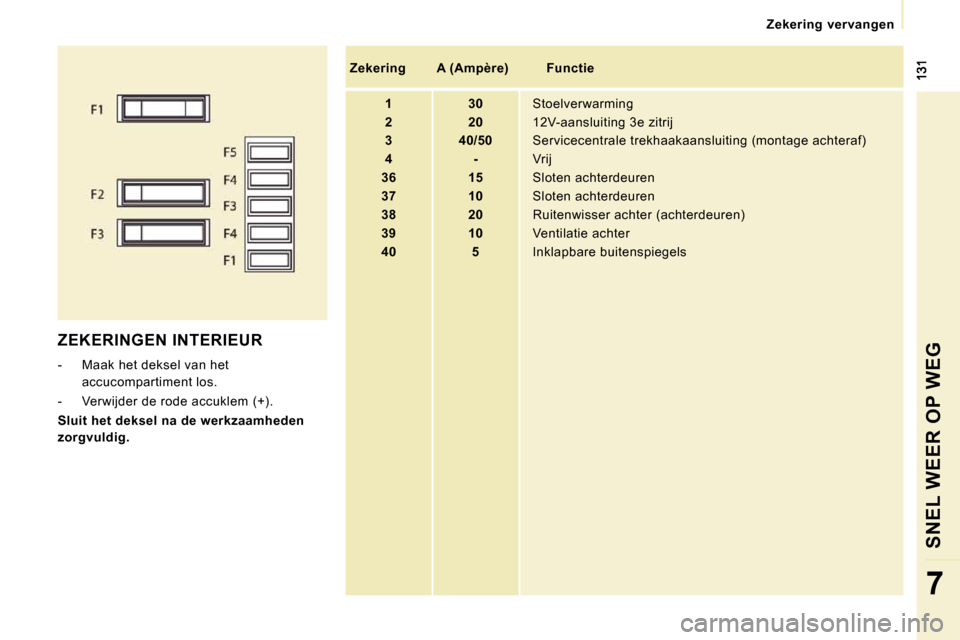

ZEKERINGEN INTERIEUR
- Maak het deksel van het accucompartiment los.
- Verwijder de rode accuklem (+).

Sluit het deksel na de werkzaamheden
zorgvuldig.
Zekering A (Ampère) Functie

1 30 Stoelverwarming

2 20 12V-aansluiting 3e zitrij

3 40/50 Servicecentrale trekhaakaansluiting (montage ach teraf)

4 - Vrij

36 15 Sloten achterdeuren

37 10 Sloten achterdeuren

38 20 Ruitenwisser achter (achterdeuren)

39 10 Ventilatie achter

40 5 Inklapbare buitenspiegels

132
Zekering vervangen

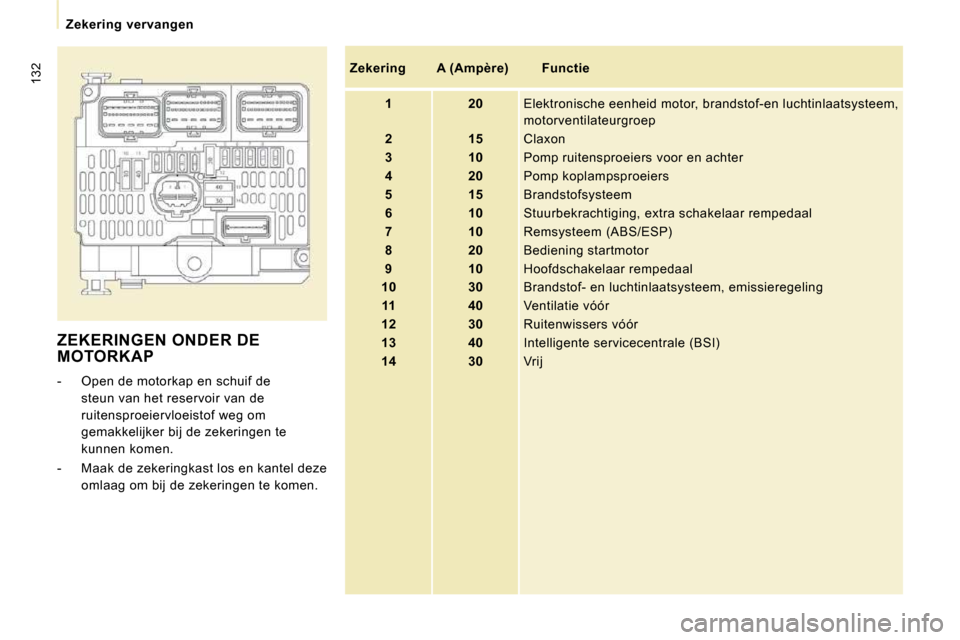

ZEKERINGEN ONDER DE MOTORKAP
- Open de motorkap en schuif de steun van het reservoir van de
ruitensproeiervloeistof weg om
gemakkelijker bij de zekeringen te
kunnen komen.
- Maak de zekeringkast los en kantel deze omlaag om bij de zekeringen te komen.
Zekering A (Ampère) Functie

1 20 Elektronische eenheid motor, brandstof-en luchti nlaatsysteem,
motorventilateurgroep

2 15 Claxon

3 10 Pomp ruitensproeiers voor en achter

4 20 Pomp koplampsproeiers

5 15 Brandstofsysteem

6 10 Stuurbekrachtiging, extra schakelaar rempedaal

7 10 Remsysteem (ABS/ESP)

8 20 Bediening startmotor

9 10 Hoofdschakelaar rempedaal

10 30 Brandstof- en luchtinlaatsysteem, emissieregelin g

11 40 Ventilatie vóór

12 30 Ruitenwissers vóór

13 40 Intelligente servicecentrale (BSI)

14 30 Vrij

133
Ruitenwisserblad vervangen
SNEL WEER OP WEG
7

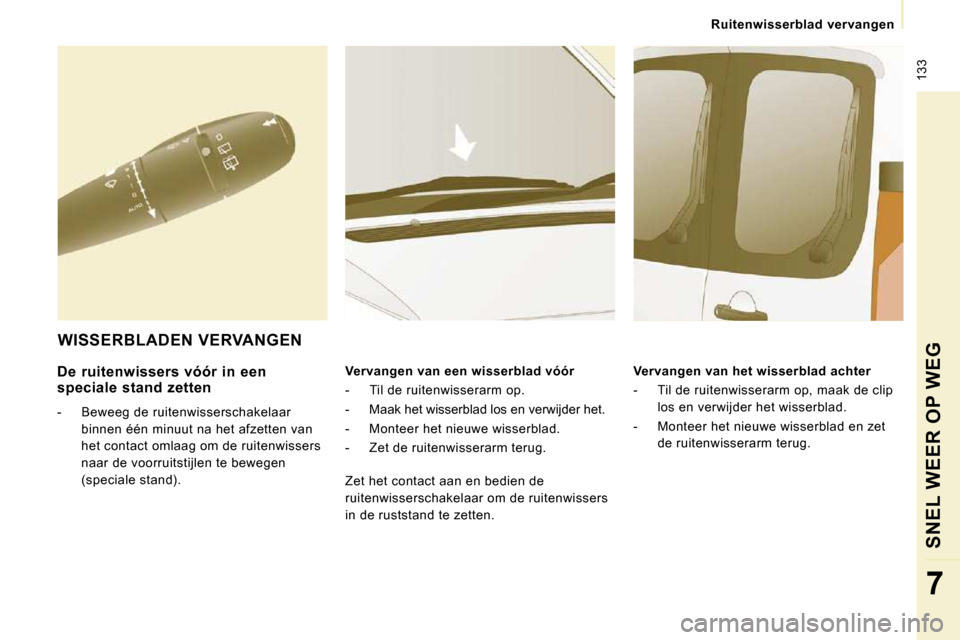

De ruitenwissers vóór in een speciale stand zetten
- Beweeg de ruitenwisserschakelaar binnen één minuut na het afzetten van
het contact omlaag om de ruitenwissers
naar de voorruitstijlen te bewegen
(speciale stand). Vervangen van een wisserblad vóór
- Til de ruitenwisserarm op.
- Maak het wisserblad los en verwijder het.
- Monteer het nieuwe wisserblad.
- Zet de ruitenwisserarm terug.
Vervangen van het wisserblad achter
- Til de ruitenwisserarm op, maak de clip
los en verwijder het wisserblad.
- Monteer het nieuwe wisserblad en zet de ruitenwisserarm terug.
WISSERBLADEN VERVANGEN
Zet het contact aan en bedien de
ruitenwisserschakelaar om de ruitenwissers
in de ruststand te zetten.

134

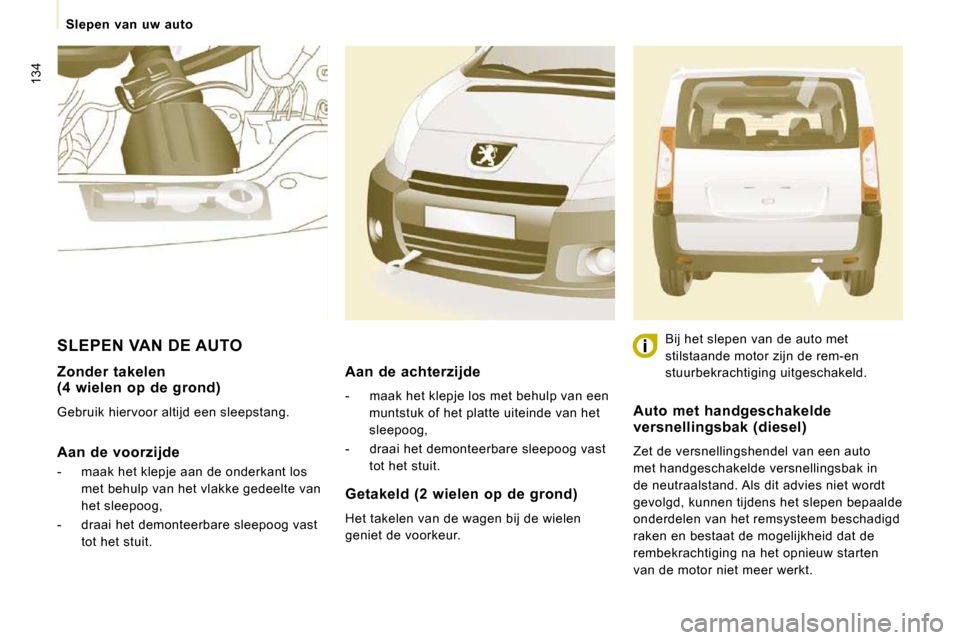

Slepen van uw auto
Zonder takelen(4 wielen op de grond)
Gebruik hiervoor altijd een sleepstang.
Aan de voorzijde
- maak het klepje aan de onderkant los met behulp van het vlakke gedeelte van
het sleepoog,
- draai het demonteerbare sleepoog vast tot het stuit.
SLEPEN VAN DE AUTO
Getakeld (2 wielen op de grond)
Het takelen van de wagen bij de wielen
geniet de voorkeur.
Aan de achterzijde
- maak het klepje los met behulp van een muntstuk of het platte uiteinde van het
sleepoog,
- draai het demonteerbare sleepoog vast tot het stuit. Bij het slepen van de auto met
stilstaande motor zijn de rem-en
stuurbekrachtiging uitgeschakeld. Auto met handgeschakelde versnellingsbak (diesel)
Zet de versnellingshendel van een auto
met handgeschakelde versnellingsbak in
de neutraalstand. Als dit advies niet wordt
gevolgd, kunnen tijdens het slepen bepaalde
onderdelen van het remsysteem beschadigd
raken en bestaat de mogelijkheid dat de
rembekrachtiging na het opnieuw starten
van de motor niet meer werkt.

135
Milieu
SNEL WEER OP WEG
7
MILIEU
Samen met u draagt PEUGEOT zorg voor
de bescherming van het milieu.
Raadpleeg op de site www.peugeot.com
(klik desgewenst op "English") De schone PEUGEOT HDi-dieselmotoren
met directe common rail dieselinspuiting
combineren een laag brandstofverbruik
met een minimale CO
2-uitstoot. Daarnaast
dragen deze motoren bij tot een alom
gewaardeerd comfortabel rijgedrag. - laat het onderhoud volgens het
onderhoudsschema uitvoeren door
het PEUGEOT-netwerk waar accu's
en afgewerkte vloeistoffen ingezameld
kunnen worden,
- gebruik geen additieven in de motorolie. Deze kunnen schade toebrengen aan de
motor en de emissieregeling.
Raadpleeg de gebruiksvoorschriften
met betrekking tot starten en stoppen
in dit instructieboekje, aan het einde van
rubriek 2.
de tab "ENVIRONMENT", de
rubriek "OPERATION CARBON" en bezoek
"THE NURSERY". de tab "ENVIRONNEMENT", de
rubriek "OPERATION CARBONE" en bezoek
"LA PEPINIERE".
U kunt zelf ook een bijdrage leveren aan
de bescherming van het milieu door de
volgende gebruiksadviezen op te volgen:
- hanteer een anticiperende rijstijl en vermijd onnodig snel optrekken en
plotseling afremmen,

136
Afmetingen

137
Afmetingen

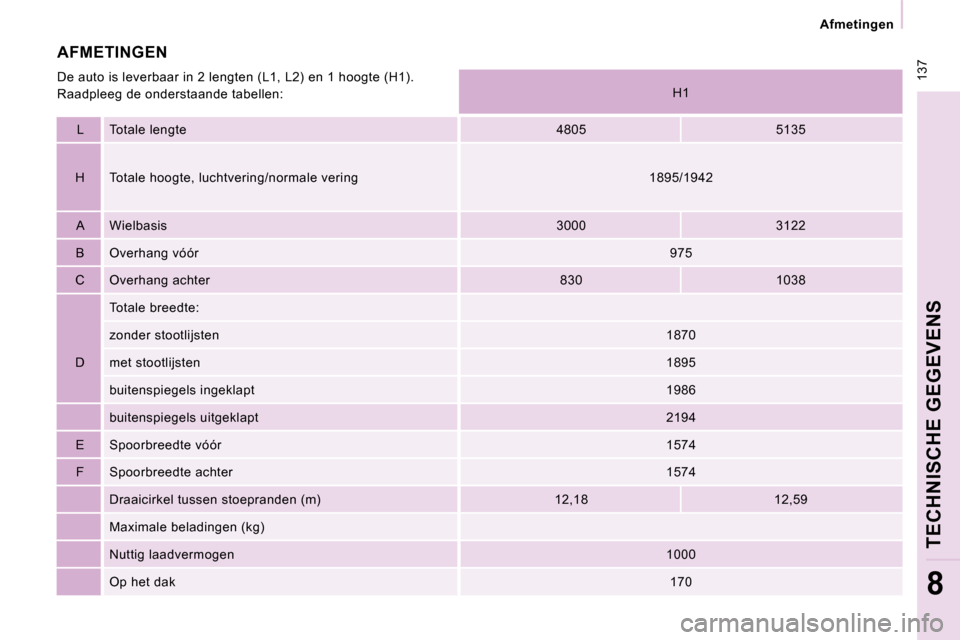

TECHNISCHE GEGEVENS
8
H1
L Totale lengte 4805 5135
H Totale hoogte, luchtvering/normale vering
1895/1942
A Wielbasis 3000 3122
B Overhang vóór
975
C Overhang achter 830 1038
Totale breedte:

zonder stootlijsten 1870
D met stootlijsten 1895

buitenspiegels ingeklapt 1986

buitenspiegels uitgeklapt 2194
E Spoorbreedte vóór 1574
F Spoorbreedte achter 1574

Draaicirkel tussen stoepranden (m) 12,18 12,59
Maximale beladingen (kg)

Nuttig laadvermogen 1000

Op het dak 170

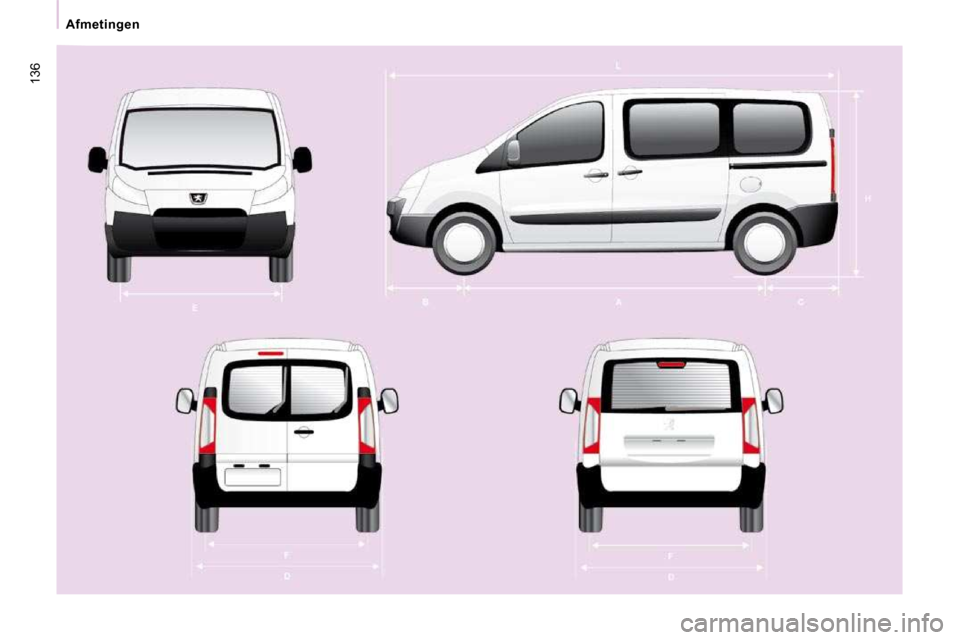

AFMETINGEN
De auto is leverbaar in 2 lengten (L1, L2) en 1 ho ogte (H1).
Raadpleeg de onderstaande tabellen:

138
Afmetingen

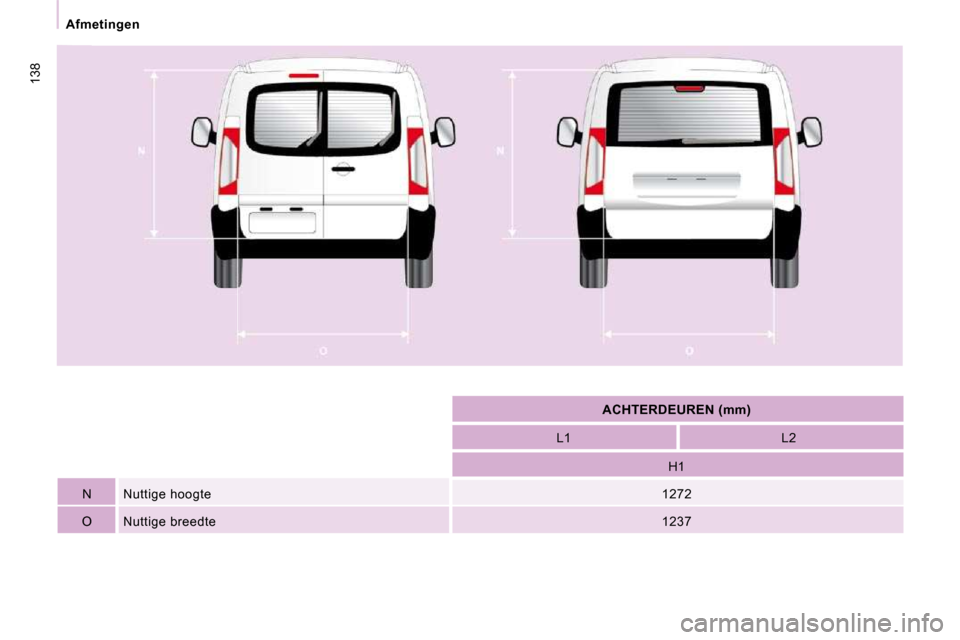

ACHTERDEUREN (mm)
L1 L2

H1
N Nuttige hoogte 1272
O Nuttige breedte 1237

139
Afmetingen
TECHNISCHE GEGEVENS
8

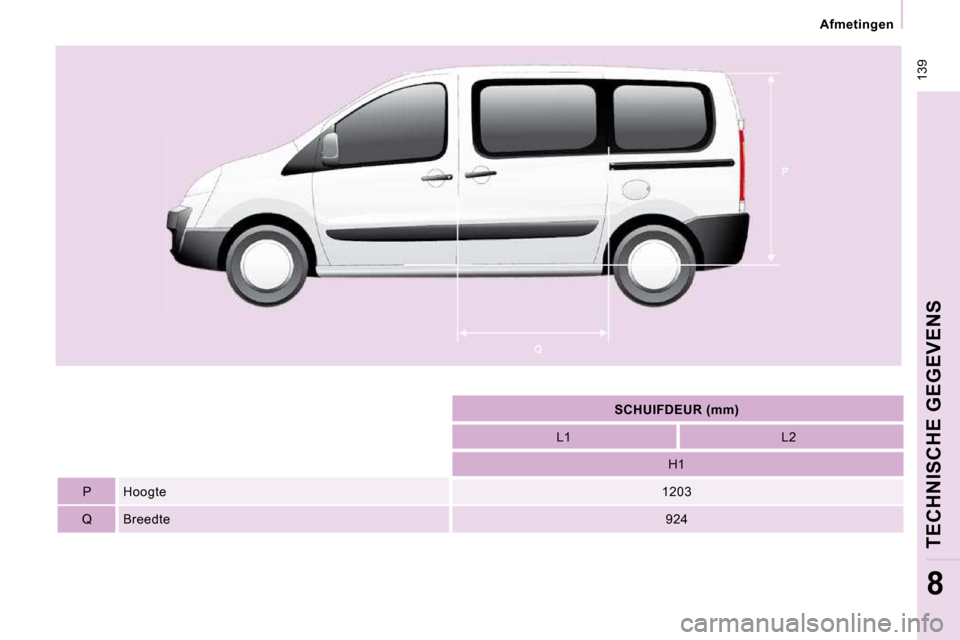

SCHUIFDEUR (mm)
L1 L2

H1
P Hoogte 1203
Q Breedte 924

140
Gewichten

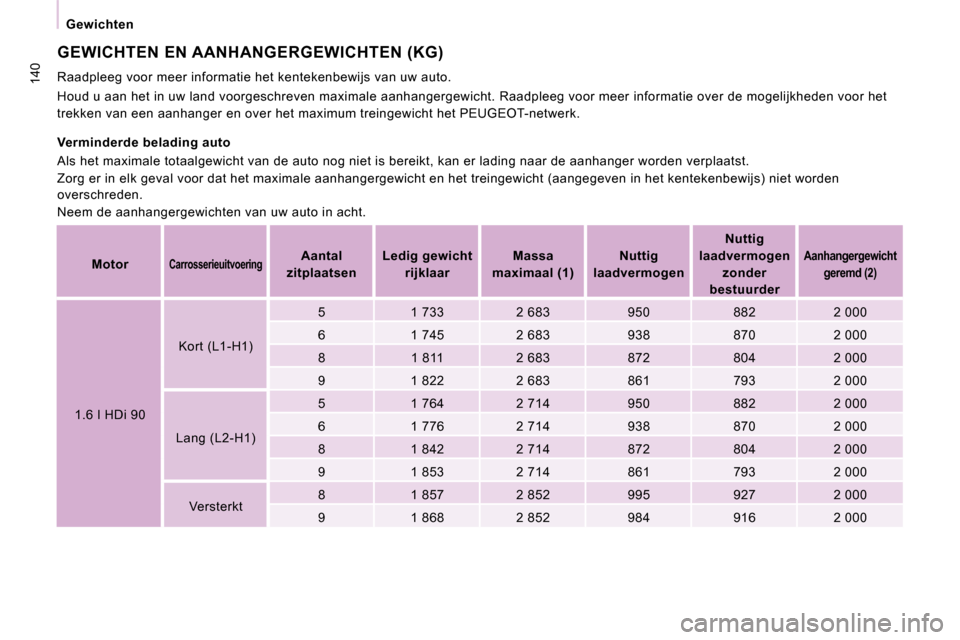

GEWICHTEN EN AANHANGERGEWICHTEN (KG)
Raadpleeg voor meer informatie het kentekenbewijs van uw auto.
Houd u aan het in uw land voorgeschreven maximale aanhangergewicht. Raadpleeg voor meer informatie ov er de mogelijkheden voor het
trekken van een aanhanger en over het maximum trein gewicht het PEUGEOT-netwerk.
Verminderde belading auto
Als het maximale totaalgewicht van de auto nog nie t is bereikt, kan er lading naar de aanhanger worden verplaatst.
Zorg er in elk geval voor dat het maximale aanhang ergewicht en het treingewicht (aangegeven in het ke ntekenbewijs) niet worden
overschreden.
Neem de aanhangergewichten van uw auto in acht.

Motor

Carrosserieuitvoering
Aantal
zitplaatsen
Ledig gewicht
rijklaar
Massa
maximaal (1)
Nuttig
laadvermogen
Nuttig
laadvermogen zonder
bestuurder
Aanhangergewicht
geremd (2)
1.6 l HDi 90 Kort (L1-H1)
5 1 733 2 683 950 882 2 000
6 1 745 2 683 938 870 2 000
8 1 811 2 683 872 804 2 000
9 1 822 2 683 861 793 2 000
Lang (L2-H1) 5 1 764 2 714 950 882 2 000
6 1 776 2 714 938 870 2 000
8 1 842 2 714 872 804 2 000
9 1 853 2 714 861 793 2 000
Versterkt 8 1 857 2 852 995 927 2 000
9 1 868 2 852 984 916 2 000
