Osłona zimowa

SZYBKA POMOC
7
ZDEJMOWANA OSŁONA ZIMOWA

Zależnie od kraju przeznaczenia,
zdejmowaną osłonę zimową instaluje się
w dolnej części przedniego zderzaka, aby
zapobiec nagromadzeniu się śniegu na
poziomie wentylatora chłodnicy.


MONTAŻ



- Przyłożyć zdejmowaną osłonę zimową
na poziomie kołka centrującego A
na
przednim zderzaku.

- Osadzić osłonę na miejsce naciskając
na każdy z zacisków B
znajdujących się
w czterech rogach.

Gdy temperatura na zewnątrz przekroczy
10 °
C (brak opadów śniegu) lub podczas
holowania, należy zdjąć osłonę zimową.


DEMONTAŻ



- Włożyć śrubokręt w otwór znajdujący się
obok każdego zacisku.

- Podważyć, aby odpiąć cztery zaciski B
.



6. MONTAŻ NAPRAWIONEGO KOŁA

Montaż koła odbywa się w sposób opisany
w punkcie 5, należy pamiętać o założeniu
kołpaków.

W rozdziale 8, części "Elementy
identyfikacyjne" znajduje się informacja
dotycząca oznaczeń na ogumieniu
(etykiety ogumienia).
Koło zapasowe nie jest przeznaczone
do jazdy na długich dystansach,
należy jak najszybciej udać się do ASO
SIECI PEUGEOT lub do warsztatu
specjalistycznego i sprawdzić moment
dokręcenia śrub, jak też ciśnienie w
zamontowanym kole. Jak najszybciej
naprawić i założyć oryginalne koło w
ASO SIECI PEUGEOT lub w warsztacie
specjalistycznym.

140


Łañcuchy śniegowe






ŁAŃCUCHY ŚNIEGOWE


W warunkach zimowych łańcuchy śniegowe
poprawiają właściwości trakcyjne pojazdu,
jak również jego zachowanie podczas
hamowania.

Łańcuchy śniegowe należy zakładać
na koła napędowe. Nie należy
ich zakładać na koła zapasowe typu
"dojazdowego".

Przestrzegać obowiązujących w
poszczególnych krajach przepisów
dotyczących maksymalnej prędkości jazdy z
założonymi łańcuchami śniegowymi.

Wskazówki dotyczące zakładania
łańcuchów



)
W przypadku konieczności założenia
łańcuchów na trasie, zatrzymać
samochód na płaskiej powierzchni na
poboczu.

)
Zaciągnąć hamulec postojowy i
ewentualnie podłożyć kliny pod koła, aby
samochód nie przesuwał się.

)
Założyć łańcuchy zgodnie z instrukcjami
producenta.

)
Ruszyć powoli i przejechać kawałek, nie
przekraczając prędkości 50 km/h.

)
Zatrzymać samochód i sprawdzić, czy
łańcuchy są odpowiednio naprężone.


Unikać jazdy po odśnieżonych
drogach, aby nie uszkodzić opon
samochodu ani jezdni. Zaleca się zało
żyć
łańcuchy przed wyjazdem na płaskim i
suchym podłożu. Jeżeli samochód posiada
felgi ze stopu aluminium sprawdzić, czy
żadna część łańcucha lub mocowań nie
styka się z felgą.


Używać wyłącznie łańcuchów
przeznaczonych do kół zamontowanych w
pojeździe:
Więcej informacji na temat łańcuchów
śniegowych można uzyskać w
sieci PEUGEOT lub w warsztacie
specjalistycznym.

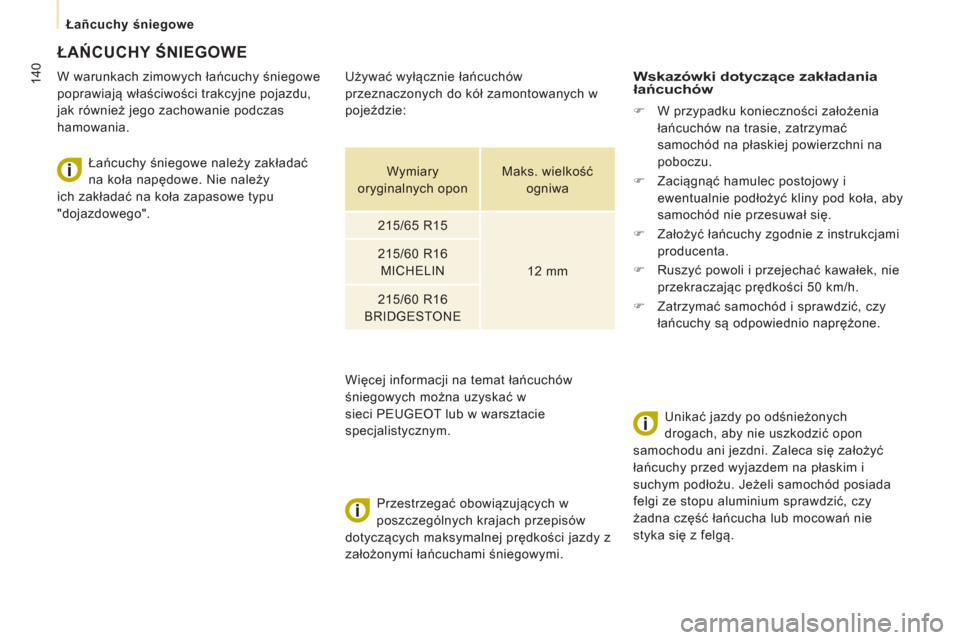

Wymiary
oryginalnych opon
Maks. wielkość
ogniwa

215/65 R15

12 mm
215/60 R16
MICHELIN

215/60 R16
BRIDGESTONE

141
Wymiana żarówki
SZYBKA POMOC
7

WYMIANA ŻARÓWEK
Ty p C
Żarówka halogenowa:
wyjąć sprężynę blokującą
z gniazda.
Ty p A
Żarówka całkowicie szklana:
delikatnie pociągnąć,
ponieważ zamontowana
została na wcisk.


TYPY ŻARÓWEK

W samochodzie zainstalowane są różne rodzaje żarówek. Aby je wyjąć, należy postępować
w następujący sposób:
Ty p B
Żarówka bagnetowa:
nacisnąć żarówkę, a
następnie przekręcić w
lewo.

Wymiana żarówek halogenowych musi
odbywać się po uprzednim wyłączeniu
reflektora na kilka minut (niebezpieczeństwo
oparzenia). Żarówkę chwyta się przez
szmatkę (nie wolno dotykać jej bezpośrednio
palcami).
Po zakończeniu operacji wymiany należy
sprawdzić działanie świateł.

142


Wymiana żarówki

3.
Kierunkowskazy
Typ B
, PY21W - 21W (żółte)


- Obrócić oprawę żarówki o ćwierć
obrotu w lewo.

- Wyjąć żarówkę delikatnie ją wciskając
i obracając w lewo.

- Wymienić żarówkę.
- Sprawdzić prawidłowe ustawienie
pokrywy na całym obwodzie w celu
zapewnienia szczelności.


ŚWIATŁA PRZEDNIE

Otworzyć pokrywę silnika. Aby uzyskać
dostęp do żarówek, włożyć rękę za zespół
optyczny.
W celu założenia żarówki należy
postępować w odwrotnej kolejności.


1.
Światła mijania / Światła drogowe
Typ C
, H4 - 55W


- Zdjąć pokrywę od środka pociągając
za elastyczny gumowy występ.

- Odłączyć złącze elektryczne.

- Wyjąć sprężynę blokującą.

- Wymienić
żarówkę upewniając się,
czy część metalowa wchodzi w
wyżłobienia lampy.
2.
Światła pozycyjne
Typ A
, W5W - 5W


- Zdjąć pokrywę pociągając za
elastyczny gumowy występ.

- Wyciągnąć oprawę żarówki włożonej
na wcisk pociągając za złącze.

- Wymienić żarówkę.

- Sprawdzić, czy osłona przylega
do lampy na całym obwodzie,
zapewniając szczelność.
4.
Reflektory
przeciwmgielne
Typ C

, H1 - 55W
Skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.

143
Wymiana żarówki
SZYBKA POMOC
7

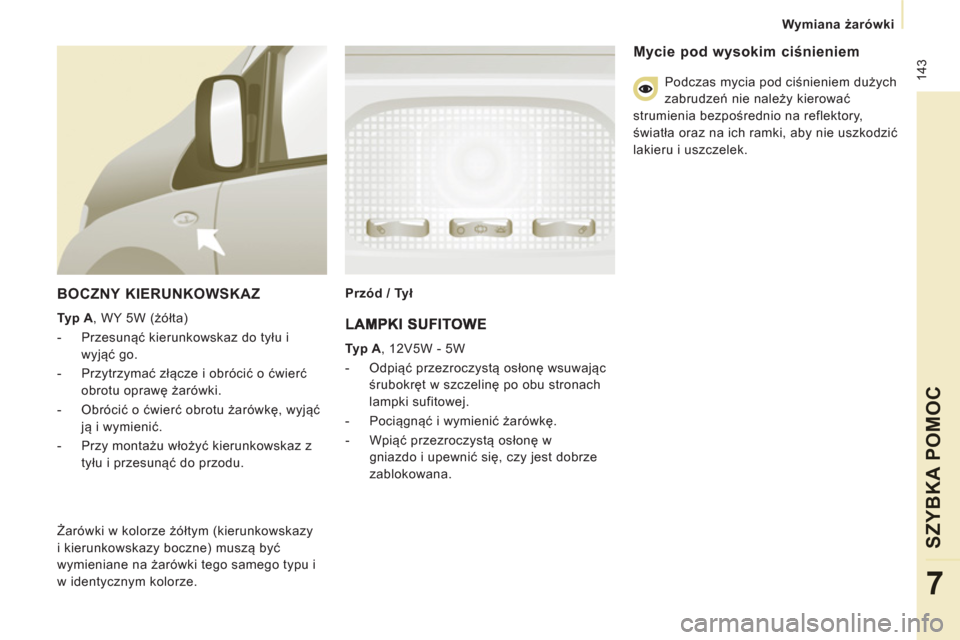

BOCZNY KIERUNKOWSKAZ


Typ A
, WY 5W (żółta)


- Przesunąć kierunkowskaz do tyłu i
wyjąć go.

- Przytrzymać złącze i obrócić o ćwierć
obrotu oprawę żarówki.

- Obrócić o ćwierć obrotu żarówkę, wyjąć
ją i wymienić.

- Przy montażu włożyć kierunkowskaz z
tyłu i przesunąć do przodu.

Przód / Tył

Żarówki w kolorze żółtym (kierunkowskazy
i kierunkowskazy boczne) muszą być
wymieniane na żarówki tego samego typu i
w identycznym kolorze.

Typ A
, 12V5W - 5W


- Odpiąć przezroczystą osłonę wsuwając
śrubokręt w szczelinę po obu stronach
lampki sufitowej.

- Pociągnąć i wymienić żarówkę.

- Wpiąć przezroczystą osłonę w
gniazdo i upewnić się, czy jest dobrze
zablokowana.



Mycie pod wysokim ciśnieniem

Podczas mycia pod ciśnieniem dużych
zabrudzeń nie należy kierować
strumienia bezpośrednio na reflektory,
światła oraz na ich ramki, aby nie uszkodzić
lakieru i uszczelek.

144


Wymiana żarówki

ŚWIATŁA TYLNE

Więcej informacji na temat żarówek można
przeczytać w części "Rodzaje żarówek".

- Odnaleźć uszkodzoną żarówkę, a
następnie otworzyć tylne drzwi o 180°.
Rozdział 2, część "Otwieranie".

- Wyjąć dwie nakrętki mocujące.
Od zewnątrz pociągnąć za
przezroczystą obudowę.

- Przytrzymując światło odłączyć złącza
elektryczne.
- Odgiąć 8 występów, a następnie wyjąć
oprawę żarówki.

- Wyjąć uszkodzoną żarówkę delikatnie ję

wciskając i przekręcając w lewo.

- Wymienić żarówkę.



1.
Światła stop / światła pozycyjne

Typ B
, P21/5W - 21/5W

2.
Kierunkowskazy

Typ B
, PY21W - 21W (żółte)

3.
Światła cofania

Typ B
, P21W - 21W

4.
Światła przeciwmgielne

Typ B
, P21W - 21W Podczas montażu należy prawidłowo
ustawić:


- 8 występów,

- włożyć dwa białe koł
ki w dwa otwory na
gumie uszczelniającej zespół świateł,

- przewód zasilania, aby go nie przyciąć.

Wymiana żarówki
SZYBKA POMOC
7
TRZECIE ŚWIATŁO STOP


Typ A
, W5W - 5W
Typ B
, P21W - 21W

OŚWIETLENIE TABLICY
REJESTRACYJNEJ

Typ A
, W5W - 5W

Drzwi bagażnika podnoszone do góry


- Odchylić przezroczystą plastikową
osłonę za pomocą śrubokręta w miejscu
oznaczonym strzałką.

- Wymienić żarówkę.

- Wymienić przezroczystą plastikową
obudowę i nacisnąć na nią.


Drzwi skrzydłowe


- Odpiąć wewnętrzną wykładzinę.

- Odłączyć złącze odginając występ.

- Zdjąć plastikową osłonę.

- Obrócić oprawę żarówki o ćwierć obrotu
w lewo.

- Wymienić żarówkę.


Światło na zewnątrz (drzwi skrzydłowe)


- Odkręcić dwie śruby za pomocą
śrubokręta Torx
TM
z końcówką 20.

- Wyjąć światło.

- Wymienić żarówkę.
Światło wewnątrz
(drzwi bagażnika podnoszone do góry)


- Odkręcić dwie śruby za pomocą
śrubokręta Torx TM
z końcówką 20.

- Zdjąć plastikową osłonę.

- Wyjąć oprawę żarówek odchylając dwa
występy.

- Wyjąć uszkodzoną żarówkę naciskając
delikatnie na nią, a następnie
przekręcając ją w lewo.

- Wymienić żarówkę.

146


Wymiana bezpiecznika

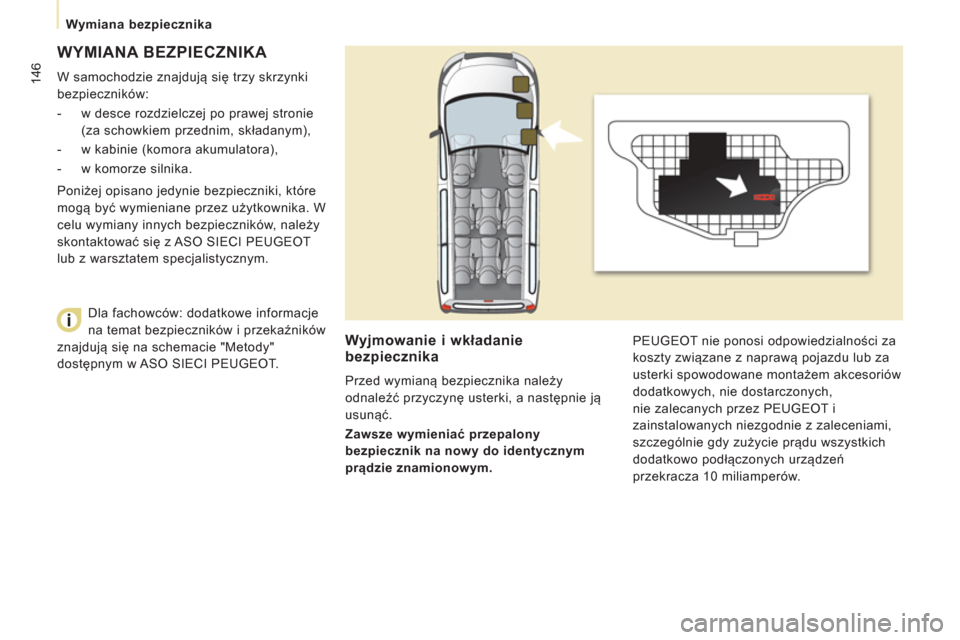

WYMIANA BEZPIECZNIKA

W samochodzie znajdują się trzy skrzynki
bezpieczników:


- w desce rozdzielczej po prawej stronie
(za schowkiem przednim, składanym),

- w kabinie (komora akumulatora),

- w komorze silnika.
Wyjmowanie i wkładanie bezpiecznika

Przed wymianą bezpiecznika należy
odnaleźć przyczynę usterki, a następnie ją
usunąć.

Zawsze wymieniać przepalony
bezpiecznik na nowy do identycznym
prądzie znamionowym. PEUGEOT nie ponosi odpowiedzialności za
koszty związane z naprawą pojazdu lub za
usterki spowodowane montażem akcesoriów
dodatkowych, nie dostarczonych,
nie zalecanych przez PEUGEOT i
zainstalowanych niezgodnie z zaleceniami,
szczególnie gdy zużycie prądu wszystkich
dodatkowo podłączonych urządzeń
przekracza 10 miliamperów. Poniżej opisano jedynie bezpieczniki, które
mogą być wymieniane przez użytkownika. W
celu wymiany innych bezpieczników, należy
skontaktować się z ASO SIECI PEUGEOT
lub z warsztatem specjalistycznym.
Dla fachowców: dodatkowe informacje
na temat bezpieczników i przekaźników
znajdują się na schemacie "Metody"
dostępnym w ASO SIECI PEUGEOT.

147
Wymiana bezpiecznika
SZYBKA POMOC
7

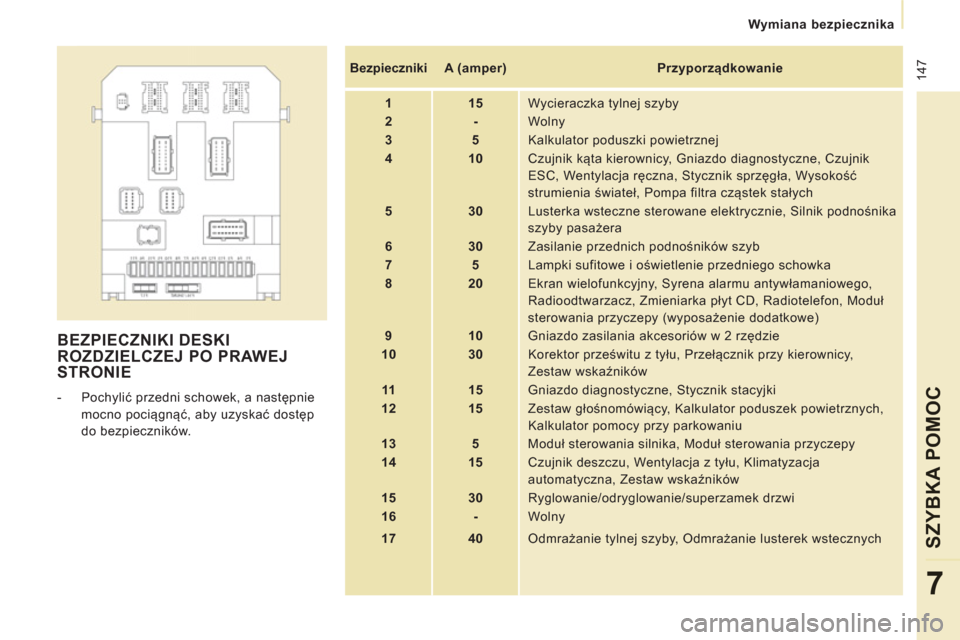

BEZPIECZNIKI DESKI
ROZDZIELCZEJ PO PRAWEJ
STRONIE


- Pochylić przedni schowek, a następnie
mocno pociągnąć, aby uzyskać dostęp
do bezpieczników.

Bezpieczniki



A (amper)

Przyporządkowanie


1


15
Wycieraczka tylnej szyby


2


-
Wolny


3


5
Kalkulator poduszki powietrznej


4


10
Czujnik kąta kierownicy, Gniazdo diagnostyczne, Czujnik
ESC, Wentylacja ręczna, Stycznik sprzęgła, Wysokość
strumienia świateł, Pompa filtra cząstek stałych


5


30
Lusterka wsteczne sterowane elektrycznie, Silnik podnośnika
szyby pasażera


6


30
Zasilanie przednich podnośników szyb


7


5
Lampki sufitowe i oświetlenie przedniego schowka


8


20
Ekran wielofunkcyjny, Syrena alarmu antywłamaniowego,
Radioodtwarzacz, Zmieniarka płyt CD, Radiotelefon, Moduł
sterowania przyczepy (wyposażenie dodatkowe)


9


10
Gniazdo zasilania akcesoriów w 2 rzędzie


10


30
Korektor prześwitu z tyłu, Przełącznik przy kierownicy,
Zestaw wskaźników


11


15
Gniazdo diagnostyczne, Stycznik stacyjki


12


15
Zestaw głośnomówiący, Kalkulator poduszek powietrznych,
Kalkulator pomocy przy parkowaniu


13


5
Moduł sterowania silnika, Moduł sterowania przyczepy


14


15
Czujnik deszczu, Wentylacja z tyłu, Klimatyzacja
automatyczna, Zestaw wskaźników


15


30
Ryglowanie/odryglowanie/superzamek drzwi


16


-
Wolny


17


40
Odmrażanie tylnej szyby, Odmrażanie lusterek wstecznych

148


Wymiana bezpiecznika

BEZPIECZNIKI KABINY



- Odpiąć obudowę komory akumulatora.

- Zdjąć czerwoną klamrę akumulatora (+).

Po zakończeniu wymiany zamknąć
dokładnie pokrywę.

Bezpieczniki



A (amper)

Przyporządkowanie


1


30
Ogrzewane fotele


2


20
Gniazdo 12V w 3 rzędzie


3


40/50
Moduł sterowania przyczepy (wyposażenie dodatkowe)


4


-
Wolny


36


15
Zamki drzwi


37


10
Zamki drzwi


38


20
Wycieraczka tylnej szyby


39


10
Wentylacja z tyłu


40


5
Składane lusterka wsteczne
