Peugeot Expert Tepee 2013 Instrukcja Obsługi (in Polish)

149
Wymiana bezpiecznika
SZYBKA POMOC
7

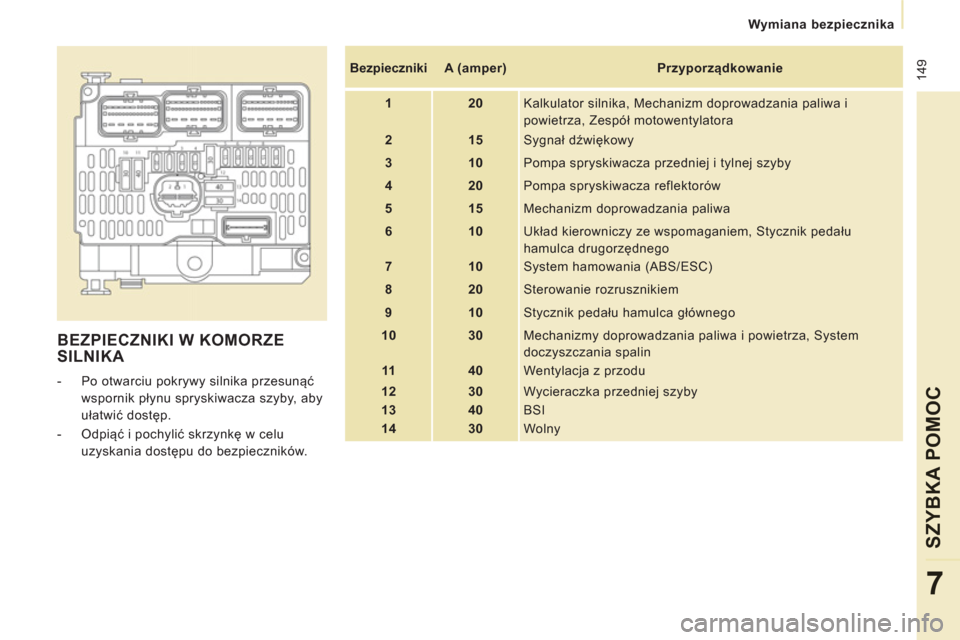

BEZPIECZNIKI W KOMORZE
SILNIKA


- Po otwarciu pokrywy silnika przesunąć
wspornik płynu spryskiwacza szyby, aby
ułatwić dostęp.

- Odpiąć i pochylić skrzynkę w celu
uzyskania dostępu do bezpieczników.

Bezpieczniki



A (amper)

Przyporządkowanie


1


20
Kalkulator silnika, Mechanizm doprowadzania paliwa i
powietrza, Zespół motowentylatora


2


15
Sygnał dźwiękowy


3


10
Pompa spryskiwacza przedniej i tylnej szyby


4


20
Pompa spryskiwacza reflektorów


5


15
Mechanizm doprowadzania paliwa


6


10
Układ kierowniczy ze wspomaganiem, Stycznik pedału
hamulca drugorz
ędnego


7


10
System hamowania (ABS/ESC)


8


20
Sterowanie rozrusznikiem


9


10
Stycznik pedału hamulca głównego


10


30
Mechanizmy doprowadzania paliwa i powietrza, System
doczyszczania spalin


11


40
Wentylacja z przodu


12


30
Wycieraczka przedniej szyby


13


40
BSI


14


30
Wolny

150

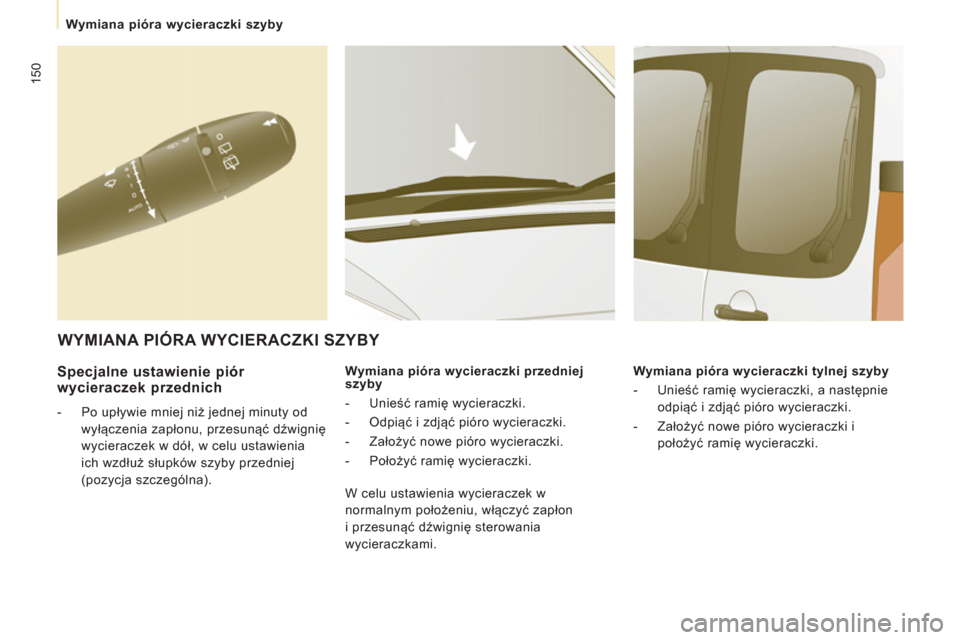

Wymiana pióra wycieraczki szyby


Specjalne ustawienie piór
wycieraczek przednich


- Po upływie mniej niż jednej minuty od
wyłączenia zapłonu, przesunąć dźwignię
wycieraczek w dół, w celu ustawienia
ich wzdłuż słupków szyby przedniej
(pozycja szczególna).
Wymiana pióra wycieraczki przedniej
szyby


- Unieść ramię wycieraczki.

- Odpiąć i zdjąć pióro wycieraczki.

- Założyć nowe pióro wycieraczki.

- Położyć ramię wycieraczki.
Wymiana pióra wycieraczki tylnej szyby


- Unieść ramię wycieraczki, a następnie
odpiąć i zdjąć pióro wycieraczki.

- Założyć nowe pióro wycieraczki i
położyć ramię
wycieraczki.


WYMIANA PIÓRA WYCIERACZKI SZYBY

W celu ustawienia wycieraczek w
normalnym położeniu, włączyć zapłon
i przesunąć dźwignię sterowania
wycieraczkami.

151

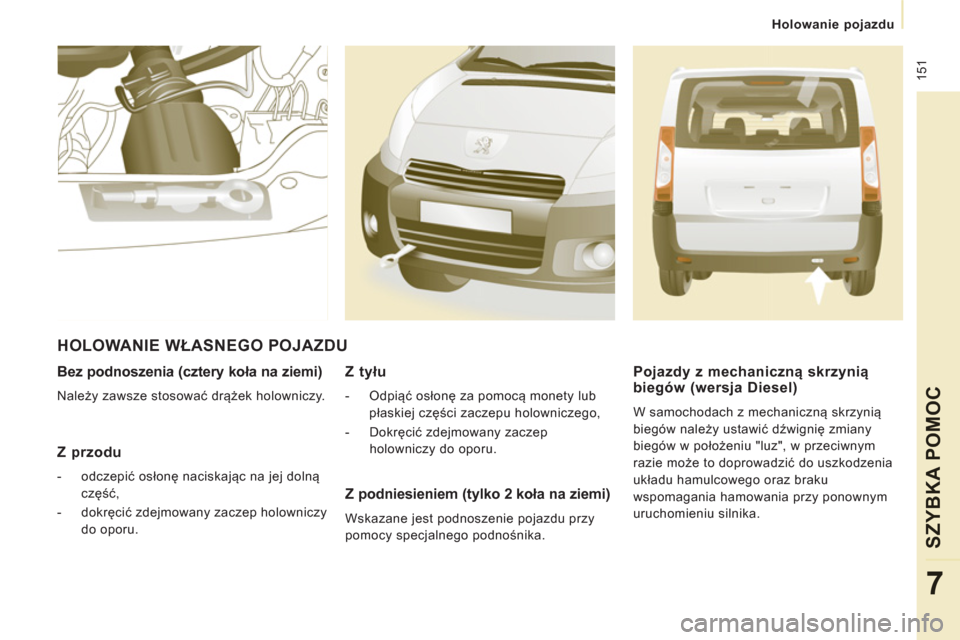

Holowanie pojazdu
SZYBKA POMOC
7

Bez podnoszenia (cztery koła na ziemi)

Należy zawsze stosować drążek holowniczy.


Z przodu



- odczepić osłonę naciskając na jej dolną
część,

- dokręcić zdejmowany zaczep holowniczy
do oporu.


HOLOWANIE WŁASNEGO POJAZDU
Z podniesieniem (tylko 2 koła na ziemi)

Wskazane jest podnoszenie pojazdu przy
pomocy specjalnego podnośnika.
Z tyłu



- Odpiąć osłonę za pomocą monety lub
płaskiej części zaczepu holowniczego,

- Dokręcić zdejmowany zaczep
holowniczy do oporu.



Pojazdy z mechaniczną skrzyniąbiegów (wersja Diesel)

W samochodach z mechaniczną skrzynią
biegów należy ustawić dźwignię zmiany
biegów w położeniu "luz", w przeciwnym
razie może to doprowadzić do uszkodzenia
układu hamulcowego oraz braku
wspomagania hamowania przy ponownym
uruchomieniu silnika.

152

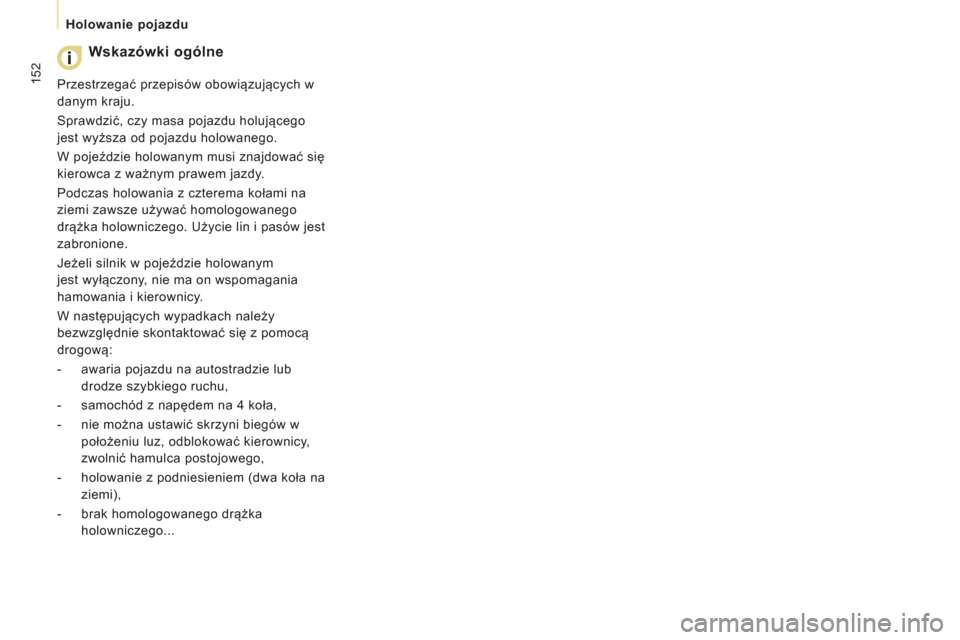

Holowanie pojazdu


Wskazówki ogólne

Przestrzegać przepisów obowiązujących w
danym kraju.
Sprawdzić, czy masa pojazdu holującego
jest wyższa od pojazdu holowanego.
W pojeździe holowanym musi znajdować się
kierowca z ważnym prawem jazdy.
Podczas holowania z czterema kołami na
ziemi zawsze używać homologowanego
drążka holowniczego. Użycie lin i pasów jest
zabronione.
Jeżeli silnik w pojeździe holowanym
jest wyłączony, nie ma on wspomagania
hamowania i kierownicy.
W następujących wypadkach należy
bezwzględnie skontaktować się z pomocą
drogową:


- awaria pojazdu na autostradzie lub
drodze szybkiego ruchu,

- samochód z napędem na 4 koła,

- nie można ustawić skrzyni biegów w
położeniu luz, odblokować kierownicy,
zwolnić hamulca postojowego,


- holowanie z podniesieniem (dwa koła na
ziemi),

- brak homologowanego drążka
holowniczego...

153

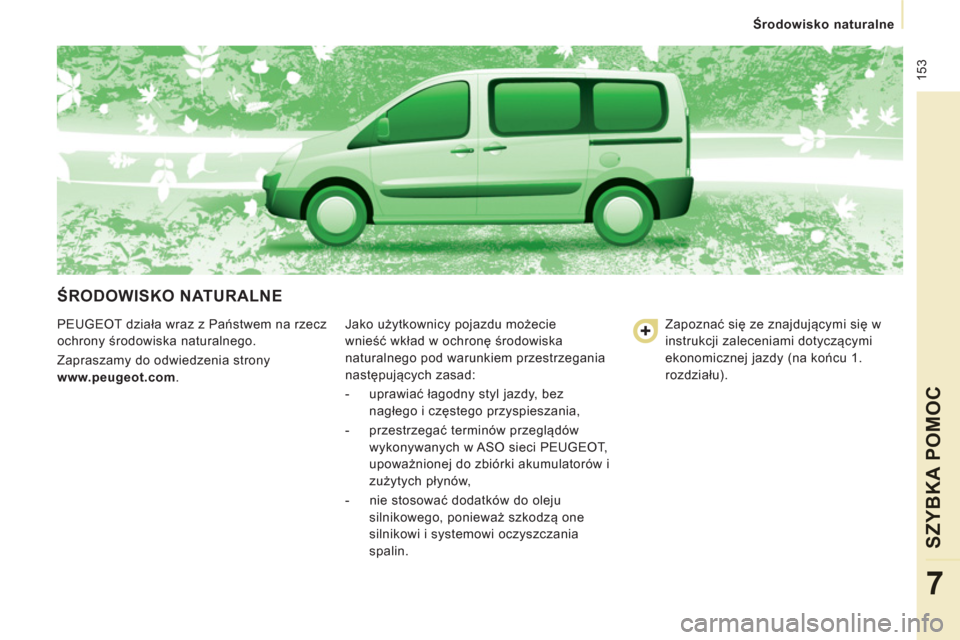

Środowisko naturalne
SZYBKA POMOC
7

ŚRODOWISKO NATURALNE

PEUGEOT działa wraz z Państwem na rzecz
ochrony środowiska naturalnego.
Zapraszamy do odwiedzenia strony
www.peugeot.com
. Jako użytkownicy pojazdu możecie
wnieść wkład w ochronę środowiska
naturalnego pod warunkiem przestrzegania
następujących zasad:


- uprawiać łagodny styl jazdy, bez
nagłego i częstego przyspieszania,

- przestrzegać terminów przeglądów
wykonywanych w ASO sieci PEUGEOT,
upoważnionej do zbiórki akumulatorów i
zużytych płynów,

- nie stosować dodatków do oleju
silnikowego, ponieważ szkodzą one
silnikowi i systemowi oczyszczania
spalin. Zapoznać się ze znajdującymi się w
instrukcji zaleceniami dotyczącymi
ekonomicznej jazdy (na końcu 1.
rozdziału).

154

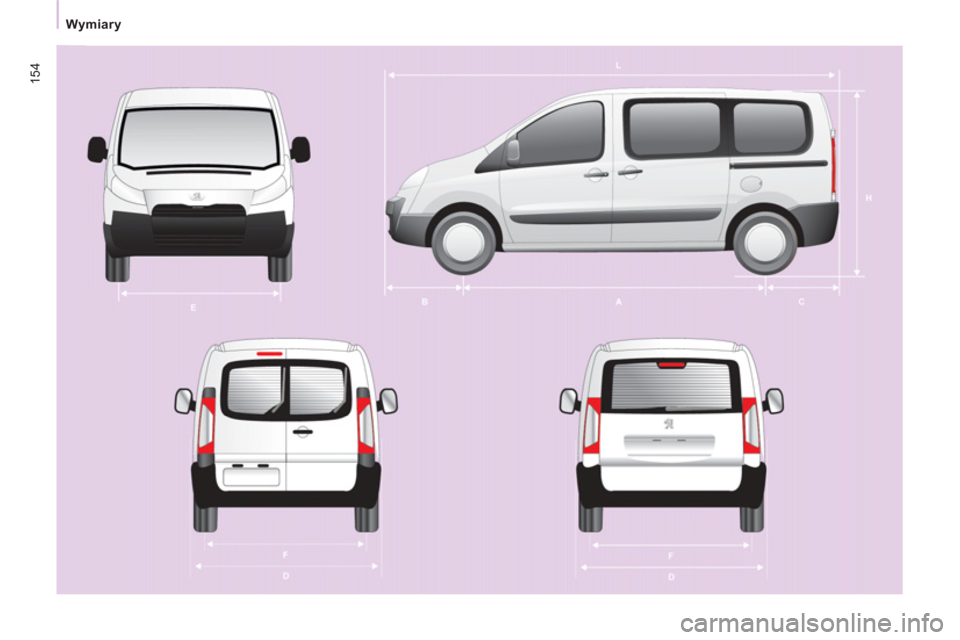

Wymiary

155


Wymiary


DANE TECHNICZNE
8





H1



L Długość całkowita
4 805


5 135

H Wysokość całkowita, zawieszenie pneumatyczne /
metalowe


1 895/1 942



A Rozstaw osi
3 000


3 122

B Zwis przedni


975



C Zwis tylny
830


1 038


Szerokość całkowita :








na blasze


1 870



D z osłonami


1 895




przy złożonych lusterkach


1 986




przy rozłożonych lusterkach


2 194



E Rozstaw kół z przodu


1 574



F Rozstaw kół z tyłu


1 574




Średnica skrętu kół pomiędzy chodnikami (m)
12,18


12,59


Maksymalna ładowność (kg)








Użytkowa


1 000




Na dachu


170

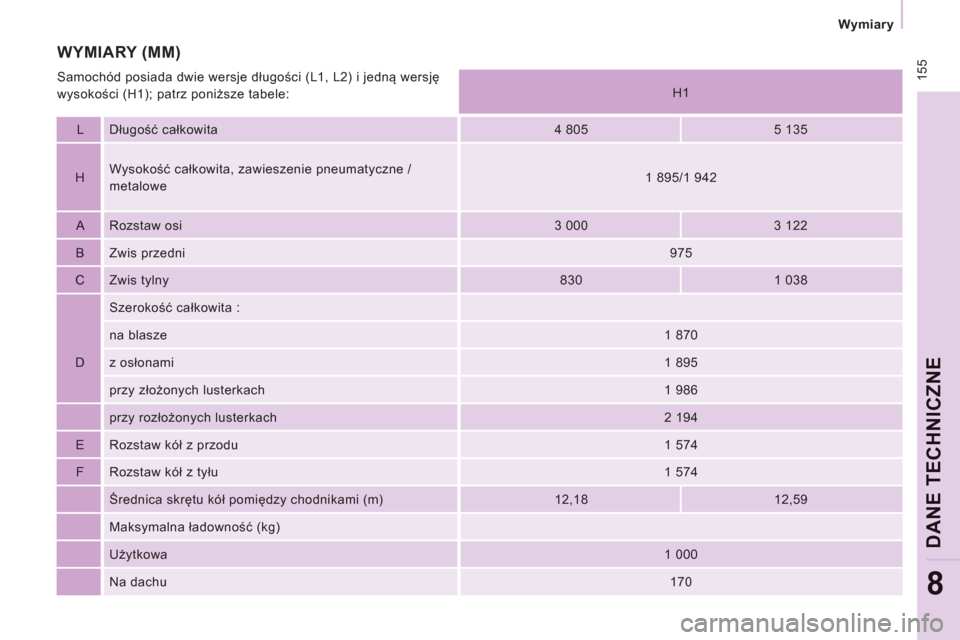

WYMIARY (MM)

Samochód posiada dwie wersje długości (L1, L2) i jedną wersję
wysokości (H1); patrz poniższe tabele:

156
Wymiary

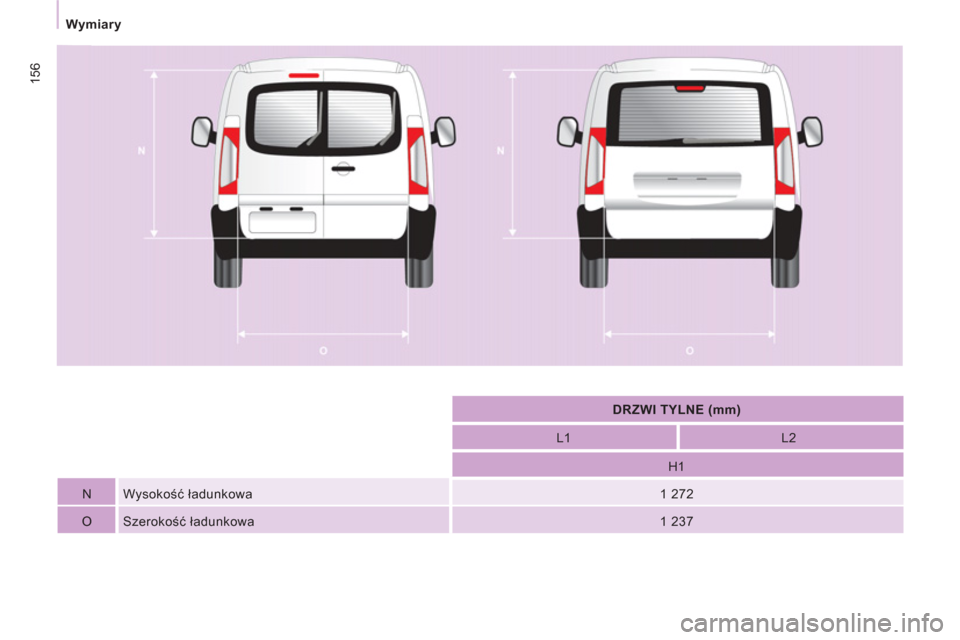

DRZWI TYLNE (mm)






L1


L2







H1



N Wysokość ładunkowa


1 272



O Szerokość ładunkowa


1 237

157


Wymiary


DANE TECHNICZNE
8

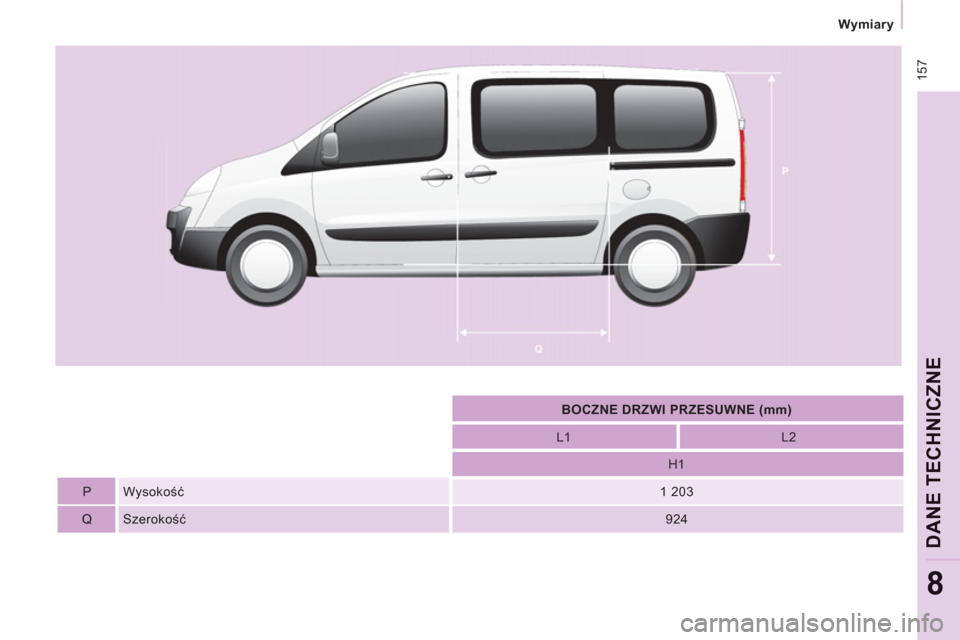

BOCZNE DRZWI PRZESUWNE (mm)






L1


L2







H1



P Wysokość


1 203



Q Szerokość


924

158

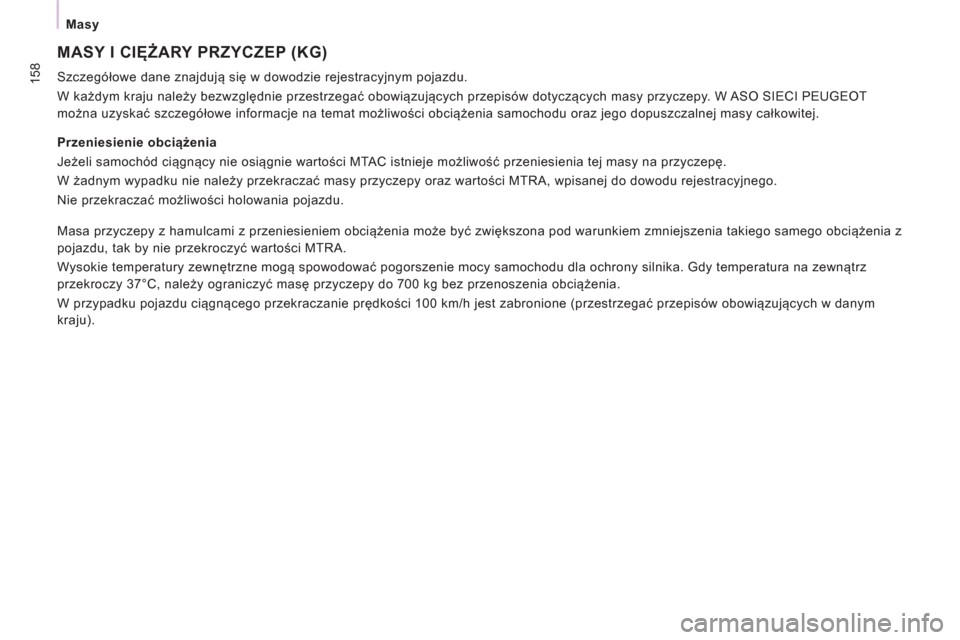

Masy
MASY I CIĘŻARY PRZYCZEP (KG)

Szczegółowe dane znajdują się w dowodzie rejestracyjnym pojazdu.
W każdym kraju należy bezwzględnie przestrzegać obowiązujących przepisów dotyczących masy przyczepy. W ASO SIECI PEUGEOT
można uzyskać szczegółowe informacje na temat możliwości obciążenia samochodu oraz jego dopuszczalnej masy całkowitej.

Przeniesienie obciążenia
Jeżeli samochód ciągnący nie osiągnie wartości MTAC istnieje możliwość przeniesienia tej masy na przyczepę.
W żadnym wypadku nie należy przekraczać masy przyczepy oraz wartości MTRA, wpisanej do dowodu rejestracyjnego.
Nie przekraczać możliwości holowania pojazdu.

Masa przyczepy z hamulcami z przeniesieniem obciążenia może być zwiększona pod warunkiem zmniejszenia takiego samego obciążenia z
pojazdu, tak by nie przekroczyć wartości MTRA.
Wysokie temperatury zewnętrzne mog
ą spowodować pogorszenie mocy samochodu dla ochrony silnika. Gdy temperatura na zewnątrz
przekroczy 37°C, należy ograniczyć masę przyczepy do 700 kg bez przenoszenia obciążenia.
W przypadku pojazdu ciągnącego przekraczanie prędkości 100 km/h jest zabronione (przestrzegać przepisów obowiązujących w danym
kraju).
