19


Otwieranie

GOTOWY do DROGI
2
otwieraniem kabiny i przestrzeni ładunkowej,
proszę skontaktować się z ASO SIECI
PEUGEOT .

PILOT ZDALNEGO STEROWANIA

Sygnalizowane jest to zapaleniem się
kierunkowskazów na około 2 sekundy.

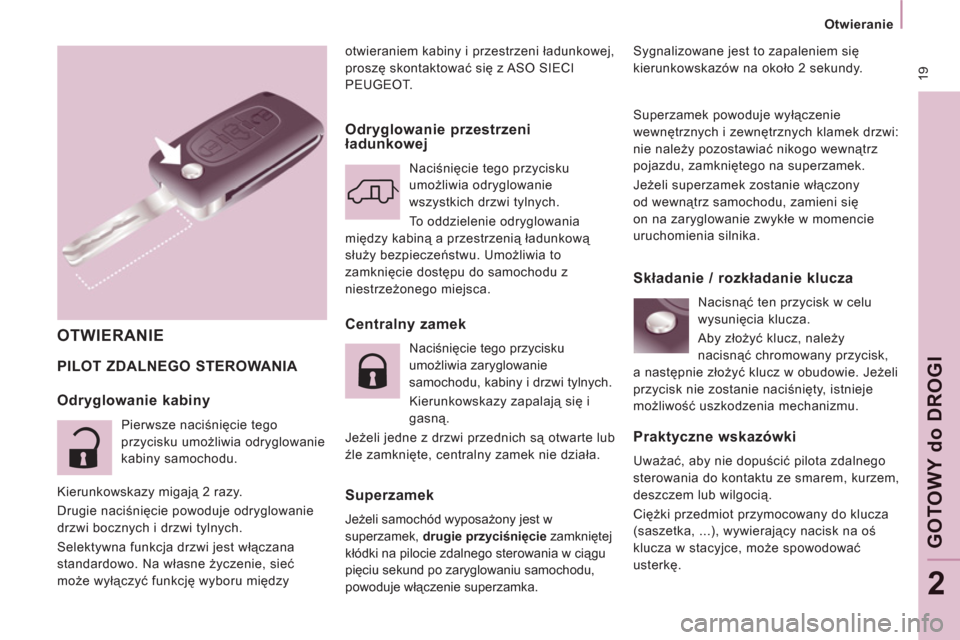

OTWIERANIE


Odryglowanie kabiny

Pierwsze naciśnięcie tego
przycisku umożliwia odryglowanie
kabiny samochodu.
Kierunkowskazy migają 2 razy.
Drugie naciśnięcie powoduje odryglowanie
drzwi bocznych i drzwi tylnych.
Selektywna funkcja drzwi jest włączana
standardowo. Na własne życzenie, sieć
może wyłączyć funkcję wyboru między


Odryglowanie przestrzeni
ładunkowej

Naciśnięcie tego przycisku
umożliwia odryglowanie
wszystkich drzwi tylnych.
To oddzielenie odryglowania
między kabiną a przestrzenią ładunkową
służy bezpieczeństwu. Umożliwia to
zamknięcie dostępu do samochodu z
niestrzeżonego miejsca.


Centralny zamek

Naciśnięcie tego przycisku
umożliwia zaryglowanie
samochodu, kabiny i drzwi tylnych.

Kierunkowskazy zapalają się i
gasną.
Jeżeli jedne z drzwi przednich są otwarte lub
źle zamknięte, centralny zamek nie działa.


Superzamek

Jeżeli samochód wyposażony jest w
superzamek, drugie przyciśnięcie
zamkniętej
kłódki na pilocie zdalnego sterowania w ciągu
pięciu sekund po zaryglowaniu samochodu,
powoduje włączenie superzamka. Superzamek powoduje wyłączenie
wewnętrznych i zewnętrznych klamek drzwi:
nie należy pozostawiać nikogo wewnątrz
pojazdu, zamkniętego na superzamek.
Jeżeli superzamek zostanie włączony
od wewnątrz samochodu, zamieni się
on na zaryglowanie zwykłe w momencie
uruchomienia silnika.


Składanie / rozkładanie klucza

Nacisnąć ten przycisk w celu
wysunięcia klucza.
Aby złożyć klucz, należy
nacisnąć chromowany przycisk,
a następnie złożyć klucz w obudowie. Jeżeli
przycisk nie zostanie naciśnięty, istnieje
możliwość uszkodzenia mechanizmu.


Praktyczne wskazówki

Uważać, aby nie dopuścić pilota zdalnego
sterowania do kontaktu ze smarem, kurzem,
deszczem lub wilgocią.
Ciężki przedmiot przymocowany do klucza
(saszetka, ...), wywierający nacisk na oś
klucza w stacyjce, może spowodować
usterkę.

Otwieranie

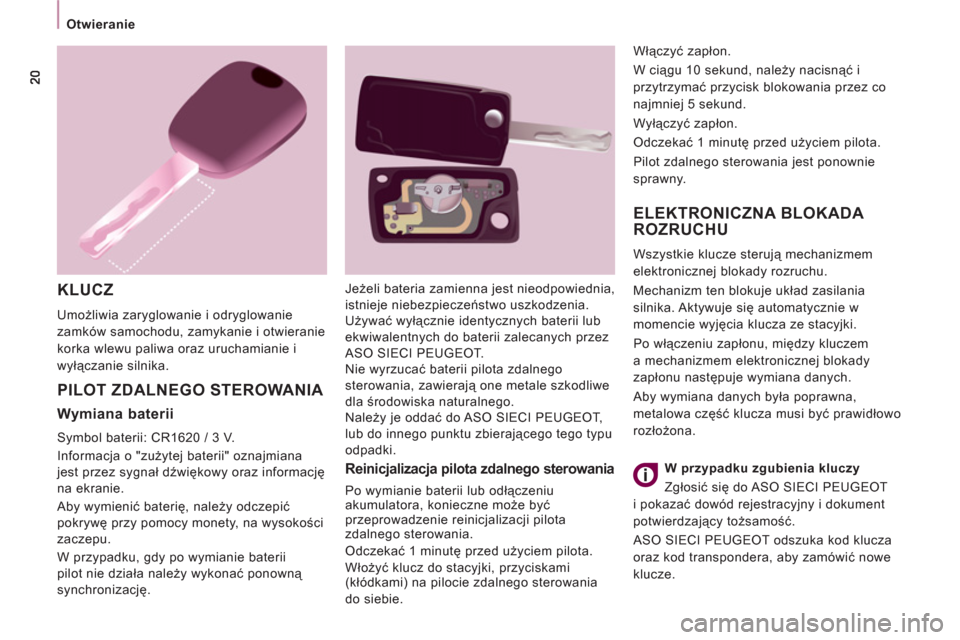

KLUCZ

Umożliwia zaryglowanie i odryglowanie
zamków samochodu, zamykanie i otwieranie
korka wlewu paliwa oraz uruchamianie i
wyłączanie silnika.

PILOT ZDALNEGO STEROWANIA ELEKTRONICZNA BLOKAD
A
ROZRUCHU
Wszystkie klucze sterują mechanizmem
elektronicznej blokady rozruchu.
Mechanizm ten blokuje układ zasilania
silnika. Aktywuje się automatycznie w
momencie wyjęcia klucza ze stacyjki.
Po włączeniu zapłonu, między kluczem
a mechanizmem elektronicznej blokady
zapłonu następuje wymiana danych.
Aby wymiana danych była poprawna,
metalowa część klucza musi być prawidłowo
rozłożona.


Reinicjalizacja pilota zdalnego sterowania

Po wymianie baterii lub odłączeniu
akumulatora, konieczne może być
przeprowadzenie reinicjalizacji pilota
zdalnego sterowania.
Odczekać 1 minutę przed użyciem pilota.
Włożyć klucz do stacyjki, przyciskami
(kłódkami) na pilocie zdalnego sterowania
do siebie. Włączyć zapłon.
W ciągu 10 sekund, należy nacisnąć i
przytrzymać przycisk blokowania przez co
najmniej 5 sekund.
Wyłączyć zapłon.
Odczekać 1 minutę przed użyciem pilota.
Pilot zdalnego sterowania jest ponownie
sprawny.
Jeżeli bateria zamienna jest nieodpowiednia,
istnieje niebezpieczeństwo uszkodzenia.


Używać wyłącznie identycznych baterii lub
ekwiwalentnych do baterii zalecanych przez
ASO SIECI PEUGEOT .
Nie wyrzucać baterii pilota zdalnego
sterowania, zawierają one metale szkodliwe
dla środowiska naturalnego.
Należy je odda
ć do ASO SIECI PEUGEOT ,
lub do innego punktu zbierającego tego typu
odpadki.

Wymiana baterii

Symbol baterii: CR1620 / 3 V.
Informacja o "zużytej baterii" oznajmiana
jest przez sygnał dźwiękowy oraz informację
na ekranie.
Aby wymienić baterię, należy odczepić
pokrywę przy pomocy monety, na wysokości
zaczepu.
W przypadku, gdy po wymianie baterii
pilot nie działa należy wykonać ponowną
synchronizację.
W przypadku zgubienia kluczy
Zgłosić się do ASO SIECI PEUGEOT
i pokazać dowód rejestracyjny i dokument
potwierdzający tożsamość.
ASO SIECI PEUGEOT odszuka kod klucza
oraz kod transpondera, aby zamówić nowe
klucze.

21


Otwieranie

GOTOWY do DROGI
2

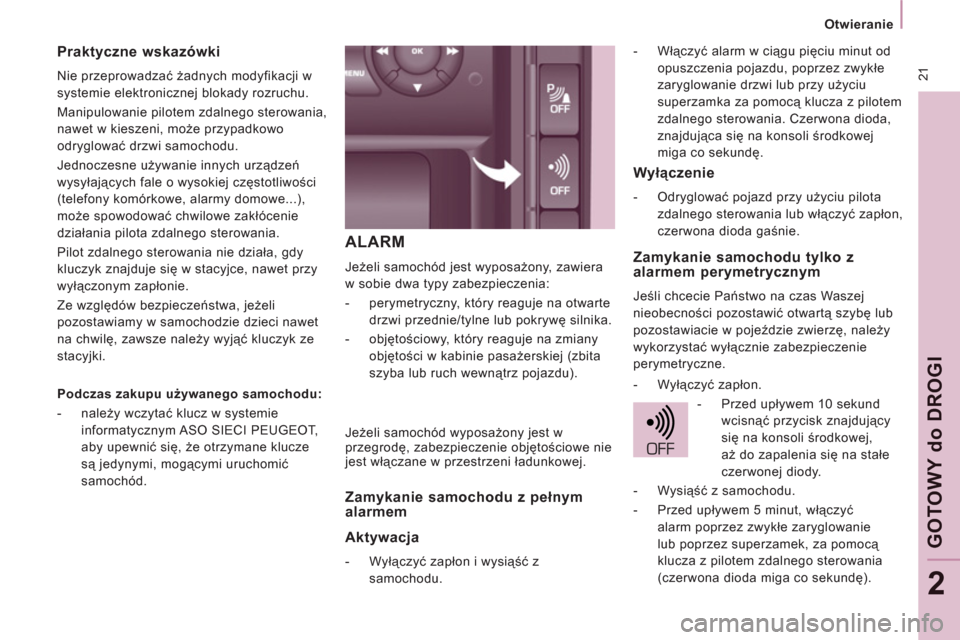

ALARM

Jeżeli samochód jest wyposażony, zawiera
w sobie dwa typy zabezpieczenia:


- perymetryczny, który reaguje na otwarte
drzwi przednie/tylne lub pokrywę silnika.

- objętościowy, który reaguje na zmiany
objętości w kabinie pasażerskiej (zbita
szyba lub ruch wewnątrz pojazdu).


Praktyczne wskazówki

Nie przeprowadzać żadnych modyfikacji w
systemie elektronicznej blokady rozruchu.
Manipulowanie pilotem zdalnego sterowania,
nawet w kieszeni, może przypadkowo
odryglować drzwi samochodu.
Jednoczesne używanie innych urządzeń
wysyłających fale o wysokiej częstotliwości
(telefony komórkowe, alarmy domowe...),
może spowodować chwilowe zakłócenie
działania pilota zdalnego sterowania.
Pilot zdalnego sterowania nie działa, gdy
kluczyk znajduje się w stacyjce, nawet przy
wyłączonym zapłonie.
Ze względów bezpieczeństwa, jeżeli
pozostawiamy w samochodzie dzieci nawet
na chwilę, zawsze należy wyjąć kluczyk ze
stacyjki.
Jeżeli samochód wyposażony jest w
przegrodę, zabezpieczenie objętościowe nie
jest włączane w przestrzeni ładunkowej.


Zamykanie samochodu z pełnym
alarmem

Aktywacja



- Wyłączyć zapłon i wysiąść z
samochodu.
Podczas zakupu używanego samochodu:


- należy wczytać klucz w systemie
informatycznym ASO SIECI PEUGEOT ,
aby upewnić się, że otrzymane klucze
są jedynymi, mogącymi uruchomić
samochód.

- Włączyć alarm w ciągu pięciu minut od
opuszczenia pojazdu, poprzez zwykłe
zaryglowanie drzwi lub przy użyciu
superzamka za pomocą klucza z pilotem
zdalnego sterowania. Czerwona dioda,
znajdująca się na konsoli środkowej
miga co sekundę.



Wyłączenie



- Odryglować pojazd przy użyciu pilota
zdalnego sterowania lub włączyć zapłon,
czerwona dioda gaśnie.



Zamykanie samochodu tylko z
alarmem perymetrycznym
Jeśli chcecie Państwo na czas Waszej
nieobecności pozostawić otwartą szybę lub
pozostawiacie w pojeździe zwierzę, należy
wykorzystać wyłącznie zabezpieczenie
perymetryczne.


- Wyłączyć zapłon.

- Przed upływem 10 sekund
wcisnąć przycisk znajdujący
się na konsoli środkowej,
aż do zapalenia się na stałe
czerwonej diody.

- Wysiąść z samochodu.

- Przed upływem 5 minut, włączyć
alarm poprzez zwykłe zaryglowanie
lub poprzez superzamek, za pomocą
klucza z pilotem zdalnego sterowania
(czerwona dioda miga co sekundę).

22
Otwieranie

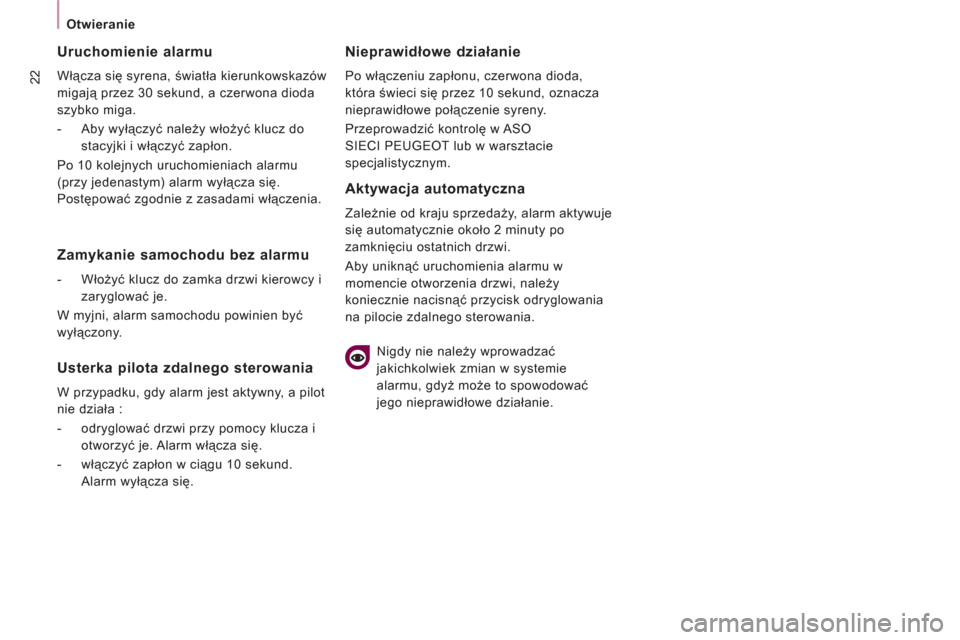

Uruchomienie alarmu

Włącza się syrena, światła kierunkowskazów
migają przez 30 sekund, a czerwona dioda
szybko miga.


- Aby wyłączyć należy włożyć klucz do
stacyjki i włączyć zapłon.
Po 10 kolejnych uruchomieniach alarmu
(przy jedenastym) alarm wyłącza się.
Postępować zgodnie z zasadami włączenia.


Nieprawidłowe działanie

Po włączeniu zapłonu, czerwona dioda,
która świeci się przez 10 sekund, oznacza
nieprawidłowe połączenie syreny.
Przeprowadzić kontrolę w ASO
SIECI PEUGEOT lub w warsztacie
specjalistycznym.


Zamykanie samochodu bez alarmu



- Włożyć klucz do zamka drzwi kierowcy i
zaryglować je.
W myjni, alarm samochodu powinien być
wyłączony.


Usterka pilota zdalnego sterowania

W przypadku, gdy alarm jest aktywny, a pilot
nie działa :


- odryglować drzwi przy pomocy klucza i
otworzyć je. Alarm włącza się.

- włączyć zapłon w ciągu 10 sekund.
Alarm wyłącza się.



Aktywacja automatyczna

Zależnie od kraju sprzedaży, alarm aktywuje
się automatycznie około 2 minuty po
zamknięciu ostatnich drzwi.
Aby uniknąć uruchomienia alarmu w
momencie otworzenia drzwi, należy
koniecznie nacisnąć przycisk odryglowania
na pilocie zdalnego sterowania.

Nigdy nie należy wprowadzać
jakichkolwiek zmian w systemie
alarmu, gdyż może to spowodować
jego nieprawidłowe działanie.

23


Otwieranie

GOTOWY do DROGI
2

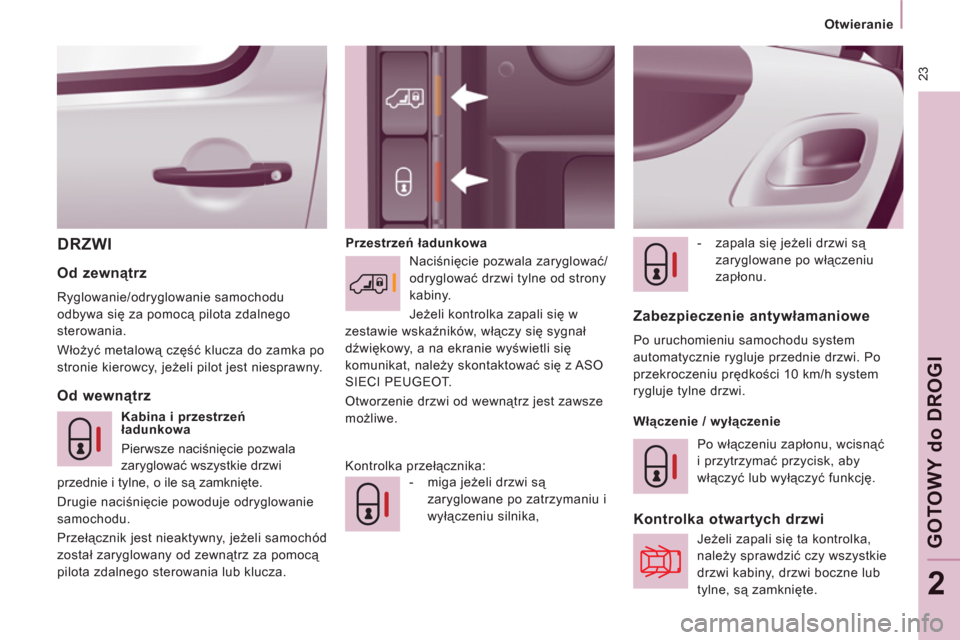

DRZWI

Przestrzeń ładunkowa

- zapala się jeżeli drzwi są
zaryglowane po włączeniu
zapłonu.




Od wewnątrz
Od zewnątrz

Ryglowanie/odryglowanie samochodu
odbywa się za pomocą pilota zdalnego
sterowania.
Włożyć metalową część klucza do zamka po
stronie kierowcy, jeżeli pilot jest niesprawny.

Kabina i przestrzeń
ładunkowa
Pierwsze naciśnięcie pozwala
zaryglować wszystkie drzwi
przednie i tylne, o ile są zamknięte.
Drugie naciśnięcie powoduje odryglowanie
samochodu.
Przełącznik jest nieaktywny, jeżeli samochód
został zaryglowany od zewnątrz za pomocą
pilota zdalnego sterowania lub klucza. Naciśnięcie pozwala zaryglować/
odryglować drzwi tylne od strony
kabiny.
Jeżeli kontrolka zapali się w
zestawie wskaźników, włączy się sygnał
dźwiękowy, a na ekranie wyświetli się
komunikat, należy skontaktować się z ASO
SIECI PEUGEOT .
Otworzenie drzwi od wewnątrz jest zawsze
możliwe.
Kontrolka przełącznika:


Zabezpieczenie antywłamaniowe

Po uruchomieniu samochodu system
automatycznie rygluje przednie drzwi. Po
przekroczeniu prędkości 10 km/h system
rygluje tylne drzwi.

Włączenie / wyłączenie
Po włączeniu zapłonu, wcisnąć
i przytrzymać przycisk, aby
włączyć lub wyłączyć funkcję.



Kontrolka otwartych drzwi

Jeżeli zapali się ta kontrolka,
należy sprawdzić czy wszystkie
drzwi kabiny, drzwi boczne lub
tylne, są zamknięte.

- miga jeżeli drzwi są
zaryglowane po zatrzymaniu i
wyłączeniu silnika,

24
Otwieranie

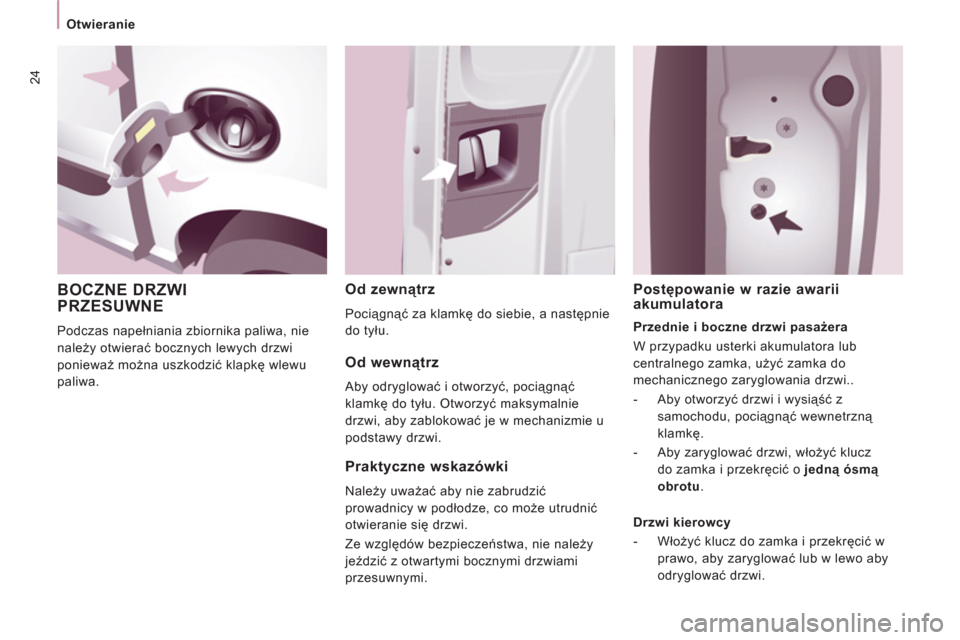

BOCZNE DRZWI PRZESUWNE

Podczas napełniania zbiornika paliwa, nie
należy otwierać bocznych lewych drzwi
ponieważ można uszkodzić klapkę wlewu
paliwa.

Od zewnątrz

Pociągnąć za klamkę do siebie, a następnie
do tyłu.


Praktyczne wskazówki

Należy uważać aby nie zabrudzić
prowadnicy w podłodze, co może utrudnić
otwieranie się drzwi.
Ze względów bezpieczeństwa, nie należy
jeździć z otwartymi bocznymi drzwiami
przesuwnymi.


Od wewnątrz

Aby odryglować i otworzyć, pociągnąć
klamkę do tyłu. Otworzyć maksymalnie
drzwi, aby zablokować je w mechanizmie u
podstawy drzwi.






Postępowanie w razie awarii
akumulatora

Przednie i boczne drzwi pasażera
W przypadku usterki akumulatora lub
centralnego zamka, użyć zamka do
mechanicznego zaryglowania drzwi..


- Aby otworzyć drzwi i wysiąść z
samochodu, pociągnąć wewnetrzną
klamkę.

- Aby zaryglować drzwi, włożyć klucz
do zamka i przekręcić o jedną ósmą
obrotu
.


Drzwi kierowcy


- Włożyć klucz do zamka i przekręcić w
prawo, aby zaryglować lub w lewo aby
odryglować drzwi.

25


Otwieranie

GOTOWY do DROGI
2

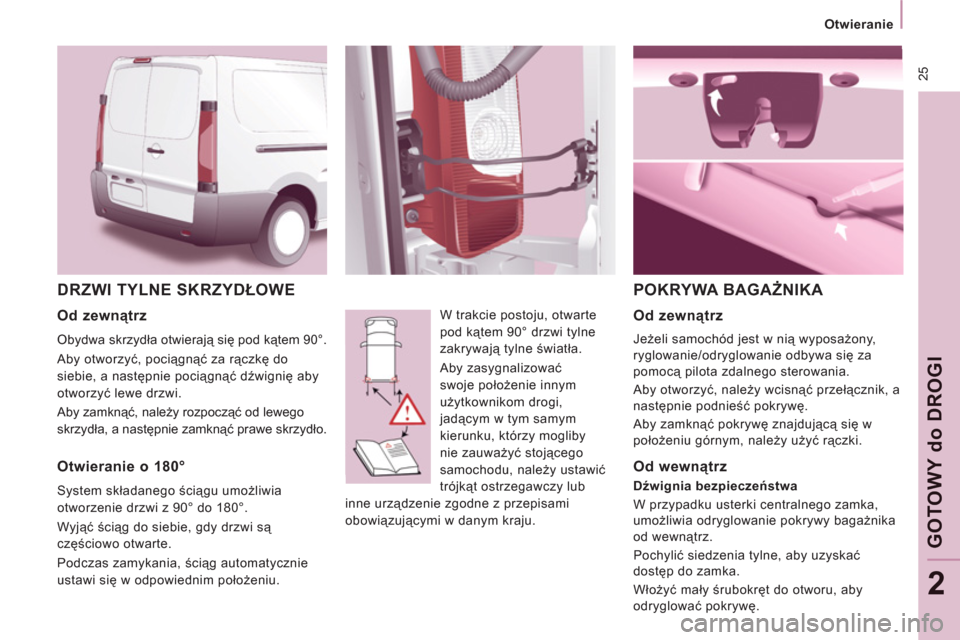

DRZWI TYLNE SKRZYDŁOWE

W trakcie postoju, otwarte
pod kątem 90° drzwi tylne
zakrywają tylne światła.
Aby zasygnalizować
swoje położenie innym
użytkownikom drogi,
jadącym w tym samym
kierunku, którzy mogliby
nie zauważyć stojącego
samochodu, należy ustawić
trójkąt ostrzegawczy lub
inne urządzenie zgodne z przepisami
obowiązującymi w danym kraju.

POKRYWA BAGAŻNIKA


Od zewnątrz

Obydwa skrzydła otwierają się pod kątem 90°.
Aby otworzyć, pociągnąć za rączkę do
siebie, a następnie pociągnąć dźwignię aby
otworzyć lewe drzwi.
Aby zamknąć, należy rozpocząć od lewego
skrzydła, a następnie zamknąć prawe skrzydło.


Otwieranie o 180°

System składanego ściągu umożliwia
otworzenie drzwi z 90° do 180°.
Wyjąć ściąg do siebie, gdy drzwi są
częściowo otwarte.
Podczas zamykania, ściąg automatycznie
ustawi się w odpowiednim położeniu.


Od zewnątrz

Jeżeli samochód jest w nią wyposażony,
ryglowanie/odryglowanie odbywa się za
pomocą pilota zdalnego sterowania.
Aby otworzyć, należy wcisnąć przełącznik, a
następnie podnieść pokrywę.
Aby zamknąć pokrywę znajdującą się w
położeniu górnym, należy użyć rączki.


Od wewnątrz


Dźwignia bezpieczeństwa
W przypadku usterki centralnego zamka,
umożliwia odryglowanie pokrywy bagażnika
od wewnątrz.
Pochylić siedzenia tylne, aby uzyskać
dostęp do zamka.
Włożyć mały śrubokręt do otworu, aby
odryglować pokrywę.

26
Stanowisko kierowcy

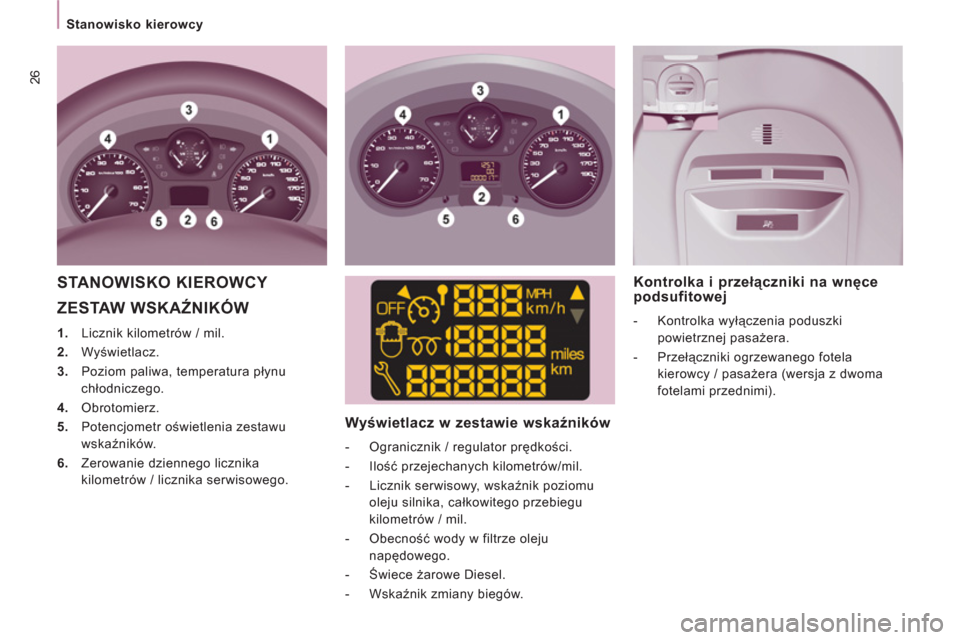

ZESTAW WSKAŹNIKÓW



1.
Licznik kilometrów / mil.

2.
Wyświetlacz.

3.
Poziom paliwa, temperatura płynu
chłodniczego.

4.
Obrotomierz.

5.
Potencjometr oświetlenia zestawu
wskaźników.

6.
Zerowanie dziennego licznika
kilometrów / licznika serwisowego.


Wyświetlacz w zestawie wskaźników



- Ogranicznik / regulator prędkości.

- Ilość przejechanych kilometrów/mil.

- Licznik serwisowy, wskaźnik poziomu
oleju silnika, całkowitego przebiegu
kilometrów / mil.

- Obecność wody w filtrze oleju
napędowego.

- Świece żarowe Diesel.

- Wskaźnik zmiany biegów.



Kontrolka i przełączniki na wnęce
podsufitowej


- Kontrolka wyłączenia poduszki
powietrznej pasażera.

- Przełączniki ogrzewanego fotela
kierowcy / pasażera (wersja z dwoma
fotelami przednimi).


STANOWISKO KIEROWCY

27


Stanowisko kierowcy

GOTOWY do DROGI
2

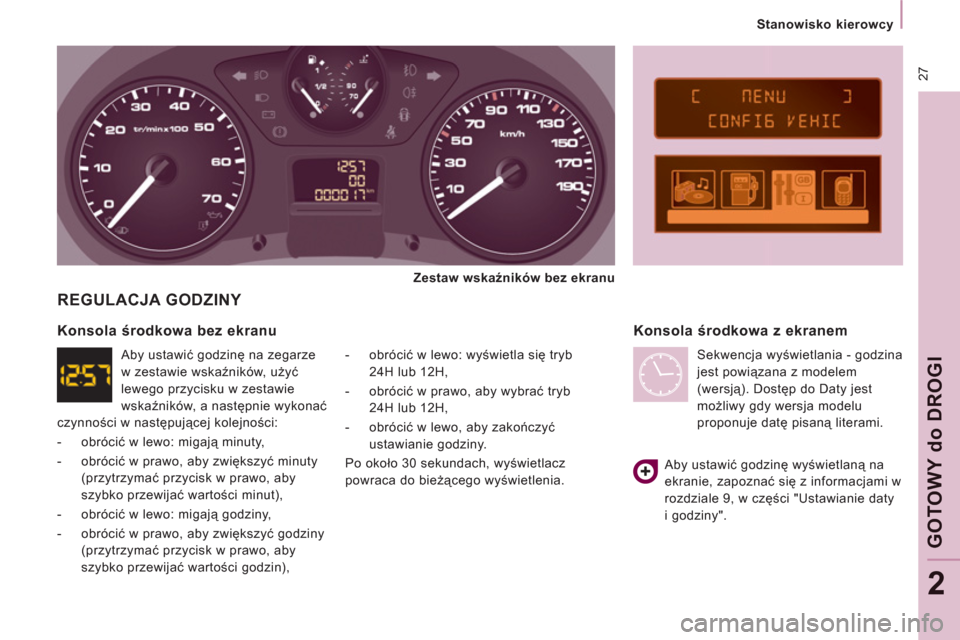

REGULACJA GODZINY


- obrócić w lewo: wyświetla się tryb
24H lub 12H,

- obrócić w prawo, aby wybrać tryb
24H lub 12H,

- obrócić w lewo, aby zakończyć
ustawianie godziny.
Po około 30 sekundach, wyświetlacz
powraca do bieżącego wyświetlenia.


Konsola środkowa z ekranem

Sekwencja wyświetlania - godzina
jest powiązana z modelem
(wersją). Dostęp do Daty jest
możliwy gdy wersja modelu
proponuje datę pisaną literami.


Konsola środkowa bez ekranu

Aby ustawić godzinę na zegarze
w zestawie wskaźników, użyć
lewego przycisku w zestawie
wskaźników, a następnie wykonać
czynności w następującej kolejności:


- obrócić w lewo: migają minuty,

- obrócić w prawo, aby zwiększyć minuty
(przytrzymać przycisk w prawo, aby
szybko przewijać wartości minut),

- obrócić w lewo: migają godziny,

- obrócić w prawo, aby zwiększyć godziny
(przytrzymać przycisk w prawo, aby
szybko przewijać wartości godzin),
Aby ustawić godzinę wyświetlaną na
ekranie, zapoznać się z informacjami w
rozdziale 9, w części "Ustawianie daty
i godziny".
Zestaw wskaźników bez ekranu

Stanowisko kierowcy

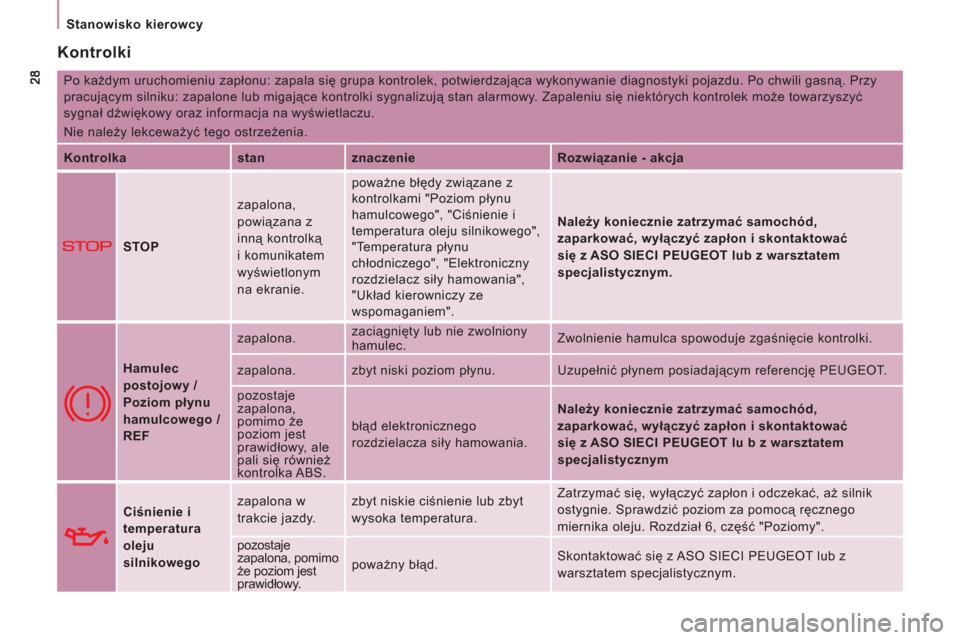

Kontrolki

Po każdym uruchomieniu zapłonu: zapala się grupa kontrolek, potwierdzająca wykonywanie diagnostyki pojazdu. Po chwili gasną. Przy
pracującym silniku: zapalone lub migające kontrolki sygnalizują stan alarmowy. Zapaleniu się niektórych kontrolek może towarzyszyć
sygnał dźwiękowy oraz informacja na wyświetlaczu.
Nie należy lekceważyć tego ostrzeżenia.

Kontrolka
stan
znaczenie
Rozwiązanie - akcja

STOP zapalona,
powiązana z
inną kontrolką
i komunikatem
wyświetlonym
na ekranie. poważne błędy związane z
kontrolkami "Poziom płynu
hamulcowego", "Ciśnienie i
temperatura oleju silnikowego",
"Temperatura płynu
chłodniczego", "Elektroniczny
rozdzielacz siły hamowania",
"Ukł
ad kierowniczy ze
wspomaganiem".
Należy koniecznie zatrzymać samochód,
zaparkować, wyłączyć zapłon i skontaktować
się z ASO SIECI PEUGEOT lub z warsztatem
specjalistycznym .

Hamulec
postojowy /
Poziom płynu
hamulcowego /
REF zapalona. zaciągnięty lub nie zwolniony
hamulec. Zwolnienie hamulca spowoduje zgaśnięcie kontrolki.
zapalona. zbyt niski poziom płynu. Uzupełnić płynem posiadającym referencję PEUGEOT.
pozostaje
zapalona,
pomimo że
poziom jest
prawidłowy, ale
pali się również
kontrolka ABS. błąd elektronicznego
rozdzielacza siły hamowania. N ależy koniecznie zatrzymać samochód,
zaparkować, wyłączyć
zapłon i skontaktować
się z ASO SIECI PEUGEOT lu b z warsztatem
specjalistycznym

Ciśnienie i
temperatura
oleju
silnikowego zapalona w
trakcie jazdy. zbyt niskie ciśnienie lub zbyt
wysoka temperatura. Zatrzymać się, wyłączyć zapłon i odczekać, aż silnik
ostygnie. Sprawdzić poziom za pomocą ręcznego
miernika oleju. Rozdział 6, część "Poziomy".
pozostaje
zapalona, pomimo
że poziom jest
prawidłowy. poważny błąd. Skontaktować się z ASO SIECI PEUGEOT lub z
warsztatem specjalistycznym.
