Peugeot Expert VU 2011 Instrukcja Obsługi (in Polish)
Manufacturer: PEUGEOT, Model Year: 2011, Model line: Expert VU, Model: Peugeot Expert VU 2011Pages: 260, PDF Size: 9.83 MB
Page 1 of 260
INSTRUKCJA OBSŁUGI
Page 2 of 260
Page 3 of 260

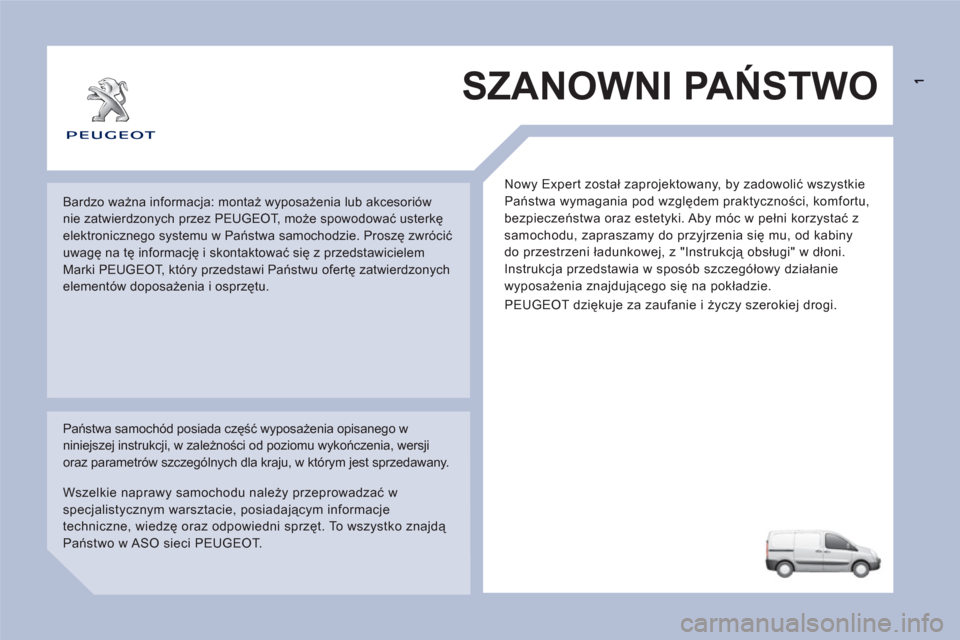

SZANOWNI PAŃSTWO
Nowy Expert został zaprojektowany, by zadowolić wszystkie
Państwa wymagania pod względem praktyczności, komfortu,
bezpieczeństwa oraz estetyki. Aby móc w pełni korzystać z
samochodu, zapraszamy do przyjrzenia się mu, od kabiny
do przestrzeni ładunkowej, z "Instrukcją obsługi" w dłoni.
Instrukcja przedstawia w sposób szczegółowy działanie
wyposażenia znajdującego się na pokładzie.
PEUGEOT dziękuje za zaufanie i życzy szerokiej drogi.
Państwa samochód posiada część wyposażenia opisanego w
niniejszej instrukcji, w zależności od poziomu wykończenia, wersji
oraz parametrów szczególnych dla kraju, w którym jest sprzedawany. Bardzo ważna informacja: montaż wyposażenia lub akcesoriów
nie zatwierdzonych przez PEUGEOT , może spowodować usterkę
elektronicznego systemu w Państwa samochodzie. Proszę zwrócić
uwagę na tę informację i skontaktować si
ę z przedstawicielem
Marki PEUGEOT , który przedstawi Państwu ofertę zatwierdzonych
elementów doposażenia i osprzętu.
Wszelkie naprawy samochodu należy przeprowadzać w
specjalistycznym warsztacie, posiadającym informacje
techniczne, wiedzę oraz odpowiedni sprzęt. To wszystko znajdą
Państwo w ASO sieci PEUGEOT.
Page 4 of 260
2

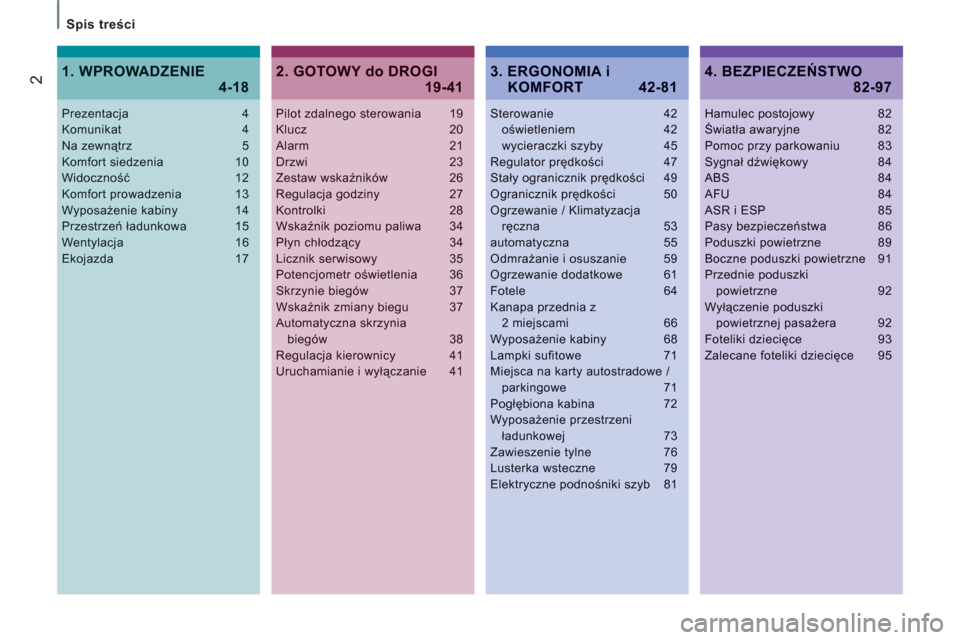

Spis treści
Pilot zdalnego sterowania 19Klucz 20Alarm 21Drzwi 23Zestaw wskaźników 26Regulacja godziny 27Kontrolki 28Wskaźnik poziomu paliwa 34Płyn chłodzący 34Licznik serwisowy 35Potencjometr oświetlenia 36Skrzynie biegów 37Wskaźnik zmiany biegu 37Automatyczna skrzynia biegów 38Regulacja kierownicy 41Uruchamianie i wyłączanie 41
Sterowanie 42oświetleniem 42wycieraczki szyby 45Regulator prędkości 47Stały ogranicznik prędkości 49Ogranicznik prędkości 50Ogrzewanie / Klimatyzacja ręczna 53automatyczna 55Odmrażanie i osuszanie 59Ogrzewanie dodatkowe 61Fotele 64Kanapa przednia z2 miejscami 66Wyposażenie kabiny 68Lampki sufitowe 71Miejsca na karty autostradowe / parkingowe 71Pogłębiona kabina 72Wyposażenie przestrzeni
ładunkowej 73Zawieszenie tylne 76Lusterka wsteczne 79Elektryczne podnośniki szyb 81
2. GOTOWY do DROGI
19-41
4. BEZPIECZEŃSTWO
82-97
Prezentacja 4Komunikat 4Na zewnątrz5Komfort siedzenia 10Widoczność 12Komfort prowadzenia 13Wyposażenie kabiny 14Przestrzeń ładunkowa 15Wentylacja 16Ekojazda 17
1. WPROWADZENIE
4-18
Hamulec postojowy 82Światła awaryjne 82Pomoc przy parkowaniu 83Sygnał dźwiękowy 84ABS 84AFU 84ASR i ESP 85Pasy bezpieczeństwa 86Poduszki powietrzne 89Boczne poduszki powietrzne 91Przednie poduszkipowietrzne 92Wyłączenie poduszkipowietrznej pasażera 92Foteliki dziecięce 93Zalecane foteliki dziecięce 95
3. ERGONOMIA i KOMFORT 42-81
Page 5 of 260
SPIS TREŚC
I

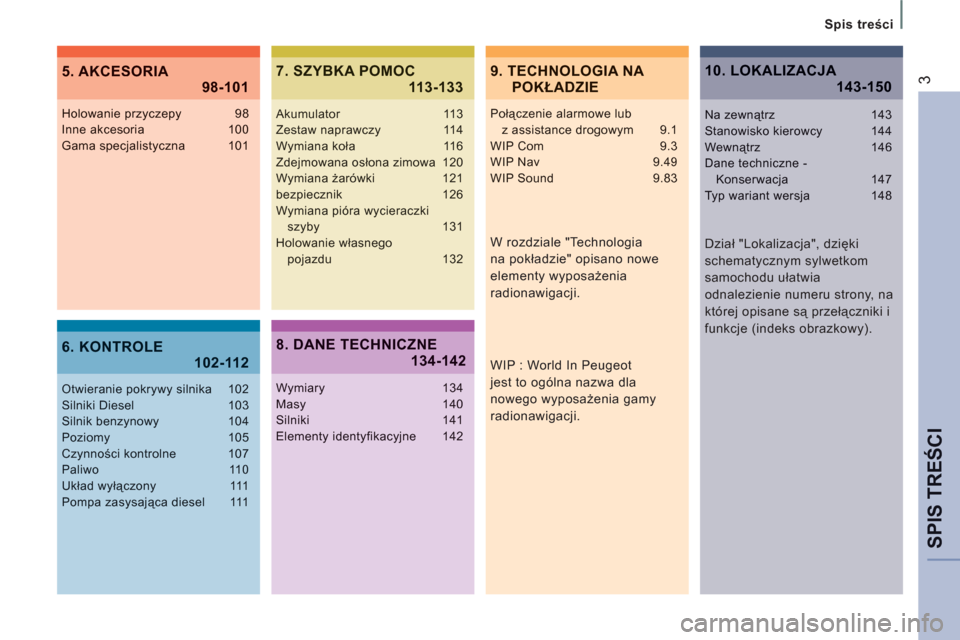

Spis treści
39. TECHNOLOGIA NA POKŁADZIE5. AKCESORIA
98-101
6. KONTROLE 102-112
7. SZYBKA POMOC 113-133
W rozdziale "Technologia
na pokładzie" opisano nowe
elementy wyposażenia
radionawigacji.
Holowanie przyczepy 98Inne akcesoria 100Gama specjalistyczna 101
Otwieranie pokrywy silnika 102Silniki Diesel 103Silnik benzynowy 104Poziomy 105Czynności kontrolne 107Paliwo 110Układ wyłączony 111Pompa zasysająca diesel 111
Akumulator 113Zestaw naprawczy 114Wymiana koła 116Zdejmowana osłona zimowa 120Wymiana żarówki 121bezpiecznik 126Wymiana pióra wycieraczki
szyby 131Holowanie własnego pojazdu 132
8. DANE TECHNICZNE134-142
Wymiary 134Masy 140Silniki 141Elementy identyfikacyjne142
10. LOKALIZACJA143-150
Połączenie alarmowe lubz assistance drogowym 9.1WIP Com 9.3
WIP Nav 9.49WIP Sound 9.83
WIP : World In Peugeot
jest to ogólna nazwa dla
nowego wyposażenia gamy
radionawigacji.
Dział "Lokalizacja", dzięki
schematycznym sylwetkom
samochodu ułatwia
odnalezienie numeru strony, na
której opisane są przełączniki i
funkcje (indeks obrazkowy).
Na zewnątrz 143Stanowisko kierowcy 144Wewnątrz 146Dane techniczne -Konserwacja 147Typ wariant wersja 148
Page 6 of 260

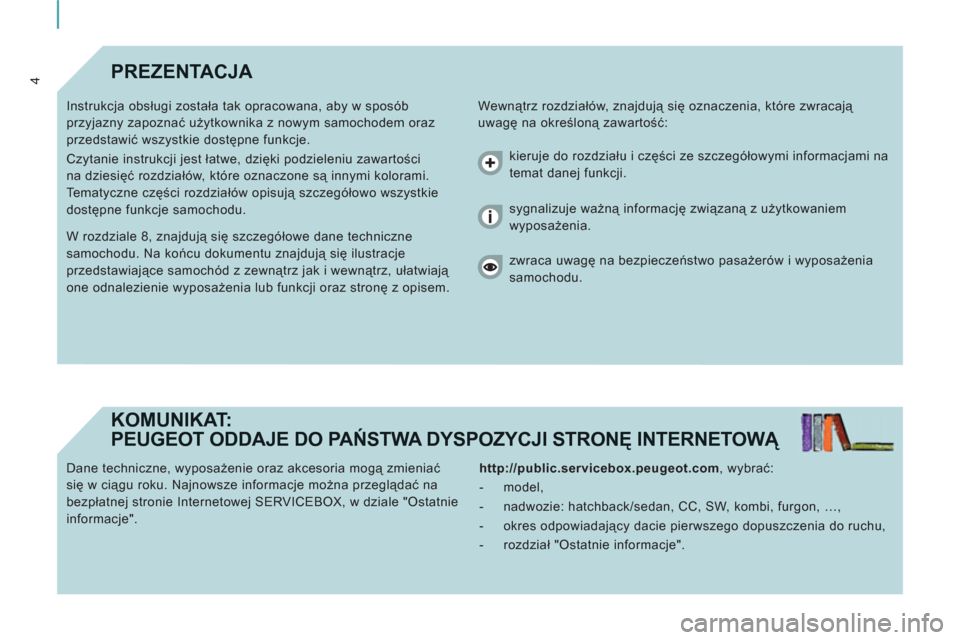

4PREZENTACJA
Wewnątrz rozdziałów, znajdują się oznaczenia, które zwracają
uwagę na określoną zawartość: Instrukcja obsługi została tak opracowana, aby w sposób
przyjazny zapoznać użytkownika z nowym samochodem oraz
przedstawić wszystkie dostępne funkcje.
Czytanie instrukcji jest łatwe, dzięki podzieleniu zawartości
na dziesięć rozdziałów, które oznaczone są innymi kolorami.
Tematyczne części rozdziałów opisują szczegółowo wszystkie
dostępne funkcje samochodu.
KOMUNIKAT:
PEUGEOT ODDAJE DO PAŃSTWA DYSPOZYCJI STRONĘ INTERNETOWĄ
http://public.servicebox.peugeot.com, wybrać:
- model,
- nadwozie: hatchback/sedan, CC, SW, kombi, furgon, …,
- okres odpowiadający dacie pierwszego dopuszczenia do ruchu,
- rozdział "Ostatnie informacje". Dane techniczne, wyposażenie oraz akcesoria mogą zmieniać
się w ciągu roku. Najnowsze informacje można przeglądać na
bezpłatnej stronie Internetowej SERVICEBOX, w dziale "Ostatnie
informacje". W rozdziale 8, znajdują się szczegółowe dane techniczne
samochodu. Na końcu dokumentu znajdują się ilustracje
przedstawiające samochód z zewnątrz jak i wewnątrz, ułatwiają
one odnalezienie wyposażenia lub funkcji oraz stronę z opisem. kieruje do rozdziału i części ze szczegółowymi informacjami na
temat danej funkcji.
sygnalizuje ważną informację związaną z użytkowaniem
wyposażenia.
zwraca uwagę na bezpieczeństwo pasażerów i wyposażenia
samochodu.

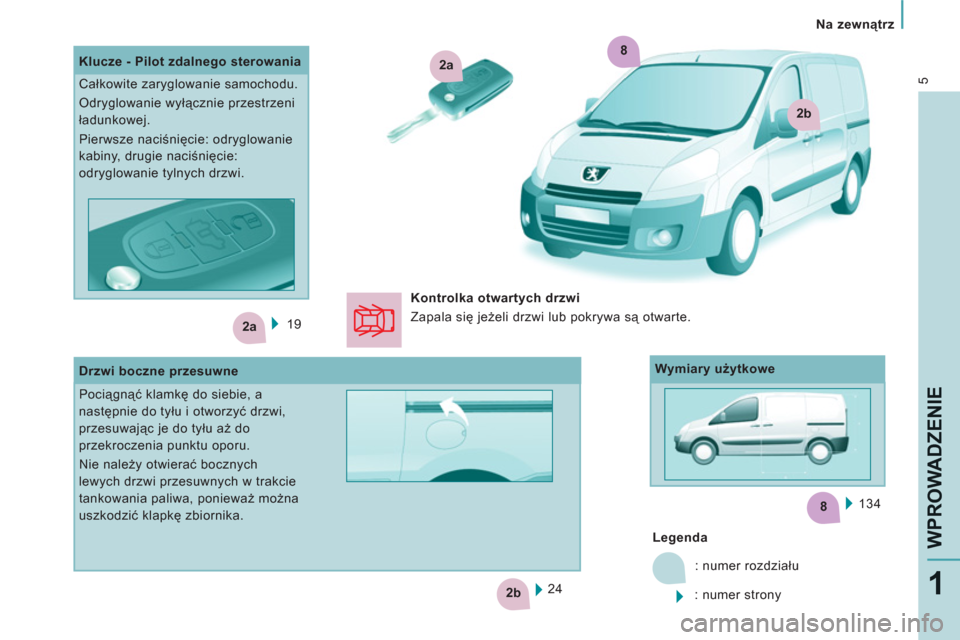

Page 7 of 260
8
2a
2b
2a
2b
8
5
Na zewnątrz
WPROWADZENI
E
1
19
134
Legenda
: numer rozdziału
: numer strony 24
Klucze - Pilot zdalnego sterowania
Całkowite zaryglowanie samochodu.
Odryglowanie wyłącznie przestrzeni
ładunkowej.
Pierwsze naciśnięcie: odryglowanie
kabiny, drugie naciśnięcie:
odryglowanie tylnych drzwi.
Drzwi boczne przesuwne
Pociągnąć klamkę do siebie, a
następnie do tyłu i otworzyć drzwi,
przesuwając je do tyłu aż do
przekroczenia punktu oporu.
Nie należy otwierać bocznych
lewych drzwi przesuwnych w trakcie
tankowania paliwa, ponieważ można
uszkodzić klapkę zbiornika.
Wymiary użytkowe
Kontrolka otwartych drzwi
Zapala się jeżeli drzwi lub pokrywa są otwarte.
Page 8 of 260
3b3a
7
7
2
2
3a3b
7
Na zewnątrz
6
83 76

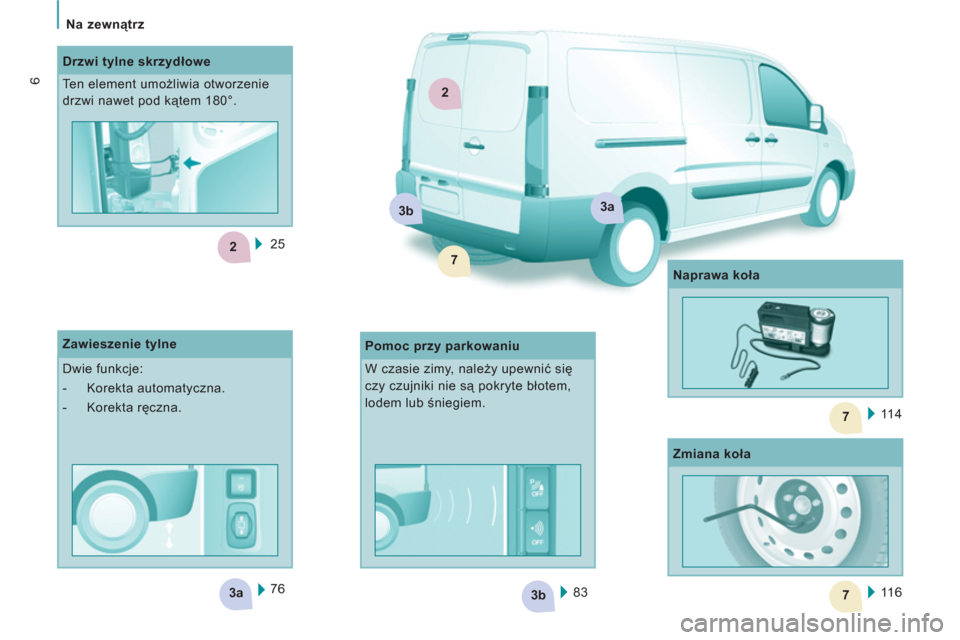

Drzwi tylne skrzydłowe
Ten element umożliwia otworzenie
drzwi nawet pod kątem 180°.
Pomoc przy parkowaniu
Zawieszenie tylne
Dwie funkcje:
- Korekta automatyczna.
- Korekta ręczna.
11 4
Naprawa koła 25
W czasie zimy, należy upewnić się
czy czujniki nie są pokryte błotem,
lodem lub śniegiem.
11 6
Zmiana koła
Page 9 of 260
6
7
6
6
7
Na zewnątrz
WPROWADZENI
E
1
103
Silniki Diesel
Silnik benzynowy
104
132
Zaczep holowniczy
Otwieranie pokrywy silnika
Podnieść osłonę znajdującą się przy nodze
lewego fotela i pociągnąć dźwignię do góry.
Od przodu, odpiąć pokrywkę naciskając jej
dolną część.
Z tyłu, odpiąć pokrywkę za pomocą monety
lub płaskiej części zaczepu holowniczego. 102 Uchylić pokrywę, podnieść dźwignię i
otworzyć pokrywę. Zamocować podpórkę w jednym z otworów,
dostosowując wysokość, aby przytrzymać
pokrywę
otwartą.
Należy być bardzo ostrożnym w trakcie wykonywania czynności pod pokrywą silnika.
W rozdziale 6, część "poziomy", znajdują się informacje dotyczące płynów.
Page 10 of 260
Wewnątrz
8

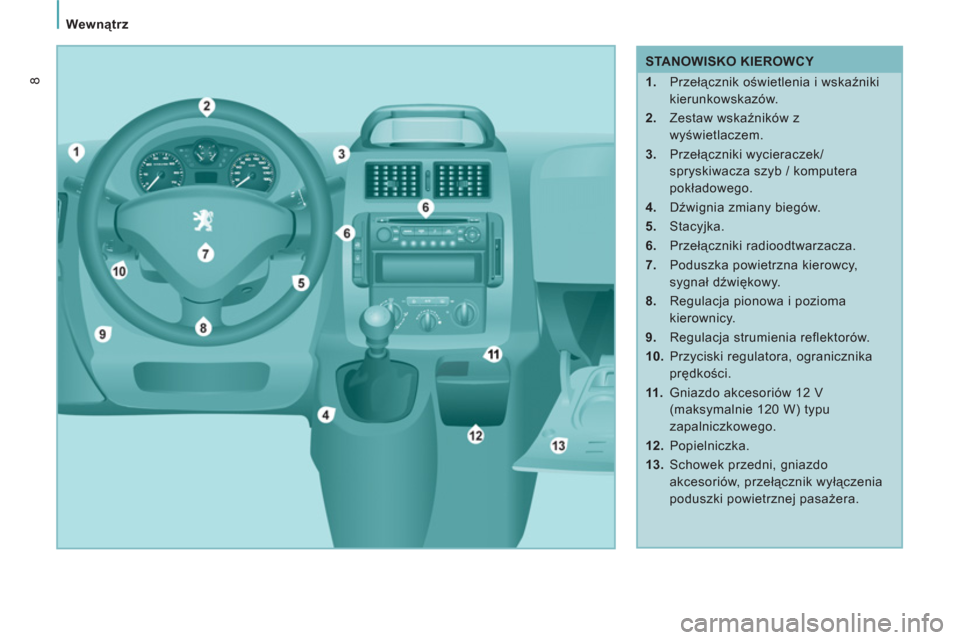

STANOWISKO KIEROWCY
1.
Przełącznik oświetlenia i wskaźniki
kierunkowskazów.
2.
Zestaw wskaźników z
wyświetlaczem.
3.
Przełączniki wycieraczek/
spryskiwacza szyb / komputera
pokładowego.
4.
Dźwignia zmiany biegów.
5.
Stacyjka.
6.
Przełączniki radioodtwarzacza.
7.
Poduszka powietrzna kierowcy,
sygnał dźwiękowy.
8.
Regulacja pionowa i pozioma
kierownicy.
9.
Regulacja strumienia reflektorów.
10.
Przyciski regulatora, ogranicznika
prędkości.
11 .
Gniazdo akcesoriów 12 V
(maksymalnie 120 W) typu
zapalniczkowego.
12.
Popielniczka.
13.
Schowek przedni, gniazdo
akcesoriów, przełącznik wyłączenia
poduszki powietrznej pasażera.
