Sneeuwkettingen
SNEL WEER OP WEG
7
Expert-VU_nl_Chap07_Aide rapide_ed01-2014
SNEEUWKETTINGEN
Onder winterse omstandigheden verbeteren
sneeuwkettingen de tractie en het
remgedrag van de auto. Uitsluitend de aangedreven wielen
mogen van sneeuwkettingen worden
voorzien. Een noodreservewiel mag niet
worden voorzien van een sneeuwketting.
Houd u altijd aan de ter plekke
geldende regelgeving over het gebruik
van sneeuwkettingen en de maximaal
toegestane snelheid. Montagetips

Als u onderweg sneeuwkettingen moet
monteren, zet de auto dan langs de
kant van de weg stil op een vlakke
ondergrond.
 Trek de handrem aan en plaats
eventueel wielblokken voor of achter
de wielen om te voorkomen dat de auto
wegglijdt.
 Monteer de sneeuwkettingen, volg
daarbij de aanwijzingen van de
fabrikant.
 Rijd langzaam weg en rijd een klein
stukje met een snelheid van maximaal
50 km/h.
 Zet de auto stil en controleer of de
kettingen correct gespannen zijn.
Rijd niet met sneeuwkettingen op een
sneeuwvrij gemaakte weg om schade
aan de banden en het wegdek te voorkomen.
Het is raadzaam voor vertrek het monteren
van de sneeuwkettingen te oefenen; doe
dit op een vlakke en droge ondergrond.
Als uw auto is voorzien van lichtmetalen
velgen, controleer dan of de ketting en de
bevestigingen de velg niet raken.
Gebruik uitsluitend kettingen die geschikt
zijn voor het type velg van uw auto:
Maat van
de af fabriek
gemonteerde banden Maximale afmeting
van de schakels
215/65 R15
12 mm
215/60 R16
MICHELIN
215/60 R16
BRIDGESTONE
Neem voor meer informatie over
sneeuwkettingen contact op met het
PEUGEOT-netwerk of een gekwalificeerde
werkplaats.

130
Lamp vervangen
Expert-VU_nl_Chap07_Aide rapide_ed01-2014

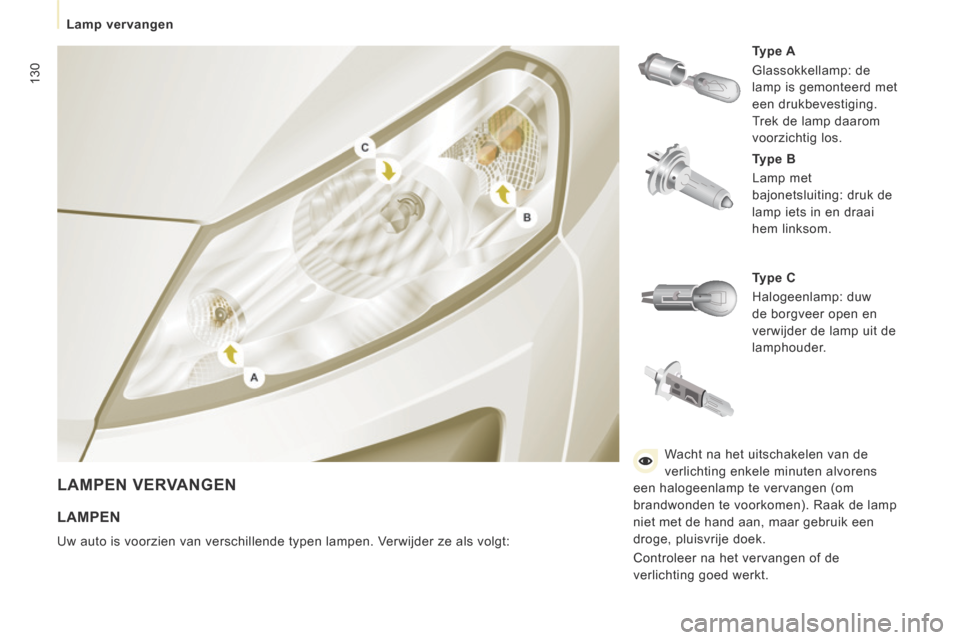

LAMPEN VERVANGEN
Type A
Glassokkellamp: de
lamp is gemonteerd met
een drukbevestiging.
Trek de lamp daarom
voorzichtig los.
Type B
Lamp met
bajonetsluiting: druk de
lamp iets in en draai
hem linksom.
Type C
Halogeenlamp: duw
de borgveer open en
verwijder de lamp uit de
lamphouder.
LAMPEN
Uw auto is voorzien van verschillende typen lampen. Verwijder ze als volgt: Wacht na het uitschakelen van de
verlichting enkele minuten alvorens
een halogeenlamp te vervangen (om
brandwonden te voorkomen). Raak de lamp
niet met de hand aan, maar gebruik een
droge, pluisvrije doek.
Controleer na het vervangen of de
verlichting goed werkt.

131
Lamp vervangen
SNEL WEER OP WEG
7
Expert-VU_nl_Chap07_Aide rapide_ed01-2014
3. Richtingaanwijzers
Type B , PY21W - 21W (amberkleurig)
- Draai de lamphouder een kwart omwenteling linksom.
- Druk de lamp iets in en draai hem linksom.
- Vervang de lamp.
- Plaats het deksel terug en controleer
of het rondom goed aansluit voor een

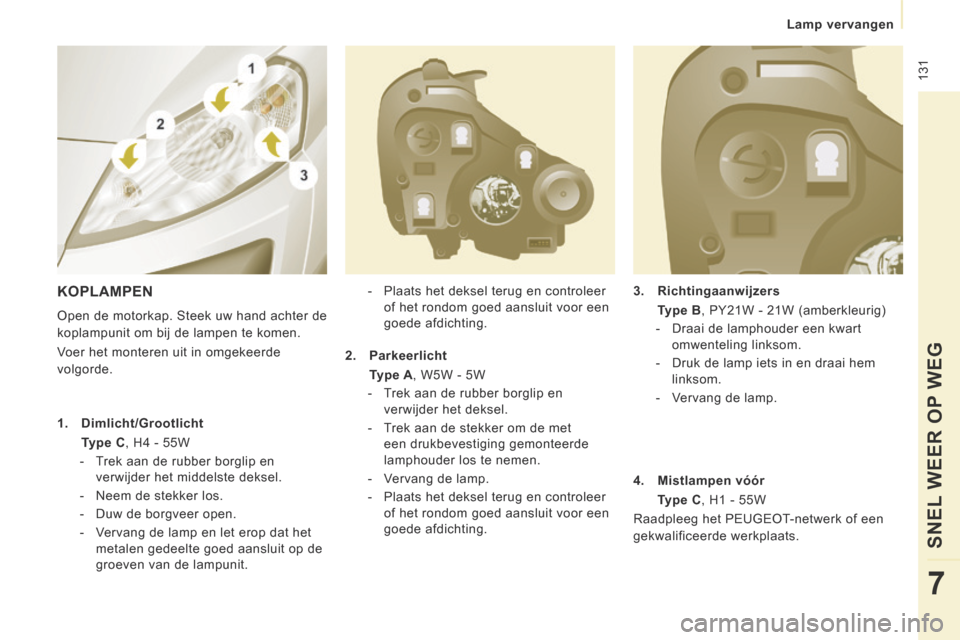

goede afdichting. KOPLAMPEN
Open de motorkap. Steek uw hand achter de
koplampunit om bij de lampen te komen.
Voer het monteren uit in omgekeerde
volgorde.
1. Dimlicht/Grootlicht
Type C , H4 - 55W
- Trek aan de rubber borglip en verwijder het middelste deksel.
- Neem de stekker los.
- Duw de borgveer open.
- Vervang de lamp en let erop dat het metalen gedeelte goed aansluit op de
groeven van de lampunit. 2. Parkeerlicht

Type A , W5W - 5W
- Trek aan de rubber borglip en verwijder het deksel.
- Trek aan de stekker om de met een drukbevestiging gemonteerde
lamphouder los te nemen.
- Vervang de lamp.
- Plaats het deksel terug en controleer of het rondom goed aansluit voor een
goede afdichting. 4. Mistlampen vóór

Type C , H1 - 55W
Raadpleeg het PEUGEOT-netwerk of een
gekwalificeerde werkplaats.

132
Lamp vervangen
Expert-VU_nl_Chap07_Aide rapide_ed01-2014

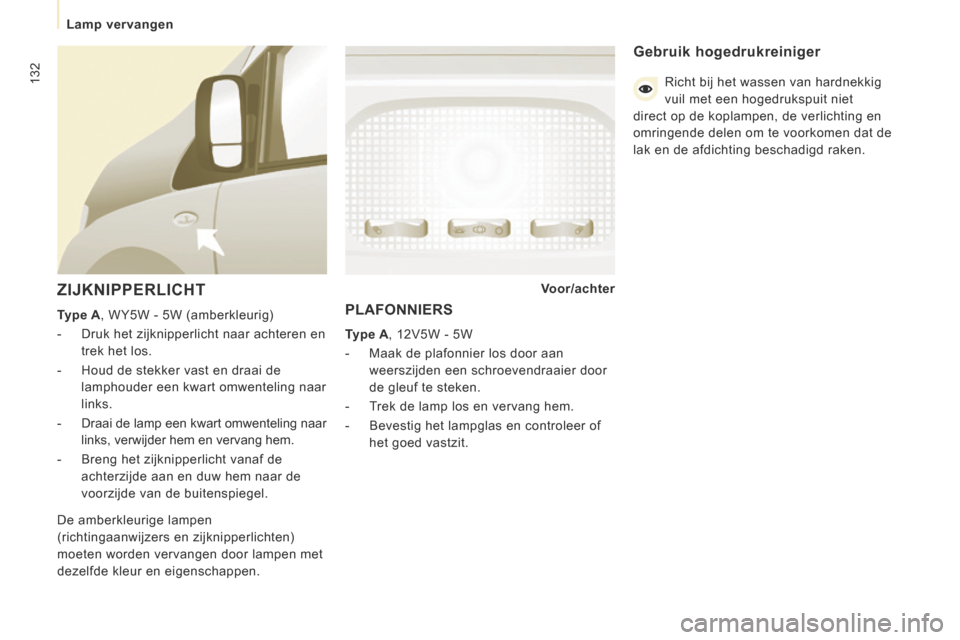

ZIJKNIPPERLICHT
Type A , WY5W - 5W (amberkleurig)
- Druk het zijknipperlicht naar achteren en trek het los.
- Houd de stekker vast en draai de lamphouder een kwart omwenteling naar
links.
- Draai de lamp een kwart omwenteling naar links, verwijder hem en vervang hem.
- Breng het zijknipperlicht vanaf de achterzijde aan en duw hem naar de
voorzijde van de buitenspiegel. Voor/achter

De amberkleurige lampen
(richtingaanwijzers en zijknipperlichten)
moeten worden vervangen door lampen met
dezelfde kleur en eigenschappen. PLAFONNIERS
Type A , 12V5W - 5W
- Maak de plafonnier los door aan weerszijden een schroevendraaier door
de gleuf te steken.
- Trek de lamp los en vervang hem.
- Bevestig het lampglas en controleer of het goed vastzit.
Gebruik hogedrukreiniger
Richt bij het wassen van hardnekkig
vuil met een hogedrukspuit niet
direct op de koplampen, de verlichting en
omringende delen om te voorkomen dat de
lak en de afdichting beschadigd raken.

133
Lamp vervangen
SNEL WEER OP WEG
7
Expert-VU_nl_Chap07_Aide rapide_ed01-2014

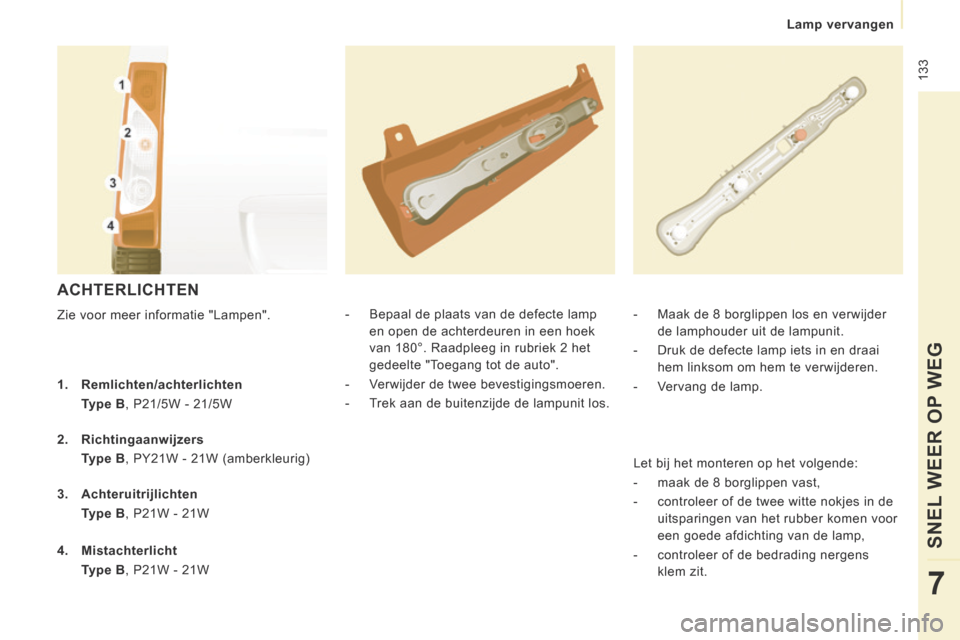

ACHTERLICHTEN
Zie voor meer informatie "Lampen". - Bepaal de plaats van de defecte lamp
en open de achterdeuren in een hoek
van 180°. Raadpleeg in rubriek 2 het
gedeelte "Toegang tot de auto".
- Verwijder de twee bevestigingsmoeren.
- Trek aan de buitenzijde de lampunit los. - Maak de 8 borglippen los en verwijder
de lamphouder uit de lampunit.
- Druk de defecte lamp iets in en draai hem linksom om hem te verwijderen.
- Vervang de lamp.
1. Remlichten/achterlichten

Type B , P21/5W - 21/5W
2. Richtingaanwijzers
Type B , PY21W - 21W (amberkleurig)
3. Achteruitrijlichten
Type B , P21W - 21W
4. Mistachterlicht
Type B , P21W - 21W Let bij het monteren op het volgende:
- maak de 8 borglippen vast,
- controleer of de twee witte nokjes in de
uitsparingen van het rubber komen voor
een goede afdichting van de lamp,
- controleer of de bedrading nergens klem zit.

134
Lamp vervangen
Expert-VU_nl_Chap07_Aide rapide_ed01-2014
DERDE REMLICHT
Type A, W5W - 5W

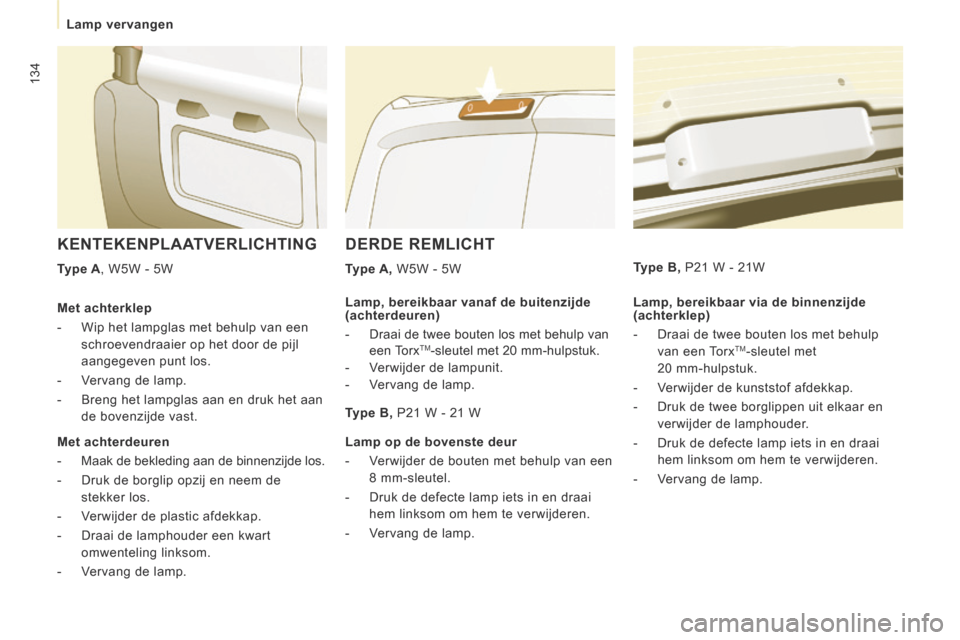

KENTEKENPLAATVERLICHTING
Type A , W5W - 5W Lamp, bereikbaar via de binnenzijde
(achterklep)
- Draai de twee bouten los met behulp van een Torx
TM -sleutel met
20 mm-hulpstuk.
- Verwijder de kunststof afdekkap.
- Druk de twee borglippen uit elkaar en verwijder de lamphouder.
- Druk de defecte lamp iets in en draai hem linksom om hem te verwijderen.
- Vervang de lamp.
Type B, P21 W - 21 W
Met achterklep
- Wip het lampglas met behulp van een
schroevendraaier op het door de pijl
aangegeven punt los.
- Vervang de lamp.
- Breng het lampglas aan en druk het aan de bovenzijde vast.
Met achterdeuren
- Maak de bekleding aan de binnenzijde los.
- Druk de borglip opzij en neem de stekker los.
- Verwijder de plastic afdekkap.
- Draai de lamphouder een kwart omwenteling linksom.
- Vervang de lamp. Lamp, bereikbaar vanaf de buitenzijde
(achterdeuren)
- Draai de twee bouten los met behulp van
een Torx TM -sleutel met 20 mm-hulpstuk.
- Verwijder de lampunit.
- Vervang de lamp. Type B, P21 W - 21W
Lamp op de bovenste deur
- Verwijder de bouten met behulp van een 8 mm-sleutel.
- Druk de defecte lamp iets in en draai hem linksom om hem te verwijderen.
- Vervang de lamp.

135
Zekering vervangen
SNEL WEER OP WEG
7
Expert-VU_nl_Chap07_Aide rapide_ed01-2014

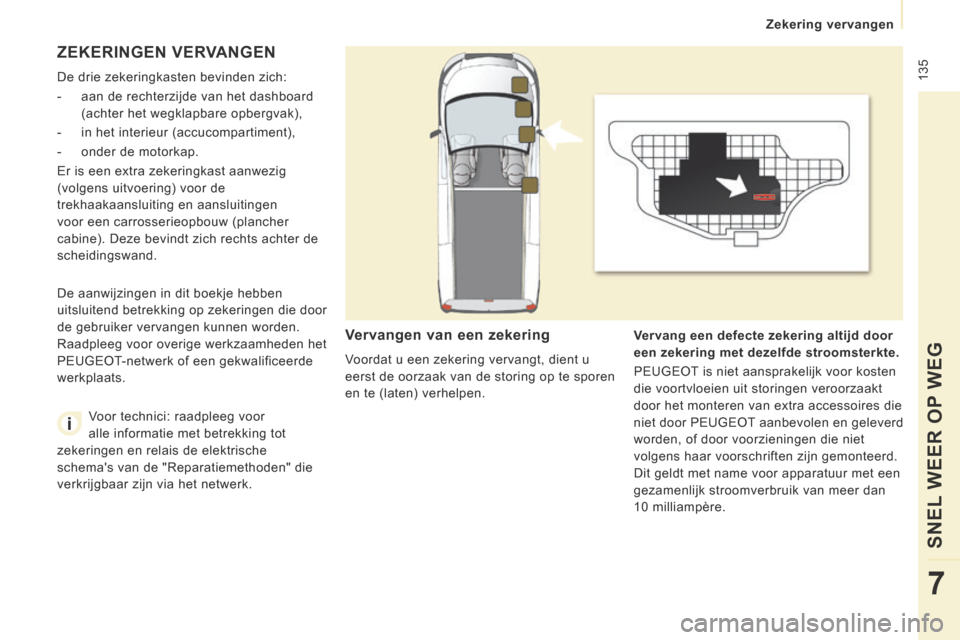

ZEKERINGEN VERVANGEN
De drie zekeringkasten bevinden zich:
- aan de rechterzijde van het dashboard (achter het wegklapbare opbergvak),
- in het interieur (accucompartiment),
- onder de motorkap.
Er is een extra zekeringkast aanwezig
(volgens uitvoering) voor de
trekhaakaansluiting en aansluitingen
voor een carrosserieopbouw (plancher
cabine). Deze bevindt zich rechts achter de
scheidingswand.
Vervangen van een zekering
Voordat u een zekering vervangt, dient u
eerst de oorzaak van de storing op te sporen
en te (laten) verhelpen. Vervang een defecte zekering altijd door
een zekering met dezelfde stroomsterkte.

PEUGEOT is niet aansprakelijk voor kosten
die voortvloeien uit storingen veroorzaakt
door het monteren van extra accessoires die
niet door PEUGEOT aanbevolen en geleverd
worden, of door voorzieningen die niet
volgens haar voorschriften zijn gemonteerd.
Dit geldt met name voor apparatuur met een
gezamenlijk stroomverbruik van meer dan
10 milliampère.
De aanwijzingen in dit boekje hebben
uitsluitend betrekking op zekeringen die door
de gebruiker vervangen kunnen worden.
Raadpleeg voor overige werkzaamheden het
PEUGEOT-netwerk of een gekwalificeerde
werkplaats.
Voor technici: raadpleeg voor
alle informatie met betrekking tot
zekeringen en relais de elektrische
schema's van de "Reparatiemethoden" die
verkrijgbaar zijn via het netwerk.

136
Zekering vervangen
Expert-VU_nl_Chap07_Aide rapide_ed01-2014

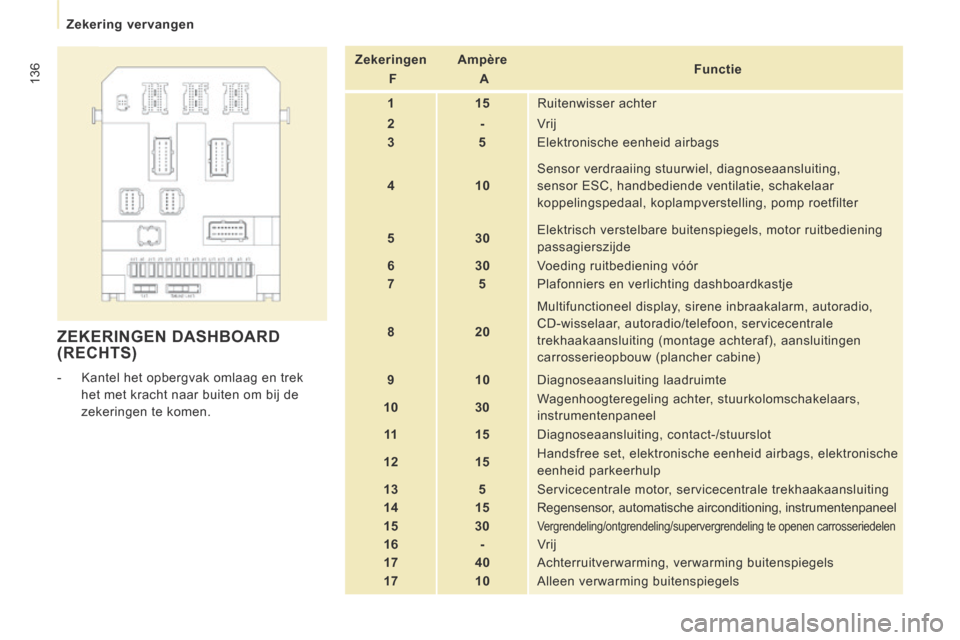

ZEKERINGEN DASHBOARD (RECHTS)
- Kantel het opbergvak omlaag en trek het met kracht naar buiten om bij de
zekeringen te komen. Zekeringen

F Ampère

A Functie

1 15 Ruitenwisser achter
2 - Vrij
3 5 Elektronische eenheid airbags
4 10 Sensor verdraaiing stuurwiel, diagnoseaansluiting,
sensor ESC, handbediende ventilatie, schakelaar
koppelingspedaal, koplampverstelling, pomp roetfilter
5 30 Elektrisch verstelbare buitenspiegels, motor ruitbediening
passagierszijde
6 30 Voeding ruitbediening vóór
7 5 Plafonniers en verlichting dashboardkastje
8 20 Multifunctioneel display, sirene inbraakalarm, autoradio,
CD-wisselaar, autoradio/telefoon, servicecentrale
trekhaakaansluiting (montage achteraf), aansluitingen
carrosserieopbouw (plancher cabine)
9 10 Diagnoseaansluiting laadruimte
10 30 Wagenhoogteregeling achter, stuurkolomschakelaars,
instrumentenpaneel
11 15 Diagnoseaansluiting, contact-/stuurslot
12 15 Handsfree set, elektronische eenheid airbags, elektronische
eenheid parkeerhulp
13 5 Servicecentrale motor, servicecentrale trekhaakaansluiting
14 15 Regensensor, automatische airconditioning, instrumentenpaneel
15 30
Vergrendeling/ontgrendeling/supervergrendeling te openen carrosseriedelen\

16 - Vrij
17 40 Achterruitverwarming, verwarming buitenspiegels
17 10 Alleen verwarming buitenspiegels

137
Zekering vervangen
SNEL WEER OP WEG
7
Expert-VU_nl_Chap07_Aide rapide_ed01-2014

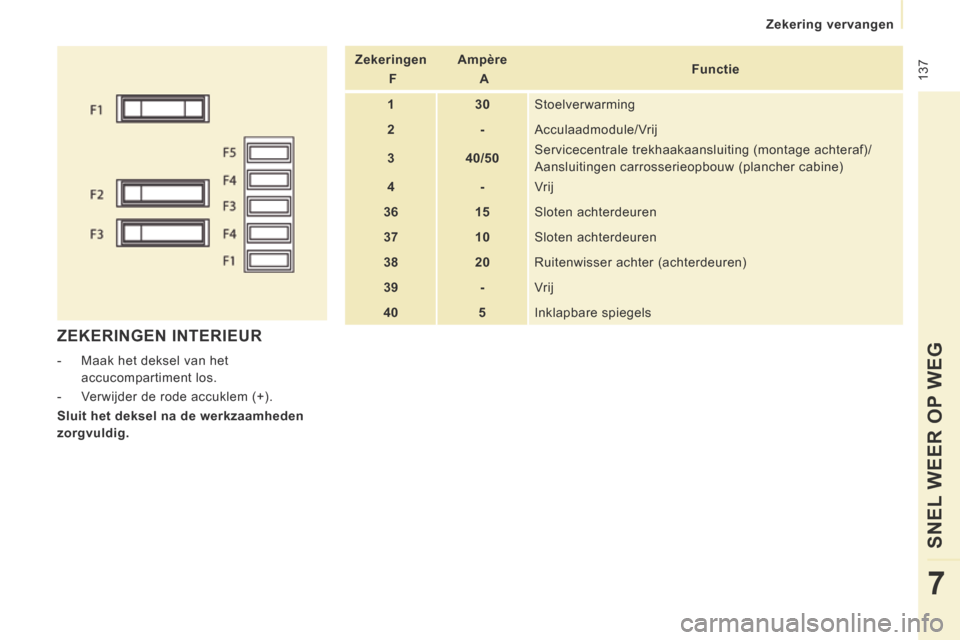

ZEKERINGEN INTERIEUR
- Maak het deksel van het accucompartiment los.
- Verwijder de rode accuklem (+).
Sluit het deksel na de werkzaamheden
zorgvuldig. Zekeringen

F Ampère

A Functie

1 30 Stoelverwarming
2 - Acculaadmodule/Vrij
3 40/50 Servicecentrale trekhaakaansluiting (montage achteraf)/
Aansluitingen carrosserieopbouw (plancher cabine)
4 - Vrij
36 15 Sloten achterdeuren
37 10 Sloten achterdeuren
38 20 Ruitenwisser achter (achterdeuren)
39 - Vrij
40 5 Inklapbare spiegels

138
Zekering vervangen
Expert-VU_nl_Chap07_Aide rapide_ed01-2014

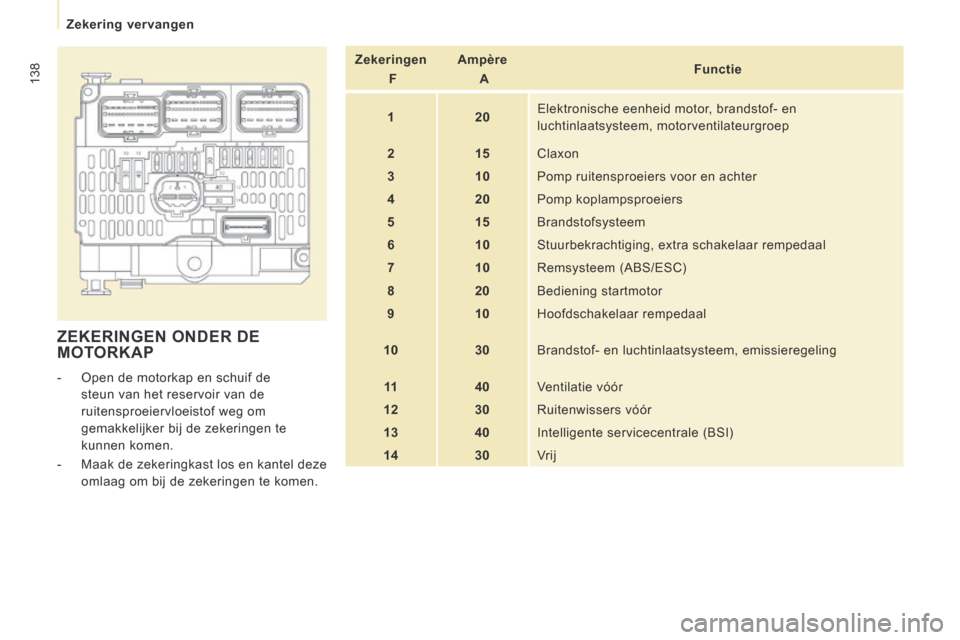

ZEKERINGEN ONDER DE MOTORKAP
- Open de motorkap en schuif de steun van het reservoir van de
ruitensproeiervloeistof weg om
gemakkelijker bij de zekeringen te
kunnen komen.
- Maak de zekeringkast los en kantel deze omlaag om bij de zekeringen te komen. Zekeringen

F Ampère

A Functie

1 20 Elektronische eenheid motor, brandstof- en
luchtinlaatsysteem, motorventilateurgroep
2 15 Claxon
3 10 Pomp ruitensproeiers voor en achter
4 20 Pomp koplampsproeiers
5 15 Brandstofsysteem
6 10 Stuurbekrachtiging, extra schakelaar rempedaal
7 10 Remsysteem (ABS/ESC)
8 20 Bediening startmotor
9 10 Hoofdschakelaar rempedaal
10 30 Brandstof- en luchtinlaatsysteem, emissieregeling
11 40 Ventilatie vóór
12 30 Ruitenwissers vóór
13 40 Intelligente servicecentrale (BSI)
14 30 Vrij
