Peugeot Expert VU 2014 Handleiding (in Dutch)

139

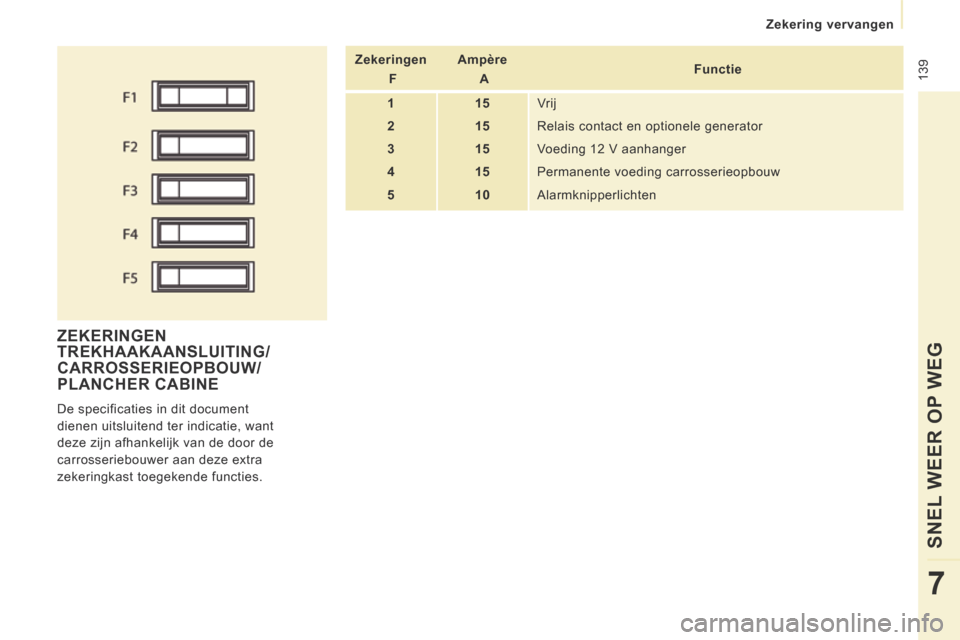

Zekering vervangen
SNEL WEER OP WEG
7
Expert-VU_nl_Chap07_Aide rapide_ed01-2014
ZEKERINGEN TREKHAAKAANSLUITING/CARROSSERIEOPBOUW/PLANCHER CABINE
De specificaties in dit document
dienen uitsluitend ter indicatie, want
deze zijn afhankelijk van de door de
carrosseriebouwer aan deze extra
zekeringkast toegekende functies. Zekeringen

F Ampère

A Functie

1 15 Vrij
2 15 Relais contact en optionele generator
3 15 Voeding 12 V aanhanger
4 15 Permanente voeding carrosserieopbouw
5 10 Alarmknipperlichten

140

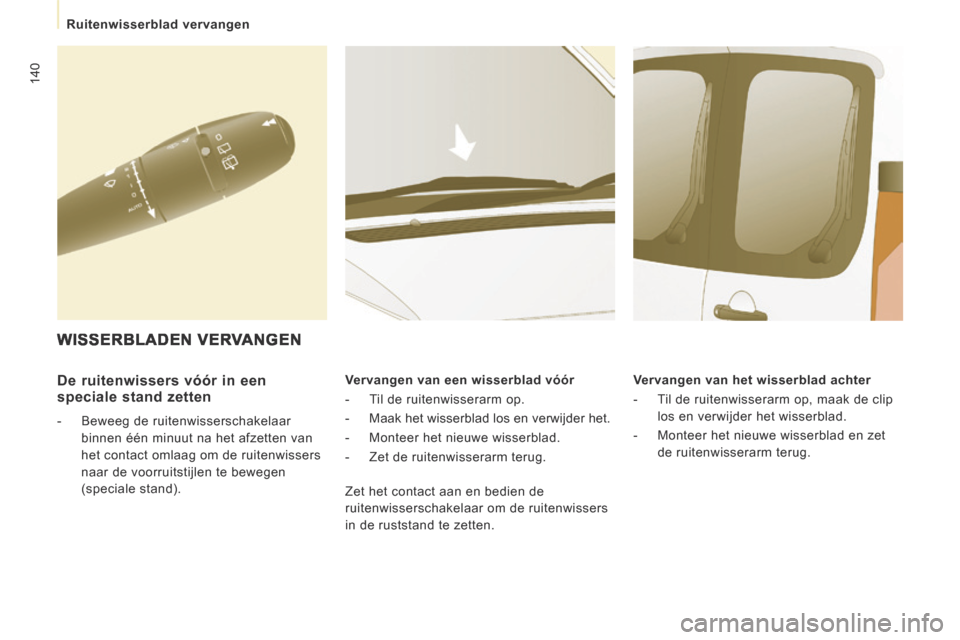

Ruitenwisserblad vervangen
Expert-VU_nl_Chap07_Aide rapide_ed01-2014
De ruitenwissers vóór in een
speciale stand zetten
- Beweeg de ruitenwisserschakelaar binnen één minuut na het afzetten van
het contact omlaag om de ruitenwissers
naar de voorruitstijlen te bewegen
(speciale stand). Vervangen van een wisserblad vóór
- Til de ruitenwisserarm op.
- Maak het wisserblad los en verwijder het.
- Monteer het nieuwe wisserblad.
- Zet de ruitenwisserarm terug.
Vervangen van het wisserblad achter
- Til de ruitenwisserarm op, maak de clip
los en verwijder het wisserblad.
- Monteer het nieuwe wisserblad en zet de ruitenwisserarm terug.
WISSERBLADEN VERVANGEN
Zet het contact aan en bedien de
ruitenwisserschakelaar om de ruitenwissers
in de ruststand te zetten.

141

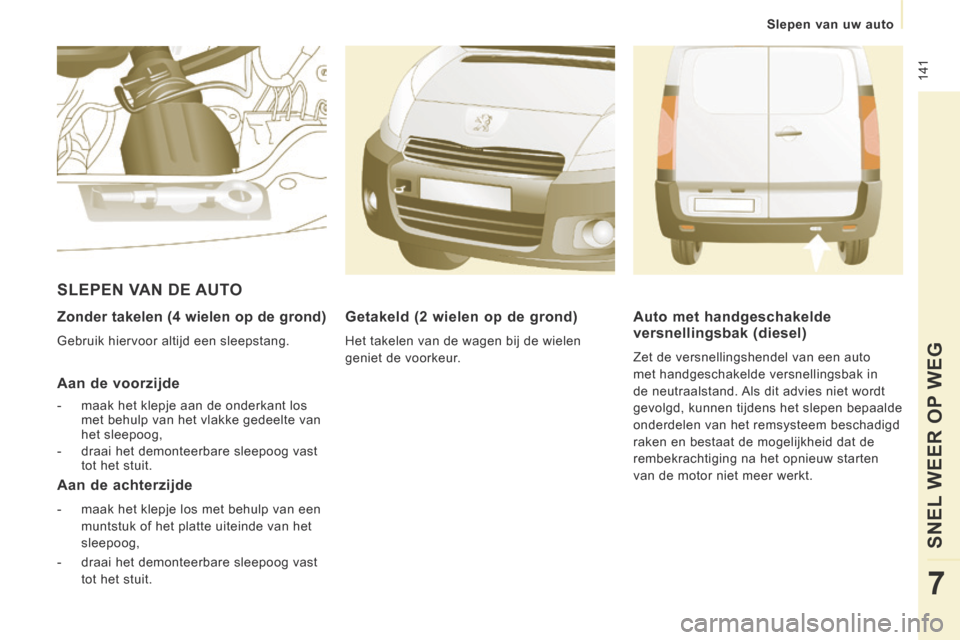

Slepen van uw auto
SNEL WEER OP WEG
7
Expert-VU_nl_Chap07_Aide rapide_ed01-2014
Zonder takelen (4 wielen op de grond)
Gebruik hiervoor altijd een sleepstang.
Aan de voorzijde
- maak het klepje aan de onderkant los met behulp van het vlakke gedeelte van
het sleepoog,
- draai het demonteerbare sleepoog vast tot het stuit.
SLEPEN VAN DE AUTO
Getakeld (2 wielen op de grond)
Het takelen van de wagen bij de wielen
geniet de voorkeur.
Aan de achterzijde
- maak het klepje los met behulp van een
muntstuk of het platte uiteinde van het
sleepoog,
- draai het demonteerbare sleepoog vast tot het stuit.
Auto met handgeschakelde
versnellingsbak (diesel)
Zet de versnellingshendel van een auto
met handgeschakelde versnellingsbak in
de neutraalstand. Als dit advies niet wordt
gevolgd, kunnen tijdens het slepen bepaalde
onderdelen van het remsysteem beschadigd
raken en bestaat de mogelijkheid dat de
rembekrachtiging na het opnieuw starten
van de motor niet meer werkt.

142
Slepen van uw auto
Expert-VU_nl_Chap07_Aide rapide_ed01-2014
Algemene aanwijzingen
Volg de huidige wetgeving in uw land op.
Controleer of het gewicht van de trekkende
auto hoger is dan van de auto die wordt
gesleept.
Er moet iemand achter het stuur van de
gesleepte auto blijven zitten. Deze persoon
moet beschikken over een geldig rijbewijs.
Gebruik bij het slepen met 4 wielen op de
grond altijd een goedgekeurde sleepstang;
touwen en riemen zijn verboden.
De bestuurder van de slepende auto moet
voorzichtig wegrijden.
Bij het slepen van de auto met stilstaande
motor zijn de rem- en stuurbekrachtiging
uitgeschakeld.
Laat uw auto in de volgende gevallen slepen
door een professioneel bergingsbedrijf :
- als de auto is gestrand op de autosnelweg,
- bij auto's met vierwielaandrijving,
- als het niet mogelijk is de versnellingsbak in de neutraalstand te
zetten, het stuurslot te ontgrendelen of
de handrem los te zetten,
- bij takelen met slechts twee wielen op de grond,
- bij het ontbreken van een goedgekeurde sleepstang...

143
Milieu
SNEL WEER OP WEG
7
Expert-VU_nl_Chap07_Aide rapide_ed01-2014
MILIEU
Samen met u draagt PEUGEOT zorg voor
de bescherming van het milieu.
Raadpleeg de site www.peugeot.com . U kunt zelf ook een bijdrage leveren aan
de bescherming van het milieu door de
volgende gebruiksadviezen op te volgen:
- hanteer een anticiperende rijstijl en
vermijd onnodig snel optrekken en
plotseling afremmen,
- laat het onderhoud volgens het onderhoudsschema uitvoeren door
het PEUGEOT-netwerk waar accu's
en afgewerkte vloeistoffen ingezameld
kunnen worden,
- gebruik geen additieven in de motorolie. Deze kunnen schade toebrengen aan de
motor en de emissieregeling. Raadpleeg de adviezen over het
eco-rijden aan het einde van rubriek 1.

144

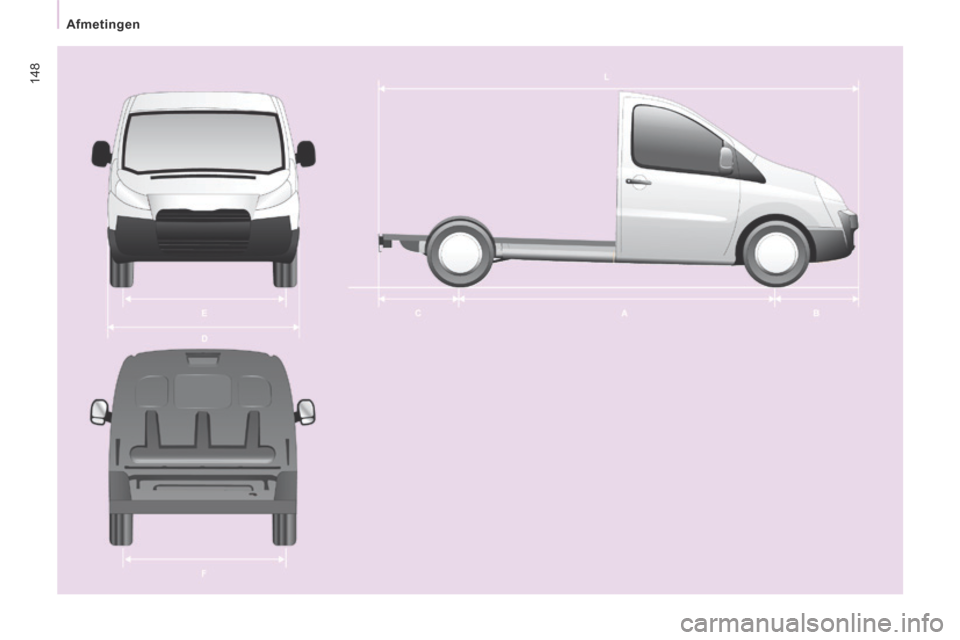

Afmetingen
Expert-VU_nl_Chap08_Caracteristiques techniques_ed01-2014

145

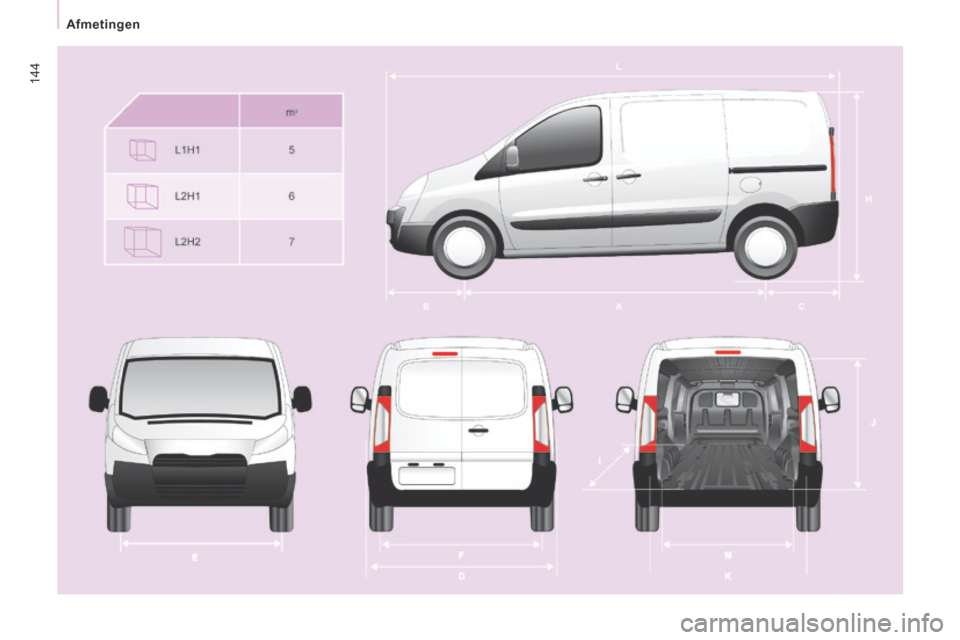

Afmetingen
TECHNISCHE GEGEVENS
8
Expert-VU_nl_Chap08_Caracteristiques techniques_ed01-2014
* Waarde luchtvering achter.
L1
L2
H1 H1 H2
L Totale lengte 4805 - 4813 5135 - 5143
H Totale hoogte 1894 * / 1942 2204 * / 2276
A Wielbasis 3000 3122
B Overhang vóór 975
C Overhang achter 830 - 838 1038 - 1046
D Totale breedte:

zonder stootlijsten 1870
met stootlijsten 1895
buitenspiegels ingeklapt 1986
buitenspiegels uitgeklapt 2194
E Spoorbreedte vóór 1562 - 1570
F Spoorbreedte achter 1596 - 1604
I Lengte laadvloer 2254 2584
J Maximale hoogte laadruimte 1449 1750
K Maximale breedte laadruimte 1600
M Breedte tussen wielkasten 1245
Draaicirkel tussen stoepranden (m) 12,18 12,59
Maximale beladingen (kg)
Nuttig laadvermogen 1000 - 1200
Nuttige hoogte 170
m
3 5 6 7

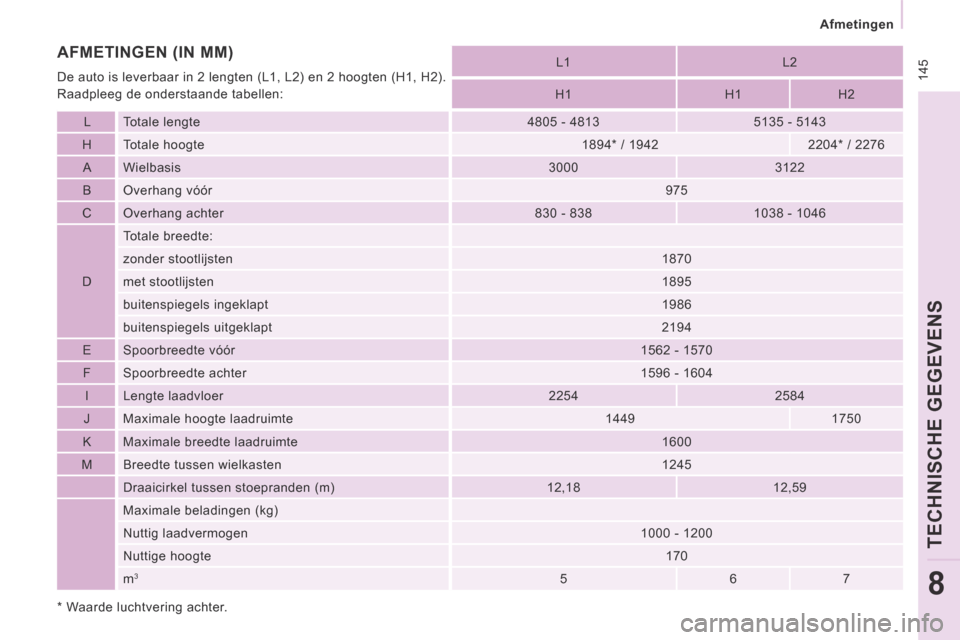

AFMETINGEN (IN MM)
De auto is leverbaar in 2 lengten (L1, L2) en 2 hoogten (H1, H2).
Raadpleeg de onderstaande tabellen:

146
Afmetingen
Expert-VU_nl_Chap08_Caracteristiques techniques_ed01-2014

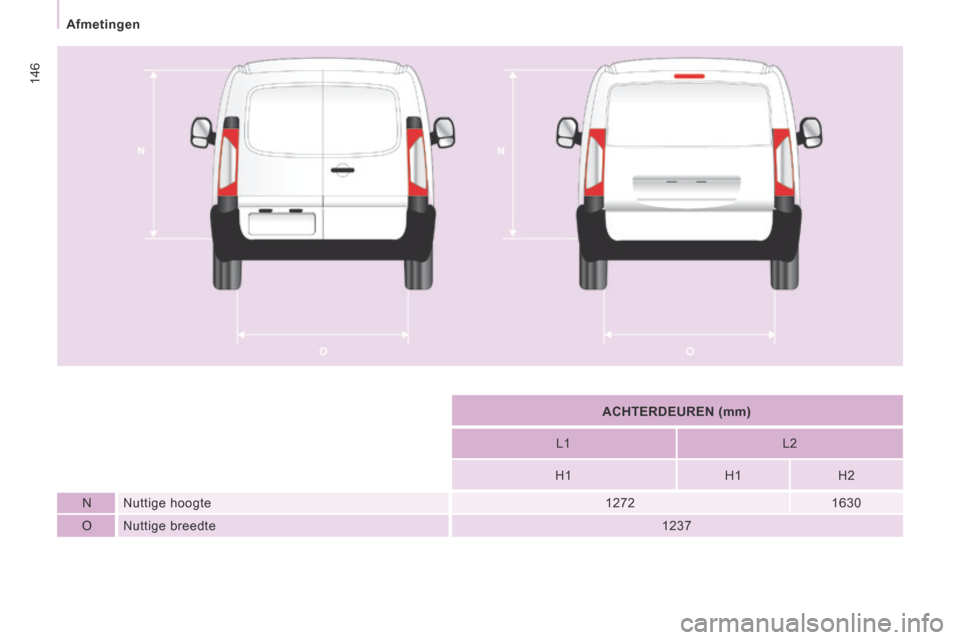

ACHTERDEUREN (mm)
L1 L2
H1 H1 H2
N Nuttige hoogte 1272 1630
O Nuttige breedte 1237

147
Afmetingen
TECHNISCHE GEGEVENS
8
Expert-VU_nl_Chap08_Caracteristiques techniques_ed01-2014

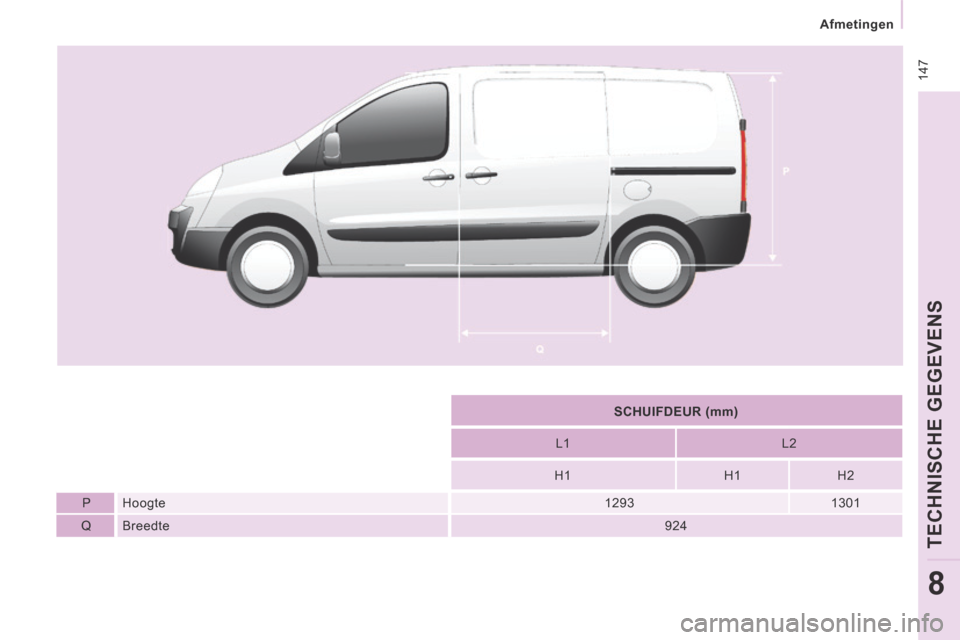

SCHUIFDEUR (mm)
L1 L2
H1 H1 H2
P Hoogte 1293 1301
Q Breedte 924

148
Afmetingen
Expert-VU_nl_Chap08_Caracteristiques techniques_ed01-2014
