Peugeot Expert VU 2014 Manual del propietario (in Spanish)

129
Cadenas para nieve
AYUDA RÁPIDA
7
Expert-VU_es_Chap07_Aide rapide_ed01-2014

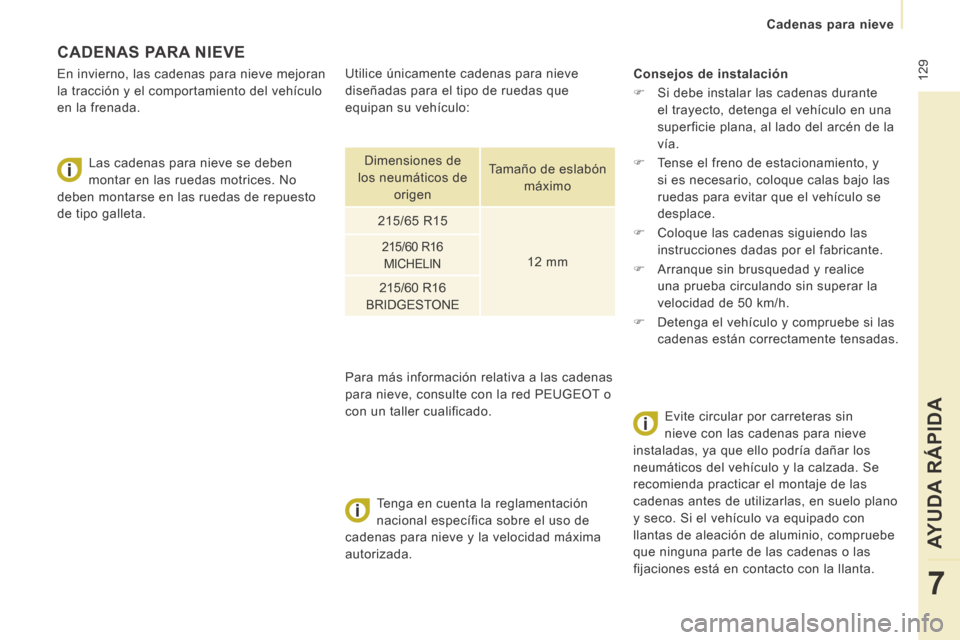

CADENAS PARA NIEVE
En invierno, las cadenas para nieve mejoran
la tracción y el comportamiento del vehículo
en la frenada. Las cadenas para nieve se deben
montar en las ruedas motrices. No
deben montarse en las ruedas de repuesto
de tipo galleta.
Tenga en cuenta la reglamentación
nacional específica sobre el uso de
cadenas para nieve y la velocidad máxima
autorizada. Consejos de instalación

Si debe instalar las cadenas durante
el trayecto, detenga el vehículo en una
superficie plana, al lado del arcén de la
vía.
 Tense el freno de estacionamiento, y
si es necesario, coloque calas bajo las
ruedas para evitar que el vehículo se
desplace.
 Coloque las cadenas siguiendo las
instrucciones dadas por el fabricante.
 Arranque sin brusquedad y realice
una prueba circulando sin superar la
velocidad de 50 km/h.
 Detenga el vehículo y compruebe si las
cadenas están correctamente tensadas.
Evite circular por carreteras sin
nieve con las cadenas para nieve
instaladas, ya que ello podría dañar los
neumáticos del vehículo y la calzada. Se
recomienda practicar el montaje de las
cadenas antes de utilizarlas, en suelo plano
y seco. Si el vehículo va equipado con
llantas de aleación de aluminio, compruebe
que ninguna parte de las cadenas o las
fijaciones está en contacto con la llanta.
Utilice únicamente cadenas para nieve
diseñadas para el tipo de ruedas que
equipan su vehículo:
Dimensiones de
los neumáticos de origen Tamaño de eslabón
máximo
215/65 R15
12 mm
215/60 R16 MICHELIN
215/60 R16
BRIDGESTONE
Para más información relativa a las cadenas
para nieve, consulte con la red PEUGEOT o
con un taller cualificado.

130
Cambiar una lámpara
Expert-VU_es_Chap07_Aide rapide_ed01-2014

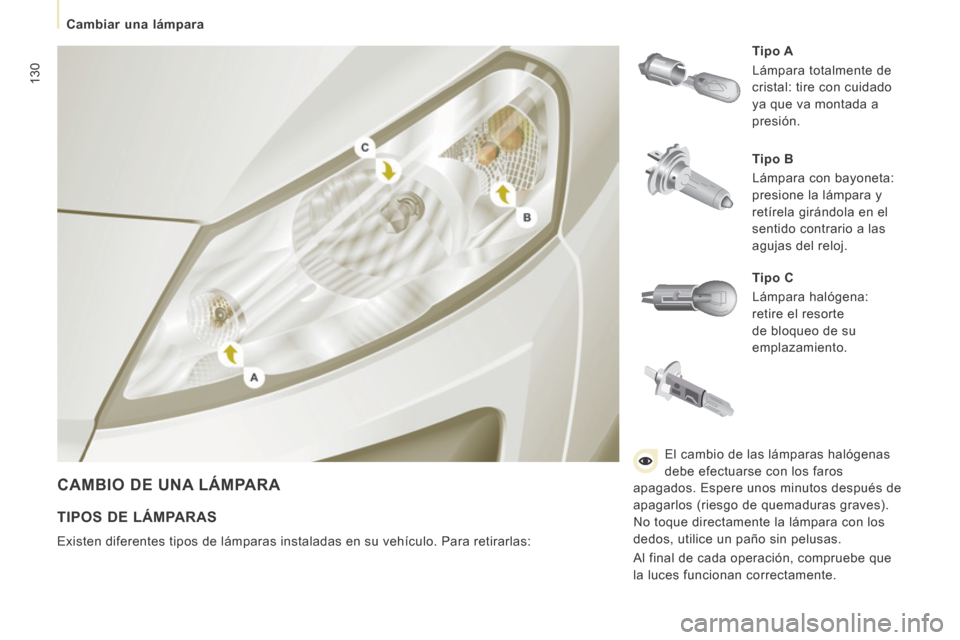

CAMBIO DE UNA LÁMPARA
Tipo A
Lámpara totalmente de
cristal: tire con cuidado
ya que va montada a
presión.
Tipo B
Lámpara con bayoneta:
presione la lámpara y
retírela girándola en el
sentido contrario a las
agujas del reloj.
Tipo C
Lámpara halógena:
retire el resorte
de bloqueo de su
emplazamiento.
TIPOS DE LÁMPARAS
Existen diferentes tipos de lámparas instaladas en su vehículo. Pa\
ra retirarlas: El cambio de las lámparas halógenas
debe efectuarse con los faros
apagados. Espere unos minutos después de
apagarlos (riesgo de quemaduras graves).
No toque directamente la lámpara con los
dedos, utilice un paño sin pelusas.
Al final de cada operación, compruebe que
la luces funcionan correctamente.

131
Cambiar una lámpara
AYUDA RÁPIDA
7
Expert-VU_es_Chap07_Aide rapide_ed01-2014
3. Indicadores de dirección
Tipo B , PY21W - 21W (ámbar)
- Gire el portalámparas un cuarto de vuelta, en sentido contrario a las
agujas del reloj.
- Extraiga la lámpara empujando ligeramente encima y girando en
sentido contrario a las agujas del
reloj.
- Sustituya la lámpara.
- Compruebe la correcta colocación de
la tapa sobre todo su perímetro para

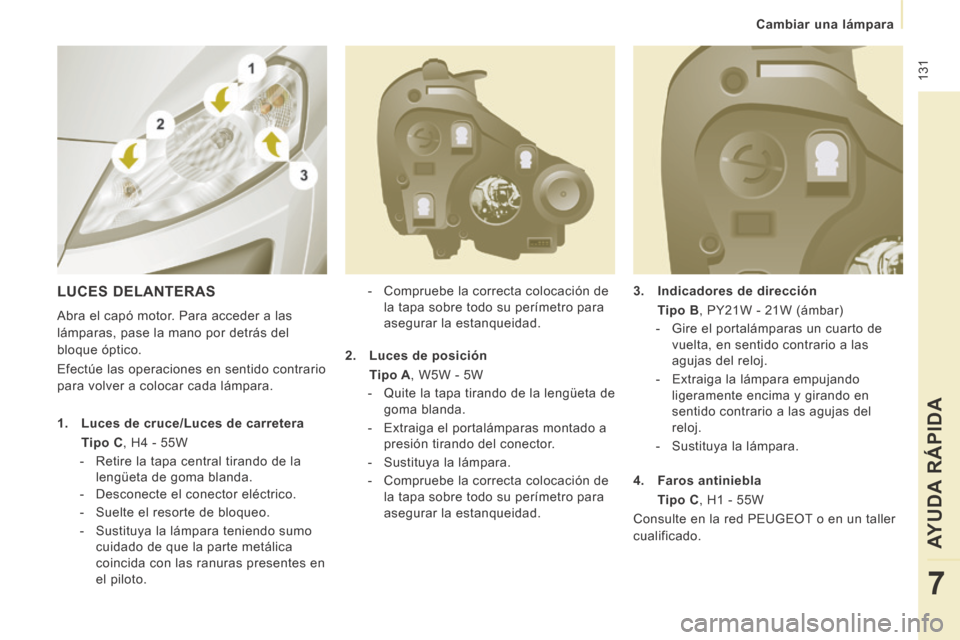

asegurar la estanqueidad. LUCES DELANTERAS
Abra el capó motor. Para acceder a las
lámparas, pase la mano por detrás del
bloque óptico.
Efectúe las operaciones en sentido contrario
para volver a colocar cada lámpara.
1. Luces de cruce/Luces de carretera
Tipo C , H4 - 55W
- Retire la tapa central tirando de la lengüeta de goma blanda.
- Desconecte el conector eléctrico.
- Suelte el resorte de bloqueo.
- Sustituya la lámpara teniendo sumo cuidado de que la parte metálica
coincida con las ranuras presentes en
el piloto. 2. Luces de posición

Tipo A , W5W - 5W
- Quite la tapa tirando de la lengüeta de goma blanda.
- Extraiga el portalámparas montado a presión tirando del conector.
- Sustituya la lámpara.
- Compruebe la correcta colocación de la tapa sobre todo su perímetro para
asegurar la estanqueidad. 4. Faros antiniebla

Tipo C , H1 - 55W
Consulte en la red PEUGEOT o en un taller
cualificado.

132
Cambiar una lámpara
Expert-VU_es_Chap07_Aide rapide_ed01-2014

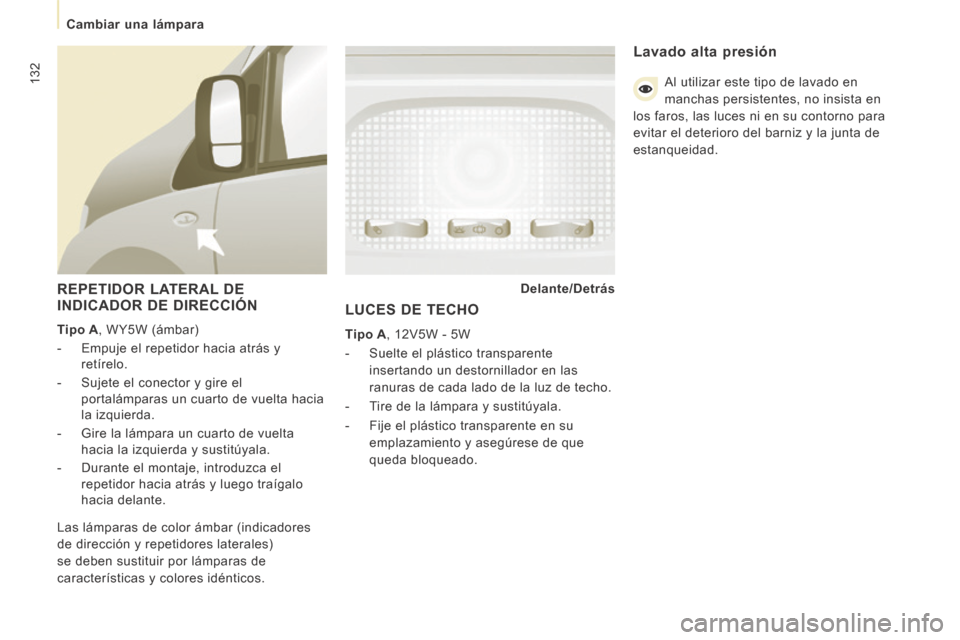

REPETIDOR LATERAL DE
INDICADOR DE DIRECCIÓN
Tipo A , WY5W (ámbar)
- Empuje el repetidor hacia atrás y retírelo.
- Sujete el conector y gire el portalámparas un cuarto de vuelta hacia
la izquierda.
- Gire la lámpara un cuarto de vuelta hacia la izquierda y sustitúyala.
- Durante el montaje, introduzca el repetidor hacia atrás y luego traígalo
hacia delante. Delante/Detrás

Las lámparas de color ámbar (indicadores
de dirección y repetidores laterales)
se deben sustituir por lámparas de
características y colores idénticos.
LUCES DE TECHO
Tipo A , 12V5W - 5W
- Suelte el plástico transparente insertando un destornillador en las
ranuras de cada lado de la luz de techo.
- Tire de la lámpara y sustitúyala.
- Fije el plástico transparente en su emplazamiento y asegúrese de que
queda bloqueado.
Lavado alta presión
Al utilizar este tipo de lavado en
manchas persistentes, no insista en
los faros, las luces ni en su contorno para
evitar el deterioro del barniz y la junta de
estanqueidad.

133
Cambiar una lámpara
AYUDA RÁPIDA
7
Expert-VU_es_Chap07_Aide rapide_ed01-2014

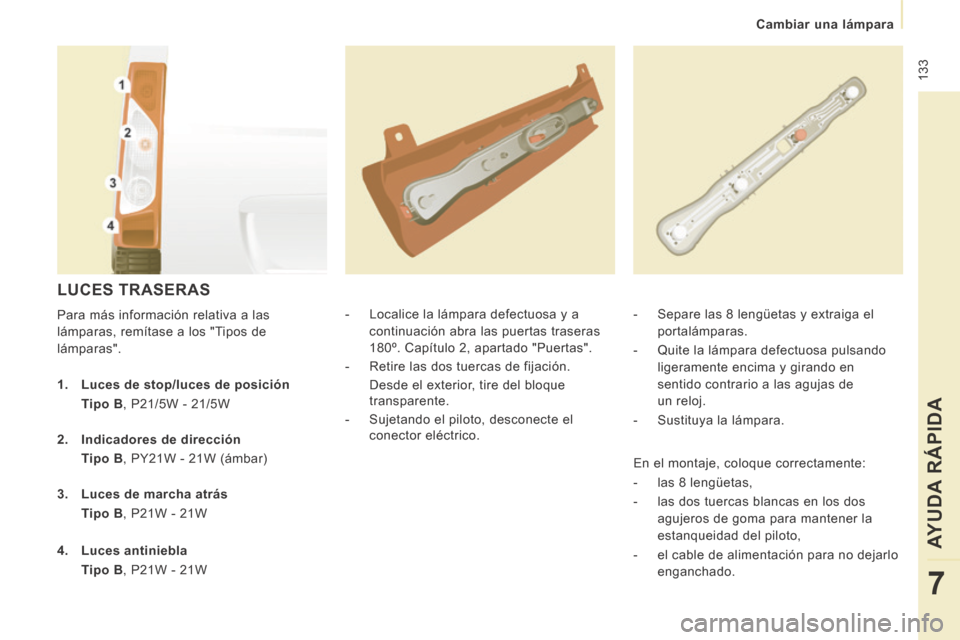

LUCES TRASERAS
Para más información relativa a las
lámparas, remítase a los "Tipos de
lámparas". - Localice la lámpara defectuosa y a
continuación abra las puertas traseras
180º. Capítulo 2, apartado "Puertas".
- Retire las dos tuercas de fijación.
Desde el exterior, tire del bloque transparente.
- Sujetando el piloto, desconecte el conector eléctrico. - Separe las 8 lengüetas y extraiga el
portalámparas.
- Quite la lámpara defectuosa pulsando ligeramente encima y girando en
sentido contrario a las agujas de
un reloj.
- Sustituya la lámpara.
1. Luces de stop/luces de posición

Tipo B , P21/5W - 21/5W
2. Indicadores de dirección
Tipo B , PY21W - 21W (ámbar)
3. Luces de marcha atrás
Tipo B , P21W - 21W
4. Luces antiniebla
Tipo B , P21W - 21W En el montaje, coloque correctamente:
- las 8 lengüetas,
- las dos tuercas blancas en los dos
agujeros de goma para mantener la
estanqueidad del piloto,
- el cable de alimentación para no dejarlo enganchado.

134
Cambiar una lámpara
Expert-VU_es_Chap07_Aide rapide_ed01-2014

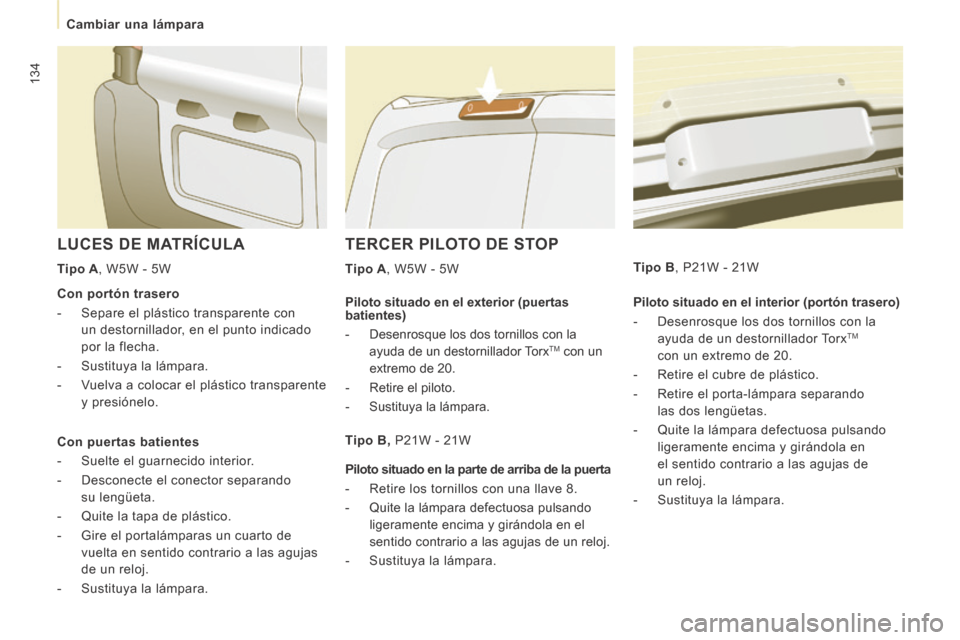

TERCER PILOTO DE STOP
Tipo A , W5W - 5W
LUCES DE MATRÍCULA
Tipo A , W5W - 5W Piloto situado en el interior (portón trasero)
- Desenrosque los dos tornillos con la ayuda de un destornillador Torx
TM
con un extremo de 20.
- Retire el cubre de plástico.
- Retire el porta-lámpara separando las dos lengüetas.
- Quite la lámpara defectuosa pulsando ligeramente encima y girándola en
el sentido contrario a las agujas de
un reloj.
- Sustituya la lámpara.
Tipo B, P21W - 21W
Con portón trasero
- Separe el plástico transparente con
un destornillador, en el punto indicado
por la flecha.
- Sustituya la lámpara.
- Vuelva a colocar el plástico transparente y presiónelo.
Con puertas batientes
- Suelte el guarnecido interior.
- Desconecte el conector separando su lengüeta.
- Quite la tapa de plástico.
- Gire el portalámparas un cuarto de vuelta en sentido contrario a las agujas
de un reloj.
- Sustituya la lámpara. Piloto situado en el exterior (puertas
batientes)
- Desenrosque los dos tornillos con la
ayuda de un destornillador Torx TM con un
extremo de 20.
- Retire el piloto.
- Sustituya la lámpara. Tipo B , P21W - 21W
Piloto situado en la parte de arriba de la puerta
- Retire los tornillos con una llave 8.
- Quite la lámpara defectuosa pulsando ligeramente encima y girándola en el
sentido contrario a las agujas de un reloj.
- Sustituya la lámpara.

135
Cambiar un fusible
AYUDA RÁPIDA
7
Expert-VU_es_Chap07_Aide rapide_ed01-2014

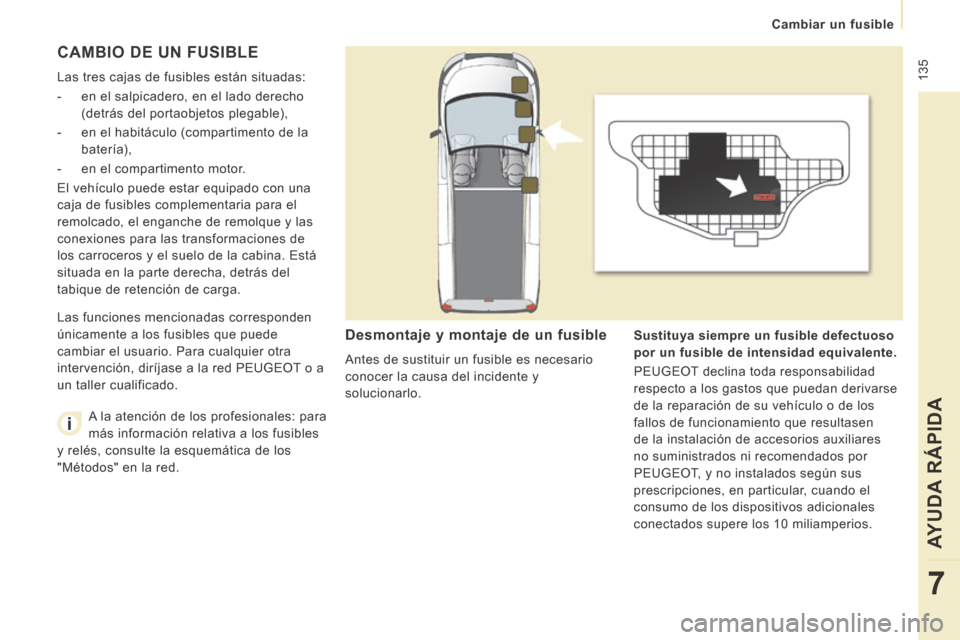

CAMBIO DE UN FUSIBLE
Las tres cajas de fusibles están situadas:
- en el salpicadero, en el lado derecho (detrás del portaobjetos plegable),
- en el habitáculo (compartimento de la batería),
- en el compartimento motor.
El vehículo puede estar equipado con una
caja de fusibles complementaria para el
remolcado, el enganche de remolque y las
conexiones para las transformaciones de
los carroceros y el suelo de la cabina. Está
situada en la parte derecha, detrás del
tabique de retención de carga.
Desmontaje y montaje de un fusible
Antes de sustituir un fusible es necesario
conocer la causa del incidente y
solucionarlo. Sustituya siempre un fusible defectuoso
por un fusible de intensidad equivalente.

PEUGEOT declina toda responsabilidad
respecto a los gastos que puedan derivarse
de la reparación de su vehículo o de los
fallos de funcionamiento que resultasen
de la instalación de accesorios auxiliares
no suministrados ni recomendados por
PEUGEOT, y no instalados según sus
prescripciones, en particular, cuando el
consumo de los dispositivos adicionales
conectados supere los 10 miliamperios.
Las funciones mencionadas corresponden
únicamente a los fusibles que puede
cambiar el usuario. Para cualquier otra
intervención, diríjase a la red PEUGEOT o a
un taller cualificado.
A la atención de los profesionales: para
más información relativa a los fusibles
y relés, consulte la esquemática de los
"Métodos" en la red.

136
Cambiar un fusible
Expert-VU_es_Chap07_Aide rapide_ed01-2014

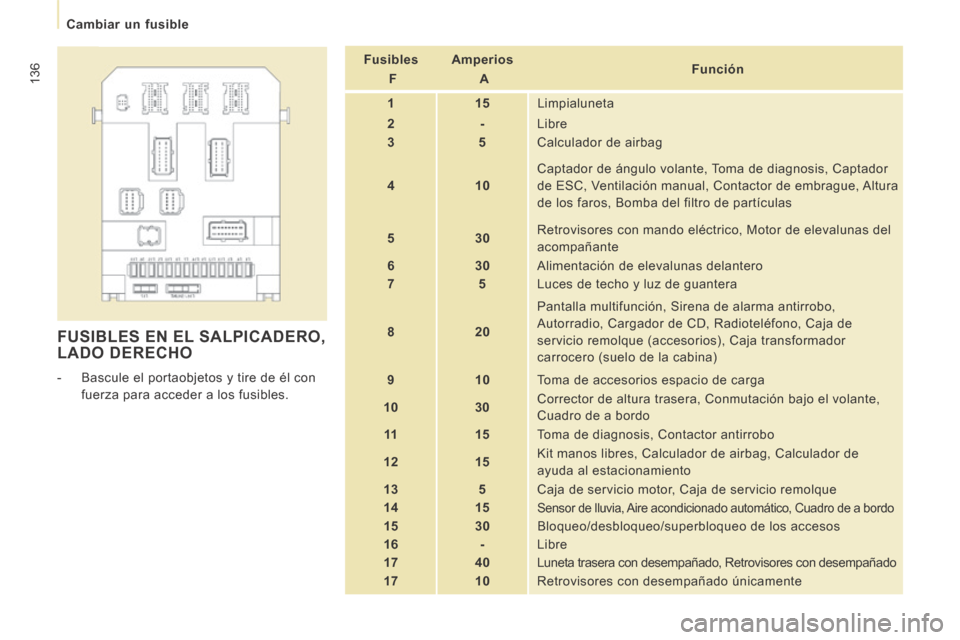

FUSIBLES EN EL SALPICADERO, LADO DERECHO
- Bascule el portaobjetos y tire de él con fuerza para acceder a los fusibles. Fusibles

F Amperios

A Función

1 15 Limpialuneta
2 - Libre
3 5 Calculador de airbag
4 10 Captador de ángulo volante, Toma de diagnosis, Captador
de ESC, Ventilación manual, Contactor de embrague, Altura
de los faros, Bomba del filtro de partículas
5 30 Retrovisores con mando eléctrico, Motor de elevalunas del
acompañante
6 30 Alimentación de elevalunas delantero
7 5 Luces de techo y luz de guantera
8 20 Pantalla multifunción, Sirena de alarma antirrobo,
Autorradio, Cargador de CD, Radioteléfono, Caja de
servicio remolque (accesorios), Caja transformador
carrocero (suelo de la cabina)
9 10 Toma de accesorios espacio de carga
10 30 Corrector de altura trasera, Conmutación bajo el volante,
Cuadro de a bordo
11 15 Toma de diagnosis, Contactor antirrobo
12 15 Kit manos libres, Calculador de airbag, Calculador de
ayuda al estacionamiento
13 5 Caja de servicio motor, Caja de servicio remolque
14 15
Sensor de lluvia, Aire acondicionado automático, Cuadro de a bordo
15 30 Bloqueo/desbloqueo/superbloqueo de los accesos
16 - Libre
17 40 Luneta trasera con desempañado, Retrovisores con desempañado
17 10 Retrovisores con desempañado únicamente

137
Cambiar un fusible
AYUDA RÁPIDA
7
Expert-VU_es_Chap07_Aide rapide_ed01-2014

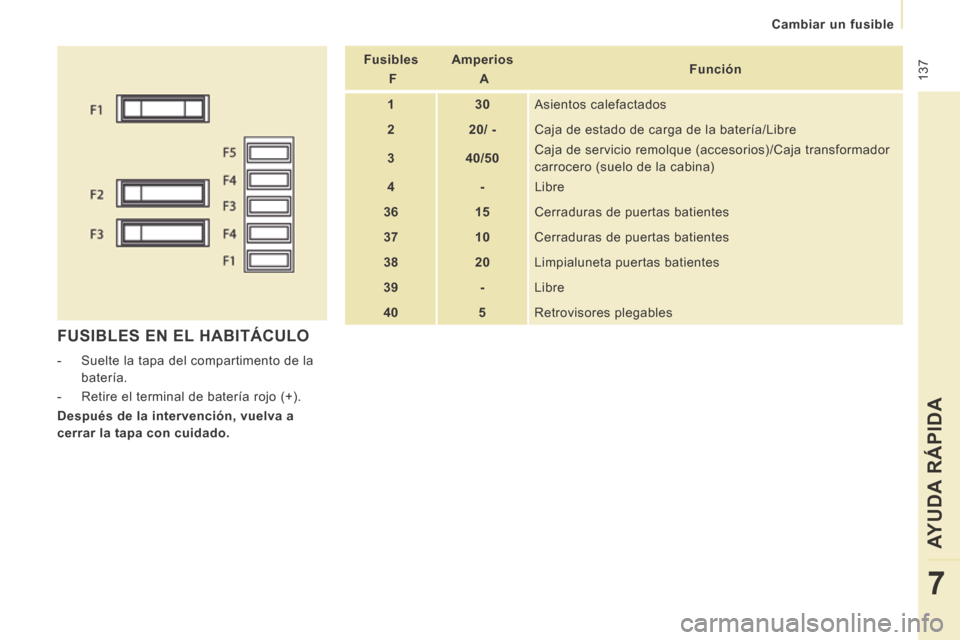

FUSIBLES EN EL HABITÁCULO
- Suelte la tapa del compartimento de la batería.
- Retire el terminal de batería rojo (+).
Después de la intervención, vuelva a
cerrar la tapa con cuidado. Fusibles

F Amperios

A Función

1 30 Asientos calefactados
2 20/ - Caja de estado de carga de la batería/Libre
3 40/50 Caja de servicio remolque (accesorios)/Caja transformador
carrocero (suelo de la cabina)
4 - Libre
36 15 Cerraduras de puertas batientes
37 10 Cerraduras de puertas batientes
38 20 Limpialuneta puertas batientes
39 - Libre
40 5 Retrovisores plegables

138
Cambiar un fusible
Expert-VU_es_Chap07_Aide rapide_ed01-2014

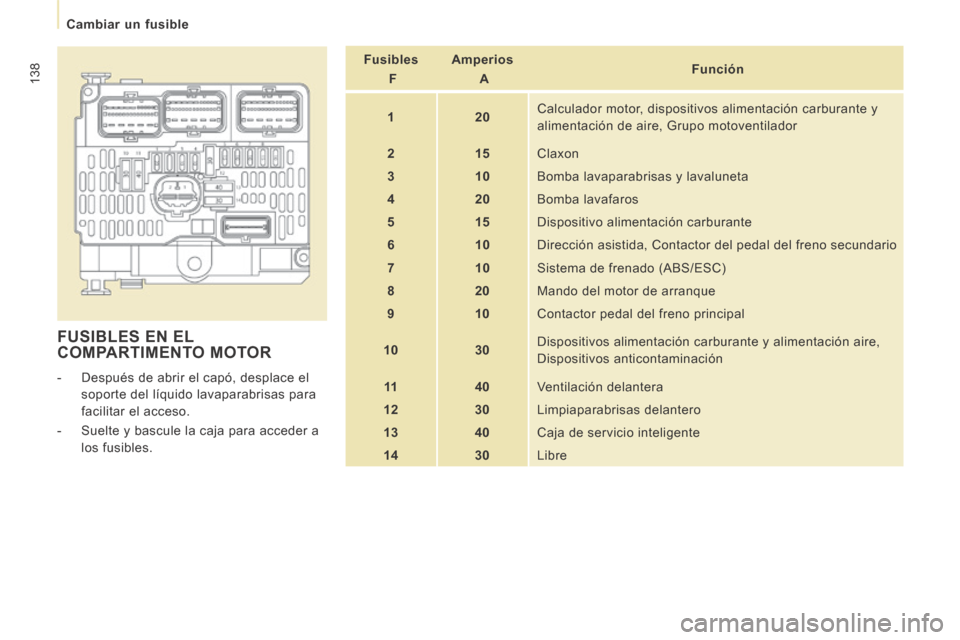

FUSIBLES EN EL COMPARTIMENTO MOTOR
- Después de abrir el capó, desplace el soporte del líquido lavaparabrisas para
facilitar el acceso.
- Suelte y bascule la caja para acceder a los fusibles. Fusibles

F Amperios

A Función

1 20 Calculador motor, dispositivos alimentación carburante y
alimentación de aire, Grupo motoventilador
2 15 Claxon
3 10 Bomba lavaparabrisas y lavaluneta
4 20 Bomba lavafaros
5 15 Dispositivo alimentación carburante
6 10 Dirección asistida, Contactor del pedal del freno secundario
7 10 Sistema de frenado (ABS/ESC)
8 20 Mando del motor de arranque
9 10 Contactor pedal del freno principal
10 30 Dispositivos alimentación carburante y alimentación aire,
Dispositivos anticontaminación
11 40 Ventilación delantera
12 30 Limpiaparabrisas delantero
13 40 Caja de servicio inteligente
14 30 Libre
