Peugeot Expert VU 2016 Instrukcja Obsługi (in Polish)

109
Expert_pl_Chap03_ergonomie-et-confort_ed01-2016

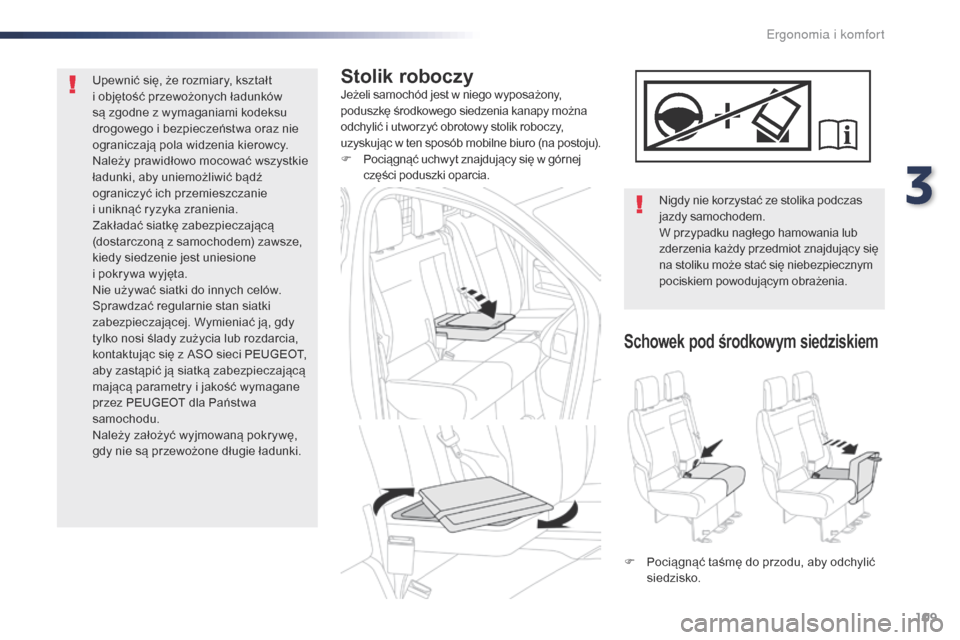

Stolik roboczyJeżeli samochód jest w niego wyposażony,
poduszkę środkowego siedzenia kanapy można
odchylić i utworzyć obrotowy stolik roboczy,
uzyskując w ten sposób mobilne biuro (na postoju).
F
P
ociągnąć uchwyt znajdujący się w górnej
części poduszki oparcia.
Nigdy nie korzystać ze stolika podczas
jazdy samochodem.
W przypadku nagłego hamowania lub
zderzenia każdy przedmiot znajdujący się
na stoliku może stać się niebezpiecznym
pociskiem powodującym obrażenia.
Schowek pod środkowym siedziskiem
F Pociągnąć taśmę do przodu, aby odchylić siedzisko.
Upewnić się, że rozmiary, kształt
i objętość przewożonych ładunków
są zgodne z wymaganiami kodeksu
drogowego i bezpieczeństwa oraz nie
ograniczają pola widzenia kierowcy.
Należy prawidłowo mocować wszystkie
ładunki, aby uniemożliwić bądź
ograniczyć ich przemieszczanie
i uniknąć ryzyka zranienia.
Zakładać siatkę zabezpieczającą
(dostarczoną z samochodem) zawsze,
kiedy siedzenie jest uniesione
i pokrywa wyjęta.
Nie używać siatki do innych celów.
Sprawdzać regularnie stan siatki
zabezpieczającej. Wymieniać ją, gdy
tylko nosi ślady zużycia lub rozdarcia,
kontaktując się z ASO sieci PEUGEOT,
aby zastąpić ją siatką zabezpieczającą
mającą parametry i jakość wymagane
przez PEUGEOT dla Państwa
samochodu.
Należy założyć wyjmowaną pokrywę,
gdy nie są przewożone długie ładunki.
3
Ergonomia i komfort

110
Expert_pl_Chap03_ergonomie-et-confort_ed01-2016
Kanapa jednoczęściowa stała
F Aby go zamontować, pociągnąć go do góry aż do położenia zablokowania w zaczepie.
F

A
by go wyjąć, nacisnąć wypust A
i pociągnąć do góry.
F

A
by go zamontować na swoim miejscu,
wsunąć trzpienie zagłówka w otwory cały
czas uważając, aby trzpienie znajdowały
się w osi oparcia.
F

A
by go opuścić, nacisnąć jednocześnie
wypust A i zagłówek. F

U
stawić zagłówki w niskim położeniu.
Poszczególne elementy wyposażenia i regulacji
opisane poniżej różnią się w

zależności od
wersji i konfiguracji samochodu.
Kanapa wyposażona jest w oparcie
jednoczęściowe, które może być stałe albo
składane (położenie stolika).
Zagłówek typu przecinek Składanie oparcia
w położeniu stolika
Więcej informacji na temat Pasów
bezpieczeństwa zawiera odpowiednia
rubryka. F

O
d przodu – podnieść uchwyt w celu
odblokowania oparcia.
F
O
d tyłu – opuścić uchwyt w celu
odblokowania oparcia.
F P rzechylić oparcie na siedzisko.
F

W c
elu rozłożenia oparcia podnieść uchwyt
i podnieść oparcie.
Ergonomia i komfort

111
Expert_pl_Chap03_ergonomie-et-confort_ed01-2016

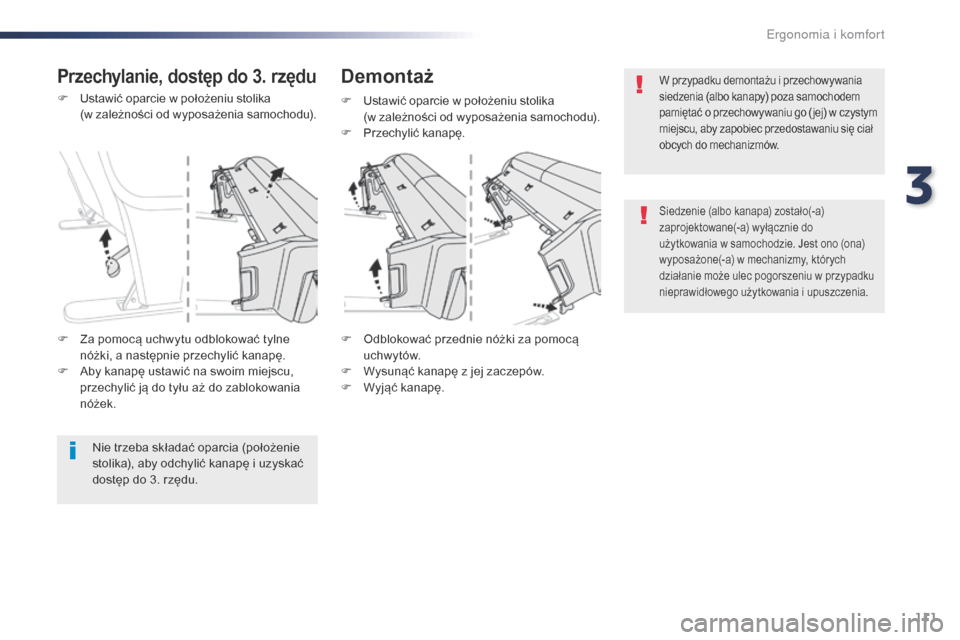

F Ustawić oparcie w położeniu stolika (w zależności od wyposażenia samochodu).
F

O
dblokować przednie nóżki za pomocą
uchwytów.
F

W
ysunąć kanapę z jej zaczepów.
F

W
yjąć kanapę.
F
U stawić oparcie w położeniu stolika
(w zależności od wyposażenia samochodu).
F

P
rzechylić kanapę.
Przechylanie, dostęp do 3. rzęduDemontaż
Nie trzeba składać oparcia (położenie
stolika), aby odchylić kanapę i uzyskać
dostęp do 3. rzędu.
F

Z

a pomocą uchwytu odblokować tylne
nóżki, a następnie przechylić kanapę.
F

A

by kanapę ustawić na swoim miejscu,
przechylić ją do tyłu aż do zablokowania
nóżek.
W przypadku demontażu i przechowywania
siedzenia (albo kanapy) poza samochodem
pamiętać o przechowywaniu go ( jej) w czystym
miejscu, aby zapobiec przedostawaniu się ciał
obcych do mechanizmów.
Siedzenie (albo kanapa) zostało(-a)
zaprojektowane(-a) wyłącznie do
użytkowania w samochodzie. Jest ono (ona)
wyposażone(-a) w mechanizmy, których
działanie może ulec pogorszeniu w przypadku
nieprawidłowego użytkowania i upuszczenia.
3
Ergonomia i komfort

112
Expert_pl_Chap03_ergonomie-et-confort_ed01-2016
F W zależności od wyposażenia samochodu pociągnąć uchwyt i podnieść oparcie (od
tyłu opuścić uchwyt).
Po ponownym ustawieniu kanapy w położeniu
d o siedzenia sprawdzić prawidłowe
zablokowanie siedzenia do podłogi.
Należy zwracać uwagę, aby żaden przedmiot
ani stopy pasażera siedzącego z tyłu nie
zasłaniały punktów mocowania, co uniemożliwia
prawidłowe zaryglowanie całości fotela.
F Sprawdzić, czy żaden przedmiot nie blokuje zaczepów i nie uniemożliwia
prawidłowego zablokowania nóżek.
Montaż
F Zablokować przednie nóżki za pomocą uchwytów.
F

P
rzechylić kanapę do tyłu aż do
zablokowania tylnych nóżek.
Podczas przechylania należy uważać
na nogi pasażerów.
F

Wsunąć przednie nóżki w zaczepy na podłodze
( jak pokazano na powyższym rysunku).
Ergonomia i komfort

113
Expert_pl_Chap03_ergonomie-et-confort_ed01-2016

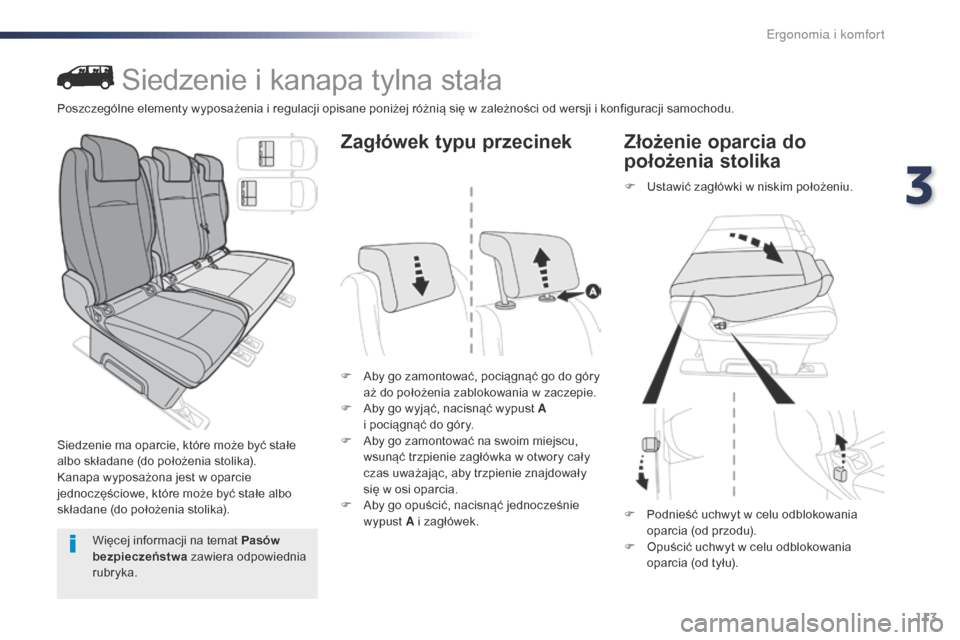

Siedzenie i kanapa tylna stała
Siedzenie ma oparcie, które może być stałe
albo składane (do położenia stolika).
Kanapa wyposażona jest w oparcie
jednoczęściowe, które może być stałe albo
składane (do położenia stolika).F

A
by go zamontować, pociągnąć go do góry
aż do położenia zablokowania w zaczepie.
F
A
by go wyjąć, nacisnąć wypust A
i pociągnąć do góry.
F A by go zamontować na swoim miejscu,
wsunąć trzpienie zagłówka w otwory cały
czas uważając, aby trzpienie znajdowały
się w osi oparcia.
F

A
by go opuścić, nacisnąć jednocześnie
wypust A i zagłówek.
Zagłówek typu przecinek
F Ustawić zagłówki w niskim położeniu.
Złożenie oparcia do
położenia stolika
Więcej informacji na temat Pasów
bezpieczeństwa zawiera odpowiednia
rubryka. F

P
odnieść uchwyt w celu odblokowania
oparcia (od przodu).
F O puścić uchwyt w celu odblokowania
oparcia (od tyłu).
Poszczególne elementy wyposażenia i regulacji opisane poniżej różnią się w zależności od wersji i konfiguracji samochodu.
3
Ergonomia i komfort

114
Expert_pl_Chap03_ergonomie-et-confort_ed01-2016
F Ustawić oparcie w położeniu stolika
(w zależności od wyposażenia samochodu).
F

P
rzechylić siedzenie.
F

Z

a pomocą uchwytu odblokować tylne
nóżki, a następnie przechylić siedzenie.
F

A

by siedzenie ustawić na swoim miejscu,
przechylić je do tyłu aż do zablokowania
nóżek.
F
U
stawić oparcie w położeniu stolika

(w zależności od wyposażenia samochodu).
Przechylanie, dostęp do 3. rzędu
(przykład dla pojedynczego siedzenia)
Demontaż
(przykład dla pojedynczego siedzenia)
Nie trzeba składać oparcia (położenie
stolika), aby odchylić kanapę i uzyskać
dostęp do 3. rzędu.
F

P

rzechylić oparcie na siedzisko.
F

W c

elu rozłożenia oparcia podnieść
uchwyt i podnieść oparcie (od tyłu opuścić
uchw y t). F

O
dblokować przednie nóżki za pomocą
uchwytów.
F

W
ysunąć siedzenie z jego zaczepów.
F

W
yjąć siedzenie przez boczne
drzwi w 2. rzędzie lub od tyłu w 3. rzędzie.
Ergonomia i komfort

115
Expert_pl_Chap03_ergonomie-et-confort_ed01-2016

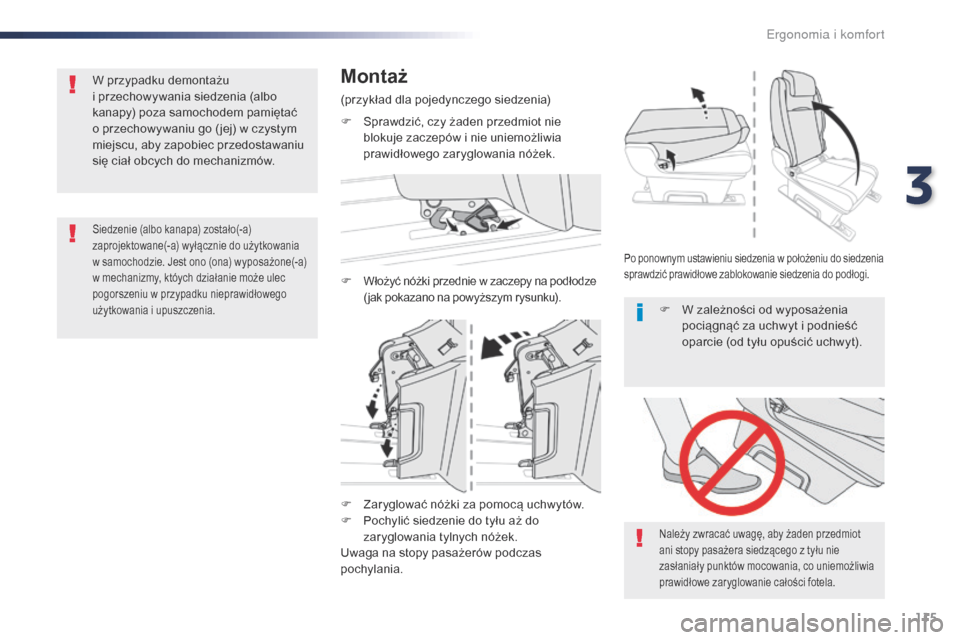

F Zaryglować nóżki za pomocą uchwytów.
F P ochylić siedzenie do tyłu aż do
zaryglowania tylnych nóżek.
Uwaga na stopy pasażerów podczas
pochylania.
Należy zwracać uwagę, aby żaden przedmiot
ani stopy pasażera siedzącego z tyłu nie
zasłaniały punktów mocowania, co uniemożliwia
prawidłowe zaryglowanie całości fotela.
F W zależności od wyposażenia pociągnąć za uchwyt i podnieść
oparcie (od tyłu opuścić uchwyt).
Siedzenie (albo kanapa) zostało(-a)
zaprojektowane(-a) wyłącznie do użytkowania
w samochodzie. Jest ono (ona) wyposażone(-a)
w mechanizmy, któych działanie może ulec
pogorszeniu w przypadku nieprawidłowego
użytkowania i upuszczenia.
W przypadku demontażu
i przechowywania siedzenia (albo
kanapy) poza samochodem pamiętać
o przechowywaniu go ( jej) w czystym
miejscu, aby zapobiec przedostawaniu
się ciał obcych do mechanizmów.Montaż
(przykład dla pojedynczego siedzenia)
F

S
prawdzić, czy żaden przedmiot nie
blokuje zaczepów i nie uniemożliwia
prawidłowego zaryglowania nóżek.
F

Włożyć nóżki przednie w zaczepy na podłodze
( jak pokazano na powyższym rysunku).
Po ponownym ustawieniu siedzenia w położeniu do siedzenia
sprawdzić prawidłowe zablokowanie siedzenia do podłogi.
3
Ergonomia i komfort

116
Expert_pl_Chap03_ergonomie-et-confort_ed01-2016
Środki ostrożności
dotyczące siedzeń
i kanap
Ze względu na różne operacje:
- n ie demontować zagłówka bez schowania
go i przymocowania do podstawy,
-

s
prawdzić, czy pasy bezpieczeństwa są
cały czas dostępne i łatwe do zapięcia
przez pasażera,
-

p
rzed rozpoczęciem jazdy pasażer
powinien odpowiednio wyregulować
zagłówek swojego fotela, ustawić i zapiąć
pasy bezpieczeństwa.
Umieszczanie bagażu lub
przedmiotów za siedzeniami
i kanapą w 3. rzędzie
Aby móc załadować bagaż na oparciach
w położeniu stolika w 3. rzędzie, oparcia
w
2. rzędzie muszą również być ustawione
w
położeniu stolika.
Etykiety
Podczas jazdy zabronione jest, aby pasażer
zajmował miejsce:
-
w 3
. rzędzie, jeżeli oparcie znajdujące
się z przodu (w 2. rzędzie) jest ustawione
w położeniu stolika,
-

w 3
. rzędzie, jeżeli siedzenie (kanapa)
znajdujące(-a) się z przodu (w 2. rzędzie)
jest pochylone(-a),
-

m
iejsce boczne prawe w 2. i 3. rzędzie,
jeżeli kanapa jest pochylona,
-

ś
rodkowe, jeżeli boczne prawe siedzenie
jest pochylone.
Ergonomia i komfort

117
Expert_pl_Chap03_ergonomie-et-confort_ed01-2016

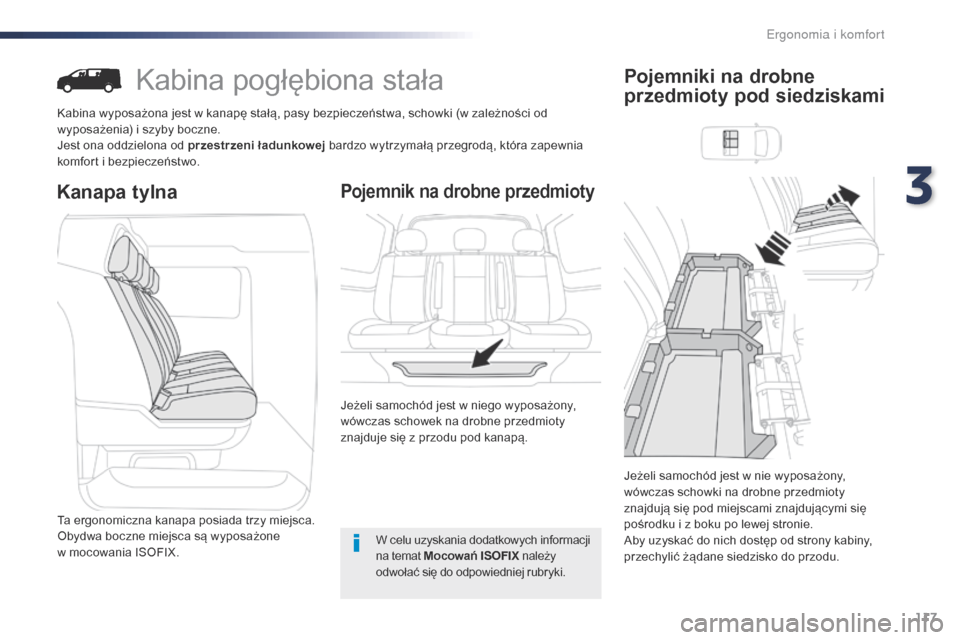

Kabina pogłębiona stała
Kabina wyposażona jest w kanapę stałą, pasy bezpieczeństwa, schowki (w zależności od
wyposażenia) i szyby boczne.
Jest ona oddzielona od przestrzeni ładunkowej bardzo wytrzymałą przegrodą, która zapewnia
komfort i bezpieczeństwo.
Kanapa tylnaPojemnik na drobne przedmioty
Jeżeli samochód jest w niego wyposażony,
wówczas schowek na drobne przedmioty
znajduje się z przodu pod kanapą.
Ta ergonomiczna kanapa posiada trzy miejsca.
Obydwa boczne miejsca są wyposażone
w mocowania ISOFIX.
Pojemniki na drobne
przedmioty pod siedziskami
W celu uzyskania dodatkowych informacji
na temat Mocowań ISOFIX należy
odwołać się do odpowiedniej rubryki. Jeżeli samochód jest w nie wyposażony,
wówczas schowki na drobne przedmioty
znajdują się pod miejscami znajdującymi się
pośrodku i z boku po lewej stronie.
Aby uzyskać do nich dostęp od strony kabiny,
przechylić żądane siedzisko do przodu.
3
Ergonomia i komfort

118
Expert_pl_Chap03_ergonomie-et-confort_ed01-2016

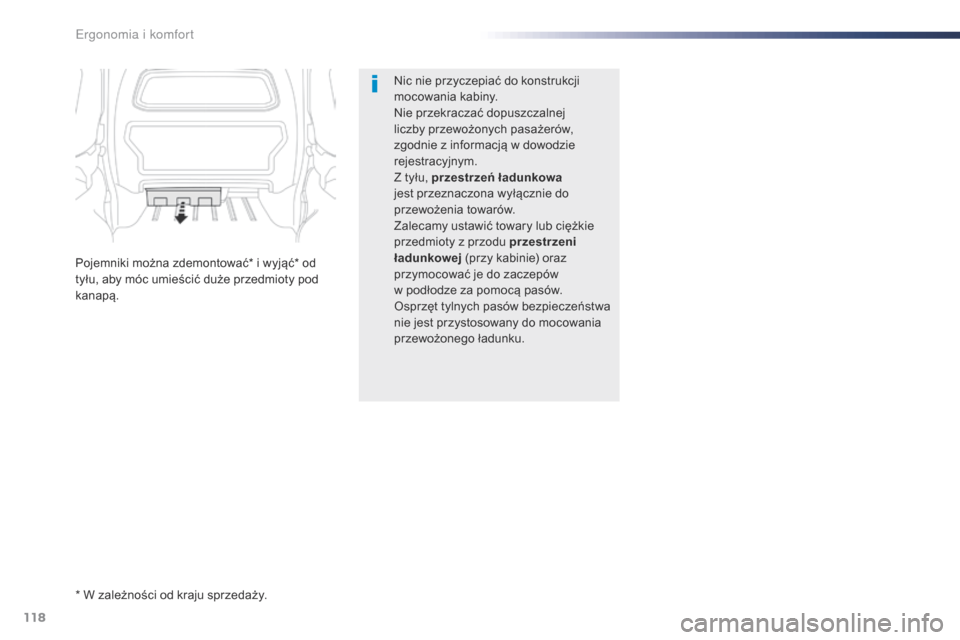

Nic nie przyczepiać do konstrukcji
mocowania kabiny.
Nie przekraczać dopuszczalnej
liczby przewożonych pasażerów,
zgodnie z informacją w dowodzie
rejestracyjnym.
Z tyłu, przestrzeń ładunkowa
jest przeznaczona wyłącznie do
przewożenia towarów.
Zalecamy ustawić towary lub ciężkie
przedmioty z przodu przestrzeni
ładunkowej (przy kabinie) oraz
przymocować je do zaczepów
w
podłodze za pomocą pasów.
Osprzęt tylnych pasów bezpieczeństwa
nie jest przystosowany do mocowania
przewożonego ładunku.
Pojemniki można zdemontować* i wyjąć* od
tyłu, aby móc umieścić duże przedmioty pod
kanapą.
* W zależności od kraju sprzedaży.
