Peugeot Expert VU 2016 Kezelési útmutató (in Hungarian)

309
Expert_hu_Chap08_En-cas-de-panne_ed01-2016

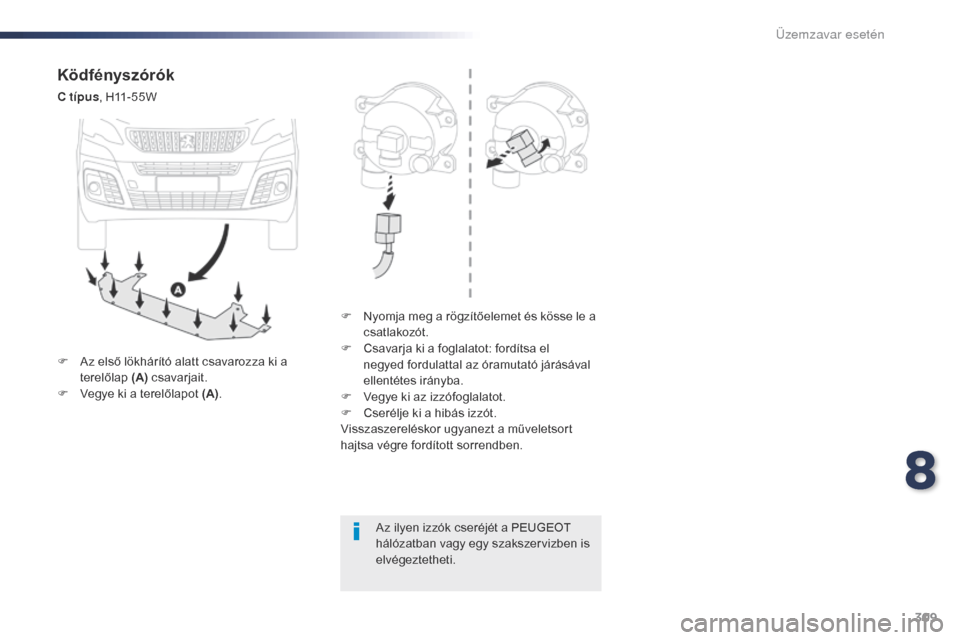

Ködfényszórók
C típus, H11-55W
F
N
yomja meg a rögzítőelemet és kösse le a
csatlakozót.
F

C
savarja ki a foglalatot: fordítsa el
negyed fordulattal az óramutató járásával
ellentétes irányba.
F

V
egye ki az izzófoglalatot.
F

C
serélje ki a hibás izzót.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Az ilyen izzók cseréjét a PEUGEOT
hálózatban vagy egy szakszervizben is
elvégeztetheti.
F

A
z első lökhárító alatt csavarozza ki a
terelőlap (A) csavarjait.
F

V
egye ki a terelőlapot (A) .
8
Üzemzavar esetén

310
Expert_hu_Chap08_En-cas-de-panne_ed01-2016
Hátsó lámpák
(szárnyasajtó)
Az izzócseréről és a különböző izzótípusokról
bővebben lásd a megfelelő részt.
F

A l
ámpát fogva nyomja meg a belső
patentot, majd óvatosan emelje ki a lámpát.
F

K
össe ki az elektromos csatlakozót.
Kárpitozott gépjármű esetén a művelet
elvégzése érdekében forduljon a
PEUGEOT hálózathoz vagy egy
szakszervizhez.
1.
F

éklámpák/helyzetjelző lámpák
B t

ípus, P21/5W-21/5W
2.
I

rányjelzők
B t

ípus, PY21W-21W (borostyánsárga)
3.
to

latólámpák
B t

ípus, P21W-21W
4.
F

éklámpák/helyzetjelző lámpák
B t

ípus, P21/4W-21/4W F

A
zonosítsa a kiégett izzót, majd nyissa ki a
hátsó ajtókat.
F
H
úzza szét kissé a három nyelvet, és
vegye ki a foglalatot.
F

A k
iégett izzót finoman megnyomva
fordítsa el negyed fordulattal az óramutató
járásával megegyező irányba, majd
vegye
ki.
F

C
serélje ki az izzót.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
F

A g
épkocsi belseje felől távolítsa el a
szellőzőrácsot (ha van a gépkocsiban).
F

K
ívülről csavarozza ki a két rögzítőcsavart.
Üzemzavar esetén

311
Expert_hu_Chap08_En-cas-de-panne_ed01-2016

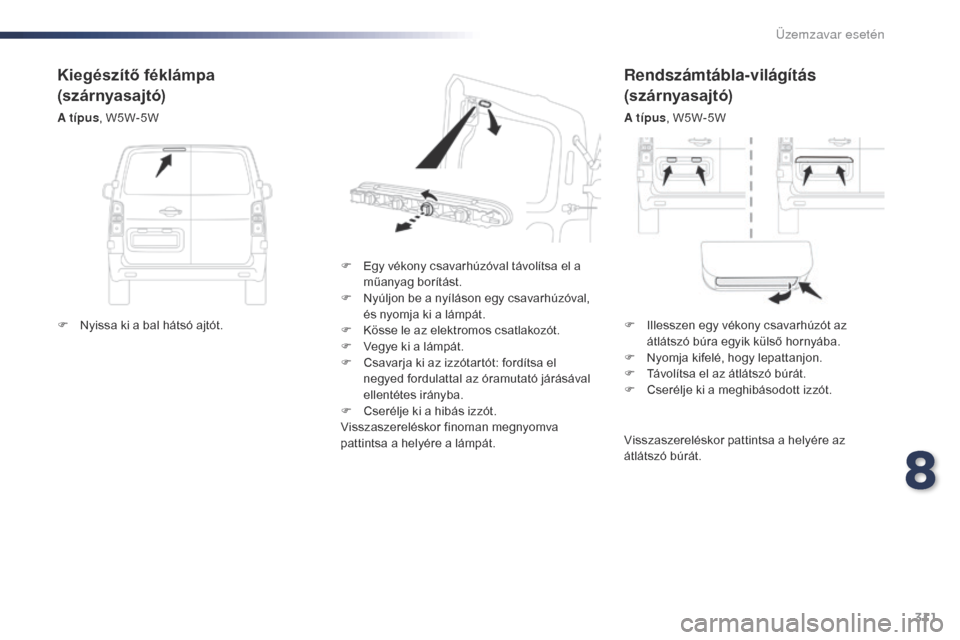

Rendszámtábla-világítás
(szárnyasajtó)
A típus, W5W-5W
F

E

gy vékony csavarhúzóval távolítsa el a
műanyag borítást.
F

N

yúljon be a nyíláson egy csavarhúzóval,
és nyomja ki a lámpát.
F

K

össe le az elektromos csatlakozót.
F

V

egye ki a lámpát.
F

C

savarja ki az izzótartót: fordítsa el
negyed fordulattal az óramutató járásával
ellentétes irányba.
F

C

serélje ki a hibás izzót.
Visszaszereléskor finoman megnyomva
pattintsa a helyére a lámpát.
Kiegészítő féklámpa
(szárnyasajtó)
A típus , W5W-5W
Visszaszereléskor pattintsa a helyére az
átlátszó búrát.
F

N
yissa ki a bal hátsó ajtót. F

I
llesszen egy vékony csavarhúzót az
átlátszó búra egyik külső hornyába.
F

N
yomja kifelé, hogy lepattanjon.
F

T
ávolítsa el az átlátszó búrát.
F

C
serélje ki a meghibásodott izzót.
8
Üzemzavar esetén

312
Expert_hu_Chap08_En-cas-de-panne_ed01-2016
Első és hátsó
plafonlámpák
A típus, W5W-5W
F
I
llesszen egy csavarhúzót a plafonlámpa
oldalán található résekbe, és pattintsa le az
átlátszó búrát.
F

V
egye ki és cserélje ki az izzót.
F

P
attintsa a helyére az átlátszó búrát, és
ellenőrizze, hogy megfelelően rögzült-e.
Üzemzavar esetén

313
Expert_hu_Chap08_En-cas-de-panne_ed01-2016

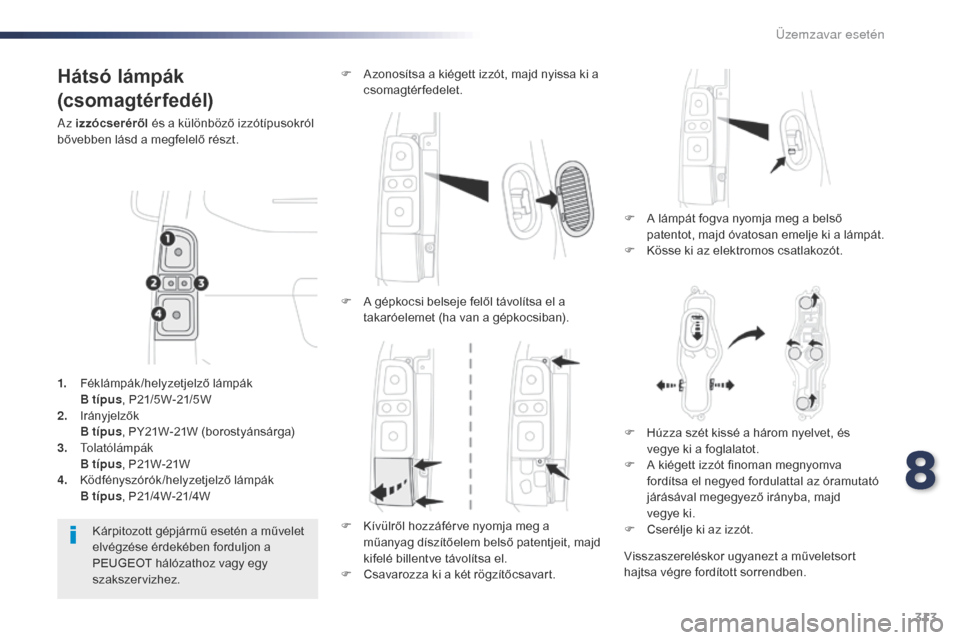

Hátsó lámpák
(csomagtérfedél)
Az izzócseréről és a különböző izzótípusokról
bővebben lásd a megfelelő részt.
F

A l
ámpát fogva nyomja meg a belső
patentot, majd óvatosan emelje ki a lámpát.
F

K
össe ki az elektromos csatlakozót.
F

A
zonosítsa a kiégett izzót, majd nyissa ki a
csomagtérfedelet.
Kárpitozott gépjármű esetén a művelet
elvégzése érdekében forduljon a
PEUGEOT hálózathoz vagy egy
szakszervizhez.
1.
F

éklámpák/helyzetjelző lámpák
B t

ípus, P21/5W-21/5W
2.
I

rányjelzők
B t

ípus, PY21W-21W (borostyánsárga)
3.
to

latólámpák
B t

ípus, P21W-21W
4.
K

ödfényszórók/helyzetjelző lámpák
B t

ípus, P21/4W-21/4W F

A g
épkocsi belseje felől távolítsa el a
takaróelemet (ha van a gépkocsiban).
F

K
ívülről hozzáférve nyomja meg a
műanyag díszítőelem belső patentjeit, majd
kifelé billentve távolítsa el.
F

C
savarozza ki a két rögzítőcsavart.F

H
úzza szét kissé a három nyelvet, és
vegye ki a foglalatot.
F

A k
iégett izzót finoman megnyomva
fordítsa el negyed fordulattal az óramutató
járásával megegyező irányba, majd
vegye
ki.
F

C
serélje ki az izzót.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
8
Üzemzavar esetén

314
Expert_hu_Chap08_En-cas-de-panne_ed01-2016
Visszaszereléskor pattintsa a helyére az
átlátszó búrát.
F

A

lulról felfelé hajtva patentozza le a
kárpitot a széleken.
F

H

úzza meg, hogy a középső patentok is
elengedjenek, majd vegye le a kárpitot.
F

N

yúljon be a nyíláson egy csavarhúzóval,
és nyomja ki a lámpát.
F

K

össe le az elektromos csatlakozót.
F

V

egye ki a lámpát.
F

C

savarja ki az izzótartót: fordítsa el
negyed fordulattal az óramutató járásával
ellentétes irányba.
F

C

serélje ki a kiégett izzót.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Visszahelyezéskor kezével megnyomva
rögzítse a lámpát és patentozza vissza a
kárpitot.
Kiegészítő féklámpa
(csomagtérfedél)
A típus , W5W-5W
Rendszámtábla-világítás
(csomagtérfedél)
A típus, W5W-5W
F

N

yissa ki a csomagtér fedelet. F

I
llesszen egy vékony csavarhúzót az
átlátszó búra egyik külső hornyába.
F

N
yomja kifelé, hogy lepattanjon.
F

T
ávolítsa el az átlátszó búrát.
F

C
serélje ki a meghibásodott izzót.
Üzemzavar esetén

315
Expert_hu_Chap08_En-cas-de-panne_ed01-2016

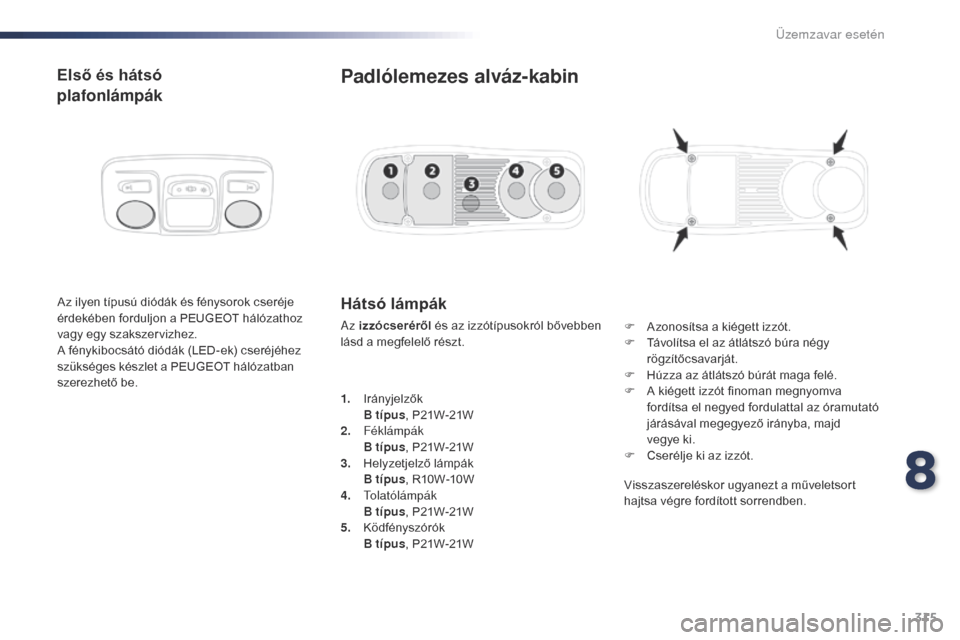

Első és hátsó
plafonlámpák
Az ilyen típusú diódák és fénysorok cseréje
érdekében forduljon a PEUGEOT hálózathoz
vagy egy szakszervizhez.
A fénykibocsátó diódák (LED-ek) cseréjéhez
szükséges készlet a PEUGEOT hálózatban
szerezhető be.Hátsó lámpák
Az izzócseréről és az izzótípusokról bővebben
lásd a megfelelő részt.
Padlólemezes alváz-kabin
F Azonosítsa a kiégett izzót.
F T ávolítsa el az átlátszó búra négy
rögzítőcsavarját.
F

H
úzza az átlátszó búrát maga felé.
F

A k
iégett izzót finoman megnyomva
fordítsa el negyed fordulattal az óramutató
járásával megegyező irányba, majd
vegye
ki.
F

C
serélje ki az izzót.
1.
I

rányjelzők
B t

ípus , P21W-21W
2.
F

éklámpák
B t

ípus , P21W-21W
3.
H

elyzetjelző lámpák
B t

ípus , R10W-10W
4.


t
o

latólámpák
B t

ípus , P21W-21W
5.
K

ödfényszórók
B t

ípus , P21W-21W Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
8
Üzemzavar esetén

316
Expert_hu_Chap08_En-cas-de-panne_ed01-2016
F A bal, majd a jobb felső résznél meghúzva pattintsa le a fedelet.
F

V
egye le a fedelet. Jó
Rossz
Csipesz
Hozzáférés az eszközökhöz
F Vegye ki a csipeszt a helyéről. A csipesz a műszer fali biztosítékdoboz fedele
mögött, a műszer falkeretre van rögzítve. A biztosíték cseréje előtt:
F
k
i kell deríteni és meg kell szüntetni a hiba
okát,
F
k
i kell kapcsolni minden elektromos
fogyasztót,
F
l
e kell állítani a gépjárművet és le kell venni
a gyújtást,
F
a k
övetkező oldalakon közölt táblázatok és
ábrák segítségével azonosítani kell a hibás
biztosítékot.
A biztosíték cseréje
A biztosíték cseréjekor:
F a b iztosítékot a speciális csipesz
segítségével kell eltávolítani a foglalatból,
és ellenőrizni kell a szálak állapotát,
F

a m
eghibásodott biztosítékot minden
esetben azonos áramerősségű (azonos
színű) biztosítékkal kell helyettesíteni.
Eltérő áramerősségű biztosíték használata
a gépjármű meghibásodásához vezethet
(tűzveszély).
Ha a hiba röviddel a biztosítékcserét követően
ismételten előfordul, ellenőriztesse az érintett
berendezést a PEUGEOT hálózatban vagy egy
szakszervizben. A következő táblázatokban nem
szereplő biztosíték cseréje súlyos
meghibásodást okozhat gépjárművén.
Forduljon a PEUGEOT hálózathoz vagy
egy szakszervizhez.
Biztosítékcsere
Üzemzavar esetén

317
Expert_hu_Chap08_En-cas-de-panne_ed01-2016
A PEUGEOT semminemű felelősséget
nem vállal a nem a PEugEo t által
ajánlott, nem általa biztosított vagy
nem az előírásainak megfelelő módon
beszerelt kiegészítő tartozékok
használata miatt bekövetkező
meghibásodásokért, ill. a gépjármű
javításából eredő költségekért,
különösen, ha a csatlakoztatott
kiegészítő berendezések összes
áramfelvétele meghaladja a 10 mA-t.
Elektromos tartozékok
beszerelése
Gépjárművének elektromos áramkörét a
szériafelszerelésként vagy opcionálisan
beszerelhető berendezések
működéséhez méretezték.
Bármely más elektromos berendezés
vagy tartozék gépjárművébe történő
beszerelése előtt forduljon a PEUGEOT
hálózathoz vagy egy szakszervizhez.
A vonóhorog, ill. taxis tartozékok
felszerelésével kapcsolatban forduljon
a PEUGEOT hálózathoz, ahol
részletesebb felvilágosítással tudnak
szolgálni.

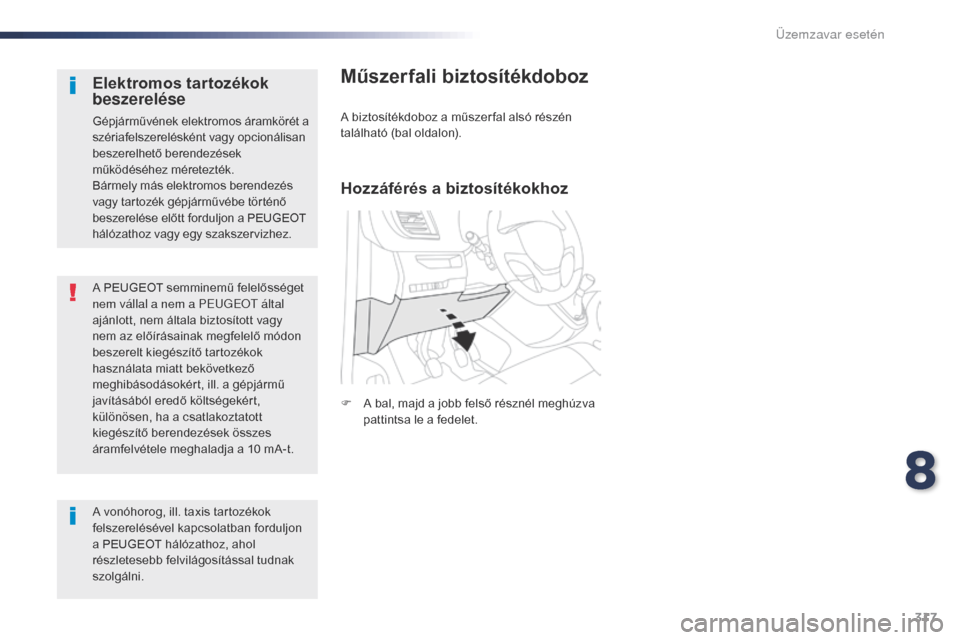

Műszerfali biztosítékdoboz
A biztosítékdoboz a műszer fal alsó részén
található (bal oldalon).
Hozzáférés a biztosítékokhoz
F A bal, majd a jobb felső résznél meghúzva pattintsa le a fedelet.
8
Üzemzavar esetén

318
Expert_hu_Chap08_En-cas-de-panne_ed01-2016
Biztosítékszáma Áramerősség
(A) Funkció
F1 10Elektromos szervokormány, kuplungkapcsoló
F4 15Kürt
F5 20Első/hátsó ablakmosó-szivattyú
F6 20Első/hátsó ablakmosó-szivattyú
F7 1012 voltos hátsó tartozékcsatlakozó
F8 20Szimpla vagy dupla hátsó ablaktörlő
F10/F11 30Első és hátsó belső/külső zárak
F13 10Első klímavezérlő, autórádió-kapcsoló, sebességváltó kar,
head-up display kivetítő
F14 5Riasztó, sürgősségi és assistance segélyhívó
F17 5Műszercsoport
F19 3Kormánynál elhelyezett kapcsolók
F21 3Szabad kezes nyitó- és indítórendszer vagy lopásgátló
F22 3Eső- és fényerő-érzékelő, többfunkciós érzékelőkamera
F23 5
Nem becsatolt vagy kicsatolt biztonsági övek visszajelzéseinek kijelzője
F24 5Érintőképernyő, tolatókamera és parkolóradar
F25 5Légzsákok
F29 20Autórádió, érintőképernyő, CD-lejátszó, navigációs rendszer
F31 15Autórádió (+ akkumulátor)
F32 1512 voltos első tartozékcsatlakozó
F34 5Holttér figyelő rendszer, külső visszapillantó tükrök elektromos
kapcsolói
F35 5Fűtött fúvókák, fényszórómagasság-állító
F36 5Hordozható lámpa feltöltése, hátsó plafonlámpa
1. változat (Eco)
Az alább ismertetett biztosítékok a gépjármű
felszereltségétől függően eltérőek lehetnek.
