Page 131 of 148
126
A m p u l d e ğ i ş t i r m e
A m p u l l e r h a k k ı n d a d a h a f a z l a b i l g i
e d i n m e k i ç i n , " A m p u l t i p l e r i " b ö l ü m ü n e
b a k ı n ı z .
1 . S t o p l a m b a l a r ı / p a r k l a m b a l a r ı
B t i p i , P 2 1 / 5 W - 2 1 / 5 W
2. S i n y a l l a m b a l a r ı
B t i p i , P Y 2 1 W - 2 1 W ( s a r ı )
3 . G e r i v i t e s l a m b a l a r ı
B t i p i , P 2 1 W - 2 1 W
4. S i s l a m b a l a r ı
B t i p i , P 2 1 W - 2 1 W - B o z u k a m p u l ü b e l i r l e y i n i z , s o n r a
a r k a k a p ı l a r ı 1 8 0 ° a ç ı n ı z .
2 . b a ş l ı k t a , " A ç ı l ı ş l a r " b ö l ü m ü n e
b a k ı n ı z .
- S a ğ t a r a f t a k i k o l t u ğ u n a l t ı n d a b u l u n a n a l e t ç a n t a s ı n a y e r l e ş t i r i l m i ş
t o r n a v i d a y a r d ı m ı y l a 2 a d e t
s a b i t l e m e v i d a s ı n ı ç ı k a r ı n ı z .
- D ı ş a r ı d a n , o p t i k b l o ğ u ç e k i n i z .
- F a r ı t u t a r a k , e l e k t r i k k o n e k t ö r ü n ü s ö k ü n ü z . - 4 a d e t d i l c i k l e r i a y ı r a r a k l a m b a
t a ş ı y ı c ı y ı ç ı k a r ı n ı z .
- Ü z e r i n e h a i f ç e b a s a r a k v e s a a t y e l k o v a n ı n ı n t e r s y ö n ü n e ç e v i r e r e k
b o z u k a m p u l ü ç ı k a r ı n ı z .
- A m p u l ü d e ğ i ş t i r i n i z .
O p t i k b l o k ç ı k a r ı l d ı ğ ı n d a :
- b a g a j k a p ı l ı m o d e l d e , b l o ğ u a r a c ı n o r t a s ı n a d o ğ r u ç e k i n i z ,
- k a n a t l ı k a p ı l ı m o d e l d e , b l o ğ u k e n d i n i z e d o ğ r u ç e k i n i z .
Y e r i n e t a k a r k e n , s ı k ı ş t ı r m a m a k
i ç i n b e s l e m e k a b l o s u n u v e
d i l c i k l e r i y e r l e r i n e i y i y e r l e ş t i r m e y e
d i k k a t e d i n i z .
A r k a s i n y a l l a m b a s ı n ı n
d e ğ i ş t i r i l m e s i n d e n s o n r a , y e n i d e n
d e v r e y e g i r m e s ü r e s i y a k l a ş ı k
2 d a k i k a d a n u z u n d u r .
A R K A L A M B A L A R
Page 132 of 148
127
H I Z L I Y A R D I M
8
A m p u l d e ğ i ş t i r m e
P L A K A L A M B A L A R I
A t i p i , W 5 W - 5 W
- 2 s o m u n u g e v ş e t i n i z .
- Ç u b u k l a r ı i t i n i z .
- L a m b a y ı ç ı k a r t m a k i ç i n g e r e k i r s e k o n e k t ö r ü a y ı r ı n ı z .
- A m p u l ü d e ğ i ş t i r i n i z .
B a g a j k a p ı s ı i l e
- B i r t o r n a v i d a y a r d ı m ı y l a ş e f f a f
p l a s t i k p a r ç a y ı a y ı r ı n ı z .
- A m p u l ü d e ğ i ş t i r i n i z .
- Ş e f f a f p l a s t i k p a r ç a y ı y e r i n e t a k ı n ı z v e ü z e r i n e b a s ı n ı z .
Ü Ç Ü N C Ü S T O P L A M B A S I
A t i p i , W 1 6 W - 1 6 W
K a n a t l ı k a p ı l a r i l e
- İ ç d ö ş e m e n i n k l i p s l e r i n i a ç ı n ı z .
- D i l c i ğ i n i a y ı r a r a k , k o n e k t ö r ü s ö k ü n ü z .
- L a m b a t a ş ı y ı c ı y ı s a a t y e l k o v a n ı n ı n t e r s y ö n ü n e ç e y r e k t u r ç e v i r i n i z .
- A m p u l ü d e ğ i ş t i r i n i z .
- L a m b a t a ş ı y ı c ı y ı y e r i n e t a k ı n ı z v e k o n e k t ö r ü t e k r a r b a ğ l a y ı n ı z .
- D ö ş e m e y i y e r i n e y e r l e ş t i r i n i z .
Page 133 of 148
128
S i g o r t a d e ğ i ş t i r m e
S İ G O R T A D E Ğ İ Ş T İ R M E
S i g o r t a k u t u l a r ı :
- s o l t a r a f t a k i ö n k o n s o l u n a l t k ı s m ı n a ( k a p a ğ ı n a r k a s ı n d a ) ,
- m o t o r b ö l ü m ü n e ( a k ü n ü n y a n ı n d a ) y e r l e ş t i r i l m i ş t i r .
E ğ e r b u d o n a n ı m a r a c ı n ı z d a m e v c u t s a ,
ç e k m e , ç e k t i r m e v e k a r o s e r v e k a b i n l i
t a b a n d e ğ i ş i k l i k l e r i n d e b a ğ l a n t ı l a r i ç i n
b i r e k s i g o r t a k u t u s u b u l u n u r . K u t u ,
y ü k s a b i t l e m e p a r a v a n ı n ı n a r k a s ı n d a ,
s a ğ d a b u l u n u r .
Y a l n ı z c a , k u m a n d a p a n e l i n i n s a ğ
t a r a f ı n d a k i b o z u k p a r a g ö z ü n ü n
a r k a s ı n d a b u l u n a n p e n s e v e y e d e k
s i g o r t a l a r y a r d ı m ı y l a s ü r ü c ü t a r a f ı n d a n
d e ğ i ş t i r i l e b i l e n s i g o r t a l a r a n l a t ı l m ı ş t ı r .
D i ğ e r t ü m m ü d a h a l e l e r i ç i n b i r
P E U G E O T Y e t k i l i S e r v i s i n e g i d i n i z .
S i g o r t a n ı n ç ı k a r ı l m a s ı v e
t a k ı l m a s ı
A r ı z a l ı b i r s i g o r t a y ı d a i m a
a y n ı a m p e r e s a h i p b i r
s i g o r t a y l a d e ğ i ş t i r i n i z .
Ö z e l l i k l e s o n r a d a n t a k ı l a n t ü m
c i h a z l a r ı n t o p l a m t ü k e t i m i
1 0 m i l i a m p e r i a ş t ı ğ ı n d a , P E U G E O T
' n u n k e n d i s i t a r a f ı n d a n v e r i l m e m i ş ,
b e l i r l e d i ğ i k o ş u l l a r a u y g u n o l a r a k
t a k ı l m a m ı ş v e y a o n a y l a m a d ı ğ ı
y a r d ı m c ı a k s e s u a r l a r ı n k u l l a n ı l m a s ı
s o n u c u m e y d a n a g e l e c e k a r ı z a l a r ı n
v e y a ç a l ı ş m a b o z u k l u k l a r ı n ı n
g i d e r i l m e s i i ç i n a r a c ı n ı z d a y a p ı l a c a k
o n a r ı m m a s r a l a r ı n d a n d o l a y ı
P E U G E O T h i ç b i r m e s u l i y e t k a b u l
e t m e z .
P r o f e s y o n e l l e r i n d i k k a t i n e :
s i g o r t a l a r a v e r ö l e l e r e i l i ş k i n
t ü m b i l g i l e r i e d i n m e k i ç i n , Y e t k i l i
S e r v i s t e " Y ö n t e m l e r " ' ş e m a s ı n a
b a k ı n ı z . B i r s i g o r t a y ı d e ğ i ş t i r m e d e n e v v e l a r ı z a
n e d e n i n i b u l u p o n a r m a k g e r e k i r .
- P e n s e y i k u l l a n ı n ı z .
Page 134 of 148
129
H I Z L I Y A R D I M
8
S i g o r t a d e ğ i ş t i r m e

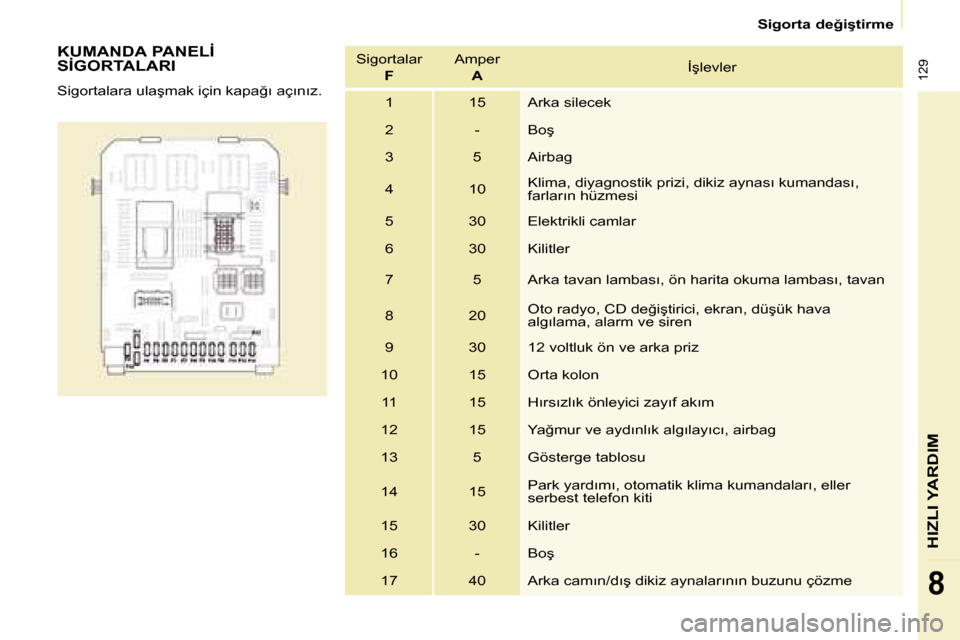

K U M A N D A P A N E L İ
S İ G O R T A L A R I
S i g o r t a l a r a u l a ş m a k i ç i n k a p a ğ ı a ç ı n ı z .Sigortalar
F A m p e r
A İ ş l e v l e r
1 15 A r k a s i l e c e k
2 - B o ş
3 5 A i r b a g
4 10 K l i m a , d i y a g n o s t i k p r i z i , d i k i z a y n a s ı k u m a n d a s ı ,
f a r l a r ı n h ü z m e s i
5 30 E l e k t r i k l i c a m l a r
6 30 K i l i t l e r
7 5 A r k a t a v a n l a m b a s ı , ö n h a r i t a o k u m a l a m b a s ı , t a v a n
8 20 O t o r a d y o , C D d e ğ i ş t i r i c i , e k r a n , d ü ş ü k h a v a
a l g ı l a m a , a l a r m v e s i r e n
9 30 1 2 v o l t l u k ö n v e a r k a p r i z
10 15 O r t a k o l o n
11 15 H ı r s ı z l ı k ö n l e y i c i z a y ı f a k ı m
12 15 Y a ğ m u r v e a y d ı n l ı k a l g ı l a y ı c ı , a i r b a g
13 5 G ö s t e r g e t a b l o s u
14 15 P a r k y a r d ı m ı , o t o m a t i k k l i m a k u m a n d a l a r ı , e l l e r
serbest telefon kiti
15 30 K i l i t l e r
16 - B o ş
17 40 A r k a c a m ı n / d ı ş d i k i z a y n a l a r ı n ı n b u z u n u ç ö z m e
Page 135 of 148
130
S i g o r t a d e ğ i ş t i r m e

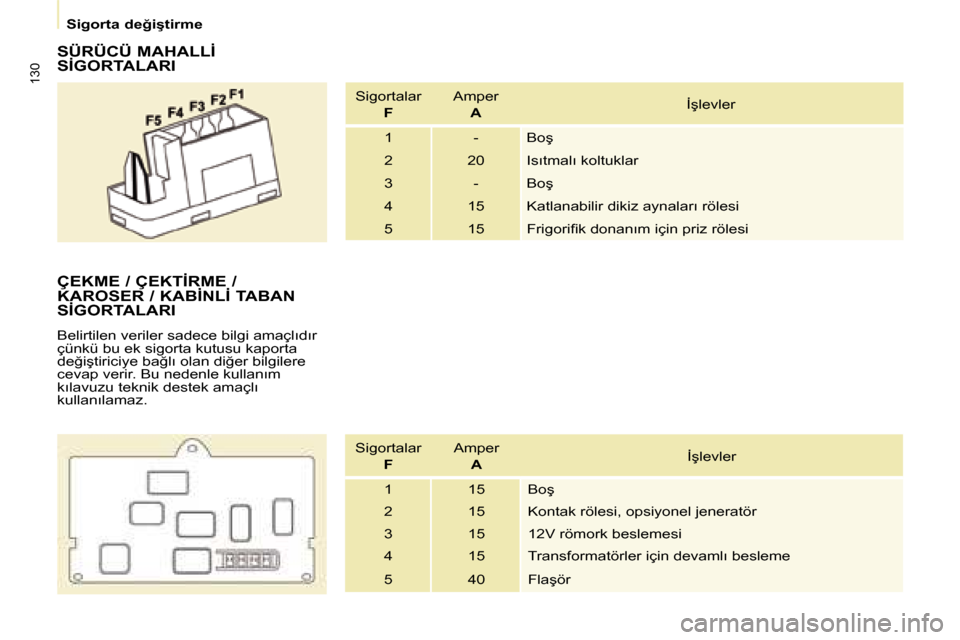

S Ü R Ü C Ü M A H A L L İ
S İ G O R T A L A R I
Sigortalar F A m p e r
A İ ş l e v l e r
1 - B o ş
2 20 I s ı t m a l ı k o l t u k l a r
3 - B o ş
4 15 K a t l a n a b i l i r d i k i z a y n a l a r ı r ö l e s i
5 15 F r i g o r i i k d o n a n ı m i ç i n p r i z r ö l e s i
Ç E K M E / Ç E K T İ R M E /
K A R O S E R / K A B İ N L İ T A B A N
S İ G O R T A L A R I
B e l i r t i l e n v e r i l e r s a d e c e b i l g i a m a ç l ı d ı r
çünkü bu ek sigorta kutusu kaporta
d e ğ i ş t i r i c i y e b a ğ l ı o l a n d i ğ e r b i l g i l e r e
c e v a p v e r i r . B u n e d e n l e k u l l a n ı m
k ı l a v u z u t e k n i k d e s t e k a m a ç l ı
k u l l a n ı l a m a z .
Sigortalar F A m p e r
A İ ş l e v l e r
1 15 B o ş
2 15 K o n t a k r ö l e s i , o p s i y o n e l j e n e r a t ö r
3 15 1 2 V r ö m o r k b e s l e m e s i
4 15 T r a n s f o r m a t ö r l e r i ç i n d e v a m l ı b e s l e m e
5 40 F l a ş ö r
Page 136 of 148
131
H I Z L I Y A R D I M
8
S i g o r t a d e ğ i ş t i r m e
M O T O R B Ö L Ü M Ü S İ G O R T A L A R I
M o t o r k a p u t u n u a ç t ı k t a n s o n r a ,
s i g o r t a l a r a u l a ş m a k i ç i n k u t u n u n
k l i p s l e r i n i a ç ı n ı z v e k u t u y u y a t ı r ı n ı z .Sigortalar
F A m p e r
A İ ş l e v l e r
1 20 Motor kontrolü
2 15 K o r n a
3 10 Ö n v e a r k a c a m y ı k a m a p o m p a s ı
4 20 F a r y ı k a m a p o m p a s ı
5 15 M o t o r b i l e ş e n l e r i
6 10 D i r e k s i y o n a ç ı a l g ı l a y ı c ı , E S P
7 10 S t o p m u ş ı r ı , d e b r i y a j p e d a l ı m u ş ı r ı
8 25 K o n t a k
9 10 F a r h ü z m e s i m o t o r u , p a r k y ö n e t i m i k u t u s u
10 30 M o t o r b i l e ş e n l e r i
11 40 B o ş
12 30 C a m s i l e c e ğ i
13 40 A k ı l l ı h i z m e t k u t u s u
14 30 P o m p a
15 10 S a ğ u z u n f a r
16 10 S o l u z u n f a r
17 15 S a ğ k ı s a f a r
18 15 S o l k ı s a f a r
Page 137 of 148
132
C a m s i l e c e ğ i s ü p ü r g e s i n i d e ğ i ş t i r m e
Ö n s ü p ü r g e l e r i n ö z e l d u r u m
k o n u m u n a g e t i r i l m e s i
- K o n t a ğ ı k a p a t t ı k t a n s o n r a , b i r d a k i k a i ç i n d e , s ü p ü r g e y i c a m
d i r e k l e r i n i n k e n a r ı n a g e t i r m e k i ç i n
c a m s i l e c e ğ i k u m a n d a s ı n ı a ş a ğ ı
d o ğ r u h a r e k e t e t t i r i n i z ( ö z e l d u r u m
k o n u m u ) . B i r ö n s ü p ü r g e n i n d e ğ i ş t i r i l m e s i
- K o l u k a l d ı r ı n ı z .
- S ü p ü r g e n i n k l i p s i n i a ç ı n ı z v e
y e r i n d e n ç ı k a r ı n ı z .
- Y e n i s ü p ü r g e y i t a k ı n ı z .
- K o l u i n d i r i n i z .
S ü p ü r g e l e r i y e r i n e g e t i r m e k i ç i n
k o n t a ğ ı a ç ı n ı z v e c a m s i l e c e ğ i
k u m a n d a s ı n ı ç a l ı ş t ı r ı n ı z . A r k a s ü p ü r g e n i n d e ğ i ş t i r i l m e s i
- K o l u k a l d ı r ı n ı z , s ü p ü r g e n i n k l i p s i n i
a ç ı n ı z v e y e r i n d e n ç ı k a r ı n ı z .
- Y e n i s ü p ü r g e y i t a k ı p k o l u i n d i r i n i z .
C A M S İ L E C E Ğ İ S Ü P Ü R G E S İ N İ D E Ğ İ Ş T İ R M E
Page 138 of 148
133
H I Z L I Y A R D I M
8
A r a c ı n ç e k t i r i l m e s i
K a l d ı r m a d a n
( d ö r t t e k e r l e k y e r d e )
A r a c ı ç e k m e k i ç i n m u t l a k a b i r a r a ç
ç e k i d e m i r i k u l l a n ı n ı z .
A R A C I Ç E K T İ R M E K Ö n d e n
- k a p a ğ ı n a l t k ı s m ı n a b a s t ı r a r a k k l i p s l e r i n i a ç ı n ı z ,
- ç ı k a r ı l a b i l i r ç e k i h a l k a s ı n ı s o n u n a k a d a r s ı k ı n ı z .
A r k a d a n
- b i r b o z u k p a r a v e y a ç e k i h a l k a s ı n ı n d ü z u c u n u k u l l a n a r a k k a p a ğ ı n k l i p s i
a ç ı n ı z ,
- ç ı k a r ı l a b i l i r ç e k i h a l k a s ı n ı s o n u n a k a d a r s ı k ı n ı z . M o t o r ç a l ı ş m ı y o r k e n a r a b a n ı n
ç e k i l m e s i d u r u m u n d a , f r e n v e
d i r e k s i y o n a s i s t a n s ı ç a l ı ş m a z .
A r a c ı k a l d ı r a r a k
( i k i t e k e r l e k y e r d e )
A r a c ı , p r o f e s y o n e l b i r k a l d ı r m a a l e t i y l e
k a l d ı r m a n ı z ı ö n e r i r i z .
Ç e k i h a l k a s ı , s a ğ k o l t u ğ u n a l t ı n d a
bulunan alet kutusunun içine
y e r l e ş t i r i l m i ş t i r .
Page 139 of 148
134

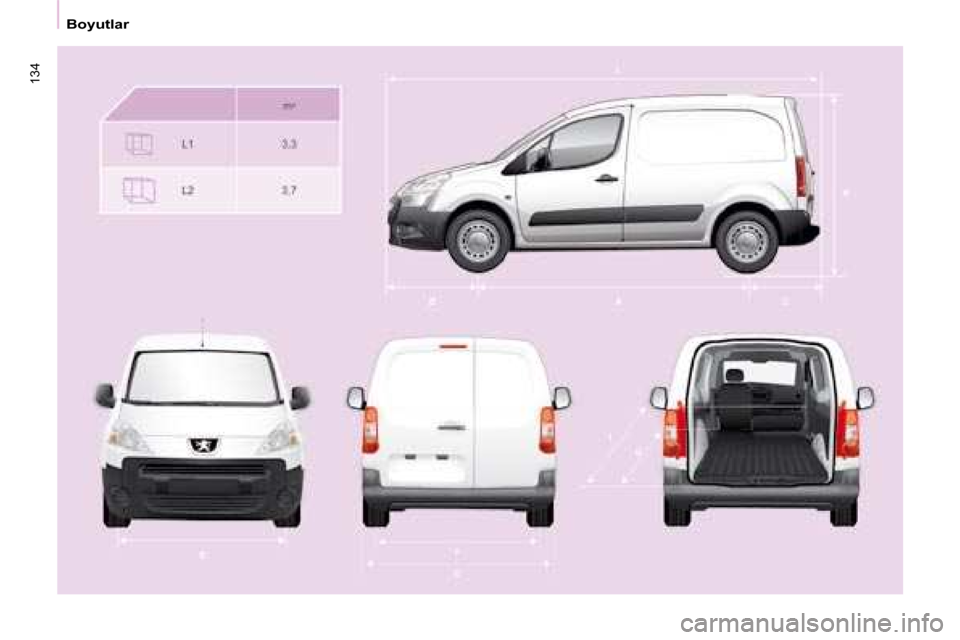

B o y u t l a r
Page 140 of 148
135
B o y u t l a r

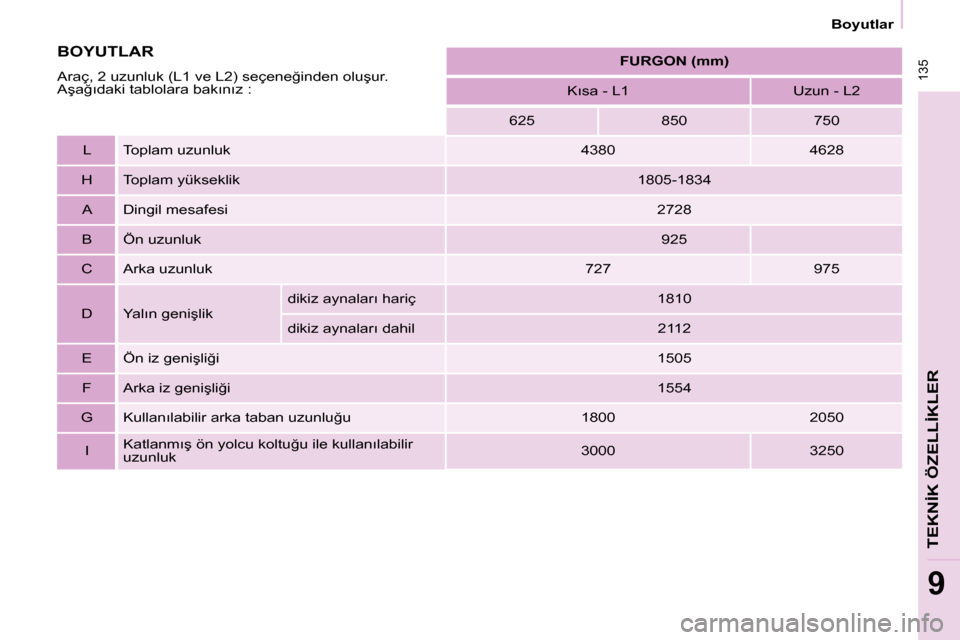

T E K N İ K Ö Z E L L İ K L E R
9
F U R G O N ( m m )
K ı s a - L 1 U z u n - L 2
625 850 750
L T o p l a m u z u n l u k 4380 4628
H T o p l a m y ü k s e k l i k 1 8 0 5 - 1 8 3 4
A D i n g i l m e s a f e s i 2728
B Ö n u z u n l u k 925
C A r k a u z u n l u k 727 975
D Y a l ı n g e n i ş l i k d i k i z a y n a l a r ı h a r i ç
1810
d i k i z a y n a l a r ı d a h i l 2112
E Ö n i z g e n i ş l i ğ i 1505
F A r k a i z g e n i ş l i ğ i 1554
G K u l l a n ı l a b i l i r a r k a t a b a n u z u n l u ğ u 1800 2050
I K a t l a n m ı ş ö n y o l c u k o l t u ğ u i l e k u l l a n ı l a b i l i r
u z u n l u k 3000 3250 B O Y U T L A R
A r a ç , 2 u z u n l u k ( L 1 v e L 2 ) s e ç e n e ğ i n d e n o l u ş u r .
A ş a ğ ı d a k i t a b l o l a r a b a k ı n ı z :
