Peugeot Partner 2008 Manual del propietario (in Spanish)
Manufacturer: PEUGEOT, Model Year: 2008, Model line: Partner, Model: Peugeot Partner 2008Pages: 148, tamaño PDF: 2.26 MB

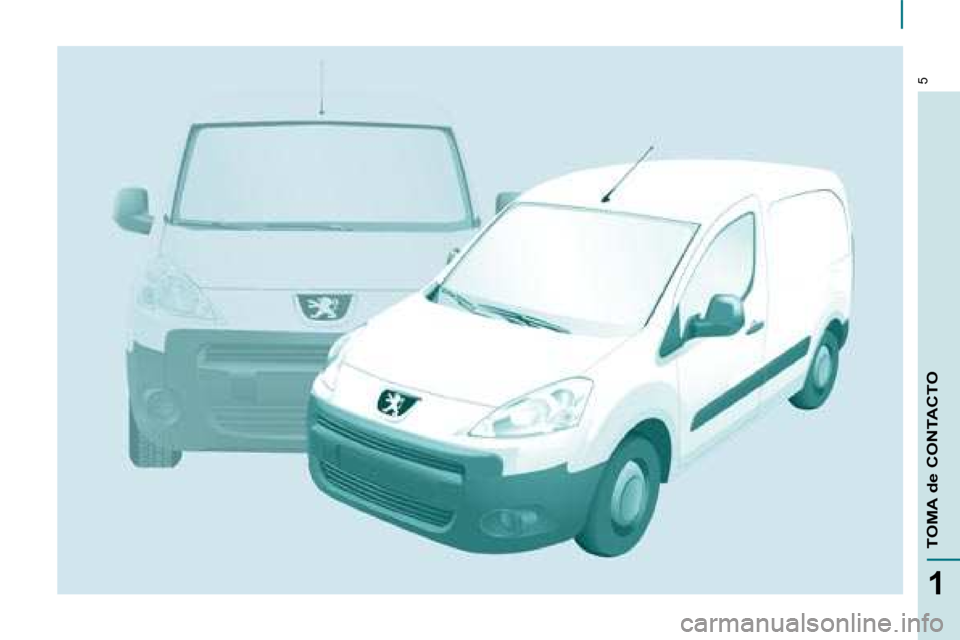

Page 1 of 148
5
1
TOMA de CONTACTO

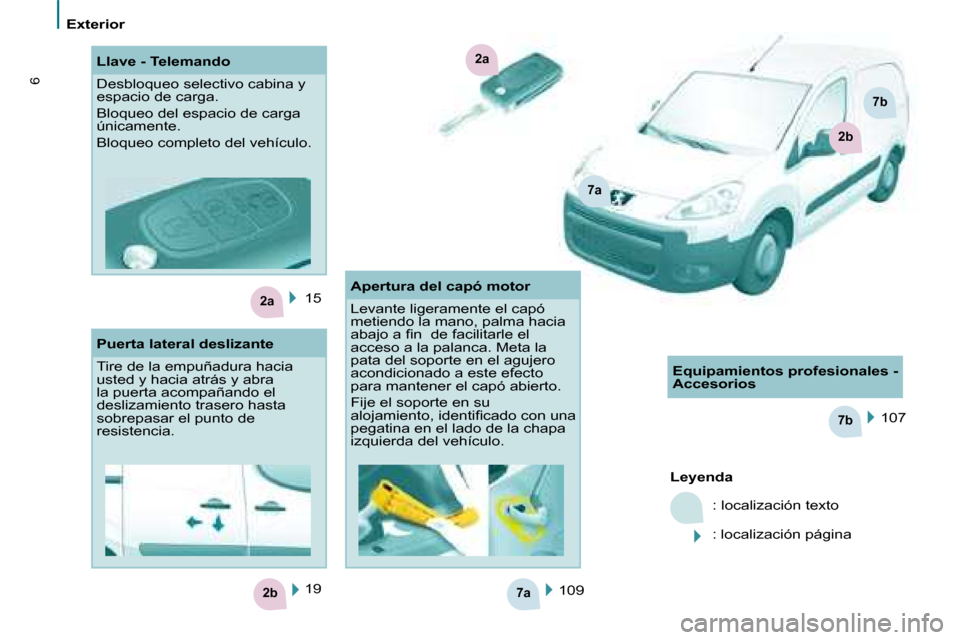

Page 2 of 148
7a
7b
2b
2a
2a
7a
2b
7b
6
Exterior
15109 107
Leyenda : localización texto
: localización página
19
Llave - Telemando
Desbloqueo selectivo cabina y
espacio de carga.
Bloqueo del espacio de carga
únicamente.
Bloqueo completo del vehículo.
Apertura del capó motor
Levante ligeramente el capó
metiendo la mano, palma hacia
a b a j o a i n d e f a c i l i t a r l e e l
acceso a la palanca. Meta la
pata del soporte en el agujero
acondicionado a este efecto
para mantener el capó abierto.
Fije el soporte en su
a l o j a m i e n t o , i d e n t i i c a d o c o n u n a
pegatina en el lado de la chapa
izquierda del vehículo.
Puerta lateral deslizante
Tire de la empuñadura hacia
usted y hacia atrás y abra
la puerta acompañando el
deslizamiento trasero hasta
sobrepasar el punto de
resistencia.
Equipamientos profesionales -
Accesorios

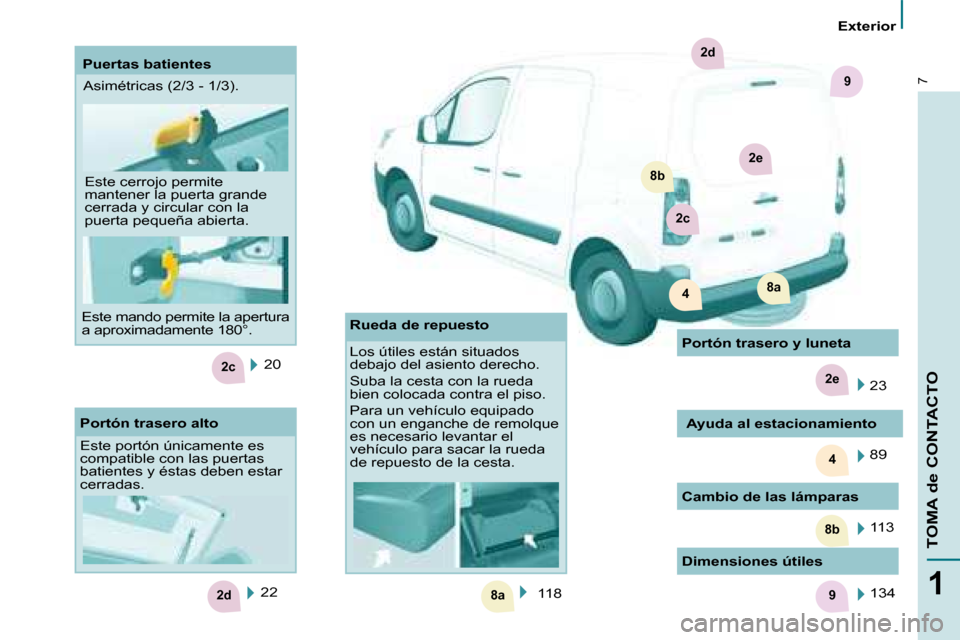

Page 3 of 148
4
2c
8a
8b
2e
2d9
2e
8b
2c
8a4
2d
97
1
TOMA de CONTACTO
Exterior
20
22
Portón trasero alto
Este portón únicamente es
compatible con las puertas
batientes y éstas deben estar
cerradas.
Cambio de las lámparas
113
23
Portón trasero y luneta
Puertas batientes
Rueda de repuesto
Los útiles están situados
debajo del asiento derecho.
Suba la cesta con la rueda
bien colocada contra el piso.
Para un vehículo equipado
con un enganche de remolque
es necesario levantar el
vehículo para sacar la rueda
de repuesto de la cesta.118
Asimétricas (2/3 - 1/3).
Este cerrojo permite
mantener la puerta grande
cerrada y circular con la
puerta pequeña abierta.
Este mando permite la apertura
a aproximadamente 180°.
Dimensiones útiles134
Ayuda al estacionamiento
89
Page 4 of 148
8
Interior

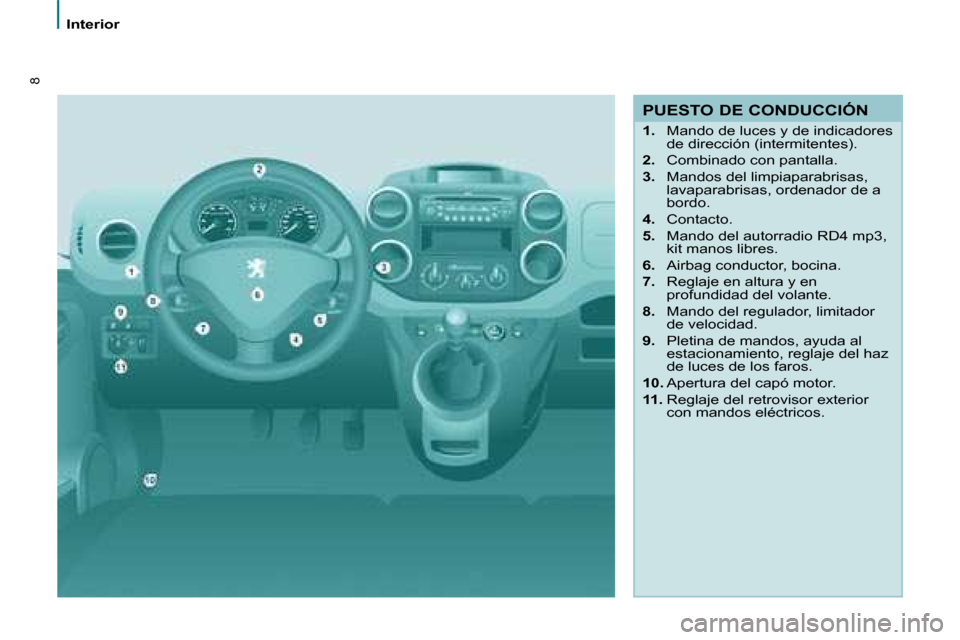

PUESTO DE CONDUCCIÓN
1. Mando de luces y de indicadores
de dirección (intermitentes).
2. Combinado con pantalla.
3. Mandos del limpiaparabrisas,
lavaparabrisas, ordenador de a
bordo.
4. Contacto.
5. Mando del autorradio RD4 mp3,
kit manos libres.
6. Airbag conductor, bocina.
7. Reglaje en altura y en
profundidad del volante.
8. Mando del regulador, limitador
de velocidad.
9. Pletina de mandos, ayuda al
estacionamiento, reglaje del haz
de luces de los faros.
10. Apertura del capó motor.
11. Reglaje del retrovisor exterior
con mandos eléctricos.
Page 5 of 148
9
1
TOMA de CONTACTO
Interior

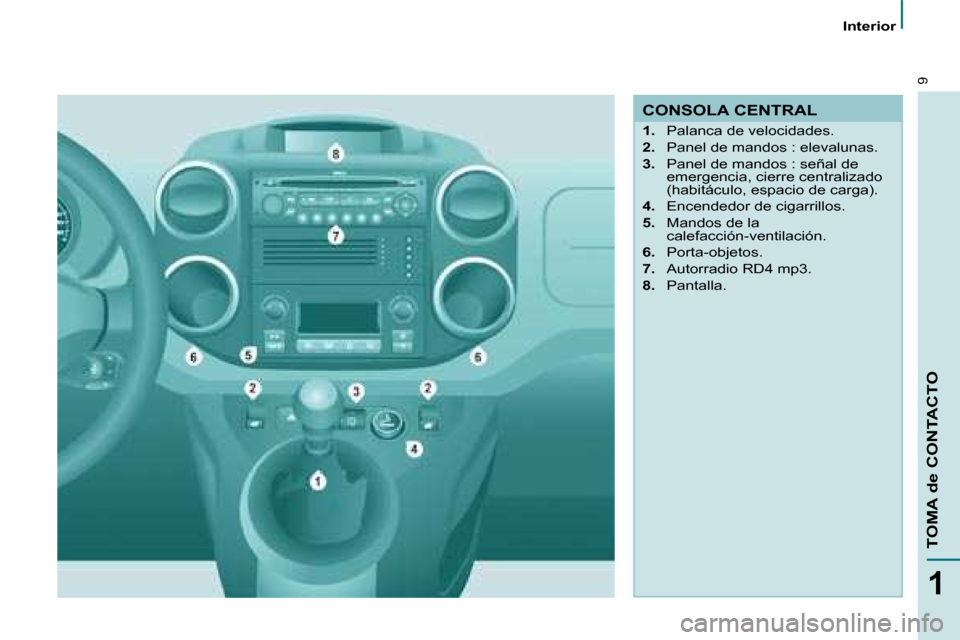

CONSOLA CENTRAL
1. Palanca de velocidades.
2. Panel de mandos : elevalunas.
3. Panel de mandos : señal de
emergencia, cierre centralizado
(habitáculo, espacio de carga).
4. Encendedor de cigarrillos.
5. Mandos de la
calefacción-ventilación.
6. Porta-objetos.
7. Autorradio RD4 mp3.
8. Pantalla.
Page 6 of 148
3
53
2
3
10
Interior
Compartimentos de colocación
Están situados debajo de los asientos
delanteros. Para mayor facilidad, pase
la mano detrás del asiento
para acceder a ellos.
La funda de los útiles y
el gato están guardados debajo del
asiento derecho.
Volante
Ajuste la altura y la profundidad del
volante.
Retrovisores
Reglajes manuales.
Reglajes eléctricos.
Cinturones de seguridad
Reglaje en altura.
Bloqueo.
1.
Reglaje
longitudinal. 2.
En inclinación.
3. En altura
del cojín del
asiento. 4.
En altura y en
inclinación del
reposacabezas.
Asiento conductor
37 63
37
71
94
SENTARSE BIEN
Page 7 of 148
3
3
3
3
4
11
1
TOMA de CONTACTO
Interior
Luces apagadas.
Luces de posición.Luces de carretera (azul).
Luces de cruce (verde). Mando del limpiaparabrisas
2 rápido.
1 normal.
I intermitente.
0 parado.
â
barrido golpe a golpe.
AUTO, efectúe un impulso
hacia abajo del mando.
AUTO, iluminación
automática de las luces.
40
Mando de luces
43Regulador de velocidad, Limitador
de velocidad
Con el regulador, la velocidad del
vehículo debe ser superior a 40 km/h y
tener metida al menos la 4ª
marcha.
Ayuda para arrancar en una pendiente
45,
48
39
VER BIEN
CONDUCIR BIEN
Función autopista : efectúe un simple
impulso hacia arriba o hacia abajo, sin
sobrepasar el punto de resistencia ;
los indicadores de dirección
correspondientes parpadearán tres
veces. RD4 mp3, kit manos libres
Puede reproducir los CD MP3 y usted
p u e d e c o n i g u r a r u n t e l é f o n o B l u e t o o t h
al kit manos libres.
74
Page 8 of 148
33
3
3
12
Interior
ESPACIO CABINA
Asiento central
Un espacio de colocación
debajo del cojín del asiento se
puede cerrar poniéndole un
candado (no suministrado).
Banqueta modulable 2+1
- posición strapontin : permite el transporte de
cargas altas en la parte
de la cabina.
59
59 60
60
Asiento lateral
- posición plegado : permite el transporte de cargas
largas en el interior del vehículo, hasta 3 m puertas
cerradas,
Page 9 of 148
33
3
3
3
5
13
1
TOMA de CONTACTO
Interior
ESPACIO DE CARGA
Anillos de amarre
Le recomendamos que ponga los
objetos más pesados delante, hacia la
cabina.Linterna
Integrada en la pared, ilumina el
maletero y se puede sacar a la hora de
un cambio de rueda, ...
Cargas máximas
Bandeja de techo : 5 kg.
Asiento plegable, en posición respaldo
abatido en el cojín del asiento : 50 kg.
Barras de techo transversales : 75 kg.
Galería interior : 10 kg por barra.
Galería de techo : 120 kg.
66
68 65
Paredes
67
67
22
Tapa amovible
Se desmonta para permitir
cargar los objetos largos.
Portón trasero alto
Las puertas batientes
deben estar cerradas.
Galería interior
Page 10 of 148
33
5
5
3
14
Interior

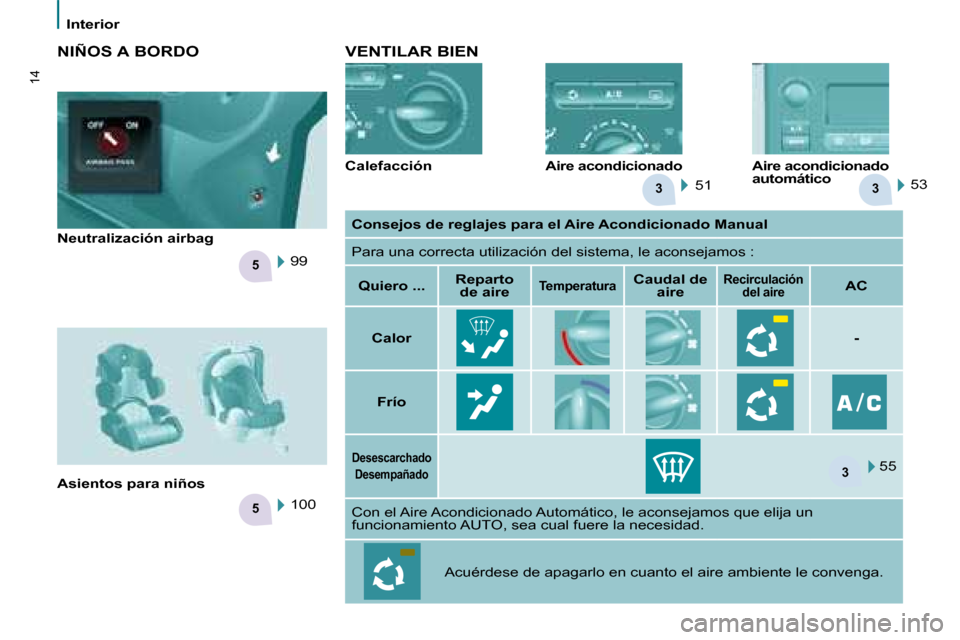

VENTILAR BIEN
CalefacciónAire acondicionado
automático
51 53
Aire acondicionado
NIÑOS A BORDO
Asientos para niños
100
99
Neutralización airbag
Consejos de reglajes para el Aire Acondicionado Manu
al
Para una correcta utilización del sistema, le aconsejamos :
Quiero ... Reparto
de aire
TemperaturaCaudal de aireRecirculación del aireAC
Calor -
Frío
Desescarchado Desempañado55
Con el Aire Acondicionado Automático, le aconsejamos que elija un
funcionamiento AUTO, sea cual fuere la necesidad.
Acuérdese de apagarlo en cuanto el aire ambiente le convenga.
