Page 111 of 177
114

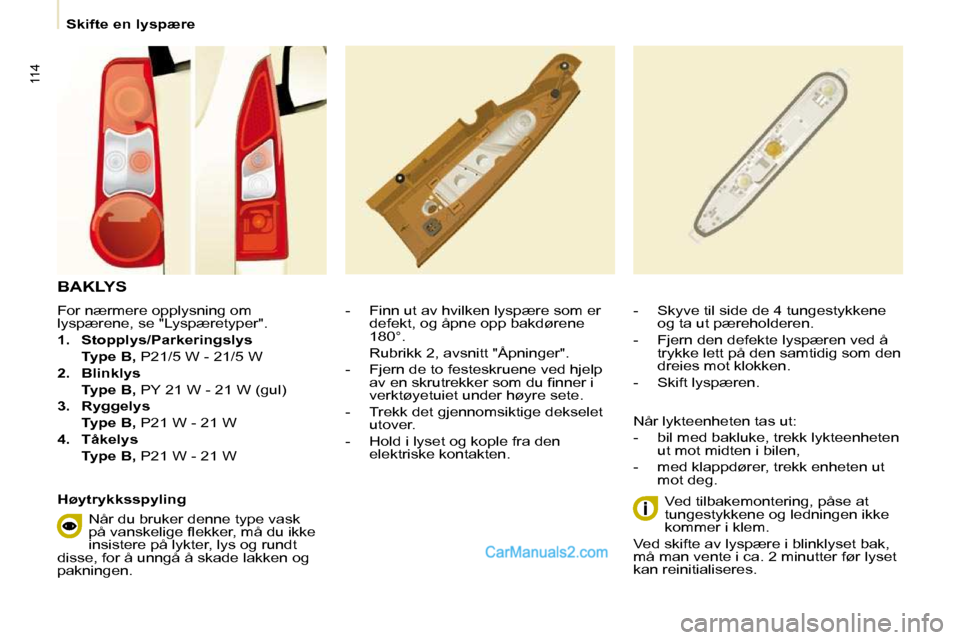

Skifte en lyspære
For nærmere opplysning om
lyspærene, se "Lyspæretyper".
1. Stopplys/Parkeringslys
Type B, P21/5 W - 21/5 W
2. Blinklys
Type B, PY 21 W - 21 W (gul)
3. Ryggelys
Type B, P21 W - 21 W
4. Tåkelys
Type B, P21 W - 21 W - Finn ut av hvilken lyspære som er
defekt, og åpne opp bakdørene
180°.
Rubrikk 2, avsnitt "Åpninger".
- Fjern de to festeskruene ved hjelp a v e n s k r u t r e k k e r s o m d u fi n n e r i
verktøyetuiet under høyre sete.
- Trekk det gjennomsiktige dekselet utover.
- Hold i lyset og kople fra den elektriske kontakten. - Skyve til side de 4 tungestykkene
og ta ut pæreholderen.
- Fjern den defekte lyspæren ved å trykke lett på den samtidig som den
dreies mot klokken.
- Skift lyspæren.
Når lykteenheten tas ut:
- bil med bakluke, trekk lykteenheten ut mot midten i bilen,
- med klappdører, trekk enheten ut mot deg.
Ved tilbakemontering, påse at
tungestykkene og ledningen ikke
kommer i klem.
Ved skifte av lyspære i blinklyset bak,
må man vente i ca. 2 minutter før lyset
kan reinitialiseres.
BAKLYS
Høytrykksspyling
Når du bruker denne type vask
p å v a n s k e l i g e fl e k k e r , m å d u i k k e
insistere på lykter, lys og rundt
disse, for å unngå å skade lakken og
pakningen.
Page 112 of 177
115
SMÅREPARASJONER
7

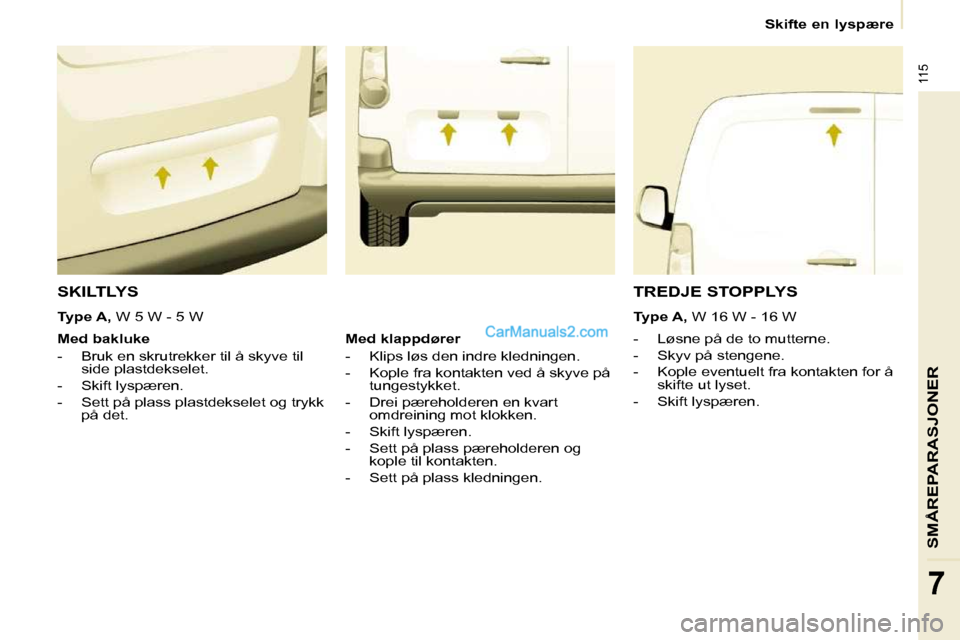

Skifte en lyspære
SKILTLYS
- Løsne på de to mutterne.
- Skyv på stengene.
- Kople eventuelt fra kontakten for å skifte ut lyset.
- Skift lyspæren.
Med bakluke
- Bruk en skrutrekker til å skyve til
side plastdekselet.
- Skift lyspæren.
- Sett på plass plastdekselet og trykk på det.
TREDJE STOPPLYS
Type A, W 16 W - 16 W
Med klappdører
- Klips løs den indre kledningen.
- Kople fra kontakten ved å skyve på tungestykket.
- Drei pæreholderen en kvart omdreining mot klokken.
- Skift lyspæren.
- Sett på plass pæreholderen og kople til kontakten.
- Sett på plass kledningen.
Type A, W 5 W - 5 W
Page 113 of 177
116
Skifte en sikring

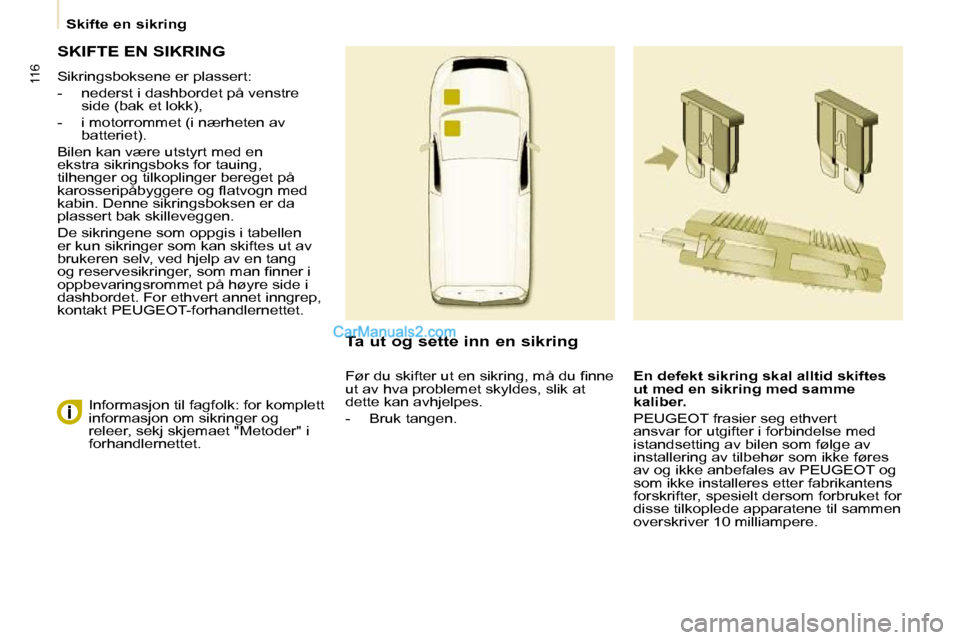

SKIFTE EN SIKRING
Sikringsboksene er plassert:
- nederst i dashbordet på venstre side (bak et lokk),
- i motorrommet (i nærheten av batteriet).
Bilen kan være utstyrt med en
ekstra sikringsboks for tauing,
tilhenger og tilkoplinger bereget på
k a r o s s e r i p å b y g g e r e o g fl a t v o g n m e d
kabin. Denne sikringsboksen er da
plassert bak skilleveggen.
De sikringene som oppgis i tabellen
er kun sikringer som kan skiftes ut av
brukeren selv, ved hjelp av en tang
o g r e s e r v e s i k r i n g e r , s o m m a n fi n n e r i
oppbevaringsrommet på høyre side i
dashbordet. For ethvert annet inngrep,
kontakt PEUGEOT -forhandlernettet.
Ta ut og sette inn en sikring
En defekt sikring skal alltid skiftes
ut med en sikring med samme
kaliber.
PEUGEOT frasier seg ethvert
ansvar for utgifter i forbindelse med
istandsetting av bilen som følge av
installering av tilbehør som ikke føres
av og ikke anbefales av PEUGEOT og
som ikke installeres etter fabrikantens
forskrifter, spesielt dersom forbruket for
disse tilkoplede apparatene til sammen
overskriver 10 milliampere.
Informasjon til fagfolk: for komplett
informasjon om sikringer og
releer, sekj skjemaet "Metoder" i
forhandlernettet.
F ø r d u s k i f t e r u t e n s i k r i n g , m å d u fi n n e
ut av hva problemet skyldes, slik at
dette kan avhjelpes.
- Bruk tangen.
Page 114 of 177
117
SMÅREPARASJONER
7
Skifte en sikring

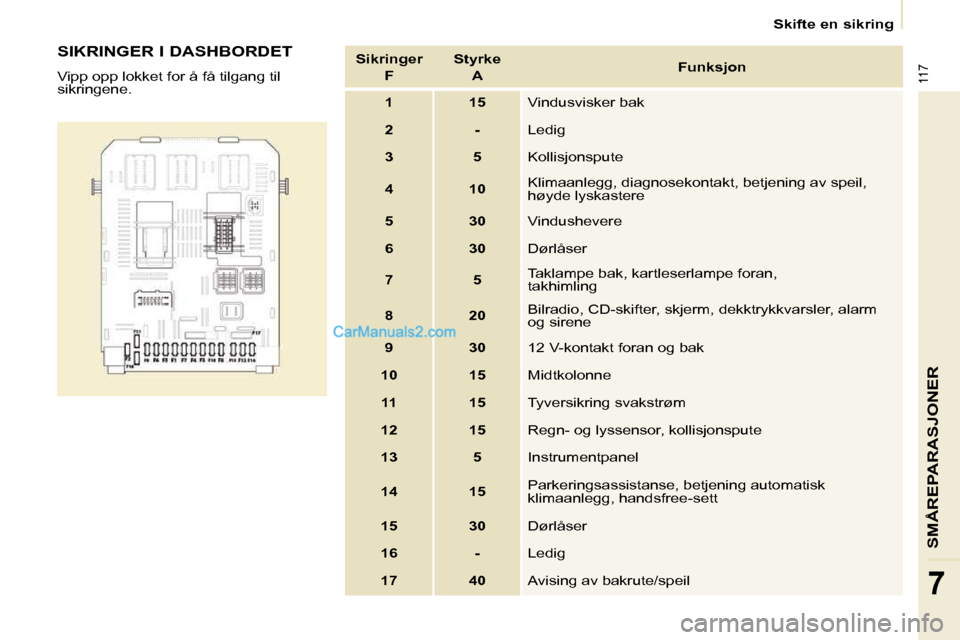

SIKRINGER I DASHBORDET
Vipp opp lokket for å få tilgang til
sikringene. Sikringer
F Styrke
A
Funksjon
1 15 Vindusvisker bak
2 - Ledig
3 5 Kollisjonspute
4 10 Klimaanlegg, diagnosekontakt, betjening av speil,
høyde lyskastere
5 30 Vindushevere
6 30 Dørlåser
7 5 Taklampe bak, kartleserlampe foran,
takhimling
8 20 Bilradio, CD-skifter, skjerm, dekktrykkvarsler, alarm
og sirene
9 30 12 V-kontakt foran og bak
10 15 Midtkolonne
11 15 Tyversikring svakstrøm
12 15 Regn- og lyssensor, kollisjonspute
13 5 Instrumentpanel
14 15 Parkeringsassistanse, betjening automatisk
klimaanlegg, handsfree-sett
15 30 Dørlåser
16 - Ledig
17 40 Avising av bakrute/speil
Page 115 of 177
118

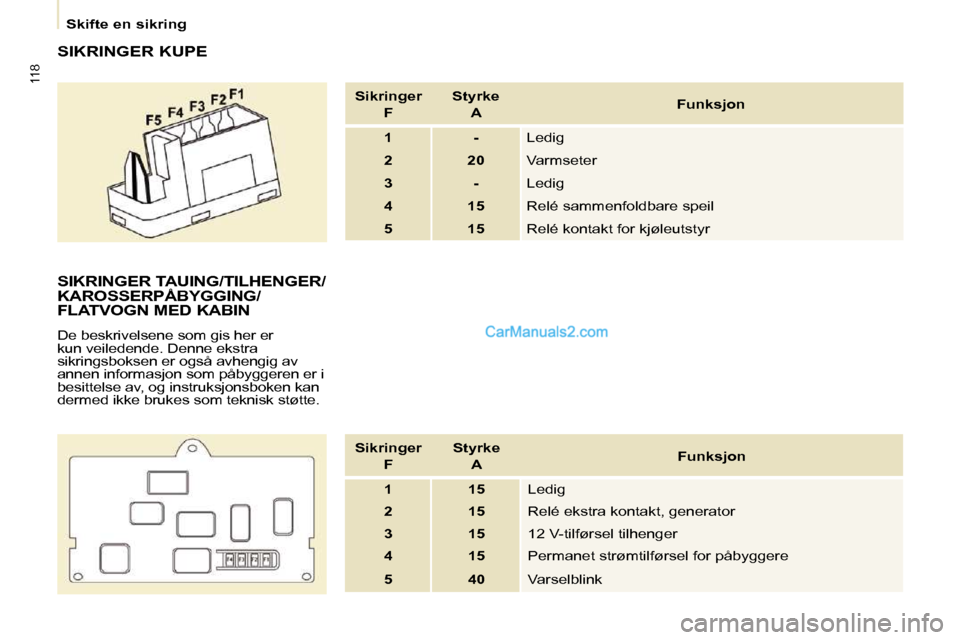

Skifte en sikring
SIKRINGER KUPE Sikringer F Styrke
A Funksjon
1 - Ledig
2 20 Varmseter
3 - Ledig
4 15 Relé sammenfoldbare speil
5 15 Relé kontakt for kjøleutstyr
SIKRINGER TAUING/TILHENGER/
KAROSSERPÅBYGGING/
FLATVOGN MED KABIN
De beskrivelsene som gis her er
kun veiledende. Denne ekstra
sikringsboksen er også avhengig av
annen informasjon som påbyggeren er i
besittelse av, og instruksjonsboken kan
dermed ikke brukes som teknisk støtte. Sikringer F Styrke
A
Funksjon
1 15 Ledig
2 15 Relé ekstra kontakt, generator
3 15 12 V-tilførsel tilhenger
4 15 Permanet strømtilførsel for påbyggere
5 40 Varselblink
Page 116 of 177
119
SMÅREPARASJONER
7
Skifte en sikring

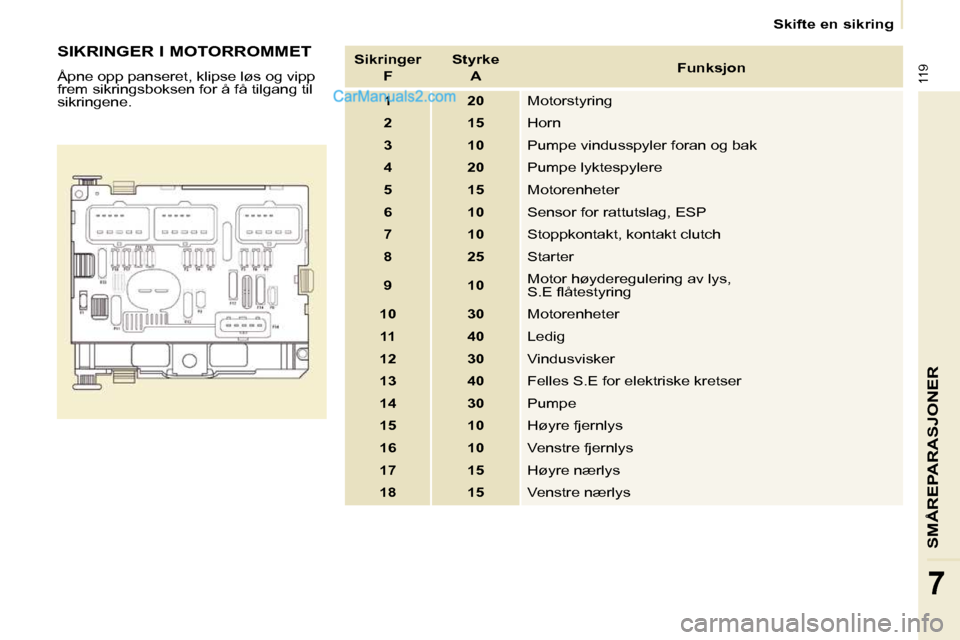

SIKRINGER I MOTORROMMET
Åpne opp panseret, klipse løs og vipp
frem sikringsboksen for å få tilgang til
sikringene. Sikringer
F Styrke
A Funksjon
1 20 Motorstyring
2 15 Horn
3 10 Pumpe vindusspyler foran og bak
4 20 Pumpe lyktespylere
5 15 Motorenheter
6 10 Sensor for rattutslag, ESP
7 10 Stoppkontakt, kontakt clutch
8 25 Starter
9 10 Motor høyderegulering av lys,
S . E fl å t e s t y r i n g
10 30 Motorenheter
11 40 Ledig
12 30 Vindusvisker
13 40 Felles S.E for elektriske kretser
14 30 Pumpe
15 10 Høyre fjernlys
16 10 Venstre fjernlys
17 15 Høyre nærlys
18 15 Venstre nærlys
Page 117 of 177
120

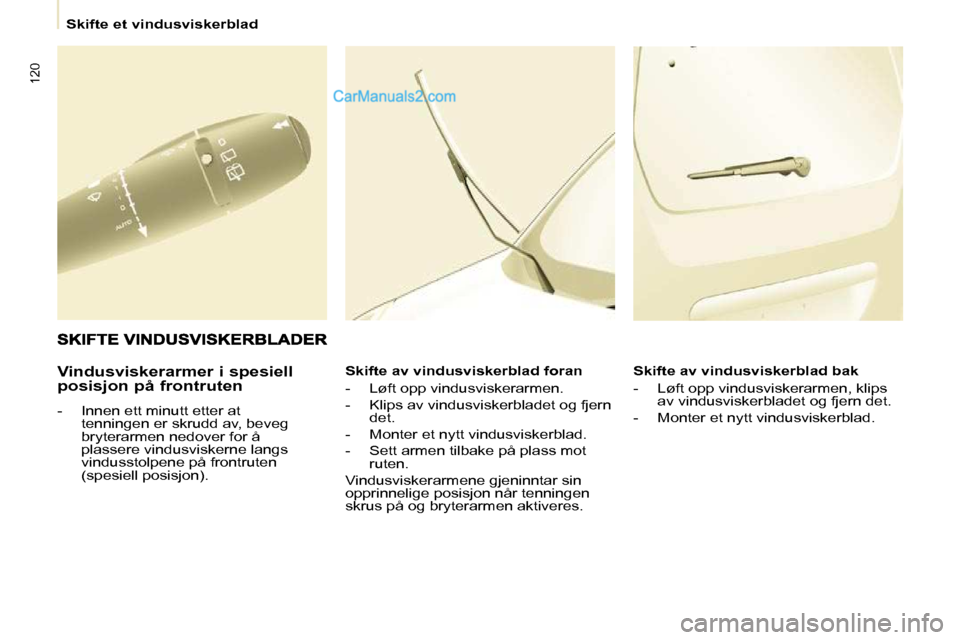

Skifte et vindusviskerblad
Vindusviskerarmer i spesiell
posisjon på frontruten
- Innen ett minutt etter at tenningen er skrudd av, beveg
bryterarmen nedover for å
plassere vindusviskerne langs
vindusstolpene på frontruten
(spesiell posisjon). Skifte av vindusviskerblad foran
- Løft opp vindusviskerarmen.
- Klips av vindusviskerbladet og fjern
det.
- Monter et nytt vindusviskerblad.
- Sett armen tilbake på plass mot ruten.
Vindusviskerarmene gjeninntar sin
opprinnelige posisjon når tenningen
skrus på og bryterarmen aktiveres. Skifte av vindusviskerblad bak
- Løft opp vindusviskerarmen, klips
av vindusviskerbladet og fjern det.
- Monter et nytt vindusviskerblad.
Page 118 of 177
121
SMÅREPARASJONER
7

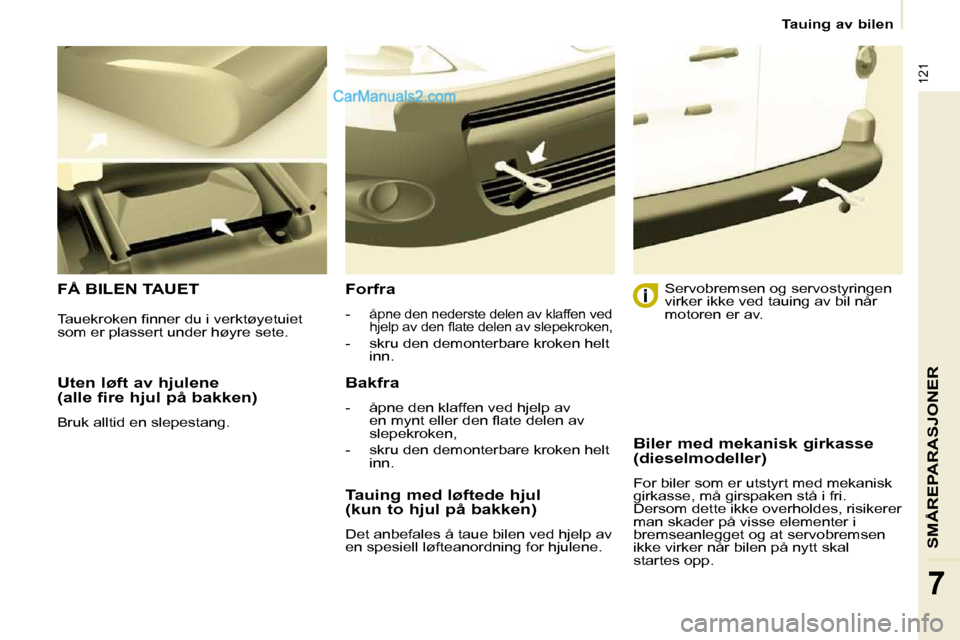

Tauing av bilen
Uten løft av hjulene
(alle fire hjul på bakken)
Bruk alltid en slepestang.
FÅ BILEN TAUET Forfra
-
åpne den nederste delen av klaffen ved
h j e l p a v d e n fl a t e d e l e n a v s l e p e k r o k e n ,
- skru den demonterbare kroken helt inn.
Bakfra
- åpne den klaffen ved hjelp av e n m y n t e l l e r d e n fl a t e d e l e n a v
slepekroken,
- skru den demonterbare kroken helt inn. Servobremsen og servostyringen
virker ikke ved tauing av bil når
motoren er av.
Tauing med løftede hjul
(kun to hjul på bakken)
Det anbefales å taue bilen ved hjelp av
en spesiell løfteanordning for hjulene.
T a u e k r o k e n fi n n e r d u i v e r k t ø y e t u i e t
som er plassert under høyre sete.
Biler med mekanisk girkasse
(dieselmodeller)
For biler som er utstyrt med mekanisk
girkasse, må girspaken stå i fri.
Dersom dette ikke overholdes, risikerer
man skader på visse elementer i
bremseanlegget og at servobremsen
ikke virker når bilen på nytt skal
startes opp.
Page 119 of 177
122

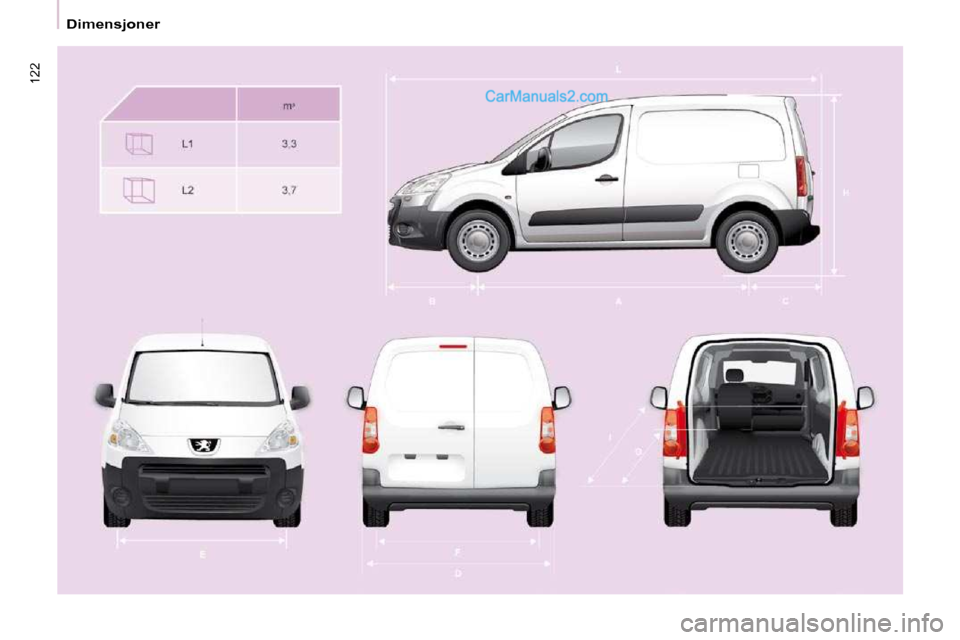

Dimensjoner
Page 120 of 177
123

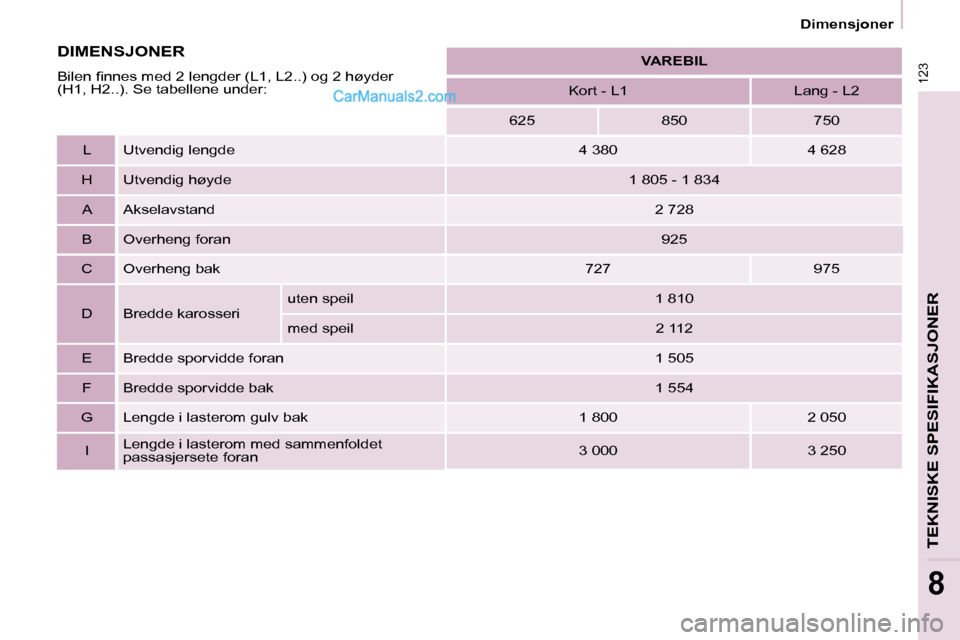

Dimensjoner
TEKNISKE SPESIFIKASJONER
8
VAREBIL
Kort - L1 Lang - L2
625 850 750
L Utvendig lengde 4 380 4 628
H Utvendig høyde 1 805 - 1 834
A Akselavstand 2 728
B Overheng foran 925
C Overheng bak 727 975
D Bredde karosseri uten speil
1 810
med speil 2 112
E Bredde sporvidde foran 1 505
F Bredde sporvidde bak 1 554
G Lengde i lasterom gulv bak 1 800 2 050
I Lengde i lasterom med sammenfoldet
passasjersete foran 3 000 3 250
DIMENSJONER DIMENSJONER
B i l e n fi n n e s m e d 2 l e n g d e r ( L 1 , L 2 . . ) o g 2 h ø y d e r
( H 1 , H 2 . . ) . S e t a b e l l e n e u n d e r :
