Peugeot Partner 2009 Manual del propietario (in Spanish)

124
Dimensiones

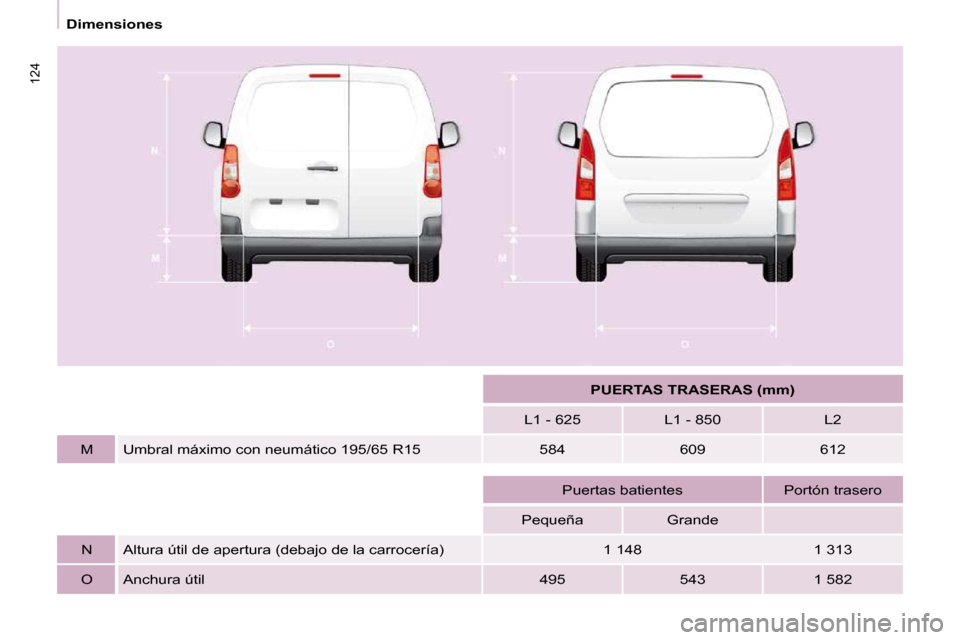

PUERTAS TRASERAS (mm)
L1 - 625 L1 - 850 L2
M Umbral máximo con neumático 195/65 R15 584 609 612

Puertas batientes Portón trasero
Pequeña Grande
N Altura útil de apertura (debajo de la carrocería) 1 14 8 1 313
O Anchura útil 495 543 1 582

CARACTERÍSTICAS TÉCNICAS
8
Dimensiones

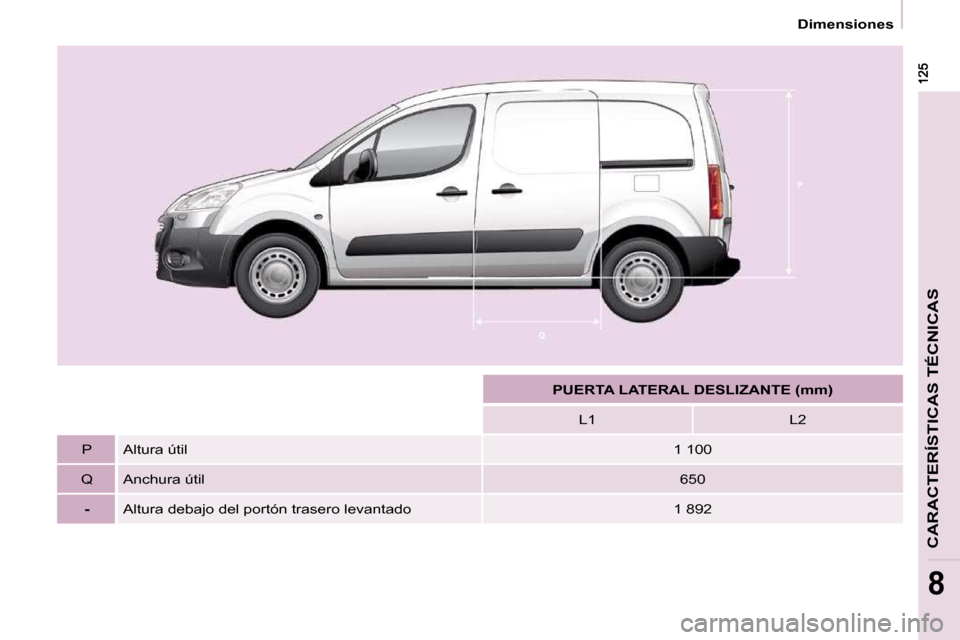

PUERTA LATERAL DESLIZANTE (mm)
L1 L2
P Altura útil 1 100
Q Anchura útil 650
- Altura debajo del portón trasero levantado 1 892

126
Dimensiones

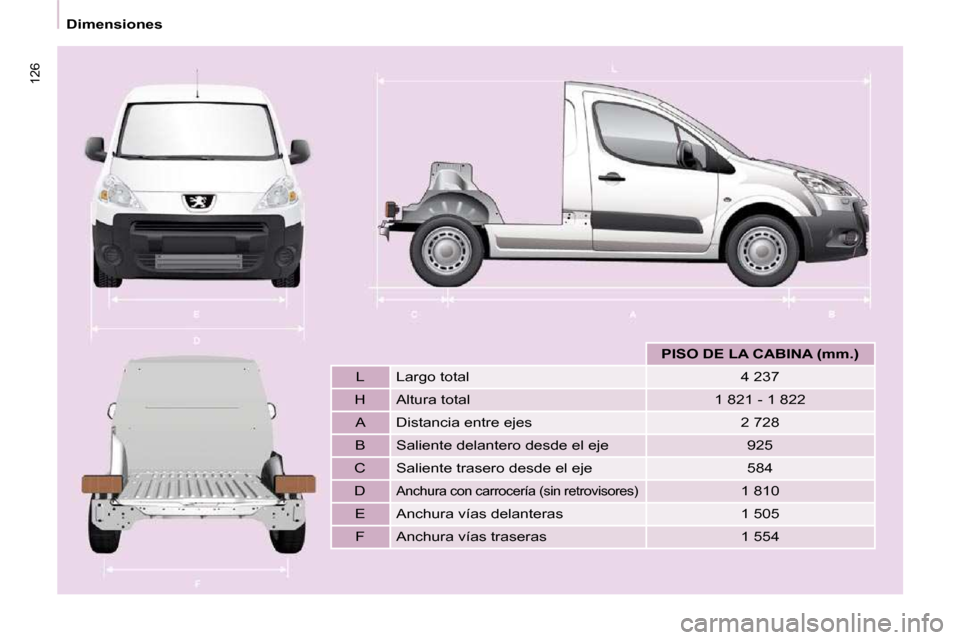

PISO DE LA CABINA (mm.)
L Largo total 4 237
H Altura total 1 821 - 1 822 A Distancia entre ejes 2 728
B Saliente delantero desde el eje 925
C Saliente trasero desde el eje 584
D
Anchura con carrocería (sin retrovisores) 1 810
E Anchura vías delanteras 1 505
F Anchura vías traseras 1 554

127
CARACTERÍSTICAS TÉCNICAS
8
Masas
MASAS Y CARGAS REMOLCABLES (KG)
Generalidades Los valores de MMA y de cargas
remolcables indicados son válidos para
una altitud máxima de 1 000 metros; la
carga remolcable mencionada se debe
reducir en un 10% por cada
1 000 metros suplementarios.
MMA del conjunto: masa máxima
autorizada del conjunto

MTMA: masa técnica máxima
admisible

MOM: masa en orden de marcha

CVA: carga vertical en el enganche
de remolque
Para el vehículo tractor está prohibido
rebasar la velocidad de 80 km/h
(respete la legislación vigente en su
país).
La masa de un remolque con frenos
con compensación de carga puede
aumentarse, siempre que se reduzca
en la misma cantidad la masa del
vehículo tractor para no sobrepasar la
masa máxima autorizada del conjunto.
Atención, el remolcado con un vehículo
tractor poco cargado puede reducir su
adherencia a la vía. Una temperatura exterior elevada
puede conllevar una reducción de la
capacidad del vehículo para proteger
el motor; cuando la temperatura
exterior sea superior a 37 °C, limite la
masa remolcada.
La masa en orden de marcha
(MOM) es igual a la masa en vacío +
conductor (75 kg) + depósito lleno al
90%.
Para más información, consulte el
permiso de circulación de su vehículo.
En cada país, es imperativo respetar
las cargas remolcables admitidas por
la legislación local. Para conocer las
posibilidades de remolcado de su
vehículo y la masa máxima autorizada
del conjunto, consulte en la red
PEUGEOT.

128

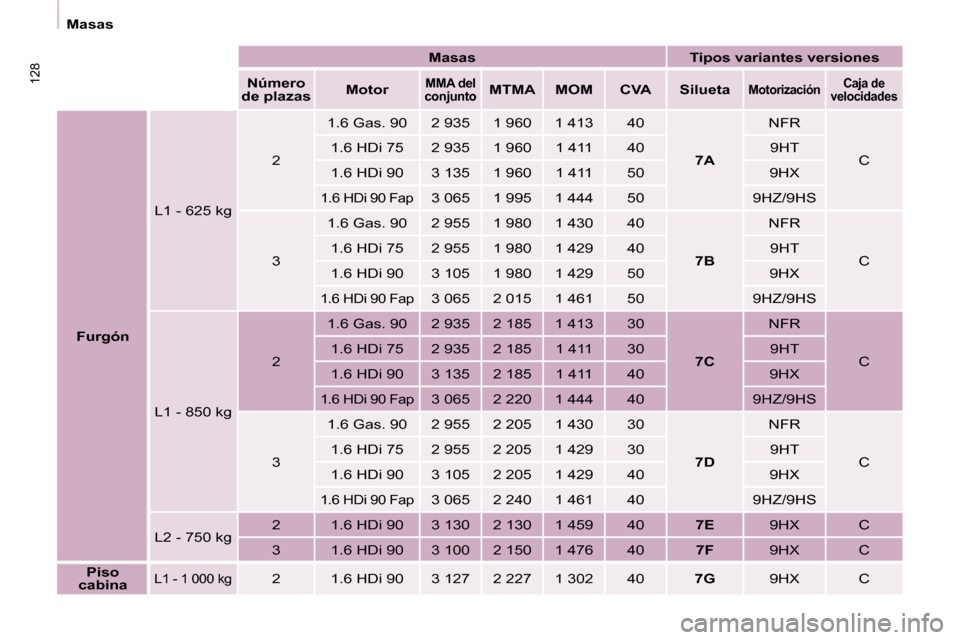

Masas

Masas Tipos variantes versiones

Número
de plazas
Motor
MMA del
conjunto
MTMA MOM CVA Silueta
Motorización
Caja de
velocidades

Furgón L1 - 625 kg
2
1.6 Gas. 90 2 935 1 960 1 413 40

7A NFR
C
1.6 HDi 75 2 935 1 960 1 411 40 9H
T
1.6 HDi 90 3 135 1 960 1 411 50 9H X

1.6 HDi 90 Fap 3 065 1 995 1 444 50 9HZ/9HS
3 1.6 Gas. 90 2 955 1 980 1 430 40

7B NFR
C
1.6 HDi 75 2 955 1 980 1 429 40 9H
T
1.6 HDi 90 3 105 1 980 1 429 50 9H X
1.6 HDi 90 Fap 3 065 2 015 1 461 50 9HZ/9HS
L1 - 850 kg 2
1.6 Gas. 90 2 935 2 185 1 413 30

7C NFR
C
1.6 HDi 75 2 935 2 185 1 411 30 9H
T
1.6 HDi 90 3 135 2 185 1 411 40 9H X
1.6 HDi 90 Fap 3 065 2 220 1 444 40 9HZ/9HS
3 1.6 Gas. 90 2 955 2 205 1 430 30

7D NFR
C
1.6 HDi 75 2 955 2 205 1 429 30 9H
T
1.6 HDi 90 3 105 2 205 1 429 40 9H X
1.6 HDi 90 Fap 3 065 2 240 1 461 40 9HZ/9HS
L2 - 750 kg 2 1.6 HDi 90 3 130 2 130 1 459 40
7E 9HX C
3 1.6 HDi 90 3 100 2 150 1 476 40 7F 9HX C

Piso
cabina
L1 - 1 000 kg 2 1.6 HDi 90 3 127 2 227 1 302 40 7G 9HX C

129
CARACTERÍSTICAS TÉCNICAS
8
Motorizaciones Diesel - Gasolina

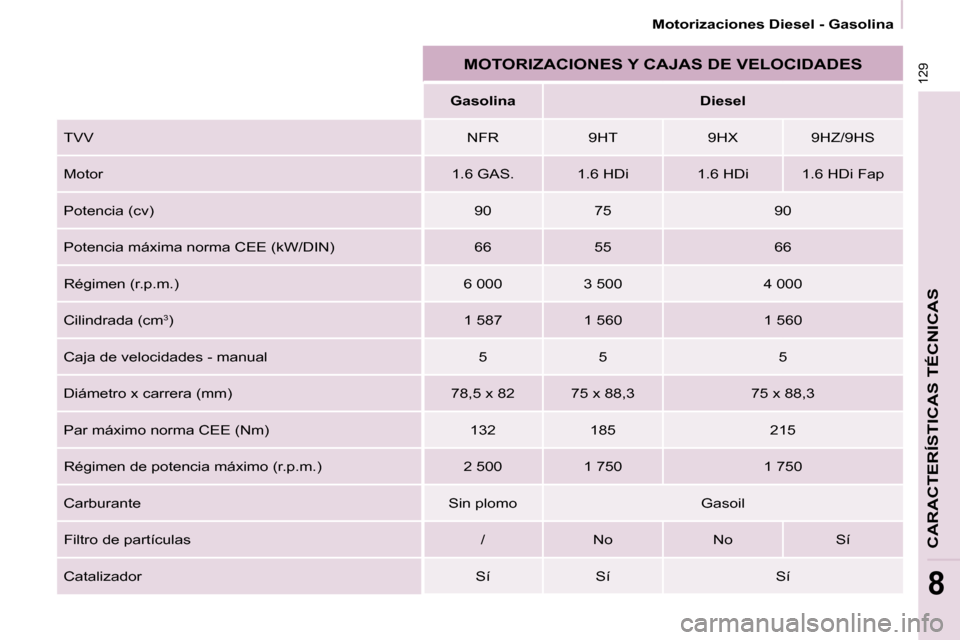

MOTORIZACIONES Y CAJAS DE VELOCIDADES

G
asolin
a D
iesel
TVV NFR 9HT 9HX 9HZ/9HS
Motor 1.6 GAS. 1.6 HDi 1.6 HDi 1.6 HDi Fap
Potencia (cv) 90 75 90
Potencia máxima norma CEE (kW/DIN) 66 55 66
Régimen (r.p.m.) 6 000 3 500 4 000
Cilindrada (cm 3
) 1 587 1 560 1 560
Caja de velocidades - manual 5 5 5
Diámetro x carrera (mm) 78,5 x 82 75 x 88,3 75 x 88,3
Par máximo norma CEE (Nm) 132 185 215
Régimen de potencia máximo (r.p.m.) 2 500 1 750 1 750
Carburante Sin plomo Gasoil
Filtro de partículas / No No Sí
Catalizador Sí Sí Sí

130
Motorizaciones Diesel - Gasolina
Los consumos aquí presentados corresponden a los valores comunicados en el momento de la impresión. Estos valores
de consumo se establecen según la Directiva 80/1268/CEE. Pueden variar en función del comportamiento al volante,
las condiciones de circulación, las condiciones meteorológicas, la carga del vehículo, el mantenimiento del vehículo y la
utilización de los accesorios.

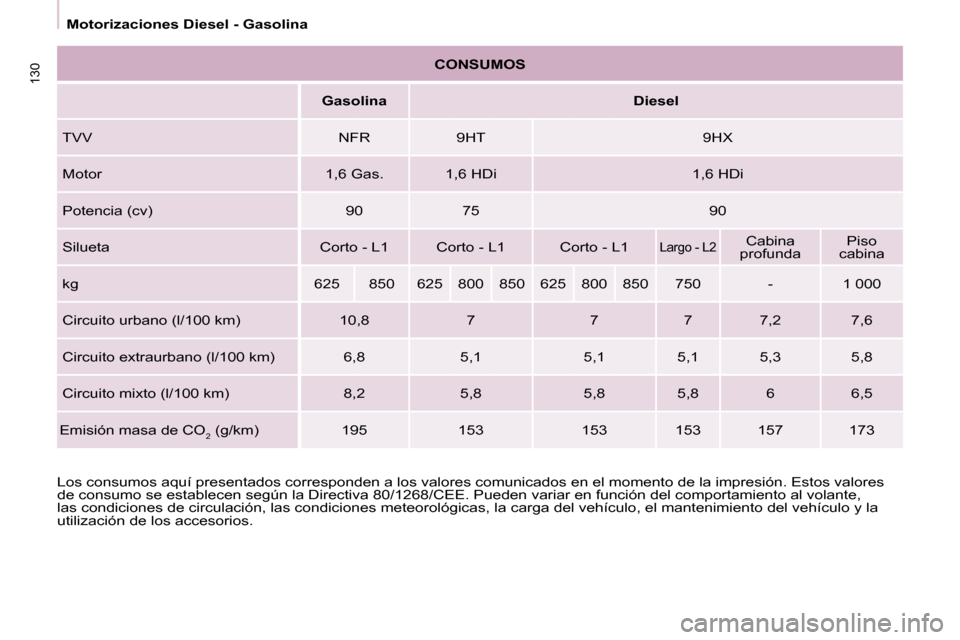

CONSUMOS
Gasolina Diesel
TVV NFR 9HT 9HX
Motor 1,6 Gas. 1,6 HDi 1,6 HDi
Potencia (cv) 90 75 90
Silueta Corto - L1 Corto - L1 Corto - L1
Largo - L2 Cabina
profunda Piso
cabina
kg 625 850 625 800 850 625 800 850 750 - 1 000
Circuito urbano (l/100 km) 10,8 7 7 7 7,2 7,6
Circuito extraurbano (l/100 km) 6,8 5,1 5,1 5,1 5,3 5,8
Circuito mixto (l/100 km) 8,2 5,8 5,8 5,8 6 6,5
Emisión masa de CO 2 (g/km) 195 153 153 153 157 173

CARACTERÍSTICAS TÉCNICAS
8
Motorizaciones Diesel - Gasolina

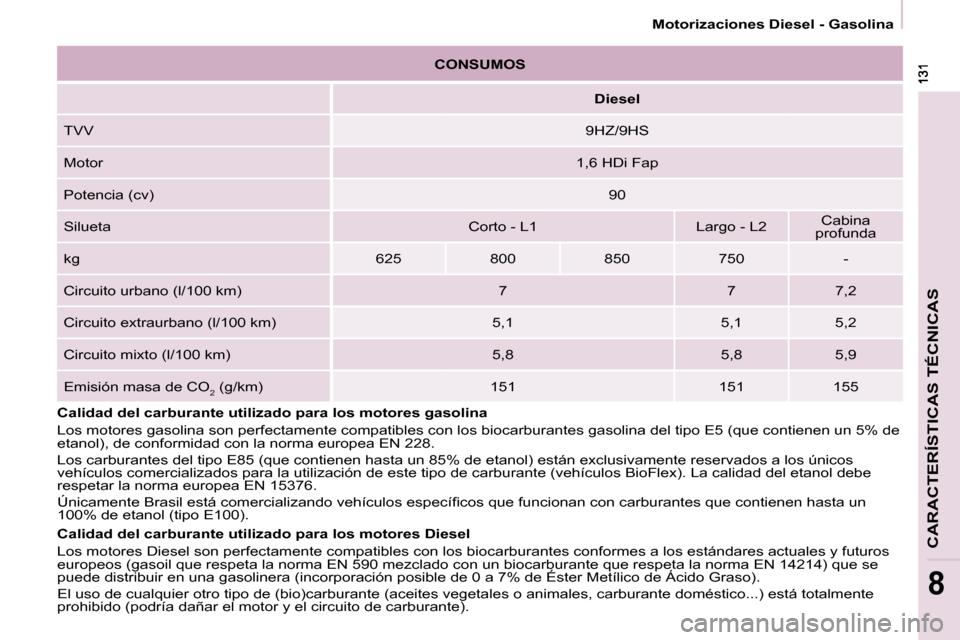

CONSUMOS

Diesel
TVV 9HZ/9HS
Motor 1,6 HDi Fap
Potencia (cv) 90
Silueta Corto - L1 Largo - L2 Cabina
profunda
kg 625 800 850 750 -
Circuito urbano (l/100 km) 7 7 7,2
Circuito extraurbano (l/100 km) 5,1 5,1 5,2
Circuito mixto (l/100 km) 5,8 5,8 5,9
Emisión masa de CO 2 (g/km) 151 151 155
Calidad del carburante utilizado para los motores ga solina
Los motores gasolina son perfectamente compatibles con los bioca rburantes gasolina del tipo E5 (que contienen un 5% de
etanol), de conformidad con la norma europea EN 228.
Los carburantes del tipo E85 (que contienen hasta un 85% de etanol) están exclusivamente reservados a los únicos
vehículos comercializados para la utilización de este tipo de carb urante (vehículos BioFlex). La calidad del etanol debe
respetar la norma europea EN 15376.
Únicamente Brasil está comercializando vehículos específi cos que fun cionan con carburantes que contienen hasta un
100% de etanol (tipo E100).
Calidad del carburante utilizado para los motores Di esel
Los motores Diesel son perfectamente compatibles con los biocarbura ntes conformes a los estándares actuales y futuros
europeos (gasoil que respeta la norma EN 590 mezclado con un bio carburante que respeta la norma EN 14214) que se
puede distribuir en una gasolinera (incorporación posible de 0 a 7% de Éster Metílico de Ácido Graso).
El uso de cualquier otro tipo de (bio)carburante (aceites vegeta les o animales, carburante doméstico...) está totalmente
prohibido (podría dañar el motor y el circuito de carburante).

132
Elementos de identificación

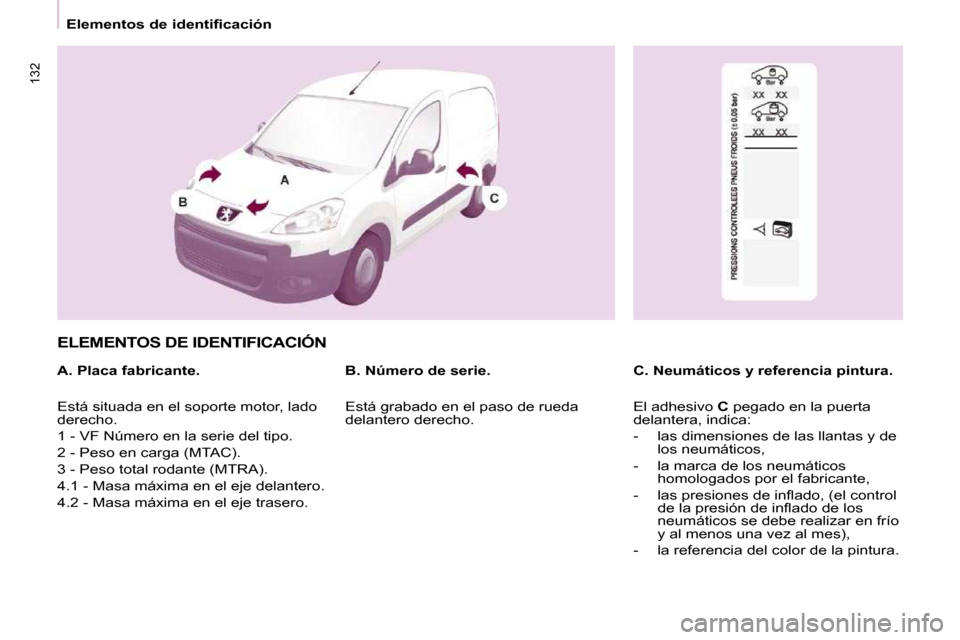

ELEMENTOS DE IDENTIFICACIÓN
A. Placa fabricante. C. Neumáticos y referencia pintura.
B. Número de serie.
Está situada en el soporte motor, lado
derecho.
1 - VF Número en la serie del tipo.
2 - Peso en carga (MTAC).
3 - Peso total rodante (MTRA).
4.1 - Masa máxima en el eje delantero.
4.2 - Masa máxima en el eje trasero. Está grabado en el paso de rueda
delantero derecho.
El adhesivo
C pegado en la puerta
delantera, indica:
- las dimensiones de las llantas y de los neumáticos,
- la marca de los neumáticos homologados por el fabricante,
- las presiones de infl ado, (el control de la presión de infl ado de los
neumáticos se debe realizar en frío
y al menos una vez al mes),
- la referencia del color de la pintura.

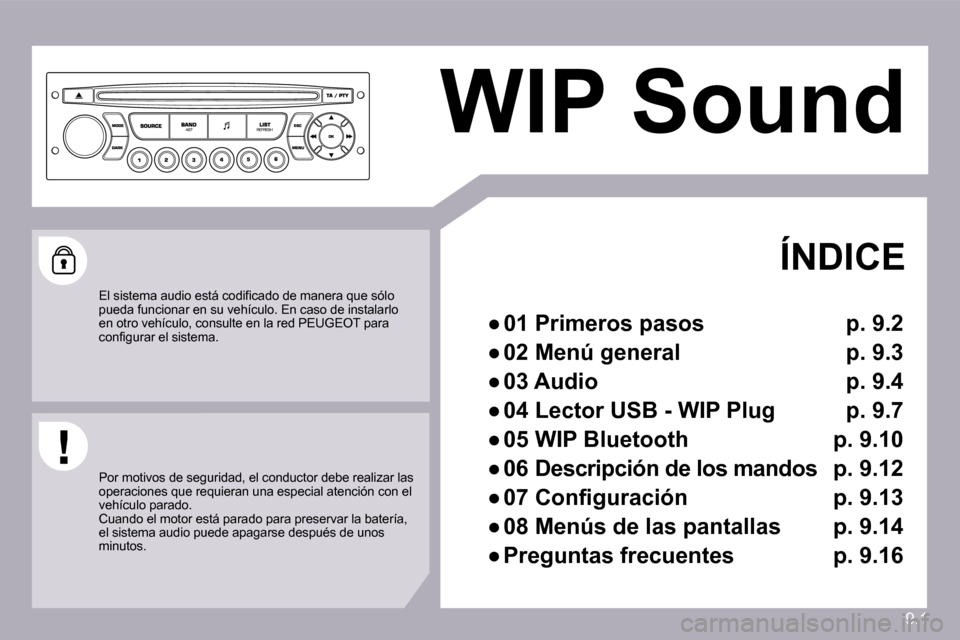

9.1
