Peugeot Partner 2010 Handleiding (in Dutch)
Manufacturer: PEUGEOT, Model Year: 2010, Model line: Partner, Model: Peugeot Partner 2010Pages: 183, PDF Size: 6.6 MB
Page 101 of 183
98

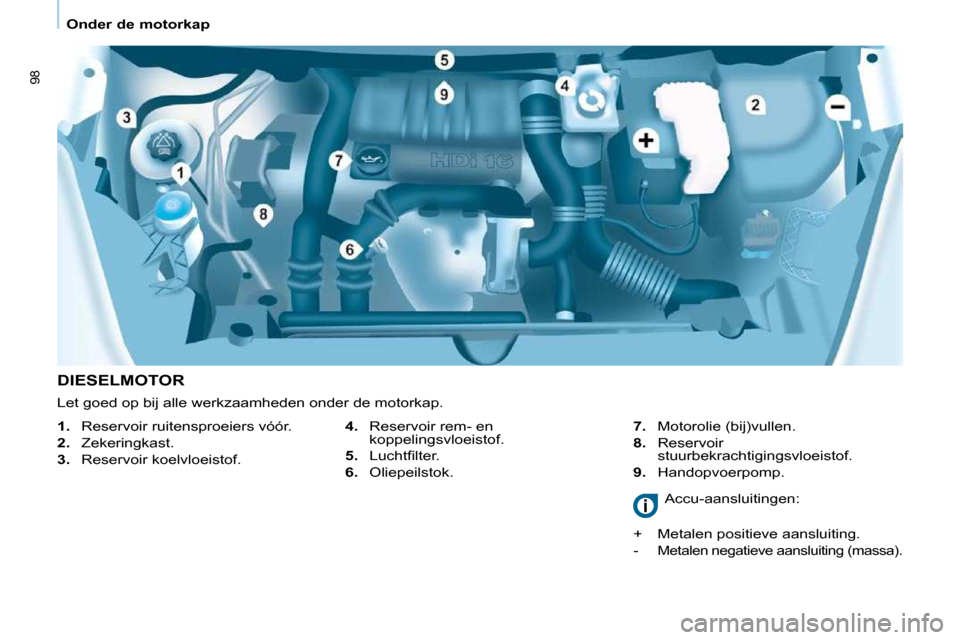

Onder de motorkap
DIESELMOTOR
4. Reservoir rem- en
koppelingsvloeistof.
5. L u c h t fi l t e r .
6. Oliepeilstok.
7. Motorolie (bij)vullen.
8. Reservoir
stuurbekrachtigingsvloeistof.
9. Handopvoerpomp.
1. Reservoir ruitensproeiers vóór.
2. Zekeringkast.
3. Reservoir koelvloeistof.
Accu-aansluitingen:
+ Metalen positieve aansluiting.
-
Metalen negatieve aansluiting (massa).
Let goed op bij alle werkzaamheden onder de motorkap.
Page 102 of 183
99
6
Niveaus
NIVEAUS
Olie verversen
Dit dient volgens het
onderhoudsschema van de
constructeur te worden uitgevoerd.
Het is verplicht uitsluitend olieën te
gebruiken met de door de constructeur
voorgeschreven viscositeit. Raadpleeg
de voorschriften bij het PEUGEOT
netwerk.

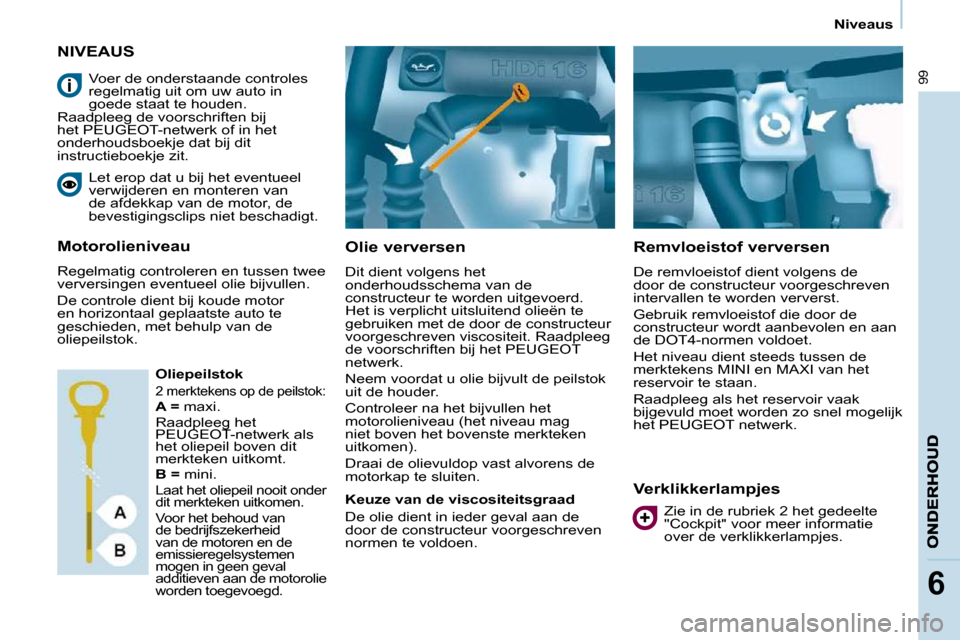

Neem voordat u olie bijvult de peilstok
uit de houder.
Controleer na het bijvullen het
motorolieniveau (het niveau mag
niet boven het bovenste merkteken
uitkomen).
Draai de olievuldop vast alvorens de
motorkap te sluiten. Remvloeistof verversen
De remvloeistof dient volgens de
door de constructeur voorgeschreven
intervallen te worden ververst.
Gebruik remvloeistof die door de
constructeur wordt aanbevolen en aan
de DOT4-normen voldoet.
Het niveau dient steeds tussen de
merktekens MINI en MAXI van het
reservoir te staan.
Raadpleeg als het reservoir vaak
bijgevuld moet worden zo snel mogelijk
het PEUGEOT netwerk.
Verklikkerlampjes
Let erop dat u bij het eventueel
verwijderen en monteren van
de afdekkap van de motor, de
bevestigingsclips niet beschadigt.
Motorolieniveau
Regelmatig controleren en tussen twee
verversingen eventueel olie bijvullen.
De controle dient bij koude motor
en horizontaal geplaatste auto te
geschieden, met behulp van de
oliepeilstok.
Oliepeilstok
2 merktekens op de peilstok:
A = maxi.
Raadpleeg het
PEUGEOT-netwerk als
het oliepeil boven dit
merkteken uitkomt.
B = mini.
Laat het oliepeil nooit onder
dit merkteken uitkomen.
Voor het behoud van
de bedrijfszekerheid
van de motoren en de
emissieregelsystemen
mogen in geen geval
additieven aan de motorolie
worden toegevoegd. Keuze van de viscositeitsgraad
De olie dient in ieder geval aan de
door de constructeur voorgeschreven
normen te voldoen.
Voer de onderstaande controles
regelmatig uit om uw auto in
goede staat te houden.
Raadpleeg de voorschriften bij
het PEUGEOT-netwerk of in het
onderhoudsboekje dat bij dit
instructieboekje zit.
Zie in de rubriek 2 het gedeelte
"Cockpit" voor meer informatie
over de verklikkerlampjes.
Page 103 of 183
100
Niveaus
Koelvloeistofniveau
Gebruik om ernstige motorschade
te voorkomen uitsluitend door de
constructeur aanbevolen koelvloeistof.
Als de motor warm is, wordt de
temperatuur van de koelvloeistof
geregeld door de koelventilator.
Wacht voor werkzaamheden aan het
koelsysteem ten minste 1 uur nadat
de motor gedraaid heeft, omdat de
koelventilator nog kan (gaan) werken
als de sleutel uit het contactslot is
verwijderd en het koelsysteem onder
druk staat.
Draai de dop eerst een kwart
omwenteling los om de druk te laten
dalen en te voorkomen dat de hete
koelvloeistof uit het koelsysteem spuit.
Trek, als de druk eenmaal gedaald is,
de dop los en vul koelvloeistof bij.
Laat het koelsysteem, als vaak
koelvloeistof moet worden bijgevuld,
zo snel mogelijk controleren door het
PEUGEOT-netwerk.
Vloeistofniveau stuurbekrachtiging
Controleer het niveau van de
stuurbekrachtigingsvloeistof als de
auto op een vlakke ondergrond staat
en de motor koud is. Draai de dop
met geïntegreerde peilstok los en
controleer of het niveau tussen de
merktekens MINI en MAXI staat. O m h e t fi l t e r t e r e g e n e r e r e n , w o r d t
geadviseerd zo snel mogelijk, indien
de omstandigheden dit toelaten,
gedurende minstens 5 minuten met
een snelheid van 60 km/uur of hoger te
rijden (totdat de melding op het display
verdwijnt en het verklikkerlampje
service uit gaat).
Tijdens het regenereren van het
r o e t fi l t e r , k u n n e n e n k e l e g e l u i d e n
van het relais hoorbaar zijn onder het
dashboard.
Raadpleeg het PEUGEOT-netwerk als
de melding niet verdwijnt en het lampje
service blijft branden.
Bijvullen
Het niveau dient steeds tussen
de merktekens MINI en MAXI van
het expansievat te staan. Laat het
koelsysteem, als meer dan 1 liter moet
worden bijgevuld, controleren door het
PEUGEOT netwerk. Vloeistofniveau ruiten- en
koplampsproeiers
Wij adviseren u voor een optimale
reiniging en voor uw eigen veiligheid
de producten van PEUGEOT te
gebruiken.
Bovendien mag het vloeistofniveau
niet worden bijgevuld met of worden
vervangen door water om bevriezing te
voorkomen en een goede reiniging te
garanderen.
Inhoud reservoir ruitensproeiers:
ongeveer 4,5 liter.
Als uw auto is voorzien van
koplampsproeiers, bedraagt de inhoud
van het reservoir 7,5 liter.
Niveau brandstofadditief
(diesel met roetfilter)
Een te laag additiefniveau
wordt aangegeven door het
verklikkerlampje service in combinatie
met een geluidssignaal en een melding
op het multifunctionele display.
Als dit bij draaiende motor gebeurt,
k o m t d i t d o o r d a t h e t r o e t fi l t e r v e r s t o p t
dreigt te raken (uitzonderlijke
rij-omstandigheden: veelvuldig
stadsverkeer, lage snelheid, lange
fi l e s , . . . ) . Bijvullen
Laat het bijvullen zo spoedig mogelijk
uitvoeren door het PEUGEOT-netwerk.
Afgewerkte producten
Vermijd langdurig huidcontact met
afgewerkte olie.
Remvloeistof is schadelijk voor de
gezondheid en is een erg bijtend
middel.
Gooi afgewerkte olie, remvloeistof en
koelvloeistof niet in het riool, in het
water of op de grond, maar deponeer
deze in de daarvoor bestemde
containers bij het PEUGEOT-netwerk.
Page 104 of 183
101
ONDERHOUD
6
Controles
CONTROLES

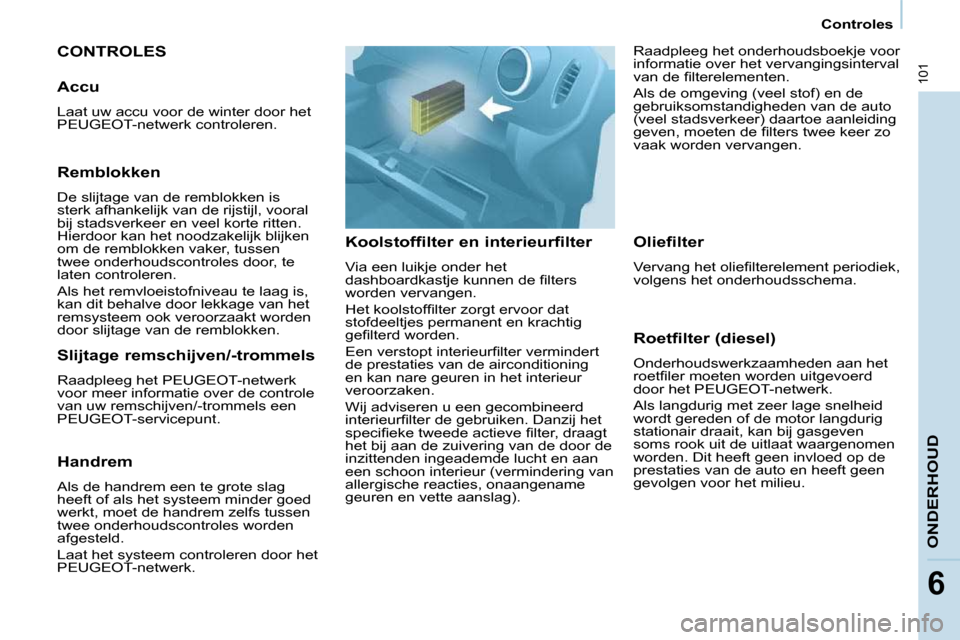

Koolstoffilter en interieurfilter
Via een luikje onder het
d a s h b o a r d k a s t j e k u n n e n d e fi l t e r s
worden vervangen.
H e t k o o l s t o f fi l t e r z o r g t e r v o o r d a t
stofdeeltjes permanent en krachtig
g e fi l t e r d w o r d e n .
E e n v e r s t o p t i n t e r i e u r fi l t e r v e r m i n d e r t
de prestaties van de airconditioning
en kan nare geuren in het interieur
veroorzaken.
Wij adviseren u een gecombineerd
i n t e r i e u r fi l t e r d e g e b r u i k e n . D a n z i j h e t
s p e c i fi e k e t w e e d e a c t i e v e fi l t e r , d r a a g t
het bij aan de zuivering van de door de
inzittenden ingeademde lucht en aan
een schoon interieur (vermindering van
allergische reacties, onaangename
geuren en vette aanslag). Roetfilter (diesel)
Onderhoudswerkzaamheden aan het
r o e t fi l e r m o e t e n w o r d e n u i t g e v o e r d
door het PEUGEOT-netwerk.
Als langdurig met zeer lage snelheid
wordt gereden of de motor langdurig
stationair draait, kan bij gasgeven
soms rook uit de uitlaat waargenomen
worden. Dit heeft geen invloed op de
prestaties van de auto en heeft geen
gevolgen voor het milieu.
Accu
Laat uw accu voor de winter door het
PEUGEOT-netwerk controleren.
Remblokken
De slijtage van de remblokken is
sterk afhankelijk van de rijstijl, vooral
bij stadsverkeer en veel korte ritten.
Hierdoor kan het noodzakelijk blijken
om de remblokken vaker, tussen
twee onderhoudscontroles door, te
laten controleren.
Als het remvloeistofniveau te laag is,
kan dit behalve door lekkage van het
remsysteem ook veroorzaakt worden
door slijtage van de remblokken.
Slijtage remschijven/-trommels
Raadpleeg het PEUGEOT-netwerk
voor meer informatie over de controle
van uw remschijven/-trommels een
PEUGEOT-servicepunt.
Handrem
Als de handrem een te grote slag
heeft of als het systeem minder goed
werkt, moet de handrem zelfs tussen
twee onderhoudscontroles worden
afgesteld.
Laat het systeem controleren door het
PEUGEOT-netwerk.
Oliefilter
V e r v a n g h e t o l i e fi l t e r e l e m e n t p e r i o d i e k ,
volgens het onderhoudsschema.
Raadpleeg het onderhoudsboekje voor
informatie over het vervangingsinterval
v a n d e fi l t e r e l e m e n t e n .
Als de omgeving (veel stof) en de
gebruiksomstandigheden van de auto
(veel stadsverkeer) daartoe aanleiding
g e v e n , m o e t e n d e fi l t e r s t w e e k e e r z o
vaak worden vervangen.
Page 105 of 183
102
Controles Raadpleeg de bladzijden in het
onderhoudsboekje, die betrekking
hebben op de motoruitvoering van
uw auto, voor het laten controleren
van de belangrijkste niveaus en
bepaalde onderdelen volgens
het onderhoudsschema van de
constructeur.
Aftappen van water in het
brandstoffilter
Handgeschakelde versnellingsbak
Laat het niveau controleren volgens het
onderhoudsschema van de constructeur.
Gebruik uitsluitend door
PEUGEOT aanbevolen
producten of gelijkwaardige
kwaliteitsproducten.
Om de werking van belangrijke
organen zoals het remsysteem te
optimaliseren, worden door PEUGEOT
s p e c i fi e k e p r o d u c t e n g e s e l e c t e e r d e n
aangeboden.
Vanwege de kans op beschadiging
van het elektrisch systeem is het
reinigen van de motorruimte met een
hogedrukreiniger niet toegestaan.
Als dit lampje gaat branden,
m o e t h e t b r a n d s t o f fi l t e r
worden afgetapt. Om
te voorkomen dat het
lampje gaat branden kan
h e t fi l t e r o o k o p r e g e l m a t i g e b a s i s
worden afgetapt, bijvoorbeeld bij een
onderhoudsbeurt.
D r a a i d e a f t a p p l u g v a n h e t fi l t e r l o s .
Ga door met aftappen tot al het water
u i t h e t fi l t e r i s w e g g e l o p e n v i a d e
transparante slang. Draai vervolgens
de aftapplug weer vast.
De HDi-motoren zijn technologisch
geavanceerde motoren. Laat
werkzaamheden aan deze motoren
a l t i j d u i t v o e r e n d o o r g e k w a l i fi c e e r d e
technici van het PEUGEOT-netwerk.
Volgens land van bestemming.
Page 106 of 183
103
ONDERHOUD
6
Brandstof

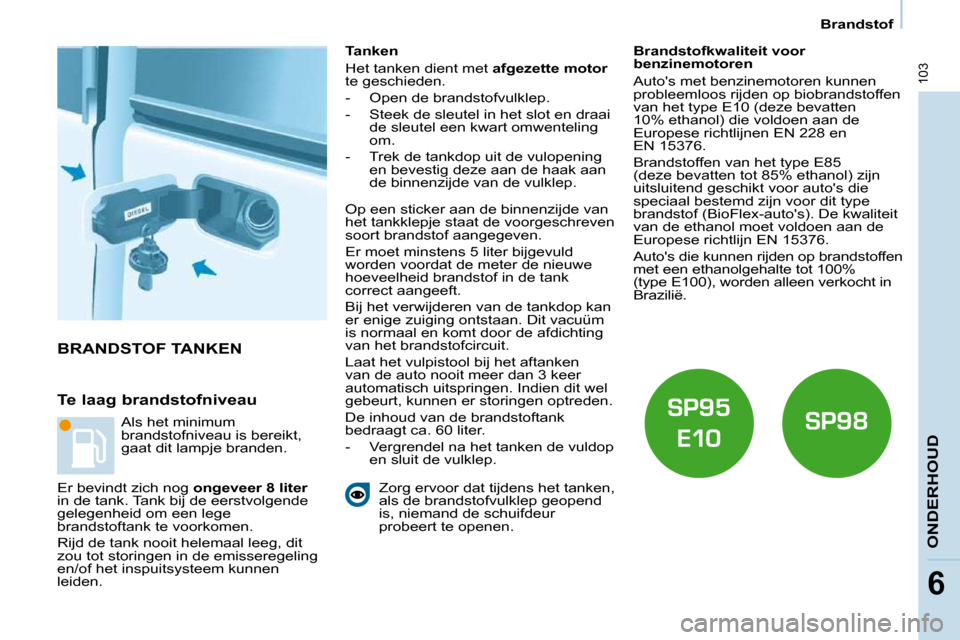

BRANDSTOF TANKEN
Te laag brandstofniveau Tanken
Het tanken dient met
afgezette motor
te geschieden.
- Open de brandstofvulklep.
- Steek de sleutel in het slot en draai de sleutel een kwart omwenteling
om.
- Trek de tankdop uit de vulopening en bevestig deze aan de haak aan
de binnenzijde van de vulklep.
Zorg ervoor dat tijdens het tanken,
als de brandstofvulklep geopend
is, niemand de schuifdeur
probeert te openen.
Als het minimum
brandstofniveau is bereikt,
gaat dit lampje branden.
Er bevindt zich nog ongeveer 8 liter
in de tank. Tank bij de eerstvolgende
gelegenheid om een lege
brandstoftank te voorkomen.
Rijd de tank nooit helemaal leeg, dit
zou tot storingen in de emisseregeling
en/of het inspuitsysteem kunnen
leiden. Brandstofkwaliteit voor
benzinemotoren
Auto's met benzinemotoren kunnen
probleemloos rijden op biobrandstoffen
van het type E10 (deze bevatten
10% ethanol) die voldoen aan de
Europese richtlijnen EN 228 en
EN 15376.
Brandstoffen van het type E85
(deze bevatten tot 85% ethanol) zijn
uitsluitend geschikt voor auto's die
speciaal bestemd zijn voor dit type
brandstof (BioFlex-auto's). De kwaliteit
van de ethanol moet voldoen aan de
Europese richtlijn EN 15376.
Auto's die kunnen rijden op brandstoffen
met een ethanolgehalte tot 100%
(type E100), worden alleen verkocht in
Brazilië.
Op een sticker aan de binnenzijde van
het tankklepje staat de voorgeschreven
soort brandstof aangegeven.
Er moet minstens 5 liter bijgevuld
worden voordat de meter de nieuwe
hoeveelheid brandstof in de tank
correct aangeeft.
Bij het verwijderen van de tankdop kan
er enige zuiging ontstaan. Dit vacuüm
is normaal en komt door de afdichting
van het brandstofcircuit.
Laat het vulpistool bij het aftanken
van de auto nooit meer dan 3 keer
automatisch uitspringen. Indien dit wel
gebeurt, kunnen er storingen optreden.
De inhoud van de brandstoftank
bedraagt ca. 60 liter.
- Vergrendel na het tanken de vuldop
en sluit de vulklep.
Page 107 of 183
DIESEL
104
Brandstof
BRANDSTOFTOEVOER
UITGESCHAKELD
Bij een zware aanrijding wordt de
brandstoftoevoer automatisch door de
brandstofafsluiter onderbroken. Als dit verklikkerlampje gaat
knipperen, verschijnt een
melding op het display.
Controleer buiten de auto of u
geen brandstof ruikt en of er geen
b r a n d s t o fl e k k a g e i s e n h e r s t e l d e
brandstoftoevoer als volgt:
- zet het contact af (stand STOP).
- neem de sleutel uit het contactslot.
- plaats de sleutel in het contactslot.
- zet het contact aan en start de motor.
HANDOPVOERPOMP DIESEL
In het geval van een lege
brandstoftank is het noodzakelijk het
brandstofsysteem te ontluchten:
- vul de brandstoftank met minimaal vijf liter diesel,
- bedien de handopvoerpomp van de ontluchting (onder de beschermkap
in de motorruimte),
- houd de sleutel in de stand "D" (starten) tot de motor aanslaat.
Raadpleeg in rubriek 6 het
gedeelte "Onder de motorkap".
Brandstofkwaliteit voor
dieselmotoren
Auto's met dieselmotoren kunnen
probleemloos rijden op biobrandstoffen
die aan de huidige en toekomstige
Europese richtlijnen voldoen
(diesel die voldoet aan de richtlijn
EN 590 gemengd met biobrandstof die
voldoet aan de richtlijn EN 14214)
en die aan de pomp getankt kan
worden (met een gehalte aan
methyl-estervetzuren van 0 tot 7%).
Het gebruik van biobrandstof B30 is
mogelijk bij bepaalde dieselmotoren
op voorwaarde dat de bijzondere
onderhoudsvoorschriften strikt worden
nageleefd. Raadpleeg het PEUGEOT
netwerk.
Het gebruik van elk ander type
(bio)brandstof (zuivere of verdunde
plantaardige of dierlijke olie, stookolie ...)
is nadrukkelijk verboden (kans
op schade aan de motor en het
brandstofcircuit).
Page 108 of 183
DIESEL
104
Brandstof
BRANDSTOFTOEVOER
UITGESCHAKELD
Bij een zware aanrijding wordt de
brandstoftoevoer automatisch door de
brandstofafsluiter onderbroken. Als dit verklikkerlampje gaat
knipperen, verschijnt een
melding op het display.
Controleer buiten de auto of u
geen brandstof ruikt en of er geen
b r a n d s t o fl e k k a g e i s e n h e r s t e l d e
brandstoftoevoer als volgt:
- zet het contact af (stand STOP).
- neem de sleutel uit het contactslot.
- plaats de sleutel in het contactslot.
- zet het contact aan en start de motor.
HANDOPVOERPOMP DIESEL
In het geval van een lege
brandstoftank is het noodzakelijk het
brandstofsysteem te ontluchten:
- vul de brandstoftank met minimaal vijf liter diesel,
- bedien de handopvoerpomp van de ontluchting (onder de beschermkap
in de motorruimte),
- houd de sleutel in de stand "D" (starten) tot de motor aanslaat.
Raadpleeg in rubriek 6 het
gedeelte "Onder de motorkap".
Brandstofkwaliteit voor
dieselmotoren
Auto's met dieselmotoren kunnen
probleemloos rijden op biobrandstoffen
die aan de huidige en toekomstige
Europese richtlijnen voldoen
(diesel die voldoet aan de richtlijn
EN 590 gemengd met biobrandstof die
voldoet aan de richtlijn EN 14214)
en die aan de pomp getankt kan
worden (met een gehalte aan
methyl-estervetzuren van 0 tot 7%).
Het gebruik van biobrandstof B30 is
mogelijk bij bepaalde dieselmotoren
op voorwaarde dat de bijzondere
onderhoudsvoorschriften strikt worden
nageleefd. Raadpleeg het PEUGEOT
netwerk.
Het gebruik van elk ander type
(bio)brandstof (zuivere of verdunde
plantaardige of dierlijke olie, stookolie ...)
is nadrukkelijk verboden (kans
op schade aan de motor en het
brandstofcircuit).
Page 109 of 183
105
Accu
SNEL WEER OP WEG
7
ACCU
Wacht 2 minuten na het uitzetten van
het contact alvorens de accu los te
koppelen.
Maak de accupoolklemmen niet los bij
draaiende motor.
Laad de accu niet op zonder de
accukabels los te nemen.
Zet, elke keer nadat de accukabels
weer zijn aangesloten, het contact AAN
en wacht 1 minuut alvorens de motor
te starten, zodat de elektronische
systemen geïnitialiseerd kunnen
worden. Raadpleeg het PEUGEOT-
netwerk als er zich na deze handeling
toch nog problemen voordoen.
Wacht ongeveer 3 minuten na het
vervangen van een lamp alvorens de
accu aan te sluiten. Het is raadzaam de accu los te
koppelen als uw auto langer dan
een maand buiten gebruik is.
ECO-MODE
Laden met behulp van een
acculader:
- maak de accupoolklemmen los,
- volg de aanwijzingen van de
fabrikant op de acculader,
- sluit de accukabels weer aan, te beginnen met de (-) kabel,
- controleer of de accupolen en de klemmen schoon zijn. Indien
ze bedekt zijn met een (witte of
groene) oxidatielaag, neem dan de
accukabels los en reinig de polen
en de klemmen.

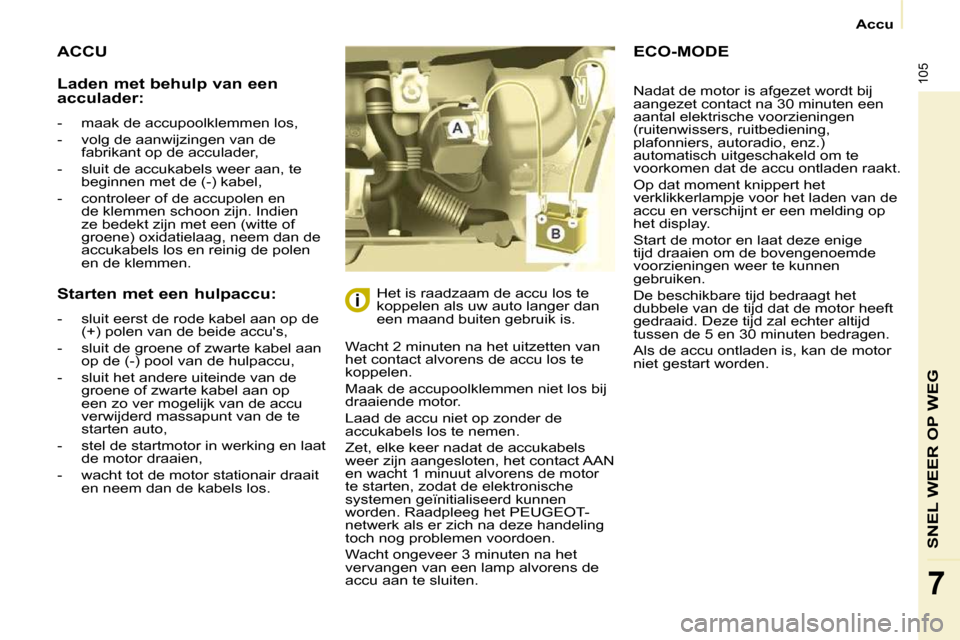

Starten met een hulpaccu:
- sluit eerst de rode kabel aan op de (+) polen van de beide accu's,
- sluit de groene of zwarte kabel aan op de (-) pool van de hulpaccu,
- sluit het andere uiteinde van de groene of zwarte kabel aan op
een zo ver mogelijk van de accu
verwijderd massapunt van de te
starten auto,
- stel de startmotor in werking en laat de motor draaien,
- wacht tot de motor stationair draait en neem dan de kabels los. Nadat de motor is afgezet wordt bij
aangezet contact na 30 minuten een
aantal elektrische voorzieningen
(ruitenwissers, ruitbediening,
plafonniers, autoradio, enz.)
automatisch uitgeschakeld om te
voorkomen dat de accu ontladen raakt.
Op dat moment knippert het
verklikkerlampje voor het laden van de
accu en verschijnt er een melding op
het display.
Start de motor en laat deze enige
tijd draaien om de bovengenoemde
voorzieningen weer te kunnen
gebruiken.
De beschikbare tijd bedraagt het
dubbele van de tijd dat de motor heeft
gedraaid. Deze tijd zal echter altijd
tussen de 5 en 30 minuten bedragen.
Als de accu ontladen is, kan de motor
niet gestart worden.
Page 110 of 183
106
Wiel verwisselen
1. PLAATSEN VAN DE AUTO
- Verzeker u ervan dat alle inzittenden de auto hebben
verlaten en zich op een veilige plek
bevinden.
- Zet de auto voor zover mogelijk op een horizontale, stabiele en stroeve
ondergrond.
- Zet de handrem vast, zet het contact af en schakel de eerste
versnelling of de achteruit in. - Blokkeer indien mogelijk het
wiel schuin tegenover het te
verwisselen wiel met een wielblok
(indien aanwezig).
Bij auto's met een trekhaak kan
het nodig zijn de achterzijde op te
krikken om het reservewiel uit de
reservewielhouder te kunnen nemen.
Raadpleeg het PEUGEOT-netwerk
wanneer sprake is van bijzondere
omstandigheden of zware belading.
WIEL VERWISSELEN
2. GEREEDSCHAP
- Open het deksel van het opbergvak onder de rechter voorstoel. Schuif
de stoel, indien nodig, naar voren
voor toegang tot het opbergvak via
de achterzijde.
- Draai de moer los en verwijder de krik en de wielsleutel.
1. Wielsleutel.
2. Krik.
3. Gereedschap om sierdop van
lichtmetalen velgen te verwijderen.
4. Wielblok.
De krik en het gereedschap zijn
s p e c i fi e k v o o r u w a u t o . G e b r u i k z e n i e t
voor andere doeleinden.
