Peugeot Partner 2010 Handleiding (in Dutch)
Manufacturer: PEUGEOT, Model Year: 2010, Model line: Partner, Model: Peugeot Partner 2010Pages: 183, PDF Size: 6.6 MB
Page 131 of 183
126

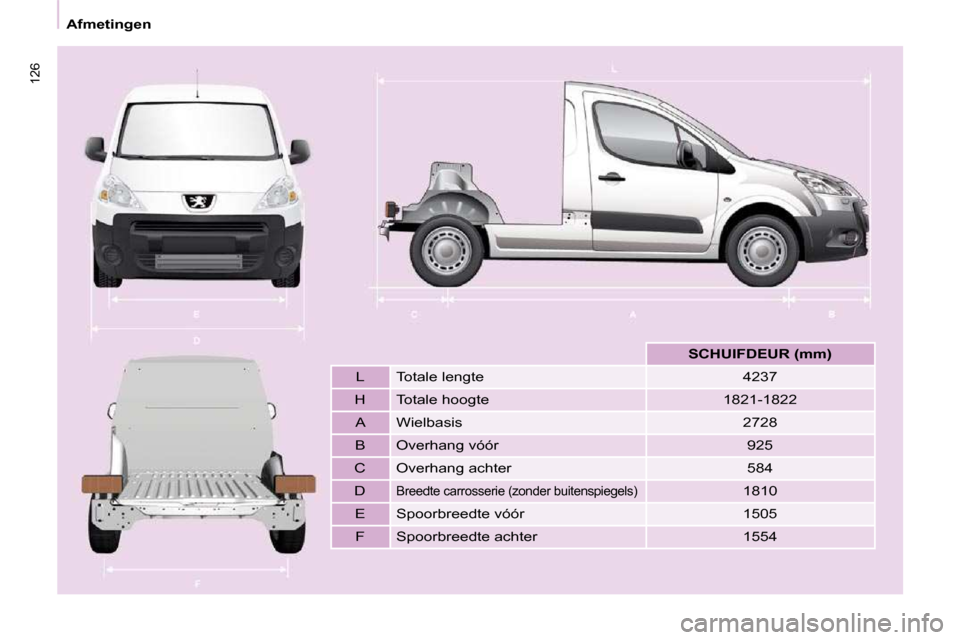

Afmetingen
SCHUIFDEUR (mm)
L Totale lengte 4237
H Totale hoogte 1821-1822 A Wielbasis 2728
B Overhang vóór 925
C Overhang achter 584
D
Breedte carrosserie (zonder buitenspiegels) 1810
E Spoorbreedte vóór 1505
F Spoorbreedte achter 1554
Page 132 of 183
127
TECHNISCHE GEGEVENS
8
Gewichten
GEWICHTEN EN AANHANGERGEWICHTEN (KG)
Algemeen Het maximaal toegestane treingewicht
en de aanhangergewichten gelden tot
een hoogte van maximaal
1000 m; het opgegeven
aanhangergewicht dient voor elke
extra 1000 m met 10% verminderd te
worden.
MTT: maximaal toegestaan
treingewicht
MTTG: maximaal technisch
toegestaan gewicht
LGR: ledig gewicht rijklaar
KD: kogeldruk
De maximumsnelheid bij het trekken
van een aanhanger bedraagt 80 km/h
(houd u aan de regelgeving in uw
land).
Het geremde aanhangergewicht kan,
binnen het maximaal toegestane
treingewicht, worden verhoogd indien
de belading van de auto evenredig
wordt verminderd. Let op: de
wegligging van een nauwelijks beladen
trekkende auto kan achteruit gaan. Bij hoge buitentemperaturen
kunnen de prestaties van de auto
worden verminderd om de motor te
beschermen. Als de buitentemperatuur
meer dan 37°C bedraagt, moet het
aanhangergewicht worden verminderd.
Het ledig gewicht rijklaar (LGR) is gelijk
aan het ledig gewicht + bestuurder
(75 kg) + brandstoftank voor 90%
gevuld.
Raadpleeg voor meer informatie uw
kentekenbewijs.
U moet zich in elk land houden aan
de aldaar geldende regelgeving.
Raadpleeg het PEUGEOT-netwerk
om u te laten informeren over het
aanhangergewicht en maximale
treingewicht van uw auto.
Page 133 of 183
128

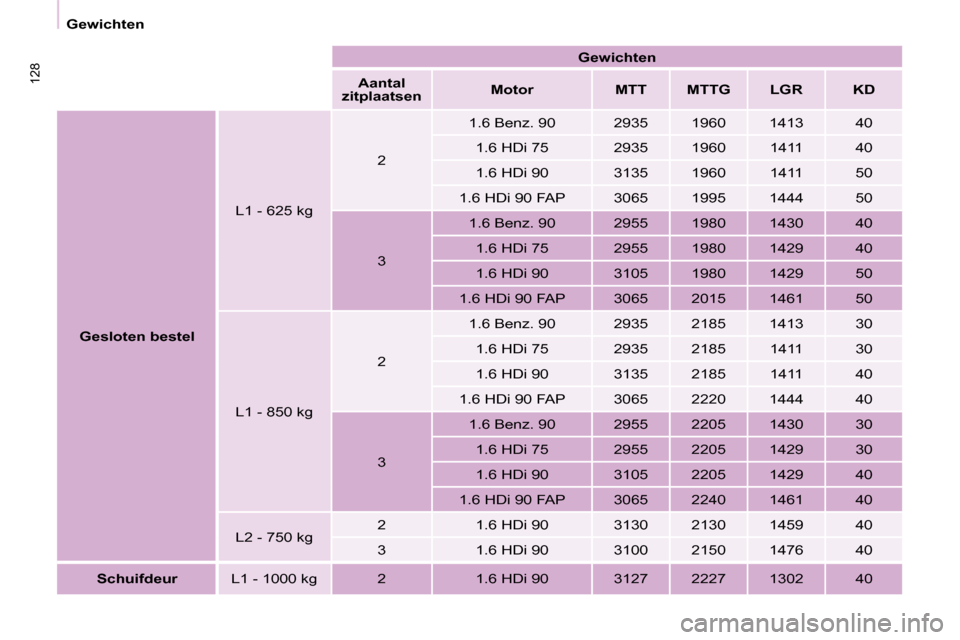

Gewichten
Gewichten
Aantal
zitplaatsen
Motor MTT MTTG LGR KD
Gesloten bestel L1 - 625 kg
2
1.6 Benz. 90 2935 1960 1413 40
1.6 HDi 75 2935 1960 1411 40
1.6 HDi 90 3135 1960 1411 50
1.6 HDi 90 FAP 3065 1995 1444 50
3 1.6 Benz. 90 2955 1980 1430 40
1.6 HDi 75 2955 1980 1429 40
1.6 HDi 90 3105 1980 1429 50
1.6 HDi 90 FAP 3065 2015 1461 50
L1 - 850 kg 2
1.6 Benz. 90 2935 2185 1413 30
1.6 HDi 75 2935 2185 1411 30
1.6 HDi 90 3135 2185 1411 40
1.6 HDi 90 FAP 3065 2220 1444 40
3 1.6 Benz. 90 2955 2205 1430 30
1.6 HDi 75 2955 2205 1429 30
1.6 HDi 90 3105 2205 1429 40
1.6 HDi 90 FAP 3065 2240 1461 40
L2 - 750 kg 2 1.6 HDi 90 3130 2130 1459 40
3 1.6 HDi 90 3100 2150 1476 40
Schuifdeur L1 - 1000 kg 2 1.6 HDi 90 3127 2227 1302 40
Page 134 of 183
129
TECHNISCHE GEGEVENS
8
Motoren diesel - benzine

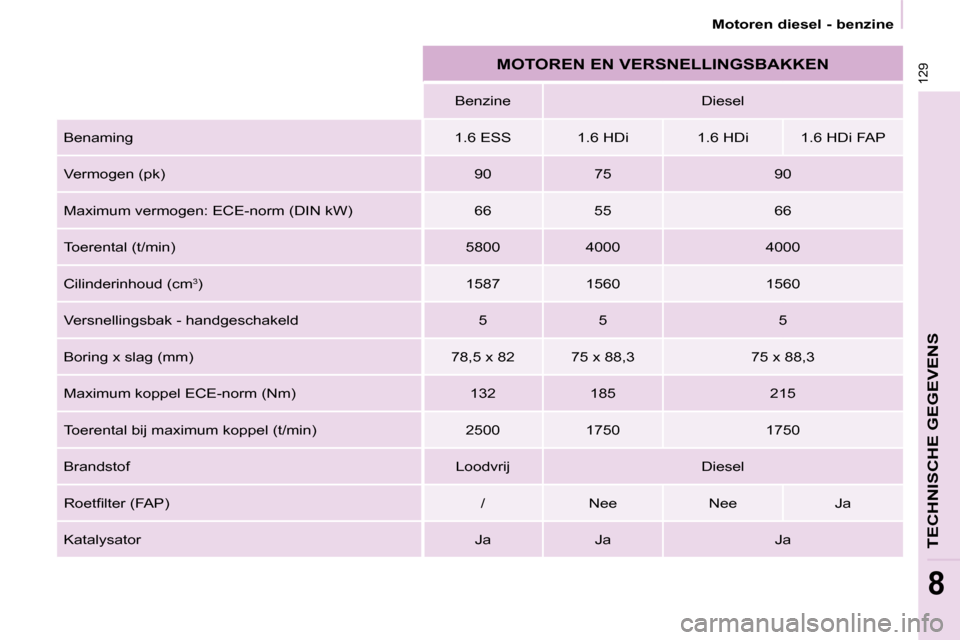

MOTOREN EN VERSNELLINGSBAKKEN
Benzine Diesel
Benaming 1.6 ESS 1.6 HDi 1.6 HDi 1.6 HDi FAP
Vermogen (pk) 90 75 90
Maximum vermogen: ECE-norm (DIN kW) 66 55 66
Toerental (t/min) 5800 4000 4000
Cilinderinhoud (cm 3
) 1587 1560 1560
Versnellingsbak - handgeschakeld 5 5 5
Boring x slag (mm) 78,5 x 82 75 x 88,3 75 x 88,3
Maximum koppel ECE-norm (Nm) 132 185 215
Toerental bij maximum koppel (t/min) 2500 1750 1750
Brandstof Loodvrij Diesel
R o e t fi l t e r ( F A P ) / Nee Nee Ja
Katalysator Ja Ja Ja
Page 135 of 183
130

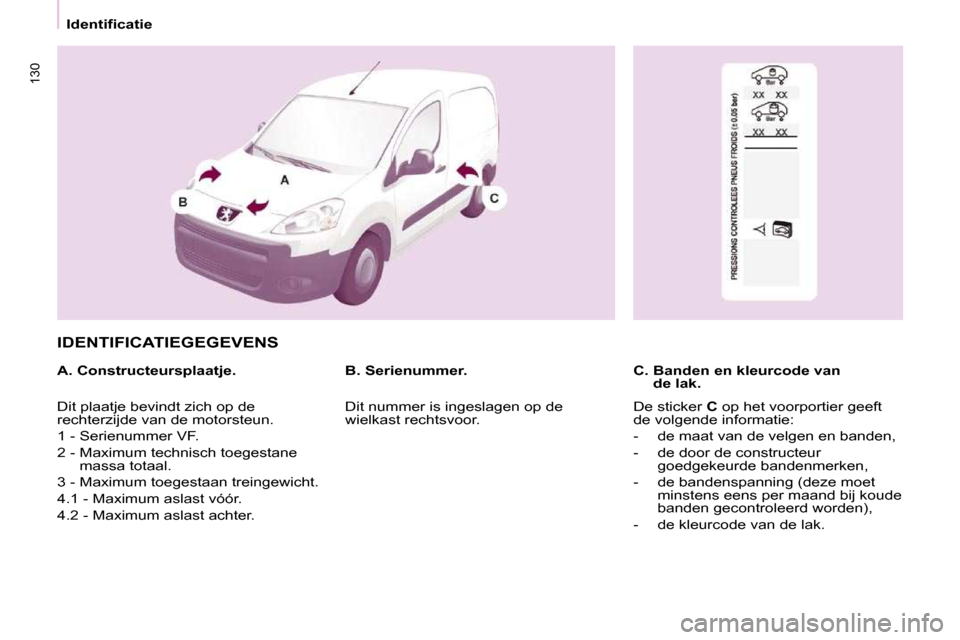

Identificatie
IDENTIFICATIEGEGEVENS
A. Constructeursplaatje . C. Banden en kleurcode van
de lak.
B. Serienummer.
Dit plaatje bevindt zich op de
rechterzijde van de motorsteun.
1 - Serienummer VF.
2 - Maximum technisch toegestane massa totaal.
3 - Maximum toegestaan treingewicht.
4.1 - Maximum aslast vóór.
4.2 - Maximum aslast achter. Dit nummer is ingeslagen op de
wielkast rechtsvoor.
De sticker
C op het voorportier geeft
de volgende informatie:
- de maat van de velgen en banden,
- de door de constructeur goedgekeurde bandenmerken,
- de bandenspanning (deze moet minstens eens per maand bij koude
banden gecontroleerd worden),
- de kleurcode van de lak.
Page 136 of 183
9.1

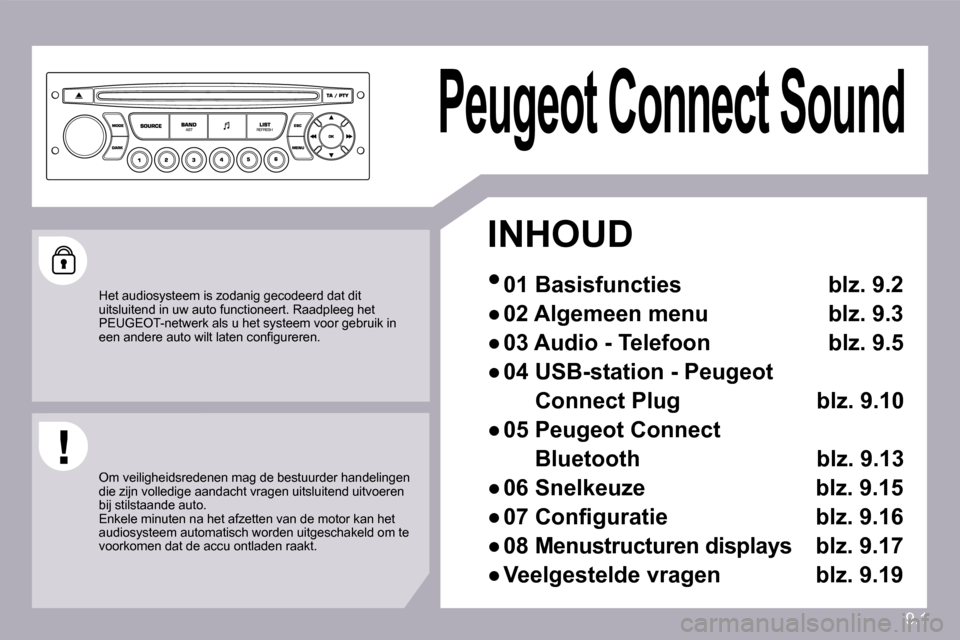

Peugeot Connect Sound
INHOUD
Page 137 of 183
9.2
11
22
10101111
1 3 1 3 1 4 1 4 1 5 1 5
3 3 4 4 5 5 6 6 7 7 8 899
1212

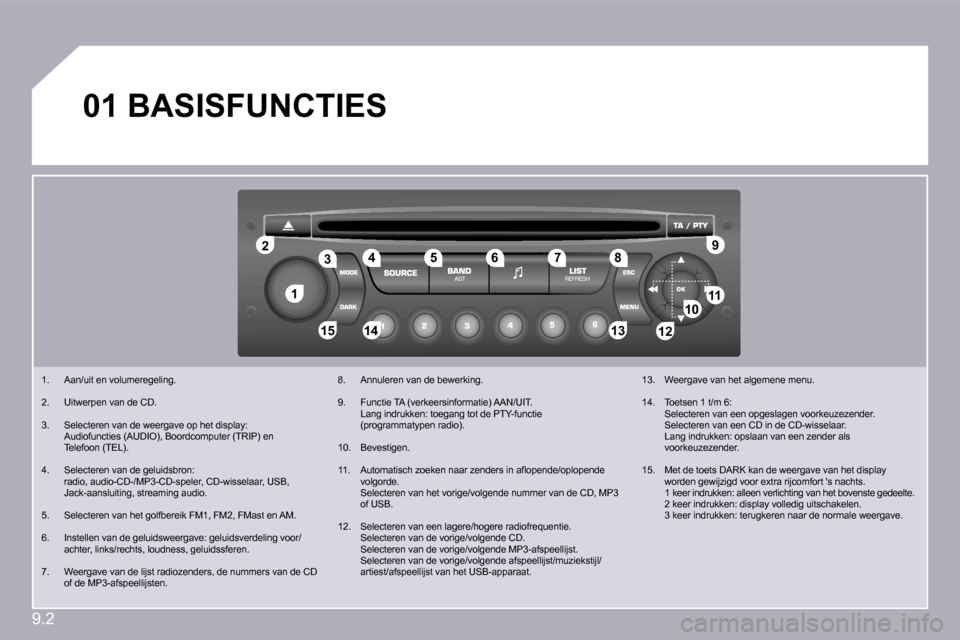

01 B A S I S F U N C T I E S
1. Aan/uit en volumeregeling.
2. Uitwerpen van de CD.
3. Selecteren van de weergave op het display: Audiofuncties (AUDIO), Boordcomputer (TRIP) en Telefoon (TEL).
4. Selecteren van de geluidsbron: radio, audio-CD-/MP3-CD-speler, CD-wisselaar, USB, Jack-aansluiting, streaming audio.
5. Selecteren van het golfbereik FM1, FM2, FMast en AM.
6. Instellen van de geluidsweergave: geluidsverdeling voor/achter, links/rechts, loudness, geluidssferen.
7. Weergave van de lijst radiozenders, de nummer s van de CD of de MP3-afspeellijsten.
8. Annuleren van de bewerking.
9. Functie TA (verkeersinformatie) AAN/UIT. Lang indrukken: toegang tot de PTY-functie (programmatypen radio).
10. Bevestigen.
1 1 . A u t o m a t i s c h z o e k e n n a a r z e n d e r s i n a fl o p e n d e / o p l o p e n d e volgorde. Selecteren van het vorige/volgende nummer van de C D, MP3 of USB.
12. Selecteren van een lagere/hogere radiofrequentie. Selecteren van de vorige/volgende CD. Selecteren van de vorige/volgende MP3-afspeellijst . Selecteren van de vorige/volgende afspeellijst/muziekstijl/artiest/afspeellijst van het USB-apparaat.
13. Weergave van het algemene menu.
14. Toetsen 1 t/m 6: Selecteren van een opgeslagen voorkeuzezender. Selecteren van een CD in de CD-wisselaar. Lang indrukken: opslaan van een zender als voorkeuzezender.
15. Met de toets DARK kan de weergave van het display worden gewijzigd voor extra rijcomfort 's nachts. 1 keer indrukken: alleen verlichting van het bovenste gedeelte. 2 keer indrukken: display volledig uitschakelen. 3 keer indrukken: terugkeren naar de normale weerg ave.
Page 138 of 183
9.3

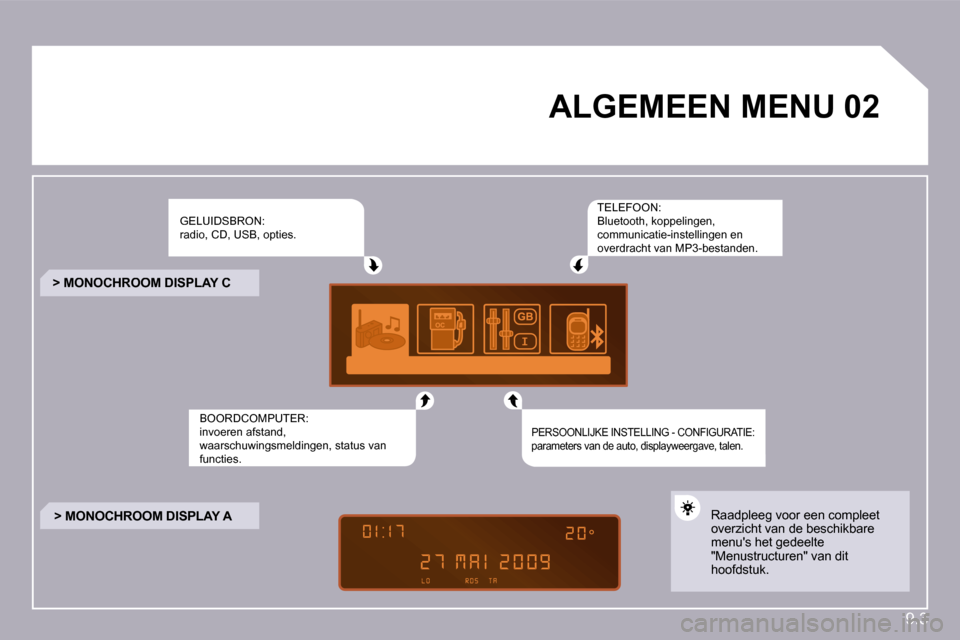

02 A L G E M E E N M E N U
GELUIDSBRON: radio, CD, USB, opties.
BOORDCOMPUTER: invoeren afstand, waarschuwingsmeldingen, status van functies.
TELEFOON: Bluetooth, koppelingen, communicatie-instellingen en overdracht van MP3-bestanden.
PERSOONLIJKE INSTELLING - CONFIGURATIE: parameters van de auto, displayweergave, talen.
> M O N O C H R O O M D I S P L A Y C
> M O N O C H R O O M D I S P L A Y A Raadpleeg voor een compleet overzicht van de beschikbare menu's het gedeelte "Menustructuren" van dit hoofdstuk.
Page 139 of 183
9.5
11
22
3 3
4 4
22
4 4
3 3
11

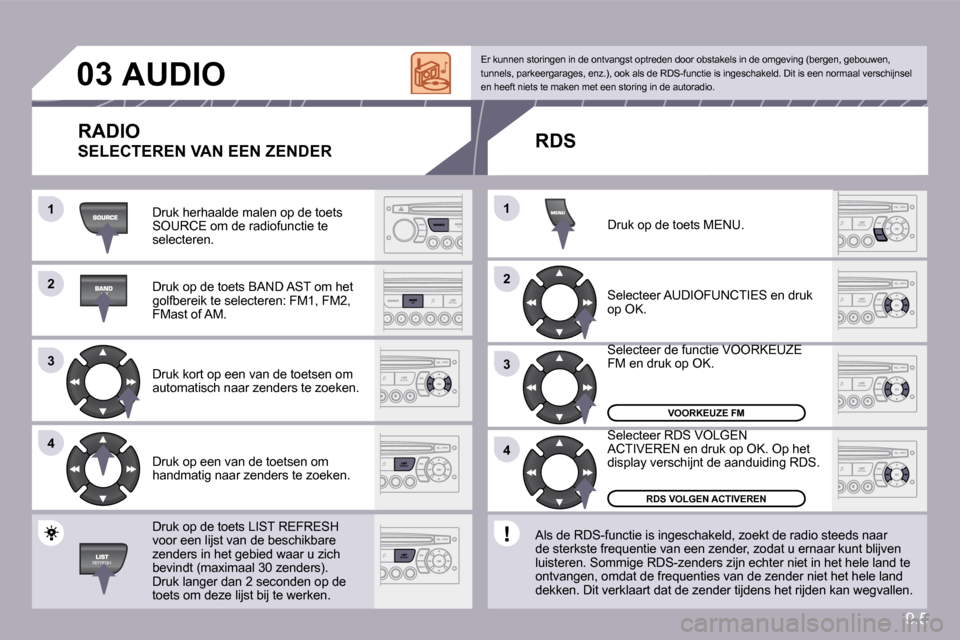

0 3 A U D I O
Druk herhaalde malen op de toets SOURCE om de radiofunctie te selecteren.
Druk op de toets BAND AST om het golfbereik te selecteren: FM1, FM2, FMast of AM.
Druk kort op een van de toetsen om automatisch naar zenders te zoeken.
Druk op een van de toetsen om handmatig naar zenders te zoeken.
Druk op de toets LIST REFRESH voor een lijst van de beschikbare zenders in het gebied waar u zich bevindt (maximaal 30 zenders). Druk langer dan 2 seconden op de toets om deze lijst bij te werken.
Selecteer RDS VOLGEN Selecteer RDS VOLGEN ACTIVEREN en druk op OK. Op het display verschijnt de aanduiding RDS.
Selecteer de functie VOORKEUZE Selecteer de functie VOORKEUZE FM en druk op OK.
Selecteer AUDIOFUNCTIES en druk op OK.
Druk op de toets MENU.
V O O R K E U Z E F M
R D S V O L G E N A C T I V E R E N
Er kunnen storingen in de ontvangst optreden door obstakels in de omgeving (bergen, gebouwen, tunnels, parkeergarages, enz.), ook als de RDS-func tie is ingeschakeld. Dit is een normaal verschijnsel en heeft niets te maken met een storing in de autor adio.
R D S
Als de RDS-functie is ingeschakeld, zoekt de rad io steeds naar de sterkste frequentie van een zender, zodat u erna ar kunt blijven luisteren. Sommige RDS-zenders zijn echter niet in het hele land te ontvangen, omdat de frequenties van de zender niet het hele land dekken. Dit verklaart dat de zender tijdens het rijden kan wegvallen.
R A D I O
S E L E C T E R E N V A N E E N Z E N D E R
Page 140 of 183
9.6
11
22
11
22
Bepaalde beveiligingssystemen op de originele CD of zelfgebrande CD's kunnen storingen veroorzaken, ongeacht de kwaliteit van de CD-speler. Plaats zonder op de toets EJECT te drukken een CD in de CD-speler; deze zal de CD automatisch afspelen.
Als er in de CD-speler al een CD is geplaatst die u wilt beluisteren, druk dan herhaalde malen op de toets SOURCE om de CD-functie te selecteren.
Druk op een van de toetsen om een nummer van de CD te selecteren. Druk op de toets LIST REFRESH om de lijst met nummers van de CD weer te geven. Houd een van de toetsen ingedrukt om versneld vooruit of terug te spoelen.
Plaats een MP3-CD in de speler. De CD-speler leest vervolgens de CD af tot alle nummers zijn gevonden, hierdoor kan het enkele tot enkele tientallen seconden duren voordat het afspelen begint.
De CD-speler kan CD's met maximaal 255 MP3-bestand en, verdeeld over 8 speellijsten, afspelen. Het is echter raadzaam het aantal speellijsten tot twee te beperken om een lan ge laadtijd van de CD te voorkomen. Bij het afspelen wordt geen rekening gehouden met de mappenstructuur. Alle bestanden worden op hetzelfde niveau weergegev en.
Als er al een CD in het apparaat zit die u wilt beluisteren, druk dan herhaalde malen op de toets SOURCE om de CD-functie te selecteren.
Druk op een van de toetsen om een nummer van de CD te selecteren. Druk op de toets LIST REFRESH om de speellijsten van de MP3-CD weer te geven. Houd een van de toetsen ingedrukt om snel vooruit of terug te spoelen.

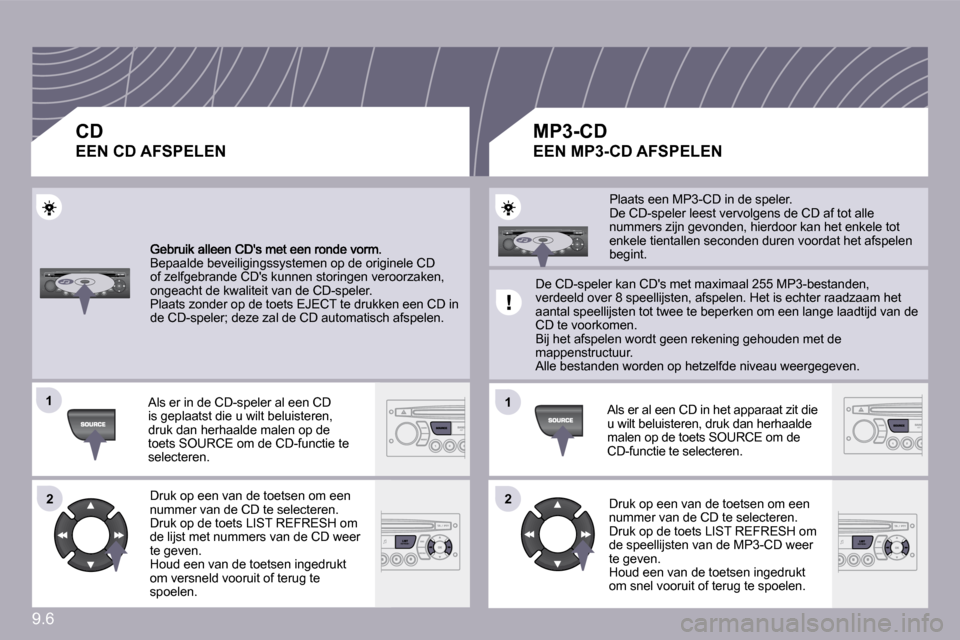

CD
E E N C D A F S P E L E N
M P 3 - C D
E E N M P 3 - C D A F S P E L E N
