Cambiar un fusible
CAMBIAR UN FUSIBLE

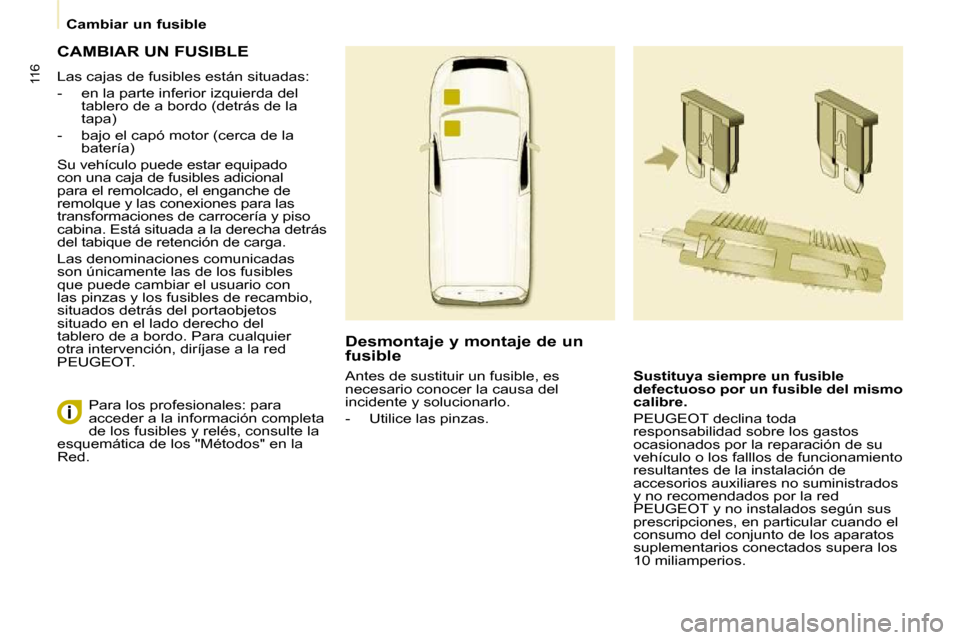

Las cajas de fusibles están situadas:
- en la parte inferior izquierda del tablero de a bordo (detrás de la
tapa)
- bajo el capó motor (cerca de la batería)
Su vehículo puede estar equipado
con una caja de fusibles adicional
para el remolcado, el enganche de
remolque y las conexiones para las
transformaciones de carrocería y piso
cabina. Está situada a la derecha detrás
del tabique de retención de carga.
Las denominaciones comunicadas
son únicamente las de los fusibles
que puede cambiar el usuario con
las pinzas y los fusibles de recambio,
situados detrás del portaobjetos
situado en el lado derecho del
tablero de a bordo. Para cualquier
otra intervención, diríjase a la red
PEUGEOT. Desmontaje y montaje de un
fusible

Sustituya siempre un fusible
defectuoso por un fusible del mismo
calibre.
PEUGEOT declina toda
responsabilidad sobre los gastos
ocasionados por la reparación de su
vehículo o los falllos de funcionamiento
resultantes de la instalación de
accesorios auxiliares no suministrados
y no recomendados por la red
PEUGEOT y no instalados según sus
prescripciones, en particular cuando el
consumo del conjunto de los aparatos
suplementarios conectados supera los
10 miliamperios.
Para los profesionales: para
acceder a la información completa
de los fusibles y relés, consulte la
esquemática de los "Métodos" en la
Red. Antes de sustituir un fusible, es
necesario conocer la causa del
incidente y solucionarlo.
- Utilice las pinzas.

117
AYUDA RÁPIDA
7
Cambiar un fusible

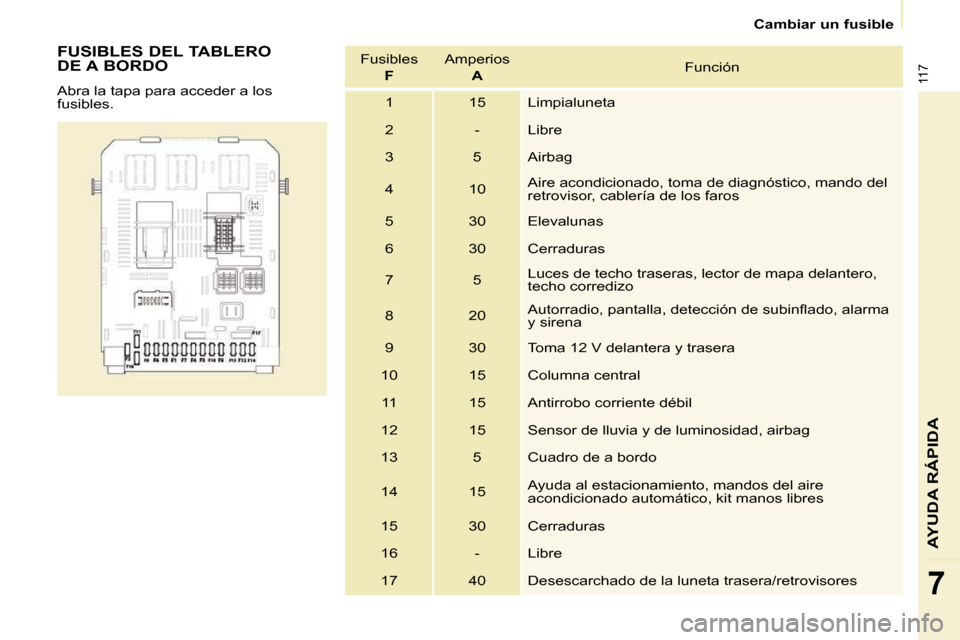

FUSIBLES DEL TABLERO
DE A BORDO
Abra la tapa para acceder a los
fusibles. Fusibles

F Amperios

A Función
1 15 Limpialuneta
2 - Libre
3 5 Airbag
4 10 Aire acondicionado, toma de diagnóstico, mando del
retrovisor, cablería de los faros
5 30 Elevalunas
6 30 Cerraduras
7 5 Luces de techo traseras, lector de mapa delantero,
techo corredizo
8 20 Autorradio, pantalla, detección de subinfl ado, alarma
y sirena
9 30 Toma 12 V delantera y trasera
10 15 Columna central 11 15 Antirrobo corriente débil
12 15 Sensor de lluvia y de luminosidad, airbag
13 5 Cuadro de a bordo
14 15 Ayuda al estacionamiento, mandos del aire
acondicionado automático, kit manos libres
15 30 Cerraduras
16 - Libre
17 40 Desescarchado de la luneta trasera/retrovisores

118
Cambiar un fusible

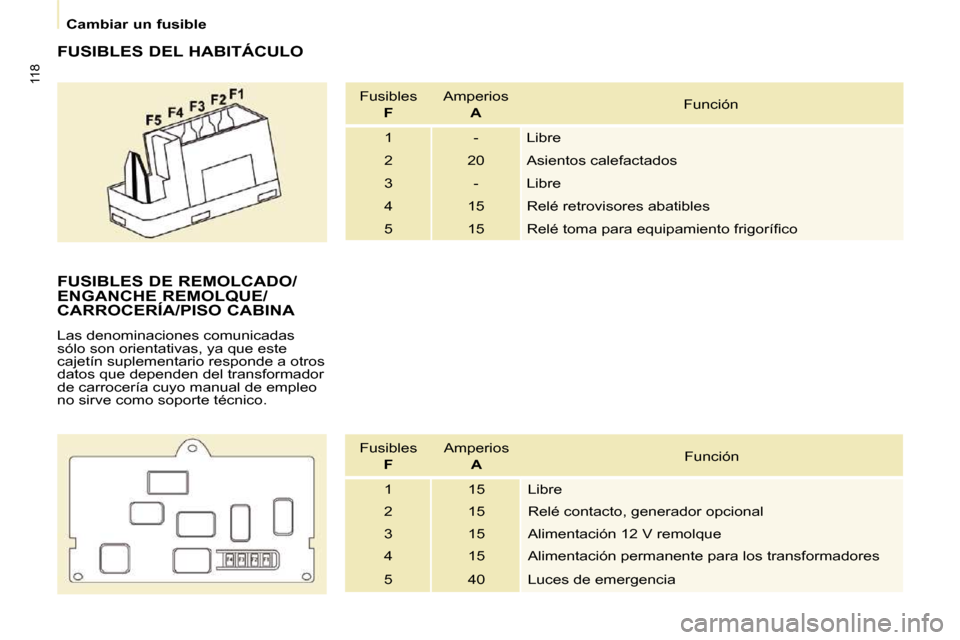

FUSIBLES DEL HABITÁCULO Fusibles
F Amperios

A Función
1 - Libre
2 20 Asientos calefactados
3 - Libre
4 15 Relé retrovisores abatibles
5 15 Relé toma para equipamiento frigorífi co
FUSIBLES DE REMOLCADO/
ENGANCHE REMOLQUE/
CARROCERÍA/PISO CABINA
Las denominaciones comunicadas
sólo son orientativas, ya que este
cajetín suplementario responde a otros
datos que dependen del transformador
de carrocería cuyo manual de empleo
no sirve como soporte técnico. Fusibles
F Amperios

A Función
1 15 Libre
2 15 Relé contacto, generador opcional
3 15 Alimentación 12 V remolque
4 15 Alimentación permanente para los transformadores
5 40 Luces de emergencia

119
AYUDA RÁPIDA
7
Cambiar un fusible
FUSIBLES BAJO EL CAPÓ
MOTOR
Después de abrir el capó,
desenganche y bascule el cajetín para
acceder a los fusibles. Fusibles

F Amperios

A Función
1 20 Control motor
2 15 Claxon
3 10 Bomba de lavaparabrisas y lavaluneta
4 20 Bomba de lavafaros
5 15 Órganos del motor
6 10 Sensor de ángulo del volante, ESP
7 10 Contactor de stop, contactor de embrague
8 25 Motor de arranque
9 10 Motor de regulación de altura de los faros, caja de
gestión de parque
10 30 Órganos motor
11 40 Libre
12 30 Limpiaparabrisas
13 40 Caja de servicio inteligente
14 30 Bomba
15 10 Luz de carretera derecha
16 10 Luz de carretera izquierda
17 15 Luz de cruce derecha
18 15 Luz de cruce izquierda

120
Cambiar una escobilla del limpiaparabrisas
Puesta en posición especial de
las escobillas delanteras
- Menos de un minuto después de haber quitado el contacto, accione
el mando limpiaparabrisas hacia
abajo para posicionar las escobillas
a lo largo de los montantes del
parabrisas (posición especial). Sustitución de una escobilla
delantera
- Levante el brazo.
- Suelte la escobilla y desmóntela.
- Monte la nueva escobilla.
- Abata los brazos.
Para guardar las escobillas, ponga
el contacto y accione el mando del
limpiaparabrisas. Sustitución de una escobilla trasera
- Levante el brazo, después suelte la
escobilla y desmóntela.
- Monte la nueva escobilla y abata el brazo.

121
AYUDA RÁPIDA
7
Remolcar su vehículo
Sin elevación (con las cuatro
ruedas en el suelo)
Siempre debe utilizar una barra de
remolcado.
REMOLCADO Por la parte delantera
- Suelte la tapa, presionando en la parte inferior de la misma.
- Enrosque la anilla amovible de remolcado hasta el tope.
Por la parte trasera
- Suelte la tapa sirviéndose de una moneda o de la parte plana de la
anilla de remolcado.
- Enrosque la anilla amovible de remolcado hasta el tope. Al remolcar con el motor parado,
no hay asistencia de frenada ni de
dirección.
Con elevación (2 ruedas en el
suelo únicamente)
Es preferible levantar el vehículo con
un útil de elevación profesional.
La anilla de remolcado está en la caja
de herramientas, situada debajo del
asiento derecho.

Vehículos con caja de velocidades
mecánica (versión diesel)
En los vehículos equipados con
caja de velocidades mecánica, es
necesario que la palanca de cambios
esté en punto muerto. No respetar
esta particularidad puede con llevar
el deterioro de algunos órganos del
sistema de frenos y la ausencia de
asistencia a la frenada al arrancar el
motor.

122

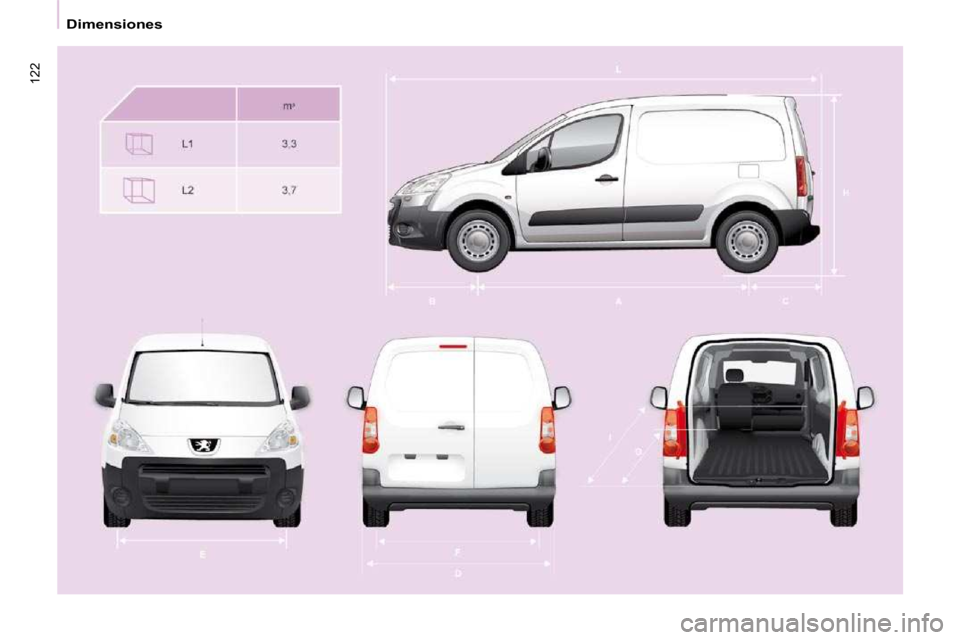

Dimensiones

123
Dimensiones

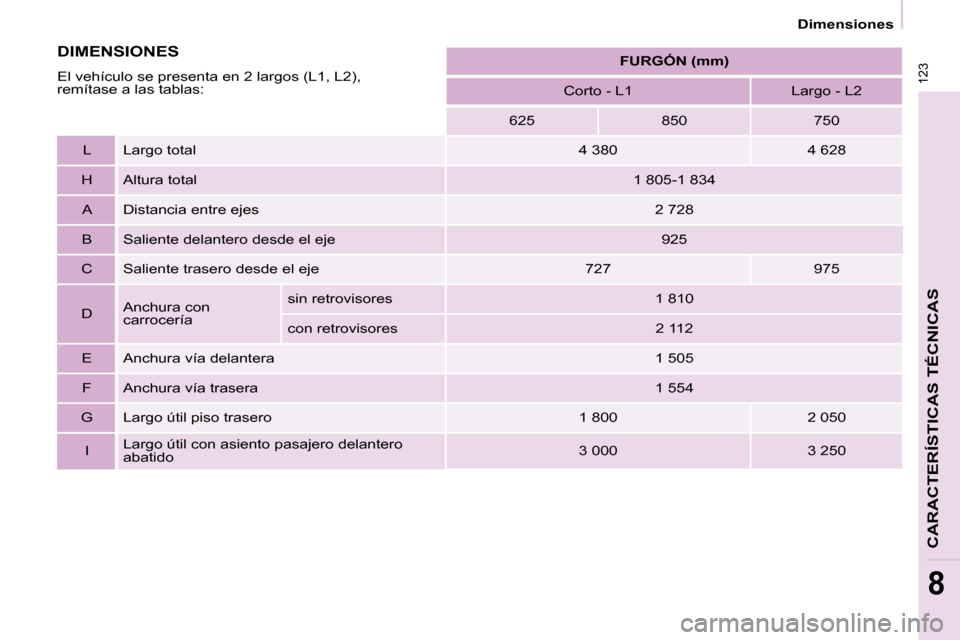

CARACTERÍSTICAS TÉCNICAS
8

FURGÓN (mm)
Corto - L1 Largo - L2
625 850 750
L Largo total 4 380 4 628
H Altura total 1 805-1 834
A Distancia entre ejes 2 728
B Saliente delantero desde el eje 925
C Saliente trasero desde el eje 727 975
D Anchura con
carrocería sin retrovisores
1 810
con retrovisores 2 112
E Anchura vía delantera 1 505
F Anchura vía trasera 1 554
G Largo útil piso trasero 1 800 2 050
I Largo útil con asiento pasajero delantero
abatido 3 000 3 250
DIMENSIONES DIMENSIONES
El vehículo se presenta en 2 largos (L1, L2),
remítase a las tablas:

124
Dimensiones

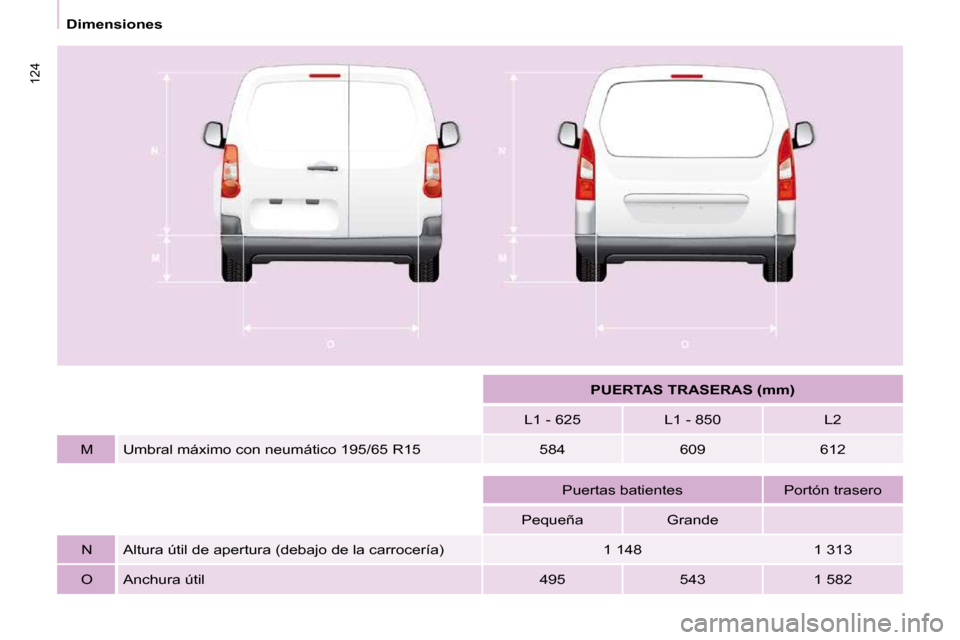

PUERTAS TRASERAS (mm)
L1 - 625 L1 - 850 L2
M Umbral máximo con neumático 195/65 R15 584 609 612

Puertas batientes Portón trasero
Pequeña Grande
N Altura útil de apertura (debajo de la carrocería) 1 14 8 1 313
O Anchura útil 495 543 1 582

Dimensiones
CARACTERÍSTICAS TÉCNICAS
8

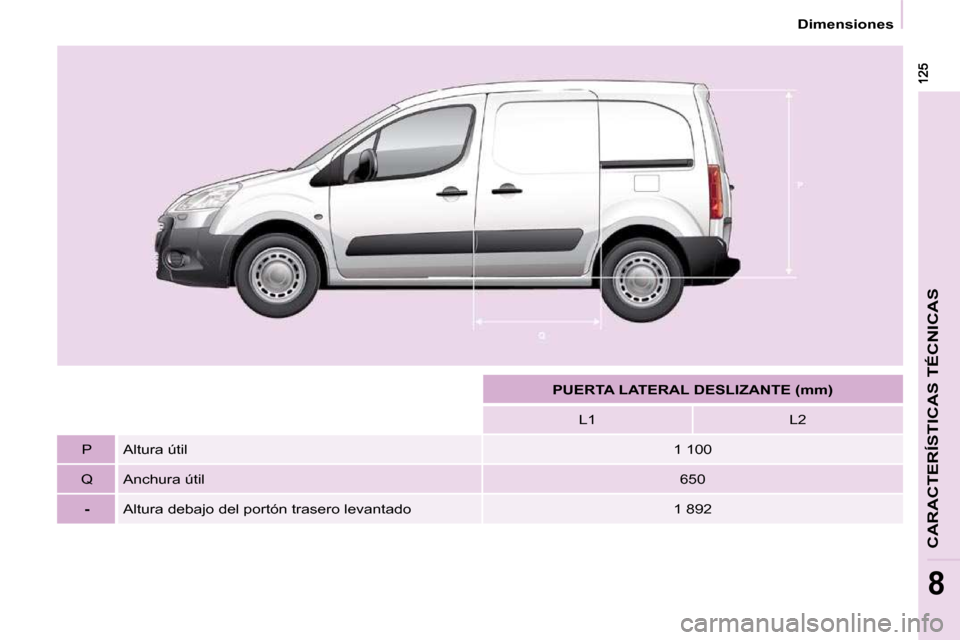

PUERTA LATERAL DESLIZANTE (mm)
L1 L2
P Altura útil 1 100
Q Anchura útil 650
- Altura debajo del portón trasero levantado 1 892
