Peugeot Partner 2010 Ägarmanual (in Swedish)

116

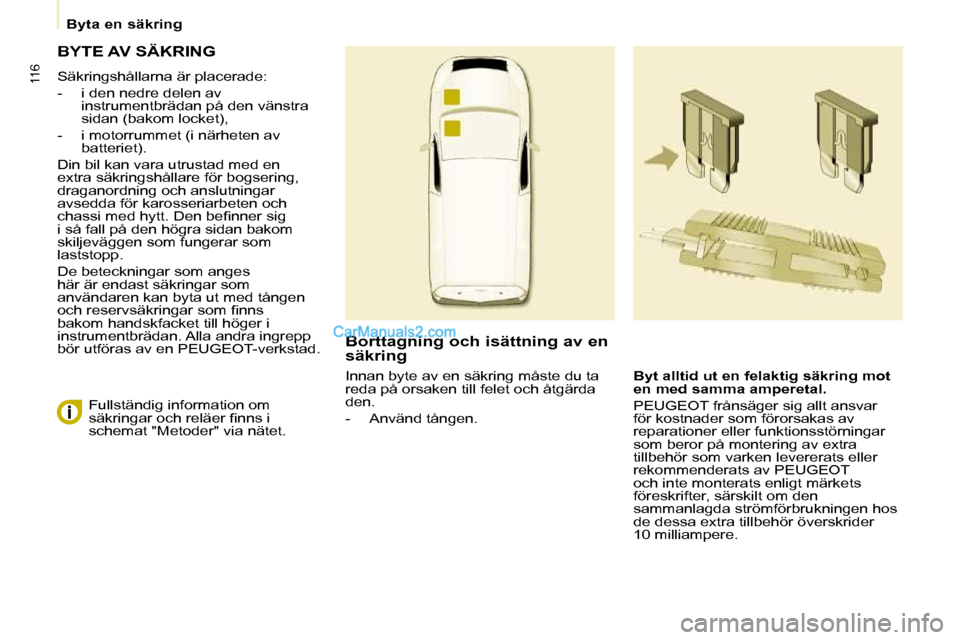

Byta en säkring
BYTE AV SÄKRING
Säkringshållarna är placerade:
- i den nedre delen av instrumentbrädan på den vänstra
sidan (bakom locket),
- i motorrummet (i närheten av batteriet).
Din bil kan vara utrustad med en
extra säkringshållare för bogsering,
draganordning och anslutningar
avsedda för karosseriarbeten och
chassi med hytt. Den befi nner sig
i så fall på den högra sidan bakom
skiljeväggen som fungerar som
laststopp.
De beteckningar som anges
här är endast säkringar som
användaren kan byta ut med tången
och reservsäkringar som fi nns
bakom handskfacket till höger i
instrumentbrädan. Alla andra ingrepp
bör utföras av en PEUGEOT-verkstad. Borttagning och isättning av en
säkring

Byt alltid ut en felaktig säkring mot
en med samma amperetal.
PEUGEOT frånsäger sig allt ansvar
för kostnader som förorsakas av
reparationer eller funktionsstörningar
som beror på montering av extra
tillbehör som varken levererats eller
rekommenderats av PEUGEOT
och inte monterats enligt märkets
föreskrifter, särskilt om den
sammanlagda strömförbrukningen hos
de dessa extra tillbehör överskrider
10 milliampere.
Fullständig information om
säkringar och reläer fi nns i
schemat "Metoder" via nätet.
Innan byte av en säkring måste du ta
reda på orsaken till felet och åtgärda
den.
- Använd tången.

117
SNABB HJÄLP
7
Byta en säkring
SÄKRINGAR I
INSTRUMENTBRÄDAN
Fäll ned locket för att komma åt
säkringarna. Säkringar

F Amperetal

A Säkrad funktion
1 15 Bakrutetorkare
2 - Används ej
3 5 Krockkudde
4 10 Luftkonditionering, diagnosuttag, styrning av
backspegel, strålkastarhöjd
5 30 Fönsterhissar
6 30 Lås
7 5 Taklampa bak, kartläsarlampa fram, tak
8 20 Bilradio, skärm, däcktrycksvarnare, larm och siren
9 30 12 V uttag fram och bak
10 15 Mittpelare
11 15 Tändlås med lågström
12 15 Regn- och ljussensor, airbagsystem
13 5 Instrumenttavla
14 15 Parkeringshjälp, reglage för automatisk
luftkonditionering, handsfreeutrustning
15 30 Lås
16 - Används ej
17 40 Avfrostning bakruta/backspeglar

118
Byta en säkring
SÄKRINGAR I KUPEN Säkringar
F Amperetal

A Säkrad funktion
1 - Används ej
2 20 Eluppvärmda säten
3 - Används ej
4 15 Relä infällbara backspeglar
5 15 Relä uttag för kylbox
SÄKRINGAR FÖR BOGSERING/
DRAGANORDNING/
KAROSSERIARBETEN/CHASSI
MED HYTT
De beteckningar som anges
här ges som exempel, för den
extra säkringshållaren motsvarar
andra uppgifter som beror på
karosseritillverkaren. Säkringar
F Amperetal

A Säkrad funktion
1 15 Används ej
2 15 Relä kontakt, extra generator
3 15 12 V strömmatning till släpvagn
4 15 Permanent strömmatning till transformatorer
5 40 Varningsblinkers

119
SNABB HJÄLP
7
Byta en säkring
SÄKRINGAR I MOTORRUMMET
Öppna motorhuven, ta loss och fäll
ned säkringshållaren, för att komma åt
säkringarna. Säkringar

F Amperetal

A Säkrad funktion
1 20 Motorkontroll
2 15 Signalhorn
3 10 Pump till vindrute- och bakrutespolare
4 20 Pump till strålkastarspolare
5 15 Motororgan
6 10 Rattvinkelgivare, ESP
7 10 Bromskontakt, kopplingskontakt
8 25 Startmotor
9 10 Motor strålkastarhöjd, styrbox parkering
10 30 Motororgan
11 40 Används ej
12 30 Torkare
13 40 Intelligent styrbox
14 30 Pump
15 10 Helljus, höger
16 10 Helljus, vänster
17 15 Halvljus, höger
18 15 Halvljus, vänster

120
Byta ett torkarblad
Placering av vindrutetorkarens
blad i speciellt läge
- Inom en minut efter frånslagning av tändningen, för torkarspaken
nedåt, så att bladen placeras längs
vindrutestolparna (speciellt läge). Byte av ett blad fram
- Lyft upp armen.
- Ta loss bladet och ta bort det.
- Montera det nya bladet.
- Fäll ned armen.
Slå på tändningen och manövrera
spaken så att vindrutetorkarens blad
förs till viloläge. Byte av ett blad bak
- Lyft upp armen, ta loss bladet.
- Montera det nya bladet och fäll ned
armen.
BYTE AV VINDRUTETORKARENS BLAD

121
SNABB HJÄLP
7
Bli bogserad
Utan upplyftning (står på 4 hjul)
I detta fall skall en bogseringsstång
användas.
BLI BOGSERAD Framifrån
- lossa täckplåten genom att trycka på dess nedre del,
- skruva in den borttagbara bogseröglan mot stopp.
Bakifrån
- lossa täckplåten,
- skruva in den borttagbara bogseröglan så mycket det går. Vid bogsering med avstängd
motor har bilen varken broms-
eller styrservo.
Med upplyfta hjul (står på 2 hjul)
Bilen skall helst lyftas upp med
lyftredskap som används av yrkesfolk.
Bogseröglan fi nns i verktygsväskan
under det högra sätet.
Bilar med mekanisk växellåda
(dieselmotor)
I bilar med mekanisk växellåda måste
man ha växelspaken i neutralläge.
Underlåtenhet att följa denna regel
kan leda till att vissa komponenter
i bromssystemet skadas och att
bromsservo saknas då motorn startas
på nytt.

122
Bilens mått

123
Bilens mått
TEKNISKA DATA
8


SKÅPBIL (mm)
Kort - L1 Lång - L2
625 850 750
L Totallängd 4 380 4 628
H Totalhöjd 1 805-1 834
A Hjulavstånd 2 728
B Överhäng fram 925
C Överhäng bak 727 975
D Bredd på plåt utan backspeglar 1 810
med backspeglar 2 112
E Hjulvidd fram 1 505
F Hjulvidd bak 1 554
G Nyttig längd bakre golv 1 800 2 050
I Nyttig längd med frampassagerarens säte
nedfällt 3 000 3 250 DIMENSIONER DIMENSIONER
Bilen fi nns i 2 längder (L1, L2) och 2 höjder (H1, H2),
vilket framgår av tabellerna:

124
Bilens mått

BAKDÖRRAR (mm)
L1 - 625 L1 - 850 L2
M Max. tröskel med däck 195/65 R15 584 609 612


Svängdörrar Lucka
Liten Stor

N Nyttohöjd för öppning (under plåt) 1 148 1 313
O Bredd 495 543 1 582

Bilens mått
TEKNISKA DATA
8

SIDOSKJUTDÖRR (mm)
L1 L2
P Nyttohöjd 1 100
Q Nyttobredd 650
- Höjd under lyft lucka 1 892
