Peugeot Partner 2012 Brukerhåndbok (in Norwegian)

Skifte et hjul

11 9
7

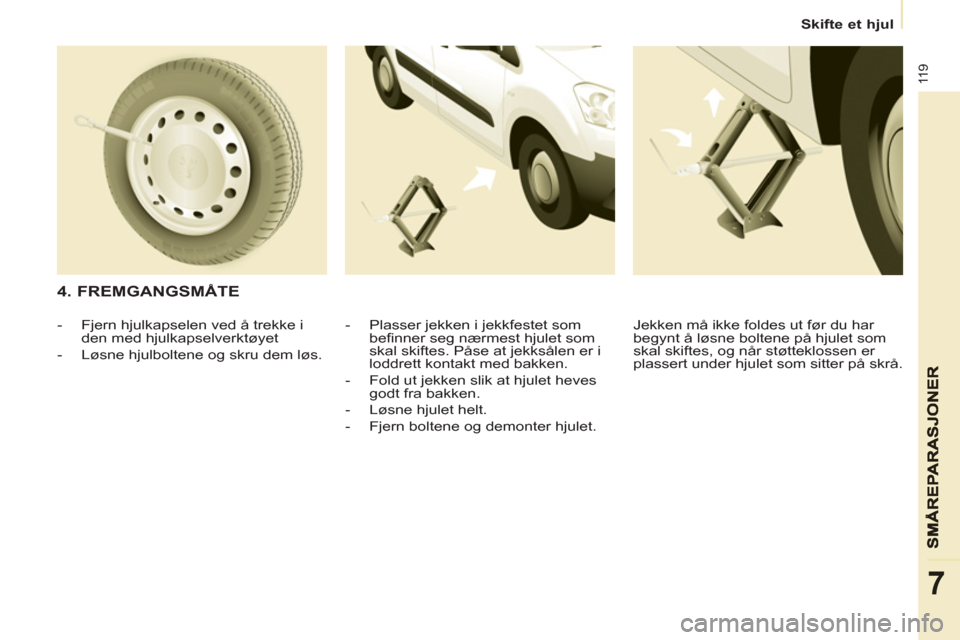

4. FREMGANGSMÃ…TE


- Plasser jekken i jekkfestet som
befinner seg nærmest hjulet som
skal skiftes. Påse at jekksålen er i
loddrett kontakt med bakken.

- Fold ut jekken slik at hjulet heves
godt fra bakken.

- Løsne hjulet helt.

- Fjern boltene og demonter hjulet.

- Fjern hjulkapselen ved å trekke i
den med hjulkapselverktøyet

- Løsne hjulboltene og skru dem løs. Jekken må ikke foldes ut før du har
begynt å løsne boltene på hjulet som
skal skiftes, og når støtteklossen er
plassert under hjulet som sitter på skrå.

Skifte et hjul

120
- Senk jekken slik at bilen føres helt
ned, og fjern deretter jekken.

- Trekk til boltene på nytt ved hjelp
av hjulsveiven, og blokker dem
uten å bruke kraft.

- Plasser hjulet som skal repareres i
holderen.
- Fest holderen i kroken, og hev
holderen med skruen og sveiven.

Legg deg aldri under en bil som
er løftet opp med en jekk (bruk
en garasjejekk). Bruk aldri en
muttertrekker i stedet for hjulnøkkel.

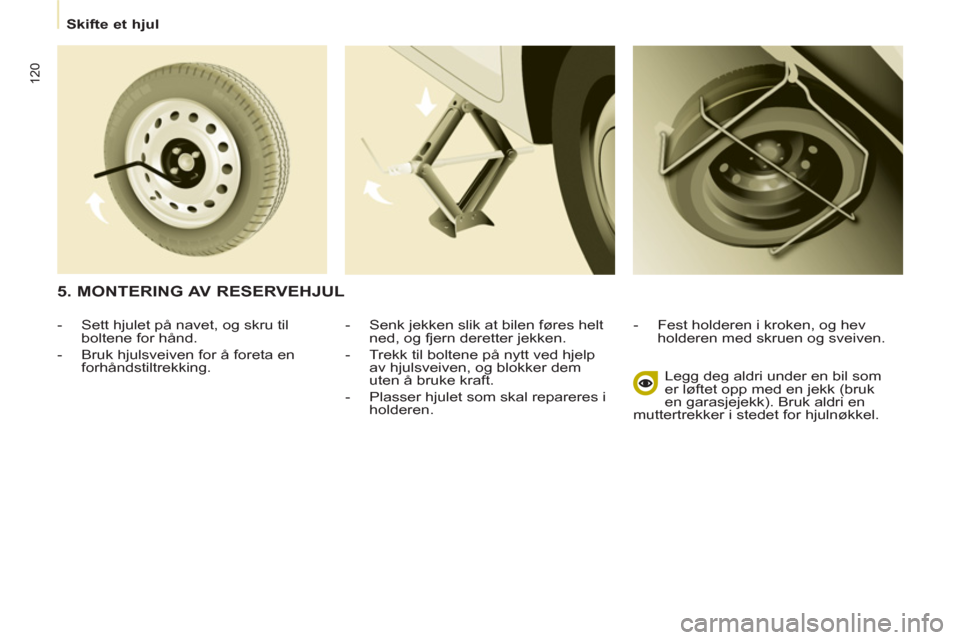

5. MONTERING AV RESERVEHJUL



- Sett hjulet på navet, og skru til
boltene for hånd.

- Bruk hjulsveiven for å foreta en
forhåndstiltrekking.

Snøskjerm

121
SM
Ã…REPARASJONER
7

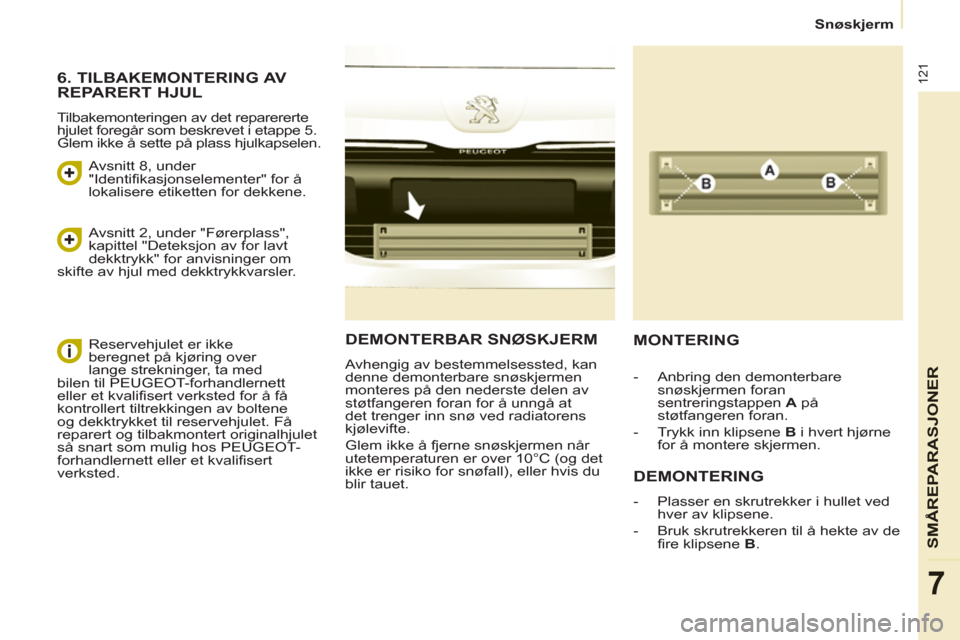

DEMONTERBAR SNØSKJERM

Avhengig av bestemmelsessted, kan
denne demonterbare snøskjermen
monteres på den nederste delen av
støtfangeren foran for å unngå at
det trenger inn snø ved radiatorens
kjølevifte.
Glem ikke å fjerne snøskjermen når
utetemperaturen er over 10°C (og det
ikke er risiko for snøfall), eller hvis du
blir tauet.

MONTERING

DEMONTERING



- Plasser en skrutrekker i hullet ved
hver av klipsene.

- Bruk skrutrekkeren til å hekte av de
fire klipsene B
.


- Anbring den demonterbare
snøskjermen foran
sentreringstappen A
på
støtfangeren foran.

- Trykk inn klipsene B
i hvert hjørne
for å montere skjermen.



6. TILBAKEMONTERING AV
REPARERT HJUL
Tilbakemonteringen av det reparererte
hjulet foregår som beskrevet i etappe 5.
Glem ikke å sette på plass hjulkapselen.
Avsnitt 8, under
"Identifikasjonselementer" for å
lokalisere etiketten for dekkene.
Avsnitt 2, under "Førerplass",
kapittel "Deteksjon av for lavt
dekktrykk" for anvisninger om
skifte av hjul med dekktrykkvarsler.

Reservehjulet er ikke
beregnet på kjøring over
lange strekninger, ta med
bilen til PEUGEOT-forhandlernett
eller et kvalifisert verksted for å få
kontrollert tiltrekkingen av boltene
og dekktrykket til reservehjulet. FÃ¥
reparert og tilbakmontert originalhjulet
så snart som mulig hos PEUGEOT-
forhandlernett eller et kvalifisert
verksted.

Kjettinger

122

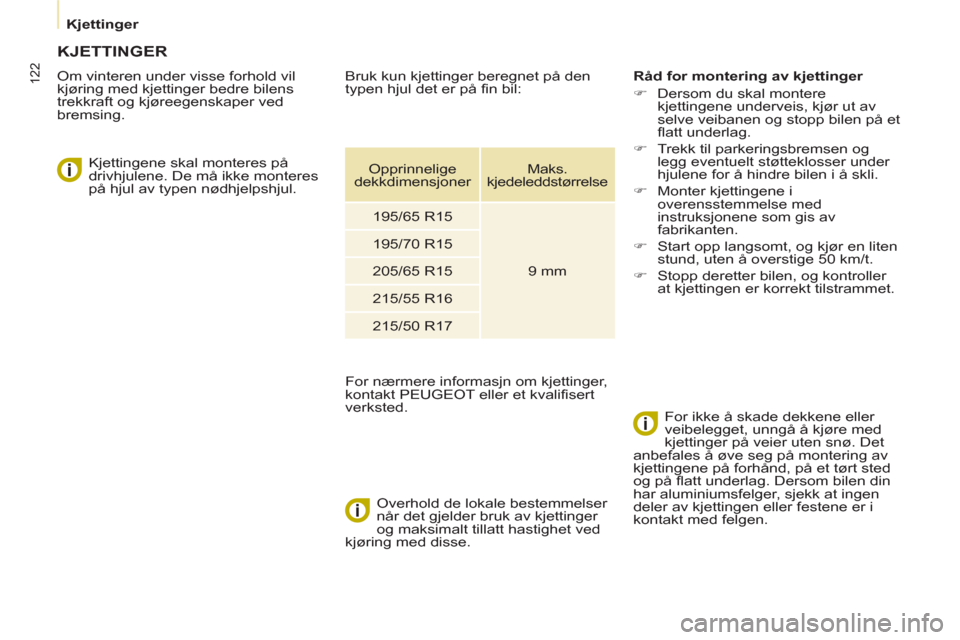

KJETTINGER


Om vinteren under visse forhold vil
kjøring med kjettinger bedre bilens
trekkraft og kjøreegenskaper ved
bremsing.

Kjettingene skal monteres på
drivhjulene. De må ikke monteres
på hjul av typen nødhjelpshjul.

Overhold de lokale bestemmelser
når det gjelder bruk av kjettinger
og maksimalt tillatt hastighet ved
kjøring med disse.
RÃ¥d for montering av kjettinger


)
Dersom du skal montere
kjettingene underveis, kjør ut av
selve veibanen og stopp bilen på et
flatt underlag.

)
Trekk til parkeringsbremsen og
legg eventuelt støtteklosser under
hjulene for å hindre bilen i å skli.

)
Monter kjettingene i
overensstemmelse med
instruksjonene som gis av
fabrikanten.

)
Start opp langsomt, og kjør en liten
stund, uten å overstige 50 km/t.

)
Stopp deretter bilen, og kontroller
at kjettingen er korrekt tilstrammet.


For ikke å skade dekkene eller
veibelegget, unngå å kjøre med
kjettinger på veier uten snø. Det
anbefales å øve seg på montering av
kjettingene på forhånd, på et tørt sted
og på flatt underlag. Dersom bilen din
har aluminiumsfelger, sjekk at ingen
deler av kjettingen eller festene er i
kontakt med felgen.


Bruk kun kjettinger beregnet på den
typen hjul det er på fin bil:

Opprinnelige
dekkdimensjoner
Maks.
kjedeleddstørrelse

195/65 R15

9 mm
195/70 R15

205/65 R15

215/55 R16

215/50 R17
For nærmere informasjn om kjettinger,
kontakt PEUGEOT eller et kvalifisert
verksted.

Skifte en lyspære

123
SM
Ã…REPARASJONER
7

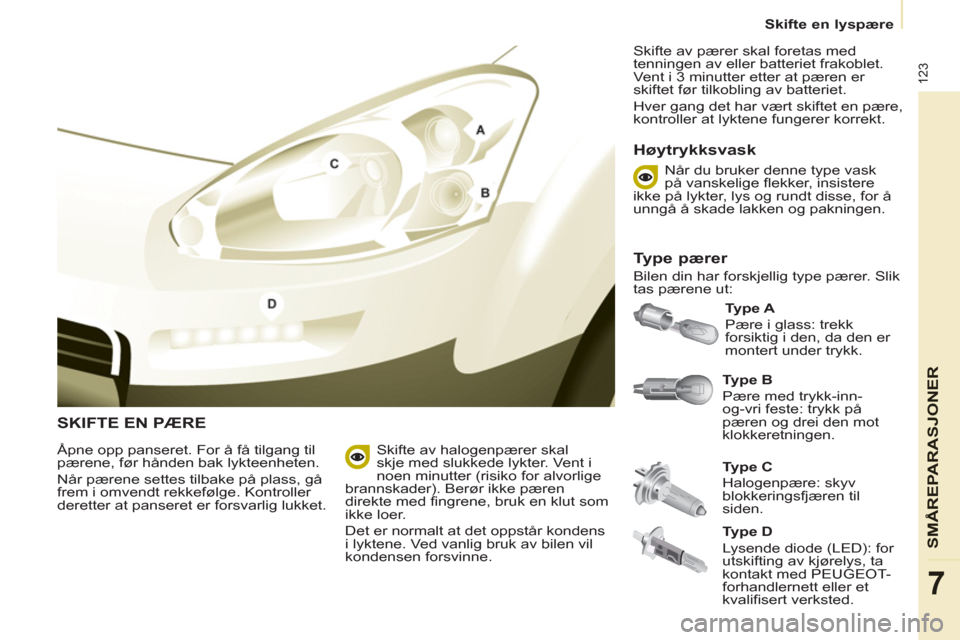

SKIFTE EN PÆRE




Type B

Pære med trykk-inn-
og-vri feste: trykk på
pæren og drei den mot
klokkeretningen.


Type A

Pære i glass: trekk
forsiktig i den, da den er
montert under trykk.

Åpne opp panseret. For å få tilgang til
pærene, før hånden bak lykteenheten.
Når pærene settes tilbake på plass, gå
frem i omvendt rekkefølge. Kontroller
deretter at panseret er forsvarlig lukket.


Type C

Halogenpære: skyv
blokkeringsfjæren til
siden.
Skifte av halogenpærer skal
skje med slukkede lykter. Vent i
noen minutter (risiko for alvorlige
brannskader). Berør ikke pæren
direkte med fingrene, bruk en klut som
ikke loer.
Det er normalt at det oppstår kondens
i lyktene. Ved vanlig bruk av bilen vil
kondensen forsvinne. Skifte av pærer skal foretas med
tenningen av eller batteriet frakoblet.
Vent i 3 minutter etter at pæren er
skiftet før tilkobling av batteriet.
Hver gang det har vært skiftet en pære,
kontroller at lyktene fungerer korrekt.


Høytrykksvask

Type pærer

Bilen din har forskjellig type pærer. Slik
tas pærene ut: Når du bruker denne type vask
på vanskelige flekker, insistere
ikke på lykter, lys og rundt disse, for å
unngå å skade lakken og pakningen.

Type D

Lysende diode (LED): for
utskifting av kjørelys, ta
kontakt med PEUGEOT-
forhandlernett eller et
kvalifisert verksted.

Skifte en lyspære

124


3.
Blinklys

Type B
, PY21W - 21W (gul
lyspære)


- Løft opp dekselet ved å trekke i
tungestykket i gummi.

- Drei pæreholderen en kvart
omdreining mot klokkeretningen.

- Fjern pæren ved å trykke lett
på den og ved å dreie den mot
klokkeretningen.

- Skift pæren.

- Kontroller at dekselet er forsvarlig
anbragt rundt hele for å sørge for
tetthet.
2.
Parklys

Ty p e A
, W5W - 5W


- Fjern dekselet ved å trekke i det
tilsvarende myke tungestykket i
gummi.

- Fjern pæren som er montert
under trykk ved å trekke i
kontakten.

- Skift pæren.

- PÃ¥se at dekselet er forsvarlig
på plass rundt hele kanten for
å være sikker på at systemet er
tett.

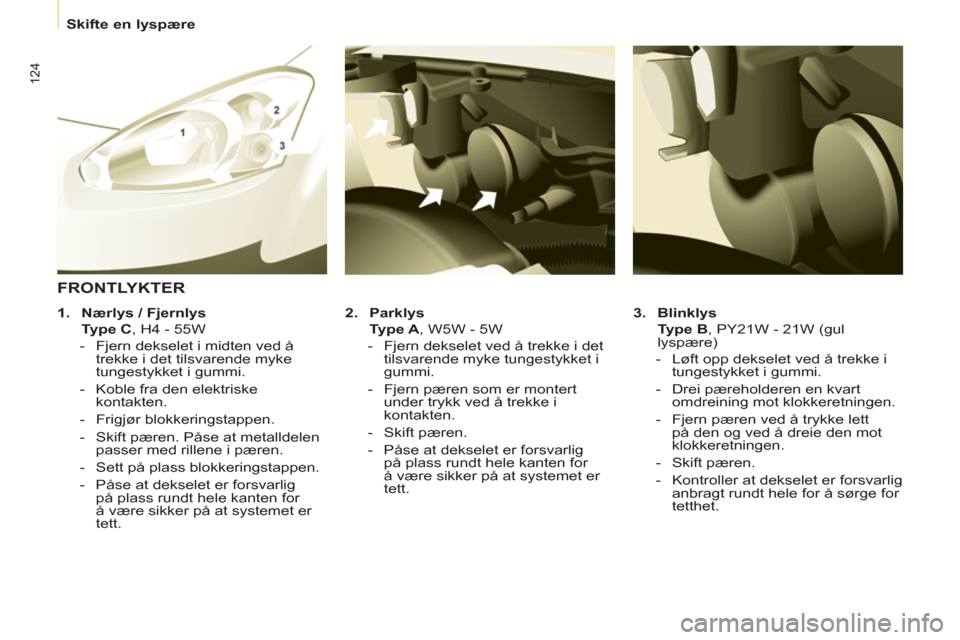

FRONTLYKTER



1.
Nærlys / Fjernlys

Type C
, H4 - 55W


- Fjern dekselet i midten ved å
trekke i det tilsvarende myke
tungestykket i gummi.

- Koble fra den elektriske
kontakten.

- Frigjør blokkeringstappen.

- Skift pæren. Påse at metalldelen
passer med rillene i pæren.

- Sett på plass blokkeringstappen.

- PÃ¥se at dekselet er forsvarlig
på plass rundt hele kanten for
å være sikker på at systemet er
tett.

Skifte en lyspære

125
7

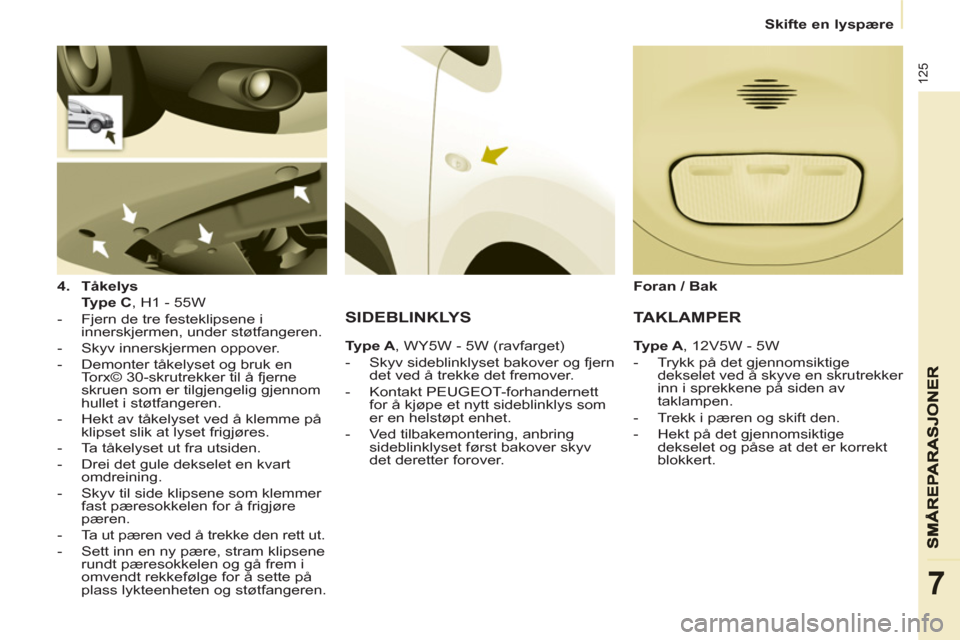

4.
TÃ¥kelys

Type C
, H1 - 55W


- Fjern de tre festeklipsene i
innerskjermen, under støtfangeren.

- Skyv innerskjermen oppover.

- Demonter tåkelyset og bruk en
Torx© 30-skrutrekker til å fjerne
skruen som er tilgjengelig gjennom
hullet i støtfangeren.

- Hekt av tåkelyset ved å klemme på
klipset slik at lyset frigjøres.

- Ta tåkelyset ut fra utsiden.

- Drei det gule dekselet en kvart
omdreining.

- Skyv til side klipsene som klemmer
fast pæresokkelen for å frigjøre
pæren.

- Ta ut pæren ved å trekke den rett ut.

- Sett inn en ny pære, stram klipsene
rundt pæresokkelen og gå frem i
omvendt rekkefølge for å sette på
plass lykteenheten og støtfangeren.



SIDEBLINKLYS


Ty p e A
, WY5W - 5W (ravfarget)


- Skyv sideblinklyset bakover og fjern
det ved å trekke det fremover.

- Kontakt PEUGEOT-forhandernett
for å kjøpe et nytt sideblinklys som
er en helstøpt enhet.

- Ved tilbakemontering, anbring
sideblinklyset først bakover skyv
det deretter forover.
Foran / Bak




TAKLAMPER


Type A
, 12V5W - 5W


- Trykk på det gjennomsiktige
dekselet ved å skyve en skrutrekker
inn i sprekkene på siden av
taklampen.

- Trekk i pæren og skift den.

- Hekt på det gjennomsiktige
dekselet og påse at det er korrekt
blokkert.

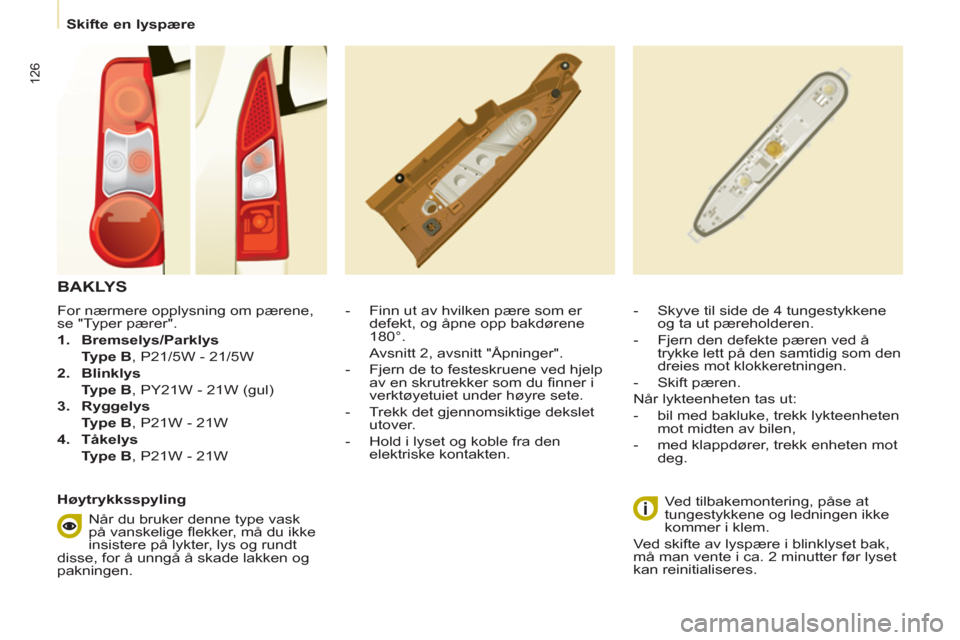

Skifte en lyspære

126


For nærmere opplysning om pærene,
se "Typer pærer".


1.
Bremselys/Parklys


Type B
, P21/5W - 21/5W

2.
Blinklys


Type B
, PY21W - 21W (gul)

3.
Ryggelys


Type B
, P21W - 21W

4.
TÃ¥kelys


Type B
, P21W - 21W


- Finn ut av hvilken pære som er
defekt, og åpne opp bakdørene
180°.
Avsnitt 2, avsnitt "Ã…pninger".

- Fjern de to festeskruene ved hjelp
av en skrutrekker som du finner i
verktøyetuiet under høyre sete.

- Trekk det gjennomsiktige dekslet
utover.

- Hold i lyset og koble fra den
elektriske kontakten.
- Skyve til side de 4 tungestykkene
og ta ut pæreholderen.

- Fjern den defekte pæren ved å
trykke lett på den samtidig som den
dreies mot klokkeretningen.

- Skift pæren.


NÃ¥r lykteenheten tas ut:


- bil med bakluke, trekk lykteenheten
mot midten av bilen,

- med klappdører, trekk enheten mot
deg.

Ved tilbakemontering, påse at
tungestykkene og ledningen ikke
kommer i klem.
Ved skifte av lyspære i blinklyset bak,
må man vente i ca. 2 minutter før lyset
kan reinitialiseres.


BAKLYS


Høytrykksspyling
NÃ¥r du bruker denne type vask
på vanskelige flekker, må du ikke
insistere på lykter, lys og rundt
disse, for å unngå å skade lakken og
pakningen.

Skifte en lyspære

127
7

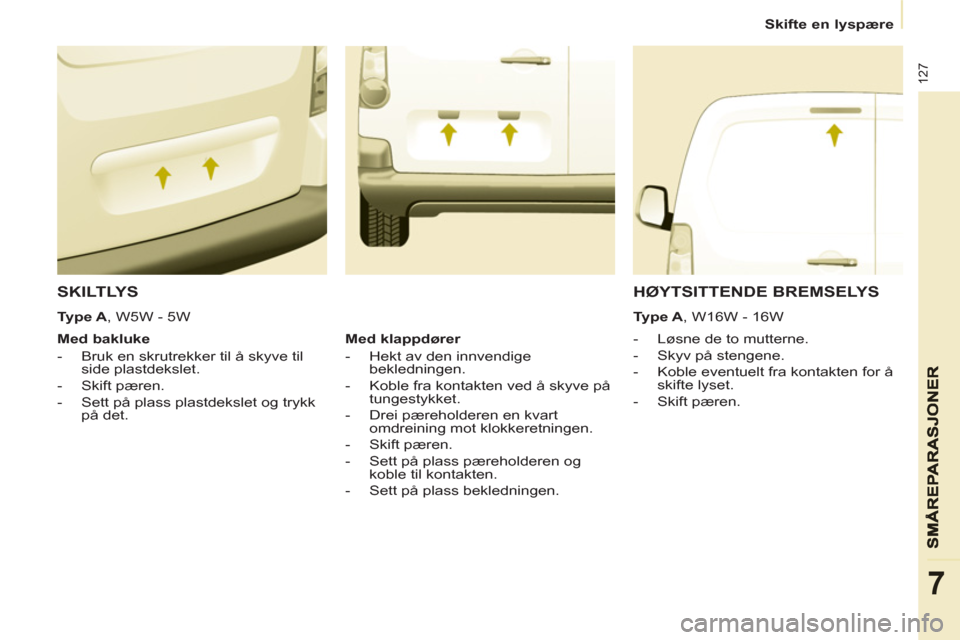

SKILTLYS




- Løsne de to mutterne.

- Skyv på stengene.

- Koble eventuelt fra kontakten for å
skifte lyset.

- Skift pæren.


Med bakluke


- Bruk en skrutrekker til å skyve til
side plastdekslet.

- Skift pæren.

- Sett på plass plastdekslet og trykk
på det.


HØYTSITTENDE BREMSELYS


Ty p e A, W16W - 16W

Med klappdører


- Hekt av den innvendige
bekledningen.

- Koble fra kontakten ved å skyve på
tungestykket.

- Drei pæreholderen en kvart
omdreining mot klokkeretningen.

- Skift pæren.

- Sett på plass pæreholderen og
koble til kontakten.

- Sett på plass bekledningen.



Type A
, W5W - 5W

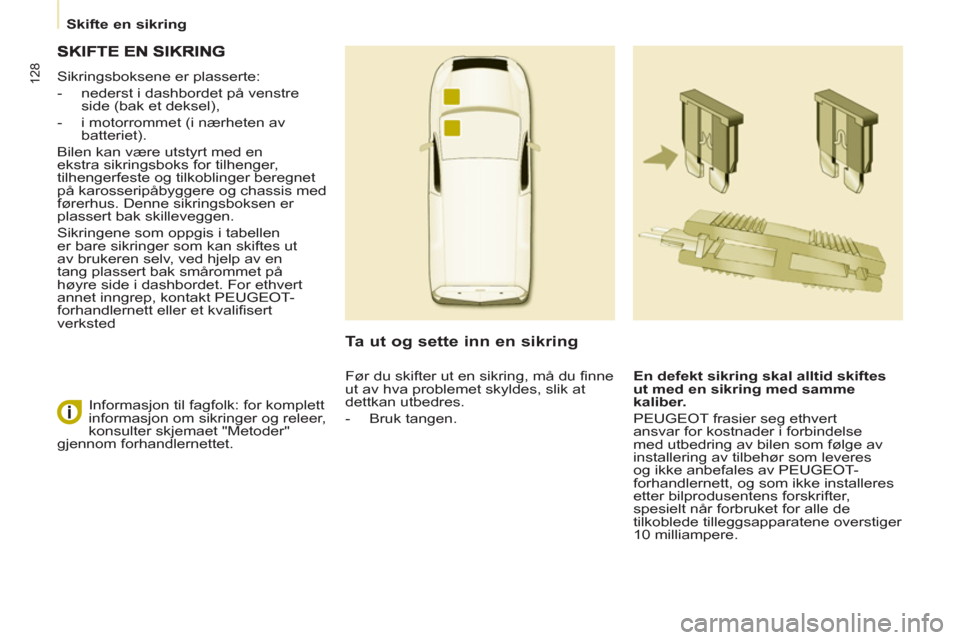

Skifte en sikring

128
Sikringsboksene er plasserte:


- nederst i dashbordet på venstre
side (bak et deksel),

- i motorrommet (i nærheten av
batteriet).
Bilen kan være utstyrt med en
ekstra sikringsboks for tilhenger,
tilhengerfeste og tilkoblinger beregnet
på karosseripåbyggere og chassis med
førerhus. Denne sikringsboksen er
plassert bak skilleveggen.
Sikringene som oppgis i tabellen
er bare sikringer som kan skiftes ut
av brukeren selv, ved hjelp av en
tang plassert bak smårommet på
høyre side i dashbordet. For ethvert
annet inngrep, kontakt PEUGEOT-
forhandlernett eller et kvalifisert
verksted


Ta ut og sette inn en sikring


En defekt sikring skal alltid skiftes
ut med en sikring med samme
kaliber.

PEUGEOT frasier seg ethvert
ansvar for kostnader i forbindelse
med utbedring av bilen som følge av
installering av tilbehør som leveres
og ikke anbefales av PEUGEOT-
forhandlernett, og som ikke installeres
etter bilprodusentens forskrifter,
spesielt når forbruket for alle de
tilkoblede tilleggsapparatene overstiger
10 milliampere. Informasjon til fagfolk: for komplett
informasjon om sikringer og releer,
konsulter skjemaet "Metoder"
gjennom forhandlernettet. Før du skifter ut en sikring, må du finne
ut av hva problemet skyldes, slik at
dettkan utbedres.


- Bruk tangen.
