Wymiana koła

11 9
7

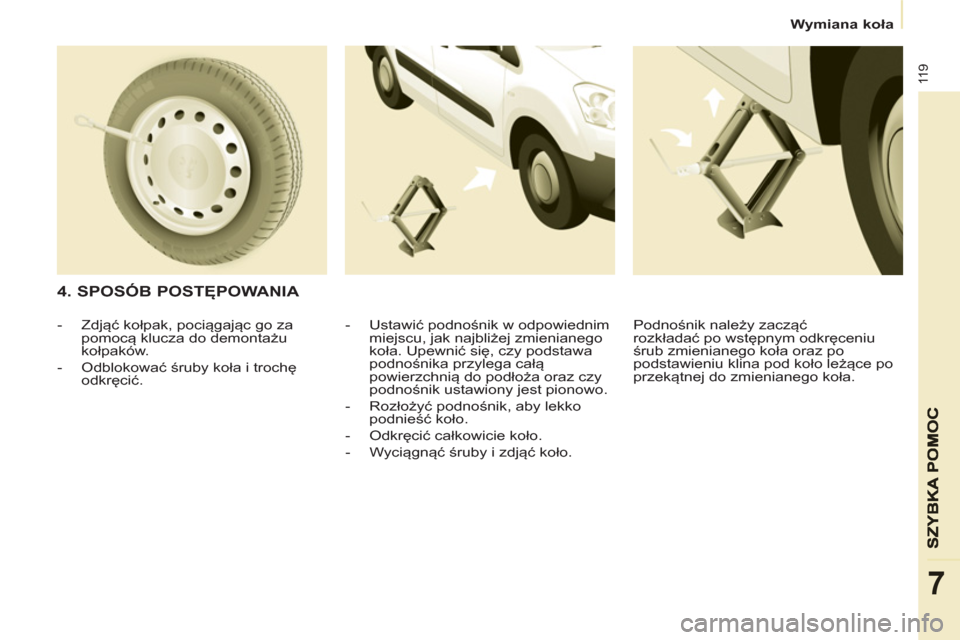

4. SPOSÓB POSTĘPOWANIA


- Ustawić podnośnik w odpowiednim
miejscu, jak najbliżej zmienianego
koła. Upewnić się, czy podstawa
podnośnika przylega całą
powierzchnią do podłoża oraz czy
podnośnik ustawiony jest pionowo.

- Rozłożyć podnośnik, aby lekko
podnieść koło.

- Odkręcić całkowicie koło.

- Wyciągnąć śruby i zdjąć koło.

- Zdjąć kołpak, pociągając go za
pomocą klucza do demontażu
kołpaków.

- Odblokować śruby koła i trochę

odkręcić. Podnośnik należy zacząć
rozkładać po wstępnym odkręceniu
śrub zmienianego koła oraz po
podstawieniu klina pod koło leżące po
przekątnej do zmienianego koła.

Wymiana koła

120


- Całkowicie opuścić samochód,
składając podnośnik, a następnie
wyjąć go.

- Dokręcić śruby za pomocą korby,
zablokować je, bez dociskania.

- Schować koło do naprawy w koszu.
- Zaczepić kosz i podnieść go za
pomocą śruby i korby.
Nigdy nie należy wchodzić pod
samochód oparty jedynie na
podnośniku (należy używać
podpórki). Nigdy nie używać wkrętaka
zamiast korby do demontażu kół.


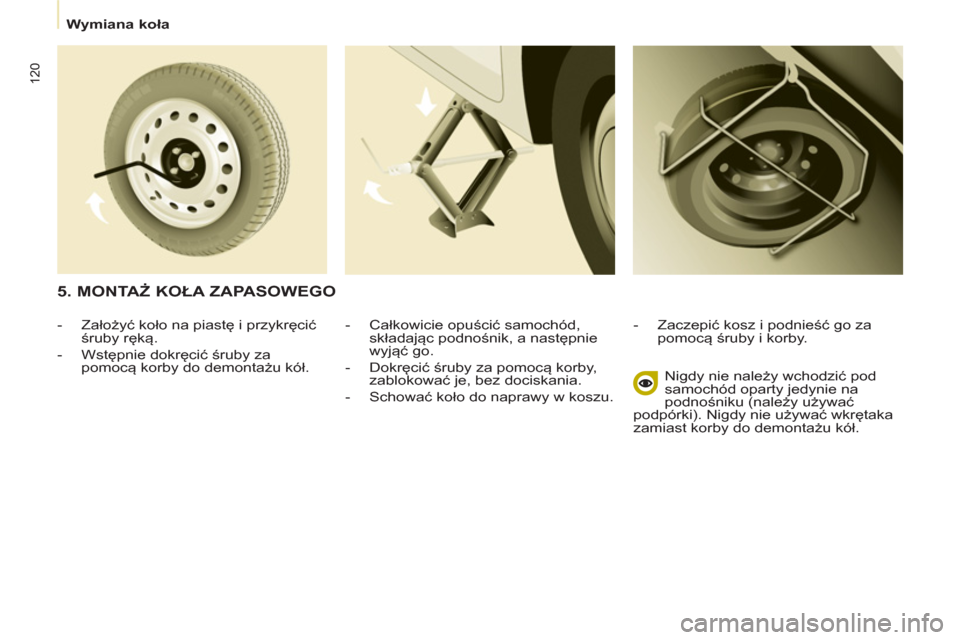

5. MONTAŻ KOŁA ZAPASOWEGO



- Założyć koło na piastę i przykręcić
śruby ręką.

- Wstępnie dokręcić śruby za
pomocą korby do demontażu kół.

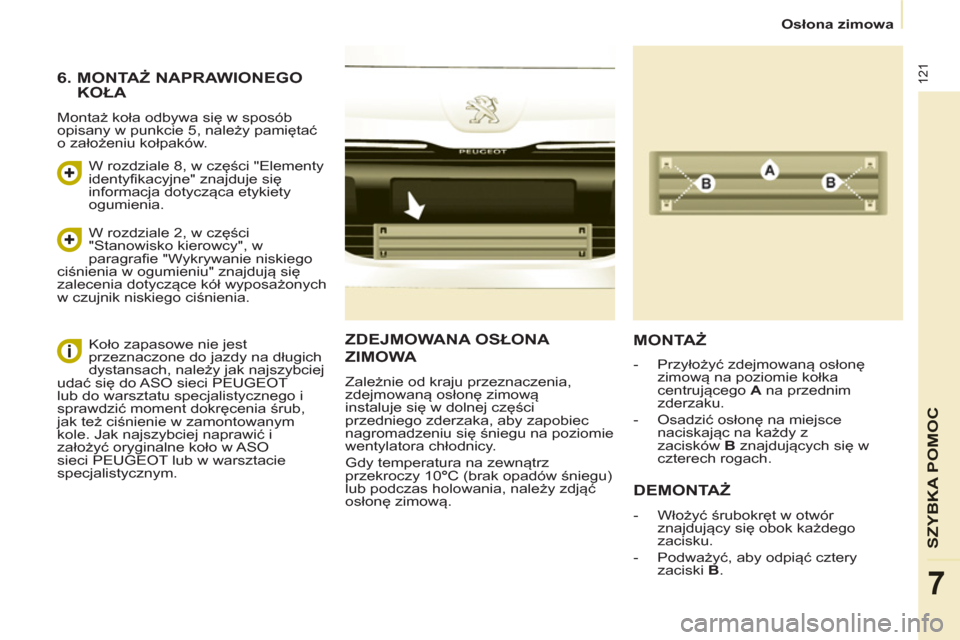

Osłona zimowa
121
SZYBKA POMO
C
7
ZDEJMOWANA OSŁONA
ZIMOW
A
Zależnie od kraju przeznaczenia,
zdejmowaną osłonę zimową
instaluje się w dolnej części
przedniego zderzaka, aby zapobiec
nagromadzeniu się śniegu na poziomie
wentylatora chłodnicy.
Gdy temperatura na zewnątrz
przekroczy 10 °
C (brak opadów śniegu)
lub podczas holowania, należy zdjąć
osłonę zimową.


MONTAŻ

DEMONTAŻ



- Włożyć śrubokręt w otwór
znajdujący się obok każdego
zacisku.

- Podważyć, aby odpiąć cztery
zaciski B
.


- Przyłożyć zdejmowaną osłonę
zimową na poziomie kołka
centrującego A
na przednim
zderzaku.

- Osadzić osłonę na miejsce
naciskając na każdy z
zacisków B
znajdujących się w
czterech rogach.



6. MONTAŻ NAPRAWIONEGO
KOŁA

Montaż koła odbywa się w sposób
opisany w punkcie 5, należy pamiętać
o założeniu kołpaków.

W rozdziale 8, w części "Elementy
identyfikacyjne" znajduje się
informacja dotycząca etykiety
ogumienia.
W rozdziale 2, w części
"Stanowisko kierowcy", w
paragrafie "Wykrywanie niskiego
ciśnienia w ogumieniu" znajdują się
zalecenia dotyczące kół wyposażonych
w czujnik niskiego ciśnienia.
Koło zapasowe nie jest
przeznaczone do jazdy na długich
dystansach, należy jak najszybciej
udać się do ASO sieci PEUGEOT
lub do warsztatu specjalistycznego i
sprawdzić moment dokręcenia śrub,
jak też ciśnienie w zamontowanym
kole. Jak najszybciej naprawić i
założyć oryginalne koło w ASO
sieci PEUGEOT lub w warsztacie
specjalistycznym.

Łañcuchy śniegowe

122

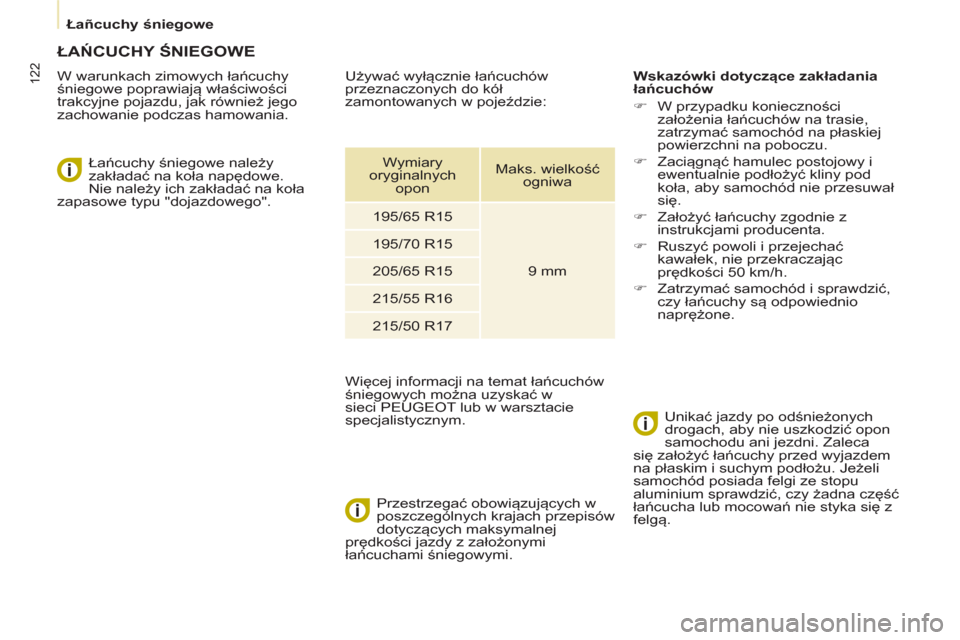

ŁAŃCUCHY ŚNIEGOWE


W warunkach zimowych łańcuchy
śniegowe poprawiają właściwości
trakcyjne pojazdu, jak również jego
zachowanie podczas hamowania.

Łańcuchy śniegowe należy
zakładać na koła napędowe.
Nie należy ich zakładać na koła
zapasowe typu "dojazdowego".

Przestrzegać obowiązujących w
poszczególnych krajach przepisów
dotyczących maksymalnej
prędkości jazdy z założonymi
łańcuchami śniegowymi.
Wskazówki dotyczące zakładania
łańcuchów


)
W przypadku konieczności
założenia łańcuchów na trasie,
zatrzymać
samochód na płaskiej
powierzchni na poboczu.

)
Zaciągnąć hamulec postojowy i
ewentualnie podłożyć kliny pod
koła, aby samochód nie przesuwał
się.

)
Założyć łańcuchy zgodnie z
instrukcjami producenta.

)
Ruszyć powoli i przejechać
kawałek, nie przekraczając
prędkości 50 km/h.

)
Zatrzymać samochód i sprawdzić,
czy łańcuchy są odpowiednio
naprężone.


Unikać jazdy po odśnieżonych
drogach, aby nie uszkodzić opon
samochodu ani jezdni. Zaleca
się założyć łańcuchy przed wyjazdem
na p
łaskim i suchym podłożu. Jeżeli
samochód posiada felgi ze stopu
aluminium sprawdzić, czy żadna część
łańcucha lub mocowań nie styka się z
felgą.


Używać wyłącznie łańcuchów
przeznaczonych do kół
zamontowanych w pojeździe:

Wymiary
oryginalnych
opon
Maks. wielkość
ogniwa

195/65 R15

9 mm
195/70 R15

205/65 R15

215/55 R16

215/50 R17
Więcej informacji na temat łańcuchów
śniegowych można uzyskać w
sieci PEUGEOT lub w warsztacie
specjalistycznym.

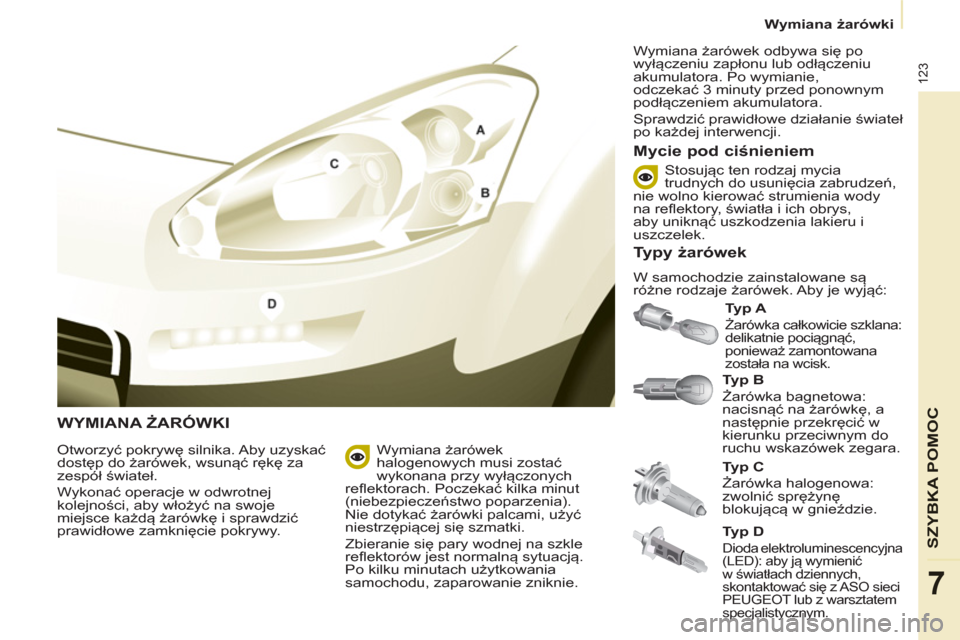

Wymiana żarówki

123
SZYBKA POMOC
7

WYMIANA ŻARÓWKI


Typ B

Żarówka bagnetowa:
nacisnąć na żarówkę, a
następnie przekręcić w
kierunku przeciwnym do
ruchu wskazówek zegara.
Typ A


Żarówka całkowicie szklana:
delikatnie pociągnąć,
ponieważ zamontowana
została na wcisk.


Otworzyć pokrywę silnika. Aby uzyskać
dostęp do żarówek, wsunąć rękę za
zespół świateł.
Wykonać operacje w odwrotnej
kolejności, aby włożyć na swoje
miejsce każdą żarówkę i sprawdzić
prawidłowe zamknięcie pokrywy.
Typ C

Żarówka halogenowa:
zwolnić sprężynę
blokującą w gnieździe.
Wymiana żarówek
halogenowych musi zostać
wykonana przy wyłączonych
reflektorach. Poczekać kilka minut
(niebezpieczeństwo poparzenia).
Nie dotykać żarówki palcami, użyć
niestrz
ępiącej się szmatki.
Zbieranie się pary wodnej na szkle
reflektorów jest normalną sytuacją.
Po kilku minutach użytkowania
samochodu, zaparowanie zniknie. Wymiana żarówek odbywa się po
wyłączeniu zapłonu lub odłączeniu
akumulatora. Po wymianie,
odczekać 3 minuty przed ponownym
podłączeniem akumulatora.
Sprawdzić prawidłowe działanie świateł
po każdej interwencji.


Mycie pod ciśnieniem

Typy żarówek

W samochodzie zainstalowane są
różne rodzaje żarówek. Aby je wyjąć: Stosując ten rodzaj mycia
trudnych do usunięcia zabrudzeń,
nie wolno kierować strumienia wody
na reflektory, światła i ich obrys,
aby uniknąć uszkodzenia lakieru i
uszczelek.

Typ D



Dioda elektroluminescencyjna
(LED): aby ją wymienić
w światłach dziennych,
skontaktować się z ASO sieci
PEUGEOT lub z warsztatem
specjalistycznym.

Wymiana żarówki

124


3.
Kierunkowskazy

Typ B
, PY21W - 21W
(bursztynowe)


- Zdjąć pokrywę, pociągając za
elastyczny gumowy występ.

- Obrócić oprawę żarówki o ćwierć
obrotu, w kierunku przeciwnym
do ruchu wskazówek zegara.

- Wyjąć żarówkę, delikatnie ją
wciskając i obracając w kierunku
przeciwnym do ruchu wskazówek
zegara.

- Wymienić żarówkę.

- Sprawdzić, czy pokrywa założona
jest prawidłowo i szczelnie
dolega na całym obwodzie.
2.
Światła pozycyjne

Ty p A
, W5W - 5W


- Zdjąć pokrywę, pociągają
c za
elastyczny gumowy występ.

- Wyciągnąć oprawę żarówki
włożonej na wcisk, pociągając za
złącze.

- Wymienić żarówkę.

- Sprawdzić prawidłowe ustawienie
pokrywy na całym obwodzie, w
celu zapewnienia szczelności.

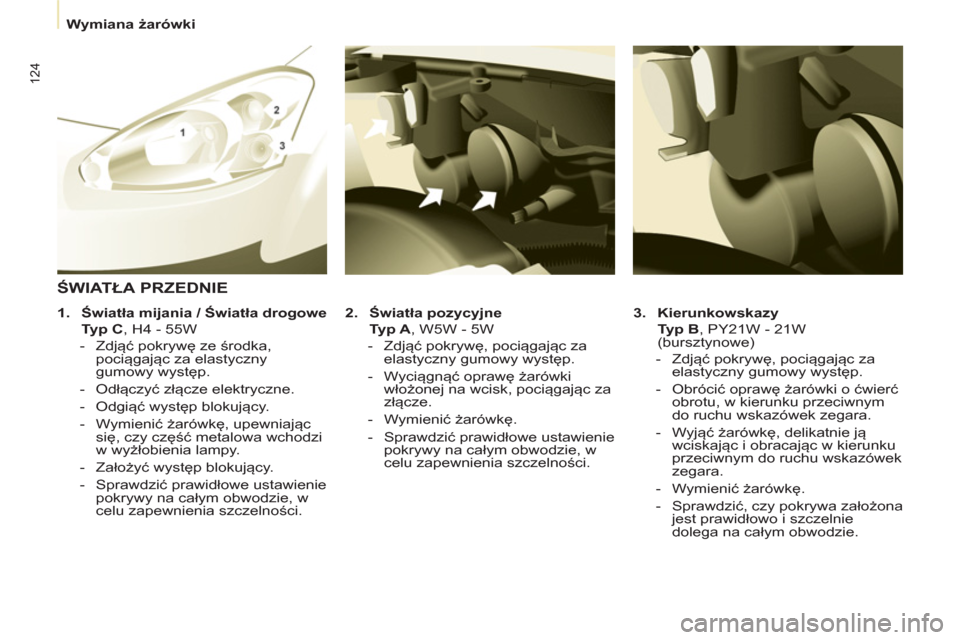

ŚWIATŁA PRZEDNIE



1.
Światła mijania / Światła drogowe



Typ C
, H4 - 55W


- Zdjąć pokrywę ze środka,
pociągając za elastyczny
gumowy występ.

- Odłączyć złącze elektryczne.

- Odgiąć występ blokujący.

- Wymienić żarówkę, upewniając
się, czy część metalowa wchodzi
w wyżłobienia lampy.

- Założyć występ blokujący.

- Sprawdzić prawidłowe ustawienie
pokrywy na całym obwodzie, w
celu zapewnienia szczelności.

Wymiana żarówki

125
7


4.
Reflektory przeciwmgłowe

Typ C
, H1 - 55W


- Wyjąć trzy zapinki i śrubę mocującą
osłonę przeciwbłotną, znajdujące się
pod zderzakiem.

- Odsunąć osłonę przeciwbłotną do
góry.

- Zdemontować reflektor, odkręcając za
pomocą śrubokręta Torx© 30 śrubę,
dostępną poprzez przewidziany do
tego otwór w zderzaku.

- Odpiąć reflektor przeciwmgłowy,
ściskając zapinkę mocującą.

- Wyciągnąć
reflektor na zewnątrz.

- Obrócić o ćwierć obrotu żółtą
pokrywę, aby otworzyć reflektor.

- Odchylić zapinki zaciskające z obu
stron stopkę żarówki.

- Wyjąć żarówkę, pociągając ją w osi.

- Założyć nową żarówkę, zapiąć zapinki
wokół stopki żarówki i wykonać
pozostałe czynności w odwrotnej
kolejności, aby zamontować reflektor i
zderzak.



BOCZNY KIERUNKOWSKAZ


Ty p A
, WY5W - 5W (bursztynowy)


- Przesunąć kierunkowskaz do tyłu i
wyjąć go, pociągając do przodu.

- Skontaktować się z siecią
PEUGEOT w celu zakupu nowego
kierunkowskazu, który jest
odrębnym elementem.

- Aby go zamontować, wsunąć
kierunkowskaz w kierunku tyłu i
przesunąć do przodu.
Przód / Tył




LAMPKI SUFITOWE


Typ A
, 12V5W - 5W


- Odpiąć przezroczystą osłonę,
wsuwając śrubokręt w szczelinę po
obu stronach lampki sufitowej.

- Pociągnąć i wymienić żarówkę.

- Zapiąć przezroczystą osłonę w
gnieździe i upewnić się, czy jest
dobrze zablokowana.

Wymiana żarówki

126


Więcej informacji na temat żarówek,
można przeczytać w części "Rodzaje
żarówek".


1.
Światła stop / światła pozycyjne


Typ B
, P21/5W - 21/5W

2.
Kierunkowskazy


Typ B
, PY21W - 21W
(bursztynowe)

3.
Światła cofania


Typ B
, P21W - 21W

4.
Światła przeciwmgłowe


Typ B
, P21W - 21W


- Odnaleźć uszkodzoną żarówkę, a
następnie otworzyć tylne drzwi o 180°.
Rozdział 2, część "Otwieranie".

- Wyjąć dwie śruby mocujące za
pomocą śrubokr
ęta, znajdującego
się w torbie z narzędziami pod
prawym fotelem.

- Od zewnątrz, pociągnąć zespół
świateł.

- Przytrzymując światło, odłączyć
złącze elektryczne.


- Odgiąć 4 występy, a następnie wyjąć
oprawę żarówki.

- Wyjąć uszkodzoną żarówkę delikatnie
ją wciskając i przekręcając w kierunku
przeciwnym do ruchu wskazówek
zegara.

- Wymienić żarówkę.


A
by wyciągnąć zespół świateł:


- w modelu z klapą bagażnika, należy
pociągnąć zespół do środka samochodu,

- w modelu z drzwiami skrzydłowymi
bagażnika, należy pociągnąć zespół do
siebie.



Przy montażu, należy prawidłowo
ustawić występy oraz przewód
zasilający, tak aby go nie
przycisnąć.
Po zmianie żarówki tylnego
kierunkowskazu, czas ponownego
uruchomienia wynosi ponad 2 minuty.


ŚWIATŁA TYLNE


Mycie pod ciśnieniem
Stosując ten rodzaj mycia
trudnych do usunięcia zabrudzeń,
nie wolno kierować strumienia
wody na reflektory, światła i ich obrys,
aby uniknąć uszkodzenia lakieru i
uszczelek.

Wymiana żarówki

127
7

OŚWIETLENIE TABLICY REJESTRACYJNEJ




- Odkręcić dwie nakrętki.

- Popchnąć trzpienie.

- W razie potrzeby, odłączyć złącze,
aby wyjąć oprawę żarówki.

- Wymienić żarówkę.


Klapa tylna


- Odchylić przezroczystą plastikową
osłonę za pomocą śrubokręta.

- Wymienić żarówkę.

- Założyć przezroczystą plastikową
obudowę i nacisnąć na nią.


TRZECIE ŚWIATŁO STOP


Ty p A
, W16W - 16W

Drzwi skrzydłowe


- Odpiąć wewnętrzną wykładzinę.

- Odłączyć złącze, odginając występ.

- Obrócić oprawę żarówki o ćwierć
obrotu w kierunku przeciwnym do
ruchu wskazówek zegara.

- Wymienić żarówkę.

- Założyć oprawę żarówki i
podłączyć złącze.

- Założyć wykładzinę.



Typ A
, W5W - 5W

Wymiana bezpiecznika

128
Skrzynki bezpieczników znajdują się:


- w dolnej części deski rozdzielczej
po lewej stronie (za pokrywą),

- pod pokrywą silnika (w pobliżu
akumulatora).
Jeżeli samochód jest w nią
wyposażony, dodatkowa skrzynka
bezpieczników obsługuje hak
holowniczy i połączenia dla nadwozi
przebudowywanych. Skrzynka znajduje
się po prawej stronie za przegrodą
ograniczającą przestrzeń ładunkową.
Opisano jedynie bezpieczniki,
które mogą być wymienione przez
użytkownika za pomocą szczypiec
znajdujących się za schowkiem w
desce rozdzielczej po prawej stronie.
Pozostałe bezpieczniki należy
wymieniać w ASO sieci PEUGEOT lub
w warsztacie specjalistycznym.

Wyjmowanie i wkładanie
bezpiecznika

Zawsze wymieniać uszkodzony
bezpiecznik na bezpiecznik o takim
samym natężeniu prądu.

PEUGEOT nie ponosi
odpowiedzialności za koszty związane
z naprawą samochodu lub usterką
spowodowaną montażem akcesoriów
dodatkowych, niedostarczonych,
niezalecanych przez sieć PEUGEOT
i instalowanych niezgodnie z
zaleceniami, szczególnie wtedy, gdy
pobór mocy wszystkich podłączonych
urządzeń dodatkowych przekracza
10 miliamperów. Informacja dla warsztatów
samochodowych: szczegółowe
informacje na temat
bezpieczników i przekaźników znajdują
się na schematach dostępnych w sieci
serwisowej. Przed wymianą bezpiecznika należy
poznać przyczynę usterki i ją usunąć.


- Użyć szczypiec.
