Peugeot Partner 2012 Instrukcja Obsługi (in Polish)

Przewożenie dzieci

99
BEZPIECZEŃSTWO
4


FOTELIKI DZIECIĘCE ZALECANE PRZEZ PEUGEOT

PEUGEOT proponuje pełną gamę atestowanych fotelików dziecięcych
mocowanych za pomocą trzypunktowych pasów bezpieczeństwa
:


Gru
pa 0+: od urodzenia do 13 kg







L1


"RÖMER Baby-Safe Plus"
Instaluje się tyłem do kierunku jazdy.


Grupy 2 i 3: od 15 do 36 kg



L4


"KLIPPAN Optima"
Od 6 roku życia (około 22 kg), tylko podstawka podwyższająca.

L5


"RÖMER KIDFIX"
Może być mocowany przy pomocy zaczepów ISOFIX pojazdu.
Dziecko jest przytrzymywane pasem bezpieczeństwa.

Przewożenie dzieci

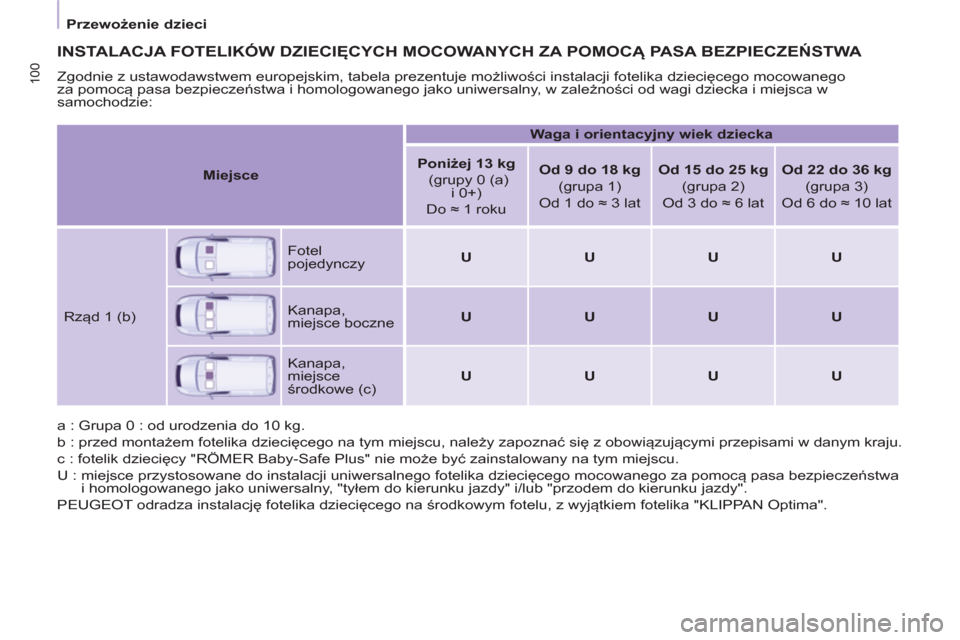

100

INSTALACJA FOTELIKÓW DZIECIĘCYCH MOCOWANYCH ZA POMOCĄ PASA BEZPIECZEŃSTWA

Zgodnie z ustawodawstwem europejskim, tabela prezentuje możliwości instalacji fotelika dziecięcego mocowanego
za pomocą pasa bezpieczeństwa i homologowanego jako uniwersalny, w zależności od wagi dziecka i miejsca w
samochodzie:
a : Grupa 0 : od urodzenia do 10 kg.
b : przed montażem fotelika dziecięcego na tym miejscu, należy zapoznać się z obowiązującymi przepisami w danym kraju.
c : fotelik dziecięcy "RÖMER Baby-Safe Plus" nie może być zainstalowany na tym miejscu.
U : miejsce przystosowane do instalacji uniwersalnego fotelika dziecięcego mocowanego za pomocą pasa bezpieczeństwa
i homologowanego jako uniwersalny, "tyłem do kierunku jazdy" i/lub "przodem do kierunku jazdy".
PEUGEOT odradza instalację fotelika dziecięcego na środkowym fotelu, z wyjątkiem fotelika "KLIPPAN Optima".

Miejsce



Waga i orientacyjny wiek dziecka




Poniżej 13 kg

(grupy 0 (a)
i 0+)
Do ≈ 1 roku

Od 9 do 18 kg

(grupa 1)
Od 1 do ≈ 3 lat

Od 15 do 25 kg

(grupa 2)
Od 3 do
≈ 6 lat

Od 22 do 36 kg

(grupa 3)
Od 6 do ≈ 10 lat

Rząd 1 (b)
Fotel
pojedynczy

U


U


U


U


Kanapa,
miejsce boczne

U


U


U


U


Kanapa,
miejsce
środkowe (c)

U


U


U


U

Przewożenie dzieci

101
BEZPIECZEŃSTWO
4

ZALECENIA DOTYCZĄCE
FOTELIKÓW DZIECIĘCYCH

Nieprawidłowa instalacja fotelika
dziecięcego w samochodzie nie
gwarantuje bezpieczeństwa dziecka w
przypadku kolizji.
Należy zapiąć pasy bezpieczeństwa
lub pasy fotelika dziecięcego,
ograniczając maksymalnie luz

względem ciała dziecka, nawet w
przypadku krótkich przejazdów.
Przy prawidłowo zainstalowanym
foteliku "przodem do kierunku jazdy",
oparcie fotelika powinno przylegać do
oparcia fotela nie dotykając przy tym
zagłówka.
W przypadku demontażu zagłówka,
należy go schować lub zabezpieczyć
w taki sposób, by w sytuacji nagłego
hamowania, nie stwarzał zagrożenia.
Dzieci poniżej 10 roku życia nie
mogą być przewożone na przednim
siedzeniu pasażera w położeniu
"przodem do kierunku jazdy", chyba
że tylne siedzenia są już zajęte przez
inne dzieci lub gdy tylne siedzenia
nie nadają się do użytku lub s
ą
zdemontowane.
Wyłączyć poduszkę powietrzną
pasażera w momencie instalacji
fotelika dziecięcego na przednim
siedzeniu w położeniu "tyłem do
kierunku jazdy".
W innym przypadku, dziecko byłoby
narażone na poważne obrażenia ciała
lub śmierć w momencie rozwinięcia się
poduszki powietrznej.
Dla zachowania bezpieczeństwa,
należy pamiętać, by nie zostawiać:


- dziecka/dzieci bez opieki w
samochodzie,

- dziecka lub zwierzęcia w
samochodzie na słońcu, przy
zamkniętych szybach,

- kluczy w zasięgu dzieci wewnątrz
samochodu.
Aby zapobiec przypadkowemu
otworzeniu drzwi, należy włączyć
mechanizm "Bezpieczeństwo dzieci".

Szyb tylnych nie należy otwierać
bardziej niż o jedną trzecią.
Aby osłonić małe dziecko przed
promieniami słonecznymi, należy
założyć na tylne szyby żaluzje boczne.


Instalacja podstawki
podwyższającej

Część piersiowa pasa bezpieczeństwa
powinna spoczywać na ramionach
dziecka, nie dotykając szyi.
Należy upewnić się, czy część
brzuszna pasa bezpieczeństwa
spoczywa na udach dziecka.
PEUGEOT zaleca stosowanie
podstawek podwyższających wraz
z oparciem, wyposażonych w
prowadnicę pasa na poziomie ramion.

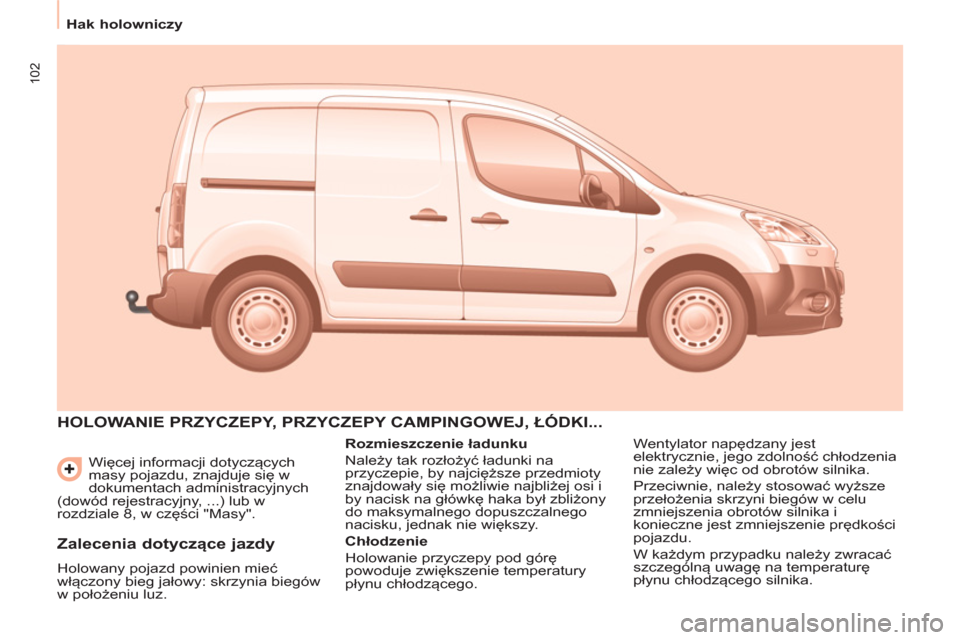

102


Hak holowniczy

Więcej informacji dotyczących
masy pojazdu, znajduje się w
dokumentach administracyjnych
(dowód rejestracyjny, ...) lub w
rozdziale 8, w części "Masy".

HOLOWANIE PRZYCZEPY, PRZYCZEPY CAMPINGOWEJ, ŁÓDKI...


Rozmieszczenie ładunku

Należy tak rozłożyć ładunki na
przyczepie, by najcięższe przedmioty
znajdowały się możliwie najbliżej osi i
by nacisk na główkę haka był zbliżony
do maksymalnego dopuszczalnego
nacisku, jednak nie większy.

Chłodzenie

Holowanie przyczepy pod górę
powoduje zwiększenie temperatury
płynu chłodzącego. Wentylator napędzany jest
elektrycznie, jego zdolność chłodzenia
nie zależy więc od obrotów silnika.
Przeciwnie, należy stosować wyższe
przełożenia skrzyni biegów w celu
zmniejszenia obrotów silnika i
konieczne jest zmniejszenie prędkości
pojazdu.
W każdym przypadku należy zwracać
szczególn
ą uwagę na temperaturę
płynu chłodzącego silnika.


Zalecenia dotyczące jazdy

Holowany pojazd powinien mieć
włączony bieg jałowy: skrzynia biegów
w położeniu luz.

103


Hak holowniczy

AKCESORI
A
5


Wskazówki praktyczne

W szczególnych przypadkach, podczas
holowania w wyjątkowo trudnych
warunkach (maksymalne obciążenie
holowane na wzniesieniu w wysokiej
temperaturze otoczenia), silnik
automatycznie ogranicza swoją moc.
W takim przypadku, automatyczne
wyłączenie klimatyzacji umożliwia
odzyskanie mocy silnika.

Ogumienie

Sprawdzić ciśnienie w ogumieniu
holującego pojazdu (patrz rozdział 8 w
części "Elementy identyfikacyjne") i
przyczepy, przestrzegając przy tym
zalecanych wartości ciśnienia. Rozdział 6, część "Poziomy
płynów". W razie zapalenia się
kontrolki temperatury płynu
chłodzącego, należy jak
najszybciej zatrzymać pojazd
i wyłączyć silnik.

Hamulce

Podczas holowania wydłuża się
droga hamowania. Należy jechać z
umiarkowaną prędkością, redukować
biegi w odpowiednim czasie, hamować
progresywnie.


Hak holowniczy

Zalecamy stosowanie oryginalnych
haków holowniczych i wiązek
PEUGEOTA, które przeszły testy
wytrzymałościowe dostosowane
do konstrukcji samochodu; ich
montaż należy powierzyć ASO sieci
PEUGEOT.
W przypadku montażu poza
siecią PEUGEOTA, montaż musi
być wykonany bezwzględnie z
wykorzystaniem istniejącego
wyposażenia elektrycznego z
tyłu samochodu oraz zgodnie z
zaleceniami producenta.
Zgodnie z ogólnymi zaleceniami
opisanymi powyżej, zwracamy
Państwa uwagę na niebezpieczeństwo
związane z montażem haka
lub wyposażenia elektrycznego
nieposiadającego referencji
Automobiles PEUGEOT. Montaż
może spowodować usterkę
elektroniki samochodu. Przed ich
montażem, należy skontaktować się z
producentem.


AKCESORIA

Wszystkie akcesoria i części
zamiene zostały przetestowane,
spełniają wymagania dotyczące
niezawodności i bezpieczeństwa
oraz są przystosowane do Państwa
samochodu. W ofercie znajduje
się duży wybór akcesoriów i części
zamiennych.
Gama wyposażenia profesjonalnego
Katalog akcesoriów zawiera różne
wyposażenie, takie jak:
Ograniczniki ładunku (wszystkie
rodzaje).
Rolki załadunkowe.
Hak holowniczy, wiązka elektryczna
haka holowniczego: hak holowniczy
wymaga bezwzględnie montażu w
ASO sieci PEUGEOT.
Przegrody i kratki oddzielające,
podłoga zabezpieczająca z drewna
gładkiego i antypoślizgowego.
Kratki zabezpieczające.


Wiatr boczny

Wrażliwość na wiatr boczny jest
zwiększona. Należy prowadzić
pojazd elastycznie i z umiarkowaną
pr
ędkością.
ABS/ESC

Systemy ABS lub ESC działają jedynie
w samochodzie, a nie w przyczepie.

Pomoc przy parkowaniu tyłem

W przypadku jazdy z przyczepą
system pomocy jest wyłączony.

Dostępna jest również inna gama,
obejmująca komfort, akcesoria
turystyczne i akcesoria do konserwacji:

Wyposażenie

104


Alarm antywłamaniowy, znakowanie
szyb, apteczka, kamizelka odblaskowa,
pomoc w parkowaniu przodem i
tyłem, trójkąt ostrzegawczy, śruby
przeciwkradzieżowe do felg ze stopu
lekkiego...

Kompatybilne pokrowce na siedzenia
przednie wyposażone w poduszki
powietrzne, kanapa, dywanik gumowy,
dywanik wykładzinowy, łańcuchy
śniegowe, żaluzja, bagażnik rowerowy
na pokrywę bagażnika,....

Radioodtwarzacze, zestaw
głośnomówiący, głośniki, zmieniarka
CD, nawigacja, USB Box, zestaw
wideo... Aby nie blokować przestrzeni pod
pedałami:


- należy prawidłowo zamocować
dywanik i mocowania,

- nigdy nie kłaść jednego dywanika
na drugim.

Bez względu na osprzęt audio i
telematyczny dostępny na rynku,
uwarunkowania techniczne związane
z montażem tego typu urządzeń
wymagają uwzglę
dnienia parametrów
danego osprzętu oraz ich zgodności z
seryjnym wyposażeniem samochodu.
Szczegółowe informacje na ten
temat można uzyskać w ASO sieci
PEUGEOT.
Maksymalne obciążenie pałąków
dachowych


- Galeria dachowa: 120 kg.

- Pałąki poprzeczne na dachu: 100 kg.

- Pałąki poprzeczne na relingach
wzdłużnych: 75 kg.


Instalacja nadajników
radiokomunikacyjnych
Przed instalacją nadajników
radiokomunikacyjnych stanowiących
wyposażenie dodatkowe, z użyciem
zewnętrznej anteny samochodowej,
zalecamy skontaktować się z
przedstawicielem marki PEUGEOT.
W sieci PEUGEOT można uzyskać
dane techniczne nadajników (zakres
częstotliwości, maksymalna moc
wyjściowa, pozycja anteny, specjalne
warunki instalacji), które mogą zostać
zamontowane, zgodnie z Dyrektywą o
Kompatybilności Elektromagnetycznej
Sprzętu Samochodowego
(2004/104/WE).

Przednie osłony przeciwbłotne, tylne
osłony przeciwbłotne, felgi
aluminiowe 15/17- calowe, wykładzina
nadkoli, kierownica pokryta skórą, ...

Płyn do spryskiwacza szyb, produkty
do czyszczenia i konserwacji pojazdu
wewnątrz i na zewnątrz, zapasowe
żarówki, ...
Montaż wyposażenia lub
akcesoriów elektrycznych
niezatwierdzonych przez
Automobiles PEUGEOT może
spowodować usterkę elektroniki
Państwa samochodu. Aby tego
uniknąć, proponujemy zwrócenie
się do przedstawiciela marki, który
przedstawi gamę wyposażenia
lub akcesoriów dostosowanych do
Państwa samochodu.
W zależności od kraju przeznaczenia,
kamizelki odblaskowe, trójkąty
ostrzegawcze, zapasowe żarówki
są obowiązkowym wyposażeniem
pojazdu.

Moduł telematyczny "Active Fleet
Data"
Podłączony bezpośrednio do serca
samochodu (sieci multipleksowej:
"Full CAN"), moduł telematyczny
umożliwia poprzez funkcję "klucz w
dłoni" wysyłanie w czasie rzeczywistym
informacji typu:


- przebieg kilometrów,

- liczba kilometrów pozostałych do
następnego przeglądu,

- alarmy i usterki (poziom oleju,
poziom płynu chłodzącego,
temperatura oleju, temperatura
płynu chłodzącego itp.).
Zarządzający "Flotami" mogą dzięki
temu, zwiększyć kontrolę nad
samochodami firmowymi.
W zależności od kraju, skontaktować
się z ASO sieci PEUGEOT, aby
uzyskać szczegółowe informacje.

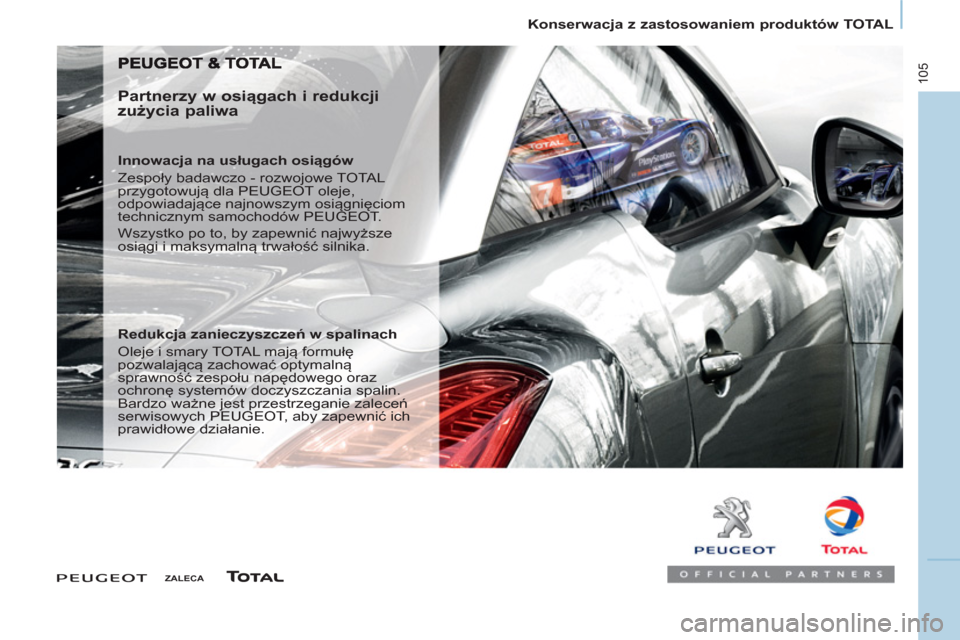

Konserwacja z zastosowaniem produktów TOTAL

105


ZALECA





Partnerzy w osiągach i redukcji
zużycia paliwa


Innowacja na usługach osiągów
Zespoły badawczo - rozwojowe TOTAL
przygotowują dla PEUGEOT oleje,
odpowiadające najnowszym osiągnięciom
technicznym samochodów PEUGEOT.
Wszystko po to, by zapewnić najwyższe
osiągi i maksymalną trwałość silnika.

Redukcja zanieczyszczeń w spalinach
Oleje i smary TOTAL mają formułę
pozwalającą zachować optymalną
sprawność zespołu napędowego oraz
ochronę systemów doczyszczania spalin.
Bardzo ważne jest przestrzeganie zaleceń
serwisowych PEUGEOT, aby zapewnić ich
prawidłowe działanie.

106


Otwieranie pokrywy silnika




OTWIERANIE POKRYWY SILNIKA

Podpórka pokrywy silnika

Zamocować podpórkę w gnieździe,
zaznaczonym na blasze po lewej
stronie samochodu, aby utrzymać
pokrywę w otwartym położeniu.
Przed zamknięciem pokrywy, wpiąć
podpórkę na swoje miejsce, bez
dużego nacisku.


Od zewnątrz

Podnieść lekko pokrywę i wsunąć pod
spód rękę, dłonią do dołu, aby dostać
się do łopatki.
Popchnąć ręką łopatkę w lewo.
Otworzyć pokrywę.


Od wewnątrz

Pociągnąć do siebie dźwignię,
znajdującą się pod deską rozdzielczą.
Pokrywa silnika jest odryglowana.


Zamykanie

Opuścić pokrywę i puścić ją w końcowej
fazie. Sprawdzić zablokowanie pokrywy.
Nie otwierać pokrywy przy silnym
wietrze.

Pod pokrywą silnika

107
KONTROL
E
6


SILNIK BENZYNOWY




1.
Zbiornik spryskiwacza przedniej
szyby.

2.
Skrzynka bezpieczników.

3.
Zbiornik płynu chłodzącego silnika.

4.
Zbiornik płynu hamulcowego i do
sprzęgła.

5.
Filtr powietrza.

6.
Ręczny wskaźnik poziomu oleju.

7.
Wlew oleju silnikowego.

8.
Zbiornik płynu układu
kierowniczego ze wspomaganiem.


Końcówki akumulatora:
+ Punkt metalowy dodatni.
- Punkt metalowy ujemny (masa). Podczas wykonywania czynności pod
pokrywą silnika należy być bardzo
ostrożnym.

Pod pokrywą silnika

108


SILNIK DIESEL


4.
Zbiornik płynu hamulcowego
i do sprzęgła.

5.
Filtr powietrza.

6.
Ręczny wskaźnik poziomu oleju.
7.
Wlew oleju silnikowego.

8.
Zbiornik płynu układu
kierowniczego ze wspomaganiem.

9.
Pompa zasysająca.



1.
Zbiornik spryskiwacza przedniej
szyby.

2.
Skrzynka bezpieczników.

3.
Zbiornik płynu chłodzącego
silnika.

Końcówki akumulatora:
+ Punkt metalowy dodatni.
- Punkt metalowy ujemny (masa). Podczas wykonywania czynności pod pokrywą silnika należy być bardzo ostrożnym.
