Peugeot Partner 2012 Instrukcja Obsługi (in Polish)
Manufacturer: PEUGEOT, Model Year: 2012, Model line: Partner, Model: Peugeot Partner 2012Pages: 236, PDF Size: 9.48 MB

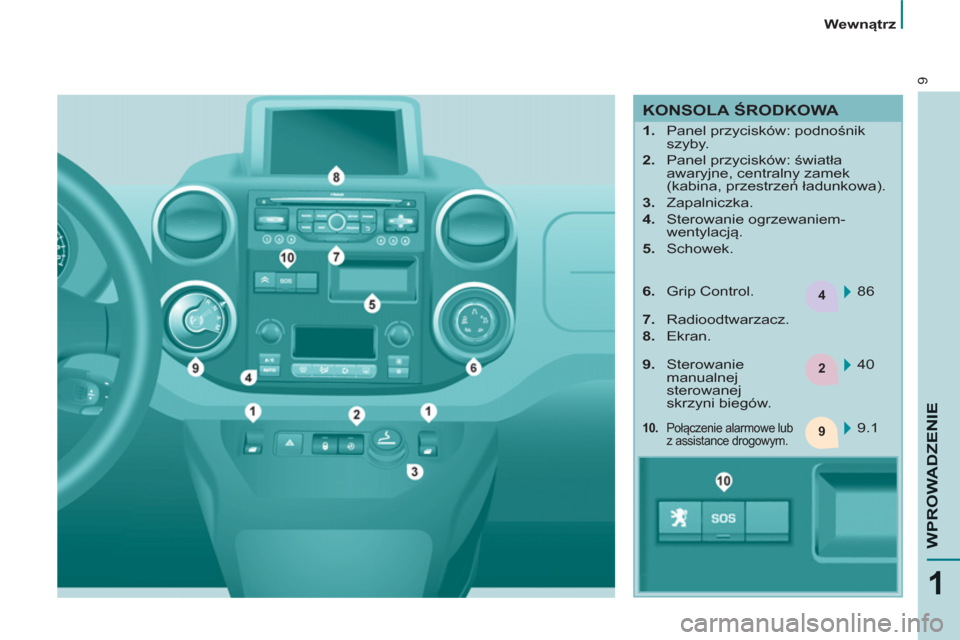

Page 11 of 236
4
2
9
9
1
WPROWADZENI
E
Wewnątrz
KONSOLA ŚRODKOWA
1.
Panel przycisków: podnośnik
szyby.
2.
Panel przycisków: światła
awaryjne, centralny zamek
(kabina, przestrzeń ładunkowa).
3.
Zapalniczka.
4.
Sterowanie ogrzewaniem-
wentylacją.
5.
Schowek.
86
6.
Grip Control.
7.
Radioodtwarzacz.
8.
Ekran.
40
9.1
10.
Połączenie alarmowe lub
z assistance drogowym.
9.
Sterowanie
manualnej
sterowanej
skrzyni biegów.

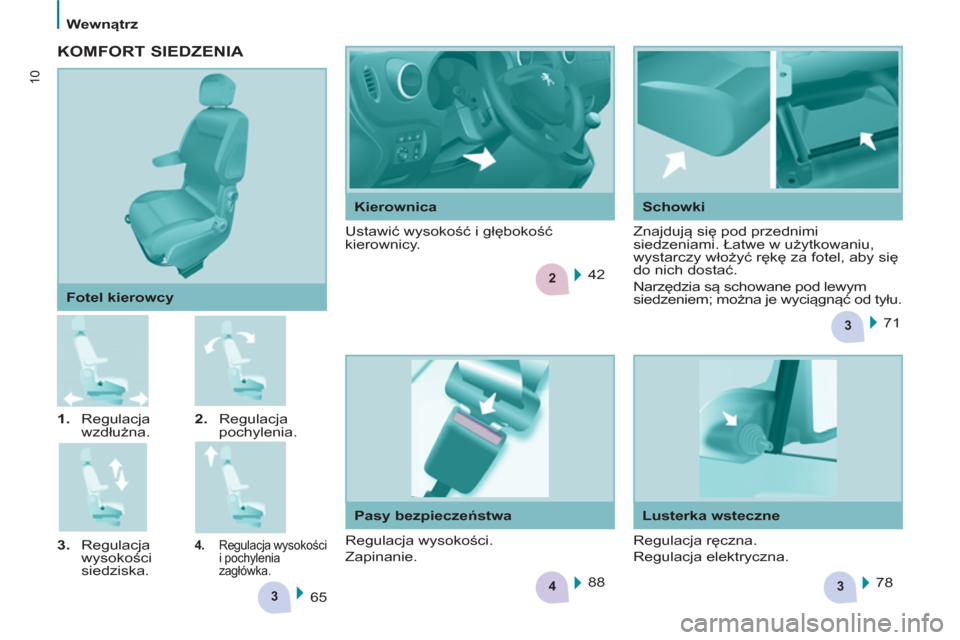

Page 12 of 236
3
43
2
3
10
Wewnątrz
1.
Regulacja
wzdłużna.
2.
Regulacja
pochylenia.
3.
Regulacja
wysokości
siedziska.
4.
Regulacja wysokości
i pochylenia
zagłówka.
Fotel kierowcy
65 71
42
78 88
KOMFORT SIEDZENIA
Kierownica
Ustawić wysokość i głębokość
kierownicy.
Schowki
Znajdują się pod przednimi
siedzeniami. Łatwe w użytkowaniu,
wystarczy włożyć rękę za fotel, aby się
do nich dostać.
Narzędzia są schowane pod lewym
siedzeniem; można je wyciągnąć od tyłu.
Pasy bezpieczeństwa
Regulacja wysokości.
Zapinanie.
Lusterka wsteczne
Regulacja ręczna.
Regulacja elektryczna.
Page 13 of 236
3
3
3
2
9
3
11
WPROWADZENI
E
Wewnątrz
Światła wyłączone.
Światła pozycyjne.
Światła mijania (kolor zielony).
Światła drogowe (kolor
niebieski). 2 praca szybka.
1 praca normalna.
I praca przerywana.
0 stop.

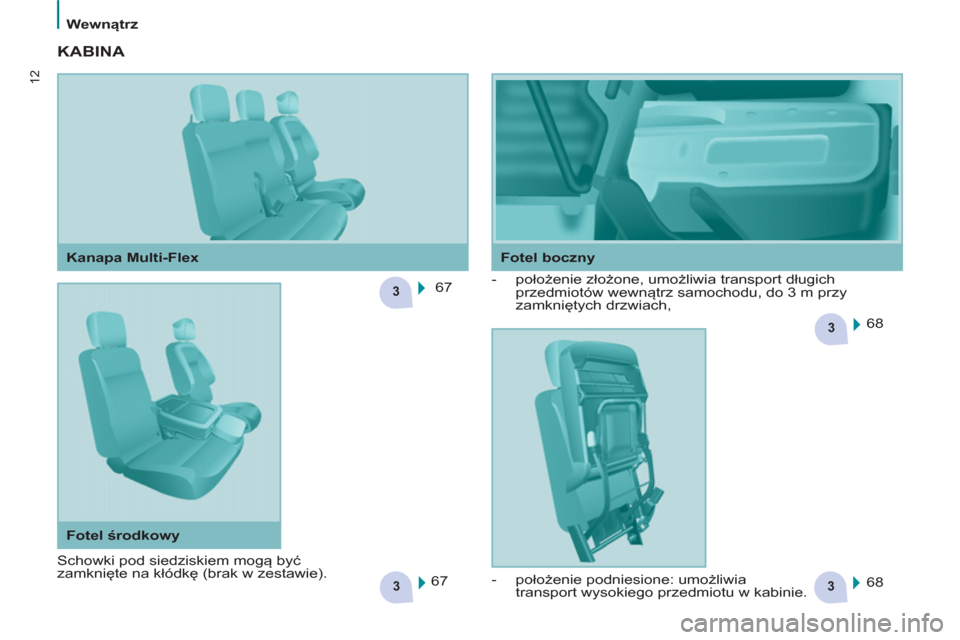

Page 14 of 236
33
3
3
12
Wewnątrz
KABINA
67
68
68
- położenie złożone, umożliwia transport długich
przedmiotów wewnątrz samochodu, do 3 m przy
zamkniętych drzwiach,
67
Fotel boczny
Kanapa Multi-Flex
Fotel środkowy
Schowki pod siedziskiem mogą być
zamknięte na kłódkę (brak w zestawie).
- położenie podniesione: umożliwia
transport wysokiego przedmiotu w kabinie.
Page 15 of 236
3
3
3
13
1
WPROWADZENI
E
Wewnątrz
PRZESTRZEŃ ŁADUNKOWA
Przewożony ładunek należy
unieruchomić, mocując go do
zaczepów mocowania na podłodze, a
ciężkie przedmioty należy ustawiać jak
najbardziej z przodu (przy kabinie).
Wnęka podsufitowa: 5 kg.
Fotel składany, w położeniu oparcie na
siedzisku: 50 kg.
Pałąki dachowe (poprzeczne): 75 kg.
Galeria dachowa: 120 kg.
Klapa dachowa: 100 kg w pionie.
75 76
Przegrody
Maksymalne obciążenie
Zaczepy mocowania
76
Zdejmowana klapka
Można ją zdjąć, aby umożliwić
przewożenie długich przedmiotów.

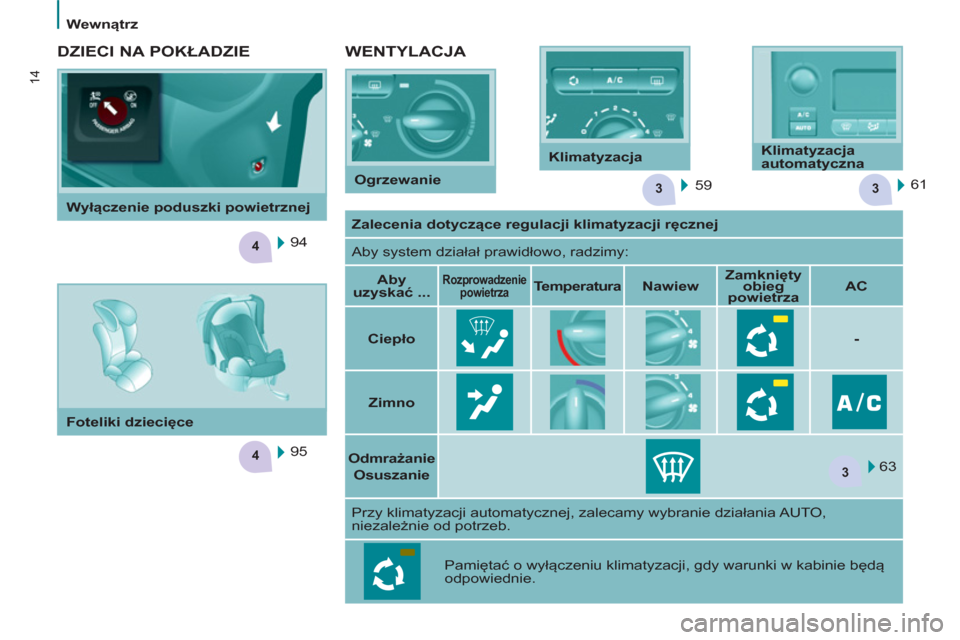

Page 16 of 236
33
4
4
3
14
Wewnątrz
WENTYLACJA
59 61
DZIECI NA POKŁADZIE
95
94
Zalecenia dotyczące regulacji klimatyzacji ręcznej
Aby system działał prawidłowo, radzimy:
Aby
uzyskać ...
Rozprowadzenie
powietrza
Temperatura
Nawiew
Zamknięty
obieg
powietrza
AC
Ciepło
-
Zimno
Odmrażanie
Osuszanie
63
Przy klimatyzacji automatycznej, zalecamy wybranie działania AUTO,
niezależnie od potrzeb.
Pamiętać o wyłączeniu klimatyzacji, gdy warunki w kabinie będą
odpowiednie.
Wyłączenie poduszki powietrznej
Foteliki dziecięce
Ogrzewanie Klimatyzacja
Klimatyzacja
automatyczna
Page 17 of 236
15
1
WPROWADZENI
E

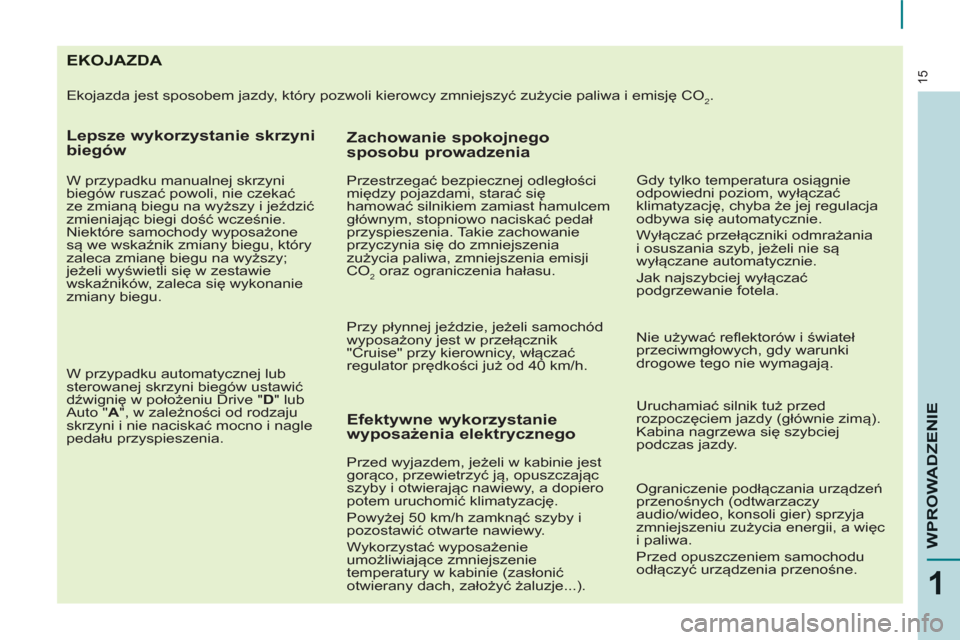

EKOJAZDA
Ekojazda jest sposobem jazdy, który pozwoli kierowcy zmniejszyć zużycie paliwa i emisję CO2.
Lepsze wykorzystanie skrzyni
biegów
W przypadku manualnej skrzyni
biegów ruszać powoli, nie czekać
ze zmianą biegu na wyższy i jeździć
zmieniając biegi dość wcześnie.
Niektóre samochody wyposażone
są we wskaźnik zmiany biegu, który
zaleca zmianę biegu na wyższy;
jeżeli wyświetli się w zestawie
wskaźników, zaleca się wykonanie
zmiany biegu.
W przypadku automatycznej lub
sterowanej skrzyni biegów ustawić
dźwignię w położeniu Drive " D
" lub
Auto " A
", w zależności od rodzaju
skrzyni i nie naciskać mocno i nagle
pedału przyspieszenia.
Efektywne wykorzystanie
wyposażenia elektrycznego
Przed wyjazdem, jeżeli w kabinie jest
gorąco, przewietrzyć ją, opuszczając
szyby i otwierając nawiewy, a dopiero
potem uruchomić klimatyzację.
Powyżej 50 km/h zamknąć szyby i
pozostawić otwarte nawiewy.
Wykorzystać wyposażenie
umożliwiające zmniejszenie
temperatury w kabinie (zasłonić
otwierany dach, założyć żaluzje...).
Nie używać reflektorów i świateł
przeciwmgłowych, gdy warunki
drogowe tego nie wymagają.
Uruchamiać silnik tuż przed
rozpoczęciem jazdy (głównie zimą).
Kabina nagrzewa się szybciej
podczas jazdy.
Zachowanie spokojnego
sposobu prowadzenia
Przestrzegać bezpiecznej odległości
między pojazdami, starać się
hamować silnikiem zamiast hamulcem
głównym, stopniowo naciskać pedał
przyspieszenia. Takie zachowanie
przyczynia się do zmniejszenia
zużycia paliwa, zmniejszenia emisji
CO
2 oraz ograniczenia hałasu.
Przy płynnej jeździe, jeżeli samochód
wyposażony jest w przełącznik
"Cruise" przy kierownicy, włączać
regulator prędkości już od 40 km/h.
Ograniczenie podłączania urządzeń
przenośnych (odtwarzaczy
audio/wideo, konsoli gier) sprzyja
zmniejszeniu zużycia energii, a więc
i paliwa.
Przed opuszczeniem samochodu
odłączyć urządzenia przenośne.
Gdy tylko temperatura osiągnie
odpowiedni poziom, wyłączać
klimatyzację, chyba że jej regulacja
odbywa się automatycznie.
Wyłączać przełączniki odmrażania
i osuszania szyb, jeżeli nie są
wyłączane automatycznie.
Jak najszybciej wyłączać
podgrzewanie fotela.

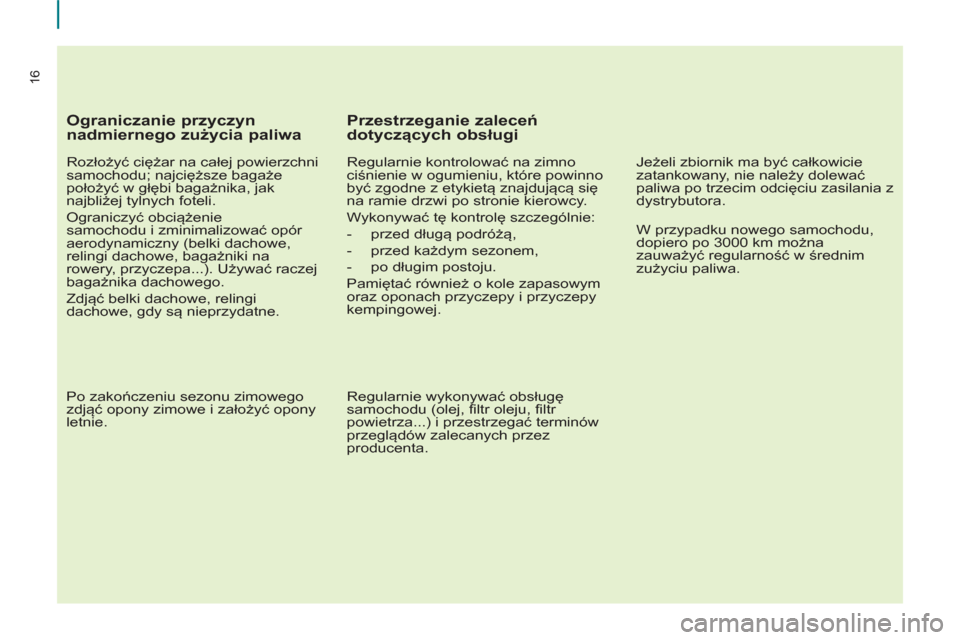

Page 18 of 236
16
Ograniczanie przyczyn
nadmiernego zużycia paliwa
Rozłożyć ciężar na całej powierzchni
samochodu; najcięższe bagaże
położyć w głębi bagażnika, jak
najbliżej tylnych foteli.
Ograniczyć obciążenie
samochodu i zminimalizować opór
aerodynamiczny (belki dachowe,
relingi dachowe, bagażniki na
rowery, przyczepa...). Używać raczej
bagażnika dachowego.
Zdjąć belki dachowe, relingi
dachowe, gdy są nieprzydatne.
Po zakończeniu sezonu zimowego
zdjąć opony zimowe i założyć opony
letnie.
Przestrzeganie zaleceń
dotyczących obsługi
Regularnie kontrolować na zimno
ciśnienie w ogumieniu, które powinno
być zgodne z etykietą znajdującą się
na ramie drzwi po stronie kierowcy.
Wykonywać tę kontrolę szczególnie:
- przed długą podróżą,
- przed każdym sezonem,
- po długim postoju.
Pamiętać również o kole zapasowym
oraz oponach przyczepy i przyczepy
kempingowej.
Regularnie wykonywać obsługę
samochodu (olej, filtr oleju, filtr
powietrza...) i przestrzegać terminów
przeglądów zalecanych przez
producenta.
Jeżeli zbiornik ma być całkowicie
zatankowany, nie należy dolewać
paliwa po trzecim odcięciu zasilania z
dystrybutora.
W przypadku nowego samochodu,
dopiero po 3000 km można
zauważyć regularność
w średnim
zużyciu paliwa.
Page 19 of 236
17
Otwieranie
GOTOWY do DROGI
2
KLUCZ
Umożliwia zaryglowanie i odryglowanie
zamków samochodu, zamykanie i
otwieranie korka wlewu paliwa oraz
uruchamianie i wyłączanie silnika.
OTWIERANIE
Bezpieczeństwo
PILOT ZDALNEGO
STEROWANIA
Odryglowanie
Odryglowanie przestrzeni
ładunkowej
Centralny zamek
Naciśnięcie tego przycisku
umożliwia zaryglowanie
całego samochodu.
Kierunkowskazy migną jeden raz.
Jeżeli jedne z drzwi są otwarte
(transport długich przedmiotów) lub źle
zamknięte, centralny zamek nie działa.
Superzamek
D
rugie przyciśnięcie
zamkniętej
kłódki na pilocie zdalnego sterowania
w ciągu pięciu sekund po zaryglowaniu
samochodu, powoduje włączenie
superzamka.
Sygnalizowane jest to zapaleniem się
kierunkowskazów na około 2 sekundy.
Superzamek powoduje wyłączenie
wewnętrznych i zewnętrznych klamek
drzwi: nie należy pozostawiać nikogo
wewnątrz pojazdu, zamkniętego na
superzamek.
Jeżeli superzamek zostanie włączony
od wewnątrz samochodu za pomocą
pilota zdalnego sterowania, tryb ten
zostanie przełączony na zaryglowanie
zwykłe w momencie uruchomienia
silnika. Aby odryglować jedynie przestrzeń
ładunkową:
Nacisnąć przycisk, aby
odryglować przestrzeń
ładunkową, drzwi przednie
pozostaną zaryglowane. Nacisnąć przycisk, aby
zaryglować samochód.
Naciśnięcie tego przycisku
umożliwia odryglowanie
wszystkich drzwi tylnych.
Pierwsze naciśnięcie
tego przycisku umożliwia
odryglowanie przednich drzwi.
Drugie naciśnięcie przycisku
powoduje odryglowanie
całego samochodu.
Kierunkowskazy migną 2 razy.
Page 20 of 236
18
Otwieranie
Praktyczne wskazówki
Uważać, aby nie dopuścić pilota
zdalnego sterowania do kontaktu
ze smarem, kurzem, deszczem lub
wilgocią.
Ciężki przedmiot przymocowany do
klucza (saszetka, ...), wywierający
nacisk na oś klucza w stacyjce, może
spowodować usterkę.
PILOT ZDALNEGO STEROWANIA
Reinicjalizacja pilota zdalnego
sterowania
Po wymianie baterii lub odłączeniu
akumulatora, konieczne może być
przeprowadzenie reinicjalizacji pilota
zdalnego sterowania.
Odczekać 1 minutę przed użyciem pilota.
Włożyć klucz do stacyjki, przyciskami
(kłódkami) na pilocie zdalnego
sterowania do siebie.
Włączyć zapłon.
W ciągu 10 sekund, należy nacisnąć i
przytrzymać przycisk blokowania przez
co najmniej 5 sekund.
Wyłączyć zapłon.
Odczekać 1 minutę przed użyciem
pilota.
Pilot zdalnego sterowania jest
ponownie sprawny. Używać wyłącznie identycznych
baterii lub odpowiadających bateriom
zalecanym przez sieć PEUGEOT.
Nie wyrzucać baterii pilota zdalnego
sterowania, zawierają one metale
szkodliwe dla środowiska naturalnego.
Należy je oddać do sieci PEUGEOT
lub do innego punktu zbieraj
ącego
tego typu odpady.
Składanie / rozkładanie
klucza
Wymiana baterii
Symbol baterii: CR1620 / 3 V.
Informacja o "zużytej baterii"
oznajmiana jest przez sygnał
dźwiękowy oraz informację na ekranie.
Aby wymienić baterię, należy odczepić
pokrywę przy pomocy monety, na
wysokości zaczepu.
Jeżeli po wymianie baterii pilot nie
działa, należy wykonać procedurę
reinicjalizacji.
Jeżeli bateria zamienna jest
nieodpowiednia, istnieje
niebezpieczeństwo uszkodzenia.
Nacisnąć ten przycisk w celu
wysunięcia klucza.
Aby złożyć klucz, należy
nacisnąć chromowany
przycisk, a następnie złożyć
klucz w obudowie. Jeżeli przycisk nie
zostanie naciśnięty, istnieje możliwość
uszkodzenia mechanizmu.
