19
Otwieranie
GOTOWY do DROGI
2
Podczas zakupu używanego
samochodu:
- należy wykonać zapamiętanie
kluczy w ASO sieci PEUGEOT, aby
upewnić się, że otrzymane klucze
są jedynymi, mogącymi uruchomić
samochód.
ELEKTRONICZNA BLOKADA
ROZRUCHU
Wszystkie klucze sterują
mechanizmem elektronicznej
blokady rozruchu.
Mechanizm ten blokuje układ zasilania
silnika. Aktywuje się automatycznie w
momencie wyjęcia klucza ze stacyjki.
Po włączeniu zapłonu, między kluczem
a mechanizmem elektronicznej blokady
zapłonu następuje wymiana danych.
Aby wymiana danych była poprawna,
metalowa część klucza musi być
prawidłowo rozłożona.
W przypadku zgubienia kluczy
Zgłosić się do ASO sieci PEUGEOT
z dowodem rejestracyjnym i
dokumentem tożsamości.
ASO sieci PEUGEOT odszuka kod
klucza oraz kod transpondera, aby
zamówić nowe klucze.
Praktyczne wskazówki
Nie przeprowadzać żadnych
modyfikacji w systemie elektronicznej
blokady rozruchu.
Manipulowanie pilotem zdalnego
sterowania, nawet w kieszeni, może
przypadkowo odryglować drzwi
samochodu.
Jednoczesne używanie innych
urządzeń wysyłających fale o wysokiej
częstotliwości (telefony komórkowe,
alarmy domowe...), może spowodować
chwilowe zakłócenie działania pilota
zdalnego sterowania.
Pilot zdalnego sterowania nie działa,
gdy kluczyk znajduje się w stacyjce,
nawet przy wyłączonym zapłonie. Opuszczając samochód, sprawdzić,
czy światła są zgaszone i nie
pozostawiać na widoku żadnych
wartościowych przedmiotów.
Ze względów bezpieczeństwa, jeżeli
pozostawiamy w samochodzie dzieci,
nawet na chwilę, zawsze należy wyjąć
kluczyk ze stacyjki.
Page 22 of 236
20
Otwieranie
DRZWI PRZEDNIE
Od wewnątrz
Pociągnąć za klamkę, aby odryglować
i otworzyć dane drzwi.
Od zewnątrz
Ryglowanie/odryglowanie samochodu
odbywa się za pomocą pilota zdalnego
sterowania.
Włożyć metalową część klucza do
zamka po stronie kierowcy, jeżeli pilot
jest niesprawny.
Page 23 of 236
21
Otwieranie
GOTOWY do DROGI
2
Od wewnątrz
Odryglować drzwi za pomocą tej
klamki i otworzyć drzwi przesuwając
je do tyłu, aż do punktu oporu.
Przekroczyć punkt, aby zablokować
drzwi w położeniu otwartym
.
Praktyczne wskazówki
Należy uważać, aby nie zabrudzić
prowadnicy w podłodze, co może
utrudnić otwieranie drzwi.
Jeżeli samochód znajduje się na
wzniesieniu, należy trzymać boczne
drzwi podczas przesuwania. ze
względu na ukształtowanie terenu,
mogłyby się otworzyć lub zamknąć
zbyt szybko powodując zranienie
pasażerów.
Ze względów bezpieczeństwa oraz
ze względu na sposób działania, nie
należy jeździć z otwartymi bocznymi
drzwiami przesuwnymi.
BOCZNE DRZWI
PRZESUWNE
Od zewnątrz
Pociągnąć za klamkę do siebie, a
następnie do tyłu i otworzyć drzwi
boczne przesuwając je do tyłu, aż
do przekroczenia punktu oporu,
blokującego je w położeniu otwartym.
Postępowanie w razie awarii
akumulatora
Przednie i boczne drzwi pasażera
W przypadku usterki akumulatora lub
centralnego zamka, użyć zamka do
mechanicznego zaryglowania drzwi..
- Aby otworzyć drzwi i wysiąść z
samochodu, pociągnąć wewnetrzną
klamkę.
- Aby zaryglować drzwi, włożyć klucz
do zamka i przekręcić o jedną
ósmą obrotu
.
Drzwi kierowcy
- Włożyć klucz do zamka i przekręcić
w prawo, aby zaryglować lub w
lewo aby odryglować drzwi.
Page 24 of 236
Otwieranie
Informacje praktyczne
Istnieje możliwość jazdy z otwartymi
prawymi drzwiami, aby ułatwić
transport długich przedmiotów. Lewe
skrzydło drzwi pozostaje zamknięte
dzięki charakterystycznemu "żółtemu"
zamkowi, znajdującemu się u
podstawy drzwi. Zamknięte drzwi
nie powinny służyć jako ogranicznik
długiego przedmiotu.
Jazda z otwartymi prawymi drzwiami
jest dopuszczalna. Przestrzegać
przepisów ruchu drogowego,
sygnalizując tę sytuację innym
użytkownikom drogi.
DRZWI TYLNE SKRZYDŁOWE
Od zewnątrz
Pociągnąć dźwignię, aby otworzyć
prawe skrzydło drzwi.
Aby zamknąć, należy zamknąć prawe
skrzydło, a następnie lewe skrzydło.
Aby otworzyć, pociągnąć klamkę do
siebie. Tylne drzwi skrzydłowe są
asymetryczne (2/3 - 1/3), z mniejszym
skrzydłem po prawej stronie.
Na środku znajduje się zamek.
W modelu z tylną klapą dachu,
zderzak tylny został wzmocniony,
aby służył jako stopień dostępu do
samochodu.
Page 25 of 236
23
Otwieranie
GOTOWY do DROGI
2
Od wewnątrz
Pociągnąć klamkę do siebie, aby
otworzyć lewe skrzydło drzwi.
Otwieranie pod kątem około 180°
System ściągu umożliwia otworzenie
drzwi z około 90° do około 180°.
Pociągnąć żółtą dźwignię, gdy drzwi są
otwarte.
Podczas zamykania, ściąg
automatycznie ustawi się w
odpowiednim położeniu. Podczas postoju
z drzwiami tylnymi
otwartymi pod
kątem 90°, zasłaniają
one tylne światła. W
celu zasygnalizowania
położenia pojazdu innym
użytkownikom drogi
poruszającym się w
tym samym kierunku,
którzy mogliby nie
zauważyć samochodu
na postoju, należy użyć
trójkąta bezpieczeństwa
lub innego elementu
przewidzianego w
przepisach Państwa
kraju.
Page 26 of 236
24
Otwieranie
KLAPA DACHOWA
Belka podporowa
Belka podporowa służy do
przewożenia długich przedmiotów, po
otworzeniu tylnej klapy dachu.
Opuścić belkę podporową podnosząc
dźwignię.
Poprowadzić belkę podporową aż do
słupka drzwi.
Przytrzymać długie przedmioty,
podnieść i ustawić belkę podporową
jedną ręką.
Upewnić się, czy belka jest prawidłowo
zablokowana poprzez naciśnięcie w
dół do momentu pokonania punktu
oporu i mocno przymocować ładunek.
Zderzak tylny został wzmocniony,
by mógł służyć jako stopień przy
wchodzeniu do samochodu.
Nigdy nie jeździć z nieprawidłowo
umieszczoną belką podporową. Wsporniki boczne mogą być używane
jako punkty mocowania. - opuścić czarną łopatkę, aby
zablokować klapę dachową.
Zablokowanie klapy dachowej zapewnia
prawidłowe doleganie uszczelki,
uszczelnienie i wygłuszenie wnętrza.
Aby zamknąć klapę dachową:
- sprawdzić prawidłowe
zablokowanie belki podporowej,
- opuścić klapę dachową,
- nacisnąć klapę (w dół), chwycić
pierścienie sprężynowe i umieści
ć
haczyki w siedziskach,
Tylna klapa dachowa montowana jest
wyłącznie w pojazdach z drzwiami
skrzydłowymi.
Aby otworzyć tylną klapę dachową,
należy:
- podnieść czarną łopatkę dźwigni,
- odciążyć dźwignię naciskając klapę
dachową (w dół), a następnie wyjąć
haczyk,
- podnieść klapę,
- przekroczyć punkt oporu, aby
zablokować klapę za pomocą podpórek.
Nigdy nie jeździć bez prawidłowo
założonych podpórek.
Nigdy nie zawieszać przedmiotów na
tylnej klapie dachu.
Tylne drzwi blokują się wyłącznie przy
zamocowanej belce podporowej.
Jeżeli tylna klapa dachu jest otwarta,
należy uważać podczas przejeżdżania
w miejscach o ograniczonej wysokości.
Nie opierać długich przedmiotów
bezpośrednio na tylnych drzwiach.
Przestrzegać przepisów ruchu
drogowego, aby ostrzec innych
użytkowników drogi.
Ograniczyć używanie tylnej klapy
dachu do krótkich przejazdów.
Page 27 of 236
25
Otwieranie
GOTOWY do DROGI
2
KLAPA BAGAŻNIKA
Od zewnątrz
Ryglowanie/odryglowanie wykonywane
jest za pomocą pilota zdalnego
sterowania.
Aby otworzyć, nacisnąć przycisk
znajdujący się pod osłoną, a następnie
podnieść klapę.
Specjalna rączka służy do zamknięcia
klapy z położenia górnego.
Opuścić klapę, aż do punktu
równowagi, a następnie popchnąć
klapę, aby się zamknęła.
Od wewnątrz
Dźwignia bezpieczeństwa
W przypadku usterki centralnego
zamka, umożliwia odryglowanie klapy
bagażnika od wewnątrz.
Włożyć mały śrubokręt do otworu,
między drzwiami i podłogą.
Aby odryglować zamek, przesunąć
zasuwkę w lewo i popchnąć klapę.
Szyba na klapie bagażnika
Otwierana tylna szyba umożliwia
dostęp do tylnej części samochodu
bez konieczności otwierania klapy.
Otwieranie
Po odryglowaniu samochodu za
pomocą pilota zdalnego sterowania lub
klucza, nacisnąć przycisk i podnieść
tylną szybę, aby ją otworzyć.
Zamykanie
Zamknąć tylną szybę naciskając
środek szyby, aż do całkowitego jej
zamknięcia.
Klapa bagażnika oraz tylna szyba nie
mogą być otwarte jednocześnie, aby
nie uszkodzić tylnej szyby.

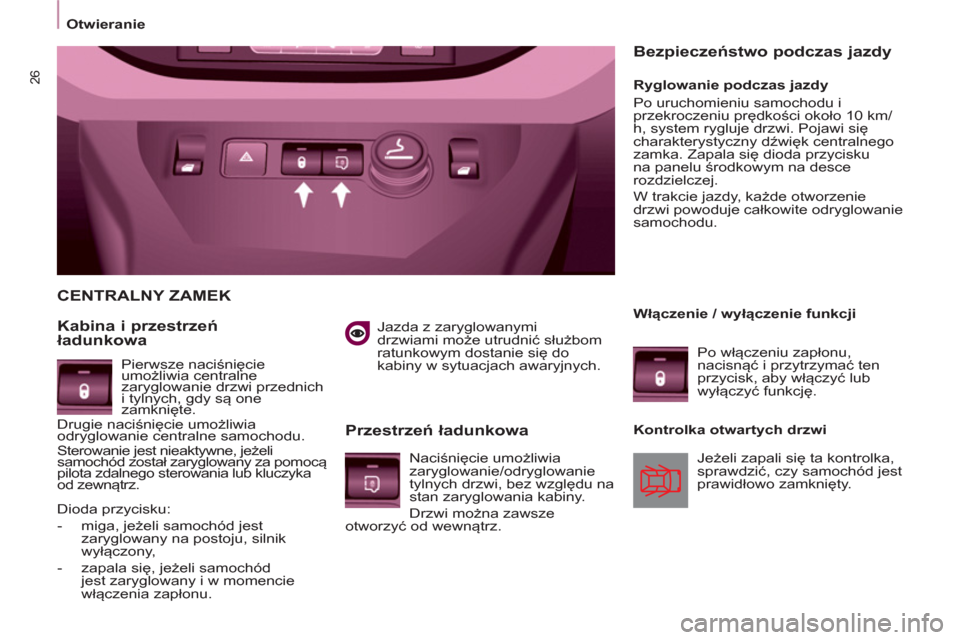

Page 28 of 236
26
Otwieranie
Jazda z zaryglowanymi
drzwiami może utrudnić służbom
ratunkowym dostanie się do
kabiny w sytuacjach awaryjnych.
CENTRALNY ZAMEK
Kabina i przestrzeń
ładunkowa
Przestrzeń ładunkowa
Ryglowanie podczas jazdy
Po uruchomieniu samochodu i
przekroczeniu prędkości około 10 km/
h, system rygluje drzwi. Pojawi się
charakterystyczny dźwięk centralnego
zamka. Zapala się dioda przycisku
na panelu środkowym na desce
rozdzielczej.
W trakcie jazdy, każde otworzenie
drzwi powoduje całkowite odryglowanie
samochodu.
Bezpieczeństwo podczas jazdy
Pierwsze naciśnięcie
umożliwia centralne
zaryglowanie drzwi przednich
i tylnych, gdy są one
zamknięte.
Drugie naciśnięcie umożliwia
odryglowanie centralne samochodu.
Sterowanie jest nieaktywne, jeżeli
samochód został zaryglowany za pomocą
pilota zdalnego sterowania lub kluczyka
od zewnątrz.
Włączenie / wyłączenie funkcji
Po włączeniu zapłonu,
nacisnąć i przytrzymać ten
przycisk, aby włączyć lub
wyłączyć funkcję.
Kontrolka otwartych drzwi
Jeżeli zapali się ta kontrolka,
sprawdzić, czy samochód jest
prawidłowo zamknięty.
Naciśnięcie umożliwia
zaryglowanie/odryglowanie
tylnych drzwi, bez względu na
stan zaryglowania kabiny.
Drzwi można zawsze
otworzyć
od wewnątrz.
Dioda przycisku:
- miga, jeżeli samochód jest
zaryglowany na postoju, silnik
wyłączony,
- zapala się, jeżeli samochód
jest zaryglowany i w momencie
włączenia zapłonu.

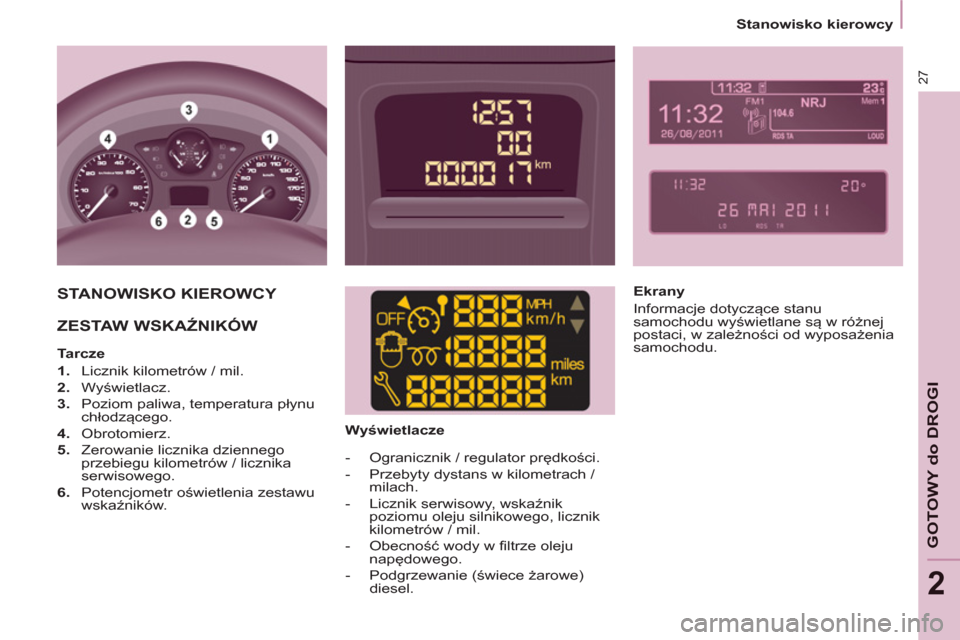

Page 29 of 236
2
Stanowisko kierowcy
27
GOTOWY do DROGI
STANOWISKO KIEROWCY
ZESTAW WSKAŹNIKÓW
Tarcze
1.
Licznik kilometrów / mil.
2.
Wyświetlacz.
3.
Poziom paliwa, temperatura płynu
chłodzącego.
4.
Obrotomierz.
5.
Zerowanie licznika dziennego
przebiegu kilometrów / licznika
serwisowego.
6.
Potencjometr oświetlenia zestawu
wskaźników.
Wyświetlacze
- Ogranicznik / regulator prędkości.
- Przebyty dystans w kilometrach /
milach.
- Licznik serwisowy, wskaźnik
poziomu oleju silnikowego, licznik
kilometrów / mil.
- Obecność wody w filtrze oleju
napędowego.
- Podgrzewanie (świece żarowe)
diesel.
Ekrany
Informacje dotyczące stanu
samochodu wyświetlane są w różnej
postaci, w zależności od wyposażenia
samochodu.

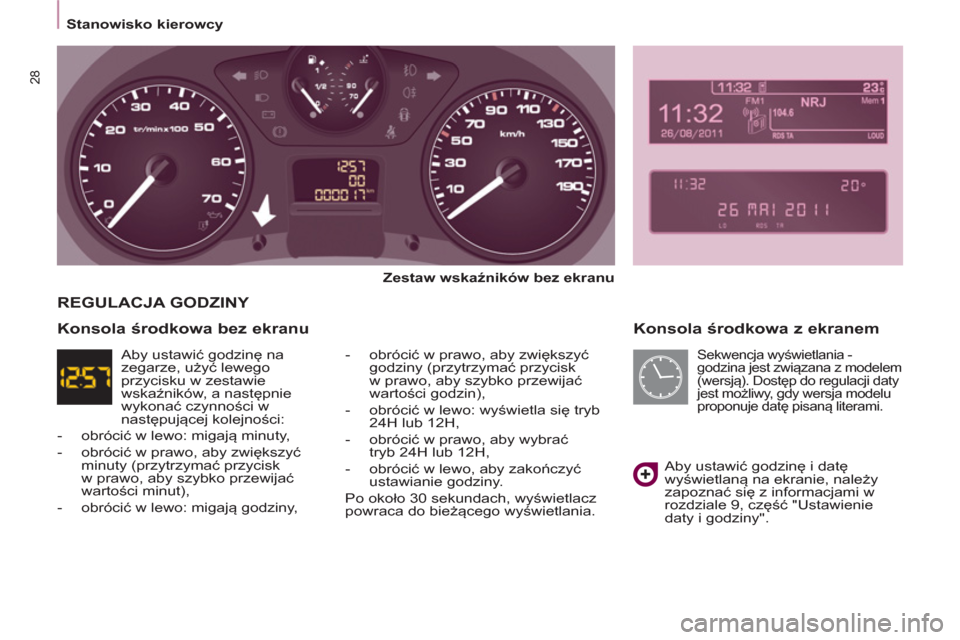

Page 30 of 236
Stanowisko kierowcy
28
Konsola środkowa z ekranem
Zestaw wskaźników bez ekranu
- obrócić w prawo, aby zwiększyć
godziny (przytrzymać przycisk
w prawo, aby szybko przewijać
wartości godzin),
- obrócić w lewo: wyświetla się tryb
24H lub 12H,
- obrócić w prawo, aby wybrać
tryb 24H lub 12H,
- obrócić w lewo, aby zakończyć
ustawianie godziny.
Po około 30 sekundach, wyświetlacz
powraca do bieżącego wyświetlania.
REGULACJA GODZINY
Aby ustawić godzinę i datę
wyświetlaną na ekranie, należy
zapoznać się z informacjami w
rozdziale 9, część "Ustawienie
daty i godziny".
Konsola środkowa bez ekranu
Aby ustawić godzinę na
zegarze, użyć lewego
przycisku w zestawie
wskaźników, a następnie
wykonać czynności w
następującej kolejności:
- obrócić w lewo: migają minuty,
- obrócić w prawo, aby zwiększyć
minuty (przytrzymać przycisk
w prawo, aby szybko przewijać
wartości minut),
- obrócić w lewo: migają godziny,
Sekwencja wyświetlania -
godzina jest związana z modelem
(wersją). Dostęp do regulacji daty
jest możliwy, gdy wersja modelu
proponuje datę pisaną literami.
