Peugeot Partner 2015 Betriebsanleitung (in German)

139
Partner-2-VU_de_Chap07_Verification_ed01-2015

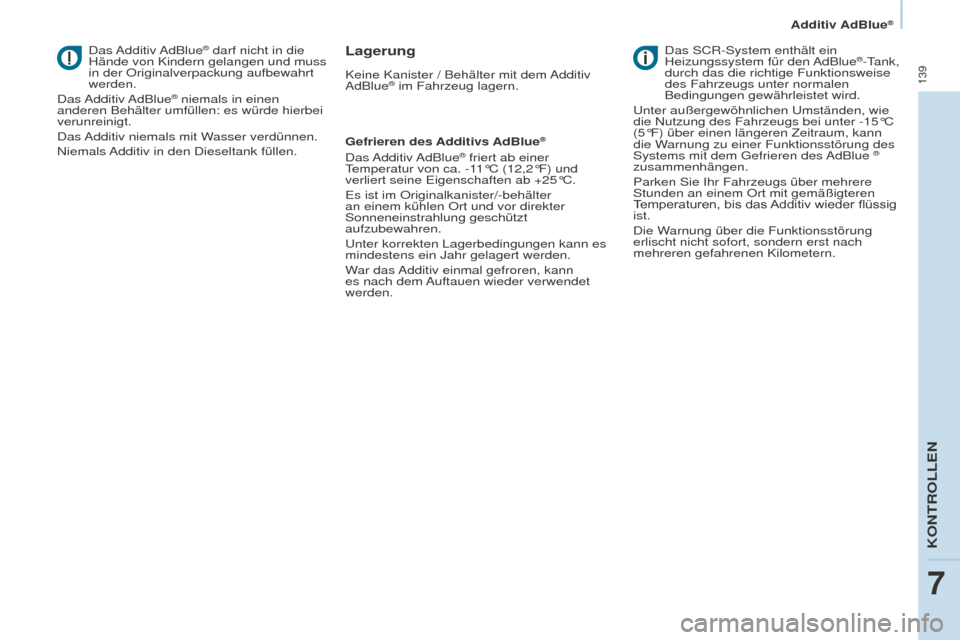

Das Additiv AdBlue® darf nicht in die
Hände von Kindern gelangen und muss
in der Originalverpackung aufbewahrt
werden.
Das Additiv AdBlue
® niemals in einen
anderen Behälter umfüllen: es würde hierbei
verunreinigt.
Das Additiv niemals mit Wasser verdünnen.
Niemals Additiv in den Dieseltank füllen.
Lagerung
Keine Kanister / Behälter mit dem Additiv
AdBlue® im Fahrzeug lagern.
Gefrieren des Additivs AdBlue
®
Das Additiv AdBlue® friert ab einer
Temperatur von ca. -11°C (12,2°F) und
verliert seine Eigenschaften ab +25°C.
Es ist im Originalkanister/-behälter
an einem kühlen Ort und vor direkter
Sonneneinstrahlung geschützt
aufzubewahren.
Unter korrekten Lagerbedingungen kann es
mindestens ein Jahr gelagert werden.
War das Additiv einmal gefroren, kann
es nach dem Auftauen wieder verwendet
werden. Das SCR-System enthält ein
Heizungssystem für den AdBlue
®-Tank,
durch das die richtige Funktionsweise
des Fahrzeugs unter normalen
Bedingungen gewährleistet wird.
Unter außergewöhnlichen Umständen, wie
die Nutzung des Fahrzeugs bei unter -15°C
(5°F) über einen längeren Zeitraum, kann
die Warnung zu einer Funktionsstörung des
Systems mit dem Gefrieren des AdBlue
®
zusammenhängen.
Parken Sie Ihr Fahrzeugs über mehrere
Stunden an einem Ort mit gemäßigteren
Temperaturen, bis das Additiv wieder flüssig
ist.
Die Warnung über die Funktionsstörung
erlischt nicht sofort, sondern erst nach
mehreren gefahrenen Kilometern.
Additiv AdBlue®
KONTROLLEN
7

140
Partner-2-VU_de_Chap08_Aide-rapide_ed01-2015
BATTERIE
Batterie frühestens zwei Minuten nach dem
Ausschalten der Zündung abklemmen.
Kabelschuhe nicht bei laufendem Motor
abklemmen.
Batterien erst zum Aufladen anschließen,
wenn die Kabelschuhe abgeklemmt worden
sind.
Nach jedem Wiederanschließen der
Batterie darf der Motor erst 1 Minute nach
Einschalten der Zündung angelassen
werden, damit die elektronischen Systeme
initialisiert werden können. Sollten trotz
Beachtung dieser Vorschrift leichte
Störungen auftreten und bestehen bleiben,
wenden Sie sich an das PEUGEOT-
Händlernetz oder eine qualifizierte
Fachwerkstatt.
Warten Sie nach dem Glühlampenaustausch
etwa 3
Minuten, bevor Sie die Batterie
wieder anklemmen.
Wenn das Fahrzeug länger als einen
Monat nicht benutzt wird, empfiehlt es
sich, die Batterie abzuklemmen.
Laden der Batterie mit einem
Batterieladegerät
- Batterie abklemmen.
- Gebrauchsanweisung des Ladegerät-
Herstellers beachten.
-

Beim Wiederanschließen mit der (-)
Klemme beginnen.
-


Die Batteriepole und Klemmen müssen
sauber sein. W

enn sie einen (weißlichen
oder grünlichen) Sulfatbelag aufweisen,
müssen sie gelöst und gesäubert
werden.
Starten mit einer Fremdbatterie
- Rotes Kabel an die (+) Klemmen der
beiden Batterien anschließen.
-

Ein Ende des grünen oder schwarzen
Kabels an die (-) Klemme der
Hilfsbatterie anschließen.
-


Das andere Ende des grünen oder
schwarzen Kabels an einen Massepunkt
des zu startenden Fahrzeugs
anschließen, der möglichst weit von der
Batterie entfernt ist.
-


Anlasser betätigen und Motor laufen
lassen.
-


W
arten, bis der Motor gleichmäßig im
Leerlauf dreht und Kabel abklemmen.
Das Vorhandensein dieses Aufklebers
weist auf die Verwendung einer
bleihaltigen 12V-Batterie mit spezieller
Technologie und Eigenschaften hin. Der
Austausch oder das Abklemmen dieser
Batterie ist durch einen PEUGEOT-
Vertragspartner oder eine qualifizierte
Fachwerkstatt vorzunehmen.
Die Nichteinhaltung dieser Hinweise kann zu
einem frühzeitigen Verschleiß der Batterie
führen.
Nach dem Wiedereinbau der Batterie
ist das STOP & START-System je
nach Witterungsbedingungen und
Batterieladezustand erst nach mehreren
Stunden wieder aktiv (bis zu ca. 8

Stunden).
Beim Wiederaufladen der Batterie des
STOP & START-Systems ist ein Abklemmen
nicht erforderlich.
Batterie

141
Partner-2-VU_de_Chap08_Aide-rapide_ed01-2015

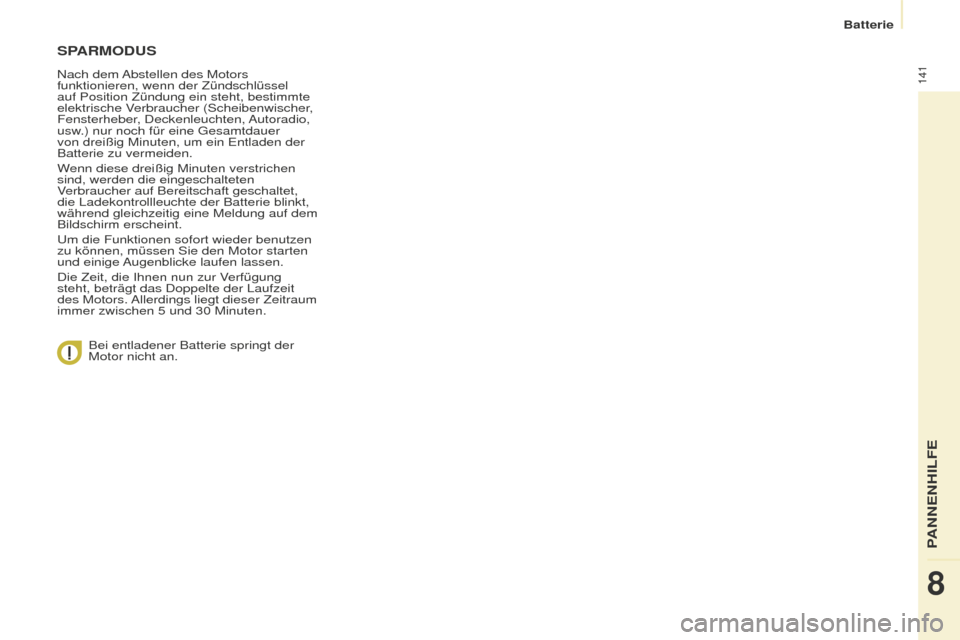

SPARMODUS
Nach dem Abstellen des Motors
funktionieren, wenn der Zündschlüssel
auf Position Zündung ein steht, bestimmte
elektrische Verbraucher (Scheibenwischer,
Fensterheber, Deckenleuchten, Autoradio,
usw.) nur noch für eine Gesamtdauer
von dreißig Minuten, um ein Entladen der
Batterie zu vermeiden.
Wenn diese dreißig Minuten verstrichen
sind, werden die eingeschalteten
Verbraucher auf Bereitschaft geschaltet,
die Ladekontrollleuchte der Batterie blinkt,
während gleichzeitig eine Meldung auf dem
Bildschirm erscheint.
Um die Funktionen sofort wieder benutzen
zu können, müssen Sie den Motor starten
und einige Augenblicke laufen lassen.
Die Zeit, die Ihnen nun zur Verfügung
steht, beträgt das Doppelte der Laufzeit
des Motors. Allerdings liegt dieser Zeitraum
immer zwischen 5 und 30 Minuten.
Bei entladener Batterie springt der
Motor nicht an.
Batterie
PANNENHILFE
8

142
Partner-2-VU_de_Chap08_Aide-rapide_ed01-2015

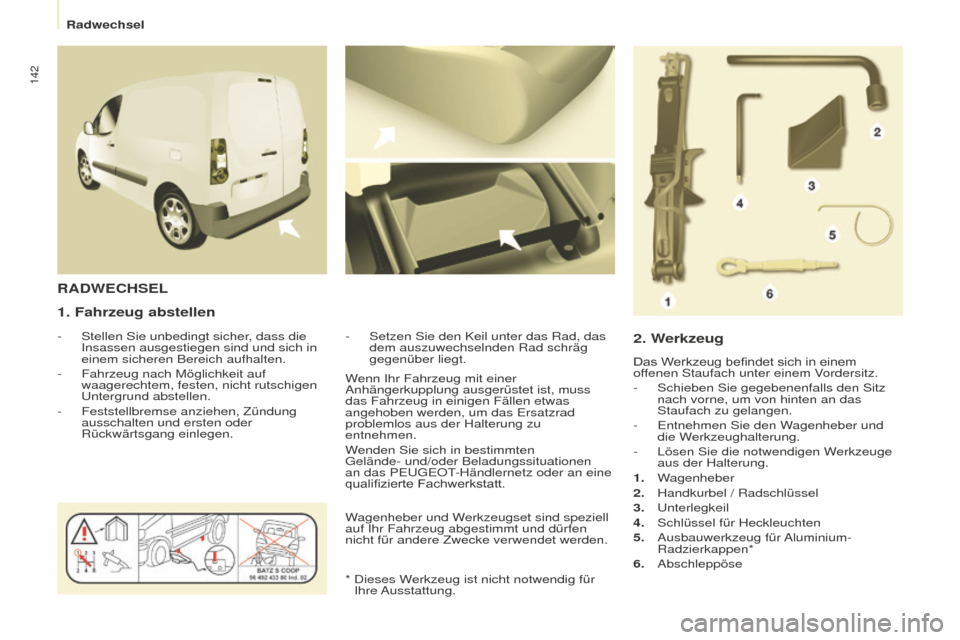

1. Fahrzeug abstellen
- Stellen Sie unbedingt sicher, dass die
Insassen ausgestiegen sind und sich in
einem sicheren Bereich aufhalten.
-

Fahrzeug nach Möglichkeit auf
waagerechtem, festen, nicht rutschigen
Untergrund abstellen.
-


Feststellbremse anziehen, Zündung
ausschalten und ersten oder
Rückwärtsgang einlegen. -

Setzen Sie den Keil unter das Rad, das
dem auszuwechselnden Rad schräg
gegenüber liegt.
RADWECHSEL
2. W

erkzeug
Das Werkzeug befindet sich in einem
offenen Staufach unter einem Vordersitz.
-
Schieben Sie gegebenenfalls den Sitz
nach vorne, um von hinten an das
Staufach zu gelangen.
-


Entnehmen Sie den W
agenheber und
die Werkzeughalterung.
-

Lösen Sie die notwendigen W
erkzeuge
aus der Halterung.
1.
Wagenheber
2.

Handkurbel / Radschlüssel
3.

Unterlegkeil
4.

Schlüssel für Heckleuchten
5.


Ausbauwerkzeug
für Aluminium-
Radzierkappen*
6.
Abschleppöse
Wenn Ihr Fahrzeug mit einer
Anhängerkupplung ausgerüstet ist, muss
das Fahrzeug in einigen Fällen etwas
angehoben werden, um das Ersatzrad
problemlos aus der Halterung zu
entnehmen.
Wenden Sie sich in bestimmten
Gelände- und/oder Beladungssituationen
an das PEUGEOT-Händlernetz oder an eine
qualifizierte Fachwerkstatt.
*

Dieses W

erkzeug ist nicht notwendig für
Ihre Ausstattung.
Wagenheber und Werkzeugset sind speziell
auf Ihr Fahrzeug abgestimmt und dürfen
nicht für andere Zwecke verwendet werden.
Radwechsel

143
Partner-2-VU_de_Chap08_Aide-rapide_ed01-2015

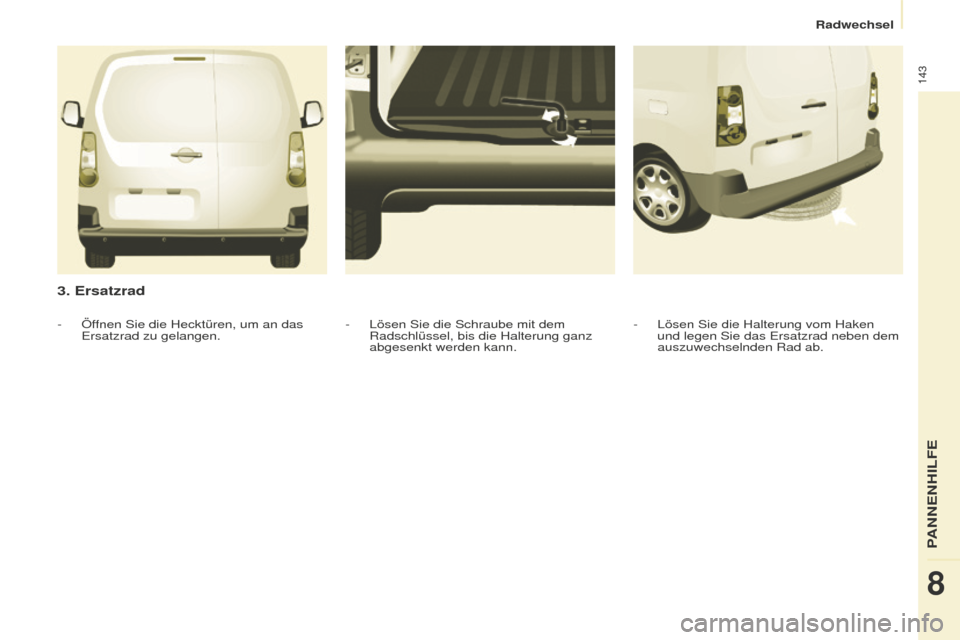

3. Ersatzrad
- Lösen Sie die Halterung vom Haken
und legen Sie das Ersatzrad neben dem
auszuwechselnden Rad ab.
-
Lösen Sie die Schraube mit dem
Radschlüssel, bis die Halterung ganz
abgesenkt werden kann.
-
Öf
fnen Sie die Hecktüren, um an das
Ersatzrad zu gelangen.
Radwechsel
PANNENHILFE
8

144
Partner-2-VU_de_Chap08_Aide-rapide_ed01-2015
4. Vorgehensweise
- Setzen Sie den Wagenheber an der
dafür vorgesehenen Stelle an, die dem
zu wechselnden Rad am nächsten liegt.
-

Kurbeln Sie den W
agenheber
auseinander, bis der Kopf des
Wagenhebers Kontakt mit der
dafür vorgesehenen Stelle hat; der
Auflagebereich A des Fahrzeugs muss
sich richtig in den mittleren Teil des
Wagenheberkopfes einfügen.
-

Heben Sie das Fahrzeug an, bis Sie
ausreichend Platz zwischen dem
Rad und dem Boden haben, um das
Reserverad (das nicht platte Rad)
aufzuziehen.
-


Drehen Sie die Radmuttern vollständig
los.
-


Entfernen Sie die Radmuttern und
nehmen Sie das Rad ab.
-

Ziehen Sie die Radkappe ab.
-
Lockern Sie die Radmuttern und drehen
Sie sie ansatzweise los. Achten Sie darauf, dass der W
agenheber
mit der Sohle fest auf dem Boden und stabil
steht.
Wenn der Boden rutschig oder beweglich
ist, kann der Wagenheber wegrutschen oder
einsinken - Verletzungsgefahr!
Achten Sie darauf, dass der Wagenheber
nur an den unter dem Fahrzeug
vorgesehenen Stellen anliegt, indem Sie
sich vergewissern, dass die Auflagefläche
unter dem Fahrzeug sich mittig in den
Wagenheberkopf einfügt.
Ansonsten könnte das Fahrzeug beschädigt
werden und/oder der Wagenheber einsinken
- Verletzungsgefahr!
Kurbeln Sie den Wagenheber erst
auseinander, wenn Sie die Radmuttern des
auszuwechselnden Rades ansatzweise
losgedreht und das schräg gegenüber
liegende Rad mit einem Keil unterlegt
haben.
Radwechsel

145
Partner-2-VU_de_Chap08_Aide-rapide_ed01-2015
5. Ersatzrad montieren
- Kurbeln Sie den Wagenheber herunter,
bis das Fahrzeug wieder auf den
Boden steht, und entfernen Sie den
Wagenheber.
-

Ziehen Sie die Radmuttern nun mit
dem Radschlüssel fest; jedoch nicht
gewaltsam.
-


Legen Sie das defekte Rad in die
Halterung des Ersatzrads. -

Hängen Sie die Halterung wieder im
Haken ein und heben Sie sie durch
Festdrehen der Schraube mit der
Handkurbel wieder an.
-

Ziehen Sie die Schraube vollständig an,
dann überprüfen, dass das Rad korrekt
horizontal gegen das Bodenblech
gedrückt ist.
Andernfalls wiederholen Sie den V

organg.
-
Setzen Sie das Rad auf die Nabe und
drehen Sie die Radmuttern von Hand
ein.
-

Ziehen Sie die Radmuttern zunächst mit
dem Radschlüssel an.
Arbeiten Sie niemals unter einem
Fahrzeug, das nur durch einen
W

agenheber abgestützt wird
(Unterstellbock benutzen).
Benutzen Sie keinen Maschinenschrauber
anstelle des Radschlüssels.
Radwechsel
PANNENHILFE
8

146
Partner-2-VU_de_Chap08_Aide-rapide_ed01-2015
ABNEHMBARER SCHNEESCHUTZ
(S CHUTZBLENDE )
Je nach Bestimmung wird die abnehmbare
Schneeschutzblende unten an der vorderen
Stoßstange montiert, um zu vermeiden,
dass sich Schnee im Bereich des
Kühlerventilators ansammelt.
Denken Sie daran, den Schneeschutz bei
Außentemperaturen über 10
°C (keine
Schneefallgefahr) und bei Zugbetrieb
abzumontieren.
Montieren
Abmontieren
- Führen Sie einen Schraubenzieher in die
Öf fnung neben den Klammern ein.
-

Lösen Sie die vier Klammern
B
nacheinander durch eine
Hebelbewegung mit dem
Schraubenzieher.
-

Halten Sie die abnehmbare
Schneeschutzblende

vor den Zentrierstift
A an der vorderen Stoßstange.
-
Bringen Sie ihn unter Druck auf die
Klammern

B an den vier Ecken an.
6. Repariertes Rad montieren
Das reparierte Rad wird auf die
gleiche Weise montiert wie unter Punkt
5
beschrieben. Vergessen Sie nicht die
Radkappe wieder anzubringen.
Siehe Abschnitt 9, Unterabschnitt
"Kenndaten" zur Lokalisierung des
Reifenetiketts.
Siehe Abschnitt 3, Unterabschnitt
"Bedienungseinheit", Kapitel
"Reifendruckkontrolle" für
Empfehlungen nach dem Wechseln eines
Rads mit Reifendrucksensor.
Das Ersatzrad ist nicht für lange
Strecken konzipiert. Lassen Sie
so schnell wie möglich von einem
Vertreter des PEUGEOT-Händlernetzes
oder von einer qualifizierten Fachwerkstatt
überprüfen, ob die Radmuttern richtig
festgezogen sind und das Ersatzrad den
richtigen Reifendruck hat.
Lassen Sie auch das Originalrad
schnellstmöglich von einem Vertreter des
PEUGEOT-Händlernetzes oder von einer
qualifizierten Fachwerkstatt.
Schneeschutz

147
Partner-2-VU_de_Chap08_Aide-rapide_ed01-2015

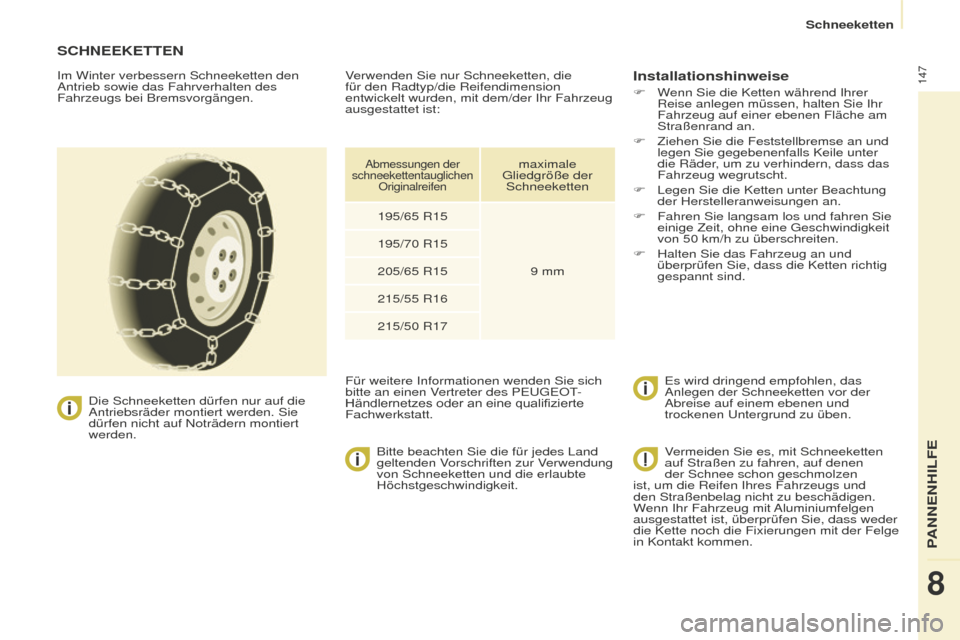

SCHNEEKETTEN
Im Winter verbessern Schneeketten den
Antrieb sowie das Fahrverhalten des
Fahrzeugs bei Bremsvorgängen.
Die Schneeketten dürfen nur auf die
Antriebsräder montiert werden. Sie
dürfen nicht auf Noträdern montiert
werden.
Bitte beachten Sie die für jedes Land
geltenden V
orschriften zur Verwendung
von Schneeketten und die erlaubte
Höchstgeschwindigkeit.InstallationshinweiseF Wenn Sie die Ketten während Ihrer Reise anlegen müssen, halten Sie Ihr
Fahrzeug auf einer ebenen Fläche am
Straßenrand an.
F

Ziehen Sie die Feststellbremse an und
legen Sie gegebenenfalls Keile unter
die Räder

, um zu verhindern, dass das
Fahrzeug wegrutscht.
F

Legen Sie die Ketten unter Beachtung
der Herstelleranweisungen an.
F


Fahren Sie langsam los und fahren Sie
einige Zeit, ohne eine Geschwindigkeit
von 50

km/h zu überschreiten.
F

Halten Sie das Fahrzeug an und
überprüfen Sie, dass die Ketten richtig
gespannt sind.
Es wird dringend empfohlen, das
Anlegen der Schneeketten vor der
Abreise auf einem ebenen und
trockenen Untergrund zu üben.
V

erwenden Sie nur Schneeketten, die
für den Radtyp/die Reifendimension
entwickelt wurden, mit dem/der Ihr Fahrzeug
ausgestattet ist:
Für weitere Informationen wenden Sie sich
bitte an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Abmessungen der
schneekettentauglichen Originalreifenmaximale
Gliedgröße der Schneeketten
195/65

R15
9
mm
195/70

R15
205/65

R15
215/55

R16
215/50

R17 Vermeiden Sie es, mit Schneeketten
auf Straßen zu fahren, auf denen
der Schnee schon geschmolzen
ist, um die Reifen Ihres Fahrzeugs und
den Straßenbelag nicht zu beschädigen.
Wenn Ihr Fahrzeug mit Aluminiumfelgen
ausgestattet ist, überprüfen Sie, dass weder
die Kette noch die Fixierungen mit der Felge
in Kontakt kommen.
Schneeketten
PANNENHILFE
8

148
Partner-2-VU_de_Chap08_Aide-rapide_ed01-2015

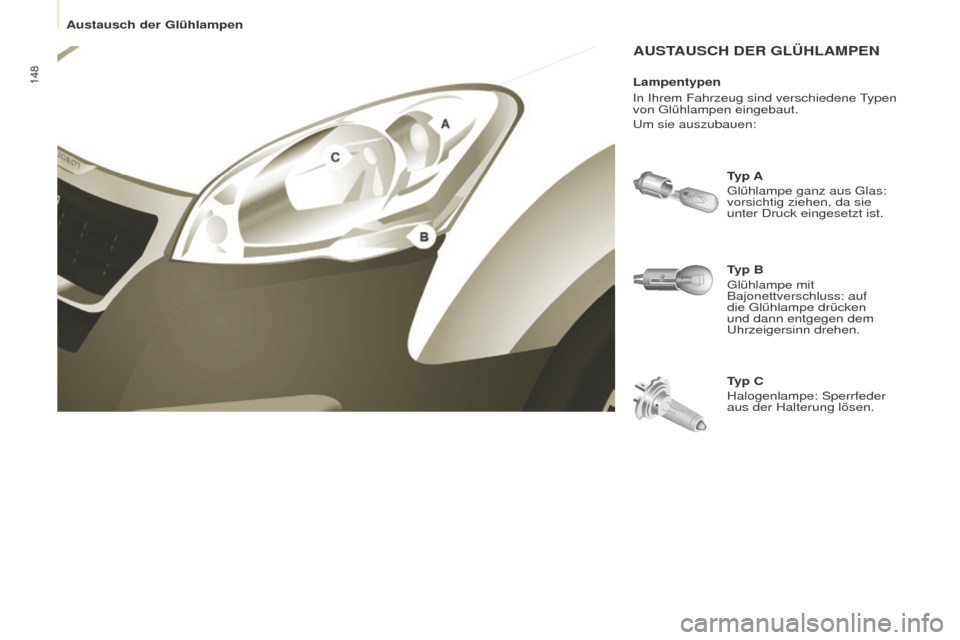

AUSTAUSCH DER GLÜHLAMPEN
Typ B
Glühlampe mit
Bajonettverschluss: auf
die Glühlampe drücken
und dann entgegen dem
Uhrzeigersinn drehen. Typ A
Glühlampe ganz aus Glas:
vorsichtig ziehen, da sie
unter Druck eingesetzt ist.
Typ C
Halogenlampe: Sperrfeder
aus der Halterung lösen.
Lampentypen
In Ihrem Fahrzeug sind verschiedene Typen
von Glühlampen eingebaut.
Um sie auszubauen:
Austausch der Glühlampen
