Peugeot Partner 2015 Betriebsanleitung (in German)

159
Partner-2-VU_de_Chap08_Aide-rapide_ed01-2015
Ohne Anheben (4 Räder am Boden)
Hierzu muss stets eine Abschleppstange
verwendet werden.
FAHRZEUG ABSCHLEPPEN LASSENV on vorne
- Abdeckung durch Druck auf das untere
Ende lösen.
-

Abschraubbare
Abschleppöse bis zum
Anschlag einschrauben.
Von hinten
- Abdeckung mit einer Münze oder dem
flachen Teil der Abschleppöse lösen.
-

Abschraubbare
Abschleppöse bis zum
Anschlag einschrauben. Beim Abschleppen mit abgestelltem
Motor sind Bremskraftverstärkung und
Servolenkung nicht mehr wirksam.
Mit angehobenen Rädern (2 Räder
am Boden)
Das Fahrzeug sollte vorzugsweise mit einer
fachgerechten Hebevorrichtung an den
Rädern angehoben werden.
Für diesen Vorgang ist es notwendig, die
Abschleppöse, die sich bei dem Werkzeug
für den Radwechsel befindet, zu entnehmen
und zu verwenden.
Fahrzeuge mit Schaltgetriebe
(Dieselmodelle)
Bei Fahrzeugen mit Schaltgetriebe muss
sich der Schalthebel in der Leerlaufstellung
befinden. Wird dieser Hinweis nicht
beachtet, kann dies zur Beschädigung
von Getriebeteilen, Bremsteilen und zum
Versagen des Bremsassistenten beim
nächsten Starten des Motors führen.
Abschnitt 9, Unterabschnitt
"Radwechsel"
Fahrzeug abschleppen
PANNENHILFE
8

160
Partner-2-VU_de_Chap08_Aide-rapide_ed01-2015
Vorsichtsmaßnahmen ...

161
Partner-2-VU_de_Chap08_Aide-rapide_ed01-2015
PANNENHILFE
8

162
Partner-2-VU_de_Chap09_Caract-technique_ed01-2015

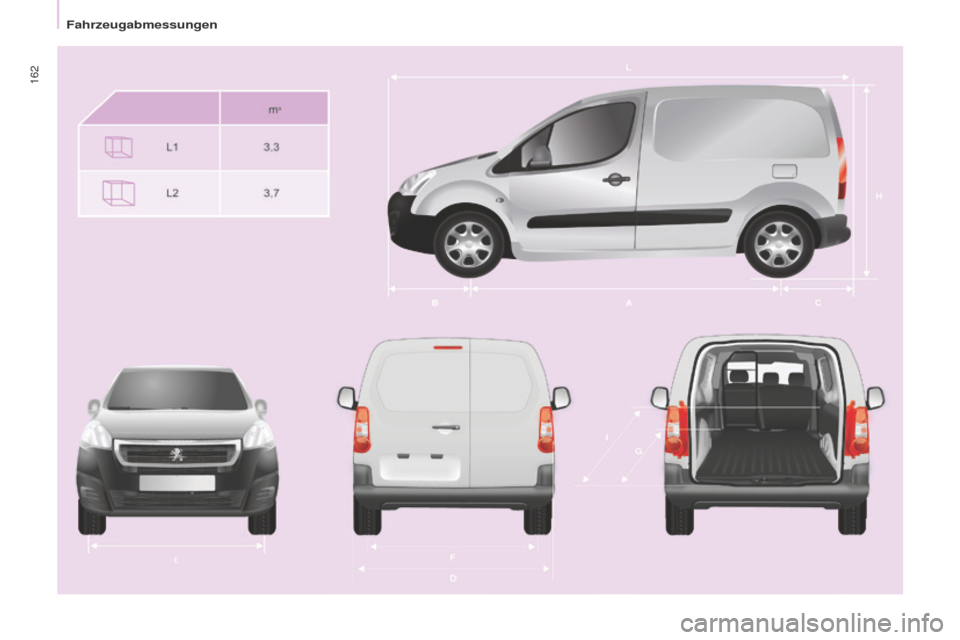

Fahrzeugabmessungen

163
Partner-2-VU_de_Chap09_Caract-technique_ed01-2015

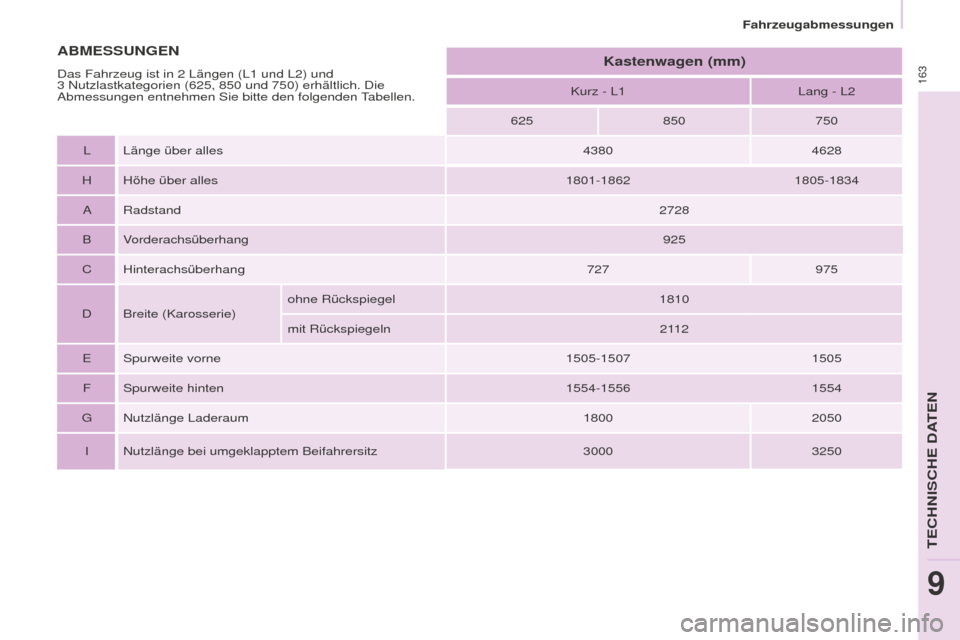

Kurz - L1Lang - L2
625 850750
L Länge über alles 43804628
H Höhe über alles 1801-18621805-1834
A Radstand 2728
B Vorderachsüberhang 925
C Hinterachsüberhang 727975
D Breite (Karosserie) ohne Rückspiegel
1810
mit Rückspiegeln 2112
E Spurweite vorne 1505-15071505
F Spurweite hinten 1554-15561554
G Nutzlänge Laderaum 18002050
I Nutzlänge bei umgeklapptem Beifahrersitz 30003250
ABMESSUNGENKastenwagen (mm)Das Fahrzeug ist in 2 Längen (L1 und L2) und
3 Nutzlastkategorien (625, 850 und 750) erhältlich. Die
Abmessungen entnehmen Sie bitte den folgenden Tabellen.
Fahrzeugabmessungen
TECHNISCHE DATEN
9

164
Partner-2-VU_de_Chap09_Caract-technique_ed01-2015

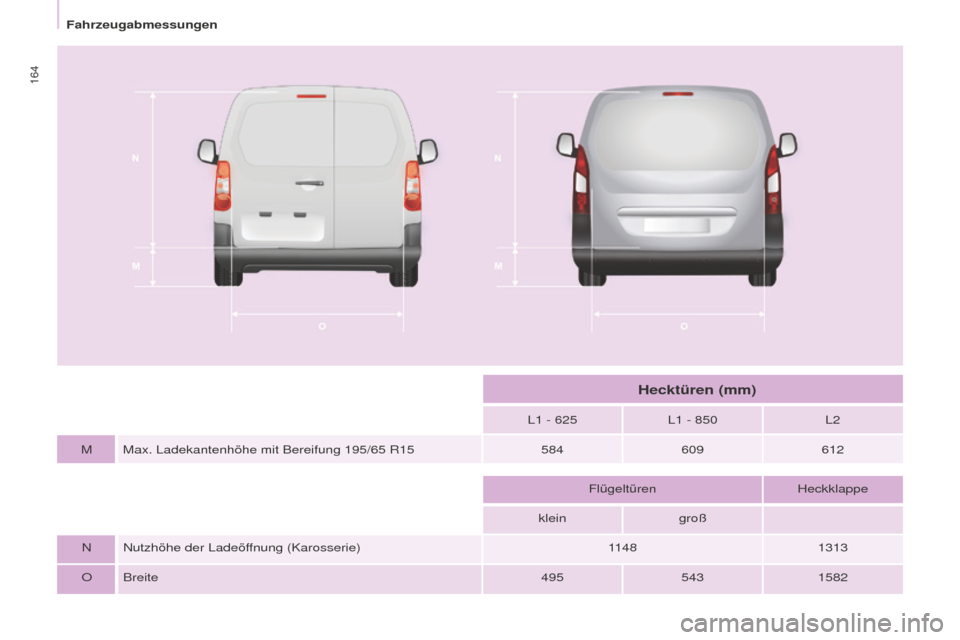

L1 - 625L1 - 850L2
M Max. Ladekantenhöhe mit Bereifung 195/65

R15 584609612
Flügeltüren Heckklappe
klein groß
N Nutzhöhe der Ladeöffnung (Karosserie) 11481313
O Breite 4955431582
Hecktüren (mm)
Fahrzeugabmessungen

165
Partner-2-VU_de_Chap09_Caract-technique_ed01-2015

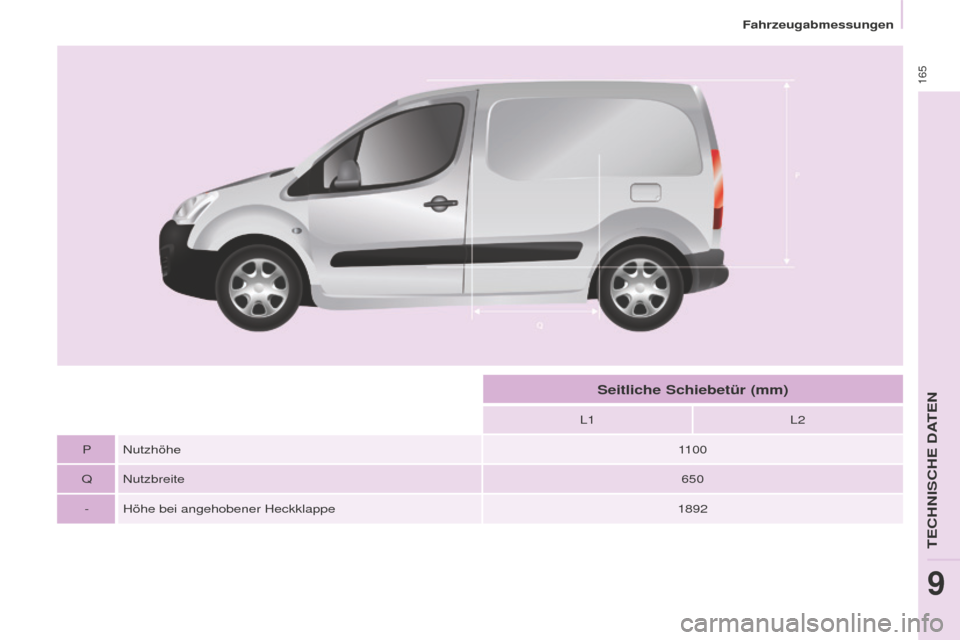

L1L2
P Nutzhöhe 1100
Q Nutzbreite 650
- Höhe bei angehobener Heckklappe 1892
Seitliche Schiebetür (mm)
Fahrzeugabmessungen
TECHNISCHE DATEN
9

166
Partner-2-VU_de_Chap09_Caract-technique_ed01-2015

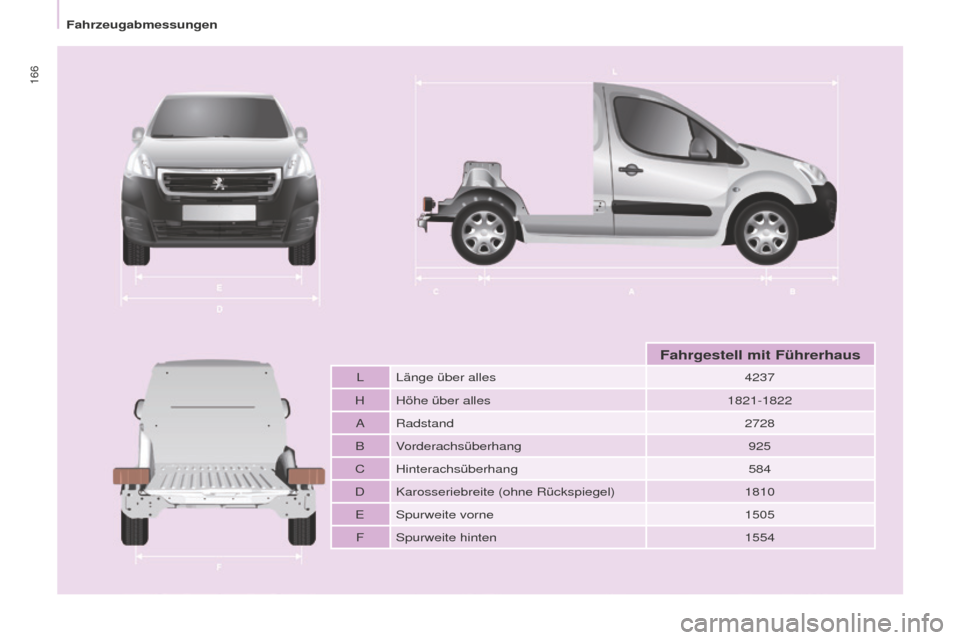

L Länge über alles4237
H Höhe über alles 1821-1822
A Radstand 2728
B Vorderachsüberhang 925
C Hinterachsüberhang 584
D Karosseriebreite (ohne Rückspiegel) 1810
E Spurweite vorne 1505
F Spurweite hinten 1554
Fahrgestell mit Führerhaus
Fahrzeugabmessungen

167
Partner-2-VU_de_Chap09_Caract-technique_ed01-2015
GEWICHTE UND A NH ä NGELASTEN
Die Gewichte und maximal zulässigen
Anhängelasten Ihres Fahrzeuges entnehmen
Sie bitte Ihren Zulassungsdokumenten.
Einige Gewichtsangaben (in kg) finden Sie
auch auf dem Typenschild des Fahrzeugs. Eine gegebenenfalls am Fahrzeug
angebrachte Anhängekupplung muss der
maximalen Anhängelast und Stützlast des
Fahrzeugs entsprechen (siehe Angaben
in der Anbauanleitung und auf dem
Typenschild der Anhängekupplung).
Für weitere Informationen wenden Sie sich
bitte an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Der angegebene Maximal-Wert für
die gebremste Anhängelast kann
gegebenenfalls nur bei Teilbeladung des
Zugfahrzeugs genutzt werden. Dies ist
bedingt durch die jeweilige Höhe des
zulässigen Gesamtzuggewichts. Bei
jedem Beladungszustand gilt, dass die
Summe aus tatsächlichem Gewicht des
Zugfahrzeugs und tatsächlicher Anhängelast
das zulässige Gesamtzuggewicht nicht
überschreiten darf. Die angegebenen Werte
für Gesamtzuggewicht und Anhängelasten
gelten für eine maximale Höhenlage von
1000
Metern.
Die aufgeführte Anhängelast ist in Schritten
von weiteren 1000
Metern um jeweils 10%
zu reduzieren. Hohe Außentemperaturen können,
zum Schutz des Motors, zu einem
Leistungsabfall des Fahrzeugs führen;
verringern Sie bei Außentemperaturen über
37
°C die Anhängelast.
Wo sich das Typenschild befindet,
entnehmen Sie bitte der Rubrik 9,
Absatz "Kenndaten" dieser
Bedienungsanleitung.
MOTORDATEN
Die speziellen Angaben zu Ihrer
Motorisierung (Hubraum, Höchstleistung,
Drehzahl bei Höchstleistung, Kraftstoffart,
CO
2-Ausstoß, ...) entnehmen Sie bitte Ihren
Zulassungsdokumenten.
Die Höchstleistung entspricht dem auf dem
Prüfstand homologierten Wert, gemäß den
geltenden EG/ECE-Bestimmungen
Für weitere Informationen wenden Sie sich
bitte an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Das Fahren mit Anhänger kann bei
einem gering beladenen Zugfahrzeug
dessen Fahrverhalten beeinträchtigen.
Beim Fahren mit Anhänger verlängert sich
der Bremsweg.
Für Fahrzeuge mit Anhänger verringert sich
die amtlich zulässige Höchstgeschwindigkeit
(beachten Sie die geltende gesetzliche
Regelung in Ihrem Land).
Gewichte
TECHNISCHE DATEN
9

168
Partner-2-VU_de_Chap09_Caract-technique_ed01-2015

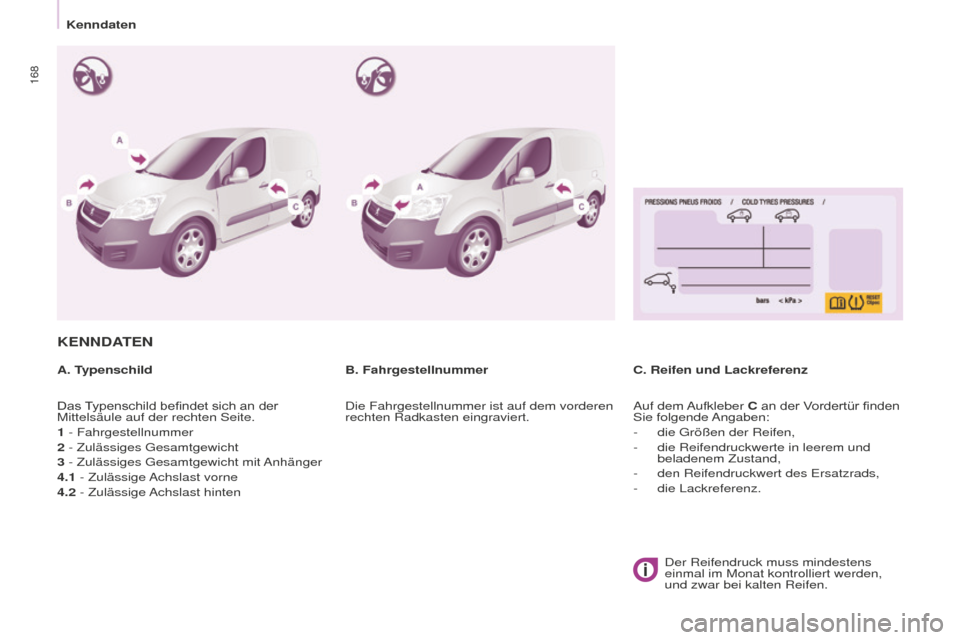

KENNDATEN
A. TypenschildC. Reifen und Lackreferenz
B. Fahrgestellnummer
Das Typenschild befindet sich an der
Mittelsäule auf der rechten Seite.
1
- Fahrgestellnummer
2
- Zulässiges Gesamtgewicht
3
- Zulässiges Gesamtgewicht mit Anhänger
4.1
- Zulässige Achslast vorne
4.2
- Zulässige Achslast hinten Die Fahrgestellnummer ist auf dem vorderen
rechten Radkasten eingraviert.
Auf dem Aufkleber
C an der Vordertür finden
Sie folgende Angaben:
-

die Größen der Reifen,
-


die Reifendruckwerte in leerem und
beladenem Zustand,
-


den Reifendruckwert des Ersatzrads,
-


die Lackreferenz.Der Reifendruck muss mindestens
einmal im Monat kontrolliert werden,
und zwar bei kalten Reifen.
Kenndaten
