Peugeot Partner 2015 Návod k obsluze (in Czech)

79
Partner-2-VU_cs_Chap04_Ergonomie_ed01-2015
USPOŘÁDÁNÍ VPŘEDU
1.
Spodní odkládací schránka
Existuje v provedení s dvířky a bez
dvířek.
Horní odkládací přihrádka
Nachází se za volantem na palubní
desce.
Výřez usnadňuje nadzvednutí víka
pro jeho otevření. Doprovázejte rukou
pohyb až do zajištěné polohy.
Při zavírání doprovázejte pohyb víka,
poté v jeho středu mírně zatlačte.
Jakákoli kapalina, která by se mohla
v tomto prostoru rozlít, představuje
nebezpečí elektrického zkratu, a tedy
potenciálně riziko požáru.
3. Boční úložný prostor
4. Háček na tašku
Na háček zavěšujte pouze tašky z
pružného materiálu a nepříliš těžké.
2. Odkládací prostor a držák na
láhev (1,5 l)
Život na palubě
ERGONOMIE A
4

80
Partner-2-VU_cs_Chap04_Ergonomie_ed01-2015
Stropní police
Nachází se nad slunečními clonami a
slouží k uložení rozličných předmětů
(svetr, dokumenty, rukavice, ...).
Dvířka tvořená slunečními clonami
umožňují náhled do police a přístup k
uloženým předmětům.
Maximální přípustné zatížení stropní
police: 5 kg.
Neodkládejte do police předměty, které
by představovaly nebezpečí pro cestující.
Středová úložná konzola
Tato konzola nabízí praktický přídavný
úložný prostor: je vyjímatelná a
připevňuje se k podstavci, který má
kromě jiného ve své zadní části dva
držáky na pohárky.
Dbejte na to, aby byl předmět (láhev,
plechovka, ...), umístěný ve výlisku,
dobře zajištěn a nehrozilo nebezpečí
jeho zvrhnutí za jízdy.
Jakákoli kapalina, která se může rozlít,
představuje riziko poškození vybavení
v případě styku s ovladači na místě
řidiče a na středové konzoli.
Buďte opatrní.
Sluneční clona
Pro zabránění oslňování zepředu
sklopte sluneční clonu směrem dolů.
Na rubu sluneční clony řidiče je kapsa
pro zasunutí lístků mýtného, platební
karty, apod.
Úložné prostory pod sedadly
Můžete využít úložné schránky
nacházející se v podlaze pod předními
sedadly.
Pro usnadnění přístupu ke schránce
posuňte sedadlo směrem dopředu.
Nářadí pro vozidlo je uloženo v ní.Více informací o nářadí naleznete
v kapitole 9, část "Výměna kola".
Život na palubě

81
Partner-2-VU_cs_Chap04_Ergonomie_ed01-2015
Automatické rozsvěcování /
zhasínání
Přední stropní světlo se rozsvítí při
vytažení klíčku ze spínací skříňky,
při odemknutí vozidla, při otevření
předních dveří a při lokalizování
vozidla pomocí dálkového ovladače.
Zhasne postupně po zapnutí
zapalování a po zamknutí vozidla.Prostor pro cestující: osvětlení
při otevření předních dveří.
Zapínají a vypínají se pomocí
ručního spínače, fungují při
zapnutém zapalování.
Nákladový prostor: osvětlení
při otevření některých zadních
dveří.
Jestliže zůstanou zadní dveře
otevřeny po dobu několika
minut, stropní světlo zhasne.
Trvale zhasnuté.
Trvale svítí, když je zapnuté
zapalování.
Přední stropní světlo
STROPNÍ SVĚTLA
Zadní stropní světlo
Individuální bodová světla na čtení
vpředu
Život na palubě
ERGONOMIE A
4

82
Partner-2-VU_cs_Chap04_Ergonomie_ed01-2015
PRODLOUžENÁ KABINA
Lavice
Složení lavice
-
Je-li třeba, posuňte přední sedadla
dopředu a zapněte bezpečnostní
pás prostředního místa.
-


Ověřte správné umístění popruhů a
zámků bezpečnostních pásů podél
bočních panelů, aby nebránily
posunu opěradla.
-


Odjistěte opěradlo pomocí
ovladače

A.
Prodloužená kabina je vybavená
třímístnou lavicí ve 2. řadě, jejíž
jednodílné opěradlo je pevně spojené s
mřížkou "zarážky nákladu".
Na zadní místa je třeba nastupovat
bočními posuvnými dveřmi.
Život na palubě

83
Partner-2-VU_cs_Chap04_Ergonomie_ed01-2015
Rozložení lavice
-
Jediným pohybem: uchopte
červený popruh a přitáhněte celek
vodorovně směrem dozadu.
Doprovázejte pohyb až do zajištění
nohou lavice na podlaze.
-


Narovnejte opěradlo.
Ovladač

A se automaticky zajistí.
-

Ověřte, že je lavice v poloze pro
sezení řádně zajištěná v podlaze.
Nenechte celek prudce spadnout.
Správné používání
Je zbytečné pomáhat, doprovázet
nebo přidržovat lavici druhou volnou
rukou během pohybu sklápění.
Ukotvení zadních bezpečnostních
pásů nejsou určena k upevnění
přepravovaného nákladu. K tomuto
účelu používejte výlučně upevňovací
oka na podlaze.
Lavice v prodloužené kabině
není vhodná pro montáž dětské
autosedačky.
-

Stejnou rukou sklopte opěradlo s
mřížkou na sedák.
-


Uchopte červený popruh (jako
madlo) a zvedněte svisle celek,
přitom jej rukou doprovázejte až do
složené polohy

.
Zvednutý sedák se opře o opěradla
sedadel 1. řady.
Opěrky hlavy a bezpečnostní
pásy
Všechna tři místa lavice jsou opatřená
samonavíjecími bezpečnostními
pásy. Bezpečnostní pásy náležející
k bočními místům jsou upevněné
k bočním panelům, zatímco
bezpečnostní pás prostředního místa
je upevněný k opěradlu lavice.
Každé místo je vybavené opěrkou
hlavy, přišroubovanou k mřížce
zarážky nákladu. Opěrku lze vyjmout.
Po vyjmutí opěrky hlavy je nutné
ji v interiéru bezpečně uložit nebo
upevnit k nějakému držáku.
Za jízdy s cestujícími na zadních
místech musejí být opěrky hlavy
našroubované na svých místech.
Život na palubě
ERGONOMIE A
4

84
Partner-2-VU_cs_Chap04_Ergonomie_ed01-2015
USPOŘÁDÁNÍ NÁKLADOVÉHO
PROST
ORU
Zásuvka

12
V
(max. 120
W)
Je doporučeno omezit její používání,
aby nedošlo k vybití akumulátoru
vozidla.
Upevňovací oka
Pro připevnění nákladu používejte oka
na podlaze vzadu.
Obložení
Spodní části boků mají obložení pro
ochranu nákladového prostoru.
Z bezpečnostních důvodů je
pro případ prudkého brzdění
doporučeno zajistit náklad
jeho spolehlivým připevněním k
upevňovacím okům a umístit těžké
předměty co nejvíce dopředu (do
blízkosti prostoru pro cestující).
Život na palubě

85
Partner-2-VU_cs_Chap04_Ergonomie_ed01-2015
žebříková přepážkaPolovysoká přepážka
Zarážky pro náklad
Pro Vaše vozidlo je k dispozici široká
nabídka různých zarážek pro účinnou
ochranu řidiče a spolujezdce(ů)
vpředu, při současném zachování
variabilního uspořádání nákladového
prostoru.
Obraťte se na servis sítě PEUGEOT
pro získání informací o nabídce
zarážek, prodávaných jako doplňkové
vybavení. Plná přepážka prosklená
Život na palubě
ERGONOMIE A
4

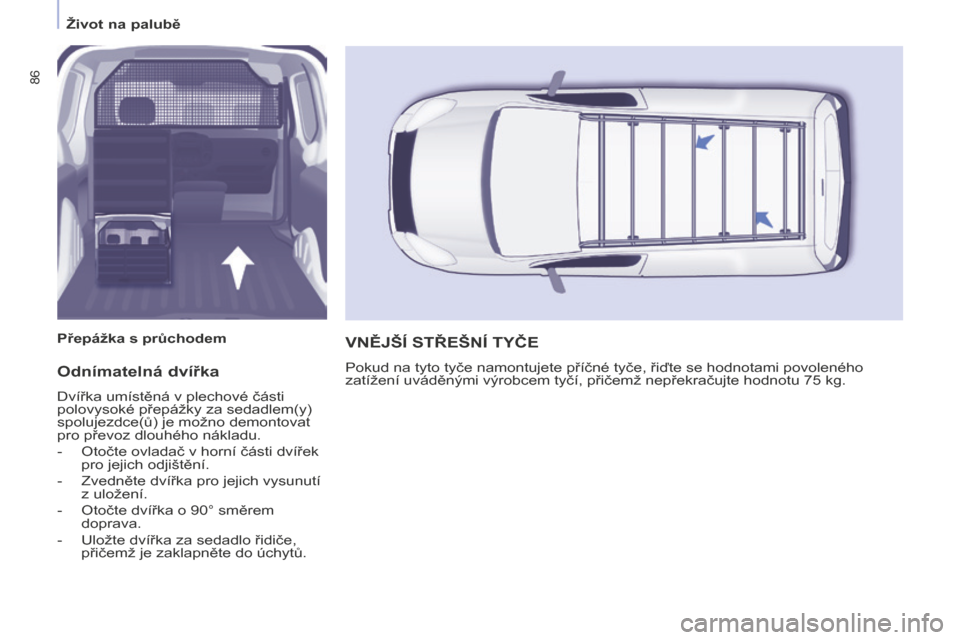

86
Partner-2-VU_cs_Chap04_Ergonomie_ed01-2015
Odnímatelná dvířka
Dvířka umístěná v plechové části
polovysoké přepážky za sedadlem(y)
spolujezdce(ů) je možno demontovat
pro převoz dlouhého nákladu.
-
Otočte ovladač v horní části dvířek
pro jejich odjištění.
-


Zvedněte dvířka pro jejich vysunutí
z uložení.
-


Otočte dvířka o 90° směrem
doprava.
-


Uložte dvířka za sedadlo řidiče,
přičemž je zaklapněte do úchytů.
VNĚJšÍ STŘEšNÍ TYČE
Pokud na tyto tyče namontujete příčné tyče, řiďte se hodnotami povoleného
zatížení uváděnými výrobcem tyčí, přičemž nepřekračujte hodnotu 75 kg.
Přepážka s průchodem
Život na palubě

87
Partner-2-VU_cs_Chap04_Ergonomie_ed01-2015
Nastavování vnějších zpětných
zrcátek s elektrickým ovládáním
Z
PĚTNÁ

ZRCÁTKANastavování
vnějších zpětných
zrcátek s ručním ovládáním
Pohybováním seřizovací páčky ve
čtyřech směrech nastavte žádanou
polohu.
Po zaparkování vozidla můžete ručně
přiklopit zrcátka ke karoserii.
Zrcátka nejsou vybavena
automatickým odmrazováním. -
Zvolte zpětné zrcátko přepnutím
ovladače směrem vpravo nebo
vlevo.
-

Posunováním ovladače do čtyř
směrů proveďte seřízení.
-


V
raťte ovladač do středové polohy.
Zpětná zrcátka a okna
ERGONOMIE A
4

88
Partner-2-VU_cs_Chap04_Ergonomie_ed01-2015
Elektrické přiklápění / odklápění
Vyhřívaná zpětná zrcátka
Zpětná zrcátka je možno elektricky
přiklopit nebo odklopit z interiéru
vozidla, po zaparkování se zapnutým
zapalováním:
-
Umístěte ovladač do středové
polohy

.
-

Otočte ovladač směrem dolů. Zpětná zrcátka s elektrickým
seřizováním a s funkcí
přiklápění/odklápění mohou
být odmrazována.
Vynucené přiklopení
Pokud je u stojícího vozidla držák
zpětného zrcátka vysunutý ze své
původní polohy, upravte ručně jeho
polohu nebo použijte ovladač pro
elektrické přiklápění.
Vnitřní zpětné zrcátko s ručním
přepínáním
Vnitřní zpětné zrcátko má dvě polohy:
-
denní (normální),
-


noční (zabraňující oslnění).
Polohu zrcátka změníte zatlačením
nebo přitažením páčky

, která se
nachází na jeho spodním okraji.
Stiskněte tlačítko pro odmrazování
zadního okna.
Zpětná zrcátka a okna
