Peugeot Partner 2015 Návod k obsluze (in Czech)

119
Partner-2-VU_cs_Chap06_Accessoire_ed01-2015

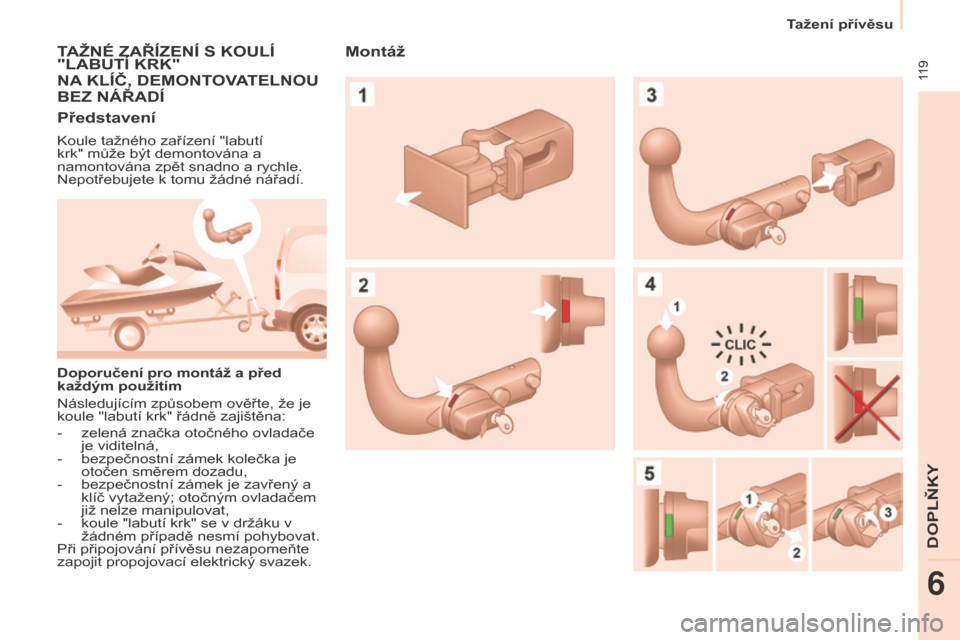

TAž NÉ ZAŘÍZENÍ S KOULÍ
" LABUTÍ KRK "
NA

KLÍČ , DEMONTOVATELNOU
BEZ

NÁŘADÍ
Představení
Koule tažného zařízení "labutí
krk" může být demontována a
namontována zpět snadno a rychle.
Nepotřebujete k tomu žádné nářadí.
Doporučení pro montáž a před
každým použitím
Následujícím způsobem ověřte, že je
koule "labutí krk" řádně zajištěna:
-

zelená značka otočného ovladače
je viditelná,
-


bezpečnostní zámek kolečka je
otočen směrem dozadu,
-


bezpečnostní zámek je zavřený a
klíč vytažený; otočným ovladačem
již nelze manipulovat,
-


koule "labutí krk" se v držáku v
žádném případě nesmí pohybovat.
Při připojování přívěsu nezapomeňte
zapojit propojovací elektrický svazek.
Montáž
Tažení přívěsu
DOPL
KY
6

120
Partner-2-VU_cs_Chap06_Accessoire_ed01-2015

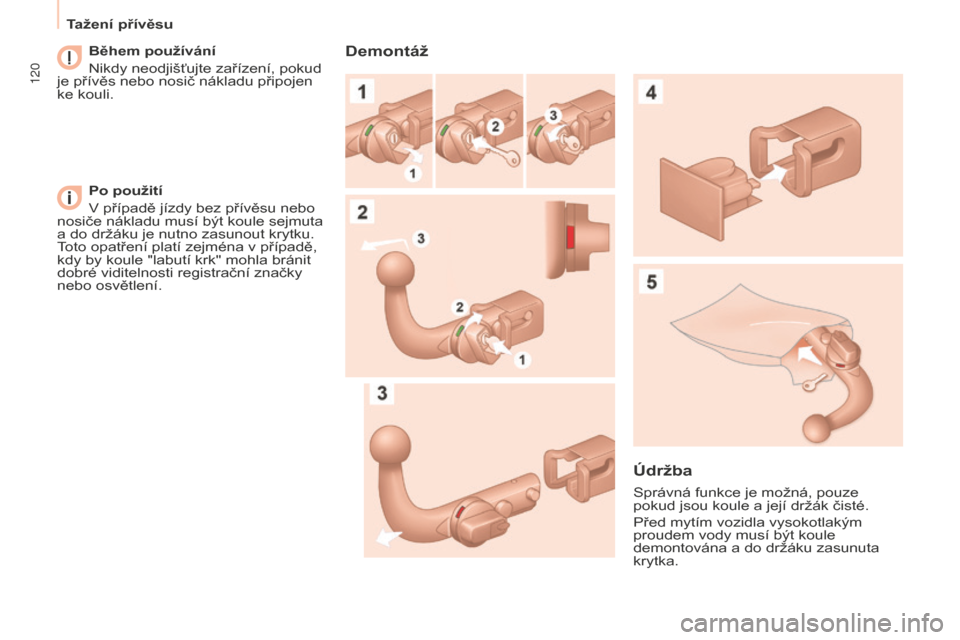

Během používání
Nikdy neodjišťujte zařízení, pokud
je přívěs nebo nosič nákladu připojen
ke kouli.
Po použití
V případě jízdy bez přívěsu nebo
nosiče nákladu musí být koule sejmuta
a do držáku je nutno zasunout krytku.
Toto opatření platí zejména v případě,
kdy by koule "labutí krk" mohla bránit
dobré viditelnosti registrační značky
nebo osvětlení.Demontáž
Údržba
Správná funkce je možná, pouze
pokud jsou koule a její držák čisté.
Před mytím vozidla vysokotlakým
proudem vody musí být koule
demontována a do držáku zasunuta
krytka.
Tažení přívěsu

121
Partner-2-VU_cs_Chap06_Accessoire_ed01-2015
Autorádia, sada hands-free,
reproduktory, měnič CD, navigace,
USB Box, video souprava,...
Všechny audio a telematické systémy
nabízené na trhu musejí pro možnost
jejich montáže do vozidla splňovat
technické požadavky pro montáž,
respektovat specifika sériového
vybavení Vašeho vozidla a musí s ním
být kompatibilní. Proto se vždy předem
poraďte v servisu sítě PEUGEOT. Aby se předešlo nebezpečí
zablokování pedálů:
-
dbejte na správné umístění kober
-
ce a jeho úchytů,
-
nikdy nepokládejte několik koberců
přes sebe.
Maximální zatížení tyčí
-

Střešní zahrádka: 120
kg.
-

Příčné střešní tyče: 100
kg.
-

Příčné střešní tyče na podélných
tyčích: 75

kg. Montáž radiokomunikačních
vysílačů
Před montáží radiokomunikačních
vysílačů jako doplňkového vybavení
s externí anténou na vozidle Vám
doporučujeme poradit se se zástupcem
značky PEUGEOT.
V servisu sítě PEUGEOT můžete získat
informace o charakteristikách vysílačů
(frekvenční pásmo, maximální výstupní
výkon, poloha antény, specifické
montážní podmínky), které mohou být
namontovány v souladu se Směrnicí
o elektromagnetické kompatibilitě
automobilů (2004/104/ES).
Zástěrky za přední kola, zástěrky za
zadní kola, hliníková kola 15/17
palců,
obložení podběhů kol, kožený volant,...
Kapalina do ostřikovačů, přípravky na
čištění a údržbu interiéru a karosérie,
náhradní žárovky,...
Alarm proti vniknutí, pískování skel,
lékárnička, bezpečnostní vesta s
vysokou viditelností, parkovací asistent
přední a zadní, výstražný trojúhelník,
bezpečnostní šrouby pro hliníkové
ráfky,... Potahy sedadel kompatibilní s airbagy
pro přední sedadlo, lavice, pryžový
koberec, kovralový koberec, sněhové
řetězy, sluneční clona, nosič jízdního
kola na zadní výklopné dveře,...
Další příslušenství
Toto příslušenství a náhradní díly
jsou uzpůsobené pro Váš vůz, jejich
spolehlivost a bezpečnost byla
testována a schválena. K dispozici je
široká nabídka dopňkového vybavení a
originálních náhradních dílů.
Nabídka výbavy pro firmy
Ředitelství náhradních dílů výrobce
vydává katalog příslušenství, nabízející
různé vybavení a zařízení, jako
například:
Zarážky pro náklad (všechny typy).
Nakládací váleček.
Tažné zařízení, propojovací svazek:
montáž tažného zařízení pro přívěs
musí být provedena v servisu sítě
PEUGEOT.
Přepážky a oddělovací mříže,
ochrana interiéru z hladkého dřeva s
protiskluzovou podlahou.
Ochranné mříže.
Nabízena je další řada doplňků,
určených pro zvýšení pohodlí, pro
volný čas a pro údržbu:
Vybaven

122
Partner-2-VU_cs_Chap06_Accessoire_ed01-2015
Montáž elektrického vybavení
nebo příslušenství, které není v
nabídce společnosti Automobiles
PEUGEOT, může způsobit poruchu
elektronických systémů Vašeho
vozidla. Mějte, prosím, na zřeteli toto
upozornění. Doporučujeme Vám
obrátit se na zástupce značky, aby
Vám představil schválenou řadu prvků
výbavy a příslušenství.
V některých zemích prodeje patří
některé prvky, jako např. bezpečnostní
vesta s vysokou viditelností, výstražné
trojúhelníky, náhradní žárovky, pojistky,
alkoholtester, ... do povinné výbavy
vozidla.
Vybaven

123
Partner-2-VU_cs_Chap07_Verification_ed01-2015
PEUGEOT & TOTAL
PARTNERSTVÍ VE S LUŽBÁCH
V

ÝKONU
!
Inovace, klíč k úspěchu
Výzkumná oddělení společnosti TOTAL
spolupracují s týmy společnosti PEUGEOT na
vývoji vysoce kvalitních maziv, odpovídajících
nejnovějším technickým inovacím vozidel
PEUGEOT. Jsou pro Vás zárukou optimalizace
výkonových parametrů a dlouhodobé ochrany
motoru.
Model 208

H
Ybrid FE dokazuje schopnosti
společností PEUGEOT a TOTAL vyvíjet
inovativní technologie, nabízející alternativní
cestu pro budoucnost.
208 HYbrid FE - model se špičkovou technologií a mimořádnými charakteristikami:
spotřeba1,9 l/100 km a zr ychlení z 0 na 100 km/h za 8 sekund.
Snižování emisí škodlivin,
skutečná realita
Maziva značky TOTAL mají specifické složení,
které optimalizuje účinnost motorů a ochranu
systémů pro následné zpracování spalin. Aby
bylo zaručeno jejich správné fungování, je
třeba dodržovat pokyny pro údržbu vydané
společností PEUGEOT.
DOPORUČUJE
Údržba se značkou TOTAL
OVĚŘOVÁNÍ
7

124
Partner-2-VU_cs_Chap07_Verification_ed01-2015
OTEVÍRÁNÍ KAPOTY MOTORU
Vzpěra

kapoty
Upevněte vzpěru do příslušného
uložení, označeného samolepkou na
plechu na levém boku vozidla, pro
zajištění kapoty v otevřené poloze.
Před zavřením kapoty vraťte vzpěru do
jejího úchytu (bez použití přílišné síly).
Zvenku
Mírně nadzvedněte kapotu zasunutím
ruky naplocho, dlaní směrem dolů, aby
byl lepší přístup k ovládací páčce.
Zatlačte páčku směrem doleva a
otevřete kapotu.
Uvnitř
Přitáhněte směrem k sobě ovladač
umístěný pod palubní deskou. Kapota
motoru je nyní odjištěná.
Zavření kapoty
Sklopte kapotu a těsně před zavřením
ji pusťte. Ověřte řádné zajištění kapoty.
Nemanipulujte pokud možno s kapotou
za silného větru.
Otevření kapoty

125
Partner-2-VU_cs_Chap07_Verification_ed01-2015
BENZÍNOVÝ MOTOR
1. Nádržka ostřikovače čelního skla.
2.
Pojistková skříňka.
3.


Nádržka chladicí kapaliny motoru. Připojení baterie :
+


Kovový bod kladného pólu.
-
Kovový bod záporného pólu (kostra).
Při všech zásazích v motorovém prostoru buďte velmi opatrní.
4.
Nádržka brzdové a spojkové
kapaliny
.
5.

Vzduchový filtr
.
6.

Ruční měrka oleje.7.

Otvor pro dooplňování motorového
oleje.
8.

Nádržka kapaliny posilovače řízení.
Motorový prostor
OVĚŘOVÁNÍ
7

126
Partner-2-VU_cs_Chap07_Verification_ed01-2015
NAFTOVÝ MOTOR
4. Nádržka brzdové a spojkové
kapaliny.
5.

Vzduchový filtr
.
6.

Ruční měrka oleje.
7. Otvor pro doplňování motorového oleje.
8. Nádržka kapaliny posilovače řízení.
9.
Ruční plnicí čerpadlo palivového
okruhu.
1.


Nádržka ostřikovače čelního skla.
2.

Pojistková skříňka.
3.

Nádržka chladicí kapaliny motoru.
Připojení baterie :
+


Kovový bod kladného pólu.
-
Kovový bod záporného pólu (kostra).
Při všech zásazích v motorovém prostoru buďte velmi opatrní.
Motorov\375 prostor

127
Partner-2-VU_cs_Chap07_Verification_ed01-2015

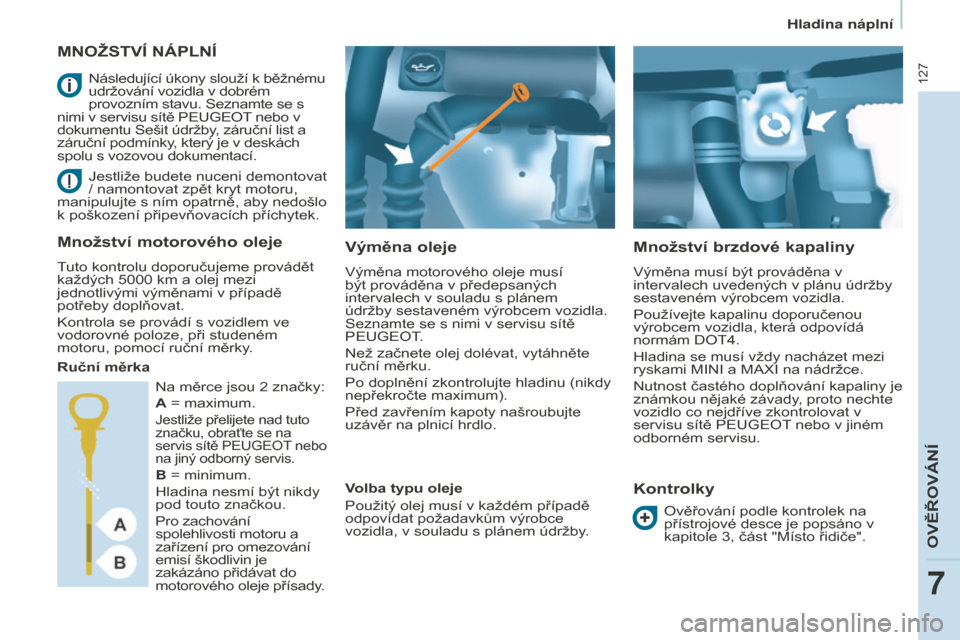

MNOžSTVÍ NÁPLNÍ
Výměna
oleje
Výměna motorového oleje musí
být prováděna v předepsaných
intervalech v souladu s plánem
údržby sestaveném výrobcem vozidla.
Seznamte se s nimi v servisu sítě
PEUGEOT.
Než začnete olej dolévat, vytáhněte
ruční měrku.
Po doplnění zkontrolujte hladinu (nikdy
nepřekročte maximum).
Před zavřením kapoty našroubujte
uzávěr na plnicí hrdlo.
Množství brzdové kapaliny
Výměna musí být prováděna v
intervalech uvedených v plánu údržby
sestaveném výrobcem vozidla.
Používejte kapalinu doporučenou
výrobcem vozidla, která odpovídá
normám DOT4.
Hladina se musí vždy nacházet mezi
ryskami MINI a MAXI na nádržce.
Nutnost častého doplňování kapaliny je
známkou nějaké závady, proto nechte
vozidlo co nejdříve zkontrolovat v
servisu sítě PEUGEOT nebo v jiném
odborném servisu.
Kontrolky
Jestliže budete nuceni demontovat
/ namontovat zpět kryt motoru,
manipulujte s ním opatrně, aby nedošlo
k poškození připevňovacích příchytek.
Množství motorového oleje
Tuto kontrolu doporučujeme provádět
každých 5000 km a olej mezi
jednotlivými výměnami v případě
potřeby doplňovat.
Kontrola se provádí s vozidlem ve
vodorovné poloze, při studeném
motoru, pomocí ruční měrky.
Ruční měrka
Volba typu oleje
Použitý olej musí v každém případě
odpovídat požadavkům výrobce
vozidla, v souladu s plánem údržby.
Následující úkony slouží k běžnému
udržování vozidla v dobrém
provozním stavu. Seznamte se s
nimi v servisu sítě PEUGEOT nebo v
dokumentu Sešit údržby, záruční list a
záruční podmínky, který je v deskách
spolu s vozovou dokumentací.
Ověřování podle kontrolek na
přístrojové desce je popsáno v
kapitole 3, část "Místo řidiče".
Na měrce jsou 2
značky:
A = maximum.
Jestliže přelijete nad tuto
značku, obraťte se na
servis sítě PEUGEOT nebo
na jiný odborný servis.
B = minimum.
Hladina nesmí být nikdy
pod touto značkou.
Pro zachování
spolehlivosti motoru a
zařízení pro omezování
emisí škodlivin je
zakázáno přidávat do
motorového oleje přísady.
Hladina n

128
Partner-2-VU_cs_Chap07_Verification_ed01-2015

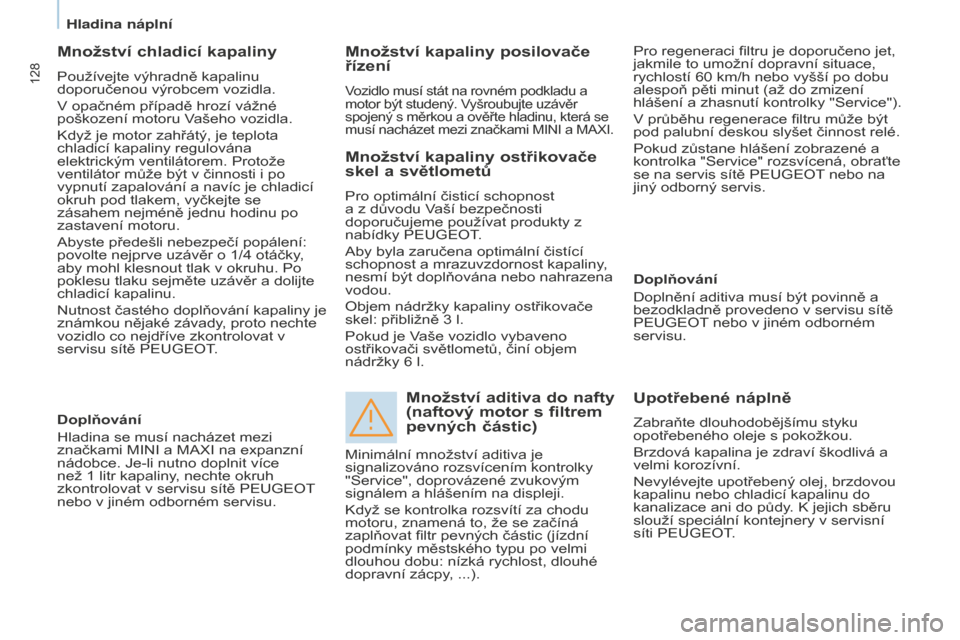

Množství chladicí kapaliny
Používejte výhradně kapalinu
doporučenou výrobcem vozidla.
V opačném případě hrozí vážné
poškození motoru Vašeho vozidla.
Když je motor zahřátý, je teplota
chladicí kapaliny regulována
elektrickým ventilátorem. Protože
ventilátor může být v činnosti i po
vypnutí zapalování a navíc je chladicí
okruh pod tlakem, vyčkejte se
zásahem nejméně jednu hodinu po
zastavení motoru.
Abyste předešli nebezpečí popálení:
povolte nejprve uzávěr o 1/4 otáčky,
aby mohl klesnout tlak v okruhu. Po
poklesu tlaku sejměte uzávěr a dolijte
chladicí kapalinu.
Nutnost častého doplňování kapaliny je
známkou nějaké závady, proto nechte
vozidlo co nejdříve zkontrolovat v
servisu sítě PEUGEOT.
Množství kapaliny posilovače
řízení
Vozidlo musí stát na rovném podkladu a
motor být studený. Vyšroubujte uzávěr
spojený s měrkou a ověřte hladinu, která se
musí nacházet mezi značkami MINI a MAXI.
Pro regeneraci filtru je doporučeno jet,
jakmile to umožní dopravní situace,
rychlostí 60
km/h nebo vyšší po dobu
alespoň pěti minut (až do zmizení
hlášení a zhasnutí kontrolky "Service").
V průběhu regenerace filtru může být
pod palubní deskou slyšet činnost relé.
Pokud zůstane hlášení zobrazené a
kontrolka "Service" rozsvícená, obraťte
se na servis sítě PEUGEOT nebo na
jiný odborný servis.
Doplňování
Hladina se musí nacházet mezi
značkami MINI a MAXI na expanzní
nádobce. Je-li nutno doplnit více
než 1

litr kapaliny, nechte okruh
zkontrolovat v servisu sítě PEUGEOT
nebo v jiném odborném servisu.
Množství kapaliny ostřikovače
skel a světlometů
Pro optimální čisticí schopnost
a z důvodu Vaší bezpečnosti
doporučujeme používat produkty z
nabídky PEUGEOT.
Aby byla zaručena optimální čistící
schopnost a mrazuvzdornost kapaliny,
nesmí být doplňována nebo nahrazena
vodou.
Objem nádržky kapaliny ostřikovače
skel: přibližně 3
l.
Pokud je Vaše vozidlo vybaveno
ostřikovači světlometů, činí objem
nádržky 6
l.
Množství aditiva do nafty
(naftový motor s filtrem
pevných částic)
Doplňování
Doplnění aditiva musí být povinně a
bezodkladně provedeno v servisu sítě
PEUGEOT nebo v jiném odborném
servisu.
Upotřebené náplně
Zabraňte dlouhodobějšímu styku
opotřebeného oleje s pokožkou.
Brzdová kapalina je zdraví škodlivá a
velmi korozívní.
Nevylévejte upotřebený olej, brzdovou
kapalinu nebo chladicí kapalinu do
kanalizace ani do půdy. K jejich sběru
slouží speciální kontejnery v servisní
síti PEUGEOT.
Minimální množství aditiva je
signalizováno rozsvícením kontrolky
"Service", doprovázené zvukovým
signálem a hlášením na displeji.
Když se kontrolka rozsvítí za chodu
motoru, znamená to, že se začíná
zaplňovat filtr pevných částic (jízdní
podmínky městského typu po velmi
dlouhou dobu: nízká rychlost, dlouhé
dopravní zácpy, ...).
Hladina n\341pln\355
