Page 161 of 260

159

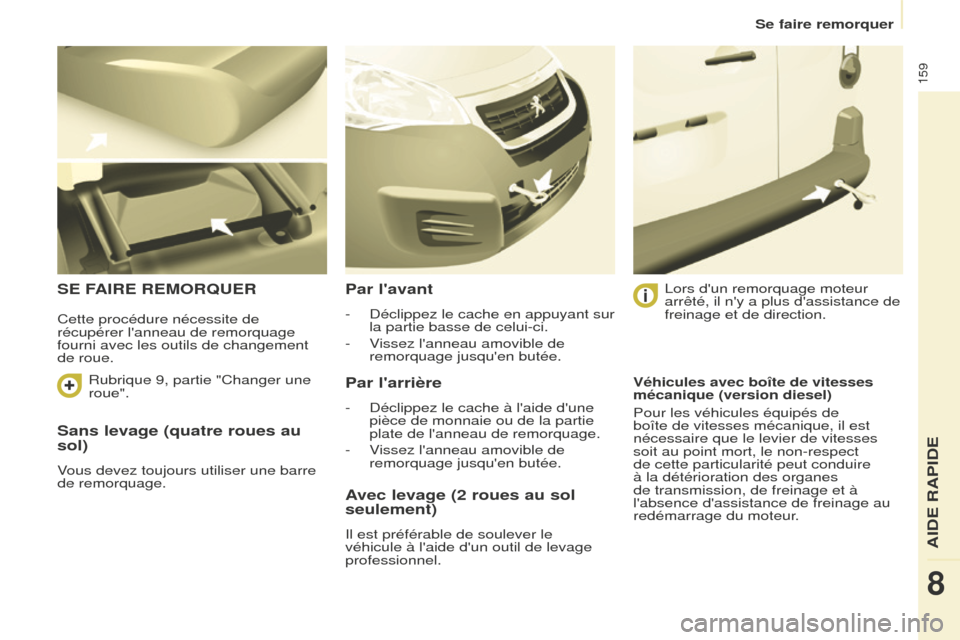

Se faire remorquer
Sans levage (quatre roues au
sol)
Vous devez toujours utiliser une barre
de remorquage.
SE FAIRE REMORQUERPar l'avant
- Déclippez le cache en appuyant sur
la partie basse de celui-ci.
-
Vissez l'anneau amovible de
remorquage jusqu'en butée.
Par l'arrière
- Déclippez le cache à l'aide d'une
pièce de monnaie ou de la partie
plate de l'anneau de remorquage.
-
Vissez l'anneau amovible de
remorquage jusqu'en butée. Lors d'un remorquage moteur
arrêté, il n'y a plus d'assistance de
freinage et de direction.
Avec levage (2 roues au sol
seulement)
Il est préférable de soulever le
véhicule à l'aide d'un outil de levage
professionnel.
Cette procédure nécessite de
récupérer l'anneau de remorquage
fourni avec les outils de changement
de roue.
Véhicules avec boîte de vitesses
mécanique (version diesel)
Pour les véhicules équipés de
boîte de vitesses mécanique, il est
nécessaire que le levier de vitesses
soit au point mort, le non-respect
de cette particularité peut conduire
à la détérioration des organes
de transmission, de freinage et à
l'absence d'assistance de freinage au
redémarrage du moteur.
Rubrique 9, partie "Changer une
roue".
AIDE RAPIDE
8
Page 162 of 260
Page 163 of 260
Page 164 of 260
Page 165 of 260
163
Dimensions
Court - L1Long - L2
625 850750
L Longueur hors tout 43804628
H Hauteur hors tout 1805-1834
A Empattement 2728
B Porte-à-faux avant 925
C Porte-à-faux arrière 727975
D Largeur sur tôle sans rétroviseurs
1810
avec rétroviseurs 2112
E Largeur voies avant 1505
F Largeur voies arrière 1554
G Longueur utile plancher arrière 18002050
I Longueur utile avec siège passager avant
rabattu 3000
3250
DIMENSIONSFourgon (mm)Le véhicule se décline en 2 longueurs (L1 et L2),
reportez-vous aux tableaux.
CARACTÉRISTIQUES TECHNIQUES
9
Page 166 of 260
164
DimensionsL1 - 625L1 - 850 L2
M Seuil maxi avec pneumatique 195/65 R15 584609612
Portes battantes Volet
Petite Grande
N Hauteur utile d'ouverture (sous tôle) 11481313
O Largeur 4955431582
Portes arrière (mm)
Page 167 of 260
165
Dimensions
L1L2
P Hauteur utile 1100
Q Largeur utile 650
- Hauteur sous volet relevé 1892
Porte latérale coulissante (mm)
CARACTÉRISTIQUES TECHNIQUES
9
Page 168 of 260
166
DimensionsL Longueur hors tout 4237
H Hauteur hors tout 1821-1822
A Empattement 2728
B Porte-à-faux avant 925
C Porte-à-faux arrière 584
D Largeur sur tôle (sans rétroviseurs) 1810
E Largeur voies avant 1505
F Largeur voies arrière 1554
Plancher cabine (mm)
Page 169 of 260

167

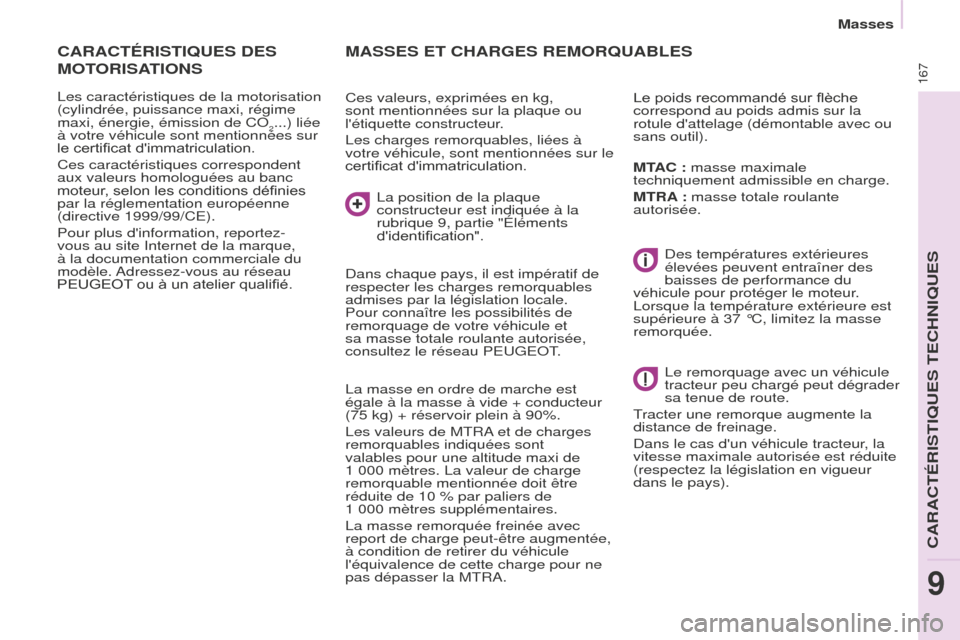

Masses
MASSES ET CHARGES REMORQUABLES
Ces valeurs, exprimées en kg,
sont mentionnées sur la plaque ou
l'étiquette constructeur.
Les charges remorquables, liées à
votre véhicule, sont mentionnées sur le
certificat d'immatriculation.Le poids recommandé sur flèche
correspond au poids admis sur la
rotule d'attelage (démontable avec ou
sans outil).
Dans chaque pays, il est impératif de
respecter les charges remorquables
admises par la législation locale.
Pour connaître les possibilités de
remorquage de votre véhicule et
sa masse totale roulante autorisée,
consultez le réseau PEUGEOT.
La masse en ordre de marche est
égale à la masse à vide + conducteur
(75 kg) + réservoir plein à 90%.
Les valeurs de MTRA et de charges
remorquables indiquées sont
valables pour une altitude maxi de
1 000 mètres. La valeur de charge
remorquable mentionnée doit être
réduite de 10 % par paliers de
1 000 mètres supplémentaires.
La masse remorquée freinée avec
report de charge peut-être augmentée,
à condition de retirer du véhicule
l'équivalence de cette charge pour ne
pas dépasser la MTRA. Des températures extérieures
élevées peuvent entraîner des
baisses de performance du
véhicule pour protéger le moteur.
Lorsque la température extérieure est
supérieure à 37 °C, limitez la masse
remorquée.
La position de la plaque
constructeur est indiquée à la
rubrique 9, partie "Éléments
d'identification".
CARACTÉRISTIQUES DES
MOTORISA
TIONS
Les caractéristiques de la motorisation
(cylindrée, puissance maxi, régime
maxi, énergie, émission de CO
2...) liée
à votre véhicule sont mentionnées sur
le certificat d'immatriculation.
Ces caractéristiques correspondent
aux valeurs homologuées au banc
moteur, selon les conditions définies
par la réglementation européenne
(directive 1999/99/CE).
Pour plus d'information, reportez-
vous au site Internet de la marque,
à la documentation commerciale du
modèle. Adressez-vous au réseau
PEUGEOT ou à un atelier qualifié. MTAC : masse maximale
techniquement admissible en charge.
MTRA : masse totale roulante
autorisée.
Le remorquage avec un véhicule
tracteur peu chargé peut dégrader
sa tenue de route.
Tracter une remorque augmente la
distance de freinage.
Dans le cas d'un véhicule tracteur, la
vitesse maximale autorisée est réduite
(respectez la législation en vigueur
dans le pays).
CARACTÉRISTIQUES TECHNIQUES
9
Page 170 of 260
168
Éléments d’identification
ÉLÉMENTS D'IDENTIFICATION
A. Plaque constructeur.C. Pneumatiques et référence
peinture.
B. Numéro de série.
Elle est située sur le pied de milieu,
côté droit.
1 - VF... Numéro dans la série du type.
2 - Poids en charge (MTAC).
3 - Poids total roulant (MTRA).
4.1 -
Masse maximale sur l'essieu
avant.
4.2 -
Masse maximale sur l'essieu
arrière. Il est gravé sur le passage de roue
avant droit.
La vignette C
, apposée sur la porte
avant, indique :
-
les dimensions des jantes et
pneumatiques,
-
les pressions de gonflage à vide et
en charge,
-
la pression de gonflage de la roue
de secours,
-
la référence de la couleur de la
peinture.
Le contrôle de la pression de
gonflage doit être effectué à froid,
au moins tous les mois.
