Peugeot Partner 2017 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2017, Model line: Partner, Model: Peugeot Partner 2017Pages: 260, PDF-Größe: 9.11 MB

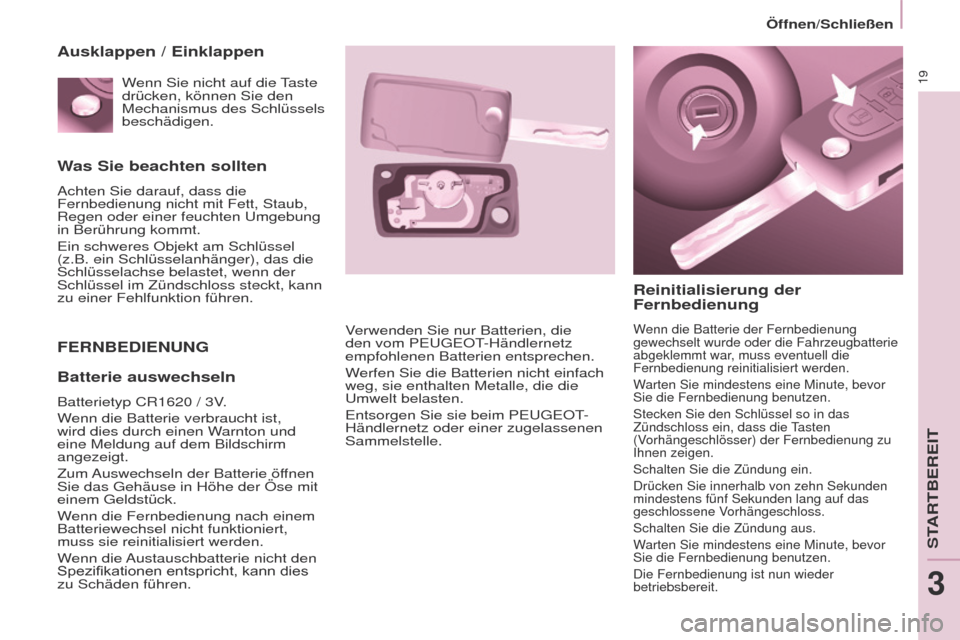

Page 21 of 260
19
Öffnen/Schließen
Partner-2-VU_de_Chap03_Pret-a-partir_ed02-2016
Was Sie beachten sollten
Achten Sie darauf, dass die
Fernbedienung nicht mit Fett, Staub,
Regen oder einer feuchten Umgebung
in Berührung kommt.
Ein schweres Objekt am Schlüssel
(z.B. ein Schlüsselanhänger), das die
Schlüsselachse belastet, wenn der
Schlüssel im Zündschloss steckt, kann
zu einer Fehlfunktion führen.
FERNBEDIENUNG
Reinitialisierung der
Fernbedienung
Wenn die Batterie der Fernbedienung
gewechselt wurde oder die Fahrzeugbatterie
abgeklemmt war, muss eventuell die
Fernbedienung reinitialisiert werden.
Warten Sie mindestens eine Minute, bevor
Sie die Fernbedienung benutzen.
Stecken Sie den Schlüssel so in das
Zündschloss ein, dass die Tasten
(Vorhängeschlösser) der Fernbedienung zu
Ihnen zeigen.
Schalten Sie die Zündung ein.
Drücken Sie innerhalb von zehn Sekunden
mindestens fünf Sekunden lang auf das
geschlossene Vorhängeschloss.
Schalten Sie die Zündung aus.
Warten Sie mindestens eine Minute, bevor
Sie die Fernbedienung benutzen.
Die Fernbedienung ist nun wieder
betriebsbereit.Verwenden Sie nur Batterien, die
den vom PEUGEOT-Händlernetz
empfohlenen Batterien entsprechen.
Werfen Sie die Batterien nicht einfach
weg, sie enthalten Metalle, die die
Umwelt belasten.
Entsorgen Sie sie beim PEUGEOT-
Händlernetz oder einer zugelassenen
Sammelstelle.
Ausklappen / Einklappen
Batterie auswechseln
Batterietyp CR1620 / 3V.
W enn die Batterie verbraucht ist,
wird dies durch einen Warnton und
eine Meldung auf dem Bildschirm
angezeigt.
Zum Auswechseln der Batterie öffnen
Sie das Gehäuse in Höhe der Öse mit
einem Geldstück.
Wenn die Fernbedienung nach einem
Batteriewechsel nicht funktioniert,
muss sie reinitialisiert werden.
Wenn die Austauschbatterie nicht den
Spezifikationen
entspricht, kann dies
zu Schäden führen.W
enn Sie nicht auf die Taste
drücken, können Sie den
Mechanismus des Schlüssels
beschädigen.
STARTBEREIT
3

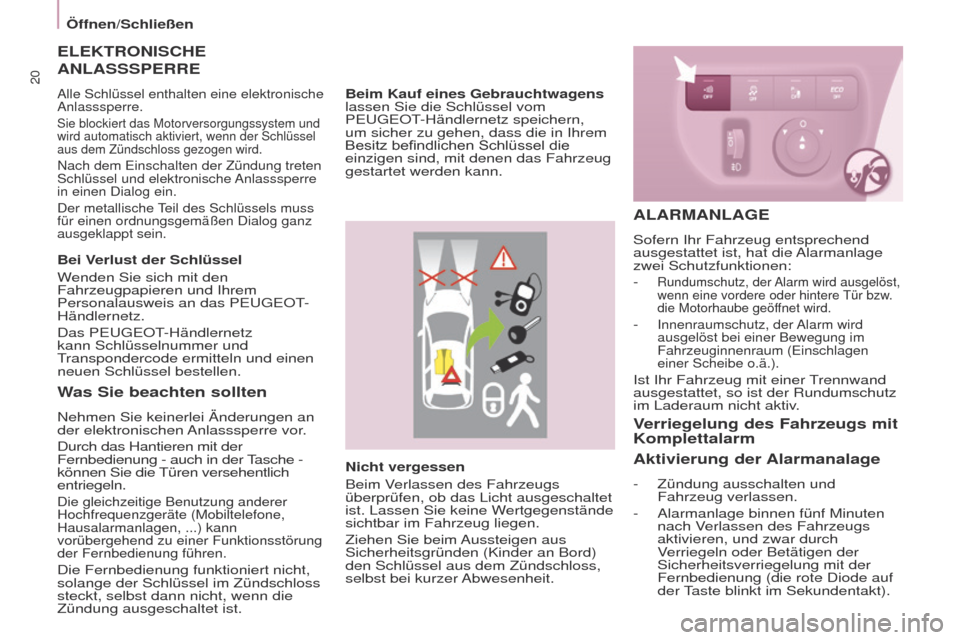

Page 22 of 260
20
Öffnen/Schließen
Partner-2-VU_de_Chap03_Pret-a-partir_ed02-2016
Was Sie beachten sollten
Nehmen Sie keinerlei Änderungen an
der elektronischen Anlasssperre vor.
Durch das Hantieren mit der
Fernbedienung - auch in der Tasche -
können Sie die Türen versehentlich
entriegeln.
Die gleichzeitige Benutzung anderer
Hochfrequenzgeräte (Mobiltelefone,
Hausalarmanlagen,
...) kann
vorübergehend zu einer Funktionsstörung
der Fernbedienung führen.
Die Fernbedienung funktioniert nicht,
solange der Schlüssel im Zündschloss
steckt, selbst dann nicht, wenn die
Zündung ausgeschaltet ist.
ELEKTRONISCHE
A NLASSSPERRE
Alle Schlüssel enthalten eine elektronische
Anlasssperre.
Sie blockiert das Motorversorgungssystem und
wird automatisch aktiviert, wenn der Schlüssel
aus dem Zündschloss gezogen wird.
Nach dem Einschalten der Zündung treten
Schlüssel und elektronische Anlasssperre
in einen Dialog ein.
Der metallische Teil des Schlüssels muss
für einen ordnungsgemäßen Dialog ganz
ausgeklappt sein.
Bei Verlust der Schlüssel
Wenden Sie sich mit den
Fahrzeugpapieren und Ihrem
Personalausweis an das PEUGEOT-
Händlernetz.
Das PEUGEOT-Händlernetz
kann Schlüsselnummer und
Transpondercode ermitteln und einen
neuen Schlüssel bestellen.
Nicht vergessen
Beim Verlassen des Fahrzeugs
überprüfen, ob das Licht ausgeschaltet
ist. Lassen Sie keine Wertgegenstände
sichtbar im Fahrzeug liegen.
Ziehen Sie beim Aussteigen aus
Sicherheitsgründen (Kinder an Bord)
den Schlüssel aus dem Zündschloss,
selbst bei kurzer Abwesenheit.
Beim Kauf eines Gebrauchtwagens
lassen Sie die Schlüssel vom
PEUGEOT-Händlernetz speichern,
um sicher zu gehen, dass die in Ihrem
Besitz
befindlichen Schlüssel die
einzigen sind, mit denen das Fahrzeug
gestartet werden kann.
ALARMANLAGE
Sofern Ihr Fahrzeug entsprechend
ausgestattet ist, hat die Alarmanlage
zwei Schutzfunktionen:
-
Rundumschutz, der Alarm wird ausgelöst,
wenn eine vordere oder hintere Tür bzw.
die Motorhaube geöffnet wird.
- Innenraumschutz, der Alarm wird
ausgelöst bei einer Bewegung im
Fahrzeuginnenraum (Einschlagen
einer Scheibe o.ä.).
Ist Ihr Fahrzeug mit einer Trennwand
ausgestattet, so ist der Rundumschutz
im Laderaum nicht aktiv.
Verriegelung des Fahrzeugs mit
Komplettalarm
Aktivierung der Alarmanalage
- Zündung ausschalten und
Fahrzeug verlassen.
-
Alarmanlage binnen fünf Minuten
nach V
erlassen des Fahrzeugs
aktivieren, und zwar durch
Verriegeln oder Betätigen der
Sicherheitsverriegelung mit der
Fernbedienung (die rote Diode auf
der Taste blinkt im Sekundentakt).

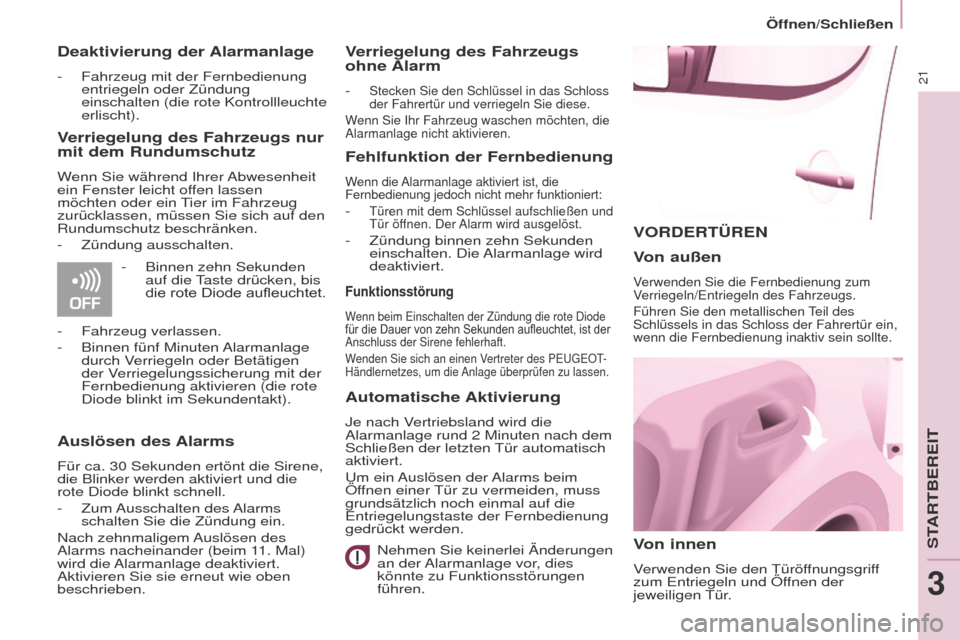

Page 23 of 260
21
Öffnen/Schließen
Partner-2-VU_de_Chap03_Pret-a-partir_ed02-2016
VORDERTÜREN
V
on innen
Verwenden Sie den Türöffnungsgriff
zum Entriegeln und Öffnen der
jeweiligen Tür.
Von außen
Verwenden Sie die Fernbedienung zum
Verriegeln/Entriegeln des Fahrzeugs.
Führen Sie den metallischen Teil des
Schlüssels in das Schloss der Fahrertür ein,
wenn die Fernbedienung inaktiv sein sollte.
Deaktivierung der Alarmanlage
- Fahrzeug mit der Fernbedienung
entriegeln oder Zündung
einschalten (die rote Kontrollle uchte
erlischt).
Verriegelung des Fahrzeugs nur
mit dem Rundumschutz
Wenn Sie während Ihrer Abwesenheit
ein Fenster leicht offen lassen
möchten oder ein Tier im Fahrzeug
zurücklassen, müssen Sie sich auf den
Rundumschutz beschränken.
-
Zündung ausschalten.
Auslösen des Alarms
Für ca. 30 Sekunden ertönt die Sirene,
die Blinker werden aktiviert und die
rote Diode blinkt schnell.
-
Zum Ausschalten
des Alarms
schalten Sie die Zündung ein.
Nach zehnmaligem Auslösen des
Alarms nacheinander (beim 11. Mal)
wird die Alarmanlage deaktiviert.
Aktivieren Sie sie erneut wie oben
beschrieben.
Verriegelung des Fahrzeugs
ohne Alarm
- Stecken Sie den Schlüssel in das Schloss
der Fahrertür und verriegeln Sie diese.
Wenn Sie Ihr Fahrzeug waschen möchten, die
Alarmanlage nicht aktivieren.
Fehlfunktion der Fernbedienung
Wenn die Alarmanlage aktiviert ist, die
Fernbedienung jedoch nicht mehr funktioniert:
- Türen mit dem Schlüssel aufschließen und
Tür öffnen. Der Alarm wird ausgelöst.
- Zündung binnen zehn Sekunden
einschalten. Die Alarmanlage wird
deaktiviert.
Funktionsstörung
Wenn beim Einschalten der Zündung die rote Diode
für die Dauer von zehn Sekunden aufleuchtet, ist der
Anschluss der Sirene fehlerhaft.
W
enden Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes, um die Anlage überprüfen zu lassen.
Automatische Aktivierung
Je nach Vertriebsland wird die
Alarmanlage rund 2 Minuten nach dem
Schließen der letzten Tür automatisch
aktiviert.
Um ein Auslösen der Alarms beim
Öffnen einer Tür zu vermeiden, muss
grundsätzlich noch einmal auf die
Entriegelungstaste der Fernbedienung
gedrückt werden.
-
Binnen zehn Sekunden
auf die
Taste drücken, bis
die
rote
Diode
aufleuchtet.
-
Fahrzeug verlassen.
-
Binnen fünf Minuten
Alarmanlage
durch Verriegeln oder Betätigen
der Verriegelungssicherung mit der
Fernbedienung aktivieren (die rote
Diode blinkt im Sekundentakt).
Nehmen Sie keinerlei Änderungen
an der Alarmanlage vor, dies
könnte zu Funktionsstörungen
führen.
STARTBEREIT
3

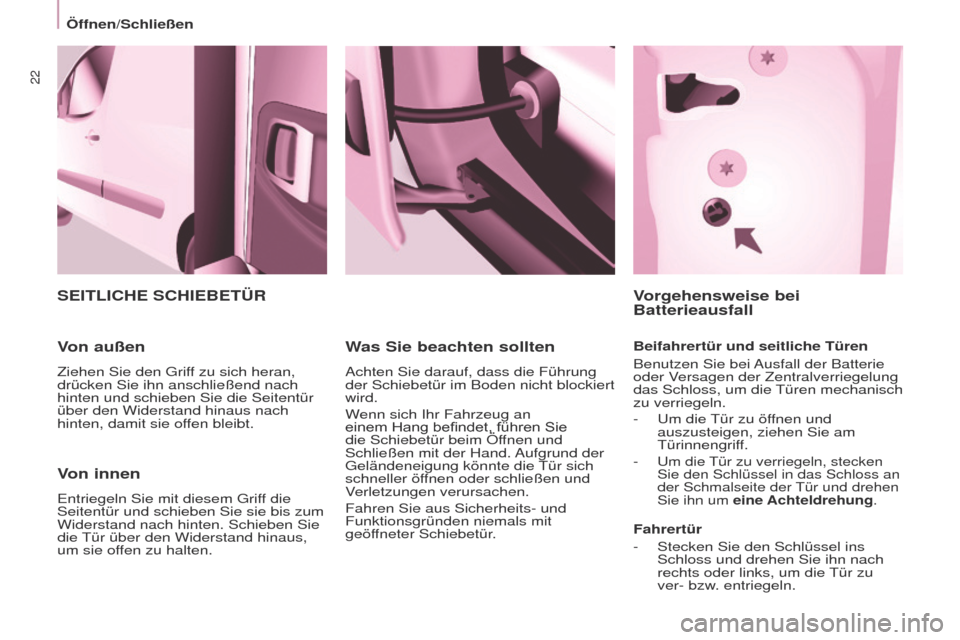

Page 24 of 260
22
Öffnen/Schließen
Partner-2-VU_de_Chap03_Pret-a-partir_ed02-2016
Von innen
Entriegeln Sie mit diesem Griff die
Seitentür und schieben Sie sie bis zum
Widerstand nach hinten. Schieben Sie
die Tür über den Widerstand hinaus,
um sie offen zu halten.
Was Sie beachten sollten
Achten Sie darauf, dass die Führung
der Schiebetür im Boden nicht blockiert
wird.
Wenn sich Ihr Fahrzeug an
einem Hang befindet, führen Sie
die Schiebetür beim Öf
fnen und
Schließen mit der Hand. Aufgrund der
Geländeneigung könnte die Tür sich
schneller öffnen oder schließen und
Verletzungen verursachen.
Fahren Sie aus Sicherheits- und
Funktionsgründen niemals mit
geöffneter Schiebetür.
SEITLICHE SCHIEBETÜR
V
on außen
Ziehen Sie den Griff zu sich heran,
drücken Sie ihn anschließend nach
hinten und schieben Sie die Seitentür
über den Widerstand hinaus nach
hinten, damit sie offen bleibt.
Vorgehensweise bei
Batterieausfall
Beifahrertür und seitliche Türen
Benutzen Sie bei Ausfall der Batterie
oder Versagen der Zentralverriegelung
das Schloss, um die Türen mechanisch
zu verriegeln.
-
Um die
Tür zu öffnen und
auszusteigen, ziehen Sie am
Türinnengriff.
-
Um die Tür zu verriegeln, stecken
Sie den Schlüssel in das Schloss an
der Schmalseite der Tür und drehen
Sie ihn um eine Achteldrehung.
Fahrertür
-
Stecken Sie den Schlüssel ins
Schloss und drehen Sie ihn nach
rechts oder links, um die
Tür zu
ver- bzw. entriegeln.

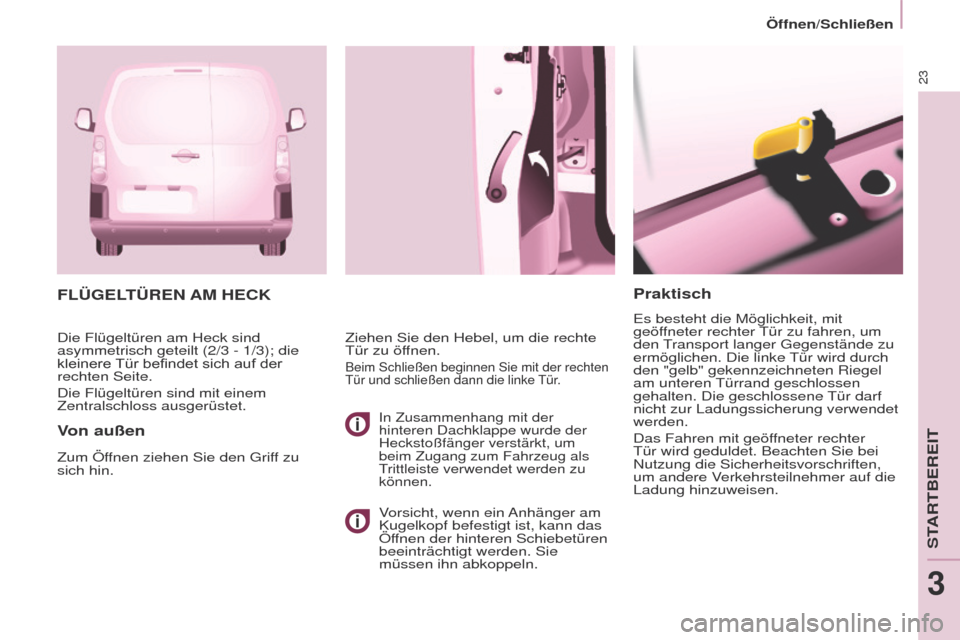

Page 25 of 260
23
Öffnen/Schließen
Partner-2-VU_de_Chap03_Pret-a-partir_ed02-2016
Praktisch
Es besteht die Möglichkeit, mit
geöffneter rechter Tür zu fahren, um
den Transport langer Gegenstände zu
ermöglichen. Die linke Tür wird durch
den "gelb" gekennzeichneten Riegel
am unteren Türrand geschlossen
gehalten. Die geschlossene Tür darf
nicht zur Ladungssicherung verwendet
werden.
Das Fahren mit geöffneter rechter
Tür wird geduldet. Beachten Sie bei
Nutzung die Sicherheitsvorschriften,
um andere Verkehrsteilnehmer auf die
Ladung hinzuweisen.
FLÜGELTÜREN AM HECK
V
on außen
Ziehen Sie den Hebel, um die rechte
Tür zu öffnen.
Beim Schließen beginnen Sie mit der rechten
Tür und schließen dann die linke Tür.
Zum Öffnen ziehen Sie den Griff zu
sich hin. Die Flügeltüren am Heck sind
asymmetrisch geteilt (2/3 - 1/3); die
kleinere
Tür
befindet sich auf der
rechten Seite.
Die Flügeltüren sind mit einem
Zentralschloss ausgerüstet.
In Zusammenhang mit der
hinteren Dachklappe wurde der
Heckstoßfänger verstärkt, um
beim Zugang zum Fahrzeug als
Trittleiste verwendet werden zu
können.
Vorsicht, wenn ein Anhänger am
Kugelkopf befestigt ist, kann das
Öffnen der hinteren Schiebetüren
beeinträchtigt werden. Sie
müssen ihn abkoppeln.
STARTBEREIT
3

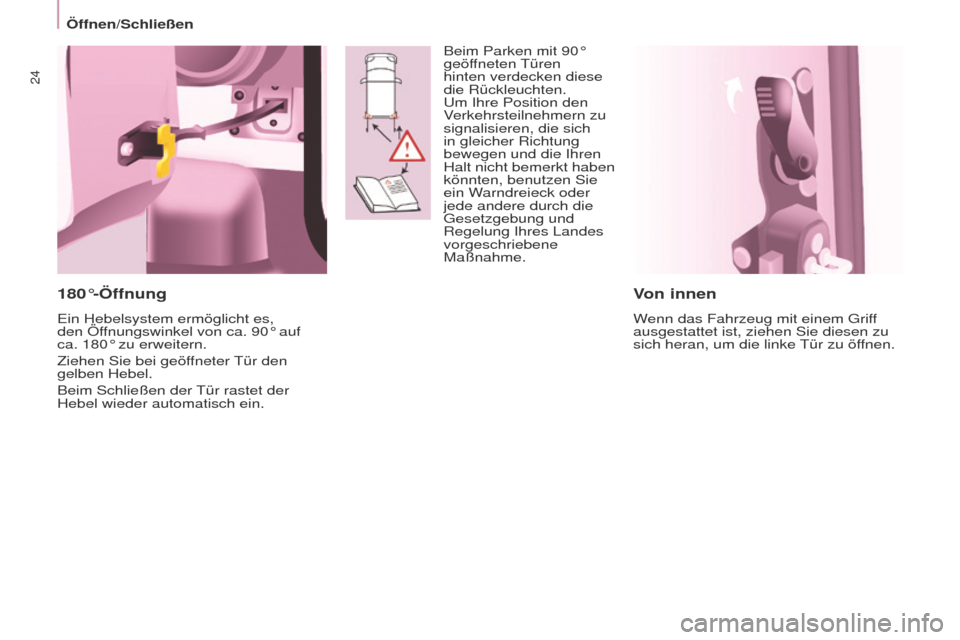

Page 26 of 260
24
Öffnen/Schließen
Partner-2-VU_de_Chap03_Pret-a-partir_ed02-2016
Von innen
Wenn das Fahrzeug mit einem Griff
ausgestattet ist, ziehen Sie diesen zu
sich heran, um die linke Tür zu öffnen.
180°-Öffnung
Ein Hebelsystem ermöglicht es,
den Öffnungswinkel von ca. 90° auf
ca. 180° zu erweitern.
Ziehen Sie bei geöffneter Tür den
gelben Hebel.
Beim Schließen der Tür rastet der
Hebel wieder automatisch ein. Beim Parken mit 90°
geöffneten Türen
hinten verdecken diese
die Rückleuchten.
Um Ihre Position den
Verkehrsteilnehmern zu
signalisieren, die sich
in gleicher Richtung
bewegen und die Ihren
Halt nicht bemerkt haben
könnten, benutzen Sie
ein Warndreieck oder
jede andere durch die
Gesetzgebung und
Regelung Ihres Landes
vorgeschriebene
Maßnahme.
Page 27 of 260
25
Öffnen/Schließen
Partner-2-VU_de_Chap03_Pret-a-partir_ed02-2016
LEITERKLAPPE
Auflagestange
Eine Auflagestange dient der Abstützung langer Lasten, die zum
Transport durch die geöffnete
hintere Leiterklappe geschoben werden und über
diese hinausragen.
Heben Sie den Hebel an und klappen Sie die
Auflagestange
um.
Dabei müssen Sie sie bis zum Türpfosten mitführen.
Halten Sie den langen Transportgegenstand mit
einer Hand fest, heben Sie ihn an und bringen Sie
die Stange mit der anderen Hand in die richtige
Stellung.
Vergewissern Sie sich, dass sie richtig einrastet,
indem Sie den Griff über den Druckpunkt hinaus
herunterdrücken, und achten Sie darauf, dass der
Transportgegenstand sicher befestigt ist.
Die hintere Stoßstange wurde so
verstärkt, dass sie beim Besteigen
des Fahrzeugs als Trittbrett
benutzt werden kann.
Fahren Sie niemals, wenn die
Auflagestange nicht an ihrem Platz ist.
Die seitlichen Halterungen können als
Befestigungspunkte benutzt werden.
-
drücken Sie den schwarzen Hebel
herunter, um die Leiterklappe zu arretieren.
Durch das Arretieren der Leiterklappe liegt diese ordnungsgemäß
an der Dichtung an. Damit wird sichergestellt, dass die Leiterklappe
dicht verschlossen ist und keine Windgeräusche entstehen.
Schließen der Leiterklappe:
-
vergewissern Sie sich, dass die
Auflagestange richtig eingerastet ist,
- senken Sie die Leiterklappe ab,
-
halten Sie die Leiterklappe nach
unten gedrückt, benutzen Sie die
beiden Federringe und setzen Sie
den Haken in seine
Aufnahme,
Diese Dachklappe am Heck ist nur mit
Flügeltüren kompatibel.
Öffnen der Leiterklappe:
- heben Sie den schwarzen Hebel des
Bügelverschlusses an,
- entlasten Sie den Verschluss, indem
Sie auf die Leiterklappe drücken (nach
unten), und lösen Sie den Haken,
- heben Sie die Leiterklappe an,
- und zwar über den Widerstand hinaus
um die Leiterklappe mit den Aufstellern
zu arretieren.
Fahren Sie niemals ohne die ordnungsgemäß
in Stellung gebrachten Aufsteller.
Ladung niemals an der Leiterklappe
befestigen.
Die Hecktüren lassen sich nur
verriegeln, wenn sich die Stange an
ihrem
Platz befindet.
Achten Sie bei geöffneter Leiterklappe
auf die Durchfahrhöhe bei
Unterführungen.
Legen Sie keine Lasten direkt auf den
Hecktüren ab.
Beachten Sie die Nutzungsvorschriften,
um andere Verkehrsteilnehmer auf die
Ladung hinzuweisen.
Die Benutzung der Leiterklappe ist nur
für kurze Strecken vorgesehen.
STARTBEREIT
3
Page 28 of 260
26
Öffnen/Schließen
Partner-2-VU_de_Chap03_Pret-a-partir_ed02-2016

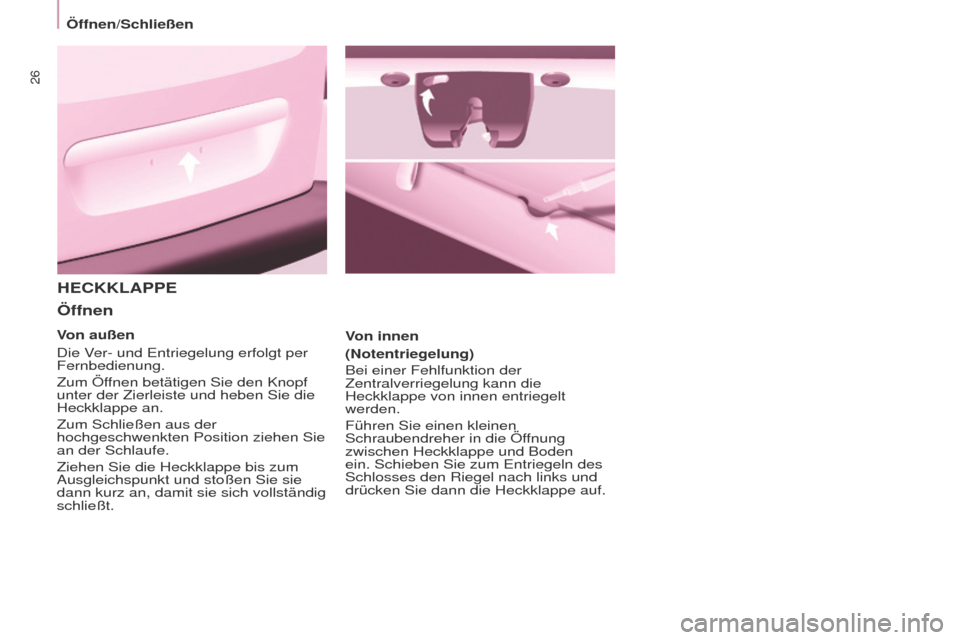

HECKKLAPPE
Öffnen
Von innen
(Notentriegelung)
Bei einer Fehlfunktion der
Zentralverriegelung kann die
Heckklappe von innen entriegelt
werden.
Führen Sie einen kleinen
Schraubendreher in die Öffnung
zwischen Heckklappe und Boden
ein. Schieben Sie zum Entriegeln des
Schlosses den Riegel nach links und
drücken Sie dann die Heckklappe auf.
Von außen
Die Ver- und Entriegelung erfolgt per
Fernbedienung.
Zum Öffnen betätigen Sie den Knopf
unter der Zierleiste und heben Sie die
Heckklappe an.
Zum Schließen aus der
hochgeschwenkten Position ziehen Sie
an der Schlaufe.
Ziehen Sie die Heckklappe bis zum
Ausgleichspunkt und stoßen Sie sie
dann kurz an, damit sie sich vollständig
schließt.
Page 29 of 260
27
Öffnen/Schließen
Partner-2-VU_de_Chap03_Pret-a-partir_ed02-2016
Das Fahren mit verriegelten
Türen kann Rettungskräften
im Notfall den Zugang zum
Fahrzeuginnenraum erschweren.
ZENTRALVERRIEGELUNG
Fahrerkabine und Laderaum
Laderaum
Verriegeln während der Fahrt
Beim Starten des Fahrzeugs werden
ab einer Geschwindigkeit von
etwa 10 km/h die Türen verriegelt.
Das typische Schließgeräusch der
Zentralverriegelung ist zu hören. Die
Diode des Schalters am mittleren
Frontteil des Armaturenbretts leuchtet
auf.
Beim Öffnen einer Tür im weiteren
Verlauf der Fahrt wird das Fahrzeug
vollständig entriegelt.
Überfallschutz
Durch Drücken des Schalters
werden die Vorder- und
Hintertüren zentral verriegelt,
sofern diese geschlossen sind.
Durch nochmaliges Drücken
wird das Fahrzeug zentral entriegelt.
Der Schalter ist nicht aktiv, wenn das
Fahrzeug mit der Fernbedienung oder
mit dem Schlüssel von außen verriegelt
wurde.
Aktivieren / Deaktivieren der
Funktion
Halten Sie bei eingeschalteter
Zündung diesen Schalter gedrückt,
um die Funktion zu aktivieren bzw.
zu deaktivieren.
Türkontrollleuchte
Wenn diese Kontrollleuchte
aufleuchtet,
vergewissern Sie
sich, dass alle
Türen/Klappen
Ihres Fahrzeugs richtig
geschlossen sind.
Durch Drücken des
Schalters werden die
Hintertüren unabhängig
vom Verriegelungsstatus
der Fahrerkabine ver- bzw.
entriegelt.
Die Türen können nach wie vor von
innen geöffnet werden.
Die Schalterdiode:
-
blinkt, wenn die Türen/Klappen
bei stehendem Fahrzeug und
ausgeschaltetem Motor verriegelt werden,
- leuchtet, wenn die Türen/Klappen bei
eingeschalteter Zündung verriegelt werden.
STARTBEREIT
3
Page 30 of 260
28
Partner-2-VU_de_Chap03_Pret-a-partir_ed02-2016
Bedienungseinheit
KOMBIINSTRUMENT
Instrumententafel
1. Kilometer-/Meilenzähler
2.
Anzeigefeld
3.
Kraftstof
fmenge,
Kühlflüssigkeitstemperatur
4.
Drehzahlmesser
5.
Rückstellung des
Tageskilometerzählers /
der Wartungsanzeige
6.
Hellig
keitsregler des
Kombiinstruments
Anzeigefelder
Anzeigefeld Ebene 1
Anzeigefeld Ebene 2
bei T
ouchscreen
Bildschirm
Informationen werden je nach
Fahrzeugausstattung in verschiedenen
Anzeigeformaten an Bord des
Fahrzeugs dargestellt.
