Bedienungseinheit
Mittelkonsole mit Bildschirm
Kombiinstrument ohne Bildschirm-
Drehen Sie den Schalter nach
links: 24H oder 12H wird angezeigt.
-
Drehen Sie den Schalter nach
rechts, um 24H oder 12H
auszuwählen.
-
Drehen Sie den Schalter nach links,
um den V
organg der Uhreinstellung
zu beenden.
Nach ungefähr 30
Sekunden ohne
weitere Aktion erscheint wieder die
aktuelle Anzeige.

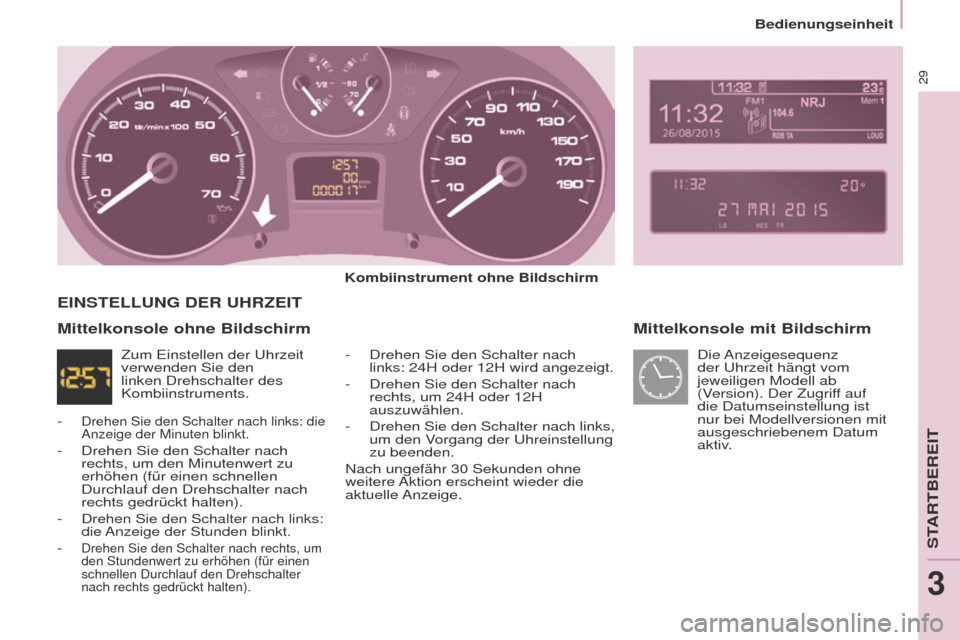

EINSTELLUNG DER UHRZEIT
Mittelkonsole ohne Bildschirm
Zum Einstellen der Uhrzeit
verwenden Sie den
linken Drehschalter des
Kombiinstruments. Die Anzeigesequenz
der Uhrzeit hängt vom
jeweiligen Modell ab
(Version). Der Zugriff auf
die Datumseinstellung ist
nur bei Modellversionen mit
ausgeschriebenem Datum
aktiv.
-
Drehen Sie den Schalter nach links: die
Anzeige der Minuten blinkt.
- Drehen Sie den Schalter nach
rechts, um den Minutenwert zu
erhöhen (für einen schnellen
Durchlauf den Drehschalter nach
rechts gedrückt halten).
-
Drehen Sie den Schalter nach links:
die Anzeige der Stunden blinkt.
- Drehen Sie den Schalter nach rechts, um
den Stundenwert zu erhöhen (für einen
schnellen Durchlauf den Drehschalter
nach rechts gedrückt halten).
STARTBEREIT
3
Page 32 of 260
30
Partner-2-VU_de_Chap03_Pret-a-partir_ed02-2016

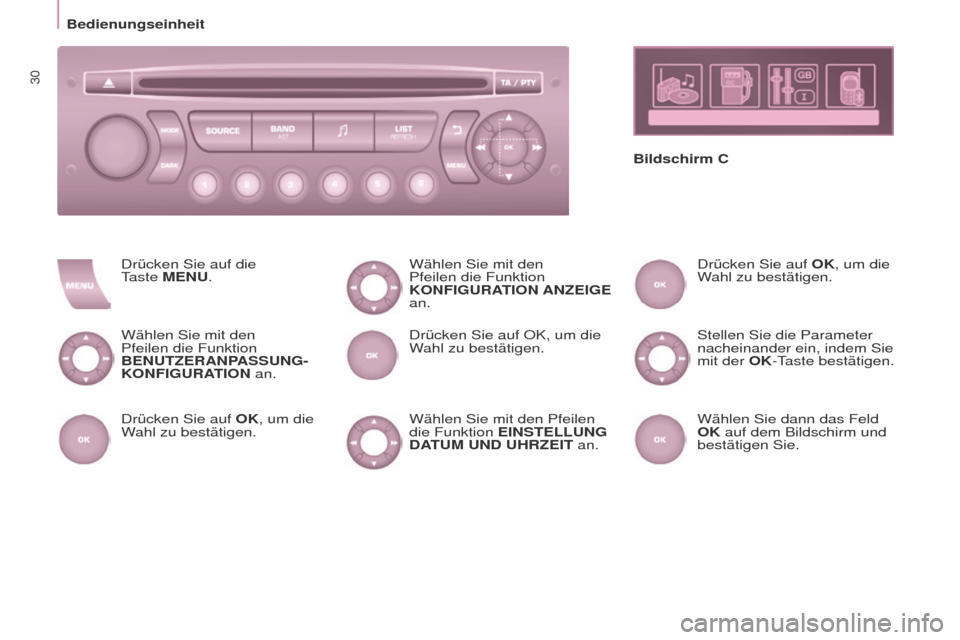

BedienungseinheitBildschirm C
Drücken Sie auf die
Taste
MENU.
Wählen Sie mit den
Pfeilen die Funktion
BENUTZERANPASSUNG-
KONFIGURATION an.
Drücken Sie auf OK, um die
Wahl zu bestätigen. Wählen Sie mit den
Pfeilen die Funktion
KONFIGURATION ANZEIGE
an.
Drücken Sie auf OK, um die
Wahl zu bestätigen.
Wählen Sie mit den Pfeilen
die Funktion EINSTELLUNG
DATUM UND UHRZEIT an.Drücken Sie auf OK, um die
Wahl zu bestätigen.
Stellen Sie die Parameter
nacheinander ein, indem Sie
mit der OK-Taste bestätigen.
Wählen Sie dann das Feld
OK auf dem Bildschirm und
bestätigen Sie.
Page 33 of 260
31
Partner-2-VU_de_Chap03_Pret-a-partir_ed02-2016
Bedienungseinheit

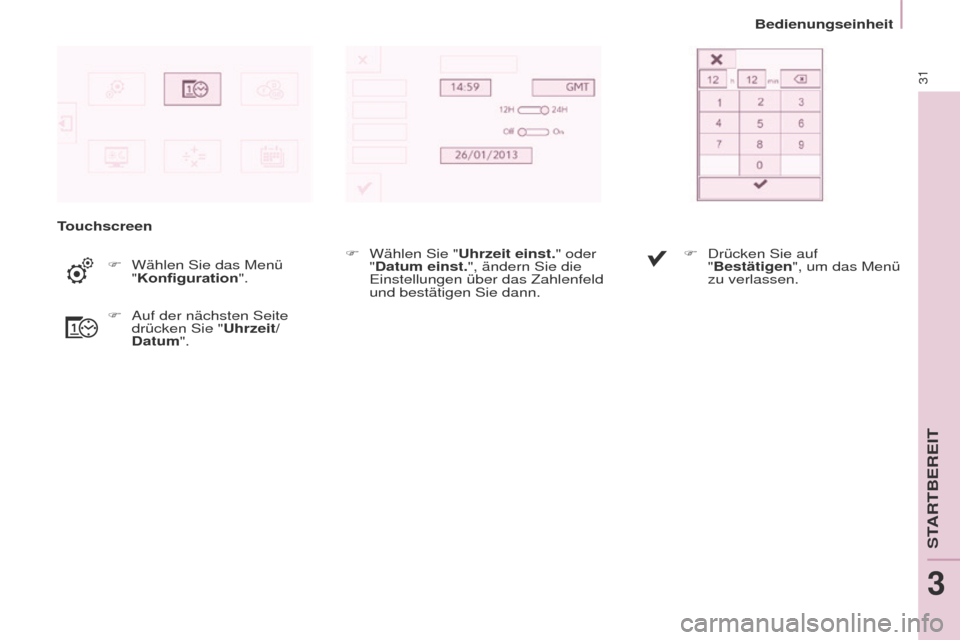

Touchscreen F
Wählen Sie das Menü
"
Konfiguration".
F
Auf der nächsten Seite
drücken Sie "
Uhrzeit/
Datum". F
Wählen Sie "
Uhrzeit einst." oder
"Datum einst.", ändern Sie die
Einstellungen über das Zahlenfeld
und bestätigen Sie dann. F
Drücken Sie auf
"
Bestätigen", um das Menü
zu verlassen.
STARTBEREIT
3
Page 34 of 260
32
Partner-2-VU_de_Chap03_Pret-a-partir_ed02-2016
Bedienungseinheit

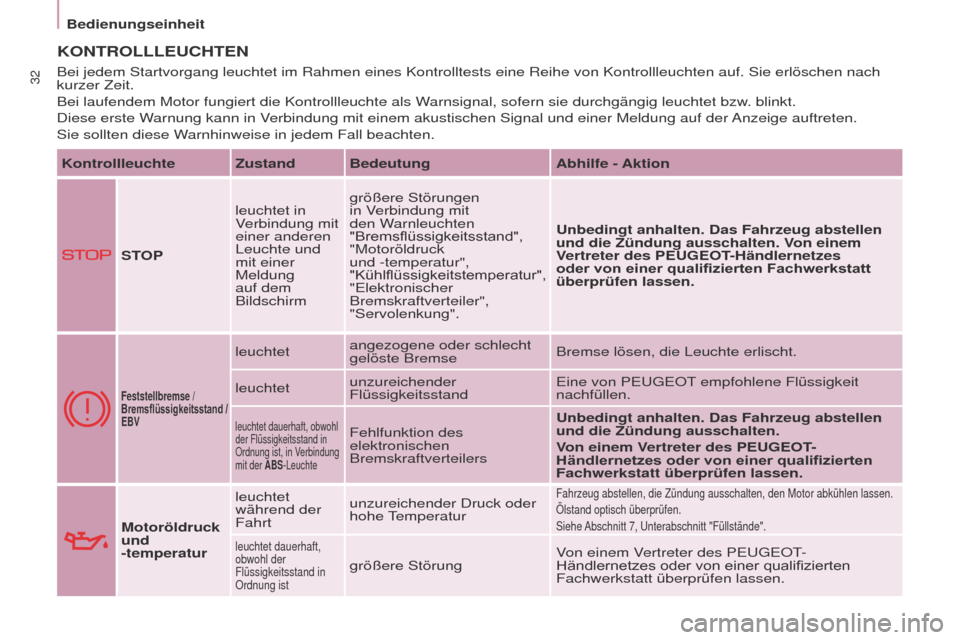

KONTROLLLEUCHTEN
Kontrollleuchte Zustand BedeutungAbhilfe - Aktion
STOP leuchtet in
Verbindung mit
einer anderen
Leuchte und
mit einer
Meldung
auf dem
Bildschirm größere Störungen
in Verbindung mit
den Warnleuchten
"Bremsflüssigkeitsstand",
"Motoröldruck
und -temperatur",
"Kühlflüssigkeitstemperatur",
"Elektronischer
Bremskraftverteiler",
"Servolenkung".Unbedingt anhalten. Das Fahrzeug abstellen
und die Zündung ausschalten. V
on einem
Vertreter des PEUGEOT-Händlernetzes
oder von einer qualifizierten Fachwerkstatt
überprüfen lassen.
Feststellbremse /
Bremsflüssigkeitsstand /
EBV
leuchtet angezogene oder schlecht
gelöste Bremse Bremse lösen, die Leuchte erlischt.
leuchtet unzureichender
Flüssigkeitsstand Eine von PEUGEOT empfohlene Flüssigkeit
nachfüllen.
leuchtet dauerhaft, obwohl
der Flüssigkeitsstand in
Ordnung ist, in Verbindung
mit der ABS-LeuchteFehlfunktion des
elektronischen
BremskraftverteilersUnbedingt anhalten. Das Fahrzeug abstellen
und die Zündung ausschalten.
Von einem Vertreter des PEUGEOT-
Händlernetzes oder von einer qualifizierten
Fachwerkstatt überprüfen lassen.
Motoröldruck
und
-temperatur leuchtet
während der
Fahrt
unzureichender Druck oder
hohe Temperatur
Fahrzeug abstellen, die Zündung ausschalten, den Motor abkühlen la\
ssen.
Ölstand optisch überprüfen.
Siehe Abschnitt 7, Unterabschnitt "Füllstände".
leuchtet dauerhaft,
obwohl der
Flüssigkeitsstand in
Ordnung ist
größere Störung
Von einem Vertreter des PEUGEOT-
Händlernetzes
oder von einer qualifizierten Fachwerkstatt überprüfen lassen.
Bei jedem Startvorgang leuchtet im Rahmen eines Kontrolltests eine Reihe\
von Kontrollle
uchten auf. Sie erlöschen nach
kurzer Zeit.
Bei laufendem Motor fungiert die Kontrollleuchte als Warnsignal, sofern sie durchgängig leuchtet bzw. blinkt.
Diese erste Warnung kann in Verbindung mit einem akustischen Signal und einer Meldung auf der Anzeige auftreten.
Sie sollten diese Warnhinweise in jedem Fall beachten.
Page 35 of 260
33
Partner-2-VU_de_Chap03_Pret-a-partir_ed02-2016
Bedienungseinheit

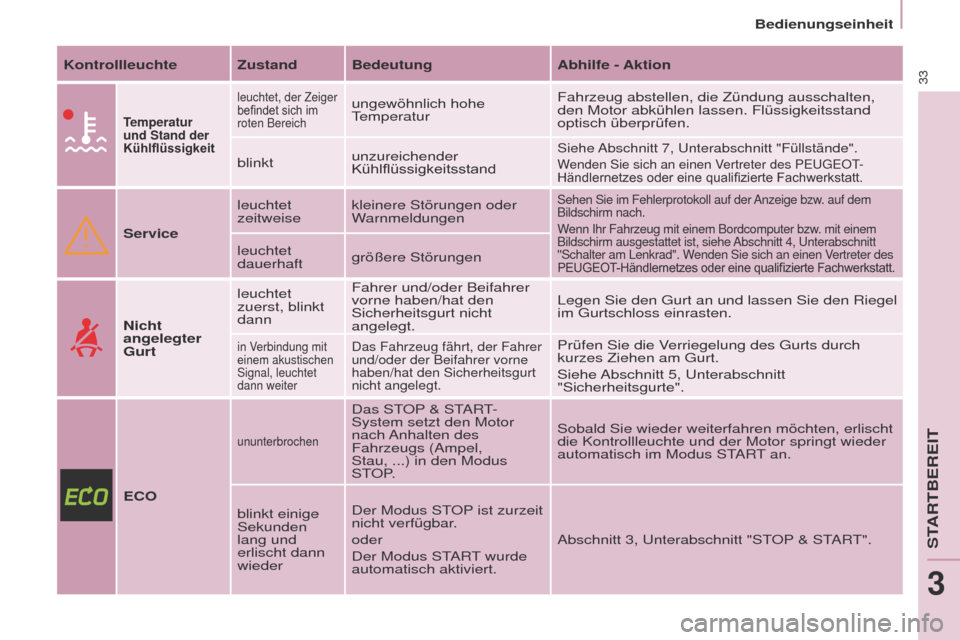

Kontrollleuchte Zustand Bedeutung Abhilfe - Aktion
Temperatur
und Stand der
Kühlflüssigkeit
leuchtet, der Zeiger
befindet
sich im
roten Bereich
ungewöhnlich hohe
Temperatur Fahrzeug abstellen, die Zündung ausschalten,
den Motor abkühlen lassen. Flüssigkeitsstand
optisch überprüfen.
blinkt unzureichender
Kühlflüssigkeitsstand
Siehe Abschnitt 7, Unterabschnitt "Füllstände".
Wenden Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes
oder eine qualifizierte Fachwerkstatt.
Serviceleuchtet
zeitweise
kleinere Störungen oder
Warnmeldungen
Sehen Sie im Fehlerprotokoll auf der Anzeige bzw. auf dem
Bildschirm nach.
Wenn Ihr Fahrzeug mit einem Bordcomputer bzw. mit einem
Bildschirm ausgestattet ist, siehe Abschnitt 4, Unterabschnitt
"Schalter am Lenkrad". Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes
oder eine qualifizierte Fachwerkstatt.
leuchtet
dauerhaftgrößere Störungen
Nicht
angelegter
Gurt leuchtet
zuerst, blinkt
dann
Fahrer und/oder Beifahrer
vorne haben/hat den
Sicherheitsgurt nicht
angelegt.
Legen Sie den Gurt an und lassen Sie den Riegel
im Gurtschloss einrasten.
in Verbindung mit
einem akustischen
Signal, leuchtet
dann weiterDas Fahrzeug fährt, der Fahrer
und/oder der Beifahrer vorne
haben/hat den Sicherheitsgurt
nicht angelegt.Prüfen Sie die Verriegelung des Gurts durch
kurzes Ziehen am Gurt.
Siehe Abschnitt 5, Unterabschnitt
"Sicherheitsgurte".
ECO
ununterbrochen
Das STOP & START-
System setzt den Motor
nach Anhalten des
Fahrzeugs (Ampel,
Stau, ...) in den Modus
STOP. Sobald Sie wieder weiterfahren möchten, erlischt
die Kontrollleuchte und der Motor springt wieder
automatisch im Modus START an.
blinkt einige
Sekunden
lang und
erlischt dann
wieder Der Modus STOP ist zurzeit
nicht verfügbar.
oder
Der Modus START wurde
automatisch aktiviert.
Abschnitt 3, Unterabschnitt "STOP & START".
STARTBEREIT
3
Page 36 of 260
34
Partner-2-VU_de_Chap03_Pret-a-partir_ed02-2016
Bedienungseinheit
Kontrollleuchte Zustand Bedeutung Abhilfe - Aktion

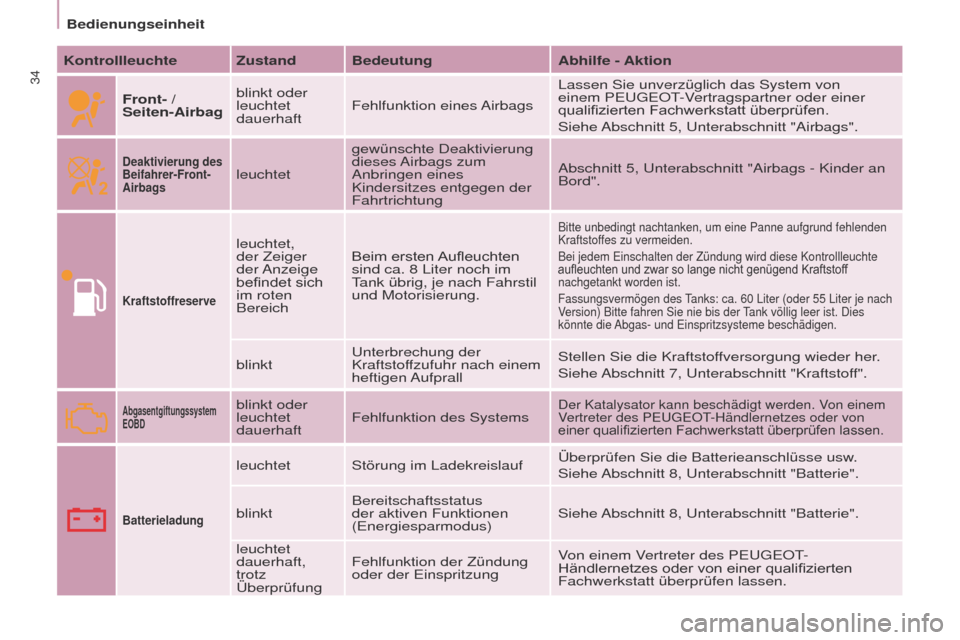

Front- /
Seiten-Airbag blinkt oder
leuchtet
dauerhaft
Fehlfunktion eines Airbags Lassen Sie unverzüglich das System von
einem PEUGEOT-Vertragspartner oder einer
qualifizierten
Fachwerkstatt überprüfen.
Siehe Abschnitt 5, Unterabschnitt "Airbags".
Deaktivierung des
Beifahrer-Front-
Airbagsleuchtet gewünschte Deaktivierung
dieses Airbags zum
Anbringen eines
Kindersitzes entgegen der
Fahrtrichtung Abschnitt 5, Unterabschnitt "Airbags - Kinder an
Bord".
Kraftstoffreserve
leuchtet,
der Zeiger
der Anzeige
befindet
sich
im roten
Bereich Beim
ersten Aufleuchten
sind ca. 8 Liter noch im
T
ank übrig, je nach Fahrstil
und Motorisierung.
Bitte unbedingt nachtanken, um eine Panne aufgrund fehlenden
Kraftstoffes zu vermeiden.
Bei jedem Einschalten der Zündung wird diese Kontrollleuchte
aufleuchten
und zwar so lange nicht genügend Kraftstoff
nachgetankt worden ist.
Fassungsvermögen des
Tanks: ca. 60 Liter (oder 55 Liter je nach
Version) Bitte fahren Sie nie bis der Tank völlig leer ist. Dies
könnte die Abgas- und Einspritzsysteme beschädigen.
blinkt Unterbrechung der
Kraftstoffzufuhr nach einem
heftigen Aufprall Stellen Sie die Kraftstoffversorgung wieder her.
Siehe Abschnitt 7, Unterabschnitt "Kraftstoff".
Abgasentgiftungssystem
EOBDblinkt oder
leuchtet
dauerhaft
Fehlfunktion des SystemsDer Katalysator kann beschädigt werden. Von einem
Vertreter des PEUGEOT-Händlernetzes oder von
einer
qualifizierten Fachwerkstatt überprüfen lassen.
Batterieladung
leuchtet Störung im Ladekreislauf Überprüfen Sie die Batterieanschlüsse usw.
Siehe Abschnitt 8, Unterabschnitt "Batterie".
blinkt Bereitschaftsstatus
der aktiven Funktionen
(Energiesparmodus) Siehe Abschnitt 8, Unterabschnitt "Batterie".
leuchtet
dauerhaft,
trotz
Überprüfung Fehlfunktion der Zündung
oder der Einspritzung
Von einem Vertreter des PEUGEOT-
Händlernetzes
oder von einer qualifizierten
Fachwerkstatt überprüfen lassen.
Page 37 of 260
+
ABS
35
Partner-2-VU_de_Chap03_Pret-a-partir_ed02-2016
Bedienungseinheit

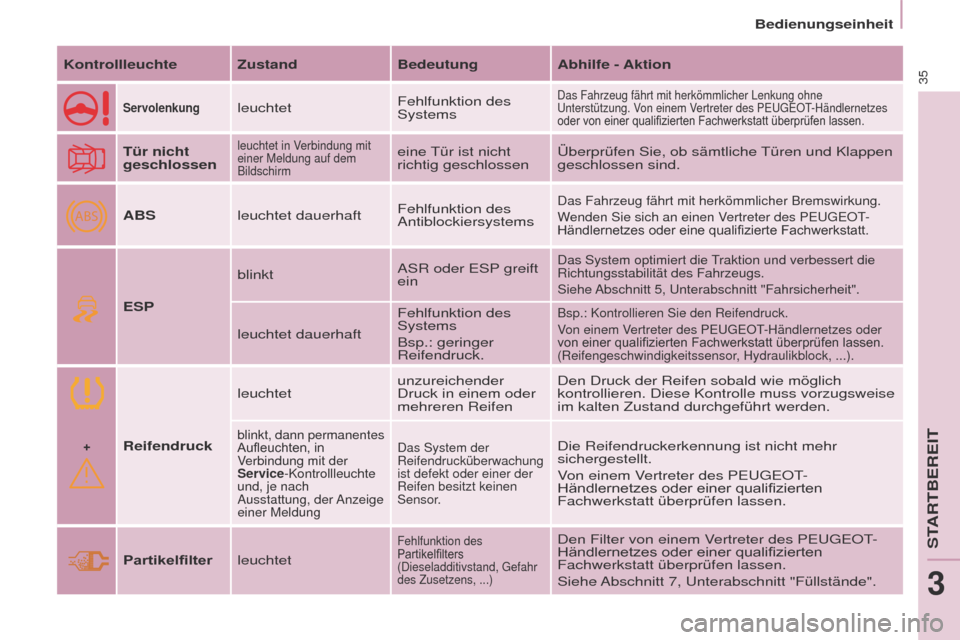

Kontrollleuchte Zustand BedeutungAbhilfe - Aktion
ServolenkungleuchtetFehlfunktion des
SystemsDas Fahrzeug fährt mit herkömmlicher Lenkung ohne
Unterstützung. Von einem Vertreter des PEUGEOT-Händlernetzes
oder
von einer qualifizierten Fachwerkstatt überprüfen lassen.
Tür nicht
geschlossenleuchtet in Verbindung mit
einer Meldung auf dem
Bildschirmeine Tür ist nicht
richtig geschlossenÜberprüfen Sie, ob sämtliche Türen und Klappen
geschlossen sind.
ABS leuchtet dauerhaft Fehlfunktion des
Antiblockiersystems
Das Fahrzeug fährt mit herkömmlicher Bremswirkung.
Wenden Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes
oder eine qualifizierte Fachwerkstatt.
ESPblinkt
ASR oder ESP greift
ein
Das System optimiert die Traktion und verbessert die
Richtungsstabilität des Fahrzeugs.
Siehe Abschnitt 5, Unterabschnitt "Fahrsicherheit".
leuchtet dauerhaftFehlfunktion des
Systems
Bsp.: geringer
Reifendruck.
Bsp.: Kontrollieren Sie den Reifendruck.
Von einem Vertreter des PEUGEOT-Händlernetzes oder
von
einer qualifizierten Fachwerkstatt überprüfen lassen.
(Reifengeschwindigkeitssensor
, Hydraulikblock, ...).
Reifendruckleuchtet
unzureichender
Druck in einem oder
mehreren ReifenDen Druck der Reifen sobald wie möglich
kontrollieren. Diese Kontrolle muss vorzugsweise
im kalten Zustand durchgeführt werden.blinkt, dann permanentes
Aufleuchten,
in
V
erbindung mit der
Service-Kontrollleuchte
und, je nach
Ausstattung, der Anzeige
einer MeldungDas System der
Reifendrucküberwachung
ist defekt oder einer der
Reifen besitzt keinen
Sensor.Die Reifendruckerkennung ist nicht mehr
sichergestellt.
Von einem Vertreter des PEUGEOT-
Händlernetzes
oder einer qualifizierten
Fachwerkstatt überprüfen lassen.
Partikelfilter leuchtet
Fehlfunktion des
Partikelfilters
(Dieseladditivstand, Gefahr
des Zusetzens,
...)Den Filter von einem Vertreter des PEUGEOT-
Händlernetzes oder einer qualifizierten
Fachwerkstatt überprüfen lassen.
Siehe
Abschnitt 7, Unterabschnitt "Füllstände".
STARTBEREIT
3
Page 38 of 260
36
Partner-2-VU_de_Chap03_Pret-a-partir_ed02-2016
Bedienungseinheit

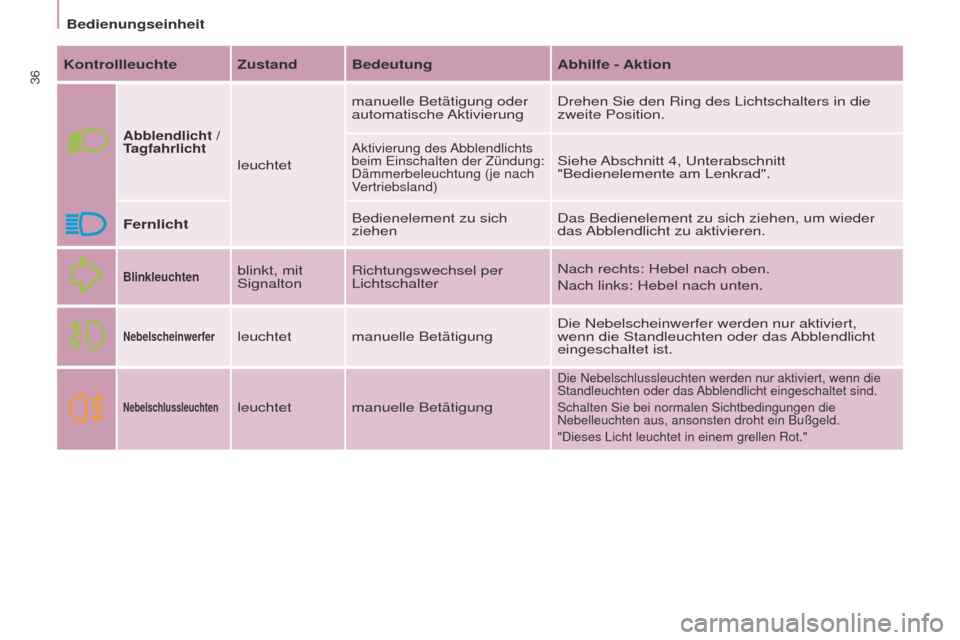

Kontrollleuchte Zustand Bedeutung Abhilfe - Aktion
Abblendlicht /
T agfahrlicht
leuchtet manuelle Betätigung oder
automatische Aktivierung
Drehen Sie den Ring des Lichtschalters in die
zweite Position.
Aktivierung des Abblendlichts
beim Einschalten der Zündung:
Dämmerbeleuchtung (je nach
Vertriebsland)Siehe Abschnitt 4, Unterabschnitt
"Bedienelemente am Lenkrad".
Fernlicht Bedienelement zu sich
ziehenDas Bedienelement zu sich ziehen, um wieder
das Abblendlicht zu aktivieren.
Blinkleuchtenblinkt, mit
SignaltonRichtungswechsel per
Lichtschalter Nach rechts: Hebel nach oben.
Nach links: Hebel nach unten.
Nebelscheinwerferleuchtet manuelle Betätigung
Die Nebelscheinwerfer werden nur aktiviert,
wenn die Standleuchten oder das Abblendlicht
eingeschaltet ist.
Nebelschlussleuchtenleuchtet manuelle Betätigung
Die Nebelschlussleuchten werden nur aktiviert, wenn die
Standleuchten oder das Abblendlicht eingeschaltet sind.
Schalten Sie bei normalen Sichtbedingungen die
Nebelleuchten aus, ansonsten droht ein Bußgeld.
"Dieses Licht leuchtet in einem grellen Rot."
Page 39 of 260
37
Partner-2-VU_de_Chap03_Pret-a-partir_ed02-2016

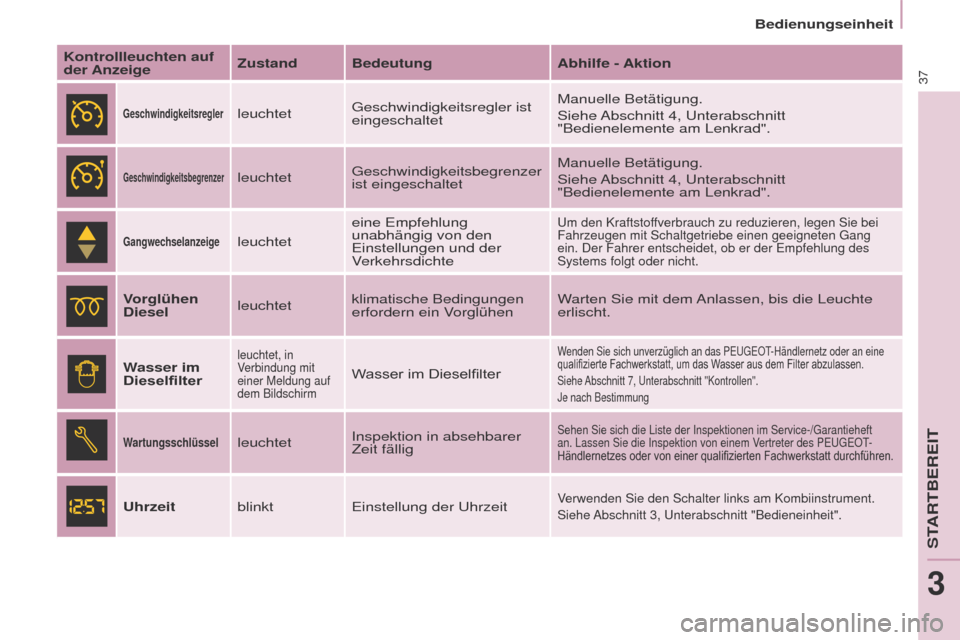

Bedienungseinheit
Kontrollleuchten auf
der Anzeige Zustand Bedeutung
Abhilfe - Aktion
GeschwindigkeitsreglerleuchtetGeschwindigkeitsregler ist
eingeschaltet Manuelle Betätigung.
Siehe Abschnitt 4, Unterabschnitt
"Bedienelemente am Lenkrad".
Geschwindigkeitsbegrenzerleuchtet
Geschwindigkeitsbegrenzer
ist eingeschaltet Manuelle Betätigung.
Siehe Abschnitt 4, Unterabschnitt
"Bedienelemente am Lenkrad".
Gangwechselanzeigeleuchtet
eine Empfehlung
unabhängig von den
Einstellungen und der
Verkehrsdichte
Um den Kraftstoffverbrauch zu reduzieren, legen Sie bei
Fahrzeugen mit Schaltgetriebe einen geeigneten Gang
ein. Der Fahrer entscheidet, ob er der Empfehlung des
Systems folgt oder nicht.
Vorglühen
Diesel
leuchtetklimatische Bedingungen
erfordern ein Vorglühen Warten Sie mit dem Anlassen, bis die Leuchte
erlischt.
Wasser im
Dieselfilter
leuchtet, in
Verbindung mit
einer Meldung auf
dem Bildschirm
Wasser im Dieselfilter
Wenden Sie sich unverzüglich an das PEUGEOT-Händlernetz oder an eine
qualifizierte Fachwerkstatt, um das Wasser aus dem Filter abzulassen.
Siehe Abschnitt 7, Unterabschnitt "Kontrollen".
Je nach Bestimmung
Wartungsschlüsselleuchtet Inspektion in absehbarer
Zeit fälligSehen Sie sich die Liste der Inspektionen im Service-/Garantieheft
an. Lassen Sie die Inspektion von einem Vertreter des PEUGEOT-
Händlernetzes
oder von einer qualifizierten Fachwerkstatt durchführen.
UhrzeitblinktEinstellung der UhrzeitVerwenden Sie den Schalter links am Kombiinstrument.
Siehe Abschnitt 3, Unterabschnitt "Bedieneinheit".
STARTBEREIT
3
Page 40 of 260
+
38
Partner-2-VU_de_Chap03_Pret-a-partir_ed02-2016

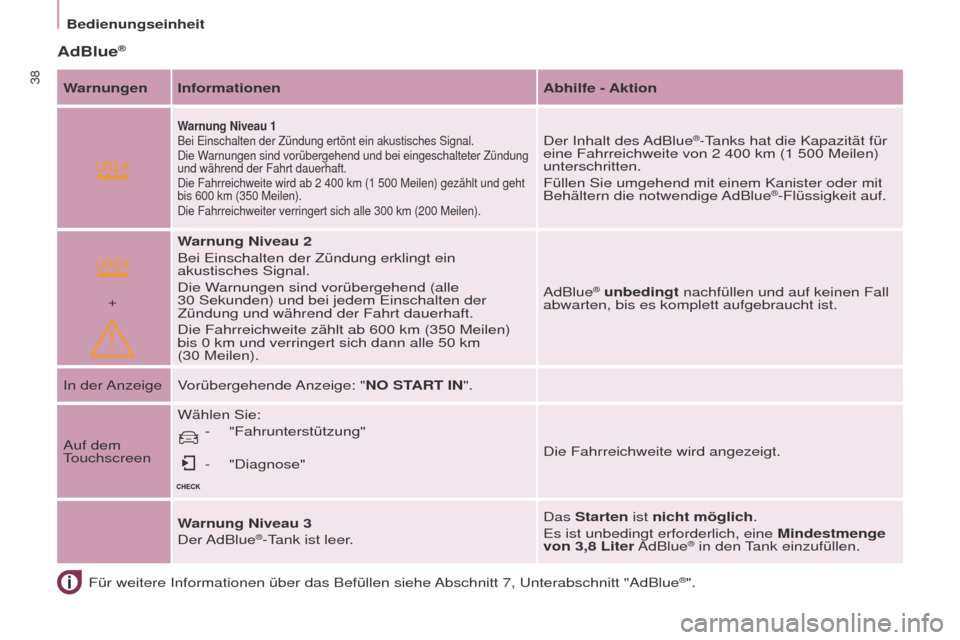

BedienungseinheitFür weitere Informationen über das Befüllen siehe Abschnitt 7, Unterabschnitt "AdBlue
®".
AdBlue®
Warnungen Informationen Abhilfe - Aktion
Warnung Niveau 1
Bei Einschalten der Zündung ertönt ein akustisches Signal.
Die Warnungen sind vorübergehend und bei eingeschalteter Zündung
und während der Fahrt dauerhaft.
Die Fahrreichweite wird ab 2
400 km (1 500 Meilen) gezählt und geht
bis 600
km (350 Meilen).
Die Fahrreichweiter verringert sich alle 300
km (200 Meilen).Der Inhalt des AdBlue®-Tanks hat die Kapazität für
eine Fahrreichweite von 2 400 km (1 500 Meilen)
unterschritten.
Füllen Sie umgehend mit einem Kanister oder mit
Behältern die notwendige AdBlue
®-Flüssigkeit auf.
Warnung Niveau 2
Bei Einschalten der Zündung erklingt ein
akustisches Signal.
Die Warnungen sind vorübergehend (alle
30
Sekunden) und bei jedem Einschalten der
Zündung und während der Fahrt dauerhaft.
Die Fahrreichweite zählt ab 600
km (350
Meilen)
bis 0
km und verringert sich dann alle 50
km
(30
Meilen). AdBlue
® unbedingt nachfüllen und auf keinen Fall
abwarten, bis es komplett aufgebraucht ist.
In der Anzeige Vorübergehende Anzeige: "NO START IN".
Auf dem
Touchscreen Wählen Sie:
-
"Fahrunterstützung"
-
"Diagnose" Die Fahrreichweite wird angezeigt.
Warnung Niveau 3
Der AdBlue
®-Tank ist leer. Das Starten ist nicht möglich.
Es ist unbedingt erforderlich, eine Mindestmenge
von 3,8 Liter AdBlue® in den Tank einzufüllen.
